基坑挡水墙及栏杆
工地基坑临边防护栏杆规范及标准规定
工地基坑临边防护栏杆规范及标准规定
基坑临边防护是工地安全文明施工标准化的重要防护，基坑临边防护规范和标准规定如下：
基坑临边防护标准规定：
1.基坑开挖深度达到2m及以上时，周边必须安装防护栏杆。
栏杆高度不宜低于1.2m，立杆之间不宜大于2m。
基坑护栏有很多种，一般使用比较醒目的红白和黑黄颜色。
基坑临边防护作用：
1.使工地更加整洁美观、文明安全。
2.预防过往机动车辆靠太近基坑边缘而造成塌方。
3.防止工人不小心掉入基坑。
防止杂物掉入基坑，从而对基坑内作业人员造成伤害。
基坑临边防护栏杆高度和设施：
1.基坑临边防护采用30×30mm方钢制作，立柱采用50×50mm方钢，底座使用膨胀螺栓与地面固定牢靠。
2.防护栏杆立杆高度1200mm，栏杆高度1200mm，标准长度2000mm 每档，刷红白或者黑黄警示漆并在中间位置设置安全警示标语牌，底部设
200mm高红白或黑黄相间挡脚板。
3.基坑排水措施：在防护栏杆外侧设置排沟，采取有组织排水。
4.基坑周边设置夜间警示灯。
5.护栏外侧还可以悬挂13号提示牌，内侧悬挂14号提示牌。
定型化防护用于基坑防护
汉坤建筑定型标化为中国建筑设计的基坑护栏的规格尺寸图。

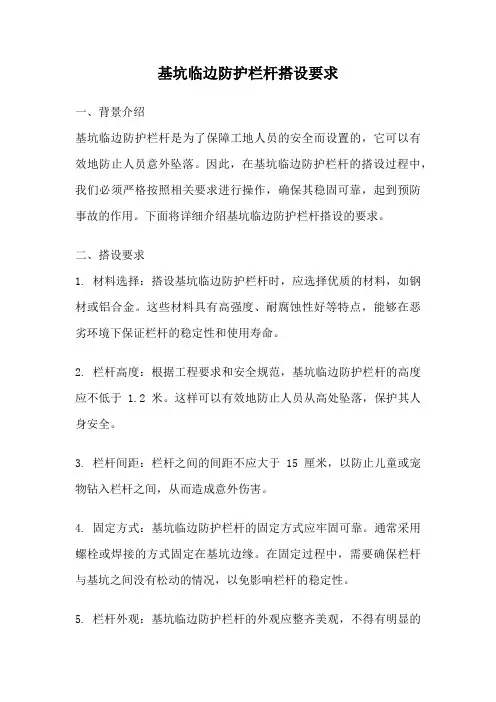

基坑临边防护栏杆搭设要求
基坑临边防护栏杆搭设要求一、背景介绍基坑临边防护栏杆是为了保障工地人员的安全而设置的，它可以有效地防止人员意外坠落。
因此，在基坑临边防护栏杆的搭设过程中，我们必须严格按照相关要求进行操作，确保其稳固可靠，起到预防事故的作用。
下面将详细介绍基坑临边防护栏杆搭设的要求。
二、搭设要求1. 材料选择：搭设基坑临边防护栏杆时，应选择优质的材料，如钢材或铝合金。
这些材料具有高强度、耐腐蚀性好等特点，能够在恶劣环境下保证栏杆的稳定性和使用寿命。
2. 栏杆高度：根据工程要求和安全规范，基坑临边防护栏杆的高度应不低于1.2米。
这样可以有效地防止人员从高处坠落，保护其人身安全。
3. 栏杆间距：栏杆之间的间距不应大于15厘米，以防止儿童或宠物钻入栏杆之间，从而造成意外伤害。
4. 固定方式：基坑临边防护栏杆的固定方式应牢固可靠。
通常采用螺栓或焊接的方式固定在基坑边缘。
在固定过程中，需要确保栏杆与基坑之间没有松动的情况，以免影响栏杆的稳定性。
5. 栏杆外观：基坑临边防护栏杆的外观应整齐美观，不得有明显的锈蚀或损坏。
同时，还应涂刷鲜艳的防腐漆，以提高栏杆的可见性和耐久性。
6. 安全警示标识：在基坑临边防护栏杆的适当位置，应设置醒目的安全警示标识，如“禁止靠近”、“谨防坠落”等，以提醒人们注意安全。
7. 定期检查与维护：基坑临边防护栏杆的使用寿命较长，但也需要定期检查与维护。
如发现栏杆出现松动、锈蚀等情况，应及时进行修复或更换，以保证其正常使用。
三、总结基坑临边防护栏杆的搭设要求是确保工地人员安全的重要措施。
在搭设过程中，我们要选择优质的材料，确保栏杆的稳固性和使用寿命；根据规范要求，设置合适的高度和间距；采用牢固可靠的固定方式；注意栏杆的外观和安全警示标识；定期检查与维护栏杆的状况。
通过这些要求的合理执行，可以有效地保障基坑临边的安全，减少意外事故的发生。
基坑防护栏杆规范
基坑防护栏杆规范基坑防护栏杆是指在基坑开挖和施工过程中，为了确保工作人员和过往行人的安全，设置的一种防护措施。
基坑防护栏杆规范主要包括以下几个方面。
一、基坑防护栏杆的材料和尺寸：1. 栏杆材料应采用耐腐蚀、耐磨损的合金钢材，表面经过防锈处理。
2. 栏杆高度不得低于1.2米，间距不得大于0.5米，并且能承受一定的冲击力。
3. 栏杆应设置坚固的支撑，确保其稳定性和可靠性。
二、基坑防护栏杆的安装要求：1. 栏杆应设置在基坑边缘位置，并与基坑边缘平行。
如果基坑边缘有墙体，则栏杆应固定在墙体上。
2. 栏杆之间的连接部分应采用可拆卸连接，方便施工人员进出基坑。
3. 栏杆底部应与地面平行，以免造成人员摔倒。
三、基坑防护栏杆的警示标识：1. 栏杆上应设置明显的警示标识，标识上应有“慎重施工”、“危险区域”等字样，提醒过往行人注意安全。
2. 栏杆上应设置红色障碍物警示线，高度不得低于栏杆高度的1/3，以增加警示效果。
四、使用和维护注意事项：1. 在基坑防护栏杆安装完成后，应进行巡视，确保栏杆没有松动或损坏，必要时及时更换。
2. 施工现场的工作人员应穿戴好安全装备，并进行必要的安全培训和教育。
3. 在栏杆周围应设置告示板，提示施工危险和禁止通行。
4. 在雨雪天气或风力较大时，应加强栏杆的稳固性，避免被风吹倒或水淹没。
基坑防护栏杆规范的制定和实施，有助于确保基坑施工过程中的安全和顺利进行。
通过设置坚固的栏杆，可以减少工作人员和过往行人因失足或掉落而导致的伤害事故，提高工作现场的安全性和稳定性。
同时，合理的标识和警示可以增加施工现场的警示效果，提醒人们注意危险，预防事故的发生。
因此，基坑防护栏杆规范的制定和严格执行对于保障基坑施工安全非常重要。

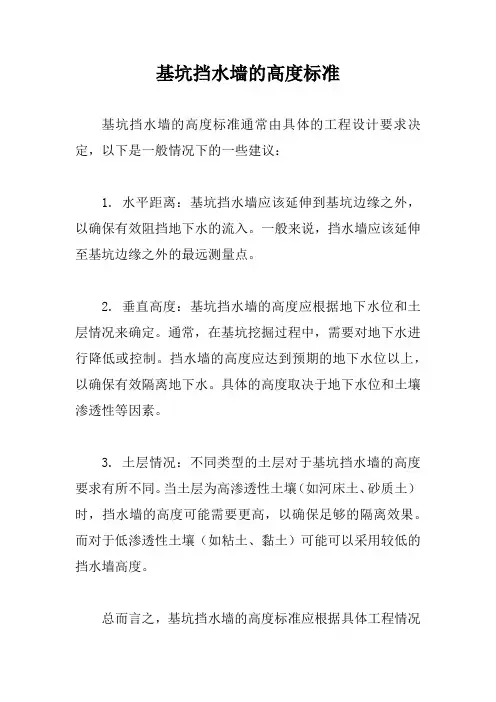

基坑挡水墙的高度标准
基坑挡水墙的高度标准
基坑挡水墙的高度标准通常由具体的工程设计要求决定，以下是一般情况下的一些建议：
1. 水平距离：基坑挡水墙应该延伸到基坑边缘之外，以确保有效阻挡地下水的流入。
一般来说，挡水墙应该延伸至基坑边缘之外的最远测量点。
2. 垂直高度：基坑挡水墙的高度应根据地下水位和土层情况来确定。
通常，在基坑挖掘过程中，需要对地下水进行降低或控制。
挡水墙的高度应达到预期的地下水位以上，以确保有效隔离地下水。
具体的高度取决于地下水位和土壤渗透性等因素。
3. 土层情况：不同类型的土层对于基坑挡水墙的高度要求有所不同。
当土层为高渗透性土壤（如河床土、砂质土）时，挡水墙的高度可能需要更高，以确保足够的隔离效果。
而对于低渗透性土壤（如粘土、黏土）可能可以采用较低的挡水墙高度。
总而言之，基坑挡水墙的高度标准应根据具体工程情况
和设计要求进行确定。
在实际施工中，需要由专业的工程师进行详细设计和评估，以确保基坑的安全和有效防水。
公路桥涵规范对基坑挡水墙要求
公路桥涵规范对基坑挡水墙要求
1、挡水墙应设置排水设施，以疏干墙后坡料中的水分，防止地表水下渗造成墙后积水，从而使墙身免受额外的静水压力；消除粘性土填料因含水量增加产生的膨胀压力；减少季节性冰冻地区填料的冻胀压力。
2、挡水墙的排水设施通常内地面排水和墙身排水两部分组成。
地面排水可设置地面排水沟，引排地面水；夯实回填土顶面和地面松土，防止雨水和地面水下渗，必要时可加设铺砌；对路堑挡水墙墙趾前的边沟应予以铺砌加固，以防止边沟水渗入基础。
墙身排水主要是为了迅速排除墙后积水。
浆砌挡水墙应根据渗水量在墙身的适当高度处
3、布置泄水孔。
泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm×20cm的方孔，或直径5-10cm的圆孔。
泄水孔间距一般为2-3M，上下交错设置。
最下排泄水孔的底部应高出墙趾前地面0.3m；当为路堑墙时，出水口应高出边沟水位0.3m：若为浸水挡水墙．则应高出常水位以上0.3m，以避免墙外水流倒灌。
4、为防止水分渗入地基，在最下一排泄水孔的底部应设置30cm 厚的粘土隔水层。
在泄水孔进口处应设置粗粒料反滤层，以避免堵塞孔道。
当墙背填土透水性不良或有冻胀可能时，应在墙后最低一排泄水孔到墙顶0.5m之间设置厚度不小于0.3m的砂、卵石排水层或采用土工布。
基坑防护栏杆规范
基坑防护栏杆规范
基坑防护栏杆规范是为了确保工地基坑施工过程中的安全性和稳定性而制定的一套指导标准。
以下是基坑防护栏杆规范的主要内容：
一、基坑防护栏杆的设计要求：
1.栏杆的高度应符合相关的建筑安全规范，一般不低于1.1米。
2.栏杆的结构要稳固可靠，能够承受特定的水平和垂直荷载。
3.栏杆的材质应选用高强度的钢材或混凝土材料，不能使用易
腐蚀和易损坏的材料。
4.栏杆的颜色应醒目明亮，方便工人和其他人员识别和辨认。
二、基坑防护栏杆的施工要求：
1.栏杆的安装应在基坑施工前完成，确保在工程开始时就具备
必要的安全保护措施。
2.栏杆应与基坑围挡结合紧密，保证整体的稳定性和完整性。
3.栏杆的立柱应嵌入到地面深度不低于500毫米，确保其牢固
性和稳定性。
4.栏杆的连接部分应采用牢固的焊接或螺栓连接，确保各个部
分牢固不松动。
三、基坑防护栏杆的检查和维护要求：
1.栏杆的安全性能需要定期检查，及时发现问题并采取相应的
维修和加固措施。
2.栏杆上不得有破损、锈蚀或变形等缺陷，必要时需要进行及
时修复或更换。
3.栏杆的周围应保持整洁干净，不得有多余的杂物和障碍物，
确保栏杆的使用效果。
基坑防护栏杆是保障基坑施工安全的重要设施，制定基坑防护栏杆规范有助于提高基坑施工的安全性和效率。
同时，施工单位应加强对工人的安全教育和培训，确保他们了解和遵守基坑防护栏杆规范，有效防止和减少意外事故的发生。
深基坑防护措施
深基坑防护措施1. 引言深基坑是指在土地开发中挖掘深度较大的坑，通常用于建筑物的地下室或地下结构的施工。
由于基坑深度大、周围土壤力学性质变化较大等特点，深基坑的施工对安全和稳定性的要求非常高。
为了确保深基坑施工的顺利进行，必须采取一系列防护措施，以保护施工人员和周围环境的安全。
2. 坑壁支护措施在深基坑施工过程中，为了保证坑壁的稳定性，需要采取坑壁支护措施。
常见的坑壁支护措施有：•土钉墙：通过在坑壁上预埋钢筋，并与钢筋相连接，形成一个组合体系，提供了对坑壁土体的支撑。
•储土梁：在坑壁附近埋设钢筋混凝土梁，形成一道水平的支护体系，增加坑壁的稳定性。
•承台支撑：在坑壁下部埋设一定深度的承台，通过承台来支撑坑壁，减小坑壁的变形。
3. 地下水防护措施在深基坑施工过程中，地下水是一个重要的因素，可能会对施工产生不利影响。
为了防止地下水的渗入和影响施工中的工艺过程，需采取相应的地下水防护措施。
常见的地下水防护措施有：•挡水墙：通过在坑壁两侧挖槽，灌注防水材料，形成一道连续的挡水墙，阻挡地下水渗入。
•排水井：在坑底埋设排水井，并将地下水排到合适的位置，以保持坑底的干燥。
•深层抽水：在施工过程中，采用井、套管等设备进行深层抽水，以降低地下水位。
4. 坑底加固措施深基坑的坑底是施工过程中承载地下结构的重要部分，为了保证坑底的稳定性和承载能力，需要采取相应的加固措施。
常见的坑底加固措施有：•坑底加厚：通过在坑底加注填料或混凝土，增加坑底的厚度和稳定性。
•预埋加固：在坑底预埋钢筋或预应力钢筋，并连接到地下结构中，提供了对坑底的加固支撑。
•增加地下结构：在坑底附近增加地下结构的数量和承载能力，以吸收地下土体的压力。
5. 其他防护措施除了上述防护措施外，还需要采取其他措施来确保深基坑施工的安全性。
这些措施包括：•安全防护设施：在施工现场设置安全警示牌、护栏等设施，保护施工人员的安全。
•监测系统：安装倾斜仪、应变计等监测设备，实时监测深基坑的变形和位移情况。
基坑防护栏建筑工程施工方案
一、工程概况为确保深基坑施工安全，根据《建设工程安全生产管理条例》及《市建委关于进一步加强深基坑工程安全施工管理的通知》等文件精神，特制定本基坑防护栏建筑工程施工方案。
二、施工内容1. 基坑临边防护栏杆设置：采用钢管搭设全封闭防护栏杆形式，分为上下两道护栏，下道护栏离地高度500mm，上道护栏离地高度1100mm，立杆露出地面高度1200mm，立杆按2000m间距设置，立杆与基坑边坡的距离不应小于500mm。
2. 防护栏杆表面处理：钢管表面涂刷黄黑相间防锈漆，以示警戒。
3. 防护内侧设置：满挂密目安全网，防护外侧设置200mm高踢脚板，并张挂“当心”安全警示标志牌。
4. 基坑排水措施：在防护栏杆外侧设置排水沟，采取有序排水。
5. 基坑周边设置：临边防护栏杆，坑内各角落设置人员上下通道。
坑边严禁堆放物料、机具等负荷的物料及行驶载重车辆。
6. 超过2m的基坑施工：有不低于1.5m的临边防护栏杆，基坑防护栏杆距坑边距离应大于0.5m。
7. 特殊情况处理：当基坑开挖超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）支护应编制专项支护方案。
三、施工工艺及要求1. 材料要求：采用符合国家标准的钢管、密目安全网、警示标志牌等材料。
2. 施工顺序：先进行基坑周边的土方开挖，然后进行防护栏杆的搭设。
3. 施工步骤：（1）测量放线：根据设计图纸，进行基坑周边的测量放线。
（2）基坑开挖：按照设计要求进行基坑开挖，确保坑底平整。
（3）搭设防护栏杆：按照规范要求，采用钢管搭设全封闭防护栏杆，立杆间距为2000m，立杆与基坑边坡的距离不应小于500mm。
（4）表面处理：对钢管表面进行涂刷黄黑相间防锈漆。
（5）设置密目安全网：在防护栏杆内侧满挂密目安全网。
（6）设置警示标志牌：在防护栏杆外侧设置“当心”安全警示标志牌。
（7）设置排水沟：在防护栏杆外侧设置排水沟，采取有序排水。
（8）检查验收：施工完成后，进行自检和验收，确保防护栏杆符合规范要求。
基坑挡水墙及栏杆
工程名称1#生产研发厂房等7项交底日期2017．1．1 施工单位北京市顺义建筑工程公司分项工程名称交底提要基坑挡水墙及栏杆交底内容：一、说明：1、基坑挡水墙采用宽150mm，高300mm，C20混凝土浇筑，达到混凝土强度后，安装高1200mm成品栏杆，胀栓连接。
二、材料：1、主要材料：钢管、模板、木方、扣件、铁丝、成品栏杆等。
三、施工做法：基础处理-放线定位-安装模板-混凝土浇筑-安装成品栏杆1、挡水墙做法：沿基坑边线，距坑边1000mm，拉通长线，基础找平，素土夯实处理，安装、加固模板，浇筑砼C20混凝土。
2、安装成品栏杆，与厂家根据施工现场需要定制成品栏杆。
待基础挡水墙混凝土强度达到要求时，安装成品栏杆，栏杆采用Φ10mm胀栓连接。
（成品栏杆采用30×30mm 方管焊接，立管间距200mm，端头立管柱采用50×50mm，栏杆油漆粉刷红白相间，喷安全提示字语）3、栏杆连接必须牢固，不得有倾斜和歪曲，顺直成线。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
工程名称1#生产研发厂房等7项交底日期2017．1．1施工单位北京市顺义建筑工程公司分项工程名称交底提要基坑挡水墙及栏杆交底内容：四、安全文明施工管理措施：1、认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。
2、严格遵守各级组织颁布的“安全、防火”的法规、标准、规定，遵守现场的安全消防制度。
施工现场临时用电，必须按施工交底和安全操作规程。
3、作业人员必须经过入场安全教育，考核合格后才能上岗作业。
进入施工现场禁止吸烟，禁止酒后作业。
操作人员持证上岗，并严格执行安全技术操作规程，严禁违章作业。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
基坑挡水台及栏杆技术交底
注：1.本表由施工单位填写，一式二份。
2.内容较多时本表作为首页，交底内容可续页。
3.接受交底人员签字时应注明岗位或职务。
交底内容：2、挡水台做法：沿放出挡水台边线及标高线安装、加固模板，待模板安装后，浇筑砼C15混凝土，边浇筑边振捣，并做好收面工作。
3、安装成品栏杆，与厂家根据施工现场需要及公司VI手册定制成品栏杆。
待挡水台混凝土强度达到要求时，安装成品栏杆，栏杆采用Φ10mm胀栓连接。
（防护栏杆采用网片式，高1200mm，立杆采用50×50mm×3mm方管，横杆采用30×30mm×3mm方管，网片框采用30×30mm×2.5mm方管，挡脚板高200mm，栏杆油漆粉刷红白相间，喷安全提示字语）。
4、栏杆连接必须牢固，不得有倾斜和歪曲，顺直成线。
挡水台及防护栏杆剖面图交底内容：四、施工要点1、挡水台顶必须保证在同一标高，以保证后期防护栏杆在同一标高上。
2、混凝土浇筑时应振捣密实，抹面平整。
3、防护栏杆安装应牢固、整齐、美观、大方。
五、安全文明施工管理措施1、认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。
2、交叉作业应做好防护工作，专人负责检查，避免物体打击伤害。
严格遵守各级组织颁布的“安全、防火”的法规、标准、规定，遵守现场的安全消防制度。
施工现场临时用电，必须按施工交底和安全操作规程。
3、作业人员必须经过入场安全教育，考核合格后才能上岗作业。
进入施工现场禁止吸烟，禁止酒后作业。
操作人员持证上岗，并严格执行安全技术操作规程，严禁违章作业。
4、施工作业应遵守安全操作规程，进入现场必须戴安全帽，系紧下颌带，锁好带扣。
5、电气操作人员必须严格执行安全用电操作规程，对电气设备必须经常检查和试验，发现隐患及时处理，凡不符合规格的严禁使用；严禁带电作业。
六、绿色施工管理措施1、作业环境中的碎料、杂物、工具集中下运，做到日产日清、自产自清、活完料净场地清。
深基坑施工安全防护
深基坑施工安全防护适用范围：适用于基坑周边临边防护。
主要材料：方钢管立柱(50x50x3mm)、插片式防护围栏、标准防护网格。
颜色要求：防护栏刷蓝白相间或黄黑相间油漆。
（一）安装要求1.基坑防护栏杆采用直径≥8mm的膨胀螺栓固定于挡水墙上方(挡水墙采用钢筋混凝土浇筑，截面为200x200mm)。
2.砼支撑防护栏采用直径≥8mm的膨胀螺栓固定于砼支撑上，并在栏杆底部设置高度180mm的挡脚板，并刷黄黑相间警示色斜条纹。
3.栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆能经受任何方向的1000N外力。
（二）深基坑安全防护措施1.建立交通安全、施工安全和文明安全的综合性管理小组，项目经理任负责人。
2.做好挂牌施工，将工程名称、工程规模、施工期限、各级负责人及工程示意图公布于众，接受社会监督。
3.在沟槽开挖前，探明地下管线走向标高，并开挖样洞，插上红旗，施工中随时监测，并加以保护。
4.在道口和沟槽周围设置封闭护栏，设红灯示警，并派专人监护和指挥过往车辆。
5.根据土质情况做好沟槽放坡、降水和支护工作，沟槽旁边不得堆放建筑材料，并防止车辆振动引起土壁坍塌，施工人员不得擅自更改施工设计。
6.机械挖运土方，应有专人指挥运行，沟槽内修坡清底人员与铲斗保持一定距离。
7.施工期间，所有工作人员应佩带标牌，戴安全帽进入现场。
（三）安全作业注意事项1.起重指挥应由技术熟练、经国家相关部门考核取得操作证的专业司索人员担任，严禁无证人员指挥起重吊装作业。
指挥时应站在能够照顾到全面工作的地点，做到信息畅通。
2.所有人员严禁在起重臂和吊起的重物下面停留或行走。
3.吊装管道时，严禁在扒杆回转半径内停留。
4.吊装过程中，不得站在管道两侧操作，以防发生伤人事故。
5.开挖基坑的泥土应堆放在坑边1米以外，并且高度不得超过1.5 米。
6、上下爬梯不得缺档，不得垫高使用。
梯子横档间距30厘米为宜。
使用时上端扎牢，下端应采取防滑措施。
如需接长使用，应绑扎牢固。
基坑临边防护栏杆安全标准
基坑临边防护栏杆安全标准
基坑临边防护栏杆是保障建筑工地施工期间工人安全生命的重要设施，必须严格按照国家相关标准安装。
以下是基坑临边防护栏杆安全标准：
1. 栏杆高度应不低于1.2米，上部边缘距离地面不低于1.1米。
2. 栏杆应由两部分组成，中间连接处应排列在支撑柱体端部上方。
3. 其他支撑柱体应间距不超过1.5米，连接柱体的上部横梁应牢固无松动。
4. 杆体之间的空隙不得大于100mm，底部的缝隙应小于50mm。
5. 栏杆应稳定、坚固，不受外界影响而发生移动、倾斜等现象。
6. 栏杆应设置警示标志，标志应清晰明确、醒目显眼，警示语言应能够让工人清楚了解危险的性质和范围。
7. 栏杆应定期检查，如发现问题应及时维修或更换。
以上是基坑临边防护栏杆安全标准，希望有关方面在施工中严格按照规定进行安装并加强监督，以确保工人在施工中的安全。
基坑挡水台及防护栏杆安全交底
详见交底签字栏
交底人
详见交底签字栏
交底签字栏
交底人
姓名
性别
岗位
身份证号
接底人
姓名
性别
岗位
身份证号
安全交底记录
工程名称
************
交底级别
三级交底
交底单位
*********ຫໍສະໝຸດ **交底项目基坑挡水台及防护栏杆
交底日期
交底内容：
1、进入现场的作业人员必须进行三级安全教育后才可上岗操作。
2、挖掘机等机械在坑顶进行挖基出土作业时，机身距坑边的安全距离应视基坑深度、坡度、土质情况而定。一般应不小于1.0m，堆放材料及机具时距坑边应不小于1.0m。3、3、人工修整基底时，施工人员须佩戴安全帽，并注意开挖破面的稳定性。人工在基底修整，坑边严禁机械作业。
4、基坑边堆土，料具堆放数量和距基坑边距离等应符合施工方案要求。机械设备施工与基坑边距离不符合安全要求时，应有具体措施。
5、在砌筑基础时，应检查槽帮有无裂缝、水浸或塌方的危险隐患。
6、作业人员应有稳定、安全的立足处，垂直、交叉作业时应设置安全隔离防护措施，夜间施工应设置足够的照明灯具。
7、作业环境中的碎料、落地灰、杂物、工具等集中下运，做到日产日清，自产自清，活完料净场地清。
工程施工基坑护栏规范
工程施工基坑护栏规范一、基坑护栏概述基坑护栏是指在基坑周边用定型或钢管搭设的栏杆，主要用于防止人员坠落到基坑内，确保施工现场人员的安全。
基坑护栏在建筑、地铁、道路等工程施工中广泛应用，是一种重要的安全防护设施。
二、基坑护栏规范1. 基坑开挖深度超过2米，周边必须安装基坑护栏。
根据《建筑施工土石方工程安全技术规范》，基坑周边张设护栏，开挖深度大于2米，基坑护栏安装简易，可反复任用。
2. 护栏高度不应低于1.2米。
根据《建筑施工安全检查标准》和《施工高处作业安全技术规范》，基坑护栏的高度不应低于1.2米，以确保人员不会跌落。
3. 护栏应由横杆及立杆组成。
横杆应设2～3道，下杆离地高度宜为0.3 m～0.6m，上杆离地高度宜为1.2 m～1.5m。
立杆间距不宜大于2.0m，立杆离坡边距离宜大于0.5m。
4. 护栏宜加挂密目安全网和挡脚板。
安全网应自上而下封闭设置；挡脚板高度不应小于180mm，挡脚板下沿离地高度不应大于10mm。
5. 护栏应安装牢固，材料应有足够的强度。
立杆应采用5050mm方钢，横杆可采用3030mm方钢或直径48 3.5mm的管材。
底座应使用膨胀螺栓与地面固定牢靠。
6. 护栏颜色应醒目，通常使用红白或黑黄相间的颜色，以起到警示作用。
7. 护栏外侧可以悬挂安全警示牌，内侧可以悬挂提示牌，可以是安全警示语也可以是公司名称。
8. 在基坑工程中，应设置专门的楼梯，供施工人员上上下下。
梯子上应安设扶手，梯子的宽度不应小于1米，梯子的安设应符合规范要求。
9. 基坑周边设置夜间警示灯，以确保夜间施工人员的安全。
10. 基坑护栏的底部应有0.2米的踢脚线并刷黑黄相间的斑马状警示漆，以提醒施工人员注意。
三、总结基坑护栏是工程施工中必不可少的安全防护设施。
根据相关规范，基坑开挖深度超过2米时，周边必须安装基坑护栏，护栏高度不应低于1.2米，由横杆及立杆组成，并加挂密目安全网和挡脚板。
护栏应安装牢固，材料应有足够的强度。
基坑护栏设置标准
基坑护栏设置标准一、护栏高度1. 基坑护栏的高度应不低于1.2米，且不超过1.5米。
2. 基坑护栏的高度应连续设置，不得有间隔。
3. 如果基坑深度超过1.5米，应在护栏上设置人员进出口，并安装楼梯或斜坡道。
二、护栏强度1. 基坑护栏应具有足够的强度，能够承受任何可能的冲击和负载。
2. 护栏的横杆和立柱应采用管材或钢材，并经过防腐、防锈、防火等处理。
3. 护栏的连接件应采用可靠的连接方式，如焊接、螺栓连接等。
三、护栏材质1. 基坑护栏应采用耐腐蚀、耐磨损、易清洁的材料。
2. 不得使用易燃、有毒的材料制作护栏。
3. 护栏的颜色应符合安全标准，一般采用黄色或红色。
四、护栏安装位置1. 基坑护栏应安装在基坑边缘上方，距离基坑边缘不应小于500毫米。
2. 如果基坑周围有道路或其他障碍物，应将护栏设置在障碍物上方或旁边。
3. 如果基坑深度超过3米，应在基坑内设置护栏，并标注安全警示标识。
五、护栏颜色1. 基坑护栏的颜色应符合安全标准，一般采用黄色或红色。
2. 护栏上应标注明显的安全警示标识，以提醒人们注意安全。
3. 如果基坑内有特殊危险因素存在，应在护栏上标注相应的安全警示标识。
六、护栏警示标识1. 在基坑护栏上应设置明显的安全警示标识，如“注意安全”、“禁止攀爬”等。
2. 安全警示标识应采用醒目的颜色和字体，并放置在显眼的位置。
3. 如果基坑内有特殊危险因素存在，应在护栏上标注相应的安全警示标识。
七、护栏维护与保养1. 基坑护栏应定期进行检查和维护，及时发现和处理潜在的安全隐患。
2. 维护人员应具备相应的技术知识和技能，以确保维护质量和安全性。
基坑挡水墙尺寸标准
基坑挡水墙的尺寸标准并没有统一固定的数值，因为它会根据具体的工程设计要求、地质条件、地下水状况、基坑深度以及当地的相关规范等多种因素综合确定。
不过，我可以为你提供一些常见的基坑挡水墙设计原则和参考尺寸：
1. **墙体厚度与高度**：
- 根据您所提供的信息，一种挡水墙设计可能是宽度150mm，高度300mm，用于一般的基坑临时挡水设施。
- 也有提到用于围挡的安全挡水墙高度可能不低于50cm，宽度35cm，采用C30混凝土浇筑。
2. **挡水墙的深度**：
- 止水帷幕的深度通常需要穿透透水层并深入到不透水层至少1.5米，特殊情况下，根据实际情况和防止渗漏的需求，可能需要更大的深度。
3. **整体稳定性**：
- 挡水墙不仅要满足高度和宽度要求，还必须保证结构稳定性，以抵御地下水的压力和土体侧压力。
4. **与其他结构配合**：
- 在某些情况下，挡水墙可能与冠梁、锁口圈等结构一体施工，形成整体受力体系。
5. **规范依据**：
- 国家和地方规范如《建筑地基基础工程施工质量验收规范》GB 50202和《建筑基坑工程技术规范》JGJ 120等文件中，会有关于挡水墙设计的具体要求。
在实际工程设计中，工程师会结合上述因素，根据实地勘查的结果和计算分析，来制定最适合该项目的挡水墙尺寸及结构设计方案。
因此，若有具体工程项目，应当查阅最新的相关设计规范和标准以获取准确的数据。
基坑周边挡水台砌筑及防护栏杆搭设
注：1 本表由施工单位填写。
2 内容较多时本表作为首页，交底内容可续页。
表C2-1资料编号 01-05-002工程名称分钟寺桥西北侧地区回迁安置房项目3标段（二区1#、7#、8#及地下车库） 施工单位北京城建六建设集团有限公司 审核人 分包单位常州市天陆建筑安装工程有限公司 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 施工作业交底 交底部位2-1#楼、车库16～22轴/P ～R 轴基槽挡水台砌筑及基坑围护 接受交底范围 砌筑班组、架子工班组 交底内容：4.5、 横杆固定：立杆平面布三道横杆，横杆间距600mm 、横杆用十字卡固定牢靠，不得有松动。
立杆端头伸出水平杆100mm 。
4.6、 油漆粉刷：粘美纹纸，立、横杆均刷红、白间隔漆，其间距为500㎜，粉刷均匀平滑。
4.7、 立安全网：护栏支好后，内挂密目安全网，网面要平整，接口处要封闭严实，不得有褶皱、网帘等现象出现。
5、质量要求：5.1、 护栏必须牢靠，不得有倾斜和歪曲、立杆间距均匀，顺直成线。
5.2、内挂密目安全网，网面要平整，不得有皱褶、网帘等现象，接口处要封闭严密，不得出现松动。
5.3、 护栏搭设完毕后，立、横杆均粉刷红、白相隔漆，其间距为500㎜，粉刷要均匀，接头部位要整齐平滑，严禁出现锯齿现象，要求使用美纹纸控制。
5、 安全文明环保措施：6.1、进入施工现场必须佩戴好安全措施，穿好防滑鞋，严禁现场抽烟和大小便现象，作业人员严禁在施工现场喝酒。
6.2、 认真按照技术交底要求操作，严禁私自更改或偷工减料现象。
6.3、 遵守现场各项安全管理制度。
6.4、 严格按照安全规定张挂警示牌。
6.5、 严禁将电缆线缠挂在防护钢管上。
6.6、 防护完成后在显著位置挂禁止翻越等警示标志。
工程临边防护措施(5)
工程临边防护措施(5)
工程临边防护措施（五）
（1）基坑周边砌筑30cm高、24cm宽挡水墙(距坑边水平距离0.5m)，并用φ48×3.5mm 钢管搭设防护栏杆(栏杆高度1.5m，共两道水平杆，立杆埋深至少0.7m,间距不大于1.8m，)，面刷红白相间安全警示漆，栏杆外用密目安全网进行全封闭，基坑附近挂警示牌、责任牌，夜间设红灯示警。
基坑临边防护见图
夜间警示灯分布位置示意见图
（2）楼层外临边
浇筑楼板混凝土时，在楼板上预埋Φ25螺纹钢筋，外露至少20cm(横向间距2m，纵向间距1.8m)，用Φ48钢管搭设1.2m高防护栏杆，立杆直接套在预埋钢筋上，斜撑杆与扫地杆同内侧预埋钢筋扣件连接，防护栏上安装18cm高挡脚板，张挂阻燃密目式安全网(每100cm2的安全网不小于2000目)，如下图所示。
感谢您的阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
编号
表C2-1
工程名称1#生产研发厂房等7项交底日期2017．1．1 施工单位北京市顺义建筑工程公司分项工程名称
交底提要基坑挡水墙及栏杆
交底内容：
一、说明：
1、基坑挡水墙采用宽150mm，高300mm，C20混凝土浇筑，达到混凝土强度后，安装高1200mm成品栏杆，胀栓连接。
二、材料：
1、主要材料：钢管、模板、木方、扣件、铁丝、成品栏杆等。
三、施工做法：
基础处理-放线定位-安装模板-混凝土浇筑-安装成品栏杆
1、挡水墙做法：沿基坑边线，距坑边1000mm，拉通长线，基础找平，素土夯实处理，安装、加固模板，浇筑砼C20混凝土。
2、安装成品栏杆，与厂家根据施工现场需要定制成品栏杆。
待基础挡水墙混凝土强度达到要求时，安装成品栏杆，栏杆采用Φ10mm胀栓连接。
（成品栏杆采用30×30mm方管焊接，立管间距200mm，端头立管柱采用50×50mm，栏杆油漆粉刷红白相间，喷安全提示字语）
3、栏杆连接必须牢固，不得有倾斜和歪曲，顺直成线。
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技术交底记录
编号
表C2-1
工程名称1#生产研发厂房等7项交底日期2017．1．1施工单位北京市顺义建筑工程公司分项工程名称
交底提要基坑挡水墙及栏杆
交底内容：
四、安全文明施工管理措施：
1、认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。
2、严格遵守各级组织颁布的“安全、防火”的法规、标准、规定，遵守现场的安全消防制度。
施工现场临时用电，必须按施工交底和安全操作规程。
3、作业人员必须经过入场安全教育，考核合格后才能上岗作业。
进入施工现场禁止吸烟，禁止酒后作业。
操作人员持证上岗，并严格执行安全技术操作规程，严禁违章作业。
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技术交底记录
编号
表C2-1
工程名称1#生产研发厂房等7项交底日期2017．1．1施工单位北京市顺义建筑工程公司分项工程名称
交底提要基坑挡水墙及栏杆
交底内容：
4、施工作业应遵守安全操作规程，进入现场必须戴安全帽，系紧下颌带，锁好带扣，高空作业应系好安全带。
5、电焊等动火作业，施工作业前必须找项目部开动火证，作业安排看火人员并配备灭火器。
6、电气操作人员必须严格执行安全用电操作规程，对电气设备必须经常检查和试验，发现隐患及时处理，凡不符合规格的严禁使用；严禁带电作业。
7、电气设备的金属外壳，必须做好接零保护，在总配电箱和开关箱内安装漏电保护器，实行三级配电两级保护。
8、现场内严禁使用塑料线，所用的导线型号及截面必须符合临电设计。
9、电工必须持证上岗，操作时必须穿戴好防护用品，严禁违章作业。
10、发生电气火灾时，立即拉闸断电，用干砂或干粉灭火器，严禁使用导电灭火器；凡移动式照明，必须采用安全电压。
当发生电气火灾时，应当即切断电源。
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
