反应堆压力容器参数及专用工具
我国主要核反应堆压力容器介绍及结构差异
我国主要核反应堆压力容器介绍及结构差异摘要：自改革开放以来，我国核电事业蓬勃发展，在迈入新世纪的十余年里，我国建设了大量的核电站，目前在役和在建的核电站主要为二代半和三代压水堆核电技术，本文在对压水堆反应堆压力容器进行介绍基础上，对比了不同堆型的反应堆压力容器的结构差异，为后续反应堆压力容器的制造积累了经验。
关键词：核电，反应堆压力容器，华龙一号1、概述随着人类社会的科技进步与发展，人类对能源的需求日益增大。
在人类使用的诸多能源中，电能作为能效利用率高，使用方便的二次能源，得到了广泛的应用。
目前，能够转化为电能的主要一次能源包括：煤炭，石油天然气、水力以及核能；此外，风能、太阳能、潮汐能和地热能等新能源也在逐渐的开发应用之中。
受到现阶段科技水平，制造成本以及地域资源等因素的限制和影响，新能源的应用还有很长的路需要走；而煤炭、石油天然气作为非可再生能源，随着人类的开发应用，会逐渐枯竭；水力能源又极大的受限于地域，发展空间有限。
而核能，作为一种清洁能源，相对于其它能源有十分明显的优势，目前我国已经探明的铀和钍的含量，可持续使用至少1000年，随着核聚变技术的逐步发展与成熟，核能将变为一种取之不尽，用之不竭的可再生能源，成为在未来照亮人类发展之路的普罗米修斯之火。
自上世纪80年代起，我国开始大力发展核电事业，经过30多年的持续发展，我国的核电事业已经由引进消化西方的核电技术转变为研发具有自主知识产权的核电技术。
目前，我国在役和在建的核电站主要为二代半和三代压水堆核电技术，具体堆型包括：CPR1000、CAP1000、CAP1400和华龙一号。
此外对于第四代核电技术，如快中子反应堆、高温气冷堆、熔盐堆和超临界水冷堆等的多种新型堆型，其相应的试验堆也都在开发和试制。
在新时代，我国的核电事业正向着百花齐放的总体布局飞速发展。
本文对压水堆的反应堆压力容器进行介绍，并通过对比CPR1000、CAP1000、CAP1400和华龙一号四种核反应堆压力容器结构差异，为后续三代、四代核反应堆压力容器的制造积累经验。
反应堆压力容器安装
10.2 反应堆压力容器安装10.2.1 概述反应堆压力容器是反应堆冷却剂系统压力边界的重要组成部分，其内部安装有反应堆堆芯、堆内构件以及为控制反应和安全运行所需的控制和测量元件或组件。
反应堆压力容器由压力容器筒体及上顶盖，两个“O”形环和58个螺栓组成，反应堆压力容器是一个低合金钢大型锻件，整个容器内表面堆焊耐腐蚀不锈钢。
反应堆压力容器外形尺寸为6418×5910×10555mm，重量约为256.6t，反应堆压力容器位于反应堆厂房中部堆坑里。
反应堆压力容器通过其进出口管下面的支撑结构座落在反应堆支承环上，支承环座落在堆坑混凝土基础上，支承环是一个环型梁结构，由两个水平的厚法兰和腹板组成，支承环下法兰有M48调整螺栓，用来调整反应堆容器的水平、标高，同轴度用放在堆坑壁与支承环之间的小千斤顶来调整。
10.2.2 技术参数10.2.2.1 基本概况(1) 型式三环路(2) 控制棒驱动机构管座数（顶盖）61堆内测量管座数（下封头）50热电偶管座数（顶盖） 410.2.2.2 设计运行工况设计压力17.23MPa运行压力110.5MPa设计温度343 °C10.2.2.3 试验工况水压试验压力22.9MPa水压试验温度容器材料脆性转变温度+30°C10.2.2.4 反应堆压力容器设备重量、尺寸及材料工况反应堆压力容器筒体总高（含封头及管座）13208 mm筒体法兰到下封头底部高10335 mm压力容器筒体内径Ф3989 mm压力容器接管端距离（最大运输尺寸）6378 mm压力容器的法兰内径Ф4674 mm压力容器筒体壁厚200mm压力容器内壁堆焊层最小厚度5mm法兰连接螺栓110.08t/58套压力容器重量256.6t顶盖重量510.5t材料：反应堆压力容器筒体部分16MND—5容器内堆焊部分Z2CN/8/10螺栓40NCDV—7—0310.2.2.5 支承环重量、尺寸工况最大外径Ф6820mm高度820mm本体重量20.4t总重量28.7t10.2.3 安装关键技术10.2.3.1 反应堆压力容器进厂房水平运输，翻转，竖立，吊装。
压力容器的主要技术参数
压力容器的主要技术参数压力容器是一种特殊的容器，用于在容器内部维持一定的压力，使其能够承受高压或超高压的介质或气体。
因此，在设计和制造压力容器时，需要考虑许多技术参数，以确保安全性和可靠性。
下面是压力容器的主要技术参数。
1. 最大工作压力和温度最大工作压力是指容器能够承受的最大压力，其单位通常为兆帕（MPa）或巴（bar）。
最大工作温度是指在最大工作压力下，容器所能承受的最高温度。
这两个参数在压力容器设计和制造过程中非常重要，必须确保容器在正常操作期间不会超过这些限制。
2. 容器体积和尺寸容器体积和尺寸是压力容器的另一个重要参数。
容器的体积决定了容器能够承载的介质或气体的数量，而容器的尺寸则决定了该容器的安装和使用情况。
另外，容器的大小和排布也对其运输和安装造成影响。
3. 材质在选择压力容器的材质时，需要考虑到介质和操作条件等因素。
这需要进行材料的化学和物理性质分析，以确定最适合的材质。
一般情况下，常用的材质包括碳钢、不锈钢、合金钢、铝合金、镍合金等。
4. 设计压力设计压力是指容器在设计过程中所预定的压力，该压力通常是最大工作压力的一部分。
设计压力必须严格控制，以确保容器不会承受过大的压力而导致安全问题。
5. 壁厚压力容器的壁厚是压力容器设计的关键参数之一。
这个参数要确保容器的结构强度和安全性，同时还要注意将壁厚保持在适当的限度之内，以避免容器的制造和维护造成不必要的成本浪费。
6. 充气和排气口的设计充气和排气口是压力容器的重要组成部分。
充气口应该设计在合适的位置，以避免影响整个容器的结构强度。
排气口应该设计得恰当，以确保在需要从容器中排放气体时，能够保证容器的安全性。
以上是压力容器的主要技术参数。
这些参数是在设计和制造过程中需要注意的，确保压力容器在正常操作期间能够稳定地运行，不对人员及环境造成危险。

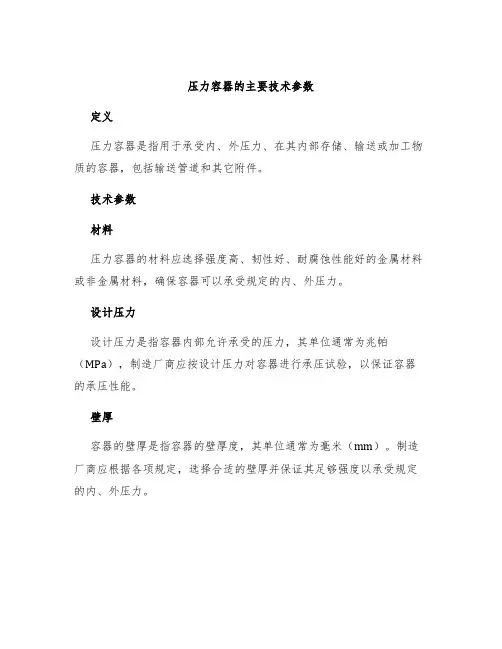

压力容器的主要技术参数
压力容器的主要技术参数定义压力容器是指用于承受内、外压力、在其内部存储、输送或加工物质的容器，包括输送管道和其它附件。
技术参数材料压力容器的材料应选择强度高、韧性好、耐腐蚀性能好的金属材料或非金属材料，确保容器可以承受规定的内、外压力。
设计压力设计压力是指容器内部允许承受的压力，其单位通常为兆帕（MPa），制造厂商应按设计压力对容器进行承压试验，以保证容器的承压性能。
壁厚容器的壁厚是指容器的壁厚度，其单位通常为毫米（mm）。
制造厂商应根据各项规定，选择合适的壁厚并保证其足够强度以承受规定的内、外压力。
内部直径容器的内部直径是指容器内部空间的直径距离，其单位通常为毫米（mm），选择合适的内部直径可以满足制作、使用、运输等方面的需要。
设计温度设计温度是指容器内允许承受的最高温度，其单位通常为摄氏度（℃），制造厂商应按设计温度对容器进行耐热性试验，以保证容器的热稳定性。
操作温度操作温度是指在使用时允许容器长时间承受的最高温度，其单位通常为摄氏度（℃），应按照设计温度与操作温度的最大值进行设计。
材料系数材料系数是指从容器材料的实际材料特性出发，按规定计算出来的一系列系数的总称，包括安全系数、弹性模量、热膨胀系数、热导率、导热系数等。
安全附件安全附件是指安装于容器上起到安全保护作用的零部件或安全装置，在使用过程中可以有效保护容器的安全稳定性，包括压力传感器、安全阀、泄压阀、爆破片等。
总结压力容器作为重要的工业设备，其主要技术参数对于制造、使用、运输等方面的要求都十分严格。
制造厂商在制作时需要要求严格，并按照各项要求进行测试或检测，确保容器在使用时具有足够的安全性和稳定性。
压力容器(球罐)组焊材质参数及计量器具选择分析明细表
有怀疑时 化学分析仪器一套
1
1
1
1
计检中心 计检中心
焊条含氢测量
按批号 含氢测量仪
计检中心
测厚度
20%
超声波测厚仪
VTM-117
1
1
计检中心
超声波探伤
20%
坡口直度
±2° 30 ′
20%
球壳 长度方向弦长 ±2.5㎜ 2 板检
验 对角线弦长 ±3㎜
全检 全检
超声波测厚仪 焊缝检验尺 钢卷尺 钢卷尺
USKT
全检 全检
钢卷尺 钢板尺 样板 水准仪 钢板尺、吊线
3.5m ±2.0㎜ 150㎜ ±0.5㎜ 自制 S3 ±3㎜/Km 150㎜ ±0.5㎜
1
1 0.66 压力容器厂
1
1
压力容器厂
1
1
压力容器厂
1
1
压力容器厂
1 (1)
压力容器厂
1 (1)
计检中心
70°×60㎜±1°×1㎜ 1
1 1.66 压力容器厂
5m ±2.5㎜
1
1 0.66 压力容器厂
5m ±2.5㎜
1 (1) 0.80 压力容器厂
球壳 2 板检
验
宽度方向弦长 ±2㎜
两条对角线间 的交叉处距离
≤㎜
曲率
≤3㎜
全检 全检 全检
支柱直线度
3
支柱 检验
支柱垂直度
≤10㎜ ≤15㎜
压力容器(球罐)组焊材质参数及计量器具选择分析明细表
JCT15
序 号
工序 名称
测量参数名称
精度范围 及准确
测量频次
选择计量器具名称
型号规格准确度
压水堆核电站反应堆压力容器金属材料概述
压水堆核电站反应堆压力容器金属材料概述压水堆核电站反应堆压力容器是在高温、高压流体冲刷和腐蚀，以及强烈的中子辐照等恶劣条件下运行的，因此ASME规范第Ⅺ卷要求，反应堆压力容器应采用优质材料、严格制造工艺、完善的试验和检查技术，且在服役期间必须定期进行检查。
1.反应堆压力容器结构和作用功率在1000MW及以上的普通压水堆核电站反应堆压力容器设计压力高达17MPa，设计温度在350℃左右，直径近5m，厚度超过20cm，有的单件铸锭毛重达500多吨，设计寿命至少要求40年。
因为其体积庞大，不可更换，所以压力容器的寿命决定了核电站的服役年限。
压水堆压力容器是由反应堆容器和顶盖组成，前者由下法兰(含接管段)、简体和半球形下封头组焊而成，顶盖由半球形上封头和上法兰焊接组成(或者为一体化顶盖)。
上下法兰面之间用两道自紧式空心金属(高镍耐蚀合金Im718或18—8钢)“0”形环密封。
为了避免容器内表面和密封面腐蚀，在压力容器内壁堆焊有大于5mm厚的不锈钢衬里。
为防止外表面腐蚀，压力容器外表面通常涂漆保护。
2.反应堆压力容器材料的发展史压水堆反应堆压力容器材料一般都是在工程上成熟的材料基础上改进而成的。
美国第一代压水堆核电站反应堆压力容器材料用的是具有优良工艺稳定性、焊接性和强度较好的锅炉钢A212B(法兰锻件为A350LFs)，由于A212B钢淬透性和高温性能较差，第二代改用Mn-Mo 钢A302B (锻材为A336)，该钢中的Mn是强化基体和提高淬透性的元素，它能提高钢的高温性能及降低回火脆性。
随着核电站向大型化发展，压力容器也随之增大和增厚，A302B钢缺口韧性差的不足就逐渐显露出来，为保证厚截面钢的淬透性，使强度与韧性有良好的配合，20世纪60年代中期又对A302B钢添加Ni，改用淬透性和韧性比较好的Mn-M-Ni钢A533B (锻材为A508一Ⅱ钢)。
并以钢包精炼、真空浇铸等先进炼钢技术提高钢的纯净度、减少杂质偏析，同时将热处理由正火+回火处理改为淬火+回火的调质处理，使组织细化，以获得强度、塑性和韧性配合良好的综合性能。
EJ_322_1994反应堆压力容器设计准则
表中：
3
D：重量载荷； P：压力； M：机械载荷； T：温度； M（1）：运行基准地震载荷与该工况的机械载荷的组合； M（2）：安全停堆地震载荷与该工况机械载荷的组合； L：假想事故工况下动态系统载荷。 脚码： d：设计工况； n：正常运行工况； u：异常运行工况； em：紧急运行工况； p：试验工况。 6 结构材料准则 6.1 用于反应堆压力容器的材料通常应为锰-镍-钼系列的细晶粒低合金钢、奥氏体不锈钢、 镍基合金及其制品，并参照 GB/T 15443 执行。 6.2 应按材料预定的用途、运行状态承受的应力、应变、温度、化学腐蚀及中子辐照损伤 等使用条件，以及制造工艺要求选择结构材料。 6.3 对选用的结构材料应根据使用条件及工艺要求对材料特性进行评价。这种评价应由主 管部门组织进行，并以文件形式提供评价或认可的充分依据。若进行焊接，则必须对焊接性 进行评价和验证，并以文件形式对评价或认可提供充分依据。 6.4 采用在原评价中没有考虑的新工艺时，则对这些新工艺与原评价中包含的工艺的等效 性必须予以证实，这种证实应由原主管部门或部门授权或认可的组织或专家提供的补充评价 文件为依据。 6.5 焊接材料和焊接消耗品必须由主管部门组织评价，并以文件形式提供评价或认可的充 分依据。 6.6 用于反应堆容器堆芯段筒体的铁素体低合金钢材料的参考温度（RTNDT）一般应低于-12 ℃，RTNDT 按 GB/T 15443 附录 A 确定。 6.7 对铁素体低合金钢材料的快中子辐照脆化敏感性，当没有足够的快中子辐照脆化效应 的辐照数据时，应按附录 A（补充件）进行预测和限制。 7 结构设计准则 7.1 总则 反应堆压力容器除应满足功能要求外，其结构应满足： a．规定的应力及变形； b．材料、制造和试验合理； c．检验、维护方便。 7.2 连接结构要素 7.2.1 各构件的连接应尽可能设计成在纵向截面上有相同厚度和曲率的同轴旋转壳体连 接。 7.2.2 对构件的不等厚连接应使两构件的旋转轴线重合，或中面无突变或弯折过渡。 7.2.3 不等厚构件的连接应采用适当的斜度或圆角半径过渡，以使两构件变形尽量协调。 7.3 连接焊接 7.3.1 尽可能采用大型构件以减少焊缝。 7.3.2 压力边界承压焊缝应为全焊透焊缝。
核电站原理 第3章 反应堆 压力容器
封
号轴封之间，其作用是： 1）保证主泵轴承的润滑。
组
2）通过三个串联的轴封，保证一回路水不向外泄 漏。
件
3）在RRI系统暂时断水时，保证主泵轴承和轴封的
短时应急冷却。
由RCV系统供给的轴封水压力为15.8Mpa.a ，略高
于一回路压力，流量约1.82m3/h，其中通过轴封约
0.68 m3/h，其余流入一回路
（4）顶盖冷却旁通流量——有2.2％的流量从 导向筒支承板法兰上的小孔流进顶盖进行冷 却。
这一区域的水可通过支承柱向下流回上部堆内 构件构成的水腔室。
上述各项旁通流量总计为冷却剂总流量的6.04 ％，热工设计时取为 6.5％。
旁路流量增大意味着什么?有什么危害? 使流经堆芯流量减少，平均温度增加 自动控制调节 使功率下降。
芯内的支撑与定位。
2. 作为反应堆冷却剂系统的一部分，起着承受一回 路冷却剂与外部压差的压力边界的作用
3. 考虑到中子的外逸，起到对人员的生物防护的作 用
反应堆压力容器按照提供包容反应堆
设
堆芯、上部堆内构件及下部堆内构件所要
计
求的容积设计，考虑到核电厂的寿期为40
考
年，以及运行时冷却剂的循环流动，水对
主 冷却。为防止安全壳内空气升温，在冷却回路出口装 有两台冷却器，由RRI系统冷却。电机设有电加热器，
泵 在泵停运时加热，使线圈保持一定温度，防止凝结水。 为了便于维修主泵和电机，在泵轴与电机轴之间由
电 400mm长的短轴刚性连接。 在电动机定子上有6个测点，监督线圈温升，
机 温度不允许超过120℃。 在冷却器出口装有RRI系统 流量测点，流量低于25m3/h时，给出报警信号。
各种旁通流量及其大致数值为：
反应堆压力容器与堆芯基础知识
CNPEC
反应堆压力容器与堆内构件
燃料组件有265根燃料棒，以17×17方式 排列。燃料棒由燃料芯块堆叠、塞紧并 封焊在包壳管中。新燃料棒预先用惰性 气体加压。通常用部分含有可燃毒物 （钆）的低浓缩铀作为燃料。排列中的 24个位置安装有导向管，连接在定位格 架、顶部和底部管嘴上。导向管用于插 入RCCA的吸收棒、测量装置或中子源棒。 否则，应安装阻力塞组件以限制冷却剂 旁流。
CNPEC
EPR核电站简介 核电站简介 -压力容器与堆内构件 压力容器与堆内构件
骆邦其 中广核设计公司 2007.5
1
CNPEC
反应堆压力容器与堆内构件
1. 2. 3. 4. 反应堆压力容器 堆内构件 燃料组件和相关构件 仪表和控制
2
CNPEC
反应堆压力容器与堆内构件
反应堆压力容器是容纳反应堆的容器，由于它能 够承受较高的压力，所以叫反应堆压力容器。 反应堆压力容器在安全壳的位置见图1，与其 它设备的相对位置见图2。 反应堆压力容器与堆内构件由容器、堆内构件、 控制棒组件、燃料组件等组成。 1. 反应堆压力容器 EPR核电站的反应堆压力容器由16 MN D5材料制 造，EPR核电站的压力容器示意图见图3。压力 容器的参数见表1。
10
CNPEC
反应堆压力容器与堆内构件
落入堆芯(见图20)。 在EPR中，所有控制棒组件(RCCA)机械性能相同， 但它们分成五个控制组和一个停堆组。五个控 制组用来控制因功率水平和/或堆芯平均温度 变化引起的反应性变化和轴向偏移变化。停堆 组只用于反应堆停堆或停堆状态，通过全部插 入或全部抽出堆芯来实现。 EPR核电站反应堆由36组控制棒和52组停堆棒组 成。图21给出控制棒组件在堆内的布置图。 （3）阻力塞组件
核工反应堆压力容器介绍PPT
4、反应堆 压力容器的 运行限制：
需运行在 压力上部限 制曲线和压 力下部限制 曲线中间的 区域。
10
11
2.3 反应堆堆内构件
12
一、堆内构件主要功能
支承和压紧堆芯组件 为压力容器提供屏蔽 冷却剂流道 控制棒和探测计的导向 固定监督用的辐照样品
13
二、堆芯下部 支承结构
包括：
吊篮 堆芯支承板 围板和辐板组件 堆芯下栅格板 热屏蔽 辐照样品管 二次支承组件
7
四、反应堆压力容器的运行
1、材料的两种可能破裂方式：
延性断裂（塑性断裂）：
机械应力超过屈服应力，材料塑性变形直至断裂。
无延性断裂（脆性断裂）
裂纹无限扩展形成断裂。材料抗裂纹扩展能力称为韧性。
2、脆性转变温度：NDTT（nil ductility transition temperature）
8
3、辐照使材料脆性转变温度升高
25
*冷却剂在堆内的流动*
流动过程：先自上而下，后自下
而上。
旁路流量：
设计：6.5% 实际：1.0%+0.6%+2.2%+2.24%＝ 6.04%
压头损失：
堆芯内损失0.156MPa 总损失0.307MPa
26
2.4 控制棒驱动机构
27
一、概述
功能：带动控制棒动作从而控制反应堆
的反应性。
结构：
4
顶盖
压力容器 支承面
法兰 管嘴
环行段
环行段
导向 装置
5
O形密封环
1、功能：保证压力容器筒体法兰和顶盖法兰之间的密封。 2、材质：因科镍-600镀银，因科镍-718弹簧
6
反应堆容器支承结构
核工反应堆压力容器介绍
延性断裂（塑性断裂）： 顶盖本体（3吊耳，1排气管， 61+4管座） 连接控制棒组件和驱动机构 控制棒导向筒固定和定位。
4、反应堆 三、反应堆压力容器结构
3、支承堆芯冷却剂出口温度测量装置。
压力容器的 15s，包括缓冲段3.
拆卸杆、定位塞头、可拆接头实现驱动杆和控制棒组件的连接。
运行限制： 3、辐照使材料脆性转变温度升高
顶盖
压力容器 支承面
法兰 管嘴
环行段 环行段
导向 装置
O形密封环
1、功能：保证压力容器筒体法兰和顶盖法兰之间的密封。 2、材质：因科镍-600镀银，因科镍-718弹簧
反应堆容器支承结构
１、功能
在正常运行工况或事故 工况下承受载荷。
2、构成
进出口接管下面的支撑座； 支承导向板； 支承环（两个水平厚法兰 和两块立式腹板组成的环行 梁结构，上焊6个径向定位 止挡块）
一、反应堆压力容器功能
包容堆芯 冷却剂压力边界 放射性物质屏障 承受载荷
二、反应堆压力容器材料
选材原则：
纯度和均匀性 足够的强度和韧性 较低的辐照敏感性 导热性能好 易加工成本低
Mn-Mo -Ni 低碳合金钢， 内堆焊5mm 不锈钢涂层
导热率是不锈钢 的３倍
热膨胀系数比不 锈钢小1.5倍
奥氏体不锈钢在 快中子作用下产 生脆化效应
上端法兰（24个流水孔， 6个辐照样品孔和4个定 位键孔）
下端堆芯支承板（0.5m 厚的孔板）
3个冷却剂出口孔
4个定位键
2、围板和辐板
围板：将布置燃料组件
的整个活性区的外形紧 紧围住。厚度2530mm。
辐板：中空圆板，带小
孔，厚度20-30mm，
共8层，起径向支撑作
核电站320教材 反应堆压力容器
反应堆压力容器反应堆压力容器固定和包容堆芯及堆内构件，使核燃料的裂变反应限制在一个密封的空间内进行。
它和一回路管道共同组成高压冷却剂的压力边界，是防止放射性物质外逸的第二道屏障之一。
2.3.1 结构反应堆压力容器由筒体和顶盖两部分组成，材料采用Mn-Ni-Mo低合金钢，其成份为：C ≤0.25%，Mn—1.5%，Ni—0.4～1.0%，Mo—0.6% 。
容器内壁堆焊一层大于5mm厚度的不锈钢。
1．压力容器筒体筒体由一个带螺栓螺纹孔的法兰、一个焊有6个冷却剂进出口管嘴的环形段、两个环形段、一个过渡段和一个半球形下封头焊接而成，如图2.20所示。
图2.20 反应堆压力容器(1) 筒体法兰在筒体法兰上钻有58个螺孔，用以安装螺栓与顶盖密封。
其中3个螺孔可安装导向杆，以便在吊装顶盖时对中。
在法兰外侧焊有环形密封台肩，它起着支承密封环的作用，防止在装卸核燃料时反应堆水池内的水流进反应堆堆腔。
在法兰内侧有悬挂吊篮的台肩，上面开有4个定位键槽。
(2) 带管嘴的环形段每一条环路的进、出口管嘴相隔50︒夹角，每一对管嘴沿压力容器的周围成120︒对称分布。
在出口管嘴的内侧有一凸环，与吊篮的管嘴相接。
管嘴的外端焊了一段不锈钢安装端，这样采用同种材料允许在现场把一回路管道与压力容器焊接成一体。
在6只管嘴底部均设有支撑座，以便把压力容器放在它的支承结构上。
(3) 环形段在压力容器带管嘴环形段的下面是对应堆芯高度的环形段，它由两段对接焊接的筒体所构成。
在环形段下方内侧焊有4个因科镍导向键槽，它与吊篮导向键相配，用来限制吊篮径向位移。
(4) 过渡段过渡段把半球形的下封头和容器的筒体段焊接起来。
(5) 下封头它是由热轧钢板压成的半球形封头，下封头上焊有50根因科镍套管，堆内中子通量测量导管通过它们进入压力容器。
2．压力容器顶盖它由半球形顶盖和上法兰焊接而成。
(1) 顶盖由钢板热压成半球形，在顶盖上焊有三只吊耳、一根排气管、61个控制棒驱动机构管座、4个热电偶管座和控制棒驱动机构通风罩法兰。
反应堆压力容器安装.
• 概述
反应堆压力容器重量约为256.6t，位于 堆坑里，其支撑结构由进出口管下面的 支撑座和座落在堆坑混凝土基础上环型 梁结构的支承环组成。支承环由两个水 平的厚法兰和腹板组成，支承环下法兰 有M48调整螺栓，用来调整反应堆容器 的垂直度和标高，同轴度用放在堆坑壁 与支承环之间的小千斤顶来调整。
出压力容器标高（标高为+10735± 0.5mm）和水平度（≤0.162 mm）和轴 中心线(<0.5 mm），通过调整支承螺栓， 使压力容器的标高和水平偏差符合设计和
规范要求，压力容器的轴线偏差也应符合 规定的要求。
• 测取6个支承块下表面与之对应支承面之间
的间隙，每个支承面测取6个点，根据测出 的数据加工垫片。
• 用2×190t环吊将压力容器吊放到堆坑，
当管嘴下的支承块与支承环上的支承面 距离为1500mm左右时，压力容器停止 下降。
• 调整压力容器方位，使容器法兰上0°-
180°，90°-270°的中心线标记与混凝 土结构上的 0°-180°，90°-270°安 装基准一致。
• 将压力容器落下，放到支承环螺栓上，测
• 用布置在立柱上的经纬仪把反应堆压力容
器0°-180°,90°-270°轴线安装位置控制 点标在基础标高8米处的预埋标志板上
• 在标高+7.38米处布置6块基础板，用混
凝土将此板浇灌固定
将止挡块装到支承环上，调整止挡块与通风口间隙，使 其保持在0.2-0.5mm之间。
用80×80角钢和M20的螺栓将止挡块连到通风孔上
安装验收标准
• 支承环位置：
标高：8165± 1mm 水平度最大偏差： 不大于0.5mm 方位：支承环0°-180°，90°-270° 轴线与压力容器0°-180°，90°-270° 轴 线（在堆坑上做好的记号）同轴度误差在0. 5mm内，止挡块与通风口间隙为0.20.5mm。
压力容器壳体规格、容积、重量等常用基本参数
压力容器壳体规格、容积、重量等常用基本参数
:圆柱形筒体标准公称直径
规定用筒体内径为公称直径（DN的尺寸系列表:
注：带括号的公称直径应尽量不采用
用无缝管制作筒体（外径）为公称直径（0）的尺寸系列表
:圆柱形筒体（公称直径为内径）的容积、内表面积和重量的基本参数
续一：圆柱形筒体（公称直径为内径）的容积、内表面积和重量的基本参数
续一：无缝管制筒体（公称直径为外径）的容积、内表面积和重量的基本参数
注：表中数据计算公式：V=n/4DN< 1m Fi= n DNK 1m （式中无缝管制为外径©应减去壁厚按内径计算）G=n（DN+S）x imx不同钢板厚度Kg/m2 （钢板卷制公称直径为内径DN）
G=n（© —3）x 1mx不同规格无缝管Kg/m （无缝管制公称直径为外径©）。
反应堆压力容器安装
10.2 反应堆压力容器安装10.2.1 概述反应堆压力容器是反应堆冷却剂系统压力边界的重要组成部分，其内部安装有反应堆堆芯、堆内构件以及为控制反应和安全运行所需的控制和测量元件或组件。
反应堆压力容器由压力容器筒体及上顶盖，两个“O”形环和58个螺栓组成，反应堆压力容器是一个低合金钢大型锻件，整个容器内表面堆焊耐腐蚀不锈钢。
反应堆压力容器外形尺寸为6418×5910×10555mm，重量约为256.6t，反应堆压力容器位于反应堆厂房中部堆坑里。
反应堆压力容器通过其进出口管下面的支撑结构座落在反应堆支承环上，支承环座落在堆坑混凝土基础上，支承环是一个环型梁结构，由两个水平的厚法兰和腹板组成，支承环下法兰有M48调整螺栓，用来调整反应堆容器的水平、标高，同轴度用放在堆坑壁与支承环之间的小千斤顶来调整。
10.2.2 技术参数10.2.2.1 基本概况(1) 型式三环路(2) 控制棒驱动机构管座数（顶盖）61堆内测量管座数（下封头）50热电偶管座数（顶盖） 410.2.2.2 设计运行工况设计压力17.23MPa运行压力110.5MPa设计温度343 °C10.2.2.3 试验工况水压试验压力22.9MPa水压试验温度容器材料脆性转变温度+30°C10.2.2.4 反应堆压力容器设备重量、尺寸及材料工况反应堆压力容器筒体总高（含封头及管座）13208 mm筒体法兰到下封头底部高10335 mm压力容器筒体内径Ф3989 mm压力容器接管端距离（最大运输尺寸）6378 mm压力容器的法兰内径Ф4674 mm压力容器筒体壁厚200mm压力容器内壁堆焊层最小厚度5mm法兰连接螺栓110.08t/58套压力容器重量256.6t顶盖重量510.5t材料：反应堆压力容器筒体部分16MND—5容器内堆焊部分Z2CN/8/10螺栓40NCDV—7—0310.2.2.5 支承环重量、尺寸工况最大外径Ф6820mm高度820mm本体重量20.4t总重量28.7t10.2.3 安装关键技术10.2.3.1 反应堆压力容器进厂房水平运输，翻转，竖立，吊装。
