5、钻孔灌注桩质检资料目录和编制要求

合集下载

钻孔灌注桩细则

钻孔灌注桩细则一、施工前准备1、场地平整：施工前应将场地平整，以便安装钻机和进行钻孔。

2、测量放线：根据设计图纸，进行测量放线，确定桩位。

3、护筒埋设：护筒应埋设稳定，深度应达到硬上层，并高出地面0.3m。

4、钻机安装：钻机应安装在已确定的桩位上，并保持稳定。

二、钻孔1、钻孔前应先进行桩位复核，确认无误后方可进行钻孔。

2、钻孔时应根据地层情况选择合适的钻头和钻压，并控制进尺速度。

3、钻孔过程中应保持泥浆循环，并及时清理钻渣。

4、钻孔深度应达到设计要求，并做好记录。

三、清孔1、清孔前应将钻渣清理干净，并保证孔内水位稳定。

2、清孔时应采用泥浆置换法，将泥浆比重控制在1.15-1.25之间。

3、清孔后应进行沉渣检测，沉渣厚度应符合设计要求。

四、钢筋笼制作与安装1、钢筋笼应按设计图纸制作，主筋和箍筋应焊接牢固。

2、钢筋笼安装时应保持垂直，并缓慢下放至孔内。

3、钢筋笼下放过程中应避免碰撞孔壁，并保证其位置准确。

五、混凝土灌注1、混凝土应按设计要求配制，并具有良好的和易性。

2、混凝土灌注前应进行坍落度检测，并确保导管连接牢固。

3、混凝土灌注时应控制灌注速度和导管提升高度，以避免堵管或钢筋笼上浮。

4、灌注过程中应及时记录混凝土灌注量和导管位置，以控制灌注高度符合设计要求。

5、灌注结束后应将护筒拔出，并做好桩头保护。

六、质量检测与验收1、质量检测包括桩位复核、钻孔深度检测、钢筋笼质量检测以及混凝土强度检测等。

2、质量检测应按照相关规范和设计要求进行，检测结果应满足设计要求。

3、验收时应对桩体质量、承载力等进行检测，并做好记录。

验收不合格的桩应进行补救或重新施工。

4、在整个施工过程中，应做好安全文明施工措施，确保人员安全和环境卫生。

钻孔灌注桩安全监理细则一、监理依据本监理细则依据国家现行有关钻孔灌注桩施工规范、规程及质量评定标准，结合公司ISO9001质量保证体系文件，针对钻孔灌注桩施工的实际情况而编制。

二、监理目标通过对钻孔灌注桩施工过程的安全、质量及进度的有效监控，确保桩基施工质量和安全，使整个工程顺利有序地进行。

钻孔灌注桩报验资料

钻孔灌注桩报验资料一、项目背景钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、地铁等工程中。

作为一种重要的控制质量手段，每一次钻孔灌注桩的施工完成后，都需要进行报验，以保证施工质量。

本文将介绍钻孔灌注桩报验资料的内容和要求。

二、报验资料的内容1. 施工单位信息：包括施工单位名称、工程负责人、联系电话等。

这些信息主要是为了确认责任方和联系方式，方便后续的沟通和联系。

2. 施工地点信息：详细描述钻孔灌注桩的施工地点，包括所在城市、具体位置、地势等，以及地下管线等相关情况。

这些信息对于后续的工程管理和安全措施制定非常重要。

3. 钻孔灌注桩工程的设计文件：包括工程设计说明书、施工图纸、技术规范等。

这些文件是施工过程中的重要依据，需要在报验时提供，以确保施工过程符合设计要求。

4. 施工材料信息：包括钻孔灌注桩中使用的水泥、砂浆、钢筋等材料的品牌、型号、产地和质量检测报告等。

这些信息确保了施工所使用的材料符合国家标准和设计要求。

5. 施工机械设备信息：包括钻机、灌注设备、搅拌机等设备的品牌、型号和技术参数。

这些信息表明施工所使用的设备符合要求，能够满足工程施工的需要。

6. 施工人员信息：包括施工队伍的人员构成、资质证书等。

这些信息反映了施工单位具备专业的施工人员，并能够保证施工的质量和安全。

7. 施工过程记录：详细记录钻孔灌注桩的施工过程，包括钻孔时的孔深、孔径、钻孔方法，灌注时的材料配比、搅拌时间、搅拌方法等。

这些记录资料是施工过程的真实反映，也是工程质量评估的依据。

8. 现场检测报告：包括对施工过程中的钻孔灌注桩的开挖检测、孔壁纵向平整度检测、混凝土浇筑质量检测等。

这些报告能够验证施工过程的质量，并保证最终的工程质量。

三、报验资料的要求1. 报验资料的整理和齐全性：所有报验资料必须按照要求整理，确保内容完整、准确，各项资料要齐全。

2. 资料的真实性和可靠性：所有报验资料必须真实反映施工过程和施工质量，不得作伪造、篡改等违规操作。

钻孔灌注桩施工过程质量检测及施工要求

钻孔灌注桩施工过程质量检测及施工要求一、泥浆泥浆的检测要根据现有的施工技术指南和质量验收标准进行。

主要检测的指标有：泥浆比重、黏度、含砂率、胶体率、PH值等。

为提高泥浆的黏度和胶体率，要在膨润土中掺入适量的碳酸钠、烧碱等，其掺量由试验决定。

泥浆比重为1.05~1.15，用比重计测黏度：一般地层16~22s，松散易坍塌地层19~28s，用黏度计测胶体率不小于95%PH值应大于6.5，用PH试纸测一、成孔质量检验标准二、成孔质量检验1、桩位偏差检查桩位的偏差主要是施工中由于各种因素的影响，如测量放线误差、护筒埋设时的偏差、钻机对位不正、钢筋笼下设时的偏差等，都会造成桩位偏离设计位置，因此要保证桩位的正确性，首先在时光能够中就应将每一个环节的偏差控制在最小的范围内。

桩位应在基桩施工前按设计桩位平面图放样桩的中心位置，施工后对全部桩位进行复测，检查桩中心位置并在复测平面图上标明实际桩位坐标。

复测桩位时，桩位测点选在新鲜桩头面的中心点（基坑开挖前测量护筒中心），然后实际测量该点偏移设计桩位的距离，并按照坐标位置，分别标明在桩位复测平面图上。

测量仪器用全站仪。

二、桩孔径、垂直度检测检测的方法主要有：简易法检测、伞形孔径仪检测、声波法检测。

对于我们采用简易法检测。

简易法检测的主要器具为自己制作的的钢筋笼式的检孔器。

其主要的尺寸为：桩径为1.25米的桩：外径1.23米，长度5米；桩径为1.50米的桩：外径1.48米，长度6米；1、孔径检测在钻孔成孔后，当孔深、清孔泥浆指标合格后，钻机移位，用吊车将孔径器放入孔内，孔径器进入孔内后，利用在护筒顶放样十字线，通过吊绳进行孔径器对中，孔径器对中后，吊车的上吊点必须固定并且在整个检孔过程中不能变位，否则要重新对中。

孔径器在孔内下落时，靠自重下沉，不能借助其他外力。

如果孔径器能在自重作用下顺利下到孔底（孔径器上系有测绳），则表明孔径能满足设计桩径要求。

如果在自重作用下不能下到孔底，则表明孔径小于设计桩径，则应重新扫孔或重新钻至设计孔径。

钻孔灌注桩的报验资料

钻孔灌注桩的报验资料钻孔灌注桩的报验资料一、项目概况钻孔灌注桩是一种常见的地基处理方法，合用于建造物、桥梁、隧道等工程的基础施工。

本文档旨在提供钻孔灌注桩的报验资料，以确保工程施工质量和安全。

二、施工准备1. 工程概况：概述工程的规模、位置、用途等基本信息。

2. 安全措施：列出施工期间需要遵守的安全规定和预防措施。

3. 施工方案：详细描述钻孔灌注桩的施工流程，包括设备选型、钻孔参数、灌注混凝土配比等。

三、材料准备1. 钢筋材料：介绍使用的钢筋材料的规格、数量以及质量要求。

2. 砼材料：详细说明所用砼材料的种类、强度等级、水泥标号等信息。

3. 管线材料：罗列使用的管线材料种类、规格、数量等细节。

四、施工过程1. 钻孔施工：描述钻孔设备的选用、钻孔方法、孔径控制等细节。

2. 钢筋安装：说明钢筋布置图、钢筋加工及安装方法、焊接规范等要求。

3. 灌注过程：阐述灌注混凝土的浇筑方式、注浆方法、振捣要求等关键环节。

4. 确认质量：列浮现场质量检测和试验的内容，包括钻孔成孔检验、钢筋质量验收、砼强度检测等。

五、安全质量监测1. 安全监测：说明使用的安全监测设备、监测内容以及监测频率。

2. 质量监测：详细描述每一个阶段的质量监测方法、监测指标、监测标准等要求。

六、质量验收标准根据相关规范和标准，设定钻孔灌注桩施工的质量验收标准，包括钻孔质量验收、钢筋质量验收、灌注混凝土质量验收等方面。

七、文档附件本文档所涉及附件如下：1. 钻孔灌注桩施工方案2. 钻孔施工图纸3. 钻孔成孔检验报告4. 钢筋质量检验报告5. 砼强度检测报告6. 安全监测报告7. 质量监测报告八、法律名词及注释1. 施工验收规范：指针对钻孔灌注桩施工的验收标准和要求，由相关法律法规制定和发布。

2. 基础工程：指钻孔灌注桩所属的土木工程领域，包括桥梁、隧道、建造物等基础工程项目。

钻孔灌注桩施工质量检查要求

钻孔灌注桩施工质量检查要求一、钢护筒质量标准①钢护筒加工质量标准表一–1 钢护筒加工质量要求表②钢护筒安装质量标准表一–2 钢护筒安装质量标准表二、钢筋笼质量标准③滚轧直螺纹连接接头质量标准（1）接头性能指标主桥钻孔桩主筋连接采用滚轧直螺纹连接接头，钢筋接头为I级接头，接头性能满足《钢筋机械连接技术规程》（JGJ 107）第3章的规定，见表二–1。

表二–1 钻孔灌注桩钢筋接头性能表（2）套筒质量要求加工钢筋接头的操作工人应经专业技术人员培训合格后才能上岗，人员应相对稳定；钢筋接头的加工应经工艺检验合格后方可进行。

①套筒进场检查验收a.套筒标志应符合《钢筋机械连接用套筒》（JG/T 163）第 4.3条的规定；b.套筒实测受拉承载力不应小于被连接钢筋受拉承载力标准值的1.1倍；c.进场套筒的尺寸标准值和材料应与型式检验报告记载的套筒参数应一致。

②外观检查直螺纹套筒进场后，要对其外观进行抽检，外观抽检项目主要为表面质量、外观尺寸。

外观检查要求：a.套筒外表面可为加工表面或无缝钢管、圆钢的自然表面；b.表面应无肉眼可见裂纹或缺陷；c.套筒表面允许有锈斑或浮锈，不应有锈皮；d.套筒外圆及内控应有倒角。

③外形尺寸检查套筒外观、尺寸及螺纹的检验项目，量具、检具，检验方法应符合表二–2的要求。

表二–2 套筒外观、尺寸及螺纹检验方法直螺纹套筒的尺寸及偏差应符合下列要求：a.直螺纹套筒最小尺寸参数见表二–3。

表二–3 直螺纹套筒尺寸参数表（剥肋滚轧）b.根据《机械连接用套筒》（JGT 163-2013）的相关规定，圆柱形直螺纹套筒的尺寸偏差应符合表二–4的要求。

表二–4 圆柱形直螺纹套筒尺寸允许偏差（3）丝头加工质量要求①钢筋端部应采用带锯、砂轮锯或带圆弧型刀片的专用钢筋切断机切平；②钢筋丝头长度应满足产品设计要求，极限偏差应为0~2.0p；③钢筋丝头宜满足6f级精度要求，应采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。

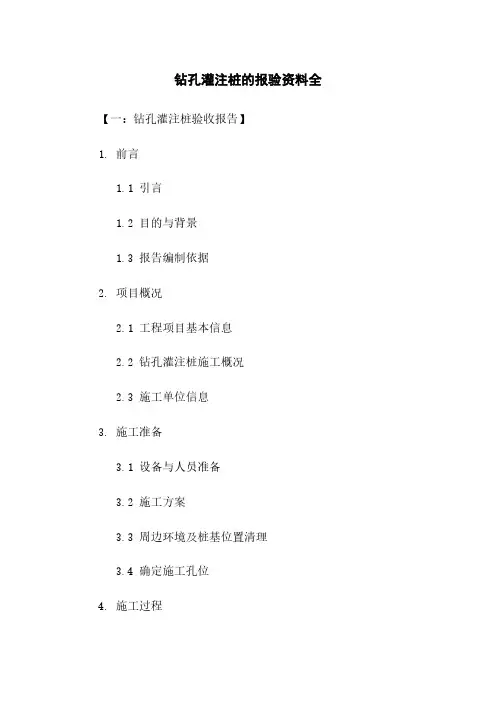

钻孔灌注桩的报验资料全

钻孔灌注桩的报验资料全【一：钻孔灌注桩验收报告】1. 前言1.1 引言1.2 目的与背景1.3 报告编制依据2. 项目概况2.1 工程项目基本信息2.2 钻孔灌注桩施工概况2.3 施工单位信息3. 施工准备3.1 设备与人员准备3.2 施工方案3.3 周边环境及桩基位置清理3.4 确定施工孔位4. 施工过程4.1 钻孔设备配置4.2 钻孔施工参数及技术要求 4.3 孔内清洁及检查4.4 灌注材料准备4.5 灌注过程控制4.6 灌注桩顶部处理5. 质量检验5.1 施工材料检验5.2 钻孔灌注桩尺寸检测5.3 钻孔灌注桩质量抽检6. 现场监测6.1 现场监测参数及检测方法6.2 监测记录及数据分析7. 验收结论7.1 钻孔灌注桩质量判定7.2 满足验收及存在问题7.3 检验结果评定【附件】1. 钻孔灌注桩设计图纸2. 钻孔灌注桩施工方案3. 钻孔灌注桩质量抽检记录【法律名词及注释】1. 国家建筑标准：指建设工程中必须遵守的基本规范和技术要求，由有关部门制定和发布的。

2. 工程监理规程：指对建设工程进行监理的法律法规和规范性文件，明确了监理工作的基本内容、责任和要求。

3. 实测实量：指通过采集实际数据进行测量和计量的方法，是施工验收的重要手段。

【二：钻孔灌注桩验收报告】1. 前言1.1 引言1.2 目的与背景1.3 报告编制依据2. 工程概况2.1 工程名称及地点2.2 钻孔灌注桩施工单位2.3 工程进度及施工周期3. 施工准备3.1 设备及材料准备3.2 施工方案及工艺流程3.3 施工区域准备工作3.4 施工人员安排与培训4. 施工过程4.1 钻孔设备配置与调试4.2 钻孔参数设置与施工控制 4.3 钻孔触探与桩底清理4.4 灌注材料配制与搅拌4.5 桩身灌注过程控制4.6 灌注桩顶处理与标志5. 质量检验5.1 施工材料检验及合格证明5.2 钻孔灌注桩尺寸检查与测量5.3 钻孔灌注桩质量抽检及实验室分析6. 监测数据6.1 监测参数及方法6.2 现场监测数据记录6.3 数据分析与评估7. 验收结论7.1 钻孔灌注桩质量判定7.2 满足验收及存在问题7.3 验收结论和建议【附件】1. 钻孔灌注桩施工方案2. 钻孔灌注桩质量抽检记录3. 监测数据记录表【法律名词及注释】1. 建筑工程施工质量验收规范：指针对建筑工程质量验收的法律法规和规范性文件。

钻孔灌注桩资料目录

钻孔灌注桩资料目录一、工程概况1、项目名称、地点2、建设单位、设计单位、监理单位、施工单位3、工程规模、结构形式4、钻孔灌注桩的数量、桩径、桩长、桩型等设计参数二、施工准备资料1、施工方案及审批详细的钻孔灌注桩施工方案，包括施工工艺流程、施工方法、质量控制措施、安全保证措施等。

施工方案的审批文件，包括监理单位、建设单位的审批意见。

2、技术交底记录施工技术负责人对施工班组进行的技术交底记录，内容包括施工工艺、质量标准、安全注意事项等。

3、测量放线资料测量控制点的交接记录。

桩位的测量放线记录，包括桩位的坐标、高程等。

测量放线的复核记录。

4、原材料检验报告钢筋的质量证明书、检验报告，包括钢筋的品种、规格、力学性能等。

水泥的质量证明书、检验报告，包括水泥的品种、强度等级等。

砂、石的检验报告，包括砂的细度模数、含泥量，石的粒径、含泥量等。

5、配合比设计报告混凝土配合比设计报告，包括混凝土的强度等级、配合比参数等。

三、施工过程资料1、钻孔记录每根桩的钻孔记录，包括钻孔的起止时间、钻进速度、孔深、孔径、地质情况等。

2、钢筋笼制作与安装记录钢筋笼的制作记录，包括钢筋的规格、数量、焊接质量等。

钢筋笼的安装记录，包括安装的起止时间、节段连接质量、笼顶标高、保护层厚度等。

3、混凝土灌注记录每根桩的混凝土灌注记录，包括灌注的起止时间、混凝土坍落度、灌注量、灌注高度等。

4、桩身质量检测报告低应变动力检测报告，检测桩身完整性。

超声波检测报告，检测桩身混凝土的质量。

5、施工日志每天的施工日志，记录施工过程中的各种情况，包括天气情况、施工进度、质量问题、安全事故等。

四、质量验收资料1、分项工程质量验收记录钻孔灌注桩分项工程质量验收记录，包括主控项目和一般项目的验收情况。

2、隐蔽工程验收记录钢筋笼安装的隐蔽工程验收记录。

混凝土灌注前的隐蔽工程验收记录。

3、检验批质量验收记录按照施工工序划分的检验批质量验收记录，如钻孔检验批、钢筋笼制作检验批、混凝土灌注检验批等。

钻孔灌注桩验收资料目录

钻孔灌注桩验收资料目录一、引言二、钻孔灌注桩验收的目的三、验收资料的准备3.1 设计文件3.2 相关资质证书3.3 钻孔灌注桩施工记录3.4 钻孔灌注桩试验报告3.5 监测数据记录四、验收资料的组织4.1 验收资料的合规性检查4.2 验收资料的分类整理4.3 验收资料的编号与归档五、验收资料的内容5.1 钻孔灌注桩的设计文件5.2 钻孔灌注桩的施工记录5.3 钻孔灌注桩的试验报告5.4 钻孔灌注桩的监测数据记录5.5 钻孔灌注桩的维护与修复记录六、验收资料的审核与评定6.1 完整性审核6.2 合规性评定6.3 质量评定6.4 审核与评定记录七、验收资料的存档7.1 验收资料的归档要求7.2 验收资料的电子存档7.3 验收资料的实物存档八、验收资料的使用与保密8.1 验收资料的合规性使用8.2 验收资料的资料保密要求8.3 验收资料的权限管理九、结论十、参考文献引言：钻孔灌注桩是一种常用的地基加固方法，广泛应用于建筑工程中。

为了确保钻孔灌注桩的质量和施工符合设计要求，进行验收是必要的。

钻孔灌注桩验收的过程中，需要准备、组织和管理一系列的验收资料，以便于对钻孔灌注桩的设计、施工和试验等环节进行评定和证明。

钻孔灌注桩验收的目的：钻孔灌注桩验收的目的是评定钻孔灌注桩的质量和合规性，确认施工符合设计要求。

通过验收资料的准备、整理和管理，能够对钻孔灌注桩的整个施工过程进行追溯和核实，提供保障和参考依据。

验收资料的准备：为了进行钻孔灌注桩的验收，需要准备以下资料：1. 设计文件：包括钻孔灌注桩的设计图纸、设计计算书等。

2. 相关资质证书：施工单位的资质证书、施工人员的资格证书等。

3. 钻孔灌注桩施工记录：记录钻孔施工、灌注施工、钻孔负荷试验等阶段的具体施工情况。

4. 钻孔灌注桩试验报告：包括桩身静载试验、桩身动载试验等试验结果及分析。

5. 监测数据记录：对钻孔灌注桩的施工和使用过程进行监测的数据记录。

验收资料的组织：验收资料的组织是为了方便对钻孔灌注桩的施工过程和质量进行评定和查证。

钻孔灌注桩验收资料目录

钻孔灌注桩验收资料目录一、背景介绍二、验收前准备工作1. 项目相关文件梳理及准备2. 验收标准和要求的确定3. 验收人员的组织和指定三、现场验收1. 桩基施工的观察和测量2. 施工过程及现场照片记录3. 桩基材料及质量检验4. 力学性能测试5. 现场监测数据汇总四、验收报告编写1. 验收报告的结构和内容2. 验收结果的分析3. 验收报告的撰写要点五、验收结论和意见1. 验收结论的确定2. 验收意见的提出六、验收资料整理和归档1. 验收资料的分类整理2. 验收资料的存档和归档要求3. 验收资料的保密和安全措施七、验收总结与反馈1. 验收过程中的问题总结2. 验收流程改进建议八、参考文献九、附件：钻孔灌注桩验收资料目录是为了保证钻孔灌注桩施工的质量和安全，确保工程的顺利进行和使用。

本文档以目录的形式提供了一份钻孔灌注桩验收资料的框架，旨在帮助相关人员在进行钻孔灌注桩验收工作时有条不紊地进行。

首先，在背景介绍部分，可以简要介绍项目的背景和重要性，以及本次验收的目的和意义。

接着，在验收前准备工作部分，列出一些准备工作的步骤，包括梳理项目相关文件、确定验收标准和要求、组织和指定验收人员等。

然后，在现场验收部分，可以具体描述在验收过程中需要观察和测量的事项，记录施工过程及现场照片，进行桩基材料及质量检验，进行力学性能测试，以及汇总现场监测数据等。

接下来，在验收报告编写部分，可以详细说明验收报告的结构和内容，分析验收结果，以及撰写验收报告的要点。

在验收结论和意见部分，应根据实际情况确定验收结论，并提出适当的验收意见。

然后，在验收资料整理和归档部分，需要指导验收人员对所获得的验收资料进行分类整理，并满足存档和归档的要求，同时要确保验收资料的保密性和安全性。

最后，在验收总结与反馈部分，可以总结验收过程中遇到的问题，并提出改进建议，以便在今后的类似工作中避免出现相同的问题。

鉴于钻孔灌注桩验收资料的重要性，附件部分可以提供一些相关的参考文献，以供读者进一步学习和参考。

钻孔灌注桩施工后检测内容及要求

钻孔灌注桩施工后检测内容及要求一、依据：《建筑地基基础工程施工质量验收规范》(GB50202-2002）《建筑桩基检测技术规范》（JGJ106—2003）二、检测内容、要求:1、单桩承载力2、桩身完整性抽检3、桩身质量检验《建筑地基基础工程施工质量验收规范》中规定：5。

1.4 灌注桩的桩位偏差定，泥浆护壁钻孔桩D≤1000mm时,1-3根、单排桩基垂直于中心线方向和群桩基础的边桩的偏差不能超过D/6,且不大于100mm,;条形桩基沿中心线方向和群桩基础的中间桩的偏差不能超过D/4，且不大于150；桩径偏差±50 mm.桩顶标高至少要比设计标高高出0.5m。

每浇注50m3必须有1组试件，小于50m3的桩,每根桩必须有1组试件。

5。

1。

5 工程桩应进行承载力检验.对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1％，且不应少于3根，当总桩数不少于50根时,不应少于2根.说明：对重要工程（甲级）应采用静载荷试验本检验桩的垂直承载力。

工程的分类按现行国家标准《建筑地基基础设计规范》GB50007第3。

0.1条的规定。

关于静载荷试验桩的数量，如果施工区域地质条件单一，当地又有足够的实践经验,数量可根据实际情况，由设计确定。

承载力检验不仅是检验施工的质量而且也能检验设计是否达到工程的要求.因此，施工前的试桩如没有破坏又用于实际工程中应可作为验收的依据。

5。

1。

6 桩身质量应进行检验。

对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩,抽检数量不应少于总数的30%,且不应少于20根；其他桩基工程的抽检数量不应少于总数的20％，且不应少于10根。

说明：桩身质量的检验方法很多，可按国家现行行业标准《建筑基桩检测技术规范》JGJ106所规定的方法执行.我掌握的知识现在海南可行的检测强度的方法只有抽芯,这个吴总也可以和检测单位沟通一下看还有什么可靠的方法.表5.6.4-2混凝土灌注桩质量检验标准。

钻孔灌注桩验收资料目录

钻孔灌注桩验收资料目录第一篇：钻孔灌注桩验收资料目录钻孔灌注桩验收资料目录第一卷共四册(工程施工技术、管理资料)第一卷第一册桩基工程概况及工程地质勘察报告第一卷第二册工程测量、定位放线记录及桩位测量记录第一卷第三册图纸会审、设计变更、洽商记录及施工组织设计和施工方案第一卷第四册桩基工程开、竣工报告、技术交底记录及桩基工程质量控制资料核查表第二卷共四册（工程质量控制资料）第二卷第一册泥浆护壁成孔灌注桩施工验收记录钢筋笼制作安放施工验收记录灌注桩水下混凝土施工记录第二卷第二册钢材合格证、复试报告汇总表及钢材合格证、复试报告钢材焊接实验报告汇总表及钢材焊接实验报告焊条（剂）合格证汇总表及焊条（剂）合格证第二卷第三册混凝土试块试压报告汇总表及混凝土实验报告混凝土强度等级评定表第二卷第四册试桩记录承载力及桩身质量检测报告第三卷共二册（子分部质量验收资料）第三卷第一册桩基子分部工程质量验收记录混凝土灌注桩钢筋笼分项工程质量验收记录混凝土灌注桩分项工程质量验收记录混凝土灌注桩钢筋笼分项工程检验批质量验收记录第三卷第二册混凝土灌注桩分项工程检验批质量验收记录竣工图第二篇：钻孔桩基资料验收目录使用说明依据下列顺序整理资料（水钻孔灌注桩）工程技术管理资料1，桩基工程概况ZJ1.12，桩基工程验收报告3，开工报告ZJ1.44，桩基工程竣工报告ZJ1.55，工程测量测量，定位放线记录ZJ1.2（附平面图成果）6，桩位测量记录ZJ1.6(附桩位成果表)7，施工组织设计，方案报审表A3.18，施工组织设计，施工方案报审批TJ1.4(附施工组织设计)9，图纸会审、设计变更、洽商记录ZJ1.310，工程联系单11，设计变更通知单12，桩基工程质量控制核查表ZJ1.713，焊条（剂）合格证汇总表ZJ2.13（附产品质保书）14，钢材合格证，复试报告汇总表ZJ2.11(附产品质保书，钢材检测报告)15，钢材焊接试验报告汇总表ZJ2.12(附钢材焊接检测报告)16，商品混凝土合格证汇总表ZJ2.2（附产品质保书）17，施工图纸（蓝图）工程质量验收资料1,桩基分部工程质量验收记录ZJ3.02，钢筋笼分项工程质量验收记录TJ统表3，砼灌注桩分项工程质量验收记录TJ统表4，各工序报验工程质量控制验收资料1，试桩记录ZJ2.192，地基基础工程质量检测报告3，地基基础工程质量检测报告（低应变法）4，标准养护混凝土强度评定5，标准养护混凝土试块试压报告汇总表ZJ2.12(附混凝土试块试压报告)第三篇：钻孔灌注桩监理验收总结吴川市沿江小学综合楼工程基础验收监理小结建设单位：吴川市沿江小学设计单位：广东工业大学建筑工程设计研究院检测单位：广东省有色金属工业建筑工程质量检测站监理单位：湛江市建设监理有限公司施工单位：广东省徐闻县建筑工程公司总监理工程师：李华生二〇一二年一月十七日基础验收监理小结一、工程概况吴川市沿江小学综合楼工程内布置43根钻孔灌注桩，均为端承摩擦压桩，桩均采用直径为800mm，1000mm，1200mm钻孔灌注桩，其中800mm桩25根，1000mm桩16根，1200mm桩2根，设计桩长为20m，入强风化岩层50cm。

钻孔灌注桩施工方案目录

钻孔灌注桩施工方案目录一、引言二、施工前准备1. 工程概况2. 设计参数与要求3. 施工组织设计4. 施工人员配备、培训与安全措施5. 施工设备及材料准备6. 环境保护与污染防治措施三、现场勘测与标志1. 现场布置2. 现场地质勘测3. 施工测量与标志四、施工工艺与方法1. 钻孔工艺2. 灌注工艺3. 施工方法选择五、施工步骤与流程1. 钻孔施工步骤2. 清孔处理与灌注步骤3. 灌注桩质量控制与调试六、施工质量与验收标准1. 施工质量要求2. 施工质量控制措施3. 施工中的质量检测与监控4. 竣工验收标准七、施工安全与环境保护1. 施工安全措施2. 施工现场环境保护3. 环境监测与治理措施八、施工期间的问题与处理1. 施工期间可能遇到的问题2. 解决办法与应急措施九、施工总结与展望1. 施工总结2. 后续工作展望十、参考文献十一、附录引言：本文档旨在编制钻孔灌注桩施工方案目录，以帮助工程师了解钻孔灌注桩施工的全过程和关键环节，确保施工质量和安全。

施工前准备：在正式施工前，需要对工程进行概况分析，确定设计参数与要求，制定施工组织设计，并配备施工人员和设备，同时制定环境保护和污染防治措施，以确保施工的顺利进行。

现场勘测与标志：在施工现场，需要进行现场布置，并进行地质勘测，以确定钻孔灌注桩的施工方案。

同时还需要进行施工测量与标志，确保施工的准确性。

施工工艺与方法：钻孔灌注桩施工需要掌握合适的工艺与方法，钻孔工艺和灌注工艺是关键环节。

同时还需要选择适当的施工方法，以确保施工质量和效率。

施工步骤与流程：在钻孔灌注桩的施工中，需要清楚掌握每个步骤和流程，包括钻孔施工的步骤，清孔处理与灌注的步骤，以及灌注桩的质量控制与调试。

施工质量与验收标准：施工质量是保证工程质量的关键，需要制定明确的质量要求，并采取相应的质量控制措施。

同时还需要进行质量检测与监控，并根据竣工验收标准进行验收。

施工安全与环境保护：在钻孔灌注桩的施工中，安全是至关重要的，需要制定相应的安全措施，保障施工人员的安全。

钻孔灌注桩报验资料全

钻孔灌注桩报验资料全一、工程概述本工程为工程，位于市区，主要涉及建筑物地基处理，其中包括钻孔灌注桩。

根据设计文件，本工程采用钻孔灌注桩，以增强地基的承载能力，提高建筑物的稳定性。

二、工程材料及设备钻孔灌注桩的主要材料包括钢筋、混凝土、水泥等。

其中，钢筋采用HRB400级，混凝土采用C30等级。

设备方面，本工程采用专业的钻孔设备，以及必要的运输设备和浇筑设备。

所有材料和设备均符合设计和规范要求。

三、施工过程在施工前，我们进行了充分的地质勘察和设计，制定了详细的施工方案和质量控制措施。

施工过程中，我们严格遵守施工规范，确保每一道工序都符合质量要求。

我们进行场地平整和测量放线，确定桩位和钻孔深度。

然后，使用专业钻孔设备进行钻孔，并及时清理孔内的渣土。

钻孔完成后，我们进行钢筋笼的制作和安装，然后进行混凝土的浇筑。

浇筑完成后，进行养护和检测，确保桩体的质量。

四、质量检测与验收在每一道工序完成后，我们都进行了严格的质量检测。

对于钢筋笼的制作和安装，我们进行了尺寸检测和焊接质量检测。

对于混凝土的浇筑，我们进行了坍落度检测和试块制作。

所有检测结果均符合设计和规范要求。

在验收过程中，我们整理了所有的施工记录和检测报告，提交给监理单位和建设单位进行审查。

经过严格的审查和讨论，本工程的钻孔灌注桩施工被评定为优良工程，满足设计和使用要求。

五、总结与建议通过本次钻孔灌注桩的施工，我们积累了丰富的经验教训。

我们认识到地质勘察和设计工作的重要性，必须对地质条件有充分的了解和认识。

施工过程中必须严格遵守施工规范，确保每一道工序都符合质量要求。

质量检测和验收工作必须细致、全面，确保工程质量和安全。

针对本次工程的成功经验，我们建议在其他类似工程项目中加以推广和应用。

我们也建议在未来的施工中继续加强质量管理和控制工作，确保工程质量和安全。

钻孔灌注桩报验资料一、概述钻孔灌注桩是一种在施工过程中通过机械钻孔的方式，将混凝土灌入设计好的桩孔中，形成地下连续墙或者桩基的技术。

钻孔灌注桩须完成的资料

钻孔灌注桩须完成的资料1、分项工程施工说明2、分项工程检验资料（1）、钻孔灌注桩质量检验评定表（评表35）（2）、钻孔灌注桩质量检验报告单（检表32）（3）、混凝土或砂浆抗压强度统计表（统计表1）（4）、水泥砼（砂浆）抗压抗折强度试验记录表（试验表31）（5）、桩基终孔后灌注混凝土前检查记录表（施检表41）（6）、桩基成桩记录表（施检表40）3、施工记录（1）、工程分项开工申请批复单（监表2）（2）、工作指令（监表6）（3）、工程变更令（监表7）（4）、施工放样报验单（监表1）（5）、导线点测量记录表（施检表1）（6）、全站仪测角、测距记录表（施检表2）（7）、水准点测量报表（施检表3）（8）、施工增加水准点测量报表（施检表4）（9）、水准测量记录表（施检表8）（10）、桥涵施工放样测量记录表（施检表43）（11）、工作指令（监表6）（12）、检验申请批复单（监表5）（13）、桩基桩位放样检查记录表（施检表36）（14）、工作指令（监表6）（15）、检验申请批复单（监表5）（16）、回旋钻成孔记录表或冲击钻成孔记录（施检表37或38）（17）、工作指令（监表6）（18）、检验申请批复单（监表5）（19）、桩基终孔后灌注混凝土前检查记录表（施检表41）（20）、工作指令（监表6）（21）、检验申请批复单（监表5）（22）、水下混凝土灌注记录表（施检表42）（23）、工作指令（监表6）（24）、检验申请批复单（监表5）（25）、桩基成桩记录表（施检表40）（26）、工作指令（监表6）（27）、检验申请批复单（监表5）（28）、桩基无破损检测报告（29）、桩基破坏性实验报告（30）、工作指令（监表6）（31）、中间交工证书（监表11）4、检验实验资料（单独组卷，此卷应填写试验索引表）（1）、水泥出厂合格证及化验单（2）、水泥物理力学性能试验记录表（试验表2）（3）、外加剂出厂合格证及化验单（4）、粗细骨料含泥量试验记录表（试验表4）（5）、碎石针片状含量试验记录表（试验表4）（6）、粗集料筛分试验记录表（试验表6）（7）、细集料筛分试验记录表（试验表7）（8）、集料视比重、松散容重及空隙率试验记录表（试验表8）（9）、压碎值试验记录表（试验表9）（10）、石料抗压强度试验记录表（试验表10）（11）、水泥砼配合比计算表（试验表29）（12）、水泥砼（砂浆）配合比设计强度试验记录表（试验表30）（13）、水泥砼（砂浆）抗压抗折强度记录表（试验表31）（14）、管材出厂合格证及化验单5、钢筋加工及安装（独立成册）附在该分项工程后面（1）、分项工程施工说明（2）、分项工程检验资料①、钢筋加工及安装质量检验评定表（评表47）②、钢筋加工安装质量检验报告单（检表44）（3）、施工记录①、分项工程开工申请批复单（监表2）②、中间交工证书（监表11）（4）、检测实验资料（单独组卷，此处需填写试验索引表）①、钢筋出厂合格证及出厂试验报告②、焊材出厂检验合格证③、钢筋力学性能试验记录表（试验表32）④、钢筋焊接力学性能试验记录表（试验表33）⑤、钢筋机械接头试验报告6、钢筋网（1）、分项工程施工说明（2）、分项工程检验资料①、钢筋网检验评定表（评表48）②、钢筋网检验报告单（检表45）（3）、施工记录①、分项工程开工申请批复单（监表2）②、中间交工证书（监表11）（4）、检测实验资料（单独组卷，此处需填写试验索引表）①、钢筋出厂合格证及出厂试验报告。

钻孔灌注桩要做哪些资料(运用参照)

钻孔灌注桩资料怎么做?钻孔桩监-02表工程分项开工申请批复单监-07表中间交工证书桥评-02表钢筋加工及安装质量检验评定表桥评-13表钻孔灌注桩质量检验评定表监-03表检验申请批复单桥施-02-1表钻孔记录表(冲击钻)桥施-02-2表钻孔施工原始记录(回旋钻进)桥检-02表灌注桩成孔检查原始记录监-03表检验申请批复单桥施-05表钢筋施工原始记录桥检-01表钻孔桩终孔后灌注混凝土前检查表监-03表检验申请批复单桥施-06-1表混凝土施工原始记录桥施-04表水下混凝土灌注施工原始记录时间方面记住开钻前的时间和下钢筋笼的时间钻孔灌注桩资料最主要的还是钻孔原始记录和水下砼灌注原始记录试验和测量方面的问你们项目部相应人员钢筋这一块的话看你们的设计要求要多少根和多大直径的焊接多少等等说句难听的就是编钻孔桩当然是一根桩一个资料，包含开孔通知，钻孔记录表、隐蔽工程验收记录、清空记录表、混凝土灌注记录，另外还有测量放线、技术复核、混凝土灌注桩钢筋笼检验批等等的资料！钻孔灌注桩资料需要做哪些表格?1、桩基地质柱状图，2、孔位偏移的测量资料，3、孔深、泥浆比重等资料，4、钢筋原材料的加工资料，5、钢筋的连接和安装资料，7、混凝土的原材料资料，8、混凝土的配合比资料，9、混凝土的施工及养护资料。

我们这边的铁路桥梁桩基就是这么多，共9个表格钻孔灌注桩要做哪些资料?按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；测量方面要报审一份桩位基准线。

施工方面：开钻通知单、钻进记录表、测孔冲孔灌注桩验收需上交哪些资料，需要准备哪些资料？他们说的太笼统了，我给你列一下你：冲孔桩施工记录表、水下砼施工记录表、钢筋笼验收记录表、钢筋笼制作验收检验批、完工报验单（单桩）、混凝土浇注令、混凝土灌注申请单、钢筋笼隐蔽验收记录、桩隐蔽记录、冲孔灌注桩检验批。

这些就是一条桩的资料。

另外你还得提供静载、抽芯、轻触等检验报告。

海南房建资料里钻孔灌注桩资料都有哪些1、施工单位资质报审、检验中心资质报审（以前有）、混凝土资质报审；施工人员报审（特种人员：桩机操作员、电焊工、强弱电工）；2、各种方案：钻孔桩施工方案、临时用电用水方案、三防方案（忘了几防了）、安全文明施工方案等各种乱七八糟的方案；3、钢筋原材检验报告（注意出报告的日期哦）、焊条也是要报的4、桩检验资料：单桩3天同条件、单桩28天标养试压报告；桩试压报告；桩抽芯报告、桩轻触报告（以上这三项是看设计上要求，有的抽芯，有的轻触不一样）、温度记录表；混凝土强度评定表；5、钻孔桩单桩施工资料：施工记录表、水下砼灌注记录表、单桩完工报验单（钻孔灌注桩施工检验批）、钢筋笼报验单（钢筋原材检验批、灌注桩钢筋笼制作检验批、钢筋笼隐蔽验收记录表）、浇注令、现浇记录表、混凝土进场报验；6、分部分项完工验收单；钻孔灌注桩施工资料，施工单位要做哪些资料，什么顺序（目录）......？答案一：按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；5、钢筋笼加工；6、钢筋笼安装；7、砼浇筑；8、成桩检查；9、桩检10、砼坍落度报告；11、砼强度报告。
