曲轴后油封设计方案
浅析发动机曲轴油封技术
” ¨ ¨ ¨ ¨ ¨ ¨ 。
8 ) , 使其 唇 口逐渐 扩展而 又不对其 造成损 伤 。N S E 发动机 曲轴 前后油 封均采 用此种 结构 。
+
橡胶 骨架 油封 采用 弹簧压 紧 的尖唇 口 ,与轴 接触 为线 接 触 ,接触 面 宽仅 为 0 . 2~ 0 . 5 mm, F E 油封 采用 无弹簧 的宽唇结 构 , 与轴接触 面宽 为 2~
的主要部 位 是油封 唇 口, 对 油封唇 口, 特别是 唇 口
图 1 橡 胶 弹 簧 油封 结 构
回流纹 的设 计 和改进尤 为关键 。
6 4 制 造 工 艺
轻 型汽 车技 术
2 0 1 7 ( 7 - 8 )
2 _ 2 橡 胶弹簧 油封 主唇设 计及试 验 方法
橡 胶 弹簧油 封 主唇结 构 有切 削主 唇 和模压 主 唇, 其 唇部 关键设 计 尺寸 推荐 如下 : 气 面 角角 度推
荐2 0 。 ~3 5 。, 油 面 角推荐 4 0 。 7 0 。 弹簧 安装
接 鲢 轨 迹
底 面 到 油 封 唇 口 与轴 接 触 点 位 置 长 度 距 离 推 荐 1 . 2~2 . 5 a r m, 宽度 距离 推荐 0 . 2 5~0 . 7 5 m m。 目前 油封设 计 时 ,主要 是通 过改 进 胶料 材料
通 过 上述试 验方 法 ,可 以优 化设 计 弹簧 油封 的唇 口结 构 以适应 不 同功 率 、 输 出扭 矩 , 不 同 工 作温度 润滑液 及 工作环 境 的发动 机 需求 . 提 升 发
, 、
轻 型汽 车技 术
譬 I ,1 .
2 0 1 7 ( 7 - 8 )
普善
制造 工 艺 6 5
曲轴端面封堵工装的设计

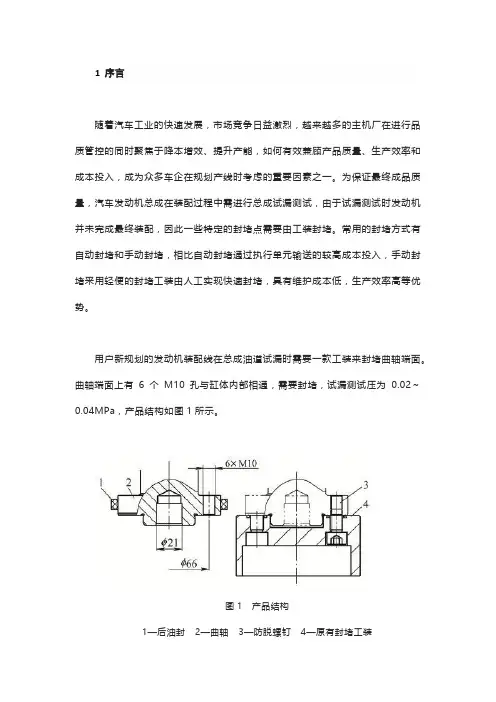

1 序言随着汽车工业的快速发展,市场竞争日益激烈,越来越多的主机厂在进行品质管控的同时聚焦于降本增效、提升产能,如何有效兼顾产品质量、生产效率和成本投入,成为众多车企在规划产线时考虑的重要因素之一。
为保证最终成品质量,汽车发动机总成在装配过程中需进行总成试漏测试,由于试漏测试时发动机并未完成最终装配,因此一些特定的封堵点需要由工装封堵。
常用的封堵方式有自动封堵和手动封堵,相比自动封堵通过执行单元输送的较高成本投入,手动封堵采用轻便的封堵工装由人工实现快速封堵,具有维护成本低,生产效率高等优势。
用户新规划的发动机装配线在总成油道试漏时需要一款工装来封堵曲轴端面。
曲轴端面上有6个M10孔与缸体内部相通,需要封堵,试漏测试压为0.02~0.04MPa,产品结构如图1所示。
图1 产品结构1—后油封2—曲轴3—防脱螺钉4—原有封堵工装2 产品结构总成试漏时分为冷却水道试漏和油道试漏,某用户前期的装配线上从国外引进的工装是利用曲轴端面上的6个螺孔用气动扳手拧入螺钉固定并进行密封,因受工位节拍制约,该工装在试漏测试完后,需随发动机流转至后续节拍宽裕的工位进行拆卸再周转。
现有方案由于要在两个工位均配置气动扳手并由专人转运,成本较高,因此用户希望新建装配线上对此工装进行优化改善,力求操作简单便捷,封堵可靠。
通过与用户沟通,了解到曲轴端部有1个φ21mm的盲孔,孔径公差为H9级,且允许工装使用。
据此笔者拟定的设计思路为通过该φ21mm盲孔定位固定工装,同时封堵端面的螺孔,试漏测试完成后要求工装可实现在本工位快速装拆。
3 设计要点3.1 封堵设计图2是该工装的剖视结构,其本质是一套复合曲柄滑块机构,设有内、外连杆,铰接于同一曲柄(图中未显示),共享同一动力源。
同时内、外连杆又分别与不同的滑块相连,与外连杆相连的滑块是调节螺套;与内连杆相连的滑块是推拉杆。
图2 工装剖视结构1—密封座2—压盖3—小O形圈4—大O形圈5—锥套6—弹性胀套7—推拉杆8—碟形弹簧9—内连杆10—导向套11—外连杆12—调节螺套根据工艺要求,为实现对6×M10的封堵,设计了线径一致、内径不一的两种O形圈与曲轴轴线同心布置,大O形圈尺寸为φ77.5mm×φ2.62mm,小O形圈为φ48.9mm×φ2.62mm,由压盖固定在密封座上,如图3所示。
如何设计曲轴后油封座项目可行性研究报告(技术工艺+设备选型+财务概算+厂区规划)投资方案
如何设计曲轴后油封座项目可行性研究报告(技术工艺+设备选型+财务概算+厂区规划)投资方案【编制机构】:博思远略咨询公司(360投资情报研究中心)【研究思路】:【关键词识别】:1、曲轴后油封座项目可研2、曲轴后油封座市场前景分析预测3、曲轴后油封座项目技术方案设计4、曲轴后油封座项目设备方案配置5、曲轴后油封座项目财务方案分析6、曲轴后油封座项目环保节能方案设计7、曲轴后油封座项目厂区平面图设计8、曲轴后油封座项目融资方案设计9、曲轴后油封座项目盈利能力测算10、项目立项可行性研究报告11、银行贷款用可研报告12、甲级资质13、曲轴后油封座项目投资决策分析【应用领域】:【曲轴后油封座项目可研报告详细大纲——2013年发改委标准】:第一章曲轴后油封座项目总论1.1 项目基本情况1.2 项目承办单位1.3 可行性研究报告编制依据1.4 项目建设内容与规模1.5 项目总投资及资金来源1.6 经济及社会效益1.7 结论与建议第二章曲轴后油封座项目建设背景及必要性2.1 项目建设背景2.2 项目建设的必要性第三章曲轴后油封座项目承办单位概况3.1 公司介绍3.2 公司项目承办优势第四章曲轴后油封座项目产品市场分析4.1 市场前景与发展趋势4.2 市场容量分析4.3 市场竞争格局4.4 价格现状及预测4.5 市场主要原材料供应4.6 营销策略第五章曲轴后油封座项目技术工艺方案5.1 项目产品、规格及生产规模5.2 项目技术工艺及来源5.2.1 项目主要技术及其来源5.5.2 项目工艺流程图5.3 项目设备选型5.4 项目无形资产投入第六章曲轴后油封座项目原材料及燃料动力供应6.1 主要原料材料供应6.2 燃料及动力供应6.3 主要原材料、燃料及动力价格6.4 项目物料平衡及年消耗定额第七章曲轴后油封座项目地址选择与土建工程7.1 项目地址现状及建设条件7.2 项目总平面布置与场内外运7.2.1 总平面布置7.2.2 场内外运输7.3 辅助工程7.3.1 给排水工程7.3.2 供电工程7.3.3 采暖与供热工程7.3.4 其他工程(通信、防雷、空压站、仓储等)第八章节能措施8.1 节能措施8.1.1 设计依据8.1.2 节能措施8.2 能耗分析第九章节水措施9.1 节水措施9.1.1 设计依据9.1.2 节水措施9.2 水耗分析第十章环境保护10.1 场址环境条件10.2 主要污染物及产生量10.3 环境保护措施10.3.1 设计依据10.3.2 环保措施及排放标准10.4 环境保护投资10.5 环境影响评价第十一章劳动安全卫生与消防11.1 劳动安全卫生11.1.1 设计依据11.1.2 防护措施11.2 消防措施11.2.1 设计依据11.3.2 消防措施第十二章组织机构与人力资源配置12.1 项目组织机构12.2 劳动定员12.3 人员培训第十三章曲轴后油封座项目实施进度安排13.1 项目实施的各阶段13.2 项目实施进度表第十四章曲轴后油封座项目投资估算及融资方案14.1 项目总投资估算14.1.1 建设投资估算14.1.2 流动资金估算14.1.3 铺底流动资金估算14.1.4 项目总投资14.2 资金筹措14.3 投资使用计划14.4 借款偿还计划第十五章曲轴后油封座项目财务评价15.1 计算依据及相关说明15.1.1 参考依据15.1.2 基本设定15.2 总成本费用估算15.2.1 直接成本估算15.2.2 工资及福利费用15.2.3 折旧及摊销15.2.4 修理费15.2.5 财务费用15.2.6 其它费用15.2.7 总成本费用15.3 销售收入、销售税金及附加和增值税估算15.3.1 销售收入估算15.3.2 增值税估算15.3.2 销售税金及附加费用15.4 损益及利润及分配15.5 盈利能力分析15.5.1 投资利润率,投资利税率15.5.2 财务内部收益率、财务净现值、投资回收期15.5.3 项目财务现金流量表15.5.4 项目资本金财务现金流量表15.6 不确定性分析15.6.1 盈亏平衡15.6.2 敏感性分析第十六章经济及社会效益分析16.1 经济效益16.2 社会效益第十七章曲轴后油封座项目风险分析17.1 项目风险提示17.2 项目风险防控措施第十八章曲轴后油封座项目综合结论第十九章附件1、公司执照及工商材料2、专利技术证书3、场址测绘图4、公司投资决议5、法人身份证复印件6、开户行资信证明7、项目备案、立项请示8、项目经办人证件及法人委托书10、土地房产证明及合同11、公司近期财务报表或审计报告12、其他相关的声明、承诺及协议13、财务评价附表《曲轴后油封座项目可行性研究报告》主要图表目录图表项目技术经济指标表图表产品需求总量及增长情况图表行业利润及增长情况图表2013-2020年行业利润及增长情况预测图表项目产品推销方式图表项目产品推销措施图表项目产品生产工艺流程图图表项目新增设备明细表图表主要建筑物表图表主要原辅材料品种、需要量及金额图表主要燃料及动力种类及供应标准图表主要原材料及燃料需要量表图表厂区平面布置图图表总平面布置主要指标表图表项目人均年用水标准图表项目年用水量表图表项目年排水量表图表项目水耗指标图表项目污水排放量图表项目管理机构组织方案图表项目劳动定员图表项目详细进度计划表图表土建工程费用估算图表固定资产建设投资单位:万元图表行业企业销售收入资金率图表投资计划与资金筹措表单位:万元图表借款偿还计划单位:万元图表正常经营年份直接成本构成表图表逐年直接成本图表逐年折旧及摊销图表逐年财务费用图表总成本费用估算表单位:万元图表项目销售收入测算表图表销售收入、销售税金及附加估算表单位:万元图表损益和利润分配表单位:万元图表财务评价指标一览表图表项目财务现金流量表单位:万元图表项目资本金财务现金流量表单位:万元图表项目盈亏平衡图图表项目敏感性分析表图表敏感性分析图图表项目财务评价主要数据汇总表【更多增值服务】:曲轴后油封座项目商业计划书(风险投资+融资合作)编制曲轴后油封座项目细分市场调查(市场前景+投资期市场调查)分析曲轴后油封座项目IPO上市募投(甲级资质+符合招股书)项目可研编制曲轴后油封座项目投资决策风险评定及规避策略分析报告【博思远略成功案例】:1. 500千瓦太阳能储能充电站项目可行性研究报告2. 新建纳米晶染料敏化太阳能电池生产线项目可行性研究报告3. 新能源(磁动力)产业基地项目可行性研究报告4. 年产4000万平米锂电池隔膜项目可行性研究报告5. 年产200MW 太阳能晶体硅片项目可行性研究报告6. 3000吨太阳能级多晶硅生产项目可行性研究报告7. 透明导电膜(TCO)玻璃项目商业计划书8. 200MW太阳能薄膜板厂及1GW太阳能发电站项目9. 循环经济静脉产业园项目可行性研究报告10. 治理矿渣废水及矿渣综合利用项目可行性研究报告11. 可再生资源回收加工中心项目可行性研究报告12. 某经济开发区循环经济产业园项目可研报告13. 电子废物拆解及处理项目可行性研究报告14. 年产20万吨绿色节能多高层钢结构项目可行性研究报告15. 收集、净化废矿物油项目可行性研究报告16. 高性能微孔滤料生产线建设项目可行性研究报告17. 工业废水及城市污水处理项目可研报告18. 太阳能节能设备项目可行性研究报告19. 高效节能生物污水处理项目可行性研究报告20. 年处理2000吨钕铁硼废料综合利用项目21. 山东烟台某文化产业园区可行性研究报告22. 文化创意旅游产业区项目可行性研究报告23. 3D产业动漫工业园项目可行性研究报告24. 四川省动漫产业基地项目可行性研究报告25. 创意产业园综合服务平台建设项目可行性研究报告26. 历史文化公园项目可行性研究报告27. 生物麻纤维绿色环保功能型面料生产线项目28. 氟硅酸综合清洁利用项目可行性研究报告29. 年产300万码研磨垫项目可行性研究报告30. 年产20万吨有机硅项目可行性研究报告31. 车用稀土改性镍氢动力电池生产基地建设项目可行性研究报告32. 12万吨/年磷精矿(浮选)、配套8万吨/年饲料级磷酸三钙项目33. 电石下游精细化工品生产装置建设项目可研34. 含氟高分子材料及含氟精细化学品系列产品项目35. 精细化工产业配套园项目建议书兼可研报告36. 大气颗粒物监测仪器生产项目可研报告37. 矿山机械及配件制造项目可行性研究报告38. 汽车配套高分子材料成型产品生产项目39. 年产3万吨异形精密汽车锻件项目可行性研究报告40. 汽车商业旅游综合体项目可行性研究报告41. 新建磁动力轿车项目可行性分析报告42. 4万吨PA6浸胶帘子线(含鱼网丝)项目申请报告43. 年产20万辆电动车项目可行性研究报告44. 扩建年产30000套各类重型汽车差速器总成生产线项目45. 高科技农业园区建设项目可行性研究报告46. 绿色农产品配送中心项目立项报告47. 富硒食品工业园项目可行性研究报告48. 采用生物发酵技术生产优质低温肉制品项目立项报告49. 蔬菜、瓜果、花卉设施栽培项目可行性研究报告50. 新型水体富营养化处理项目商业计划书51. 现代农业生态观光示范园区建设项目52. 5000吨水果储藏保鲜气调库可行性研究报告53. 我国国际生态橄榄油物流中心基地项目可行性研究报告54. 综合物流园区项目可行性研究报告55. 大型水果物流中心建设项目可行性研究报告56. 超五星级园林式温泉度假酒店可行性研究报告57. 信息安全灾难恢复信息系统项目可研报告58. “祥云”高校云服务平台成果转化项目可行性研究报告59. 气象数据处理解释中心项目申请报告60. 电子束辐照项目可行性研究报告61. 年产3000台智能设备控制系统电液伺服系统项目可行性研究报告62. 年产3000万根纳米碳碳素纤维加热管/加热板项目63. 压敏电阻片及SPD电涌保护器项目可行性研究报告64. 智能电网电能量综合管理系统项目可行性研究报告65. 10万套镁合金手提电脑外壳压铸生产线可行性研究报告66. 年产10万吨金属镁及镁合金加工生产项目可行性研究报告67. 38万吨废钢铁加工处理生产线项目可行性研究报告68. 年产80万吨铁矿石采选工程项目可行性研究报告69. 年产1万吨高性能铜箔生产项目可行性研究报告70. 年产3万吨碳酸二甲酯项目可行性研究报告71. 新建年产500吨钼制品生产线可行性研究报告72. 3万锭亚麻高档生态面料生产线项目立项报告73. 年产废纸再造30万吨白板纸并自备20000KW热电厂项目立项报告74. 年产6000万套烟用商标纸彩色印刷项目立项报告75. 11.6万立方米竹板材加工项目可行性研究报告76. 北京某小区汽车远程遥控监控防盗系统项目可研报告77. 山东淄博张周路花卉种植基地产业化项目78. 山东烟台某企业年产1000吨海红果汁产品扩建3万吨项目79. 韩国某品牌天然抗肿瘤新药进入中国市场商业计划书80. 大连某IT企业财务软件外包投资价值分析报告81. 电热水循环式床垫专利实施项目商业计划书82. 辽宁省朝阳市某企业年产12万吨鱼/禽饲料农业产业化发展项目83. 粉煤灰纤维及经纬线造纸三项专利产品项目84. 河北唐山某企业年产30吨超级电容器电极用多孔复合材料项目85. 杭州某企业年产30万吨630ERW大口径高频直缝焊管项目86. 江苏连云港某企业集团果蔬(脱水)加工项目87. 鄂尔多斯某企业年产250吨纳米二氧化钛粉体项目88. 广东惠州某企业集成电路封装项目89. 新疆某企业液态原料奶冷链物流系统改造项目90. 14万吨棉秸秆高密度压缩板材项目91. 湖南省双语智能幼儿园项目投资价值分析报告92. 烟台某企业5000吨蔬菜果品气调保鲜库建设项目93. 江苏某企业年产1万吨钢结构项目可行性研究94. 新疆石河子1500吨辣椒色素生产项目95. 河北邯郸某集团南瓜粉及系列产品加工建设项目96. 河北25mw非晶硅薄膜太阳能电池生产项目97. 杭州高新区某企业PDP等离子体大屏幕显示板项目98. 吉林省梅河口市100万只朗德鹅填饲、屠宰加工基地建设项目99. 湖南常德某集团特种钢结构涂料生产线项目100. 福建某生物科技有限公司引进战略投资者商业计划书101. 安康市再生资源回收加工中心项目可行性研究报告102. 福建省企业信息化项目资金申请报告103. 山东省某企业技术改造专项资金项目资金申请报告104. 武汉市某企业节能专项资金申请报告105. 重庆某集团引进年产200万台汽车直流电机生产线项目106. 鹤岗市绿色无害优质大米综合开发项目107. 山东省东营开发区某高新企业国家中小企业发展专项资金申请报告108. 大连市某企业环境保护专项资金申请报告109. 山东淄博某纺织集团青岛三万锭精梳天然彩色棉纺纱分厂建设项目110. 河南驻马店某企业彩钢夹芯板项目111. 辽宁凌源某企业年产15万吨超细矿石微粉可行性研究报告112. 辽宁鞍山年产20万吨630ERW大口径高频直缝焊管项目113. 北京昌平生态农业观光园区项目可行性研究报告114. 云南昆明某企业年产6000吨浓缩峰蜜生产项目115. 广东深圳150mm重掺硅单晶抛光片出口建设项目116. 衢州年产5万辆电动观光车及配套零部件项目117. 绿色充电电池投资价值分析报告118. 江苏南通米糠综合利用项目119. 广东东莞年产80万只节能灯和卤素灯项目120. 内蒙某企业年产15000吨氯化钡生产项目121. 西安某矿山机械制造公司粉碎机项目122. 湖南再制造产业园区项目可行性研究报告123. 河北某公司年产300吨磷酸铁锂项目可行性研究报告124. 上海某船舶制造有限公司80万吨/年拆船项目可行性研究报告125. 郑州某企业汽车铝合金轮毂镀膜加工项目126. 广州某企业胎盘系列化妆品生产项目127. 福建漳州某企业年产30吨白光LED荧光粉项目可行性研究报告128. 速溶型纤维蛋白胶产业化项目投资价值分析报告129. 临沂某化工企业年产20万吨保险粉项目可行性研究报告130. 某投资公司投资北京健康体检中心项目可行性研究报告131. 长沙某科研机构电热远红外高科技研发中心项目132. 青岛某企业年产10万套健身器材生产线项目可行性研究报告133. 河南某企业迁扩建年产8万吨碳素制品生产线项目134. 山东德州某企业年产15万台太阳能热水器建设项目135. 广东某企业年产5万台空气能热泵热水器项目136. 江西南昌化工循环产业园区项目137. 大连某企业年产4000台套不锈钢橱柜可行性研究报告138. 上海某公司瑜伽教练学校商业计划书139. 山西阳泉洗精长烟煤50万吨每年洁净化综合利用项目140. 北京某快餐集团直营20家连锁店可行性研究报告141. 广东梅州某集团甲流诊断试剂项目可行性研究报告142. 潍坊年产5000吨花生制品生产线可行性报告143. 山东淄博城市创意产业园可行性报告144. 齐鲁石化某企业20万吨PVC技改项目145. 齐鲁石化某企业乙烯燃气管件生产线技术改造项目项目146. 内蒙古某企业年产3万台/套新型太阳能水泵系统项目147. 河南平顶山20万吨PVC粒料与1.5亿平米环保型PVC壁纸联产项目148. 辽宁某企业燃油燃气锅炉项目149. 广西南宁铁路货场建设物流园区项目150. 济南微晶玻璃板材生产线投资项目151. 中油集团某机械厂CNG气瓶生产线技术改造项目152. 西安车辆GPS定位导航电子地图市场分析与投资项目153. 无锡某物联网高技术企业传感器项目154. 江苏常州60吨/年甲基戊炔醇项目155. 高纯金属材料投资项目价值分析报告156. 稀土永磁电机项目投资经济效益分析报告157. 全自动按摩椅项目投资价值分析报告158. 北京某高新企业Kx2100系列分布智能火灾探测系统项目159. 6000万平米胶粘制品生产项目可行性研究报告160.五万锭精梳纱生产线高新技术改造项目可研报告161. 年产10万吨超细矿石微粉可行性研究报告162. 年产2000万块新型空心砖生产线项目申请报告163. 年产2.0亿标块粉煤灰蒸压砖项目建议书164. 年产6000万块煤矸石空心砖项目可行性研究报告165. 年产500万平方米高档陶瓷墙地砖生产线项目可研报告166. 大理石板型材生产线项目可行性研究报告167. 年产8000万吨高性能建筑乳胶涂料可行性研究报告168. 云南红河州开远市方解石粉加工厂项目可行性研究报告169. 废矿物油再生利用项目可研报告170. 煤层气开发项目可行性研究报告171. 高新技术研发中心扩建项目可行性研究报告……更多案例请联系博思远略咨询公司案例研究中心【完】。
维修指南(第三十二期)柴油发动机曲轴后油封安装与维修
维修指南(2006年10月第三十二期)技术通报江铃陆风营销公司客户服务部编制总编:高旭源主编:李文强编辑:李华2006年10月27日曲轴后油封漏油及维修1. 拆下变速箱,拆下飞轮及后连接板,再拆下油底壳及垫,检查油底壳垫是否有漏油。
2. 拆除旧油封1) 如果旧油封是组合油封,按以下步骤操作:a. 拆下第5档主轴承盖,再拆下曲轴后油封橡胶部分。
b. 用扁口、较钝工具抵住油封的铁壳外缘面上(注意:不得与曲轴后端轴颈面接触),用锤轻轻击打,并转动曲轴,以便能击打铁壳不同位置,每次击打不能使铁壳位置移动过大,要保证铁壳整个面近似平行退出,严禁用螺丝刀等锐器直接撬铁壳拆下内圈,否则会损坏曲轴轴颈表面,造成不可修复的漏油。
2) 如果旧油封是橡胶油封,则拆下第5主轴承盖,将旧油封取出,同时对相关零件进行检查,由于紧固弹簧的作用导致曲轴磨损,可能会有起槽现象,如果有这种现象,将会降低PTFE油封的密封效果,会使油封线性导油受阻,不能起到密封作用,必要时视情况应更换曲轴。
3. 清洁轴承座与轴承盖的结合面,并在主轴承盖座与盖结合面(靠油封装配位置端)涂少量密封胶,且轴瓦上涂抹机油,装上主轴承盖及螺栓,此时不需拧紧螺栓。
4. 必要时测量曲轴的径向跳动,标准为0.035~0.08mm,极限为0.11mm。
由于变速器一轴与曲轴处在同一轴心线上,当曲轴产生径向跳动后,变速器一轴同样产生跳动,导致变速器轴承、齿轮磨损和松旷,致使整个传动系统产生一个微量的径向跳动。
在车辆重载条件下,尤其在四档行驶时,传动系统会产生强烈的共振跳动,反过来又加剧曲轴的跳动频率,造成曲轴后油封不能密封。
5. 将曲轴和后油封安装结合面清洁干净,在油封外圆均匀涂抹少量密封胶。
6. 将油封安装导筒放在曲轴后端上,油封套在导筒上,平行推至末端,取下导筒。
7. 将油封安装压筒插入曲轴后端面,拧紧压筒上的两个定位螺栓,使压筒与曲轴后端面贴合,转动压筒的推进螺栓,将油封整体推至曲轴后端上,拆下压筒,如图2a和2b所示。
曲轴后油封该怎么调整安装
曲轴后油封该怎么调整安装

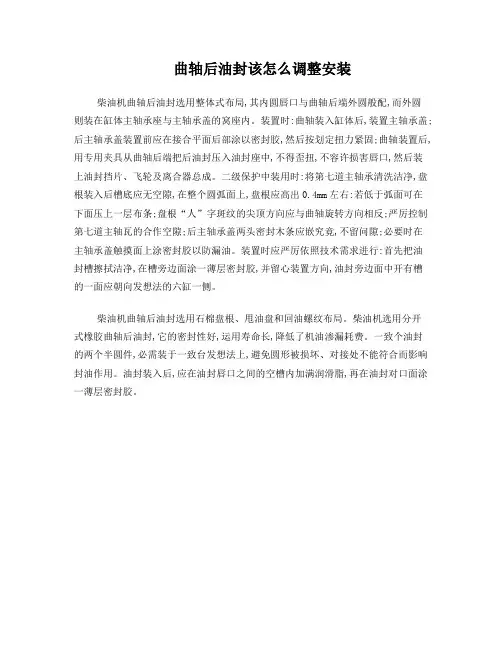

柴油机曲轴后油封选用整体式布局,其内圆唇口与曲轴后端外圆般配,而外圆
则装在缸体主轴承座与主轴承盖的窝座内。
装置时:曲轴装入缸体后,装置主轴承盖;后主轴承盖装置前应在接合平面后部涂以密封胶,然后按划定扭力紧固;曲轴装置后,用专用夹具从曲轴后端把后油封压入油封座中,不得歪扭,不容许损害唇口,然后装上油封挡片、飞轮及离合器总成。
二级保护中装用时:将第七道主轴承清洗洁净,盘根装入后槽底应无空隙,在整个圆弧面上,盘根应高出0.4mm左右:若低于弧面可在下面压上一层布条;盘根“人”字斑纹的尖顶方向应与曲轴旋转方向相反;严厉控制第七道主轴瓦的合作空隙;后主轴承盖两头密封木条应嵌究竟,不留问隙;必要时在主轴承盖触摸面上涂密封胶以防漏油。
装置时应严厉依照技术需求进行:首先把油封槽擦拭洁净,在槽旁边面涂一薄层密封胶,并留心装置方向,油封旁边面中开有槽的一面应朝向发想法的六缸一侧。
柴油机曲轴后油封选用石棉盘根、甩油盘和回油螺纹布局。
柴油机选用分开
式橡胶曲轴后油封,它的密封性好,运用寿命长,降低了机油渗漏耗费。
一致个油封的两个半圆件,必需装于一致台发想法上,避免圆形被损坏、对接处不能符合而影响封油作用。
油封装入后,应在油封唇口之间的空槽内加满润滑脂,再在油封对口面涂一薄层密封胶。
曲轴后端密封的方式

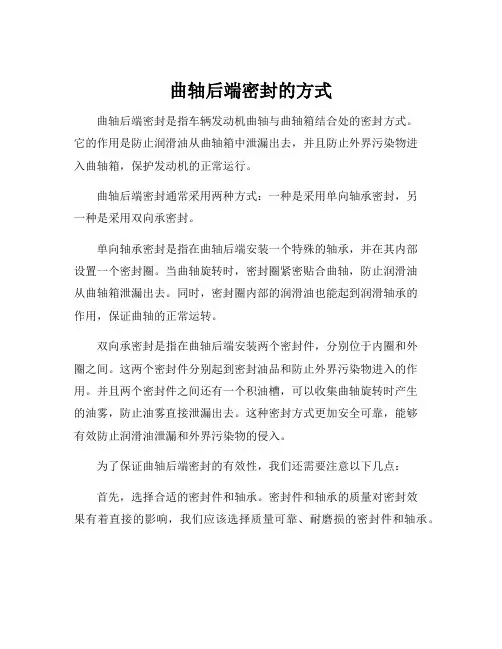

曲轴后端密封的方式曲轴后端密封是指车辆发动机曲轴与曲轴箱结合处的密封方式。
它的作用是防止润滑油从曲轴箱中泄漏出去,并且防止外界污染物进入曲轴箱,保护发动机的正常运行。
曲轴后端密封通常采用两种方式:一种是采用单向轴承密封,另一种是采用双向承密封。
单向轴承密封是指在曲轴后端安装一个特殊的轴承,并在其内部设置一个密封圈。
当曲轴旋转时,密封圈紧密贴合曲轴,防止润滑油从曲轴箱泄漏出去。
同时,密封圈内部的润滑油也能起到润滑轴承的作用,保证曲轴的正常运转。
双向承密封是指在曲轴后端安装两个密封件,分别位于内圈和外圈之间。
这两个密封件分别起到密封油品和防止外界污染物进入的作用。
并且两个密封件之间还有一个积油槽,可以收集曲轴旋转时产生的油雾,防止油雾直接泄漏出去。
这种密封方式更加安全可靠,能够有效防止润滑油泄漏和外界污染物的侵入。
为了保证曲轴后端密封的有效性,我们还需要注意以下几点:首先,选择合适的密封件和轴承。
密封件和轴承的质量对密封效果有着直接的影响,我们应该选择质量可靠、耐磨损的密封件和轴承。
其次,正确安装密封件和轴承。
密封件和轴承的安装质量直接关系到曲轴后端密封的效果,我们应该按照操作规范进行正确安装,并定期检查和维护。
此外,定期更换密封件和轴承。
密封件和轴承在使用一段时间后会出现磨损,如果不及时更换,会导致密封效果下降,甚至造成润滑油泄漏,严重影响发动机的工作。
最后,保持曲轴箱的清洁。
定期清理曲轴箱内部的杂物和沉积物,保持其清洁干净,能够有效防止污染物进入曲轴箱,保护密封件和轴承的正常工作。
总之,曲轴后端密封是发动机中非常重要的一个组成部分,它的质量和安装情况直接影响发动机的工作效果。
我们应该选择合适的密封方式,正确安装和维护密封件和轴承,并保持曲轴箱的清洁,保证曲轴后端密封的有效性,以提高发动机的使用寿命和工作效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
曲轴后油封设计方案
根据***提供的数据及使用条件我公司确定了曲轴后油封DL 130X150X15 F结构及尺寸如下图所示:
一.产品结构采用内包骨架结构,带副唇;尺寸标准采用GB/T 13871-92。
二.材料选用
1.橡胶材料3:选用氟橡胶(FKM),标准采用HG/T2811-96旋转轴唇形
密封圈橡胶材料标准XD7433,可以满足贵公司曲轴后油封的使用要求(密封介质:15W30 5W40 0W30;环境温度:-40℃~135℃以及使用期限等),我公司采用日本进口大金氟橡胶。
2.骨架材料2:根据国标GB/T9877.1-88选择骨架厚度1.2毫米,标准符
合08F-GB/T13237-91,骨架定位尺寸依据在设计油封外径压缩比时计算而得,冲孔尺寸根据产品断面形状而确定。
3.弹簧材料1:弹簧钢丝选用0.45mm,缠绕直径选用2.5mm,标准符合
70-B GB/T4357-89,公差范围及拉力值都有明确规定。
三.产品尺寸及公差范围
1. 主唇口尺寸及公差①:贵公司提供的轴径尺寸∮130 +0/-0.025,我公司
选用标准GB/T13871-92,设计尺寸为∮128±0.5,可以满足它的使用
条件(旋转速度:额定转速2600转,最高转速3200转,空转800转;
内部压力5PSIG MAX;外部压力为常压);主唇口尺寸、油封腰部厚度、腰部长度以及油封弹簧的规格配合决定了油封主唇口径向力的大小,
径向力的大小决定了油封主唇口的使用效果,径向力太小容易出现早
期泄露,径向力太大,摩擦力会加大,摩擦生热容易引起温度升高,
加快橡胶材料老化,摩擦力增大,也会加快主唇口橡胶的磨损,结果
是油封的使用寿命缩短。
2. 外径尺寸及公差②:根据贵公司提供的孔座尺寸∮150 +0/-0.025,我
公司选用GB/T13871-92标准,将外径尺寸设计为∮150 +0.50/+0.25,
外径采用外波纹形状,有利于安装,我公司根据产品大小及高度的不
同而制定了波纹的宽度及数量。
因为座孔材质为铝,产品是外波纹结
构,所以外径选用大公差带。
3. 副唇口尺寸及公差③:选用间隙配合∮150.4±0.3,副唇口主要目的是
防止泥土.颗粒等杂物进入主唇口,副唇选用间隙配合为了减小生热,
减小摩擦,以免升温过高导致主唇口性能失效。
4. R值④:采用0.4±0.25mm正公差带,是指从弹簧中心到油封主唇口
距离,这可以保证弹簧施加的力作用在主唇口上,又可以避免间距为
负值(如果该值为负值,油封就会泄露),该尺寸与主唇口油面角、空
气侧角度共同决定弹簧力在主唇口上的分配。
四. 回流线⑤:方向为左旋,目的可以更好的加强泵吸效应,使油封可以
更好的达到效果。
具体回油线的尺寸:回油线高度:0.07±0.02毫米,回油线过高容易引起静态漏油,回油线过低影响回油线的密封效果。
具体的尺寸、形状根据我们的标准在模具图上详细定义。
五. 油封的具体断面结构形状不再详细标明。
六. 产品外观质量按GB/T15326-94检查。
七. 产品标识(包括产品规格.商标等)。
