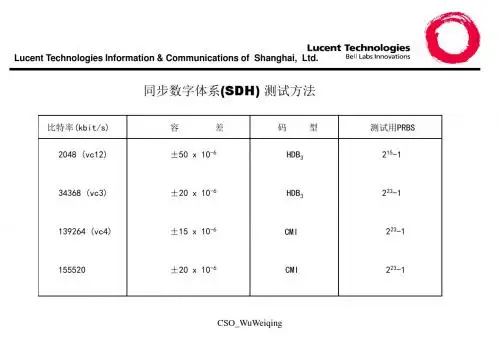

同步数字体系(SDH) 测试方法
比特率(kbit/s) 2048 (vc12) 容 差 码 HDB3 型 测试用PRBS 215-1
±50 x 10-6
34368 (vc3)
±20 x 10-6
HDB3
223-1
139264 (vc4)
±15 x 10-6
CMI
223-1
155520
±20 x 10-6
CMI
223-1
CSO_WuWeiqing
Lucent Technologies Information & Communications of Shanghai, Ltd.
3. 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 抖动和漂移性能测试 SDH 设备 STM-N 口输出抖动的产生 SDH 设备 STM-N 输入口的抖动容限 SDH 再生器的抖动传递特性 SDH 数字段的输出抖动 SDH 数字段输入口的抖动和漂移容限 PDH 支路口的输入抖动和漂移容限 PDH 支路口的映射抖动 PDH 支路口的结合抖动 CSO_WuWeiqing
同步数字体系(SDH) 测试方法
1. 1.1 光接口特性测试 光源工作波长 -- 光谱分析仪或光波长计 主纵模中心波长 最大均方根谱宽 σrms ( LED MLM) -- 光谱分析仪 σ2rms表示规定光谱积分区内的总功率，积分区的边界功率相对于主峰跌落 20dB-30dB. 最大 -20dB谱宽 ( SLM) -- 光谱分析仪 选取光功率下降到 - 20dB的点对应的波长 λ１和 λ２，σ -20=λ２- λ１。 最小边模抑制比 ( SLM) -- 光谱分析仪 在最坏反射条件下，全调制时，主纵模的平均光功率与最显著边模的光功率之比得最小值。 平均发送光功率 -- 光功率计 平均发送光功率是发送机耦合到光纤的伪随机数据序列的平均功率在 S 点的测试值。
SDH综合测试仪测试方法
XX37718的使用方法（测试SDH和2M部分）调度通信中心机务运行处2005年3月SDH光盘输出抖动、输入抖动容限的测试（以测试L-4.1 光盘为例）一、仪表（安捷仑37718）和被测试设备物理连接方法：1、将37718的光接口模块的OUT（常用1310nm或根据实际情况）、IN公共端口分别接至被测试光盘的IN、OUT端口，此时应该特别注意！（37718光接口模块的输出光功率为OdBm,输入接口的最大光功率为--3 dBm,所以为了保证37718 和光盘不受损坏，应该在连接前使用光衰耗器等调整37718和光盘的输入光功率值在安全范围内,测量后方可进行连接。
）2、2M（TU12）的环回：在被测试光盘下一个2M至某端口，假设将该STM-4光盘的第一个AU4的第63个VC12下到第63个2M物理端口，那么将第63个2M物理端口做硬件环回或做VC12-3-21的软件设备环回。
注：仪表加电前确保仪表已经可靠接地！二、仪表（安捷仑37718）的参数设置：1 、发送端参数设置：选择仪表盘上（TRANSMIT按键，在白色光标处选择SDH下移光标进入MAIN SETTING，下移光标进入黄色的SIGNAL属性，选择STM-4 OPT右移光标选择1310nm，右移光标选择LASER 0右移光标选择INTERNAL下移光标进入黄色的CLOCK I性，选择INTERNAL下移光标进入黄色的FREQUENCY OFFSET 属性，选择OFF下移光标保持FOREGROUN属性不变。
下移光标进入黄色的MAPPING属性，选择TU-12,左移光标选择AU-4,下移光标保持ASYNC 2Mb/s 属性不变。
下移光标进入黄色的2M OFFSET S性，选择0 ppm。
下移光标后，将光标左移到STM-1#选择1，将光标右移到TUG3#选择3,将光标右移到TUG2#选择乙将光标右移到TU#选择3，（注意3*7*3结构，通俗的说：1个STM-1中的63个2M被分装在3个TUG3中，每个TUG3中装载了7个TUG2 每个TUG2中装载了3个TU），下移光标进入黄色的TCM PATH!性，选择OFF,下移光标进入黄色的TU PAYLOADI性选择UNFRAMED下移光标进入黄色的PATTERN S性，选择2八23-1 PRBS右移光标选择INVERT设置完成。
课程11：sdh光接口参数
课程11：SDH光接口参数11.1目的1、了解常见光缆种类：G.652、G.653、G.654、G.6552、SDH设备接口类型3、SDH设备常用光接口参数：平均发送光功率、接收灵敏度、过载光功率11.2 常见光缆的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响。
（色散受限距离和衰耗受限距离）。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm 两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm 波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
G.655光纤主要用于波分系统，可以抑制波分系统中出现的“四波混频”。
11.3 光接口类型按照应用场合的不同，可将光接口分为三类：局内通信光接口、短距离局间通信光接口和长距离局间通信光接口。
不同的应用场合用不同的代码表示，见表3-1。
光接口代码一览代码的第一位字母表示应用场合：I表示局内通信；S表示短距离局间通信；L表示长距离局间通信。
SDH功能测试分析
、检验正确的机械安装 在网元每个通道（VC-n ）上进行BER 测试，以检查网元的安装是否正确，包括: … 在端口和数字配线架之间的电缆连接是否正确； …网元的基本电子性能（包括光性能）是否正常。
A 、基本测试框图:B 、测试步骤:1、配置网元，以便在所有已安装的支路端口上具有分 /插功能；-使每一支路端口与 STM-N 线路信号内的不同 VC-n 通道相连；-不要激活踪迹识别失配告警（以避免在测试设备中设置路径踪迹识别符）2、配置SDH 测试设备；-设置映射类型、VC-n 测试通道、映射进净负荷中的 -在待测通道中发送测试图案。
3、完成BER 测量（用较短的测量周期）；-检查SDH 测试设备的接收信号是否有误码和告警产生，如有失效（误码和告警），则根据下表1查找可能的原因。
SDH 功能测试PRBS 测试图案;支路环回表1机械安装失效的可能原因、检验至PDH支路端口的通道选路通过此测试以检验通过ADM或DXC勺通道选路是否正确，若不正确，指岀是那一个VC-n通道被网元终结（该通道将映射净负荷落地至PDH支路端口）。
A、基本测试框图网元控制计算机数字配翹（DDF）--------- U tJ支路环回B、测试步骤1、配置网元，在所选择的PDH支路端口上实现分/插功能；- 使每一被选的支路端口与STM-N线路信号内的不同VC-n通道相连；-不要激活踪迹识别失配告警（以避免在测试设备中设置路径踪迹识别符）。
2、配置SDH测试设备；-设置映射类型、VC-n测试通道和映射进净负荷中的PRBS测试图案；3、向待测VC-n通道发送BIP误码（B3或BIP-2）。
4、完成BER测量（针对BIP误码，采用适当的测量周期一对于很低的误码率将需要很长的测量周期）；5、分析结果；-如果测试设备只显示出接收到通道REI差错，说明被测通道已被终结，而净负荷已落地至支路端口；-如果测试设备显示出接收到发送的BIP误码，说明被测通道未被终结，已通过网元选路或落地至SDH支路端口；-如果出现失效，则根据表1检查可能的原因。
SDH传输测试报告
SDH传输设备测试报告局名：设备类型：测试人员：测试督导：测试仪表：测试日期：测试项目1.1 数量检查1.2 安装检查1.3 电压测试1.4 告警灯测试1.5 接收灵敏度1.62.5G，155M接口输入抖动测试1.7 2.5G 155M接口输出抖动测试1.8 映射抖动测试1.9 结合抖动测试2.0 2.5G光口测试2.1 全程光功率测试2.2 全程误码测试2.3 各段光路光衰测试2.5 2M测试1.1数量检杳要求：机架子架和机盘及其他设备数量满足面板配置图结果：（GOOD ， NOT GOOD）1.2安装检查要求：设备机械结构无损坏；机盘安装正确。
结果：（GOOD ， NOT GOOD）1.3电压测试要求：输入电压范围-42.0至-56.0V1.4告警灯测试1.5接收灵敏度1.62M 接口输入抖动测试网元名称: XJJ.YTEGSU01/LC502时隙：TS1-1 时隙：TS1-63网元名称: XJJ.EYJZ01/LC502时隙：TS1-1 时隙：TS1-63 1.7 2M接口输出抖动测试1.8映射抖动测试1.9 结合抖动测试●网元名称: XJJ.YTEGSU01/LC502 映射路径:1-1-1-1 极性相反的单指针规则单指标加一个双指针漏一个指针的规则单指针极性相反的双指针●网元名称: XJJ.EYJZ01/LC502 映射路径:1-1-1-1 极性相反的单指针规则单指标加一个双指针漏一个指针的规则单指针极性相反的双指针2.1全程光功率测试2.2全程误码测试端口：TS2-1 155M光口。
SDH电接口参数测试
SDH电接口参数测试1、比特率及容差、接口码型A、指标要求：比特率即二进制信号速率，定义为每单位时间内传送的比特数。
实际数字信号的比特率和规定的标称比特率多少有点差别，ITU-T规定了这种差别允许的范围，即容差。
见下表1。
输入口、输出口都应满足表1要求，输入口满足指能适应相应容差范围内的任何实际比特率，其它参数仍应满足指标；输出口满足指无论上游是何设备，数字信号从输出口送出，其实际比特率应在表1给出的容差之内。
表1：比特率及容差、接口码型指标要求B、测试基本框图：图1：比特率及容差测试框图C、测试步骤：（1）、输入口比特率及容差：---按图1接好电路，配置SDH测试设备使之产生相应表1的比特率及码型，使系统正常运行，确认SDH测试设备检测不到任何误码；---减少SDH测试设备的输出信号比特率，直到SDH测试设备刚好检测到任何误码的临界点，记下此时的频偏值（如到测试设备频偏设置的极限仍无误码，则记下此极限值）；---增加SDH测试设备的输出信号比特率，重复上一步骤；---记录下的频偏值必须超过表1中的容差限值；---更换其它输入口重复以上测试步骤。
（2）、输出口数字信号比特率： ---按图1接好电路，配置SDH测试设备使之产生相应表1的比特率及码型，使系统正常运行； --- 确认SDH测试设备的输出信号比特率无频偏，测试此时接收到的信号比特率频偏，其值应在表1所示容差限之内； ---更换其它输入口重复以上测试步骤。
2、出口信号波形A、指标要求：实际工作条件下，输出口通过电缆连接在数字配线架（DDF）上，由于电缆长度和阻抗等不确定因素，无法规范实际工作的输出口信号波形参数指标。
现在的输出口信号波形各参数都是在输出口终结规定的测试负载阻抗条件下所规定的指标，各级数字接口的输出口指标应符合表2的要求。
B、试用滤波器和探头要求：测试用滤波器的带宽要能覆盖被测信号，探头阻抗要高，电容要小，具体要求见表3。
表3：接口测试用滤波器和探头要求C、测试基本框图：D、测试步骤：---按表3选择示波器和探头，按测试框图接好电路；---将测试负载阻抗（75Ω电阻，误差小于±0.5%）或75Ω/50Ω阻抗变换器（若不用低电容高阻抗探头时）的75Ω侧接到待测的输出口上；---先校准零基线，方法是不给示波器送信号（输入端短路），将水平扫描线调到屏幕适当的位置（模板的标称0伏线）处；---将被测信号送入示波器，读出表2中各参数，应满足相应的指标；---对于139264和155520Kbit/s输出口，注意示波器用交流耦合（AC）方式。
SDH传输系统光接口输出功率的测量不确定度
表 1 序号
1 2 3 4 5 6 7 8 9 10 总和 平均
测量值 X i 0. 02 0. 03 0. 02 0. 02 0. 04 0. 02 0. 03 0. 02 0. 03 0. 02 0. 25 0. 025
3 《测试证书 》、《检测报告 》及《测试结果通 知书 》等
现在有部分检定或校准的技术机构 ,根据客户
送检的测量设备 ,在未获得相应授权或认可的能力 范围对外出具具有“中国特色 ”的《测试证书 》、《检 测报告 》及《测试结果通知书 》等 。使用单位或可以 重新送检到具有检定或校准能力的技术机构进行量 值溯源 ,或只能根据《检测证书 》内页中“检测结果 ” 栏内的数据 ,计算最大误差值 (绝对误差 、相对误 差 、引用误差 )可参考《校准证书 》、《校准报告 》的符 合性评定对证书 /或报告的结果进行评定 ,是否满足 原技术指标要求或检测工作要求 。
— 51 —
= (510 ×10- 3 ) 2 + 01102
+ (918 ×10- 3 ) 2 + (219 ×10- 3 ) 2 = 0110dBm
6 扩展不确定度
U = kuc ,由于四个分量中起决定作用的是 uB1这 一分量 ,它服从均匀分布 ,所以 uc 也服从均匀分布 , 取 k = 1165,即置信概率近似为 95% ,则
现代测量与实验室管理
文章编号 : 1005 - 3387 (2006) 01 - 0026 - 26
2006年第 1期
SDH 传输系统光接口输出功率的测量不确定度
席德熊 1 陈永红 2
SDH光接口测试
SDH光接口测试
姚勇
【期刊名称】《广播电视信息》
【年(卷),期】1999(000)010
【摘要】ＳＤＨ－同步数字序列－是为适应现在及将来的大量数据传输标准体系，建立一个公用数据通道。
从物理光纤到网络管理条件，不同网络结点设备接口的标准化，使各厂商的设备可以互联。
本文将讨论符合ＩＴＵ－ＴＧ．９５７建议的工程中常用的ＳＤＨ光接口部分测试项目。
【总页数】3页(P28-30)
【作者】姚勇
【作者单位】广东有线广播电视台
【正文语种】中文
【中图分类】TN913.24
【相关文献】
1.用SDH光接口参数评判色散补偿方案 [J], 王原丽;严小军
2.程控交换机中SDH光接口设计探讨 [J], 梁积枚
3.中兴SDH设备10G光接口板总线过度修复问题解析 [J], 刘康;姜海
4.基于SDH的STM-4光接口盘的软硬件设计 [J], 朱建芹;韩进
5.基于SDH系统2M光接口的继电r保护通道研究与应用 [J], 朱尤祥;刘磊;田明光;于秋生
因版权原因，仅展示原文概要，查看原文内容请购买。
SDH硬件指标测试
SDH硬件指标测试董延荣本测试以Agilent37718为主。
一、 光接口指标测试： 根据《光同步传输系统测试？，光接口指标共有18个项目，其中有关发送机参数的测试7项，有关接收机参数的测试5项，有关光通道参数测试4项，有关光接口定时的2项。
由于有些指标不需要在厂验环节测试，所以本文只介绍厂验中需要测试的一些指标。
1、平均发送光功率： 发送机发射的光功率与所传的数字信号中“1”占的比例有关，“1”越多发射光功率越大。
当传送的数据信号是伪随机序列时，“1”和“0”大致各占一半，所以测试时最好向光板送入信号，并根据速率选择适当地伪随机二元序列（PRBS），将这种情况下发送机耦合到光纤的光功率定义为平均发送光功率。
操作步骤：2、接收机最差灵敏度： 接收机最差灵敏度是指，达到规定的BER所能接收到的最低平均光功率。
这个指标应该有一定的富余度，一般为3dB。
这个指标的测试方法较多，生产线上一般采用支路侧挂2M误码仪的方法，而且很少用可变衰减器，只是通过手来调节发送端光接头的松紧度，在将要出误码时，拔出接收端光接头，用光功率计测量光功率。
在厂验时，由于使用的是Agilent的37718，并且在光板做了AU穿通，所以一般采用直接在群路侧利用37718挂误码的方法。
示意图如下，测量方法同上：即调节衰减器，在将出误码时，运行一般一分钟，若无误码，拔下被测有入口接收到这样的信号应能正常工作。
示意图如下， 37718的接收光功率应在－10～－20dB之间，这可以通过调节尾纤接头的松紧来实现，光功率可以直接从37718上读取。
在输入口分别加入正负，直至出项误码为止，此值即光输入口允许频偏。
5、光输出口AIS 速率： SDH 设备输入口丢失等情况下，应从向下游发AIS 。
接线图如下所示，二、 1、三、 抖动测试： 抖动测试的结果的单位为UI 。
UI 即Unit Interval ，单位间隔。
也就是同步信号两个有效瞬间之间的标称时间差，对于比特率为B 的信号相对应的单位间隔可按下式计算：BUI 1)(1= 各比特率信号1（UI ）对应的时间见下表，比特率（kbit/s） 1(UI)2048 488ns34368 29.1ns139264 7.18ns155520(STM-1) 6.43ns622080(STM-4) 1.61ns2488320(STM-16) 0.40ns1这里应注意：①输入抖动容限有网络和单机两种。
SDH测试
接收侧或 在再生器
R
R’ R”
被测设备
光功率 计
13
（续）
b.支路光接收
光 功率计
SDH分析仪 被测设备
光 衰减器
发 送 侧
接收
接 收 侧
发送
14
灵敏度及过载功率测试注意事项
调整光衰减器，逐渐加大或减小衰减值， 使误码检测器测到的误码尽量接近，但不 大于规定的BER； 断开R点的活动连接器，将光衰减器与光 功率计直接相连，即可读出所要的测量值 （R点的接收光功率PR)； 为了判断BER=1×10-x，一次观察的时间， 按所测比特数计，需要不少于10 ×10x比 特。
32
SDH系统误码测试 系统误码测试
SDH系统的误码测试方法可分成两大类，即停业 务测试和在线测试。在维护工作中，一般对于较低的 网络级较多地采用停业务测试，而对于较高的网络级 由于停业务测试对业务影响面太大，较多采用在线测 试。 SDH系统的误码测试有三种被测实体，即通道、 复用段和再生段。
3
关于第Ⅰ 关于第Ⅰ类光接口的主要参数
光接口的表示 光接口的位置 发送机的主要参数 接收机的主要参数
不同的光接口用不同的代码来表 示，代码由一个字母和两个数字 组成。 第一个字母表示应用的场合和传 输距离，第一个数字表示STM-N 的等级，第二个数字表示光纤类 型 例如：S-1.2 表示局间短距离通信（目标距离为 2～15KM）,速率为STM-1,工作波长为 1550nm，用G.652光纤
测试光纤 图案发生器 被测设备 光功率计
7
光功率测试（ 光功率测试（续）
平均发送光功率表中给出了最大和最小平均发送光功率。这 并不意味着受检产品的平均发送光功率在此范围内就合格，应根 据需要，在该范围内选一个具体的数值作为指标，同时按照激光 器的类型或厂商产品说明选定发送机的余度。
SDH设备2M外时钟口测试方法
SDH设备2M外时钟口测试方法1.内部振荡器自由振荡工作方式的输出频率准确度指标要求：≤±4.6ppm测试方法：时钟模块在自由振荡工作方式，测试仪表接2M外时钟输出口，或者接SDH设备光输出口。
测试仪表的准确度应优于0.1ppm2.输出口波形指标要求：符合ITU-T, G..703模板，同2M业务口。
测试方法：2M外时钟输出口通过75Ω适配器接示波器，调用标准模板观察输出口波形。
3.输入口允许衰减指标要求：在1024kHz处，允许衰减0～6dB，同2M业务口。
测试方法：PDH仪表产生2M信号，频偏为0，PCM30CRC帧结构，all zeros 码，通过0～6dB衰减器接2M外时钟输入口，时钟模块应能锁定在仪表送来的外时钟，并保证：无告警，无时钟基准倒换，不进入保持状态。
4.牵引出范围（又称失锁范围）指标要求：≥+4.6ppm，≤-4.6ppm测试方法：PDH仪表产生2M信号，PCM30CRC帧结构，all zeros码，时钟模块锁定在仪表送来的外时钟。
调整仪表产生2M信号，逐渐加大正频偏量，直至时钟模块失锁，同样方法测试负频偏时失锁范围。
5.牵引入范围（又称捕捉范围）指标要求：≥+4.6ppm，≤-4.6ppm测试方法：PDH仪表产生2M信号，PCM30CRC帧结构，all zeros码，频偏为+5ppm，先不连接到外时钟输入口。
时钟模块在自由振荡或保持状态。
连接仪表2M输出到时钟模块外时钟输入口，观察时钟模块是否能锁定仪表送来的外时钟。
如果可以，断开连接，增加频偏量再试，直至时钟模块不能锁定仪表送来的外时钟临界频率。
同样方法测试负频偏捕捉范围。
6.输入口输出口反射衰减指标要求：输入口50～102kHz ≥12dB102～2048kHz ≥18dB2048～3072kHz ≥14dB输出口50～102kHz ≥6dB102～3072kHz ≥8dB同2M业务口。
测试方法：使用网络分析仪测试7.输入抖动容限指标要求：符合ITU-T G..813图9模板1.SDH分析仪产生2M信号，PCM30CRC帧结构，all zeros码，频偏为0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SDH光接口参数测试
一、平均发送光功率
A、指标要求：
发送机的发送功率定义为发送参考点（S参考点）所测得的发送机发送伪随机序列（PRBS）信号时的平均光功率。
其指标要求见表1：
表1：SDH光接口平均发送光功率指标
B、基本测试框图：
C、测试步骤：
1、按照图1进行配置连接；
2、SDH测试设备发送规定传输比特率、码型和长度的伪随机信号；
3、用标准测试光纤软线将待测光端机的发送端输出活动连接器与光功率计输入活动连接器相连，在光功率计上读得的光功率数值就是要测的平均发送光功率。
注：该项指标的测试尽管简单，但测量准确度却往往并不太理想，常可能超过0.5dB，因此，必须对光源、检测器（光功率计）、校准程序及环境条件按规定进行严格的要求，以控制测试偏差。
此外，采用标准测试光纤软线进行测试也是减小测试误差的重要手段。
二、眼图模板
A、指标要求：
在高比特率光通信系统中，发送光脉冲的形状不易控制，常常可能有上升沿、下降沿过冲、
下冲和振铃现象。
这些都可能导致接收机灵敏度的劣化，需要严加限制。
为此，ITU-T G.957规定了一个发送眼图的模板，如图2，模板参数列于表2中。
采用眼图模板法比较简便，而且可能捕捉到一些观察单个孤立脉冲所不易发现的现象。
但测试结果与所选择的测试参考接收机（光示波器）密切相关，因此其低通滤波器必须标准化。
表2：眼图模板参数
B、基本测试框图：
使用专用光示波器进行发送机眼图模板的测试，使测试变得很简单。
测试配置如下图：
C、测试步骤：
1、按图3所示进行配置连接；
2、用测试光纤将光发射机的输出端接至光示波器的输入端；
3、在光示波器内内置有各级STM-N信号眼图模板，将眼图信号套入模板后进行观察及分析，看眼图波形是否完全落入模板的规定范围内。
三、接收灵敏度
A、指标要求：
接收机的灵敏度定义为接收参考点（R参考点）处为达到1⨯10-10（长途为 1⨯10-11）的BER(误码率)值所需要的平均接收功率的最差可接受值。
接收灵敏度表示了接收机接收微弱光信号的能力，是系统再生中继段设计的重要依据，往往代表了设备的质量水准。
ITU-T G.957规定的SDH设备接收灵敏度见表3：
表3：SDH光接口接收灵敏度和最小过载点指标B、基本测试框图：
图注：上图为在支路口上进行误码率测试的测试配置，虚线连接方式为简易方式，但测试准确度不高（详见测试步骤注解）；
若在实际系统中测试，可不需两端STM-N线路环回（这样可少用两个光衰减器），但必须在系统中每个网络单元环回相应支路，以保证BER测试的正确性。
若要在STM-N线路上进行误码率测试，虽然可适当减少测试时间，但是测试BER时须环回所有的支路口，以便进行正确的误码率测试，这对于只有少量支路口的被测网络单元是可行的，但若被测网络单元有大量支路口的情况，这将带来大量的工作量，延长测试时间。
C、测试步骤：
1、按照图4进行配置连接，使系统正常工作；
2、SDH测试设备发送规定传输比特率、码型和长度的伪随机信号；
3、将可变光衰减器衰减量置于最大值，然后慢慢减小衰减量直至SDH测试设备上的BER指示降为1⨯10-10（或1⨯10-11）并等待一适当长的时间，至少不短于表4中的数值；
4、维持光衰减器不变，拉开被测网络单元接收机的活动连接器，用精密测试光纤软线将光衰减器输出连至光功率计输入口，所测得的光功率数值即为接收机灵敏度，其值应小于表3所规定的数值。
注1：接收灵敏度测试的准确度主要取决于光功率计准确度以及光发送机是否为实际相连的光发送机。
因此在测试中一般不要用本端发送机来代替实际对端发送机，否则有时会引入不小的误
差。
注2：由于误码的出现是随机的，因此必须保证有足够的测试时间，使得测试时间内至少能检测到一个误码。
所需测试时间与传输速率和误码率都有关系，速率越低，误码率越小，所需测试时间越长。
表4中列出的测试时间仅以出现一个误码计算，实际测试时间还要更长，通常为表中数值的三倍。
要求的测试结果越准确，所需测试时间也越长。
表4：最小测试时间
四、动态范围
A、指标要求：
见表3，表中最差接收灵敏度与最小过载点之差即为接收机动态范围。
B、测试基本框图：
同接收灵敏度度测试配置。
C、测试步骤：
动态范围测试通常与接收灵敏度测试结合在一起，完成灵敏度测试后紧接着进行动态范围测试，主要测试步骤如下：
1、在完成灵敏度测试后，将可变光衰减器接回到被测网络单元接收机，减小光衰减器的衰减量，将使误码率优于1⨯10-10（或1⨯10-11）。
如果继续减小光衰减器的衰减量将最终会使误码率值再次恢复到1⨯10-10（或1⨯10-11），此时拉开接收机的活动连接器，用精密测试光纤软线将光衰减器输出连至光功率计输入口，所测得的光功率数值即为接收机过载功率。
如果继续减小光衰减器的衰减仍不能使误码率恢复到1⨯10-10（或1⨯10-11），则应去掉光衰减器，若仍不能使误码率恢复到1⨯10-10（或1⨯10-11），则应将可变光衰减器远端（与远端网络单
元发送口相连端）连至本局被测网络单元发送口，重新调节可变光衰减器的衰减量可以测得BER 恢复到的过载功率。
2、按照动态范围的定义，只需用接收机过载光功率减去接收灵敏度，即得动态范围值。
其值应大于表3中最小过载点与最差灵敏度的差值。
注：动态范围测试的准确度主要取决于两次光功率的测量准确度以及光发送机是否为实际相连的光发送机。
因此测过载功率时只要能用实际对端发送机测出的，就不要用本端发送机来代替。
