CMJ一17A液压钻车岩石作业线
CMJ2-17说明书印刷版
CMJ2-17煤矿用液压掘进钻车执行标准MT/T199-1996Q/HT1101-2010使用说明书张家口宣化华泰矿冶机械有限公司出版日期：2010-2目录安全警示第一章 CMJ2-17煤矿用液压掘进钻车概述第一节 CMJ2-17煤矿用液压掘进钻车型号说明第二节 CMJ2-17煤矿用液压掘进钻车结构第三节 CMJ2-17煤矿用液压掘进钻车参数第二章钻车结构特征及工作原理第一节结构特征及工作原理概述第二节行走机构第三节液压凿岩机构第四节液压系统第五节压气系统第六节供水系统第三章钻车操作说明第一节钻车的操纵第二节钻车的启动和行走第三节钻车的凿岩作业第四节岩石的可钻性和可凿性第四章钻车的解体安装与调试第一节解体第二节钻车安装要求第三节调整工作的要求第四节液压系统的调试第五节气路系统的调试第六节水路系统的调试第五章钻车的维护润滑及保养第一节概述第二节保养周期第三节钻车的润滑第四节保养细则第五节液压油箱的维护保养第六章电气系统第七章钻车操作规程附录 HYD200型液压凿岩机使用说明安全警示安全警示标志危险：1、维修时不得改变本安电路和与本安电路有关的元器件的型号、规格及参数。
2、隔爆产品严禁带电开盖，防止失爆。
3、钻车严禁更改配置表中的电气设备。
4、钻车行走时，电缆必须有专人负责拖拉，防止压坏，造成事故。
5、调整履带涨紧机构时，千万不能拧下单向阀，以防弹出伤人。
6、维修时，必须先切断电源，才能打开箱盖进行维修工作，否则将造成人身伤害。
7、本机以液压为动力，液压系统较为复杂，操作人员应熟悉液压系统。
使用时，液压凿岩冲击工作压力不得超过16MPa，回转工作压力不得超过15MPa；推进机构的最大压力不得超过12MPa，钻臂以及其它辅助机构的工作压力不得超过17.5Mpa，液压系统规定的额定值、行走机构的工作压力不得超过20Mpa。
停机时，应可靠地关各闭进液阀门，防止各液压驱动机构自动开启，尤其应严防钻臂自动开启击伤、砸伤工作面作业人员，防止液压钻机、推进机构自动开启伸展而造成人身事故。
CMJ17HT掘进液压钻车系列
CMJ17HT掘进钻车系列
产品简介
CMJ17履带式全液压掘进钻车主要适用于煤矿、冶金、水电、铁路、公路等部门的巷道、隧道、涵洞的掘进工程，该钻车采用全液压凿岩系统，双臂凿岩，凿岩速度快，工作效率高，凿岩速度可达0.8—2.0米/分；液压系统先进，设有凿岩机自动返回及防卡钎装置，操作方便，安全可靠。
该车车身小、结构紧凑、重心低、机动灵活，采用履带行走方式，工作稳定，爬坡能力强，可用于斜巷作业。
灵活的液压凿岩结构对巷道的工作面、顶板、侧帮、底版均能凿岩作业。
该机不仅能钻凿掘进炮孔，根据断面大小情况，装上适当的推进器后，还能很方便的钻凿锚杆孔。
CMJ17钻车采用模块式结构，拆装方便，动力一体化，能耗低，可大幅度改善工作环境，提高施工效率和施工质量。
详细参数
技术参数。
CMJ2-17液压钻车技术规格书
XX能源有限公司CMJ2-17型全液压掘进钻车技术规格书二〇一四年九月十二日CMJ2-17型全液压掘进钻车技术规格书根据生产需要，XX能源有限责任公司需要购置一台CMJ2-17型全液压掘进钻车，通过与生产厂家沟通对全液压掘进钻车配置及技术参数做以下要求。
一、使用基本条件1、开拓巷道最小净断面为（宽×高）4000 mm×3200mm，最大净断面为（宽×高）4300mm×3200 mm。
2、巷道环境条件：有瓦斯、煤尘、空气潮湿，空气湿度大于90%。
3、巷道走向倾角：0°～24°，局部最大26°。
巷道侧向倾角：0°～10°，局部最大18°。
4、运输路线巷道最小尺寸（宽×高）：3000mm×1900mm。
5、工作面供电电压：660/1140V。
三、主要技术要求1、全液压钻车必须符合新版《煤矿安全规程》和《煤矿安全质量标准化标准》的有关规定。
具有煤矿安全安全标志（包括单项设备安全标志证书）、产品合格证、产品试验报告、防爆合格证。
2、电器部分符合《爆炸性气体环境用电气设备》GB3836.2.2000的要求；液压系统符合GB3766-83《液压系统通用技术条件》，系统冲击小，管路连接可靠，无泄漏。
3、全液压掘进钻车各部件材质和性能适应井下恶劣条件，耐磨损、寿命长。
机构对巷道端面、顶板、侧帮均能实现凿岩作业。
4、整机液压元件选用国际知名品牌，主要液压元件(液压油泵、多路换向阀组、行走减速机、行走马达、回转马达、各种控制阀芯)选用原装进口元件；液压系统具备完善的保护装置，包括防卡钎保护装置；液压冷却装置采取板翘式冷却装置或风冷装置。
液压系统具备节能性、高效性、可靠性。
5、液压系统简单，各类管路布置合理，便于检修维护。
6、行走减速机必须采用与主机跨置式连接，严禁采用与主机架用螺栓紧固连接。
7、整机采用模块式结构，拆卸方便，便于解体；安装，检修空间大。
CMJ2-17(A)型全液压双臂凿岩钻车
步提 高 井 下装 载 、 提升、 运输 能 力 ， 为加 快 巷 道
施 工进 度 ， 保证 首采 面早 日投 产创造 了条 件 。
３ 结 语
（ １ ） 对 于 内蒙 古等西 部地 区弱 胶结地 层 ， 选 取 合 理 的凿井 方 案 至关 重 要 。冻 结 法是 首 选 ； 再 根
工中， ２ 个 工 作 面 平行 作 业 ， 对管理要求高 ， 一 定 要做好 安全 防护 工作 。 （ ５ ） 该 矿主井井筒到底 ， 井 筒 装 备 安 装 完 成 后， 可利 用 永久 提 升 系统 ， 采 用 箕 斗提 升矸 石 ， 提 高矿 井基 建期 间的 出矸效 率 。 参 考文献 ：
５ ｍｘ ３ ． ５ ｍ（ 宽 ×高 ） ， 最 小 转 弯半 径 ６ ｍ， 履 带 行 走 速 度 ２ ｋ ｍ／ ｈ ， 爬 坡 能 力 士１ ４ 。 。钻 孔 直 径 ２ ７ ～４ ２ ｍｍ， 钎 杆 长 度 ２ ８ ７ ５ ｍｍ， 钻孔深度 ２ ５ ３ ０ ｍｍ， 凿 岩 机 冲击 能 量 ２ ０ ０ Ｊ 。 钻
配套 合理 的机械 化作 业线 ， 最高施 工 进度 为 ： 综 掘
５ ０ ０ ｍ／ 月， 掘锚 ８ ０ ０ ｍ／ 月， 连采 １ ０ ０ ０ ｍ／ 月。
据地 质条件 和巷 道 断 面 特征 ， 合理 配 套 巷 道施 工
机械 化作业 线 ， 促 进深 立 井 和 巷 道施 工 技 术 水平 的提 高 ｊ 。 （ ４ ） 应 开展 西部地 区软岩支 护机 理研究 ， 结合
［ １ ］ 杨 维好 ．门克 庆 煤 矿 冻 结 段 单层 井 壁 技 术 研 究 Ｅ Ｒ］ ．徐 州 ： 中 国 矿 业大 学 力 学 与 工 程 建 筑 学 院 岩 土 工 程 研 究 所 、 中 国 矿 业 大 学深 部 岩 土 力 学 与 地 下 工 程 国家 重 点 实 验 室 ， ２ ０ ０ ９ ． Ｅ ２ ］ 崔 云 龙 ．简 明建 井 工 程 手 册 （ 上册） ［ Ｍ］ ． 北京 ： 煤炭工业 出
煤矿炮掘岩巷作业线标准
煤矿炮掘岩巷新型作业线标准一、推广项目1.推广液压掘进钻车；2.推广挖掘式装载机；3.推广巷道修复机；4.推广气动行吊；5.推广移动式转向行吊；6.矿车连续牵引装置；7.皮带连续接车装置；8.推广风动高效全封闭抽尘净化装置；二、炮掘岩巷新型作业线标准迎头设备配备1.钻眼设备：采用CMJ2-17液压掘进钻车施工炮眼。
2.装、运设备：采用ZWY-160/56.5L挖掘式装载机装岩，SD-80胶带机运输，胶带机头采用8T回柱绞车牵引矿车接皮带运输，后路CDXT-5B电瓶车牵引矿车运输。
3.支护设备：采用液压锚杆钻机及全液压凿岩机支护。
4.采用SDL250-2.0型上料机上料，PTS7型喷射机喷浆。
5.通防设备：采用FBDY№6.0/2×15型局部通风机通风，KCS-175ZL湿式除尘风机降尘。
6.其他设备：采用WPZ-37煤矿用巷道修复机挖掘水沟。
三、劳动组织采用“四六制”正规循环作业方式施工，“七掘三喷”组织生产，即：劳动组织每两天为一个循环周期。
第一天四班掘进，喷浆班插夜班后路复喷，检修班插早班检修；第二天三班掘进，夜班采用双喷浆机喷浆，其中：一个喷浆组迎头初喷，一个喷浆组后路复喷。
人员配备：生产班每班9人：迎头工7人，辅助工2人；喷浆班8人；检修班7人；水沟掘砌工4人；验收员2人。
工作面在册共计57人，平均日出勤48人，出勤率84％。
四、循环进尺：采用大循环方式施工，每班一个循环，循环进尺1.8m。
五、工艺流程：1.生产班施工工序：交接班→安全质量检查→液压掘进钻车钻眼→装药爆破→挖掘式装载机初步排矸→机载液压前探梁进行临时支护→拱部以上锚网支护→挖掘式装载机集中出货→帮部锚网支护→整改质量、清理。
2.喷浆班施工工序：交接班→安全质量检查→设备调试、喷浆准备→喷浆→回收回弹料→清理卫生。
3.水沟施工工序：施工准备→使用巷道修复机挖毛水沟→看线定位→支设模板→浇灌混凝土→水沟沿抹面压光→水沟养护→拆除模板。

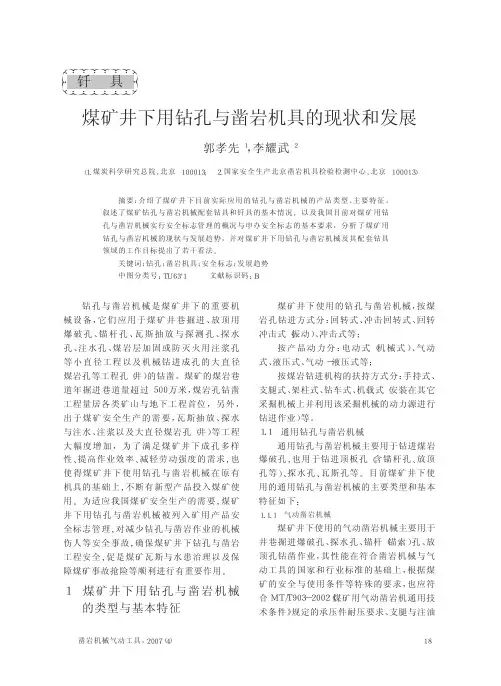

煤矿井下用钻孔与凿岩机具的现状和发展
钎具"!"!!!!!!"!"钻孔与凿岩机械是煤矿井下的重要机械设备，它们应用于煤矿井巷掘进、放顶用爆破孔、锚杆孔、瓦斯抽放与探测孔、探水孔、注水孔、煤岩层加固或防灭火用注浆孔等小直径工程以及机械钻进成孔的大直径煤岩孔等工程孔（井）的钻凿。
煤矿的煤岩巷道年掘进巷道量超过５００万米，煤岩孔钻凿工程量居各类矿山与地下工程首位，另外，出于煤矿安全生产的需要，瓦斯抽放、探水与注水、注浆以及大直径煤岩孔（井）等工程大幅度增加，为了满足煤矿井下成孔多样性、提高作业效率、减轻劳动强度的需求，也使得煤矿井下使用钻孔与凿岩机械在原有机具的基础上，不断有新型产品投入煤矿使用。
为适应我国煤矿安全生产的需要，煤矿井下用钻孔与凿岩机械被列入矿用产品安全标志管理，对减少钻孔与凿岩作业的机械伤人等安全事故，确保煤矿井下钻孔与凿岩工程安全，促是煤矿瓦斯与水患治理以及保障煤矿事故抢险等顺利进行有重要作用。
１煤矿井下用钻孔与凿岩机械的类型与基本特征煤矿井下使用的钻孔与凿岩机械，按煤岩孔钻进方式分：回转式、冲击回转式、回转冲击式（振动）、冲击式等；按产品动力分：电动式（机械式）、气动式、液压式、气动－液压式等；按煤岩钻进机构的扶持方式分：手持式、支腿式、架柱式、钻车式、机载式（安装在其它采掘机械上并利用该采掘机械的动力源进行钻进作业）等。
１．１通用钻孔与凿岩机械通用钻孔与凿岩机械主要用于钻进煤岩爆破孔，也用于钻进顶板孔（含锚杆孔、放顶孔等）、探水孔、瓦斯孔等。
目前煤矿井下使用的通用钻孔与凿岩机械的主要类型和基本特征如下：１．１．１气动凿岩机械煤矿井下使用的气动凿岩机械主要用于井巷掘进爆破孔、探水孔、锚杆（锚索）孔、放顶孔钻凿作业，其性能在符合凿岩机械与气动工具的国家和行业标准的基础上，根据煤矿的安全与使用条件等特殊的要求，也应符合ＭＴ／Ｔ９０３－２００２《煤矿用气动凿岩机通用技术条件》规定的承压件耐压要求、支腿与注油煤矿井下用钻孔与凿岩机具的现状和发展郭孝先１，李耀武２（１．煤炭科学研究总院，北京１０００１３；２．国家安全生产北京凿岩机具检验检测中心，北京１０００１３）摘要：介绍了煤矿井下目前实际应用的钻孔与凿岩机械的产品类型、主要特征。
液压钻车说明书.
CMJ2-17煤矿用液压掘进钻车培训资料2012年9月1日CMJ2-17煤矿用液压掘进钻车型号说明补充特征：钻臂数量第二特征：履带式（略）第一特征：J-掘进产品类别：煤矿用液压钻车一行走机构车架体为焊接的刚性底盘结构，是全机的基础。
后部的内腔为钻车的主油箱。
前部左右两侧各安装一个油缸稳定支腿，供凿岩时支承稳车之用，车架体前部的上平面供安装左右钻臂座之用，钻臂铰接在钻臂座上。
车架中部安装有司机座椅。
车架体后部上平面安装有泵站，电动机，冷却器，电控箱，副油箱。
副油箱下部与主油箱接通。
泵站包括有：两联主泵、一联辅泵、弹性联轴器、空压机及油雾器等。
为安全起见泵站有网板箱形防护罩盖。
行走驱动装置有两条履带，每条单独用液压马达作动力，通过减速机驱动使车辆行驶。
履带板采用三齿式，其刚性韧性好。
支重轮采用先进的浮动密封，运行平稳可靠、保养省时省力。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸组成。
涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶过程起缓冲作用。
采用黄油调整履带松紧极为方便可靠。
引导轮起转向、支承、履带涨紧三大作用。
行走减速机采用国际流行的内藏式行走减速机（二级行星减速），减速机是带内置式液压马达极紧凑的传动部件。
该减速机为原装进口件。
其主要特点是结构紧凑，占有空间小、重量轻、传动比大、安装简单、换油方便、启动效率高、运转噪声低。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸等组成。
履带涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶时起缓冲作用，调整涨紧度时使用高压黄油枪将黄油注入涨紧油缸，或拧下油缸单向阀前的油嘴排泄黄油来实现。
由于涨紧油缸在涨紧弹簧作用下处于受压状态，顶开单向阀能开始排泄黄油即可。
合理的涨紧度在驱动轮与引导轮之间测量，合理的下挠度不大于15~20mm，左右履带的调整应保持一致。
二液压凿岩机构液压凿岩机构主要包括：钻臂、钻臂座、推进器和凿岩机等。
钻臂一端由销轴与钻臂座铰接，另一端与推进器摆动架转座铰接，钻臂座固定在钻车车架底座上，推进器由推进器摆动架、推进器导轨、推进油缸、补偿油缸、液压凿岩机拖板和钢绳缠绕机构组成。
安全高效型矿井建设实践
安全高效型矿井建设实践魏礼刚（新汶矿业集团公司华丰煤矿，山东泰安271413）摘要华丰煤矿以建设“安全高效型矿井”为目标，以矿井灾害治理为核心，坚持走科技治灾道路，加大矿井科技投入，建立矿井灾害治理与防治体系，提高矿井抗灾能力和安全可控程度，全力以赴确保了矿井安全、高效发展。
关键词安全高效冲击地压治理防火防水中图分类号F270．7文献标识码BPractice on building of Safe and Efficient Coal MineWei Li－gang（Huafeng Coal Mine of Xinwen Mining Group Co．，Ltd．，Taian，Shandong，271413）Abstract Huafeng Coal Mine stickes to bring the disaster under control by scientific technology，and increase investment in mining technology．Building "safe and efficient coal mine"is Huafeng Coal Mine’s goal，governing disaster is its core．The mine disaster management and prevention system is estab-lished，the resilience and security control is improved．Key words Safe Efficient Rock burst control Fireproof Waterproof华丰煤矿以建设“安全高效型矿井”为目标，以矿井灾害治理为重点，大力实施以“采掘生产机械化”、“辅助系统自动化”和“安全监测数字化”为中心的“科技兴安”战略，积极引进、开发和推广应用新工艺、新技术、新设备，确保了矿井高产、高效、平稳、健康发展。
CMJ2—17HT型液压钻车在一矿的应用
CMJ2—17HT型液压钻车在一矿的应用【摘要】为实现大断面开拓岩巷的快速掘进，阳煤一矿在装备机械化、成套作业线方面进行了积极探索和应用，在钻眼机具上使用了液压钻车机械化作业替代人工和风钻工艺，本着钻眼效率和深度的提高，为中深孔爆破提供了条件，从而实现了掘进水平明显提高。
【关键词】岩巷；机械化；应用引言机械化程度是制约岩巷掘进单进水平的主要因素，装备机械化是实现岩巷快速掘进的关键。
阳煤集团一矿开拓大巷原来的施工以钻爆法工艺为主，由于钻眼仍采用气腿凿岩机施工，造成钻眼时间消耗大，整体效率低，已经不能适应大断面岩巷快速掘进的要求。
为提高开拓岩巷掘进效率和积极改进施工工艺，2013年开始在北翼皮带巷推广了以液压钻车+侧装机配套的岩巷掘进作业线，在装备配套应用和掘进效率提升上取得了良好效果。
一、工程概况1.1巷道布置北翼皮带巷为全岩掘进的开拓大巷，距离井底车场达到2200m，南部30m 煤柱外为相同层位平行布置的轨道大巷，其余相邻周围为15#煤采空区，为减少矿压影响和优化通风考虑，其布置在15#煤下方20m层位，将服务于以里所有采掘工作面，服务年限在30年以上。
1.2地质资料该巷道为水平穿层巷道，施工区域揭露的基本岩层为：灰黑色砂质泥岩，厚2.31m；灰黑色细砂岩，厚2.25m；16#煤，厚0.15m；深灰色石灰岩，厚3.15m；硬度系数f≈5-12。
1.3巷道支护巷道断面形状为半圆拱形，毛宽4.8m，净宽4.6m，毛高3.9m，净高3.8m，直墙高 1.5m，千分之四坡度水平巷道。
支护形式：采用锚杆+钢筋网（顶）/金属网（帮）+喷浆联合支护，锚杆间排距均为0.8m，顶锚杆垂直于拱形轮廓面辐条状布置，帮锚杆垂直于直墙布置。
1.4劳动组织开三队在册68人，包括队干等职能人员8人，正常出勤58人，出勤率基本保持在85%。
采用“三八”工作制，一掘一锚，两掘一喷的作业方式，每个班一个正规循环。
二、设备配套及布置2.1设备名称及型号1.液压钻车型号：CMJ2-17HT，数量：1台，生产厂家：河北宣化华泰矿冶机械公司；2.侧装机型号：ZCD-60R，数量1台，生产厂家：北京中煤矿山工程公司；2.2设备主要技术参数1.液压钻车：钻孔速度0.8-2m/min，钻孔直径33-43mm，钻孔深度2.6m，钎杆长度2975mm，电机容量55kW，行走速度0-2.5km/h，凿岩机200J，爬坡能力≤14°，适应断面4-23.4m2，外形尺寸（长×宽×高）7900×1200×1750mm，整机重量8900kg。
液压钻车说明书要点
CMJ2-17煤矿用液压掘进钻车培训资料2012年9月1日CMJ2-17煤矿用液压掘进钻车型号说明补充特征：钻臂数量第二特征：履带式（略）第一特征：J-掘进产品类别：煤矿用液压钻车一行走机构车架体为焊接的刚性底盘结构，是全机的基础。
后部的内腔为钻车的主油箱。
前部左右两侧各安装一个油缸稳定支腿，供凿岩时支承稳车之用，车架体前部的上平面供安装左右钻臂座之用，钻臂铰接在钻臂座上。
车架中部安装有司机座椅。
车架体后部上平面安装有泵站，电动机，冷却器，电控箱，副油箱。
副油箱下部与主油箱接通。
泵站包括有：两联主泵、一联辅泵、弹性联轴器、空压机及油雾器等。
为安全起见泵站有网板箱形防护罩盖。
行走驱动装置有两条履带，每条单独用液压马达作动力，通过减速机驱动使车辆行驶。
履带板采用三齿式，其刚性韧性好。
支重轮采用先进的浮动密封，运行平稳可靠、保养省时省力。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸组成。
涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶过程起缓冲作用。
采用黄油调整履带松紧极为方便可靠。
引导轮起转向、支承、履带涨紧三大作用。
行走减速机采用国际流行的内藏式行走减速机（二级行星减速），减速机是带内置式液压马达极紧凑的传动部件。
该减速机为原装进口件。
其主要特点是结构紧凑，占有空间小、重量轻、传动比大、安装简单、换油方便、启动效率高、运转噪声低。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸等组成。
履带涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶时起缓冲作用，调整涨紧度时使用高压黄油枪将黄油注入涨紧油缸，或拧下油缸单向阀前的油嘴排泄黄油来实现。
由于涨紧油缸在涨紧弹簧作用下处于受压状态，顶开单向阀能开始排泄黄油即可。
合理的涨紧度在驱动轮与引导轮之间测量，合理的下挠度不大于15~20mm，左右履带的调整应保持一致。
二液压凿岩机构液压凿岩机构主要包括：钻臂、钻臂座、推进器和凿岩机等。
钻臂一端由销轴与钻臂座铰接，另一端与推进器摆动架转座铰接，钻臂座固定在钻车车架底座上，推进器由推进器摆动架、推进器导轨、推进油缸、补偿油缸、液压凿岩机拖板和钢绳缠绕机构组成。
液压钻车作业线和综掘机作业线在煤矿岩巷掘进中的应用
Ｃ ＩＨＴ Ｃ 型 液 压 钻 车 钻 孔 深 度 分 别 为 ２ ｍ、． ＭＪ７ — ． ２５～３１ 和 ６ ．ｎ ｉ ３１ 可 实现 中 深 孔 爆 破 ， 免 锚 杆 支 护 二 次 打 眼 ， 快 速 掘 ． ｍ， 避 为
进 提 供 了 条件 。
石 家 庄 煤 矿 机 械 有 限公 司 新 研 制 的 Ｚ ＷＹ 系 列 挖 掘 式 装
表 ２ 新 型侧 卸式 装 岩 机 主 要 技 术 参 数 表
品 型 号 Ｚ Ｙ一 Ｃ １０ ２
１２ ．
１ 液压钻 车机 械化 作业 线
从 凿 岩 、 岩 、 载 等 主 要 工 序 人 手 ， 述 液 压 钻 车 岩 巷 装 转 论
高效 掘 进 作 业 线 。
Ｚ 一Ｏ ＣＹ ６
低 ｌ ０～１ｄ 能量利用率提高 ３ ， ５ Ｂ； 倍 其主要技术指标 已接近 刚
外 同 类饥 型 。 从 表 １ 中 看 出 ， ＭＪ７ Ｔ Ｂ 型 、ＭＪ— ７ 型 和 Ｃ １Ｈ — Ｃ ２２
制造ｒ 家 ‘
石家庄煤 矿机械有 限公 司 北京中煤矿山： 程公司 ［
１ ． 挖 掘 式 装 载 机 ．２ ２
掘进机为主 的综掘机机械化作业线 ， 并详细介绍 了近年来我 国生产 的新型全 液压钻 车 、 装载设备 、 转载设备 的特 点、 技术参数及 工作原理 ， 为岩巷机械化作业线的优化设计提供 参考 。 关键词 岩巷掘进 ； 机械 化； 业线 作 中图 分 类 号 ：／ ２ ３） １ ＇４ 文献标志码 ： Ａ 文章 编 号 ：０ ９ ０ ９ （０ ０ ０ — ０ ９ ０ １０ — ７ ７ ２ １ ）５ ０ ５ — ２
和 液 压凿 岩 机 的 生 产 能 力 。 如 石 家庄 煤 矿 机 械 有 限 公 司 生 产 的 Ｃ １ 全 液 压钻 车 在淮 南谢 桥煤 矿 、开 滦 钱 家 营 煤 矿 使 ＭＪ７型 用 表 明 ， 岩 速 度 比气 腿式 风 动 凿 岩 机 提 高 ２ 以上 ； 声 降 凿 倍 噪
东滩煤矿岩巷大断面高效掘进技术
东滩煤矿岩巷大断面高效掘进技术孙晓成，侯俊华（兖矿集团东滩煤矿，山东邹城273512）摘要近年来，东滩煤矿及时调整工作思路，在实践中研究探索快掘新配套设备，水平大断面岩巷掘进采用履带式液压扒斗装载机扒装矸石、2台搭接梭式矿车（又称：移动矸石仓）连续排矸、CMJ17HT全液压掘进钻车凿岩，该配套设备提高了单进水平，减轻了工人劳动强度，保证了矿井安全高效下的采掘关系平衡，取得十分可观的经济效益和社会效益。
关键词掘进配套设备履带式液压扒斗装载机搭接梭式矿车全液压掘进钻车中图分类号TD263．5+8文献标识码B1东滩煤矿岩巷掘进面临的挑战与机遇东滩煤矿岩巷施工，长期采用气腿式凿岩机打眼、普通耙斗式耙装机装岩、矿车运输施工工艺，月进尺不足100m的掘进头占有相当大的比例，尤其是断面大于12m2的巷道月进尺达到120m的掘进头所占比例很少。
为了保持采掘关系平衡，必须多布置头面，一方面造成用人多、效率低、成本高的问题，另一方面也不利于安全管理。
特别是随着综采放顶煤技术的应用和高产高效矿井建设的迅猛发展，采煤速度和掘进速度不匹配的问题日益突出。
另外，随着巷道向深部发展，高地应力不断增大，软岩特性十分明显，围岩支护的强度和整体性要求更高，传统岩巷支护技术难以满足快速施工的要求。
经过调研论证，东滩煤矿根据现场作业条件配备1台履带式液压扒斗装载机扒矸，2台搭接梭式矿车存矸排矸，1台履带式全液压掘进钻车打眼，为岩巷机械化快速掘进提供了设备保障。
2东滩煤矿岩巷高效掘进方式要提高掘进技术水平，应通过研究新型机械化作业线配套方案，尤其是钻掘工艺、快速装岩、排矸运输作业线，缩短排矸时间及增加工作面平行作业时间，从而大大缩短单循环时间，提高掘进速度。
另外，需要从爆破参数、支护参数、劳动组织等方面进行深入研究和改进，将中深孔光面爆破理论、支护理论以及网络优化等先进技术理论更好地应用到掘进实践中，实现全断面中深孔一次爆破，并在保证支护强度的前提下，缩短支护时间，提高支护速度。
液压钻车与侧卸装岩机在尚庄矿的配套应用
中图分类号 ： ２３５ ＴＤ ６ ．
文献 标 识 码 ： Ｂ
文 章 编 号 ： ０ ６ ５ ２ ２ １ ） ３ ０ ４ —０ １ ０ —２ ７ （ ０ １ ０ — ０ ２ ２
Ｃｏ ｒ ｉ ａ ｅ ｐ ｉ ａ ｉ ｎ ｏ ｄ ａ ｌｃ Ｄｒ ｌ Ｔｒ ｃ ｎ ｉ ｅ ｄ ｍｐ Ｒｏ ｋ Ｌｏ ｄ ｒ ｉ ｈ ｎ ｚ ａ ｇ ｏ ｄ ｎ ｔ ｄ Ａｐ ｌｃ ｔｏ ｆ Ｈｙ ｒ ｕ ｉ ｉｌ ｕ ｋ ａ ｄ Ｓ ｄ － ｕ ｃ ａ ｅ ｎ Ｓ ａ ｇ ｈｕ ｎ
ｃ ｍ ｐ ｅ ｎ ｉ ｅｍ ａ ａ ｅ ｅ ｏ ｒ ｈｅ ｓｖ ｎ ｇ ｍ ｎｔ
尚庄矿 自 ２０ ０ ２年 重组 以来 ， 掘 工 艺 中 ， 大 了煤 矿 采 加
目前 制 约 矿 井 生 产 的主 要 因 素 是 井 巷 延 伸 及 工 作 面 划 分 。
２１ ０ ０年 ｌ １月 份 ， 庄 矿 为 加 快 一 ６ ０ ｍ 水 平 西 大 巷 的 施 尚 ５ 工 ， 进 了 １台 ＣＭＪ １ （ ） 液 掘 进 钻 车 和 １台 Ｚ 引 一 ７Ｊ全 ＣＹ一
Ｗ ａ ｇ Ｊａ ｆ ｉ Ｈｕ Ｚ ｉ ｕ Ｘ ｏ ｇ Ｊａ ｈ ａ ｎ ｉｎ ｅ ， ｈ ｑ ｎ， ｉ ｎ ｉｎ ｕ
（ ｈ ｎ ｚ ｕ ｎ ｏｌ ｒ ，Ｊａ ｇ ｉ ａ Ｉ ｄ ｓｒ ． Ｆｅ ｇ ｈ ｎ ，Ｊａ ｇ ｉ ３ １ ３ Ｓ ａ ｇ ｈ ａ ｇ Ｃ ｌｅｙ ｉｎ ｘ １ ｎ ｕ ｔｙＣ ， ｎ ｅ ｅ ｇ ｉｎ ｘ １ ４ ） ｉ ｏ Ｃ ｏ ３
江
西
煤
炭
科
技
２１ ０ １年第 ３期
Ｎ０． ３ ２ １ ０１
ＪＡＮＧＸＩＣＯＡＬ Ｓ Ｉ Ｉ Ｃ ＥＮＣＥ ＆ ＴＥＣＨＮＯＬ ＯＧＹ
CMJ17型全液压凿岩钻车在岩巷掘进中的应用
CMJ17型全液压凿岩钻车在岩巷掘进中的应用史子龙;王宏斌;王士一【摘要】简要介绍了CMJ17型全液压凿岩钻车结构、性能特点及在矿井岩巷掘进中的应用情况.实践表明,该钻车具有节约能源,降低成本,提高工效和工程质量,改善作业环境及便于维护等优点,值得推广应用.【期刊名称】《建井技术》【年(卷),期】2009(030)003【总页数】4页(P35-38)【关键词】全液压凿岩钻车;岩巷掘进;一机多用;工效【作者】史子龙;王宏斌;王士一【作者单位】平煤建工集团建井三处,河南,平顶山,467000;平煤建工集团建井三处,河南,平顶山,467000;平煤建工集团建井三处,河南,平顶山,467000【正文语种】中文【中图分类】TD421.2+4CMJ17型矿用全液压凿岩钻车主要用于矿井岩巷掘进。
该钻车机身小，结构紧凑，适用于断面19.0m2(巷宽5.0m，巷高3.8m)以下的岩巷掘进工程。
该钻车为双臂凿岩，机动灵活，凿岩速度快，工效高；液压系统先进，维修方便；工作稳定，爬坡能力强，操作方便，安全可靠。
平煤建工集团建井三处在平煤四矿三水平进风井岩巷掘进中应用该钻车，取得了较好的效果。
1 凿岩钻车结构CMJ17型矿用全液压凿岩钻车结构见图1，主要由凿岩、履带、动力源和操作系统组成。
图1 CMJ17型矿用全液压凿岩钻车结构1—钎具；2—滑道补偿定向装置；3—推进器；4—前支腿；5—钻臂；6—液压凿岩机；7—钻臂回转马达；8—履带机构；9—行走操纵机构；10—顶棚；11—副油箱；12—隔爆电控箱；13—水油冷却系统；14—后支腿；15—电动机组件；16—空压机；17—水泵组；18—润滑装置；19—司机座椅；20—液压操纵机构；21—凿岩操纵机构(1)钎具：分钎头和钎杆两部分，是钻眼工具。
(2)滑道补偿定向装置：由滑道定向装置、滑板、支架、补偿油缸等部分组成，其作用是使安装在推进器前端的十字头顶尖在凿岩时顶牢工作面，确保钻车工作平稳。
液压钻车司机考试试题及答案
术措施。
正确答案 错 对 对 错 对 错 对 对 错 错 对 错 对 对 错 对 对 错 对 错 对 错 对 对 对 对 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题 判断题
液压钻车司机
序号 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56
57
58
59
液压钻车司机
题目 CMJ17型钻车适合在大断面巷道中作业。 使用液压凿岩比气动凿岩噪音可降低5~10分贝。 使用液压凿岩能保证钻孔深度和间距的精度。 CMJ17型钻车中的17表示功率为17千瓦。 液压钻车的钻臂在回转时，左右转动不得超过180°。 操纵前先对钻车进行检查，而后才将支腿支牢。 中、前扶钎器的作用是避免打眼时钎杆弯曲，增强钎杆的抗弯强度。
判断题
判断题
判断题
角位置，否则极易使整机侧翻。 严禁液在压设钻备车运操转作中人进员行和检维修护。保检养修人时员，，必必须须切经断过供正电规电培源训、、水并源经、考气核源合、格油后源方等可，进并行悬操挂作“和正维在护检保修养、工禁作止。启动 ”字样的警示牌。拆卸有压容器和工件前，必须将压力释放拆装和检修有危险的设备和部件时，必须制定安全技
CMJ2—17型液压钻车施工作业线在岩巷施工中的运用
CMJ2—17型液压钻车施工作业线在岩巷施工中的运用结合岩巷掘进工艺特点，简要介绍CMJ2-17型液压钻车的技术参数，分析液压钻车施工作业线的优越性和存在的问题。
标签：液压钻车；机械化；效益分析随着煤矿的发展，机械化设备广泛运用于煤矿岩巷掘进中，其中液压钻车就是其中之一，淮南矿业工程分公司顾桥项目部137队于2012年8月就引进了一台CMJ2-17型液压钻车。
通过两年时间的探索、实践，组建了一套符合该队实际情况的液压钻车施工作业线，即液压钻车打眼、耙矸机+矿车出矸施工作业线，并结合中深孔爆破技术，取得了较好的使用效果。
1 工程概况巷道名称为-780m北二13-1底板轨道大巷，设计长度3140m，坡度5‰；巷道断面为直墙半圆拱型，净宽×净高为5600×4600mm，毛断面23.6m2，净断面22.4m2；巷道支护形式为锚网索喷。
巷道掘进岩性以砂岩为主，岩石硬度系数在6～8之间，属较坚硬岩石。
2 施工组织及工艺要求采用“三八”工作制组织施工。
采用中深孔爆破施工方法，使用煤矿许用型三级乳化炸药，正向爆破。
全队人员共计60人，其中液压钻车施工作业线配备3名钻车司机和3名机械维修工。
2.1 工艺流程交接班、安全检查→临时支护（挂网、打点柱）→挂网、打锚杆→喷浆、延线、画轮廓线→倒矸、出矸→耙矸机、人工平底→液压钻车进场、打眼（由下到上）、出场→二次倒矸、扫眼→装药放炮→验炮。
（循环作业时间在12小时左右）2.2 CMJ2-17型液压钻车主要技术参数（1）外形尺寸小，结构紧凑，功能多，效率高。
车体宽1160毫米，能通过2×2平方米的巷道，适应最大断面27平方米。
（2）双臂凿岩动作灵活。
钻臂具有六种动作，能在工作面任意位置凿岩，补偿定位准确。
（3）钻杆长度为3m，有效进眼深度2.6m。
（4）钻眼速度快，在砂岩中平均钻眼速度在2min/孔。
（5）噪声不高于125dB。
3 效益分析3.1 打眼人员配备少、工序转换相对减少、施工效率高。
液压钻车司机试题库.
液压掘进钻车司机培训试题库（专业部分）一、填空题1、CMJ17型钻车钻孔直径巷道断面对、侧帮、均能凿岩作业。
装上短滑架还可以打锚杆孔。
（φ27~42㎜）（5m 宽×3.5高）（顶板）（底板）2、CMJ17型钻车中的CM 表示J 表示17表示。
（煤矿用钻车）（掘进）（适应断面㎡）3、CMJ17型液压钻车的总功率为，供电电压为。
（45KW ）（380/660V）4、CMJ17型液压钻车是模块式结构，可解体为、左右、动力部分、四部分。
（行走底盘）（钻臂）（凿岩机构）5、、和（钻臂）（推进器）（凿岩机）6、操作前先将钻车支腿，然后对钻车进行。
（支牢）（稳定）（检查）7、CMJ17型钻车使用（七联阀）8、测压接头是用来插测钎杆旋转液压回路系统的。
（压力表）（压力）9、按司机操作方向以右臂为准，滑架摆动操作手柄的作用是：手柄向前推，滑架向摆，手柄向后拉，滑架向摆。
（右）（左）10、凿岩机旋转阀上装有转钎手柄，手柄向前推时，钎杆反之则方向旋转。
（逆时针）（顺时针）11、电动机起动时，先数次，一是观察电动机的旋转方向是否按_____________方向（面向电动机后端盖排风扇旋转），二是给液压系统充满。
（点动）（箭头指示）（逆时针）（液压油）12、开机前要发出，确保机器周围的危险区内后，方可开机。
（信号）（无人）13、钻车在前进或后退时，必须保证前后左右和时注意防止扎坏。
（人员）（自身）（电缆）14、在改变钻车的作业方位时，要事先提醒在工作范围内的（所有人员）15、在操纵钻臂前，确保将支腿（支牢）（支腿）16、在凿岩作业工作中，要特别注意左、右两个钻臂的，严禁一个钻臂在___________摆角时，另一个钻臂在摆角位置，否则极易使整机。
（协调性）（外测）（内侧）（侧翻）17、钻车维修时必须先并注意保护好各，并防止其它进入开关箱，确保电气设备。
（切断电源）（防爆面）（水）（液体）（不失爆）18、液压钻车操作人员和维护保养人员，必须经过正规（培训）（考核合格）19、液压钻车操作人员和维护保养人员，必须经过正规____________，并经___________________后方可进行操作和维护保养工作。
CMJ-17HT全液压钻车作业线的应用
0引言随着淮南矿区对深部煤层的开采，岩巷掘进不管是从安全角度还是从进度方面都面临着巨大的挑战与压力，如何安全、高效快速的掘进是我们目前乃至日后很长一段时间需要解决的问题。
潘三项目部首次使用液压钻车作业线，通过逐渐学习和摸索，在施工组织和利用液压钻车的优点上着手，开创了淮南矿务局岩巷掘进机械化作业线的良好局面，于2009年8月份进尺95米，创造了集团公司液压钻车施工成巷进尺记录，并于2009年10月份实现进尺100米，为集团公司液压钻车施工大断面岩巷进尺创造了一个新的记录。
1地质和工程概况潘三矿-650m 井底车场~西翼三联巷进风大巷施工任务，该巷道坡度为3‰上坡，巷道设计长度1513.094m ，锚网喷是其支护形式，锚杆规格Φ20×2200mm ，间排距800×800mm ；钢筋网为Φ6.5×900×1700mm ，砼强度等级C15，喷砼厚度100mm 。
直墙半圆拱断面，净断面：宽×高=5600×4300mm ，S 净=20.7m 2，S 掘=21.9m 2；巷道岩性以细砂岩、粉砂岩、花斑状泥岩为主。
2液压钻车参数及特点介绍2.1主要参数CMJ-17HT 履带式全液压钻车：钻孔速度0.8~1.5m/min （普通凿岩机的2~4倍）；孔径27~43mm ；最大钻孔深度2100m 、2600m 、3100m 外形尺寸（长×宽×高）7500mm×1160mm×1750mm ；整机重量8800kg ；适应断面23m 2以下（宽5.5m×高4.2m ）；最大爬坡角度14°；额定电压660/1140V ；整机功率55kW 。
2.2主要结构特点选用轻型旋转钻臂、带行程增位机构推进器为其钻臂，先进液压系统，采用中、高压系统油路，使其左右对称，达到保护系统的目的。
凿岩系统采用两档凿岩机构、开眼与钻眼结束可缓慢冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
。
（３）作业环境改善。钻车使用过程不排放废气，工作而矿尘浓度降 低．能见度增强．噪声降低，特别是钻车司机操作位置远离工作面，处于 支护下工作，有利于安全生产。
ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ ｏｆ ｓｏｍｅ ｋｉｎｄｓ ｏｆ ｐｉｌｅ ｆｏｕｎｄａｔｉｏｎｓ．
ＫＥＹ ＷＯＲＤＳ：ｆｏｕｎｄａｔｉｏｎ ｔｒｅａｔｍｅｎｔ；ｃｏｎｓｔｒｕｃｔｉｏｎ ｄｅｓｉｇｎ；ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ
万方数据
刘 伟 ＣＭＪ一１７Ａ液压钻车岩石作业线在西山矿区官地矿的应用
官地矿井下投人使用．笔者仅就该岩石作业线的有关使用情况进行简 要分析。
１ 岩巷掘进工艺的发展状况及存在的问题
１．１发展的现状 岩巷掘进采用风钻打眼、人工放炮、耙斗机出碴的传统工艺，月进尺
一般保持在７０ｍ左右的水平。在单个工序上进行工艺改革后，如推广中 深孔断裂控制爆破技术．岩巷掘进水平提高到１００ ｍ以上，但与国内外 先进技术相比．仍存在掘大差距，还有一定发展空间。经总体分析后认 为，提高岩巷掘进设备的机械化水平是提高掘进速度的必然选择。 ｌ ２存在的主要问题
４ 结语
以上足笔者在地基处理设计及施工方面的一些粗浅体会．日常施工 中遇到的情况可能比较复杂，需要根据实际情况加以解决。
（责任编辑：邵日剑）
第一怍者简介：董文伟，男，１９６３年１２月生，山西省万荣县人，１９８７ 年毕业于兰州铁道学院，工程师，太原机车车辆厂建筑安装工程公司，山 西省太原市解放北路８８呼，０３０００９
４ 结语
岩石作业线应与中深孔爆破工艺相结合。目前的岩石钻车钻ｉＬ深度 ２．１ ｍ．而中深孔爆破的最佳效果是２．７ ｍ，建议加长钻杆长度，实现掘进 效率的进一步提高。
通过岩石作业线在官地矿开拓三队的井下实践，改善了作业环境． 降低劳动强度，节约了材料消耗，提高了工作效率和施＿Ｔ质量。可以提高 开拓单进水平，缓解公司矿井水平接替的紧张局面。国此，享瞳压钻车岩石 作业线在岩巷掘进工艺中，其有广阔的推广前景。
本刊Ｅ，ｍａｒｌ：“ｂ＠ｍａｌｌ．ｓｘｈｆｆｏ．ｎｅｔ
经验交流
岩巷掘进工艺存在的主要间题如下：一是掘进效率低．建度慢，尤其 是打眼、装碴工序占用时间较长；二是出渣方式效率低。劳动强度大．且 作业环境受噪音、废气污染严重。
２ 岩石作业线的主要设备及施工组织情况
２ １主要设备 针对传统开拓巷道生产＿Ｔ艺存在的问题．该套作业线吸收了国内外
Ｐｒｏｂｅ ｉｎｔｏ ｔｈｅ Ｄｅｓｉｇｎ ａｎｄ Ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ Ｂｕｉｌｄｉｎｇｓ’Ｆｏｕｎｄａｔｉｏｎ Ｔｒｅａｔｍｅｎｔ
ＤｏＮＧ Ｗｅｎ－ｗｅｉ
ＡＢＳＴＲＡＣＴ：Ｔａｋｉｎｇ ｓｏｍｅ ｃｏｕｃｒｅｔｅ ｅ１１昏ｎｅｅｒｉｎｇ ａｓ ｔｈｅ ｅｘａｍｐｌｅｓ，ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｐｒｉｎｃｉｐｌｅｓ ｔｈａｔ ｓｈｏｕｌｄ ｂｅ ｆｏｌｌｏｗｅｄ ｉｎ ｔｈｅ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆｂｕｉｌｄｉｎｇｓ’ｆｏｕｎｄａｔｉｏｎ ｔｒｅａｔｍｅｎｔ，ｔｈｅ ｔｒｅａｔｍｅｎｔ ｍｅｔｈｏｄｓ ａｎｄ ｔｅｓｔ ｍｅｔｈｏｄｓ ａｄｏｐｔｅｄ ｉｎ ｓｐｅｃｉａｌ ｃａｓｅｓ ｉｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ，ａｎｄ ｅｘｐｏｕｎｄｓ ｂｒｉｅｆｌｙ ｔｈｅ ｄｅｓｉｇｎ ｒｅｑｕｉｒｅｍｅｎｔｓ，ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｉｑｕｅｓ ａｎｄ ｐｒｏｃｅｓｓｅｓ，
寰１ ＣＭＪｌ７液压钻车主要技术指标
ห้องสมุดไป่ตู้
项
目
钻孔速度／（ｍ／ｒａｉｎ）
主要技术参数 ０ ８—２
钎杆长度／ｍ
孔
径／ｍｍ
２ ７４５ ２７～４２
礼深（一次推进）／ｍ 适应断面（宽ｘ高）／（ｍ ｘｍ）
２ １３ ２×２～５ ０２×３ ５３
行走速度／（ｋｉｎ／ｈ）
３
升／降／（。） 补偿／ｍ
５５／１６ １．５
回转／（。）
（责任编辑：白尚平）
第一作者简介：刘伟，男，１９７１年生，山西省曲沃县人．１９９３年毕 业于ｌＩＪ西矿院，工程师，山西焦煤集团公司西山煤矿总公司，山西省太原 市．０３００５３．
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ＣＭＪ－－１７Ａ Ｈｙｄｒａｕｌｉｃ Ｄｒｉｌｌ Ｃａｒｒｉａｇｅ Ｒｏｃｋ－－ｏｐｅｒａｔｉｎｇ Ｌｉｎｅ ｉｎ Ｇｕａｎｄｉ Ｃｏａｌ Ｍｉｎｅ
甜，净断面１４
ｒ姗厚
砼，永久支护为锚喷支护。
２ ３ 施工组织豆有关工艺要求
采用“四．六”工作制组织施ｒ。采用中深孔爆破施工方法，使用煤
矿许用三级乳化炸药。毫秒延期电雷管，分次爆破掘进，掏槽方式为楔型
掏槽。
有关工艺要求如下：
（Ｉ）工艺流程：打眼＿装药放炮叶装碴出碴一封｝Ｉｊ一打锚杆一喷砼 叶打眼。
（２）巷道掘进太孔用液压钻车双臂同时作业，工作面打眼装药时．装 岩机必须停稳在空车道一侧，然后组织永久喷浆，打眼与复喷平行作 业。眼全部打完后，液压钻车退回原位。放炮后，及时封闭工作面打锚杆， 后部装碴．装碴与打锚杆平行作业。
正１８０反１８０
俯仰／（。）
俯角１０５仰１５
摆角／（。） ２ ２施工概况
左４５右１５
工程名称：中五采区１０５１中石门延伸，巷道长度１ ２００ｍ；
巷道穿越岩层的岩性：巾细砂岩、砂质页岩硬度系数，＝６—８；
９Ｉｎ，巷道支护方式：临时支护为初喷３０…５０ 巷道断面参数：直墙半圆拱，净宽度４．２ ｍ，净高３．９ｍ，毛断面１７ ０４
科技慵报开发与经济
ＳＣＩ／ＴＥＣＨ ＩＮＦＯＲＭＡＴＩＯＮ ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ
文章箱号：１００５—６０３３（２００４）０６—０２９７—０２
２００４年第１４卷第６期 收祷日期：２００４—０４—０
ＣＭＪ一１７Ａ液压钻车岩石作业线 在西山矿区官地矿的应用
刘伟
摘要：结合西山矿区目前岩巷掘进ｓＥ．艺，对引进的ＣＭＪ一１７Ａ型液压钻车系列装备的
掘进速度、经济效益进行了分析，说明引进液压钻车岩石作业残是推进开拓巷道工艺改
革、实现集约化生产的理想选择。 关键词：液压钻车；岩石作业线；效益分析
中国分类号：ＴＤ４２
文献标识码：Ａ
机械化程度的高低是制约岩巷单进水平的主要因素。在岩石巷道 掘进过程中，装备成套的机械化作业线是实现快速掘进的关键．发展 掘锚一体化的大型机械化作业线和灵活小型的单体锰杆钻机为主的 机械化作业线是岩巷掘进工艺的发展方向。目前，岩巷掘进的单项技 术攻关已经取得了很大的进展，如高强锚杆、新型树脂锚杆、各种锚杆 钻机和机载锚杆机等均取得阶段性成果，实现了岩巷的快速掘进和支 护。在岩石平巷施工中，中煤建设集团采用液压钻车、侧卸式装岩机、 皮带装载机为主的机械化作业线，结合中深孔光爆锚喷技术和激光导 向等技术，月均成巷１００ ｍ一１５０ ｍ。采用全断面巷道掘进机，最高月 进尺２０２ ｍ，充分说明了装备机械化作业线的必要性。２００３年１０月， 西山煤矿总公司引进一套ＣＭＪ—１７Ａ液压钻车岩石作业线设备，并在
相似文献(0条)
本文链接：/Periodical_kjqbkfyjj200406189.aspx
下载时间：2010年5月4日
ＫＥＹ ＷＯＲＤＳ：ｈｙｄｒａｕｌｉｃ ｄｒｉｌｌ ｃａｌＴｉａｇｅ；ｒｏｃｋ—ｏｐｅｒａｔｉｎｇ ｌｉｎｅ；ｂｅｎｅｆｉｔ ａｎａｌｙｓｉｓ
万方数据
CMJ-17A液压钻车岩石作业线在西山矿区官地矿的应用
作者： 作者单位： 刊名：
英文刊名： 年，卷(期)： 引用次数：
刘伟 山西矿院
科技情报开发与经济 SCI/TECH INFORMATION DEVELOPMENT & ECONOMY 2004，14(6) 0次
煤矿岩巷掘进的优点。使用ＣＭＪ一１７Ａ型液压钻车，双臂同时打眼．Ⅶ型 喷浆机喷暮，ＭＱＴ一８０型锚杆机滓锚杆．采用ｚｃ一３Ｂ型侧卸式装岩机 装渣，蓄电池机车配合装运至太巷道后，并通过ｌ ｔ矿车运至排矸线排 除。
ＣＭＪｌ７履带式全液压掘进钻车是适用于煤矿、冶金、铁路、公路等 部门进行巷道、隧道、涵洞施工的先进掘进机械．采用双臂凿岩，凿岩 速度快，上作效率岛，凿岩速度可达０ ８ ｍ／ｍｉｎ一２．０ ｍ／ｒａｉｎ；液压系 统先进，操作方便；采用履带行走方式，工作稳定．爬坡能力强。另外， ＣＭｌｌ７钻车采用模块式结掏，拆装方便，动力单一化，能耗低，噪声低， 可大幅度政善Ｔ作环境，提高施工效率和施工质量。其主要技术指标 如表１所示。
（３）为提高出车速度，并确保设备有足够的安全距离，防止放炮崩坏 设备，设备停放在距掌子头３０ ｍ一５０ ｍ为宜，同时必须采取必要的遮盖 保护措施。
（４）为缩短施工时间．打眼时双臂要同时进行，左臂打眼顺序为从左 帮至中线逐步进行，右臂从中线向右帮逐步进行，快臂协助慢臂力求同 时打眼结束．消除停歇时间。
又达到了设计效果。
（１）基础开挖至自然地平以下洲１ ３．２施工及质量控倒
０。这样打桩完后，去脒桩顶
ｌ ７５ ｍ的桩头，保证基础落在桩的最佳受力部位。去桩时需采取人工清
除，防止影响下部桩体。
（２）桩体上部４ｍ范嘲内要求复搅，喷生石灰６０ ｋｇ／ｍ。 （３）建设单位工程质量监理＾员必须跟班作业．严格要求施工单位 人员复搅和及时观察电子秤的白灰计量数据。 （４）在打桩工程进行前，须对整个作业场地作一次全面的钎探，及时 发现障碍物，及时处理，以免影响打桩的进度及质量。 （５）采用ＲＳＭ一２４ＦＤ浮点工程动仪进行质量检验，并对低应变测试 结果予以汇总分析。采用桩头取芯进行无侧限抗压强度试验。
要求生石灰粉颗粒≤０ ２ ｔｏＮＩ，氧化钙与氧化镁的含量≥８５％（其中氧化
钙的含量大于８０％）。经对太原市生石款生产厂家的考察．结果发现其
