C.侧垂面D.一般位置平面

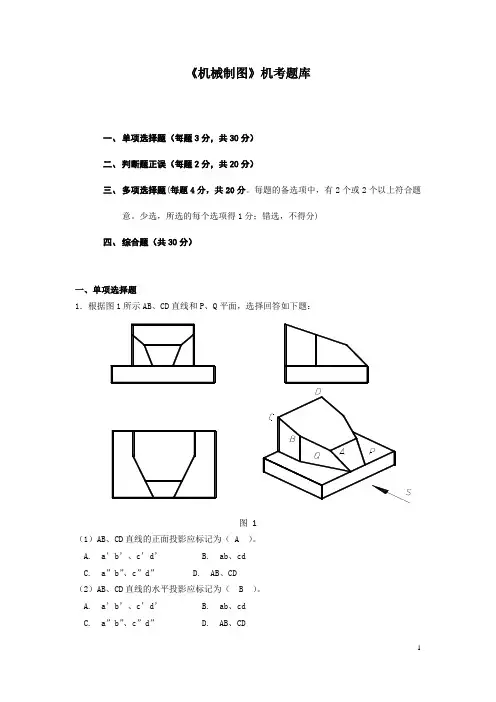

3.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:
图1
(1)AB、CD直线的正面投影应标记为(A)。
A. a’b’、c’d’ B. ab、cd
C. a”b”、c”d”D. AB、CD
(2)AB、CD直线的水平投影应标记为(B)。
A. a’b’、c’d’ B. ab、cd
(5)其侧面投影的转向轮廓线为曲线。(×)
(6)其侧面投影的转向廓线为直线。(√)
(7)用正垂面来切割圆柱体外表面,其截交线的侧面投影反映实形。(×)
(8)用正垂面来切割圆柱体外表面,其截交线的侧面投影为椭圆弧。(√)
(9)用正垂面切割圆柱体内表面,其截交线的侧面投影为不完整的平行四边形。(√)
(10)图3侧面投影正确(√)
C. a”b”、c”d”D. AB、CD
(3)AB、CD直线的侧面投影应标记为(C)。
A. a’b’、c’d’ B. ab、cd
C. a”b”、c”d”D. AB、CD
(4)P、Q平面的正面投影应标记为(A)。
A. p’、q’ B. p、q
C. p”、q”D. P、Q
(5.)P、Q平面的水平投影应标记为(B)。
C.正平线D.水平线
(8)直线CD在水平投影面上的投影反映实长,因此称之为(B)
A.正平线B.水平线
C.侧垂线D.侧平线
(9)平面P在(A)面上的投影具有积聚性,因此称之为正垂面。
A.正面投影B.水平投影
C.侧面投影D.一般位置
(10)平面Q在侧面投影面上的投影有积聚性,因此称之为(C)
A.铅垂面B.正垂面
A. p’、q’ B. p、q
C. p”、q”D. P、Q

2020年国家开放大学《机械制图》机考真题5

2020年国家开放大学《机械制图》机考真题5

2020年国家开放大学《机械制图》机考真题52020国家开放大学机械制图机考真题5单选题根据图1所示AB、CD直线和P、Q平面,选择回答如下题1、直线AB的正面投影反映实长,因此称之为(C)一般位置直线或倾斜线B、铅垂线C、正平线D、水平线2、AB、CD直线的水平投影应标记为(B)。

A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD3、平面P在(A)面上的投影具有积累性,因此称之为正垂面。

正面投影B、水平投影C、侧面投影D、一般位置4、AB、CD直线的正面投影应标记为(A)。

A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD5、P、Q平面的侧面投影应标记为(C)。

A.p’、q’B.p、qC.p”、q”D.P、Q6、直线CD的正面投影具有集聚性,因此称之为(A)A、正垂线B、铅垂线C、侧垂线D、侧平线7、AB、CD直线的侧面投影应标记为(C)。

A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD8、P、Q平面的水平投影应标记为(B)。

A.p’、q’B.p、qC.p”、q”D.P、Q9、平面Q的正面投影反映实形,因此称之为(B)A铅垂面B、正平面C、侧垂面吗D、一般位置平面10、P.Q平面的正面投影应标记为(A)A.p’、q’B.p、qC.p”、q”D.P、Q判断题正垂面截切圆柱,其截交线的侧面投影为椭圆实形(F)图2的侧面投影不正确(F)截切圆柱的平面有两个,一个是水平面,另一个是侧平面(F)水平面截切圆柱,其截交线的水平投影反映实形,即为圆弧(T)水平面截切圆柱,其截交线的正面投影和侧面投影具有积聚性,为平行于对应坐标轴的直线(T)圆柱水平放置(F)正垂面截切圆柱,其截交线的正面投影具有积聚性,为直线(T)圆柱上有一方孔,方孔与圆柱共轴心线(T)其基本体为圆柱体(T)正垂面截切圆柱上的方孔,其截交线的侧面投影为方孔四边形的类似性(T)多选题1、该组合体可分解为(ABE)简单的几何图形A、带槽带双孔底板B、凸台孔圆柱C、圆台D、阶梯孔圆柱E左右助板2、图5主视图采用半剖视图画法,画正确的部分有(ABCE)A、凸台孔圆柱B、左右助板C、阶梯孔圆柱D、带槽带双孔底板E、截交线、相贯线正面投影3、平剖视图绘制过程为(ABCDE)A、以兑成中心线为界线,一半画外结构,一半画内部结构B、可见轮廓和断面轮廓均粗实线画出C、在主视图位置抄画A向视图中的图线D、画剖切平面后的可见轮廓线E、剖面区域画上剖面线,注意与左视图上剖面线方向和间距要相同4、该组合体的组成体间的组成形式有(BCE)A、圆柱前后有圆孔、方孔相贯B、相交叠加式C、堆砌叠加式D、相切叠加E、截切式5、该组合体主视图应采用平剖视图(ACD)A、内部结构需要表达B、物体前后结构对称C、外部结构需要表达D、物体左右结构对称E、物体上下结构对称综合题(共5题,共30分)1.图中C2的含义是指45°倒角的(A)为2。

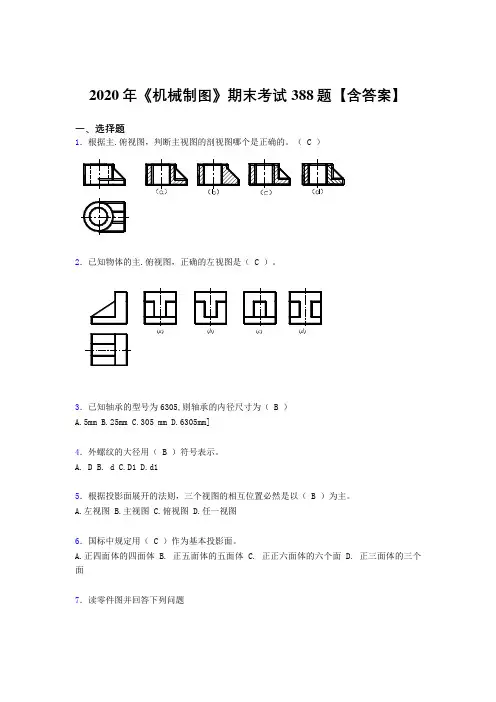

新版精选2020年《机械制图》考核题库388题(含参考答案)

新版精选2020年《机械制图》考核题库388题(含参考答案)

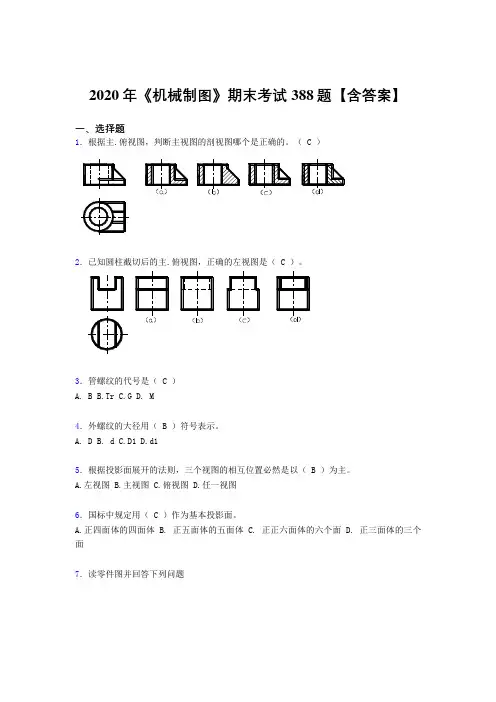

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)3.已知轴承的型号为6305,则轴承的内径尺寸为( B )A.5mmB.25mmC.305 mmD.6305mm]4.外螺纹的大径用( B )符号表示。

A. DB. dC.D1D.d15.根据投影面展开的法则,三个视图的相互位置必然是以( B )为主。

A.左视图B.主视图C.俯视图D.任一视图6.国标中规定用( C )作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面7.读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法?说明数量和名称。

主视图采用了全剖,左视图采用了局部剖,俯视图,B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线,高度方向基准是底面,宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号,2为螺距。

Ra的值为6.3μm.;二、填空题8.工程中常见的回转体有圆柱,圆锥,球,和环.9.基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.10.使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.11.常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.12.为了改善金属材料的力学性能(如强度,硬度,弹性等 ),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.13.在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.14.轴一般用来支承传动零件并传递动力.15.套一般是装在轴上,起轴向定位,传动或联接等作用.16.叉架类零件包括各种用途的拔叉和支架.17.机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.18.尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.19.根据孔和轴之间的配合松紧程度,可以分为三类:间隙配合.过盈配合和过度配合。

最新2020年《机械制图》考试题库388题(含答案)

最新2020年《机械制图》考试题库388题(含答案)

2020年《机械制图》期末考试388题【含答案】5.根据投影面展开的法则,三个视图的相互位置必然是以( B )为主。

A.左视图B.主视图C.俯视图D.任一视图6.国标中规定用( C )作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面7.读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法?说明数量和名称。

主视图采用了全剖,左视图采用了局部剖,俯视图,B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线,高度方向基准是底面,宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号,2为螺距。

Ra的值为6.3μm.;二、填空题8.一个完整的尺寸,应包括尺寸界线 .尺寸线 .和数字。

9.轴一般用来支承传动零件并传递动力.10.套一般是装在轴上,起轴向定位,传动或联接等作用.11.叉架类零件包括各种用途的拔叉和支架.12.机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.13.三视图之间存在长对正, 高平齐, 宽相等的三等关系.14.影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.15.标准梯形螺纹的牙型角为30度.16.国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.17.剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.18.工程中常见的回转体有圆柱,圆锥,球,和环.19.在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.20.箱体由腔体和底板两部分组成.21.绘制圆的对称中心线时,其圆的相交处应是线段,超出轮廓线的长度为 3~5mm,当圆直径叫小时,中心线可用细实线代替。

国家开放大学《机械制图》机考题题库

国家开放大学《机械制图》机考题题库

单选综合题根据图1所示AB、CD直线和P、Q平面,选择回答如下题:省略...1、AB、CD直线的侧面投影应标记为()。

正确选项:a”b”、c”d”2、AB、CD直线的水平投影应标记为()。

正确选项:ab、cd3、AB、CD直线的正面投影应标记为()。

正确选项:正面投影4、P、Q平面的侧面投影应标记为()。

正确选项:p”、q”5、P、Q平面的水平投影应标记为()。

正确选项:p、q6、P、Q平面的正面投影应标记为()。

正确选项:p’、q’7、平面P在侧面投影面上的投影具有积聚性,因此称之为()。

正确选项:侧垂面8、平面Q在()面上的投影反映实形,因此称之为侧平面。

正确选项:侧面投影9、直线AB的水平投影具有积聚性,因此称之为()。

正确选项:铅垂线10、直线CD在侧面投影面上的投影反映实长,因此称之为()。

正确选项:侧平线根据图1所示AB、CD直线和P、Q平面,选择回答如下题:省略...1、AB、CD直线的侧面投影应标记为()。

正确选项:a”b”、c”d”2、AB、CD直线的水平投影应标记为()。

正确选项:ab、cd3、AB、CD直线的正面投影应标记为()。

正确选项:铅垂面4、P、Q平面的侧面投影应标记为()。

正确选项:p”、q”5、P、Q平面的水平投影应标记为()。

正确选项:p、q6、P、Q平面的正面投影应标记为()。

正确选项:p’、q’7、平面P在()面上的投影具有积聚性,因此称之为正垂面。

正确选项:正面投影8、平面Q的正面投影反映实形,因此称之为()。

正确选项:正平面9、直线AB的正面投影反映实长,因此称之为()。

正确选项:正平线10、直线CD的正面投影具有积聚性,因此称之为()。

正确选项:正垂线根据图1所示AB、CD直线和P、Q平面,选择回答如下题:省略...1、AB、CD直线的侧面投影应标记为()。

正确选项:a”b”、c”d”2、AB、CD直线的水平投影应标记为()。

正确选项:ab、cd3、AB、CD直线的正面投影应标记为()。

(2020年整理)最全机械制图习题全集附带答案(答案).pptx

(2020年整理)最全机械制图习题全集附带答案(答案).pptx

影 法中的正投影法。
系。
2.当投射线互相平行,并与投影面 垂直 时,物体在投影面上的投影叫 正投影
主视图反映了物体前面的形状和长度、高度方向的尺寸;
。 按正投影原理画出的图形叫 视图 。
俯视图反映了物体上面的形状和长度、宽度方向的尺寸;
3.一个投影不能确定物体的形状,通常在工程上多采用 多面投影 。 4.当直线(或平面)平行于投影面时,其投影反映真实长度或成实形,这种性 质 叫 真实 性; 5.当直线(或平面)垂直于投影面时,其投影 积聚成一点或一条直线,这种性 质 叫 积聚 性; 6.当直线(或平面)倾斜于投影面时,其投影 变短或缩小,形状相似,这种性 质 叫类似 性。 7.三视图之间的投影规律是:主、俯视图_长对正_、主、左视图_高平齐_、俯、 左视图_宽相等 。
或名称。
12. 标注尺寸的四要素是尺寸界线、尺寸线、箭头、 尺寸数字。 13.尺寸标注中的符号:R 表示半径,φ 表示直径,Sφ 表示球面直径,度 。
14.标注水平尺寸时,尺寸数字的字头方向应朝上 ;标注垂直尺寸时,尺寸数 字
的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺
8.直线(或平面)对于一个投影面的相对位置有平行 、垂直、倾斜三种。 9.简述直线对于一个投影面的投影特性。 答:当直线平行于投影面时,其投影反映真实长度;
左视图反映了物体左面的形状和宽度、高度方向的尺寸。 13、三视图之间的尺寸关系(投影规律)。 答:主视图和俯视图——长对正;
寸数字时都必须 断开 。
15.斜度是指一直线(或平面) 对一直线(或平面)的倾斜程度,写成 1:n 形
式,用符号 S 表示。标注斜度时,在比数之前用斜度符号 ∠或> 表示,该

最新国家开放大学电大《机械制图》机考网考题库与答案

最新国家开放大学电大《机械制图》机考网考题库与答案

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图 1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4) P、Q平面的正面投影应标记为( A )。

A. p’、q’(5) P、Q平面的水平投影应标记为( B )。

B. p、q(6) P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在侧面投影面上的投影有积聚性,因此称之为( B )B. 侧垂线(9)平面P在( B )面上的投影反映实形,因此称之为水平面。

B. 水平投影(10)平面Q的水平投影具有积聚性,因此称之为( A )A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4) P、Q平面的正面投影应标记为( A )。

A. p’、q’(5.) P、Q平面的水平投影应标记为( B )。

B. p、q(6) P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在水平投影面上的投影反映实长,因此称之为( B )B. 水平线(9)平面P在( A)面上的投影具有积聚性,因此称之为正垂面。

A. 正面投影(10)平面Q在侧面投影面上的投影有积聚性,因此称之为( C )C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图 1 (1)AB、CD直线的正面投影应标记为( A )。

精选2020年《机械制图》考核题库完整版388题(含标准答案)

精选2020年《机械制图》考核题库完整版388题(含标准答案)

2020年《机械制图》期末考试388题【含答案】2.已知物体的主.俯视图,正确的左视图是( C )。

(a) (b) (c) (d)6.外螺纹的大径用( B )符号表示。

A. DB. dC.D1D.d17.根据投影面展开的法则,三个视图的相互位置必然是以( B )为主。

A.左视图B.主视图C.俯视图D.任一视图8.国标中规定用( C )作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9.基本视图主要用于表达零件在基本投影方向上的( B )形状。

A.内部B.外部C.前后D.左右10.投影面垂直线有( B )反映实长。

A.一个投影 B.两个投影C.三个投影 D.四个投影11.读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法?说明数量和名称。

主视图采用了全剖,左视图采用了局部剖,俯视图,B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线,高度方向基准是底面,宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号,H为基本偏差代号,7为公差等级。

1.说明M68╳2的含义。

M68╳2表示,公称直径为68mm的普通细牙螺纹,M为螺纹代号,2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm.;后者表示,是由不去除材料的方法获得的零件表面。

12.读零件图,并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图?说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。

最新国家开放大学电大《机械制图》机考网考题库与答案

最新国家开放大学电大《机械制图》机考网考题库与答案

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1.根据图1所示AB 、CD 直线和P 、Q 平面,选择回答如下题:图 1(1)AB 、CD 直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB 、CD 直线的水平投影应标记为( B )。

B. ab 、cd(3)AB 、CD 直线的侧面投影应标记为( C )。

C. a ”b ”、c ”d ”(4) P 、Q 平面的正面投影应标记为( A )。

A. p’、q’(5) P 、Q 平面的水平投影应标记为( B )。

B. p 、q(6) P 、Q 平面的侧面投影应标记为( C )。

C. p ”、q ”(7) 直线AB 在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD 在侧面投影面上的投影有积聚性,因此称之为( B )(9)平面P在(B )面上的投影反映实形,因此称之为水平面。

B. 水平投影(10)平面Q的水平投影具有积聚性,因此称之为(A )A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1 (1)AB、CD直线的正面投影应标记为(A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4)P、Q平面的正面投影应标记为( A )。

A. p’、q’(5.)P、Q平面的水平投影应标记为( B )。

B. p、q(6)P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为(A )A.一般位置直线或倾斜线(8)直线CD在水平投影面上的投影反映实长,因此称之为( B )B. 水平线A. 正面投影(10)平面Q在侧面投影面上的投影有积聚性,因此称之为(C )C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1 (1)AB、CD直线的正面投影应标记为(A )。

国家开放大学电大《机械制图》机考网考题库及答案

国家开放大学电大《机械制图》机考网考题库及答案

)最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:/图 1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4) P、Q平面的正面投影应标记为( A )。

.A. p’、q’(5) P、Q平面的水平投影应标记为( B )。

B. p、q(6) P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在侧面投影面上的投影有积聚性,因此称之为( B ):B. 侧垂线(9)平面P在( B )面上的投影反映实形,因此称之为水平面。

B. 水平投影(10)平面Q的水平投影具有积聚性,因此称之为( A )A. 铅垂面图1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4) P、Q平面的正面投影应标记为( A )。

A. p’、q’(5.) P、Q平面的水平投影应标记为( B )。

:B. p、q(6) P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在水平投影面上的投影反映实长,因此称之为( B )B. 水平线(9)平面P在( A)面上的投影具有积聚性,因此称之为正垂面。

…A. 正面投影(10)平面Q在侧面投影面上的投影有积聚性,因此称之为( C )C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图 1】B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

电大专科《机械制图》机考网考题库及答案

电大专科《机械制图》机考网考题库及答案

最新电大专科《机械制图》机考网考题库及答案20XX年秋期河南电大把《机械制图》纳入到机考(网考)平台进行上机考试,针对这个平台,本人汇总了该科所有的题,形成一个完整的题库,内容包含了单选题、填空题,并且以后会不断更新,对考生的复习、作业和考试起着非常重要的作用,会给您节省大量的时间。

做考题时,利用本文档中的查找工具,把考题中的关键字输到查找工具的查找,敬请查看。

C、80mmD、90mm6、已知轴承的型号为6305,则轴承的内径尺寸为B )A、5mmB、25mmC、305 mmD、6305mm]7、管螺纹的代号是( C )A、 BB、TrC、GD、 M8、外螺纹的大径用( B )符号表示。

A、 DB、 dC、D1D、d19、根据投影面展开的法则,三个视图的相互位置必然B )为主。

A.左视图B.主视图C.俯视图D.任一视图10、国标中规定用( C )作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面11、基本视图主要用于表达零件在基本投影方向上的B )形状。

内部 B.外部 C.前后 D.左右12、投影面垂直线有( B )反映实长。

A.一个投影 B.两个投影C.三个投影D.四个投影、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。

物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。

、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。

4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。

无论采用哪种比例,图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

最新国家开放大学电大《机械制图》机考网考题库及答案

最新国家开放大学电大《机械制图》机考网考题库及答案

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图 1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4) P、Q平面的正面投影应标记为( A )。

A. p’、q’(5) P、Q平面的水平投影应标记为( B )。

B. p、q(6) P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在侧面投影面上的投影有积聚性,因此称之为( B )B. 侧垂线(9)平面P在( B )面上的投影反映实形,因此称之为水平面。

B. 水平投影(10)平面Q的水平投影具有积聚性,因此称之为( A )A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4) P、Q平面的正面投影应标记为( A )。

A. p’、q’(5.) P、Q平面的水平投影应标记为( B )。

B. p、q(6) P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在水平投影面上的投影反映实长,因此称之为( B )B. 水平线(9)平面P在( A)面上的投影具有积聚性,因此称之为正垂面。

A. 正面投影(10)平面Q在侧面投影面上的投影有积聚性,因此称之为( C )C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图 1 (1)AB、CD直线的正面投影应标记为( A )。

国家开放大学电大《机械制图》机考网考题库及答案

国家开放大学电大《机械制图》机考网考题库及答案

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1.根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图 1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4)P、Q平面的正面投影应标记为( A )。

A. p’、q’(5)P、Q平面的水平投影应标记为( B )。

B. p、q(6)P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在侧面投影面上的投影有积聚性,因此称之为( B )B. 侧垂线(9)平面P在( B )面上的投影反映实形,因此称之为水平面。

B. 水平投影(10)平面Q的水平投影具有积聚性,因此称之为( A )A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为( A )。

A. a’b’、c’d’(2)AB、CD直线的水平投影应标记为( B )。

B. ab、cd(3)AB、CD直线的侧面投影应标记为( C )。

C. a”b”、c”d”(4)P、Q平面的正面投影应标记为( A )。

A. p’、q’(5.)P、Q平面的水平投影应标记为( B )。

B. p、q(6)P、Q平面的侧面投影应标记为( C )。

C. p”、q”(7)直线AB在三个投影面上的投影均不反映实长,因此称之为( A )A.一般位置直线或倾斜线(8)直线CD在水平投影面上的投影反映实长,因此称之为( B )B. 水平线(9)平面P在(A)面上的投影具有积聚性,因此称之为正垂面。

A. 正面投影(10)平面Q在侧面投影面上的投影有积聚性,因此称之为( C )C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面,选择回答如下题:图1(1)AB、CD直线的正面投影应标记为( A )。

(完整版)2020年国家开放大学电大《机械制造基础》机考网考试题题库及答案

(完整版)2020年国家开放大学电大《机械制造基础》机考网考试题题库及答案

(完整版)2020年国家开放大学电大《机械制造基础》机考网考试题题库及答案100%通过考试说明:试卷总分:100分;考试时间:60分钟;题型:判断题30分、单选题45分、分析计算题25分。

随机抽取任一套题,答案都在本题库中。

做考题时,利用本文档中的查找工具,把考题中的关键字输到查找工具的查找内容框内,就可迅速查找到该题答案。

本文库还有其他机考及教学考一体化答案,敬请查看。

一、判断题1、钢的正火的硬度、强度比退火低。

(×)4、通过热处理可以有效地提高灰铸铁的力学性能。

(×)5、焊件开坡口的目的在于保证焊透,增加接头强度。

(√)6、基本尺寸就是要求加工时要达到的尺寸。

(×)7、采用包容要求时,若零件加工后的实际尺寸在最大、最小尺寸之间,同时形状误差等于尺寸公差,则该零件一定合格。

(√)8、图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。

(√)9、切削用量是切削速度、进给量和背吃刀量三者的总称。

(√)10、刀具耐用度为刀具两次刃磨之间的切削时间。

(√)11、切削液具有冷却、润滑、清洗、防锈四种作用。

(√)12、在车削加工中,车刀的纵向或横向移动,属于进给运动。

(√)13、根据工件的加工要求,不需要限制工件的全部自由度,这种定位称为不完全定位。

(√)14、固定支承在装配后,需要将其工作表面一次磨平。

(√)15、冲击韧性值随温度的降低而减小。

(√)16、正火的冷却速度比退火稍慢一些。

(×)17、碳钢的含碳量一般不超过1.3%。

(√)18、一般情况下,焊件厚度小于4mm时,焊条直径等于焊件厚度。

(√)19、从制造角度讲,基孔制的特点就是先加工孔,基轴制的特点就是先加工轴。

(×)20、为了实现互换性,零件的公差规定越小越好。

(×)21、Ra值越大,零件表面越粗糙。

(√)22、切削用量主要是指切削速度和进给量。

(×)23、提高表面质量的主要措施是增大刀具的前角与后角。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(7)直线 AB 在三个投影面上的投影均不反映实长,因此称之为( A )
A.一般位置直线或倾斜线 B. 侧平线
C. 正平线
D. 水平线
(8)直线 CD 在水平投影面上的投影反映实长,因此称之为( B )
3
Hale Waihona Puke A. 正平线B. 水平线
C. 侧垂线
D. 侧平线
图1
(1)AB、CD 直线的正面投影应标记为( A )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(2)AB、CD 直线的水平投影应标记为( B )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(3)AB、CD 直线的侧面投影应标记为( C )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(4) P、Q 平面的正面投影应标记为( A )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(5.) P、Q 平面的水平投影应标记为( B )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(6) P、Q 平面的侧面投影应标记为( C )。
D. 水平线
(9) 平面P 在( B )面上的投影反映实形,因此称之为水平面。
A. 正投影
B. 水平投影
C. 侧投影
D. 一般位置
(10)平面 Q 的水平投影具有积聚性,因此称之为( A )
A. 铅垂面
B. 正垂面
C. 侧垂面
D. 一般位置平面
2. 根据图 1 所示 AB、CD 直线和 P、Q 平面,选择回答如下题:
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(4) P、Q 平面的正面投影应标记为( A )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(5.) P、Q 平面的水平投影应标记为( B )。
4
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(6) P、Q 平面的侧面投影应标记为( C )。
C. a”b”、c”d”
D. AB、CD
(4) P、Q 平面的正面投影应标记为( A )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(5.) P、Q 平面的水平投影应标记为( B )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(6) P、Q 平面的侧面投影应标记为( C )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(7) 直线AB 的侧面投影具有积聚性,因此称之为( B )
(9) 平面P 在( A)面上的投影具有积聚性,因此称之为正垂面。
A. 正面投影
B. 水平投影
C. 侧面投影
D. 一般位置
(10)平面 Q 在侧面投影面上的投影有积聚性,因此称之为( C )
A. 铅垂面
B. 正垂面
C. 侧垂面
D. 一般位置平面
3. 根据图 1 所示 AB、CD 直线和 P、Q 平面,选择回答如下题:
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(7) 直线AB 在三个投影面上的投影均不反映实长,因此称之为( A )
A.一般位置直线或倾斜线
B. 正平线
C. 水平线
D. 侧平线
(8)直线 CD 在侧面投影面上的投影有积聚性,因此称之为( B )
A.一般位置直线或倾斜线 B. 侧垂线
C. 正平线
图1
(1)AB、CD 直线的正面投影应标记为( A )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(2)AB、CD 直线的水平投影应标记为( B )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
1
(3)AB、CD 直线的侧面投影应标记为( C )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(4) P、Q 平面的正面投影应标记为( A )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(5.) P、Q 平面的水平投影应标记为( B )。
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(6) P、Q 平面的侧面投影应标记为( C )。
A. 正面投影
B. 水平投影
C. 侧面投影
D. 一般位置
(10)平面 Q 在正面投影面上的投影具有积聚性,因此称之为( B )
A. 铅垂面
B. 正垂面
C. 侧垂面
D. 一般位置平面
4.根据图 1 所示 AB、CD 直线和 P、Q 平面,选择回答如下题:
图1
(1)AB、CD 直线的正面投影应标记为( A )。
2
图1
(1)AB、CD 直线的正面投影应标记为( A )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(2)AB、CD 直线的水平投影应标记为( B )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(3)AB、CD 直线的侧面投影应标记为( C )。
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(2)AB、CD 直线的水平投影应标记为( B )。
5
A. a’b’、c’d’
B. ab、cd
C. a”b”、c”d”
D. AB、CD
(3)AB、CD 直线的侧面投影应标记为( C )。
A. a’b’、c’d’
B. ab、cd
《机械制图》机考题库
一、 单项选择题(每题 3 分,共 30 分) 二、 判断题正误(每题 2 分,共 20 分) 三、 多项选择题(每题 4 分,共 20 分。每题的备选项中,有 2 个或 2 个以上符合题
意。少选,所选的每个选项得 1 分;错选,不得分) 四、 综合题(共 30 分)
一、单项选择题 1.根据图 1 所示 AB、CD 直线和 P、Q 平面,选择回答如下题:
A. p’、q’
B. p、q
C. p”、q”
D. P、Q
(7) 直线AB 的侧面投影具有积聚性,因此称之为( B )
A.一般位置直线或倾斜线 B. 侧垂线
C. 正平线
D. 水平线
(8)直线 CD 的水平投影面具有积聚性,因此称之为( B )
A. 正平线
B. 铅垂线
C. 侧垂线
D. 侧平线
(9) 平面P 在( C )面上的投影具有积聚性,因此称之为侧垂面。
相关文档
最新文档
