Mastercam后置处理文件及其设定方法详细说明1
mastercam后处理设置
5、删除NC文件的程序名、注释行：
单击 按钮，系统弹出查找对话框，输入“%”，单击 按钮，查找结果所在行为：
"%", e
*progno, e
"(PROGRAM NAME - ", progname, ")", e
"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e
⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。使用循环指令时可大幅提高计算速度，缩小NC文件长度。
如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。修改方法如下：
1、增加G54指令（方法一）：
采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。其他后处理文件内容有所不同，修改时根据实际情况调整。
将其删除或改为注释行：
"%", e
＃ *progno, e
＃ "(PROGRAM NAME - ", progname, ")", e
＃ "(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")",
输出的NC文件修改前对应位置指令为：
MasterCAM后处理文件的修改 （FANUC用）
MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（法兰克、发那科）数控代码的控制器。其它类型的控制器需选择对应的后处理文件。
MasterCAM 后置处理设置方法详细说明
MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。
（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。
（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。
（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。
MASTERCAM后处理修改方法必看

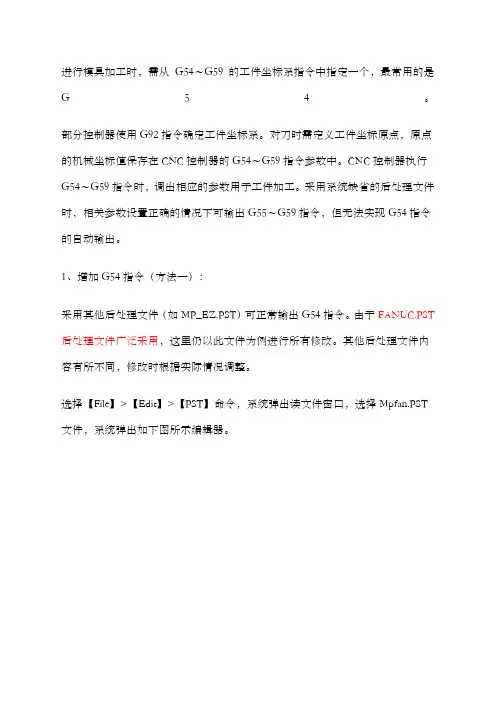

进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST 后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST 文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FINDNEXT按钮，查找结果所在行为：pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,e插入G54指令到当前行，将其修改为：pbld,n,*sgcode,*sgplane,"G40","G49","G80",*sgabsinc,"G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld,n,*smetric,e将其整行删除，或加上“＃”成为注释行：＃pbld,n,*smetric,e修改后G21指令不再出现，某些控制器可不用此指令。
注意修改时保持格式一致。
G21指令为选择公制单位输入，对应的英制单位输入指令为G20。
MASTERCAM的后置处理程序修改说明

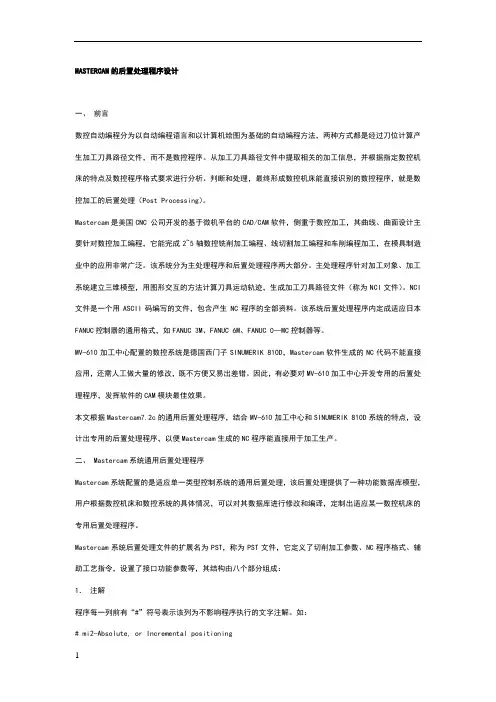

MASTERCAM的后置处理程序设计一、前言数控自动编程分为以自动编程语言和以计算机绘图为基础的自动编程方法，两种方式都是经过刀位计算产生加工刀具路径文件，而不是数控程序。
从加工刀具路径文件中提取相关的加工信息，并根据指定数控机床的特点及数控程序格式要求进行分析、判断和处理，最终形成数控机床能直接识别的数控程序，就是数控加工的后置处理（Post Processing）。
Mastercam是美国CNC 公司开发的基于微机平台的CAD/CAM软件，侧重于数控加工，其曲线、曲面设计主要针对数控加工编程，它能完成2~5轴数控铣削加工编程、线切割加工编程和车削编程加工，在模具制造业中的应用非常广泛。
该系统分为主处理程序和后置处理程序两大部分。
主处理程序针对加工对象、加工系统建立三维模型，用图形交互的方法计算刀具运动轨迹，生成加工刀具路径文件（称为NCI文件）。
NCI 文件是一个用ASCII码编写的文件，包含产生NC程序的全部资料。
该系统后置处理程序内定成适应日本FANUC控制器的通用格式，如FANUC 3M、FANUC 6M、FANUC 0—MC控制器等。
MV-610加工中心配置的数控系统是德国西门子SINUMERIK 810D，Mastercam软件生成的NC代码不能直接应用，还需人工做大量的修改，既不方便又易出差错。
因此，有必要对MV-610加工中心开发专用的后置处理程序，发挥软件的CAM模块最佳效果。
本文根据Mastercam7.2c的通用后置处理程序，结合MV-610加工中心和SINUMERIK 810D系统的特点，设计出专用的后置处理程序，以便Mastercam生成的NC程序能直接用于加工生产。
二、 Mastercam系统通用后置处理程序Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
Mastercam软件的后置处理文件及其设定方法

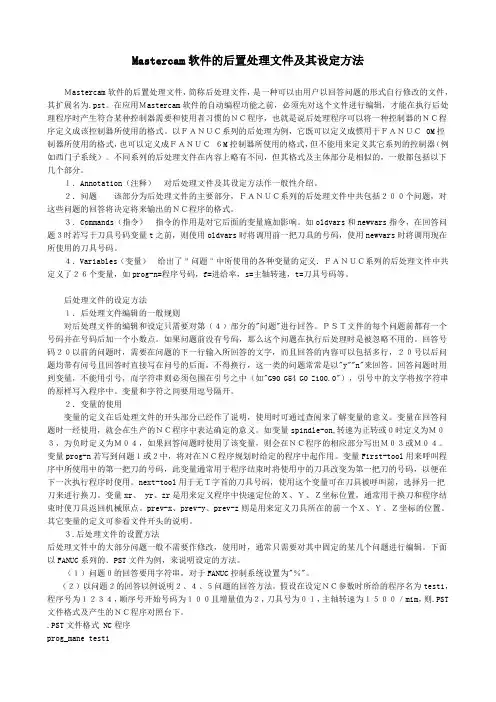

Mastercam软件的后置处理文件及其设定方法Ｍastercam软件的后置处理文件，简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.pst。
在应用Ｍastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的ＮＣ程序，也就是说后处理程序可以将一种控制器的ＮＣ程序定义成该控制器所使用的格式。
以ＦＡＮＵＣ系列的后处理为例，它既可以定义成惯用于ＦＡＮＵＣ 0M控制器所使用的格式，也可以定义成ＦＡＮＵＣ６M控制器所使用的格式，但不能用来定义其它系列的控制器（例如西门子系统）。
不同系列的后处理文件在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下几个部分。
１．Annotation（注释）对后处理文件及其设定方法作一般性介绍。
２．问题该部分为后处理文件的主要部分，ＦＡＮＵＣ系列的后处理文件中共包括２００个问题，对这些问题的回答将决定将来输出的ＮＣ程序的格式。
３．Commands（指令）指令的作用是对它后面的变量施加影响。
如oldvars和newvars指令，在回答问题３时若写于刀具号码变量t之前，则使用oldvars时将调用前一把刀具的号码，使用newvars时将调用现在所使用的刀具号码。
４．Variables（变量）给出了＂问题＂中所使用的各种变量的定义．ＦＡＮＵＣ系列的后处理文件中共定义了２６个变量，如prog-n=程序号码，f=进给率，s=主轴转速，t=刀具号码等。
后处理文件的设定方法１．后处理文件编辑的一般规则对后处理文件的编辑和设定只需要对第（４）部分的"问题"进行回答。
ＰＳＴ文件的每个问题前都有一个号码并在号码后加一个小数点。
如果问题前没有号码，那么这个问题在执行后处理时是被忽略不用的。
回答号码２０以前的问题时，需要在问题的下一行输入所回答的文字，而且回答的内容可以包括多行，２０号以后问题均带有问号且回答时直接写在问号的后面，不得换行，这一类的问题常常是以"y""n"来回答。
Mastercam参数

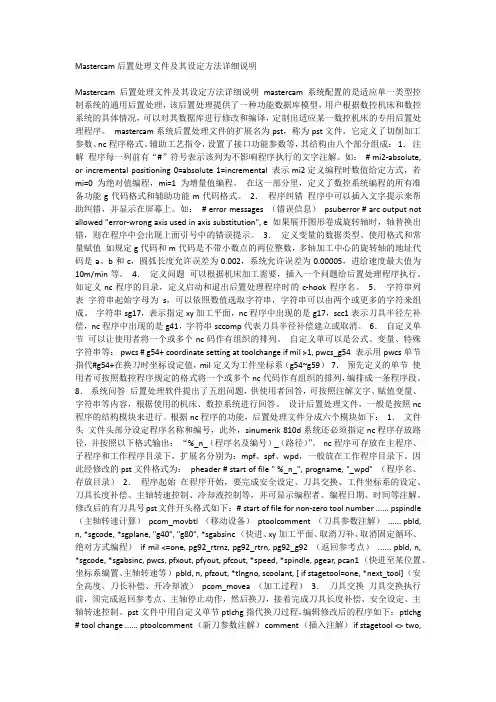

Mastercam后置处理文件及其设定方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。mastercam系统后置处理文件的扩展名为pst，称为pst文件，它定义了切削加工参数、nc程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。如：# mi2-absolute, or incremental positioning 0=absolute 1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。在这一部分里，定义了数控系统编程的所有准备功能g代码格式和辅助功能m代码格式。2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。如：# error messages（错误信息）psuberror # arc output not allowed "error-wrong axis used in axis substitution", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。3．定义变量的数据类型、使用格式和常量赋值如规定g代码和m代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是a、b和c，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。5．字符串列表字符串起始字母为s，可以依照数值
MasterCAM-X3软件后置处理文件优化及设定方法
MasterCAM X3 软件的后置处理文件优化及其设定方法MasterCAM 软件在数控加工和模具加工的应用上非常广泛，但是因为每次都要对产生的后置处理代码进行局部的修改和优化，给生产加工降低了效率，能不能使编好的刀路轨迹直接产生适合于不同数控机床系统的程序代码呢?那么我们就需要修改和优化后置处理文件了，本文就围绕MasterCAM X3 版的软件来展开说明。
Mastercam 是一套应用广泛的CAD/CAM/CAE软件包，它采用图形交互式自动编程方法实现NC 程序的编制。
交互式编程是一种人机对话的编程方法，编程人员根据屏幕提示的内容，反复与计算机对话，选择菜单目录或回答计算机的提问，直至将所有问题回答完毕，系统即可自动生成NC程序。
NC 程序的自动产生是受软件的后置处理功能控制的，不同的加工模块(如车削、铣削和线切割等) 和不同的数控系统对应不同的后处理文件。
软件当前使用哪一个后处理文件，是在软件安装时设定的，而在具体应用软件进行编程之前，一般还需对当前的后处理文件进行必要的修改和优化，以使其符合系统要求和使用者的编程习惯。
有些用户在使用软件时，由于不了解情况，没有对后处理文件进行修改，导致生成的NC程序中某些固定的地方经常出现一些多余的内容，或者总是漏掉某些词句。
解决这类问题，一般都需要在将程序传入数控机床之前，对程序进行手工修改，如果没有全部更正，则可能造成事故。
例如，在数控编程中可以去掉程序行号，以控制程序文件大小，便于文件的快速上传。
又如，更改某些不同系统的不同程序代码，或限定主轴和进给速度的最大与最小极限速度。
再如，确定立式和卧式机床型号等。
本文介绍了Mastercam 后处理文件的内容以及修改和设置的方法，供有关人员参考。
一、启动Mastercam 软件的修改文件以铣削为例，在安装的MaterCAM根目录下，采用记事本打开MPFAN.pst 文件(位置为“ D:\mcamx\mill\Posts\MPFAN. pst”)。
MASTERCAM后处理的设置和参数修改
MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONAL PREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。
此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的) m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editorbug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variablesgetnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。
MasterCAM 后置处理设置方法详细说明
MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。
（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。
（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。
（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。
Mastercam后置处理文件设定方法说明(转载精品)
MasterCAM后处理文件的修改[转载精品]MasterCAM后处理文件的修改MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（法兰克、发那科）数控代码的控制器。
其它类型的控制器需选择对应的后处理文件。
由于实际使用需要，用缺省的后处理文件时，输出的NC文件不能直接用于加工Ｔ 蚴牵?⑴进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G9 2指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
⑵FANUC.PST后处理文件针对的是4轴加工中心，而目前使用量最大的是3轴加工中心，多出了第4轴数据“A0.”。
⑶不带刀库的数控铣使用时要去掉刀具号、换刀指令、回参考点动作。
⑷部分控制器不接受NC文件中的注释行。
⑸删除行号使NC文件进一步缩小。
⑹调整下刀点坐标值位置，以便于在断刀时对NC文件进行修改。
⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。
使用循环指令时可大幅提高计算速度，缩小NC文件长度。
如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。
修改方法如下：1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。
单击按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
MASTERCAM后处理的设置和参数修改
后置处理文件简称后处理文件，是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故.例如，某机床的控制系统采用G54工件坐标系定位，G90绝对坐标编程，要求生成的NC程序前面必须有G54G90设置，如果后处理文件的设置为G55G91，则每次生成的程序中含有G55G91，却不一定有G54G90，如果在加工时没有进行手工改正，则势必造成加工错误.本文介绍了Mastercam后处理文件的内容以及修改和设置的方法，供有关人员参考.也就是说后处理程序可以将一种控制器的NC程序，定义成该控制器所使用的格式.以FANUC系列的后处理系统为例，它可以定义成惯用于FANUC 3M控制器所使用的格式，也可以定义成FANUC 6M控制器所使用的格式，但不能用来定义其它系列的控制器.不同系列的后处理文件，在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：『::好就好::中国权威模具网』
getnextop : 0 #Build the next variable table
3） General Output Settings(常规后处理设定).此部分可视情况更改,以适合机台或个人使用.以下截取的是9.0版的一些常规设定.冒号前面的是变量,冒号后面的是设定值,#号后面是注解(一般是说明0代表什么,1代表什么,2代表什么,yes或no应该不用翻译了吧?!)英文后面的中文注解是我加进去的,翻译的不是很详细,但相信大家能看懂.没有翻译的就表示我根本不会或此设定不常用....嘿嘿...
mastercam后处理修改
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180 arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
后置处理方法
(5)删除重设项*Sgabsinc，将"Pcan1,Pbld,N,*Sgcode,*Sgabsinc, Pwcs,Pfxout, Pfyout,Pfcout,
82. Parity奇偶校验(E/O/N)? N；
83. Data bits数据位(7 or 8)? 8；
84. Stop bits停止位 (1 or 2)? 1；
85. Strip line feeds? N；
86. Delay after end of line(seconds)? 每行末延迟（秒）0；
Mastercam 软件的西门子后置处理文件MasterCAM知识 2010-11-25 19:25:24 阅读264 评论1 字号：大中小 订阅 .
后置处理文件简称后处理文件，是一种可以由编程人员以回答问题的形式自行修改的文件，其扩展名为．ＰＳＴ，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，。在应用MasterCAM软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的ＮＣ程序，也就是说后处理程序可以将一种控制器的ＮＣ程序定义成该控制器所使用的格式。 MasterCAM的后置处理程序内定成适应日本FANUC控制器的通用格式。国产的数控系统和SINUMERIK数控系统一般在MasterCAM中没有对应的.PST后处理文件。在具体应用软件进行编程之前，一定要对当前的后处理程序进行修改和设定。不同系列的后处理文件在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下几个部分。
mastercam后处理修改
mastercam后处理修改MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF 和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MasterCAM后处理程序的修改设定-文档资料
MasterCAM后处理程序的修改设定我们单位对某型号立卧加工中心进行了数控系统改造，此型号加工中心以前是CNC-532数控系统，改造后为SINUMERIK 840D 数控系统。
数控系统改造后，我们使用的Mastercam内部自带的后置处理程序，没有合适的后处理程序支持这台改造后的数控系统，CNC编程过程中手工改动的工作量大，效率不高，常常有错误发生。
因此，我们认真分析了Mastercam后处理程序特点后，根据加工中心改造的实际机床坐标系和数控系统的程序编制格式等要求，对后处理程序进行了重新设定修改，效果不错。
1 mastercam后置处理文件介绍2 针对特定机床的后置处理程序设定过程我们单位改造数控系统后的加工中心，它的卧式坐标系和Mastercam的TOP方向一致（笛卡儿坐标系XY平面），应主要考虑功能描述代码和它的数值输出格式，它的设定变化不大。
但当使用立式加工时，它的主轴与Y向平行，坐标系变化大，是我们这次修改设定的重点，区别如图1所示。
方法一：笔者曾使用模型接近的MPMAHOXZ.pst作为后置处理程序，可以生成加工程序，但不能直接用于生产，需要经过大量修改才行。
程序的修改量是很大的，程序中必须把I，K手工逐一替换成I=（），K=（），并且要将对应的坐标数值及符号完全正确的一一对应填入括号里。
这个办法有用，可满足不了实际生产需要。
方法二：利用MasterCAM默认的FANUC后处理程序Mpfan.pst 进行开发改进，发现FANUC后处理程序模型和特定加工中心数控系统的主要区别在圆弧轮廓的功能实现；以及直线坐标X的正负方向；Y坐标轴和Z坐标轴的互换。
第一步，先进行圆弧功能的实现。
因为两种数控系统坐标系的不同，影响最大的是圆弧程序格式截然不同。
（1）针对圆弧加工功能相同，只是表达符号格式不一致情况，笔者采用R半径法的代码，不再用IJK矢量方式完成圆弧功能，可以设置为“#General Output Settings”“Arcoutp ut：1”；（2）因为在输出NC程序中涉及到半径，按照两种数控系统的代码格式区别，必须同时将“#Address String Definitions”中“Srad" R"”改为“Srad"CR="”：“Srad "R-"”改为“Srad "CR=-"”。
