相序保护器
三相电相序保护器的接法
三相电相序保护器的接法三相电相序保护器是用于检测三相电的相序是否正确的保护装置。
它主要用于防止三相电电机因相序错误而损坏，同时也可以用于监控电力系统中三相电线的相序。
三相电的相序是指三相电的相位顺序和相序相间关系。
在三相电系统中，通常采用“ABC”相序，即A相、B相、C相顺序排列。
如果相序错误，比如将B相和C相接反，将会导致电机运行不正常，甚至损坏电机。
因此，相序保护器的作用就是监测电力系统中的三相电线，确保其相序正确。
相序保护器通常采用电气连接方式，其接法主要包括以下几种：1.直接连接法：相序保护器通过三个继电器接线端口分别与A相、B相、C相相连接。
通过检测三相电的相位关系，确定是否存在相序错误。
2.电流互感器连接法：相序保护器通过电流互感器将三相电流信号转换为低电平信号，然后通过继电器接线将低电平信号送入相序保护器进行检测。
3.电压互感器连接法：相序保护器通过电压互感器将三相电压信号转换为低电平信号，然后通过继电器接线将低电平信号送入相序保护器进行检测。
4.直接法与电流互感器连接法相结合：在某些情况下，为了增强相序保护器的检测能力，可以同时采用直接连接法和电流互感器连接法。
以上是相序保护器的几种常见接法，具体的接法取决于不同的应用场景和具体要求。
需要注意的是，在进行相序保护器的接线时，应严格按照产品说明书和相关标准进行操作，以确保接线的正确性和安全性。
同时，还要注意选择合适的相序保护器型号和规格，以满足实际应用的需求。
总结起来，三相电相序保护器的接法包括直接连接法、电流互感器连接法、电压互感器连接法以及直接法与电流互感器连接法相结合等几种。
在选择和安装相序保护器时，应根据具体情况进行选择，并严格按照产品说明书和相关标准进行操作，以确保其正常运行和使用安全。
电源相序保护器的工作原理及状况
电源相序保护器的工作原理及状况电源相序保护器的工作原理是通过检测电源A、B、C相的相序，并与设定值进行比较，一旦发现相序错误，则会立即切断电源供电，以保护负载设备的安全运行。
一般来说，电源相序保护器的检测过程主要包括以下几个步骤：1.采集电源相电压信号：电源相序保护器通过电压传感器采集三相电源的电压信号。
2.信号处理：经过放大、滤波等处理后，将电源相电压信号转换成数字信号。
3.相序比较：将采集到的电源相电压信号与设定的相序标准进行比较，判断电源相序是否正确。
4.切断电源：当检测到电源相序错误时，电源相序保护器会触发切断开关，切断电源供电。
电源相序保护器主要包括检测部分和保护部分两个部分。
检测部分用于采集、处理和比较电源相电压信号，而保护部分则用于触发切断开关，以切断电源供电。
电源相序保护器通常还会配备指示灯或显示屏，用于显示当前的相序状态和故障信息，方便运维人员进行监测和维护。
除了以上工作原理外，电源相序保护器还具有以下几个特点：1.灵敏、快速：电源相序保护器的检测和触发过程非常灵敏，能够在几个毫秒内完成，快速切断电源供电。
2.高可靠性：电源相序保护器采用可靠的电路设计和稳定的元器件，具有较高的可靠性和稳定性，能够在长时间运行中保持正常工作。
3.安全稳定：电源相序保护器能够有效地检测和保护电气设备免受电源相序错误的影响，确保负载设备的安全运行。
4.易于安装和使用：电源相序保护器通常是小型、紧凑的装置，安装方便，使用简单。
只需将其与电源线路连接，并进行设定即可正常使用。
总之，电源相序保护器通过检测电源相序，并与设定值进行比较，切断电源供电，以保护负载设备免受电源相序错误的影响。
它在电气设备的安全运行中起着重要的作用，值得广泛应用。
相序保护器原理
相序保护器原理相序保护器是电力系统保护中应用比较广泛的一种保护装置。
它的作用是在发生三相不平衡时，能及时地切断故障电路，并防止三相电气设备损坏，保护电网的稳定运行。
相序保护器的基本原理是利用三相电压的相序关系进行电气量的比较，并通过比较结果来控制保护装置的动作。
一、相序的概念“相序”是指三相电压在时间上的先后关系。
对于三相电压为正弦波的电路，相序一般是按照电压的相角来进行判断的。
三相电压的相位差分别为0°、120°和240°，如果三相电压依次通过正序（R-Y-B）、负序（B-Y-R）、反负序（B-R-Y）和反序（Y-B-R）时，对应相角依次为0°、240°、120°和360°（或0°）。
三相电压的相序关系就可以由其相角的先后顺序来判断。
当三相电压的相序关系发生改变时，三相电压不存在任何平衡，就会导致电压、电流等参数发生不平衡，从而引起了电路的故障。
而相序保护器就是通过比较三相电压的相位关系，及时地判断它们的相序是否正确，从而在三相电压出现相序不平衡时，可对发生故障的电路进行保护。
1.测量方法（1）电压比较法电压比较法是常用的相序保护器测量方法。
电压比较法是通过比较三相电压的幅值之差，以及相角之差来检测电压的相序，从而对故障电路进行切断保护。
一般来说，相序正确时，三相电压的幅值和相角应该是平衡的，幅值差异应该很小，相角差异应该为120度左右。
而当相序不正确时，三相电压的幅值和相角会发生明显的变化，可进行相序保护动作。
（2）相位检测法相位检测法是另一种常用的相序保护器测量方法。
它是利用相序中三相电压相位差120度的特点进行测量。
相位检测法首先需要把三个信号输入到相位检测器中，检测器会测量三个信号之间的相位差。
如果三相电压的相位差符合要求，则认为相序是正确的，否则就会发生故障，需要进行保护。
2.保护动作当相序不正确时，相序保护器会进行保护动作，判断出故障点并及时地对故障电路进行切除，以保护电网的稳定运行。
相序保护器原理和接线
相序保护器原理和接线相序保护器是一种用于电气系统中的保护装置，用于监测三相电源的相序是否正确，并在相序错误的情况下切断电源以避免电气设备受到损坏。
相序保护器可以广泛应用于发电厂、变电站、电力系统和工业设备等领域，保护电气设备免受相序错误带来的危害。
相序保护器的工作原理是通过监测电源切换器的相位关系来确定相序是否正确。
它通常由电位器、电路、继电器和触点等组成。
当电源切换引线相位关系正确时，相序保护器不会产生任何操作；而当相位关系错误时，相序保护器会产生一个输出信号，通过触点控制继电器开关来切断电源。
相序保护器的接线通常包括三个主要部分：电源输入端、负载输出端和触点接线端。
电源输入端通常包括A相、B相和C相三个引线，用于接入三相电源。
负载输出端通常包括A相、B相和C相三个引线，用于接入电气设备的三相线路。
触点接线端通常包括正常工作触点和信号反馈触点，用于进行相序保护器的控制和监测。
接线时，首先将电源输入端的A相、B相和C相引线与三相电源的对应引线相连，确保正确接线。
然后将负载输出端的A相、B相和C相引线与电气设备的对应引线相连，确保正确接线。
最后，将触点接线端的正常工作触点和信号反馈触点与继电器、控制电路等设备相连，以实现相序保护器的正常操作和监测。
总之，相序保护器通过监测电源的相位关系来判断相序是否正确，并在相序错误时切断电源，以保护电气设备的安全运行。
在接线时，需要确保正确连接电源输入端、负载输出端和触点接线端，以确保相序保护器能够正常工作。
相序保护器在电力系统中起着重要的作用，能够提高电气设备的可靠性和安全性。
相序保护器工作原理
相序保护器工作原理
相序保护器是一种常用的电气保护装置，用于检测和保护三相电力系统的相序错误。
其工作原理是基于判断电源供电线路的相序是否正确。
正常情况下，三相电源的相位差为120度，即A相、B相和C相依次为相位顺序。
而当相序错误时，例如A相和B相的相位差变为60度，或者A相和C相的相位差变为240度，就会导致电力系统无法正常运行。
相序保护器通常包括相序传感器和控制单元两部分。
相序传感器可以通过监测电源供电线路上的相电压，并通过比较不同相电压的相位差来确定相序情况。
一旦相序错误被检测到，相序保护器会立即切断电源供应，以避免电力系统的损坏。
通过相序保护器的工作原理，可以有效地保护电力系统免受相序错误的影响。
在一些重要的工业设备和关键性电力系统中，相序保护器被广泛使用，以确保电力传输和供应的可靠性和稳定性。
相序保护器
JL-420相序保护器说明书相序保护器概述JL-420相序保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。
特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。
本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。
JL-420相序保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D、XJ3-D ;而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。
相序保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相(动态断相和静态断相)故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1 秒;8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。
相序保护器规格选型JL-420相序保护器按保护功能、不同电压等级的产品选型。
型号额定电压(VAC)过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定(%)动作时间(S)电压设定(%)动作时间(S)JL-420 380 5-20 0.1-10 5-20 0.1-10 •••JL-420/A 380 +15 1 -15 5 •••JL-420/B 380 +10 1 -10 5 •••JL-420/X 380 用户约定用户约定用户约定用户约定•用户约定•JL-420/T 380 O O O O•••JL-420/660 660 5-20 0.1-10 5-20 0.1-10 •••宁波市海曙巨龙电气厂•表示具有该功能O表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序保护器。
相序保护器的工作原理
相序保护器的工作原理
相序保护器是一种装置，用于三相四线制系统中，用以防止电气设备之间的相互触电或短路，在三相四线制低压系统中广泛应用。
它的工作原理是当三相四线制低压系统发生三相电压不平衡时，通过一个特殊的保护器使其从接通状态转为断开状态，从而达到保护电器、线路、设备等安全的目的。
其主要功能是：
1.当相序保护装置正常工作时，不会影响用电设备的正常使用。
当发生三相电压不平衡时，在三相四线制低压系统中，其相序保护器处于断开状态。
只有在三相电压恢复正常时，相序保护器才能恢复工作状态。
2.当发生相序保护器动作时，使电器、线路、设备等停止工作；当恢复正常时，只对相序保护器进行检查和维修，不会影响电器、设备等的正常使用。
3.当发生三相电压不平衡时，若相序保护器在断开状态时，三相电压会向四个方向同时倾斜。
若这时发生短路故障，会损坏电器和线路等设备。
通过对其工作原理分析可以发现，该装置的工作过程是：当相序保护器断开时，相序保护器处于闭合状态；当恢复正常后，相序保护器又处于断开状态。
—— 1 —1 —。
相序保护器接线方法及工作原理
相序保护器接线方法及工作原理1. 相序保护器是一种用于保护电气设备免受相序错误的装置。
2. 接线方法的正确性对于相序保护器的工作至关重要。
3. 通常，相序保护器需要与电气设备的主要供电线路连接。
4. 一般情况下，相序保护器需要接线至三相电源系统中。
5. 保证相序保护器的接线正确性可以有效提高其保护性能。
6. 错误的接线方式可能导致相序保护器无法正常工作。
7. 相序保护器通常包括多个输入引脚，需要根据具体情况进行正确的接线。
8. 在接线过程中，应确保各颜色线缆与相应的接线端子正确连接。
9. 定期检查相序保护器接线状态可以减少潜在的安全隐患。
10. 相序保护器的接线应由专业人员进行，确保符合标准和规范。
11. 相序保护器的工作原理是通过监测电源系统的相序，识别正常或异常相序状态。
12. 当电源系统的相序错误时，相序保护器会触发保护动作，切断电气设备的供电。
13. 通过使用相序保护器，可以避免因相序错误而导致的设备损坏或故障。
14. 相序保护器通常采用先进的电子技术，能够实时监测电源系统的相序情况。
15. 相序保护器的工作原理基于电源系统中各相电压的先后顺序进行判断。
16. 当相序保护器检测到相序错误时，会立即采取相应的保护措施。
17. 相序保护器的工作原理涉及对电源系统的电压波形进行实时分析。
18. 通过工作原理的实施，相序保护器可以快速准确地识别相序错误。
19. 相序保护器的工作原理使其成为电气系统中重要的安全保护装置。
20. 使用相序保护器可以有效预防由于相序错误引起的电气设备故障。
21. 相序保护器通常与其他安全保护装置配合使用，提高电气系统的整体安全性。
22. 工作原理简单清晰的相序保护器成为电气设备中不可或缺的一部分。
23. 相序保护器的工作原理要求其能够快速准确地判断电源系统的相序状态。
24. 通过工作原理的实现，相序保护器可以实现快速的故障诊断和应急切断。
25. 相序保护器的工作原理需要依靠精密的电子元件和电路设计来实现。
相序保护器原理图
相序保护器原理图
相序保护器原理图简述如下：
该保护器主要由三个主要部分组成：变压器（T），比较器（C）和动作器（A）。
其中，变压器从电网中获取三相电源，并将其转换为适合比较器处理的低压信号。
比较器用来检测三相电源的相序情况，并将结果与预设的相序进行比较。
如果相序正确，比较器不发出任何信号，保持动作器处于未动作状态。
如果相序错误，比较器会向动作器发送信号，导致它进行动作，从而切断电源或触发其他保护动作。
具体的工作过程如下：
1. 变压器将三相电源转换为低压信号，并将其输入比较器。
2. 比较器通过比较三相电源的相序情况与预设的相序，判断是否相序错误。
3. 如果相序正确，比较器不发出任何信号，保持动作器处于未动作状态。
4. 如果相序错误，比较器向动作器发送信号，触发其动作。
动作器可能会切断电源或触发其他保护措施，以防止电网故障进一步扩大。
5. 一旦相序恢复正常，比较器停止发送信号，动作器恢复初始状态。
通过这种方式，相序保护器能够有效地保护电网免受相序错误可能导致的损坏或故障。
相序保护器说明
相序保护器使用说明
一、产品简介
HRPST02型相序保护器，在不可逆转传动设备中作相序保护及普通三相电路中作缺相保护，具有性能可靠、抗干扰能力强、适用范围广、使用方便等特点。
二、工作原理
一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏，相序保护就是为了防止这类事故发生。
在三相电路正常工作情况下，电路中电流矢量和等于零，相序继电器不动作；当出现相序异常或缺相时，相序继电器将触发动作，切断控制电路从而达到保护电气负载的目的。
三、接线说明
U相电源与普通继电器线圈串联，继电器一组常开触点作信号输出使用，接线方法如下图所示。
断相相序保护器的工作原理
断相相序保护器的工作原理
1.电源：断相相序保护器通常由交流供电方式，直接连接到电力系统
的电源。
它可以通过变压器或电力变压器来提供所需的工作电压和电流。
2.检测电路：断相相序保护器包含一组检测电路，用于监测系统中的
电流和电压。
这些电路包括电流互感器（CT）和电压互感器（VT）。
电流
互感器用于测量系统中的电流，而电压互感器用于测量系统中的电压。
3.相序检测：断相相序保护器将测量到的电流和电压信号与事先设定
的标准进行比较，以确定系统的相序。
如果相序不正确，断相相序保护器
将触发警报，以提醒操作员系统存在相序问题。
4.相序恢复：一旦断相相序保护器检测到相序错误，它将采取相应的
措施来纠正问题。
这通常涉及到切断系统中受影响的电路或设备，以防止
进一步的损害。
5.警报和保护：当断相相序保护器检测到相序错误时，它将触发警报，以通知操作员。
这通常通过声音或光信号来实现。
此外，断相相序保护器
还可以与其他设备或系统集成，例如控制系统或安全系统，以进一步保护
设备和系统。
总结起来，断相相序保护器的工作原理是通过测量系统中的电流和电压，检测相序的正确性，并触发警报和采取措施来保护系统。
它是电力系
统中重要的保护装置，能够减少设备损坏和系统故障的发生。
相序保护器工作原理
相序保护器工作原理
序列保护器（Sequence Protector，简称SP）是一种重要的限流元件，是确保负载电流达到设计要求的重要条件之一。
序列保护器可以有效限制功率设备在一段时间内允许经
历的最大负载电流等级，从而避免过大的负载电流发生而引起的故障。
序列保护器主要由熔丝、接触器、容纳熔丝等组成，当负载电流达到选定的值时，熔丝会融化，接触器断开电路，发生断路保护。
序列保护器的跳闸极限电流和断路时间，定义了序列保护器的保护特性，即其在
失去限流能力时，会在指定的电流和时间终止供电，以确保负载不受超负荷电流破坏。
序列保护器的选择安装非常重要，主要是要考虑到功率设备的负载流量，序列保
护器和负载元件连接的电路的结构，还有序列保护器的本身性能，以及序列保护器的运行
环境，等等。
一般而言，序列保护器可以分为单相和多相的，单相的只能保护一个相的电流，
而多相的可以保护多个相的电流，它们都可以有效地确保功率设备的安全运行。
单相序列保护器的工作原理是：当预设好的回路电流值超过序列保护器所设定的
断路电流值，就会触发断路器的弹簧头部扳机，此时就会伴随击穿烧断熔丝等一系列操作
而触发序列保护器的作动。
多相序列保护器的工作原理类似，当存在多个相位负载时，多相序列保护器会依
次监测各相位的电流，当任一可调盘内超出设定值时，就会触发断路器的弹簧头部扳机，
此时就会伴随击穿烧断熔丝等一系列操作而触发序列保护器的作动。
因为序列保护器都是在受害电路中安装，并对电路所受的最大负载有保护作用，
所以使用序列保护器可以有效地保护整个电路，从而确保机器的运行安全。
行车相序保护器工作原理
行车相序保护器工作原理稿子一嗨，朋友！今天咱们来聊聊行车相序保护器的工作原理。
你知道吗，行车在运行的时候，电可不能乱了顺序，不然就会出大问题。
这时候，相序保护器就像一个小卫士一样站出来啦！它呀，其实就一直在那盯着电源的相序呢。
如果电源的相序是正常的，那它就安安静静地不吭声，让行车顺顺利利地工作。
可要是相序突然不对劲了，它马上就会“发脾气”。
怎么发脾气呢？它会迅速切断电源，就好像拉了个紧急刹车一样，不让行车继续工作，免得造成什么危险和损坏。
那它是怎么知道相序对不对的呢？这就得靠它里面那些聪明的小电路和小元件啦。
它们能分辨出电流和电压的顺序是不是正确的。
比如说，它能检测到三相电的先后顺序有没有乱套，如果乱了，它就能马上做出反应。
呢，行车相序保护器虽然个头不大，但是作用可大了，它时刻保护着行车的安全运行，就像一个默默守护的小英雄！稿子二亲爱的小伙伴，今天咱们来唠唠行车相序保护器的工作原理。
你想啊，行车工作得靠电，电的相序要是错了，那可不得了。
这时候，相序保护器就闪亮登场啦！它就像个超级警觉的小警察，一刻不停地盯着电的相序。
正常情况下，它就悠闲地待着，让行车正常运转。
一旦相序出了岔子，它可不会坐视不管。
“嗖”的一下，它就把电源给断了，坚决不让错误的相序影响行车。
那它是怎么做到这么厉害的呢？这是因为它里面有很多神奇的小部件。
它们能感知到电流和电压的变化，然后迅速判断相序是不是正确。
比如说，三相电应该是按照一定的顺序来的，如果顺序乱了，这些小部件马上就能发现，然后告诉相序保护器采取行动。
相序保护器工作起来可认真啦，一点小差错都不放过。
有了它，咱们的行车就能更安全、更稳定地工作，是不是很厉害呢？所以说呀，别小看这个小小的相序保护器，它可是行车安全运行的重要保障呢！。
相序保护器 电压设置标准
相序保护器电压设置标准
相序保护器的电压设置标准主要取决于工频电源的额定电压。
一般来说，工频电源的额定电压为220v或380v，而相序保护器的保护范围也就限定在了这个范围内，通常在170v到480v之间。
在实际应用中，相序保护器的保护阈值需要根据具体的电源供应系统特点进行设置。
一般来说，电源供应系统的电压波动范围为±10%左右，因此设置的保护阈值需要留有一定的余量。
同时，保护阈值也需要根据设备的额定电流和功率进行调整，以保证设备在发生相序故障时能得到有效的保护。
如果超出了这个范围，可能需要选择其他类型的保护器。
如果需要更详细的信息，建议查看相序保护器的使用说明或咨询专业电工。
用相序保护器判断三相电相序的方法
用相序保护器判断三相电相序的方法三相电相序是指三相电的相位顺序，用于确保电动机和其他设备的正常运行。
在三相电系统中，一般采用相序保护器来判断三相电的相序。
相序保护器主要用于监测电源电压的相位顺序，并保护电机设备不受反相序、缺相及过电压等故障的影响。
下面将详细介绍相序保护器判断三相电相序的方法。
相序保护器一般由相序判别装置和断路器组成。
相序判别装置主要根据三相电压的相位关系来实现相序的判断，其中主要有升序判别法、相邻相位差判别法和矢量和法等方法。
1.升序判别法：利用三相电压的大小关系来判断相序。
首先，通过电压互感器将三相电压变成电流，然后通过电流互感器测量电流的大小。
通过比较三相电流的大小，可以确定相序的顺序。
当A相电流最大，B相次之，C相最小，即ABC相顺序时，为正序。
而当A相电流最小，B相次之，C相最大，即ABC相逆序时，为逆序。
2.相邻相位差判别法：通过测量两个相邻相位之间的相位差来判断相序。
对于正序，A相和B相的相位差约为120度，B相和C相的相位差也约为120度；而对于逆序，A相和C相的相位差约为120度。
因此，通过测量相邻相位差的大小可以判断相序的顺序。
3.矢量和法：利用矢量图的相量和关系来判断相序。
首先，将三相电压的相量在一个复数平面上表示出来，并求得三相电压的矢量和。
对于正序，矢量和的方向在A相和C相之间，而对于逆序，矢量和的方向在B相和C相之间。
因此，通过判断矢量和的方向可以确定相序的顺序。
无论采用哪种方法进行相序判断，相序保护器都需要设置一个判别时间，当判别时间内没有判断出相序时，相序保护器会自动断开电路，以保护设备的安全运行。
总的来说，相序保护器通过测量三相电压的相位关系来实现相序的判断。
根据不同的方法，可以判断出正序或逆序的相序。
相序保护器主要用于电机设备的保护，在遇到相序反转、缺相或过电压等故障时，会自动断开电路，以防止设备损坏和事故发生。
相序保护器接线方法及工作原理
相序保护器接线方法及工作原理1. 相序保护器是一种用于保护电气设备和系统的重要装置。
2. 相序保护器的接线方法通常包括接入电源、接入三相电路和接入控制装置等步骤。
3. 通过正确的接线方法，相序保护器可以有效地监测电路的相序状态。
4. 相序保护器具有识别相序错误的能力，以避免电气设备因相序问题而损坏。
5. 相序保护器通常被广泛应用于工业和商业电气系统中。
6. 为了确保安全和可靠性，相序保护器的接线必须符合相关的电气标准和规范。
7. 相序保护器的工作原理是利用电流和电压信号进行相序状态的监测和分析。
8. 当相序错误发生时，相序保护器将通过触发报警或切断电源的方式保护电气设备。
9. 相序保护器的设计考虑了电路的相位、频率和幅度等参数。
10. 通过合适的接线方法，相序保护器可以实现对各种类型电路的保护。
11. 相序保护器能够在电气系统中快速准确地检测出相序错误，防止设备受损。
12. 正确的接线方法是相序保护器正常工作的前提条件，必须得到严格遵守。
13. 相序保护器的工作原理基于电气信号的采集、处理和识别。
14. 电气设备的正常运行需要相序保护器的有效保护，因此其接线方法至关重要。
15. 对于变压器和电动机等设备，相序保护器的接线方法和工作原理都有特殊要求。
16. 相序保护器的接线应考虑电路的稳定性和可靠性，确保能够及时发现并处理相序错误。
17. 相序保护器的工作原理涉及信号采集、数据处理和决策执行等多个方面。
18. 通过了解相序保护器的工作原理，能够更好地掌握其在电气系统中的作用和优势。
19. 电气系统中的相序错误可能导致设备损坏和生产中断，相序保护器的接线方法和工作原理能够有效预防这些问题。
20. 对于连锁和保护性断路器，相序保护器的接线方法有其独特之处，需要特别注意。
21. 相序保护器的工作原理是基于对电气信号的特征进行分析和识别。
22. 电气系统中可能存在临时性或持续性的相序错误，相序保护器需要能够有效应对这些情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备相序保护器因为电源相序接反后倒转而导致事故或设备损坏。
如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。
空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。
工作原理取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。
当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。
三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。
接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。
若起到保护作用，应该接常闭触点。
相序保护器温度保护在相序保护器电动机没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。
这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。
温度保护通常可采用温度继电器。
温度继电器主要有双金属片它们都被直接埋置在发热部位。
温度保护与过载保护都是利用温度来触发保护，但并不完全相同。
过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。
温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。
温度保护与过载保护也是不能互相替代的。
相序保护器漏电保护相序保护器为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。
漏电保护根据工作零线是否穿过电流感应器，分为零序电流保护和剩余电流保护。
零序电流保护与剩余电流保护的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
不同之处是，零序电流保护检测的是各相线中电流的矢量和，而剩余电流保护检测的是各相线还有零线中的电流矢量和。
理论上来说，三相线负载平衡且电路正常工作的情况下，各相线电流矢量和应该为零。
但是在实际的产品制造中，由于生产工艺、使用条件及电源品质等因素的制约，理想的三相完全平衡的负载不大可能存在，其三相电流的矢量和不为零而且很容易达到漏电保护器的动作电流值例如30mA。
因此，“负载三相平衡”这个概念只具有理论意义。

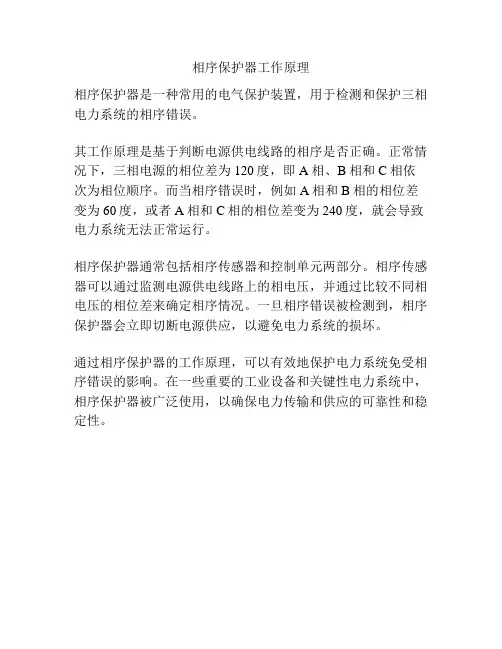

相序保护器原理相序保护器原理一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。
相序保护就是为了防止这类事故发生。
相序保护可采用相序当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的从而达到切断电动机电源、保护电动机的目的。
由和氖泡NB组成三相交流电相序检测电路。
由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B接入时，氖泡则不亮。
当按下启动按钮QA时，交流电经C2降压、VD1和整流、DW后得到12V直流电压，加在由继电器K、光敏电阻管V组成的保护执行电路上。
如果此时相序为A、B、C 顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流的控制回路，C吸合，电动机启动运转。
反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。
由此而达到保护目的。
编辑本段特点相序保护器按执行装置的不同，可以分为有触点相序保护器和无触点相序保护器两种。
前者使用电磁继电器或交流接触器作为其执行装置，后者采用固体继电器（晶闸管、IGBT、高压VMOS管）作为其执行装置。
前者是利用电磁继电器或交流接触器的触点来分断相序错误的三相电源，后者则是使用电子元器件关断的方式来分断错误电源。
所以，相对于前者，后者具有反应速度快、无噪音、无火花、寿命长、体积小和机械强度高的特点，前者相对后者，具有分断耐压高、承受过载能力强、价格低廉等特点。
优点相序保护器是一种多功能三相电源系统或三相用电设备的监测和保护仪器。
相序保护器可实时显示三相电源电压、并可在电源发生过压保护、欠压保护、缺相保护、不平衡保护、错相保护等故障时通过继电器输出的形式,给用户提供报警输出和保护电路动作输出的触点控制信号，起到报警和保护作用。
集三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、电压不平衡保护、相序保护（错相保护）于一体，采用功能强大的微处理器芯片和非易失存储技术，显示采用高清晰超宽温中文液晶，具有功能齐全，性能稳定，显示直观、操作简便的特点。
产品主要特点高精度：相序保护器采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三个电压表的功能。
Ø 宽电源频率：相序保护器能适用于45～65HZ，保证全球通用。
宽电源电压：相序保护器能适用于相电压150～300V（线电压250～500V），使相序保护器的规格大为减少，便于用户选用，同时可减少大量的备件资金。
独立的常开、常闭输出：相序保护器采用大功率双组触点继电器，可独立控制不同电压等级的设备，应用更加广泛。
直观显示：相序保护器采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时显示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。
故障记录：相序保护器采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询。
安装方式：相序保护器底座采用导轨式另设两个M4螺孔结构，可HT35导轨安装，也可用M4螺钉固定，两种安装方式，更加灵活方便。
人性化电压不平衡保护：相序保护器内部建立优化的数学模型，能根据三相电压不平衡度自动调整动作时间，不需要用户设置。
详见相序保护器电压不平衡保护动作时间曲线图：1.电梯型号的选择住宅电梯是供住宅楼使用而设计的.一般选用集选控制方式,必须满足残疾人的轮椅、童车及家具等乘坐.对于12层住宅楼,选择低速电梯即可.选择电梯主要参数是额定载重量和额定速度。
依据《电梯工程施工与质量验收实用手册》和《电梯使用与维修问答》中的选择标准，本设计选择TZJ1000/1.5—JX 型的电梯，其额定载重量为1000kg ，额定速度为1.5m/s [7]。
2.曳引电动机的选择曳引机是电梯的主要部件之一。
电梯的载重量、运行速度等主要参数取决于曳引机的电机功率和转速，蜗杆与蜗轮的模数和减速比，曳引轮的直径和绳槽数以及曳引比（曳引方式）等。
曳引电动机是驱动电梯上下运行的动力源，其运行情况比较复杂。
运行过程中需频繁地启动、制动、正转、 反转，而且负载变换很大，经常工作在重复短时工作状态、电动工作状态和再生发电制动工作状态的情况下， 因此，要求曳引电动机不但应该能适应频繁地启动、制动的要求，而且要求启动电流小、启动力矩大、机械特性硬、噪声小，以便供电电压在额定电压±7％的范围内变换时， 还能够正常启动和运行， 因而电梯用的曳引电动机是专用电动机。
对于电梯所用交流电动机的结构形式和基本参数尺寸，应符合国家标准GB12974-91《交流电动机通用技术条件》的规定。
由于曳引电动机的工作情况比较复杂，因而对电动机功率的计算比较麻烦，一般常用式(3-1)来计算。
(3—1)式中： P ——曳引电动机轴功率（kW ）； Kp ——电梯平衡系数(一般取0.45～0.5)； Q ——电梯轿厢额定载重量（kg ）； V ——电梯额定运行速度(m/s)；η——电梯的机械总效率。
采用有齿轮曳引机的电梯时，若蜗轮副为阿基米德齿形，则电梯机械总效率取0.5～0.55；采用无齿轮曳引机的电梯时，η102)1(QV K P p -=电梯机械总效率取0.75～0.8。
由于Q=1000kg 取KP=0.5 V=1.5m/s η=0.5 由公式（3-1）因此，本设计选择Y160M 2-2型的电机，其额定电压是380V ，转速2930r/min ，额定电流29.4A ，额定功率15KW [6]。
3.门电机的选择本电梯电动机DM 采用直流110SZ56型直流电动机，额定电压110V ，额定输出功率120W ，额定转速每分钟1000转，他励励磁，主磁场与电枢运行情况无关;它具有较大的启动转矩和良好的调速性能[6]。
4.变频器的选择变频器的容量一般用额定电流，输出功率，适用电动机功率来表示。
本设计选择三菱FR —A540—15K 。
其主要参数为：适应15KW 的电机，额定电流为31A [10]。
3.5.1 PLC 的选型PLC 型号的在确定品牌下主要依据的是设计所需要的I/O 的点数.本设计用的是三菱公司的PLC.对于要满足12层住宅楼的需要.I/O 需要情况如下：输入部分: 平层换速占1个输入点, 外呼占22个输入点, 内选占12个输入点, 手动开门和安全触板占1个输入点, 手动关门占1个输入点, 上、下限位开关占1个输入点, 上、下强迫减速开关占2个输入点, 急停开关占1个输入点, 检修开关占1个输入点, 超载占1个输入点, 门联锁开关占1个输入点, 安全电压开关占1个输入点, 消防返回开关(返回基站)占1个输入点, 减速开关占1个输入点, 消防员专用占1个输入点, 安全窗开关占1个输入点, 开门继电器常开开关占1个输入点, 开关门到位开关占1个输入点, 变频器运行监视占1个输入点, 共52个输入点。
输出部分:外呼显示占22个输出点, 内选显示占12个输出点,曳引机正、反转占2个输出点,高速、低速占2个输出点, 上、下行显示占2个输出点,门电机正、反转占2个输出点,过载显示占1个输出点,楼层显示占16个输出点,曳引电动机控制接触器开关1个输出点,共60个输出点。
根据输入输出点的要求,由于I/O 点共112点,所以选择FX 2N —128MR 型可编程序控制器[14]。
3.5.2 FX 2N ---128MRI/O 分配表KWQV K P p 7.145.01025.11000)5.01(102)1(=⨯⨯⨯-=-=η。
