隧道进洞方案
隧道进洞专项施工方案
隧道进洞专项施工方案一、工程概况与特点本隧道工程项目位于某地区,全长XX公里,地质条件复杂,包括多种岩层和断裂带。
工程特点为技术难度大、施工环境恶劣、安全要求高等。
二、施工方法与流程1. 施工方法采用新奥法施工,以钻爆法为主,结合机械化掘进,确保施工进度与质量。
2. 施工流程(1)洞口准备工作(2)进洞前的超前支护(3)钻爆掘进(4)初期支护(5)防水与排水处理(6)二次衬砌(7)洞口收尾工作三、洞口稳定性分析通过地质勘察和数值模拟,对洞口稳定性进行详细分析。
根据分析结果,制定相应的支护与加固措施。
四、支护与加固措施(1)超前支护:采用钢管桩、注浆锚杆等方式进行超前支护,确保洞口稳定。
(2)初期支护:采用喷射混凝土、钢筋网等措施进行初期支护,防止围岩松动。
(3)二次衬砌:采用钢筋混凝土衬砌,提高隧道整体稳定性。
五、防水与排水处理(1)在洞口设置截水沟,拦截地表水。
(2)洞内设置排水管道,确保洞内水流畅通。
(3)对围岩进行注浆处理,提高防水效果。
六、安全监控与预警(1)设置安全监控系统,实时监测洞内围岩变形、支护结构受力等情况。
(2)建立预警机制,根据监测数据进行预警分析,及时采取应对措施。
七、施工组织与管理(1)成立专项施工小组,明确各岗位职责。
(2)制定详细的施工计划,确保施工进度。
(3)加强施工现场管理,确保施工质量与安全。
八、应急预案与措施(1)制定隧道坍塌、突水等应急预案。
(2)配备必要的应急救援设备和人员。
(3)定期进行应急演练,提高应急处置能力。
总结本隧道进洞专项施工方案针对工程特点,详细规划了施工方法与流程、洞口稳定性分析、支护与加固措施、防水与排水处理、安全监控与预警、施工组织与管理以及应急预案与措施等方面。
通过实施本方案,能够确保隧道进洞施工的安全、质量与进度,为整个隧道工程的顺利推进奠定基础。
隧道进洞施工方案
隧道进洞施工方案隧道是为了连接两个地点而穿过山体或水体而建造的一种工程结构。
施工隧道需要经过一系列的工序和方案来确保施工的顺利进行。
本文将介绍一个典型的隧道进洞施工方案,包括前期准备、进洞施工和后期处理等几个主要步骤。
一、前期准备1. 挖掘洞口:根据设计要求,在山体或水体的两端挖掘出洞口。
在挖掘洞口的过程中,需要注意地质情况和土壤稳定性,做好加固和支护工作,确保洞口的稳定性。
2. 准备施工设备:根据隧道的尺寸和施工要求,选择适当的施工设备。
常用的设备包括钻探机、挖掘机、起重机等。
对设备进行检修和维护,确保其正常运行。
3. 施工人员培训:对参与施工的人员进行必要的培训,包括施工操作规范、安全技能等。
提高施工人员的专业素质和安全意识,减少施工事故的发生。
二、进洞施工1. 前场开拓:在洞口附近进行前场开拓工作,包括临时设备布置、临时道路建设等。
保证施工现场的顺利进行。
2. 隧道掘进:根据设计要求和地质情况选择掘进方法。
常用的掘进方法包括钻爆法、盾构法等。
根据实际情况,采取合适的方法进行隧道掘进。
3. 支护工程:在隧道掘进的同时,进行支护工程的施工。
根据地质情况和施工要求,选择合适的支护措施,包括锚杆、喷锚网、钢筋混凝土衬砌等。
4. 排水处理:隧道施工过程中会遇到地下水的问题,需要进行排水处理。
通过设置排水系统,将隧道内的积水及时排出,保证施工的顺利进行。
5. 施工记录和质量控制:在施工过程中,记录施工的各项数据和指标。
定期进行质量检验,确保施工的质量符合设计要求。
三、后期处理1. 隧道开挖完工:当隧道的开挖工程完成后,进行必要的测量和检验。
确保隧道的尺寸、形状和位置符合设计要求。
2. 隧道衬砌施工:根据隧道设计要求,进行隧道衬砌工程的施工。
采用适当的施工方法和材料,确保隧道的牢固和安全。
3. 设备拆除和现场清理:施工设备和临时构筑物的拆除和清理工作。
确保施工现场的整洁和安全。
4. 隧道通车前检验:在隧道通车前进行必要的检验和测试。
隧道进洞方案
隧道进洞方案1. 引言隧道建设是现代城市基础设施建设中重要的组成部分,它具有连接城市各个部分、提供交通便利的功能。
而隧道的进洞方案是隧道施工过程中的关键环节之一,它涉及到施工进度、工程质量、安全性等方面。
本文将介绍隧道进洞方案的相关内容,包括进洞方法、进洞工艺、常见问题及解决方案等。
2. 进洞方法隧道的进洞方法有多种,常见的包括手工掘进、机械掘进和爆破掘进。
下面将分别介绍这些方法。
2.1 手工掘进手工掘进是一种传统的隧道进洞方法,它主要依靠人力进行。
这种方法适用于较小规模、地质条件较为简单的隧道。
手工掘进需要大量的劳动力,工作效率较低,但由于操作相对简单,施工质量相对较高。
2.2 机械掘进机械掘进是利用特殊的隧道掘进机械进行施工的方法。
这种方法适用于大规模、地质条件复杂的隧道。
机械掘进具有施工速度快、工作效率高等优点,但也存在设备成本高、维护困难等问题。
2.3 爆破掘进爆破掘进是通过爆破技术来进行隧道进洞的方法。
这种方法适用于地质条件较差、有大量岩石需要破碎的隧道。
爆破掘进具有施工速度快、适应性强等优点,但也存在环境污染、安全风险等问题。
3. 进洞工艺隧道进洞工艺是指在隧道施工过程中的具体操作流程及相关技术要点。
下面将介绍常见的进洞工艺。
3.1 前洞开挖前洞开挖是指在进行隧道进洞时先开挖隧道的前部分。
这一过程需要根据实际情况选择相应的进洞方法,如手工掘进、机械掘进或爆破掘进。
同时,需要针对地质情况进行合理的前洞支护,确保工作区域的安全稳定。
3.2 地面导向地面导向是指在进行隧道进洞时,通过特殊的导向系统将隧道掘进机械准确导向至预定的方向。
这一工艺需要依靠导向设备、激光技术等手段,确保施工进度和工程质量。
3.3 后洞支护后洞支护是指在完成隧道进洞后,对洞口进行支护和固结的工艺。
这一工艺需要根据隧道的设计要求和地质条件选择相应的支护方式,如喷锚支护、钢筋混凝土衬砌等。
4. 常见问题及解决方案在隧道进洞过程中,常常会遇到各种问题,下面将介绍几种常见问题及相应的解决方案。
隧道明洞及洞口专项方案
目录1、编制根据................................................... 错误!未定义书签。
2、编制范围................................................... 错误!未定义书签。
3、工程概况................................................... 错误!未定义书签。
4、施工工艺................................................... 错误!未定义书签。
4.1总体施工工序............................................. 错误!未定义书签。
4.2施工工艺................................................. 错误!未定义书签。
5、施工机械配置计划........................................... 错误!未定义书签。
6、人力资源配置计划........................................... 错误!未定义书签。
7、安全生产及环境保护保证措施................................. 错误!未定义书签。
8、质量控制措施............................................... 错误!未定义书签。
8.1隧道总体实测项目......................................... 错误!未定义书签。
8.2隧道明洞实测项目......................................... 错误!未定义书签。
8.3隧道明洞防水层实测项目................................... 错误!未定义书签。

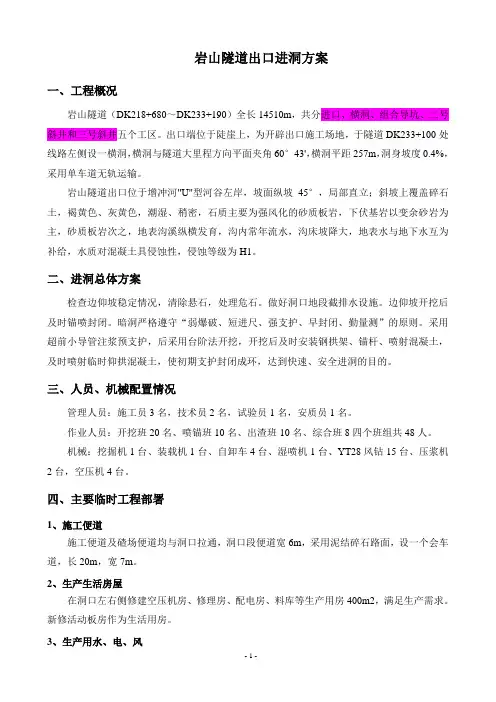

XX隧道出口进洞方案
岩山隧道出口进洞方案一、工程概况岩山隧道(DK218+680~DK233+190)全长14510m,共分进口、横洞、组合导坑、二号斜井和三号斜井五个工区。
出口端位于陡崖上,为开辟出口施工场地,于隧道DK233+100处线路左侧设一横洞,横洞与隧道大里程方向平面夹角60°43',横洞平距257m,洞身坡度0.4%,采用单车道无轨运输。
岩山隧道出口位于增冲河"U"型河谷左岸,坡面纵坡45°,局部直立;斜坡上覆盖碎石土,褐黄色、灰黄色,潮湿、稍密,石质主要为强风化的砂质板岩,下伏基岩以变余砂岩为主,砂质板岩次之,地表沟溪纵横发育,沟内常年流水,沟床坡降大,地表水与地下水互为补给,水质对混凝土具侵蚀性,侵蚀等级为H1。
二、进洞总体方案检查边仰坡稳定情况,清除悬石,处理危石。
做好洞口地段截排水设施。
边仰坡开挖后及时锚喷封闭。
暗洞严格遵守“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。
采用超前小导管注浆预支护,后采用台阶法开挖,开挖后及时安装钢拱架、锚杆、喷射混凝土,及时喷射临时仰拱混凝土,使初期支护封闭成环,达到快速、安全进洞的目的。
三、人员、机械配置情况管理人员:施工员3名,技术员2名,试验员1名,安质员1名。
作业人员:开挖班20名、喷锚班10名、出渣班10名、综合班8四个班组共48人。
机械:挖掘机1台、装载机1台、自卸车4台、湿喷机1台、YT28风钻15台、压浆机2台,空压机4台。
四、主要临时工程部署1、施工便道施工便道及碴场便道均与洞口拉通,洞口段便道宽6m,采用泥结碎石路面,设一个会车道,长20m,宽7m。
2、生产生活房屋在洞口左右侧修建空压机房、修理房、配电房、料库等生产用房400m2,满足生产需求。
新修活动板房作为生活用房。
3、生产用水、电、风生产水池修建于洞口左侧山顶,水池容量120m3,水压不小于0.5mpa。
在洞口左侧设630KV A变压器一台,提供生产用电。
隧道进口进洞施工方案范本
隧道进口进洞施工方案范本1. 引言本文档是针对隧道进口进洞施工方案的范本。
隧道进洞施工是隧道工程中非常重要的一环,需要确保施工安全和质量,以及满足设计要求和工期要求。
本文档将介绍隧道进口进洞施工的一般步骤和注意事项,供参考使用。
2. 施工步骤2.1 前期准备在施工前,需进行充分的前期准备工作,包括但不限于以下内容:•梳理施工方案,明确施工目标和方法;•制定施工计划,确保施工进度和工期;•安排人力和资源,包括施工人员和设备;•准备资料和文件,如图纸、设计文件等;•安排施工团队,明确责任分工和协作关系。
2.2 地表清理和标志在进入洞口施工前,需对地表进行清理和标志,确保施工区域清晰可见,为后续施工做好准备。
具体步骤包括:1.清理施工区域,包括清除杂物和碎石;2.标志施工区域,设置标志牌和警示标志,确保安全施工。
2.3 爆破预处理在进行隧道进洞施工时,通常需要进行爆破预处理。
爆破预处理是通过爆破技术打击岩体,减少进洞施工中的阻力,提高施工效率。
具体步骤如下:1.进行岩体勘察,了解岩体的结构和性质;2.制定爆破设计方案,包括爆破参数和爆破孔的设计;3.进行爆破孔的布置和钻孔工作;4.装药和引爆,实施爆破作业。
2.4 支护施工支护施工是隧道进洞施工中的重要环节,用于保护洞口的稳定和安全。
具体步骤如下:1.进行支护设计,包括支护结构和支护材料的选择;2.准备支护材料和设备,如钢筋、锚杆等;3.进行支护构件的制作和安装;4.进行支护结构的验收和检测,确保支护工程质量。
2.5 搭设工地设施在施工现场搭设工地设施,既可以提供施工所需的设备和资源,也可以保证施工安全和办公环境。
具体步骤包括:1.搭建工地临时办公室,包括施工现场办公和工人休息的地方;2.设立开放式仓库,存放施工所需的材料和设备;3.配备施工所需的机械设备,如起重机、挖掘机等;4.安排工地交通,确保材料和人员进出的便利和安全。
3. 安全注意事项在隧道进口进洞施工过程中,安全是最重要的考虑因素。
隧道进洞方案
目录一、工程概况 (2)二、施工方案及方法 (2)1、边坡开挖及支护方法 (2)(1)土方明挖 (2)(2)石方明挖 (2)(3)边坡支护处理 (2)2、进洞施工方法 (5)(1)开挖方法 (5)(2)爆破方案 (6)(3)石方运输出碴 (9)(4)支护 (9)三、施工进度计划 (11)四、资源配置 (11)五、质量安全保证措施 (12)1、质量保证措施 (12)(1)、开挖质量控制措施 (12)(2)、喷锚支护质量控制措施 (12)2、安全保证措施 (12)隧道进洞施工方案一、工程概况隧道进口底板高程2738m,出口底板高程2650m,长1474.2m,平均纵坡5.98%,净断面尺寸为3.5×4.5~4.8m(宽×高),进洞口段坡表覆盖有1~4m 的坡崩积冲积块碎石土。
排水洞进出口地形较完整,坡度30~35°,主要由块碎石土组成。
出口地形坡度50~55°,基岩裸露,为新都桥组砂板岩,产状N80°W/NE∠80°,层面裂隙及N30°E/SE∠15°裂隙发育。
洞身段轴线方向约N86°W,与层面小角度相交,围岩以Ⅳ、Ⅴ类为主。
二、施工方案及方法由于隧道进口处有较厚第四系松散堆积体履盖层,主要为碎石土。
根据设计图进行边坡支护处理后,挂口进洞施工。
1、边坡开挖及支护方法(1)土方明挖洞口土方明挖按照自上而下、先上后下的施工顺序进行。
每层开挖厚度为3~5m,坡度为1:1。
出渣用1m3挖掘机装15t自卸汽车运输至土料存放场。
(2)石方明挖采用自上而下分层台阶开挖,分层高度8-10m,开挖坡度根据出露的岩石情况选用1:0.3-1:0.5,高差控制在9 m。
100B型潜孔钻钻孔,采用预裂-松动爆破方式,毫秒非电雷管爆破,底部预留保护层开挖,采用手风钻造孔,火雷管爆破。
边坡梯段爆破主爆孔采用DC100B钻孔,孔径φ90mm,钻孔超深0.5m,孔排距为2.5×2.5m,炸药单耗取0.4kg/m3。
新彩隧道进洞施工方案
新彩隧道进洞施工方案一、工程概况新彩隧道是位于山东省济南市新彩镇的一座公路隧道,全长5000米,是连接新彩镇和周边地区的重要通道。
本施工方案针对隧道进洞施工工序进行详细设计和安排,确保工程进度和施工质量。
1.预备工作1.1准备材料和机械设备,包括炮眼钻机、爆破器材、推土机、挖掘机等。
1.2设置施工现场,确保施工区域的安全和通行。
2.地质勘探2.1进行地质勘探,了解隧道进洞段的地质构造和岩土情况。
2.2根据勘探结果进行隧道进洞段的设计,确定进洞方案。
3.检查地质情况3.1利用钻孔工具进行隧道进洞段地质条件的检查,包括岩层的强度、稳定性和透水性等。
3.2根据地质条件,确定施工方案中的爆破参数和工艺要求。
4.初期准备工作4.1清理施工现场,清除地表杂物和障碍物,为施工机械设备的使用提供空间。
4.2进行标高测量,确定施工的起点和终点,并在入口和出口处进行标示。
5.岩石锚杆施工5.1根据设计要求,设置锚杆的位置和数量,保证隧道壁面的稳定。
5.2使用钢筋和锚杆进行施工,确保锚杆与岩石之间的紧密连接。
6.地表锚喷施工6.1按照设计要求,在隧道进洞段的顶部和侧壁进行地表锚喷施工。
6.2地表锚喷材料的选择应考虑到施工的环境和岩土的特性,以确保锚喷层的稳定性和耐用性。
7.进洞施工7.1使用推土机和挖掘机进行进洞施工。
7.2根据地质条件和设计要求,控制进洞速度和进洞安全。
7.3施工过程中需进行定期检查,以发现并解决可能存在的问题。
8.顶板和侧壁的排水施工8.1根据地质条件和设计要求,进行顶板和侧壁的排水工作。
8.2使用排水设备和材料,确保施工现场的干燥和稳定。
9.清理施工现场9.1施工完成后,清理施工现场,清除残留的材料和设备。
9.2检查施工现场,确保能够保持良好的通行状况和安全性。
三、施工安全措施1.施工现场设置安全警示标志,并设置专人负责安全管理。
2.每位工人必须进行安全教育和培训,并配备必要的个人防护装备。
3.所有机械设备必须经过检查和维护,确保其正常运行和安全性。
隧道进洞洞口施工方案及施工工艺介绍
目录一、编制依据和范围 (1)1.1编制依据............................................ 错误!未定义书签。
1.2编制范围............................................ 错误!未定义书签。
二、洞口地形概况 (1)2.1洞口地形地貌概况 (1)2.2洞口地层岩性和水文情况 (2)三、准备工作 (2)3.1场地布置 (2)3.2施工便道 (3)3.3弃土场 (4)3.4洞口地面高程复测 (4)四、资源配置 (4)4.1项目管理组织机构 (4)4.2拟投入机械设备 (5)4.3劳动力和人员配置 (5)4.4施工用水、电、风 (6)五、施工方法及工艺 (7)5.1监控量测 (7)5.2洞口边仰坡和明洞槽开挖、防护 (8)5.3套拱施工 (8)5.4超前管棚施工 (9)5.5洞口段洞身开挖 (11)5.6支护 (12)5.7仰拱和二次衬砌 (13)5.8明洞和洞门施工 (13)六、质量保证措施 (14)6.1一般保证措施 (14)6.2洞口及明洞工程 (15)6.3洞身开挖 (15)6.4初期支护 (15)七、安全措施 (16)7.1隧道施工安全措施 (16)7.2组织保障 (16)7.3安全保证管理措施 (17)7.4人员安全措施 (17)7.5隧道进洞施工机械安全措施 (18)八、文明施工 (19)九、“绿色公路、品质工程”双示范工程措施 (21)9.1绿色公路措施 (21)9.2品质工程措施 (22)十、附录 (26)10.1隧道“零开挖”施工图示 (26)10.2相关测量表格 (27)10.3隧道进口相关图纸 (28)隧道进洞洞口施工方案及施工工艺一、编制依据6、本标段隧道所在区域的水文、气象、地质资料及施工前对现场的调查资料;7、《公路工程施工安全技术规范》(JTJF90-2015)8、《公路隧道施工技术规范》JTG F60-20099、《施工现场临时用电安全技术规范》(JGJ46-2016)10、我公司现有技术水平、机械设备装备能力和“四标一体”质量管理体系、OSH职业健康安全管理体系。
隧道工程进洞方案
隧道工程进洞方案一、项目背景隧道工程是现代城市基础设施建设中不可或缺的一部分,隧道的建设对于城市交通、供水、供电等方面的改善具有至关重要的作用。
而隧道工程的进洞方案是整个隧道工程中最为关键的环节之一,它的设计和实施直接关系到整个隧道工程的质量和进度。
本文将从隧道工程进洞方案的设计要点、施工准备、技术保障以及风险管控等方面展开阐述,以期为隧道工程的进洞工作提供参考和指导。
二、设计要点1.勘察分析在确定隧道进洞方案之前,必须进行详细的地质勘察与分析,通过深入了解地下岩体的情况、地层结构、水文地质条件等,为隧道的进洞设计提供科学依据。
2.进洞位置确定根据勘察结果,确定最佳的进洞位置,考虑地质条件、交通便利性、周边环境等多方面因素,选择最为合适的位置进行进洞。
3.隧道断面设计根据地质勘察结果,结合隧道工程的具体需求,确定最佳的隧道断面设计,包括隧道的宽度、高度、横断面形状等,以确保隧道的稳定性和安全性。
4.施工工艺根据地质情况和隧道断面设计,确定合适的施工工艺,包括掘进方式、支护工艺、排水方案等,为隧道的进洞施工提供技术保障。
三、施工准备1.人力资源确保拥有足够的工程技术人员和施工人员,保障施工人员的技术水平和安全意识,以提高施工质量和效率。
2.物资准备提前储备所需的施工物资,包括钻机、支护材料、通风设备等,以保证施工过程中的物资供应稳定。
3.施工设备配备先进的隧道施工机械设备,包括掘进机、爆破设备、输送设备等,以满足隧道工程进洞施工的需要。
4.环境保护在隧道工程进洞施工前,做好环境保护准备工作,保障周边环境的安全和稳定。
四、技术保障1.地质监测在隧道工程进洞施工过程中,加强地质监测工作,定期对隧道周边地质情况进行监测,及时发现并解决地质灾害隐患。
2.支护设施根据具体的地质条件和隧道断面设计,选择合适的支护设施,包括钢架支护、喷锚支护、涂料加固等,提高隧道施工的安全性和稳定性。
3.通风系统在隧道工程进洞施工过程中,保证隧道内部有良好的通风系统,排除尘烟和有害气体,保障施工人员的健康和安全。
雁门关隧道1#斜井进洞方案
雁门关隧道一号斜井进洞方案一、进洞方案根据现场地质情况,洞口段围岩风化严重,自稳能力极差。
拟采用套拱超前小导管上弧导预留核心土法进洞,即在洞口开挖断面沿开挖轮廓线施工超前小导管,然后按先墙后拱施做2m套拱。
上弧导预留核心土的开挖方法进洞。
二、施工步骤施工步骤见附图。
1、根据实际地形地貌,确定开挖断面里程为X1K1+533。
在刷边仰坡前,先做好截水天沟。
然后按1:0.75坡度开挖仰坡,1:0.5坡度开挖边坡。
边仰坡开挖至套拱外拱顶后,及时进行喷锚网防护。
喷锚防护参数:锚杆采用Φ22,长度L=3.0m,梅花型布置,间距1×1m,钢筋网采用φ6钢筋,网格间距为25×25cm,C20喷砼15cm厚。
2、向下开挖洞脸150cm,洞脸开挖坡度调整为10:1。
按开挖轮廓线施做Φ42双层超前小导管,长度L=3.5m,环向间距30cm,层间距20cm,小导管外露40cm和套拱内钢筋焊接牢固。
对开挖面挂网喷射砼10cm。
3、分两步开挖左侧拱脚至施工起拱线,并预留核心土,宽度不少于5m(每侧2.5m),每开挖一步按步骤2施做超前小导管,考核心土侧打设Φ22锚杆,长2.5 m,挂网喷砼封闭开挖面。
4、继续向下分两步开挖左侧拱脚至斜井墙底,施工方法及支护同步骤3。
边坡支护参数同步州1。
5、根据基底围岩地质情况,现场采取小导管进行加固。
6、架立套拱边墙拱架,浇筑套拱边墙C25砼,套拱砼内布设Φ22双层钢筋,间距15 cm。
7、待砼强度达到70%后,两侧对称回填边墙基坑至施工起拱线。
8、按步骤3-7开挖支护右侧套拱边墙。
9、架立套拱拱部钢架,浇筑套拱拱部砼。
上弧导按预留核心土的开挖方法进洞。
三、施工注意事项:1、目前已进入冬季,气温较低,洞口边仰坡喷射砼、套拱砼,必须在气温较高的10:00~16:00施工,并做好保温工作。
尤其是套拱砼必须用棉帘覆盖进行保温。
施工时严格按配合比掺加防冻剂。
2、喷射砼要平顺,内实外美。
隧道出口进洞方案
发鸠山隧道进口进洞方案一、工程概况南沟口隧道进口里程DK438+954,出口里程DK440+228,全长1274m。
中心里程DK439+591。
隧道岩性以砂质黄土、砂岩、泥岩为主,其中Ⅲ级围岩长 Xm、Ⅳ级围岩长Xm、Ⅴ级围岩长Xm,分别占隧道总长旳 X%、X%、X%。
发鸠山隧道进口处在黄土高原旳丘陵及低山区,覆盖层为新生界第四系新黄土,下伏中生界砂岩、页岩、泥岩。
弱风化,节剪发育,岩体破碎,围岩自稳能力差,开挖时轻易坍塌,本隧道洞口采用Φ108大管棚注浆超前预支护,洞口段暗洞开挖采用三台阶临时仰拱法施工。
二、临时生产设施施工方案施工便道先挖至起拱线处,便于导向墙及大管棚施工,管棚施工完毕后,将便道降至洞口内轨顶处。
高压水池位于发鸠山隧道进口线路左侧山脊上,与隧道洞门水平距离约为30米,与内轨顶高差为25米,高压水池采用钢板制作,下水管采用φ150钢管,水池容积为168m3,设增压泵。
考虑洞口场地太小,设计图中涵管里程处先预埋过水圆涵进行填方至洞口内轨顶标高,扩宽洞口场地,便于二衬台车、开挖台车拼装及风水管道埋设等。
空压机房、发电机房、工地料库位于南沟口隧道出口线路左侧约60m处,浇注30*50cm(高*宽)C20混凝土基础、砖砌24cm墙身,建筑总面积为160 m2。
附:洞口临时生产设施平面布置图(见下页)高压水池容积线路左线炸药库深水沟进口里程发鸠山隧道施工便道南沟口隧道出口里程空压机房发电机房料库住房空压机房发电机房料库住房配电房水泵房水井涵管过水圆涵洞口临时生产设施平面布置图高压水池容积三、洞口段重要施工方案根据设计图规定,结合隧道自身旳地质条件,隧道洞口段拟采用Φ108大管棚注浆超前预支护,支护长度30m ;暗洞开挖采用三台阶临时仰拱法施工,开挖采用钻爆法施工,辅以机械、人工开挖,装载机装碴,自卸车出碴;进洞时严格遵守“管超前、严注浆、弱爆破、短进尺、强支护、早封闭、勤量测、速成环”旳原则。
隧道进洞施工方案
隧道进洞施工方案引言隧道施工是一项复杂的工程,特别是在隧道进洞的阶段。
本文将介绍隧道进洞施工方案的相关内容,包括施工方法、设备使用和安全措施等。
1. 施工目标隧道进洞施工的目标是按照设计要求,安全、高效地完成隧道的开挖工作。
同时,要保证施工过程中的安全性,防止事故的发生。
2. 施工方法2.1 钻爆法钻爆法是常用的隧道进洞施工方法之一。
具体步骤包括:•选择合适的钻孔位置,并使用钻孔机进行钻孔;•在钻孔中注入炸药,安装引爆装置;•疏散工人,远离现场;•进行爆破作业,炸药爆炸后,将岩石炸碎;•清理岩石碎片,进行进一步的开挖工作。
2.2 盾构法盾构法是适用于软土、黏土和砂层等地质条件的隧道进洞施工方法。
具体步骤包括:•安装并启动盾构机;•盾构机前进,同时进行土层的开挖和支护,避免地层坍塌;•清理并运输土层,进行后续的处理工作;•盾构机持续推进,直到完成整个隧道的开挖。
2.3 爆破法爆破法适用于岩石地层的隧道进洞施工。
具体步骤包括:•钻孔:根据设计要求,使用钻孔机在岩石中钻孔;•充填炸药:将炸药填充到钻孔中,并安装引爆装置;•疏散工人,远离现场;•引爆炸药:通过引爆装置引爆炸药,使岩石炸碎;•清理岩石碎片,进行进一步的开挖工作。
3. 设备使用在隧道进洞施工过程中,需要使用一些特定的设备。
以下是常用的设备类型:•钻孔机:用于在地层中进行钻孔的设备;•盾构机:适用于软土和砂层等地质条件,用于土层的开挖和支护;•炸药和引爆装置:用于爆破法施工中的炸药充填和引爆;•清运车辆:用于清理开挖后的土石材料,进行后续的处理。
4. 安全措施隧道进洞施工是一项危险的工作,需要采取一系列的安全措施来保障工人的安全。
以下是一些常见的安全措施:•疏散措施:在爆破和钻孔等施工过程中,工人需要疏散至安全的区域,避免引起事故;•通风系统:隧道内部常常存在有害气体,需要使用通风系统排除有害气体,保证工人的健康;•防护设备:工人在施工过程中需要佩戴适当的防护设备,如安全帽、防护眼镜等,以防止受伤;•安全培训:施工前,工人需要接受相关的安全培训,了解施工过程中的风险并学习正确的应对方法。
隧道进洞及洞门段施工方案
隧道进洞及洞门段施工方案
洞口段施工包括洞外地表防排水、边仰坡开挖和防护、进洞和洞门施工。
洞口边仰坡开挖时应充足考虑洞内施工需要,合理布置洞口施工现场。
对隧道浅埋、偏压等地形、地质条件较差旳隧道洞口考虑预加固围岩后再开挖,视地质条件采用地表钢花管注浆等加固围岩,对边仰坡采用喷锚网等加固及防护措施,并根据详细围岩状况设置洞口Φ108 长管棚,Φ42超前小导管等超前支护措施,以减少洞口边。
仰坡开挖和保证进洞安全。
⑴边仰坡开挖防护
在洞顶距仰坡5m 以外人工开挖并施作洞顶截水天沟,作好洞口地表防排水。
按照设计坡比人工配合挖掘机分层分段开挖,及时进行喷锚网加固、骨架护坡防护或浆砌片石护坡防护,保证边坡稳定及施工安全。
随开挖随防护。
当洞口围岩稳定,具有一定旳覆盖厚度时,采用“无仰坡临界点”进洞。
施工中少刷边仰坡,尽量减少对原有植被旳破坏和对洞口旳扰动,对开挖裸露旳部分采用骨架护坡防护或浆砌片石防护。
⑵进洞施工
隧道进洞采用管棚超前预支护进洞,详细作法如下:洞口开挖至起拱线,采用两拐型钢钢架紧贴仰坡放置,预埋管棚导向管,其环向间距及倾角同设计旳管棚环向间距及外插角,与仰坡锚杆焊接固定,浇注挂板混凝土固结,然后施做长管棚,形成洞室轮廓。
洞室开挖施工时采用短开挖,放小炮,及时支撑,以防坍塌。
洞口加强防排水,防止积水长时间浸泡墙脚和隧底,导致边墙围岩失稳。
⑶洞口施工
正洞施工工序调整到位后平行作业,尽量避开雨季完毕。
洞门混凝土与洞身衬砌用同级混凝土整体浇筑;洞口边仰坡与衬砌外缘相交处填塞密实。
白水滩隧道进洞施工方案
白水滩隧道进洞施工方案1. 引言本文档描述了白水滩隧道进洞施工方案。
隧道施工是重大的交通基础设施建设项目,这个方案将会指导隧道建设过程中进洞施工的具体步骤和安全措施。
2. 工程概述白水滩隧道位于某省XX县,是连接两座山脉的隧道。
全长约5公里,设计标准为双向四车道。
进洞施工是隧道建设的重要环节,需要在保证安全的前提下进行。
3. 进洞施工步骤3.1 前期准备在进洞施工前,需要进行充分的前期准备工作。
包括但不限于: - 准备施工设备和材料 - 测量隧道进洞口的地质情况,确定施工的合适位置 - 制定详细的施工计划和时间表 - 安排施工人员和管理人员3.2 预施工准备在正式进洞施工之前,需要进行一系列的预施工准备工作。
具体步骤包括: -清理进洞口周围的杂物和障碍物 - 围栏设立和标识,确保施工区域的安全 - 装卸施工设备和材料 - 搭建临时施工场所和供应电力3.3 进洞施工进洞施工是隧道建设中最具挑战性的部分,需要严格按照设计要求和工程规范进行操作。
具体步骤包括: 1. 爆破:使用合适的爆破设备和材料,在规定的爆破面上进行爆破作业。
确保安全距离和严格遵守爆破规程。
2. 清理碎石:将爆破后的碎石进行清理,确保施工场地的整洁和安全。
3. 支护:根据隧道地质情况,选择合适的支护方式和材料对隧道进行支护。
确保隧道的稳定性和安全性。
4. 运输:将施工所需的材料和设备运输到施工现场,并按照设计要求进行布置和安装。
5.检测:对施工过程中的隧道进行定期检测和监控,确保质量和安全。
6. 完工:在进行相关测试和验收后,确保隧道的质量和功能满足设计要求。
4. 安全措施在隧道进洞施工过程中,安全是至关重要的。
为了保障施工人员和环境的安全,需要采取一系列的安全措施,包括但不限于: - 严格执行安全操作规程和标准,禁止违反规章制度的行为 - 安全设施和警示标识的设置,提醒施工人员注意安全事项- 施工现场的统一管理,保持施工区域的整洁和有序 - 施工人员的培训和指导,提高其安全意识和应急处理能力5. 风险分析与应对措施进洞施工是一项高危工作,面临各种风险和可能的问题。
隧道进洞施工方案
隧道进洞施工方案隧道进洞施工方案一、施工准备1. 制定详细施工方案,包括施工程序、工期计划、人员配置等。
2. 安排专业人员进行地质勘察,确定隧道进洞路线。
3. 准备施工所需的设备和材料,包括掘进机械、通风设备、电缆等。
4. 安排施工人员进行技术培训,确保操作人员能熟练操作设备。
5. 提前完成施工区域的清理和整理工作,确保施工现场的安全和整洁。
6. 制定施工安全规范和应急预案,确保施工过程中的安全。
二、进洞施工1. 安排施工人员进行临时支护工作,确保施工现场的安全。
2. 根据地质情况选择合适的掘进机械进行施工。
3. 使用掘进机械按照设计要求进行掘进作业。
4. 同时进行通风设备的安装和调试,确保施工现场的通风畅通。
5. 在掘进过程中根据地质情况进行隧道支护和加固工作,确保隧道的稳定和安全。
6. 定期进行施工现场的安全检查和记录,及时发现和处理安全隐患。
7. 进行地下水的排水工作,确保施工现场的排水畅通。
8. 施工过程中及时处理施工现场的垃圾,保持施工区域的环境清洁。
9. 完成隧道的掘进作业后,进行清理和整理工作,准备进入下一阶段的施工。
三、施工总结与完工1. 进行施工质量检查和验收工作,确保施工质量符合设计要求。
2. 进行隧道的测试和调试工作,确保隧道的安全和正常使用。
3. 编制施工总结报告,对施工过程中的问题和经验进行总结。
4. 进行完工安全检查和验收工作,对施工现场进行清理和整理。
5. 编制完工报告和验收资料,报送相关部门进行验收。
6. 进行施工总结和经验分享,提供给相关单位和人员参考和借鉴。
以上是隧道进洞施工方案的基本内容,根据具体情况还需要进行适当的调整和完善。
施工过程中需要严格按照相关规范和要求进行操作,确保施工的顺利进行和施工质量的达标。
福仁山隧道出口横洞进洞方案样本
目录1. 工程概况 (2)2. 编制根据及目 (2)2.1编制根据........................................................................... 错误!未定义书签。
2.2编制目............................................................................... 错误!未定义书签。
3. 施工布置 (3)3.1施工道路........................................................................... 错误!未定义书签。
3.2风水电布置....................................................................... 错误!未定义书签。
3.3施工通讯........................................................................... 错误!未定义书签。
4. 施工方案 (3)4.1施工工艺流程................................................................... 错误!未定义书签。
4.2施工技术办法................................................................... 错误!未定义书签。
4.2.1洞口工程................................................................. 错误!未定义书签。
4.2.2施工进洞................................................................. 错误!未定义书签。
隧道施工进洞方案
隧道施工进洞方案1. 引言隧道施工是土木工程中的一项重大工程,需要进行详细的规划和设计。
其中,隧道进洞方案是施工过程中的重要环节,决定了施工进度和隧道质量。
本文将介绍隧道施工进洞方案的基本原则和步骤。
2. 隧道施工进洞方案的基本原则•安全性原则:隧道施工进洞方案必须确保人员和设备的安全,遵守相关安全规范和标准。
•高效性原则:隧道施工进洞方案应考虑施工进度和效率,尽可能减少施工时间和成本。
•经济性原则:隧道施工进洞方案应在保证施工质量的前提下,尽可能降低施工成本。
•环保性原则:隧道施工进洞方案应符合环境保护要求,减少对周围环境的影响。
3. 隧道施工进洞方案的步骤3.1 前期准备工作在进行隧道施工进洞前,需要进行一系列的前期准备工作,包括但不限于:•地质勘探:对隧道进洞区域进行地质勘探,获取地质情况和地下水位等信息,为进洞方案的制定提供参考。
•施工试验:在进洞区域进行一定规模的施工试验,以验证设计方案的可行性,同时确定主要施工参数和施工方法。
•环境评估:对进洞区域周围环境进行评估,包括噪音、震动、排水等方面,为保护环境提供基础数据。
3.2 进洞方案的制定根据前期准备工作的结果,制定隧道施工进洞方案,包括但不限于以下几个方面:•掘进方式:根据地质情况和施工试验结果,选择掘进方式,常见的方式有爆破法、盾构法、顶管法等。
•进度计划:根据施工进度和环境因素,制定进洞的时间计划,确保按时完成进洞任务。
•施工设备:根据掘进方式和进度计划,确定所需施工设备和工具,保证施工进度和质量。
•安全措施:制定施工进洞的安全措施,包括人员防护、设备保护和应急响应等,确保施工过程的安全性。
3.3 施工执行和监控在进洞施工过程中,需要进行实施和监控,包括但不限于以下内容:•施工工序:按照进洞方案的要求,按照工序进行施工,包括钻孔、爆破、支护等。
•检测和监测:进行隧道施工进洞过程的检测和监测,包括地质变形、地下水位、重力位移等,及时发现问题并采取相应措施。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录一、编制依据 ..................................................................................... - 3 -二、编制范围 ..................................................................................... - 4 -三、工程地质及水文特征.................................................................. - 4 -(一)工程地质 ........................................................................... - 4 -1.地形地貌 ............................................................................. - 4 -2.地层岩性 ............................................................................. - 4 -(二)水文地质 ........................................................................... - 4 -四、工程概况 ..................................................................................... - 5 -五、隧道进洞总体方案...................................................................... - 5 -(一)施工顺序 ........................................................................... - 5 -(二)洞口段(明洞)边仰坡开挖防护..................................... - 6 -(三)导向墙施工........................................................................ - 7 -(四)大管棚施工方案................................................................ - 8 -1.设计参数 ............................................................................. - 9 -2.大管棚施工.......................................................................... - 9 -(五)超前小导管施工.............................................................. - 11 -1.设计参数 ........................................................................... - 11 -2.小导管施工........................................................................ - 11 -六、进洞施工 ................................................................................... - 13 -(一)三台阶临时仰拱法 .......................................................... - 14 -1.工艺选择 ........................................................................... - 14 -2施工方法 ............................................................................ - 14 -(二)弧形导坑预留核心土法 .................................................. - 18 -1.工艺选择 ........................................................................... - 18 -2施工方法 ............................................................................ - 18 -(三)台阶法 ............................................................................. - 20 -1.工艺选择 ........................................................................... - 20 -2.施工方法 ........................................................................... - 21 -七、质量保证措施 ........................................................................... - 22 -(一)质量目标 ......................................................................... - 22 -(二)主要质量保证措施 .......................................................... - 23 -1.洞口及明洞工程................................................................ - 23 -2.洞身开挖 ........................................................................... - 23 -3.初期支护 ........................................................................... - 24 -4.监控量测 ........................................................................... - 24 -八、安全保证措施 ........................................................................... - 24 -(一)安全目标.................................................................... - 24 -(二)安全保证措施............................................................ - 25 -九、环境保护措施 ........................................................................... - 25 -十、水土保持措施 ........................................................................... - 26 -十一、文物保护措施........................................................................ - 27 -十二、文明施工 ............................................................................... - 28 -1.青荣城际铁路工程Ⅳ标段招投标文件;2.铁道部颁发的规范、规程、标准:《铁路隧道设计规范(试行)》(TB10621-2009)《铁路隧道工程施工技术指南》(TZ-204-2008)《高速铁路隧道工程施工质量验收标准》(TB10753-2010)《铁路隧道工程施工安全技术规程》(TB10304-2009 J947-2009)《铁路混凝土工程施工技术指南》(TZ210-2005)《铁路隧道超前地质预报技术指南》(铁建设[2008]105号)《铁路隧道监控量测技术规程》(TB10121-2007)《铁路隧道喷锚构筑法技术规范》(TB10108-2002 J159-2002)《铁路隧道防排水施工技术指南》(TZ-331-2009)《铁路隧道钻爆法施工工序及作业指南》(TZ-231-2007)XXX隧道设计图图号:青荣城际施隧03-02、03、04、05、06双线隧道明洞衬砌参考图图号:青荣城际施隧参01-01~01-08 双线隧道复合式衬砌参考图图号:青荣城际施隧参06-01~06-213.《青岛至荣成城际铁路指导性施工组织设计》4.对我标段铁路实地考察所获得铁路现状、交通条件、现有施工情况及其他一些设施的相关资料和数据。
XXX 隧道工程DK184+505~DK185+184.4。
三、工程地质及水文特征(一)工程地质1.地形地貌隧道区属于低山丘陵区,地形起伏大,基岩大部分裸露,山坡植被多为灌木,自然坡度为20°~30°。
2.地层岩性隧道范围内地层岩性简单,主要为中元古代伟晶二长花岗岩(22γρx )。
另外隧道进出口及洞身部分地段上覆少量第四系更新统坡残积(el dl Q +3)粉质粘土。
现将隧道通过范围内地层由新到老简述如下: (1)第四系上更新统坡残积层(el dl Q +3)粉质粘土:褐黄色,稍湿,硬塑,厚度小于1.0m 。
