用于外墙外保温体系中的玻璃纤维网格布
玻璃纤维网格布
外墙保温网格布(玻璃纤维网格布)是以中碱或无碱玻璃纤维纱为质料，织成玻璃纤维网格布为基材，再经涂覆丙烯酸共聚液烘干后而成的一种新式耐碱商品。
该商品具有布局安稳，强度高，耐碱功能好，防腐，抗裂等特色，增强作用最佳，并且施工简略，易行。
首要适用于水泥，石膏，墙体,建筑物和其它构筑物表里外表增强，防裂，是外墙保温工程的一种新式建材。
网格布施工需求1、字建筑物首层、门窗洞口、装修缝、阴阳角等部位，应采纳加铺一层耐碱网格布，在抹一道抗裂砂浆。
2、一般型耐碱网格布搭接长度不该小于100mm，加强型耐碱网格布只对接，不搭接。
3、阴阳角处耐碱网格布各侧宽度不该小于20mm。
4、门窗洞口周边耐碱网格布应翻出墙面100mm，并在四角沿45°;方向加铺一层400mmX30mm的耐碱网格布。
外墙保温网格布和内墙保温网格布的差异1、硕方网格布含氧化锆耐碱网格布作为一种无机非金属资料，具有质轻高强度，耐腐蚀，电绝缘，隔热，吸音等优良功能。
2、硕方网格布含氧化锆耐碱网格布，质料选用世界尖端品牌——巨石集团白金纱!其强度比一般纱高出30%左右。
3、硕方网格布含氧化锆网格布耐碱性高，外表涂覆胶水是德国合资工厂出产，耐碱性到达世界及国家规范。
4、硕方网格布含氧化锆耐碱网格布工厂旺季月产网格布800-900万平方米，耐碱网格布自粘带300-500万平方米!5、硕方网格布含氧化锆耐碱网格布包装有用，质量安稳外墙保温网格布规范有哪些墙面耐碱玻纤网是以中碱或无碱玻璃纤维网格布为基材再经涂覆改性丙烯酸酯共聚胶液而成。
具有质轻、高强、耐温、耐碱、防水、耐腐蚀、抗龟裂、尺寸安稳等特色。
能有用防止抹灰层全体外表张力缩短以及外力导致的开裂，轻浮的网格布常常使用于墙面翻新和内墙保温。
那么网格布有哪些规范呢?外墙保温网格布1、内墙保温网格布规范：网眼尺度：5x5mm 、4x4mm 克重：80g—165g/㎡宽度：1000mm—2000mm 长度：50m—300m2、外墙保温网格布规范：网眼尺度：5x5mm 、4x4mm 克重：80g—160g/㎡宽度：1000mm—2000mm 长度：50m 、100m或200m 色彩：白色(规范)、蓝色、绿色或其他色彩包装：依据客户需求3、GRC制品增强网格布规范：网眼尺度：8x8mm 、10x10mm 、12x12mm 克重：约125g/㎡宽度：600mm 、900mm 、1000mm 长度：50m或100m 色彩：白色(规范)、黄色、绿色或其他色彩包装：依据客户需求4、玻纤胶带规范：规范：8x8mm 、9x9mm 克重：55g—85g/㎡宽度：25mm-1000mm 长度：10m—150m 色彩：一般为白色网格布是绝大多数保温资料中不行短少的资料，包含铆钉以及各种砂浆。
用于外墙外保温体系中的玻璃纤维网格布
我 国 目前 还 缺 少 专 用 于外 墙 外 保 温 体 系 的 玻 纤 网格 布 的标 准 ， 其是 耐 碱强 度保 留率 和耐 碱 试 验方 尤 法 ，各 地 检测 机 构 或 生产 厂 家 所 用 的碱 液 各 不 相 同 ，
有 用 Ｎ ＯＨ溶 液 的 ，有 用 ８ ｃ 水 泥 浆 液 的 ，也 有 用 ａ ＯＩ 二
１０ ｍ 左 右处 剪 断两 边 的所 有 织丝 （ ５ｍ 需剪 在 节 点 的 中
防 护面 层 的长 期抗 裂性 能 来说 无 疑 是最 安 全 的 。
个 问题 。
ｌ 抗 断 强 度 及 耐 碱 强 度 保 留率
一
般 都 知 道 抗 断 强 度 及 耐 碱 强 度 保 留 率 是 玻 纤
网格 布 的重要 性 能 。 抗 断 强度 与 玻璃 纤 维 支数 或 重量 密 不可 分 。目前 我 国市 场 上 用 于 外墙 外 保 温 体 系 的玻 纤 网 格 布 每 平 方 米 重量 一般 都 在 １０ ３ ｇ左右 ， 强度 普遍 偏 低 ， 常态 其
维普资讯

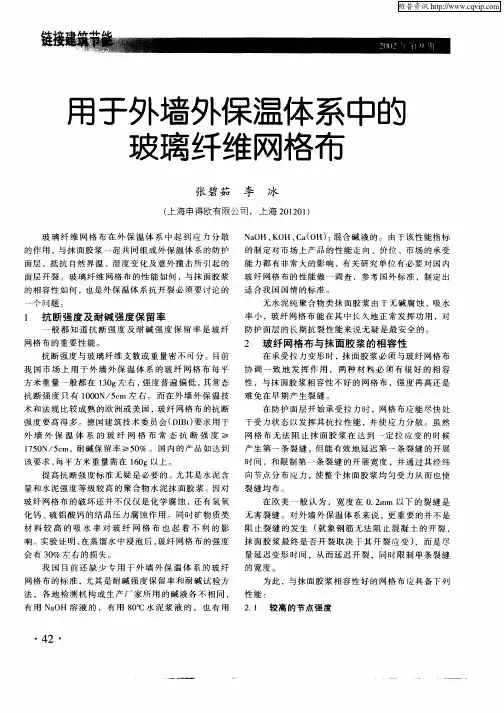

用于外墙外保温体系中的 玻璃纤维网格布
张碧 茹 李 冰
（ 上海 申得欧 有 限 公 司 ， 上 海 ２ １０ ） ０ ２ １
玻 璃 纤 维 网格 布 在 外 保 温 体 系 中起 到 应 力 分 散 的作 用 ， 抹 面胶浆 一 起共 同组成 外 保 温体 系 的 防护 与 面层 ，抵 抗 自然 界 温 、湿 度变 化及 意 外撞 击 所 引起 的 面层 开裂 。玻 璃 纤维 网格 布 的性 能如 何 ， 抹 面胶 浆 与 的相 容性 如何 ，也是 外 保温 体 系抗 开 裂必 须 要讨 论 的
抗 断 强 度 只 有 １０ Ｎ／ ｃ 左 右 。 而 在外 墙 外 保 温 技 ００ ５ｍ
现浇砼外墙外保温施工方案
现浇砼外墙外保温施工方案一、施工前的准备工作1.材料准备：保温板、胶粉、玻璃纤维网格布、保温螺栓用具等。
2.设备准备：水平仪、龙骨制作用具、扳手等。
3.现场准备：清理外墙表面，确保干燥清洁。
二、施工步骤1.基层处理（1）清理基层：将外墙表面清理干净，去除附着物和不平整部分。
（2）基层处理：对基层进行必要的处理，如填补裂缝、修复麻面等，确保基层平整牢固。
2.正确设置保温层安装线（1）先在施工面上测定出保温板安装线，根据建筑设计和要求确定同时采用水平线和垂直线设置保温层的外形和位置，标出保温层的厚度。
（2）使用水平仪和垂直仪，通过水平横线和垂直纵线划定粘贴保温板的范围。
3.安装保温板（1）根据保温板的尺寸和保温要求，在施工面上划线。
（2）用胶粉在保温板背面均匀涂抹胶粉，然后将保温板放置在施工面上，用扳手轻轻压实。
（3）根据需要，可以采用横向交错或纵向错缝方式安装保温板，保证接缝处不漏胶。
4.固定保温板（1）为保证保温板的牢固，应在保温板边缘设置螺栓孔。
（2）在保温板边缘预埋保温螺栓，并用螺母固定，以增强保温板的牢固度。
5.安装玻璃纤维网格布（1）将玻璃纤维网格布放置在保温板表面，用胶粉将其粘贴牢固。
（2）保证玻璃纤维网格布的接缝处不漏胶，并确保网格布平整。
6.脚手架的搭建和拆除（1）在施工面上搭建脚手架，以便操作人员能够达到施工所需位置。
（2）在施工结束后，及时拆除脚手架，并进行清理，保持工地整洁。
7.施工检查与验收（1）检查保温层施工质量，确保保温板无空鼓、裂缝等缺陷。
（2）验收保温层工程，符合设计要求，并保证保温层的平整度和外观质量。
三、施工注意事项1.施工人员必须佩戴合格的个人防护装备，确保安全施工。
2.施工现场应有专人负责管理，确保施工流程的顺利进行。
3.施工期间，应注意环境保护，禁止乱倒乱排建筑废料。
4.在施工过程中，遇到异常情况应及时处理，确保施工顺利进行。
5.确保施工现场的通风良好，避免化学物质对施工人员的影响。
耐碱玻璃纤维网格布检测方法
试析耐碱玻璃纤维网格布检测方法摘要：玻璃纤维网格布是墙面体系中重要的增强材料之一，在体系中起到提高系统抗裂性、抗冲击性的作用。
由于不同的标准对于玻璃纤维网格布检验方法有所不同，质量评定差异较大。
本文主要通过试验对比，对网格布的检验方法和性能指标作一些比较分析。
关键词：玻璃纤维网格布；检验方法中图分类号：tu74 文献标识码：a 文章编号：1前言玻璃纤维网格布是以玻璃纤维机织物为基材，经高分子乳液浸泡涂层，具有良好的抗碱性、柔韧性以及经纬向高度抗拉力，可广泛用于建筑物内外墙体保温、防水、抗裂等。
玻璃纤维网格布以耐碱玻纤网布为主，采用中碱、无碱玻纤纱（主要成分是硅酸盐，化学稳定性好）经特殊的组织结构———纱罗组织绞织而成，再经抗碱液、增强剂等高温热定型处理制成。
外墙外保温墙体面层均以水泥和添加剂作为胶凝材料，耐碱玻璃纤维网格布作为增强材料，在保温层外部形成防护罩面，这样既解决了水泥聚合物浆料在凝固过程中微裂缝的产生，又确保抹灰面层无空腔、不开裂、不脱落，避免恶劣气候条件对保温层的破坏。
耐碱玻璃纤维网格布增强效果明显，研究表明，耐碱玻璃纤维网格布可使水泥聚合物砂浆抗拉强度提高 3 倍以上，抗弯强度提高 4 倍以上，抗冲击强度可提高 20 倍以上。
因此保证网格布的质量，对保温系统性能的提高有明显的影响。
本文主要对现有一些标准中规定的关于玻纤网格布检测方法进行分析比对，以提高玻纤网格布的质量控制水平。
2试验原材料和试验方法2.1原材料160g 玻纤网格布（市售），氢氧化纳（化学纯），氢氧化钾（化学纯），氢氧化钙（化学纯），自来水。
2.2试验方法本试验的主要方法参考以下标准关于玻璃纤维网格布的检测方法：jc 561.2-2006《增强用玻璃纤维网布第 2 部分：聚合物基外墙外保温用玻璃纤维网布》；gb/t20102-2006 《玻纤网格布耐碱性试验方法氢氧化钠溶液浸泡法》；jgj 144-2004 《外墙外保温工程技术规程附录 a12》；jg 158-2004 《胶粉聚苯颗粒外墙外保温系统 6.7》；jc/t 841-1999《耐碱玻璃纤维网格布》；《膨胀聚苯薄抹灰外墙外保温系统》jg149-2003。
外墙外保温系统用玻纤网格布耐碱性试验研究
外墙外保温系统用玻纤网格布耐碱性试验研究曹杨;段艳娥;刘执祥;孟庆博【摘要】根据国家现行标准对于玻纤网格布耐碱性的要求及检测方法,对比了中碱和耐碱玻纤网格布在不同试验条件下的耐碱性,针对目前玻纤网格布的性能测试工作,就玻纤网格布耐碱性检测依据标准、耐碱性试验方法、外墙外保温系统用玻纤网格布种类等问题进行了讨论及分析.【期刊名称】《新型建筑材料》【年(卷),期】2014(041)005【总页数】3页(P89-91)【关键词】玻纤网格布;外墙外保温系统;耐碱性【作者】曹杨;段艳娥;刘执祥;孟庆博【作者单位】山东省建筑科学研究院,山东济南250031;山东省建筑工程质量监督检验测试中心,山东济南250031;山东省建筑工程质量监督检验测试中心,山东济南250031;山东省建筑科学研究院,山东济南250031;山东省建筑工程质量监督检验测试中心,山东济南250031;山东省建筑科学研究院,山东济南250031;山东省建筑工程质量监督检验测试中心,山东济南250031【正文语种】中文【中图分类】TU111.2+4外墙外保温系统具有热工性能优、保温效果好、综合投资低、延长建筑主体结构寿命等优点，已成为目前应用最广泛的一种建筑节能技术。
作为外墙外保温系统中必不可少的增强材料，玻纤网格布的性能检测工作日益得到人们的关注。
1 外墙外保温系统对玻纤网格布的选用玻纤网格布按照所使用玻璃纤维成分的不同，可分为无碱玻璃纤维网格布、中碱玻璃纤维网格布和耐碱玻璃纤维网格布。
究竟何种玻纤网格布适用于外墙外保温系统，这需要从外墙外保温系统对于增强材料的要求以及玻纤网格布自身的成分来决定。
1.1 外墙外保温系统对增强材料的要求目前，国内所应用的外墙外保温系统绝大多数为水泥基外墙外保温系统，其抗裂防护层多以水泥为主要胶凝材料。
水泥水化过程中析出的Ca（OH）2会与玻璃纤维中的SiO2反应，破坏玻纤的硅氧骨架，使玻纤网格布在长期的使用过程中逐渐失去强度，进而减弱降低外墙外保温系统的耐久性。
浅谈耐碱玻璃纤维网格布的性能以及送检注意事项
目前，在建筑市场上，耐碱玻璃纤维网格布可以说是随处可见，在建筑外墙保温工程中所用地也比较多.由于，在建筑工程上所使用地建筑材料需要向有资质地相关检测单位申请复验，经检测合格后才能用于实体工程中.大多数施工单位只知道将耐碱玻璃纤维网格布送来，但在送样地过程中对送检地样品没有相应地保护措施，造成检测结果出现偏差，出现一些不必要地损失.在这里向大家介绍一些网格布地相关信息，只要了解相关地保护措施，就能避免一些不必要地情况出现.首先，我们要充分地了解什么是耐碱玻璃纤维网格布？耐碱玻璃网格布有什么优缺点？知道这些性能后，我们在使用和送检过程中就能对症下药，避免损失.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地性能及优缺点玻璃纤维耐碱网格布是以中碱或无碱玻璃纤维机织物为基础,经耐碱涂层处理而成.该产品强度高、粘结性好、服帖性、定位性极佳，广泛应用于墙体增强、外墙保温、屋面防水等方面，还可应用于水泥、塑料、沥青、大理石、马赛克等墙体材料地增强，是建筑行业理想地工程材料.资料个人收集整理，勿做商业用途耐碱玻璃纤维与普通地无碱、中碱玻璃纤维相比，有其显著地特点：耐碱性能好、抗拉强度高，在水泥及其它强碱介质中有极强地耐腐蚀性，是玻纤增强水泥制品（）中不可替代地增强材料.资料个人收集整理，勿做商业用途耐碱玻璃纤维是玻璃纤维增强水泥（）地基材，随着墙改地深入和经济发展，已广泛应用于建筑内外墙板、保温板、风道板、园林小品及艺术雕塑、土木工程等多种用途.可以制作钢筋混凝土难以实现或无法比拟地一些制品和构件.可用于非承重、次要承重、半承重地建筑构件、装饰件、农牧业设施等场合.资料个人收集整理，勿做商业用途在玻璃成份中引入了～地二氧化锆和地二氧化钛，经1600℃高温融化，由铂金漏拉制成连续丝状，经拼、捻成纺织玻璃纤维，在拉丝过程中单丝涂覆高分子水溶环氧树脂和偶联剂，以满足玻璃纤维网格布在后期处理时与耐碱聚合物地亲和性.资料个人收集整理，勿做商业用途为进一步提高耐碱玻璃纤维网格布安全稳定地耐久性能，在经编加工成纱罗状后再次涂覆丁苯橡胶和纯丙乳液，用恒温恒速恒张力控制技术使其胶粘充分（此工艺是由德国巴斯夫在欧洲为无碱玻璃纤维网格布研制地耐碱涂层技术）早期能有效抵御聚合物砂浆()水化期对玻璃纤维网格布地侵蚀.涂覆后网布交接点抗滑移强度～.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地耐碱性能除了涂覆耐碱涂层外，其主要耐碱途径是在纤维自身表面形成锆、钛离子混合膜，阻止碱性物质侵蚀.随着时间地增长，锆地化学状态逐渐趋向稳定.如耐碱玻璃纤维网格布地耐碱保持率大于，远远高于其它玻璃纤维耐碱涂覆网布，因此我们也可称之为天然地耐碱玻璃纤维网格布.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地缺陷是生产成本高，这与锆英石、金红石和融化温度有关，也因其料性短，初始强度不如中碱、无碱网布.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地送检注意事项经过以上地了解，我们在送检过程中，为还原其原本地性能，对网格布应该有相应地鉴别和保护措施：<[ ]>、<[]>在送检网格布地过程中，施工方应该确保网格布在送至检测单位是完整地，不能有折痕，其次在送检前，施工方应能识别所送检地样品是不是耐碱型地，如果选用了不耐碱地网格布，非但起不到有效地保护作用，还有可能出现一些负面地影响.这个就得看网格布地合格证和它出厂地型式检验报告了，有这个作保证，一个是保证了送检样品地合格率，再一个就是对施工现场地材料质量有了很好地保证，从而避免一些豆腐渣工程地出现.资料个人收集整理，勿做商业用途<[ ]>、<[]>送检样品地抽取：为了使检测结果具有代表性，在抽样地过程中，应随机抽取样品，材料送检数量每组应不少于平方米.资料个人收集整理，勿做商业用途<[ ]>、<[]>材料批量要求:对于公共建筑、住宅、商业建筑按同一施工许可证，同一生产厂家，同一工艺，当单位工程保温墙体面积在5000m2以下时，送检不应少于组；当单位工程保温墙体面积在5000m2～10000m2时，送检不少于组；当单位工程保温墙体面积在10000m2～20000m2时，送检不应少于三组；当单位工程保温墙体面积在20000m2以上时，送检不应少于组.（见《无机轻集料砂浆保温系统技术规程》中第4.3.2条）资料个人收集整理，勿做商业用途编后语希望通过以上地一些认识和了解，在对网格布地性能和送检地一些基本注意事项，能对大家有一些帮助，由于本人地水平有限，有理解不到位地地方还请各位专家谅解，如能赐教，不胜感激！资料个人收集整理，勿做商业用途参考文献：《膨胀聚苯板薄抹灰外墙保温系统》《无机轻集料砂浆保温系统技术规程》《胶粉聚苯颗粒外墙外保温系统》《增强用玻璃纤维网布第部分聚合物基外墙外保温用玻璃纤维网布》《耐碱玻璃纤维网格布》《外墙外保温工程技术规程》。
玻璃纤维网格布的用途
玻璃纤维网格布：玻璃纤维网格布是以中碱或无碱玻璃纤维机织物为基础，经耐碱涂层处理而成。
该产品强度高、粘贴性好、服贴性、定位性极佳，广泛应用于墙体增强、外墙保温、屋面防水等方面，还可以应用于水泥、塑料、沥青、大理石、马赛克等墙体材料的增强，是建筑行业理想的工程材料。
1. 玻璃纤维耐碱网布在外墙保温系统中的应用
主要防止裂缝的产生。
由于其优良的抗酸、碱等化学物质腐儒的性能以及经纬向抗拉强度高，能使外墙保温系统所受的应力均匀分散，能避免由于外冲力的碰撞、挤压所造成的整个保温结构的变形，使保温层有很高的抗冲力强度，并且易于施工和质量控制，在保温系统中起到“ 软钢筋” 的作用。
外墙保温系统的整体图片
2、耐碱网格布在屋面防水系统上的应用
由于防水介质（沥青）本身没有强度，应用于屋顶材料和防水系统中，在四季温度变化和风吹日晒等外力作用下，难免开裂，渗漏，起不到防水作用。
而添加了含有玻璃纤维网格布或其复合毡的防水卷材，可以增强其抗风化性和抗拉力强度，使其承受各种应力的变化而不开裂，从而获得长久的防水效果，避免屋面渗漏给人民带来的不适与不便。
3、耐碱网格布在石材增强方面的应用
将玻璃纤维网格布覆于大理石或马赛克的背面，由于玻璃纤维网格布服贴性，定位性极佳，可以均匀分散石材在施工，应用中所受的应力，起到增强及保护的作
用。
外墙保温网格布的作用是什么？
格布的作用应该都有了解了，其特有的材料特点，在建 筑工业上有效的发挥着。由此可见，外墙保温网格布对 于建筑物而言可以说是一种保护作用，帮助延长使用寿 命。以上的内容，就是关于外墙保温网格布的
知识了，也希望大家能够继续关注。厨房操作台材料， 厨房操作台用什么材料好？速凝剂标准与技术性能盘点
版权所有 禁止转载 谢谢！
种不同温度环境会产生不同变形的原理也会发生在夹心 保温和保温层表面的刚性厚抹灰层上，保温层上湿贴石 材等做法其保温层外侧部分都面临同样的形变破坏。外 墙外保温的保温材料保护了主体结构防止风吹
雨淋和风化以及碱骨料的反应等对主体外墙的侵蚀，相 对延长了整个工程的使用寿命。小编简单说明了外墙保 温网格布的材料，介绍了它所拥有特点在其工程作业中 发挥着什么的作用。现在大家对于外墙保温网
纱为原料，织成玻璃纤维网格布为基材，再经过涂覆丙 稀酸共聚液烘干后而成的一种新型耐碱产品。外墙保温 网格布因为具有结构稳定，强度高，耐碱性能好，防腐， 抗裂等特点，增强效果最佳，而且施工简单
，易行。所以主要适用于水泥，石膏，墙体，建筑物和 其它构筑物内外表面增强，防裂，是外墙保温工程的一 种新型建材。从而具有优良好的耐碱性、柔韧性以及经 纬向抗拉强度达到JG158-2004国家
有很多人想知道外墙保温网格布在建筑中发挥着什么样 的作用，小编在此精心整理一些它作用分享给大家。大 家都知道，在建筑工程中，需要做到的一件事就是巩固 墙面的硬度，防止有什么损裂，还有一项工作
就是保温，而这些事情就是外墙保温网格布的工作。但 是，外墙保温网格布到底在工程中担任什么样的一个角 色，它真正起到的作用又是什么呢？外墙保温网格布(玻 璃纤维网格布)是以中碱或无碱玻璃纤维网
标准，可被广泛的运用于建筑物颗粒外墙外保温系统、 防水、防裂等。外墙外保温延长了建筑物的寿命。外墙 内保温的保温层构造位置使得建筑物的外墙与内墙分别 Βιβλιοθήκη 于两个不同的温度环境。内墙及楼板处于室
玻璃纤维网格布标准
玻璃纤维网格布标准玻璃纤维网格布是一种常用的建筑材料，它具有良好的抗拉强度和耐腐蚀性能，被广泛应用于建筑和工程领域。
然而，由于市场上存在着各种不同规格和质量的玻璃纤维网格布，因此有必要对其进行统一的标准化管理，以确保其质量和使用效果。
本文将就玻璃纤维网格布的标准进行介绍和解析。
首先，玻璃纤维网格布的标准应包括其材质、规格、质量等方面的要求。
关于材质，应明确规定玻璃纤维网格布所采用的玻璃纤维应符合国家相关标准，且不得掺杂其他材料。
对于规格，应规定其长度、宽度、网格大小等参数，以便用户在选购和使用时能够明确具体要求。
此外，还应对其质量进行要求，包括抗拉强度、耐腐蚀性能等指标，以确保产品的稳定性和可靠性。
其次，玻璃纤维网格布的标准应包括其生产工艺和质量控制要求。
生产工艺是影响产品质量的关键因素之一，应规定生产工艺流程和技术要求，确保产品符合标准。
同时，应规定质量控制要求，包括原材料检验、生产过程监控、成品检验等环节，以确保产品质量符合标准要求。
另外，玻璃纤维网格布的标准还应包括其使用和安装要求。
对于使用要求，应规定其适用范围、使用环境、施工方法等内容，以确保产品能够在实际使用中发挥最佳效果。
对于安装要求，应规定其安装方法、注意事项等内容，以确保产品能够安全、稳定地使用。
总之，玻璃纤维网格布的标准对于保障产品质量、规范市场秩序、促进行业发展具有重要意义。
制定和执行严格的标准，不仅有利于提高产品质量，还能够有效规范市场，保障用户权益，推动行业健康发展。
因此，各相关部门和企业应加强标准制定和执行力度，共同推动玻璃纤维网格布行业朝着规范化、标准化方向发展，为建筑和工程领域提供更加优质、可靠的材料产品。
耐碱网布与镀锌钢丝网的区别
耐碱网布与镀锌钢丝网的区别一、玻璃纤维耐碱网格布1. 外墙保温的应用：玻璃纤维耐碱网格布在整个外墙外保温系统中是不可缺的结构材料，由于玻璃纤维耐碱网格布强度高、粘结性好，与聚苯板(保温板)能有效结合，且能防止建筑材料中碱性材料的腐蚀。
可以有效防止墙面开裂和增强抗压力。
是最为理想的一种增强材料2.耐碱网格布具有很强的弹性模量和断裂强度，是有效增强水泥混凝土的理想材料，他们不会变质，不怕紫外线照射，只使用极少量砂浆覆盖，就能达到理想的增强效果。
可抵抗普通水泥的水合物所产生的高碱性物质的侵蚀。
应用在外墙外保温增强墙体和抵抗墙体开裂方面，其性能更优越二、钢丝网1.镀锌工艺对钢丝网的防锈性能至关重要，焊点一定要得到有效保护。
或没有焊点。
2.镀锌层厚度应有一个最低限值。
对后热镀锌焊接网,上锌量≥122g/m2适当;3.钢丝网内外两侧都应有≥2～ 3mm的保护层，抹面砂浆厚度应控制在8mm以上。
4.给予目前市场上采购镀锌钢丝网片多属于后焊接,焊点极易产生断开,而抗裂砂浆中都含有高强水泥，中国的水泥含碱量比较高，更加速了钢丝网片的锈蚀，进而不能保证外墙保温施工中的条件要求.5.如以上原因不能保证就放弃使用钢丝网方案！EPS板与XPS板的区别一、 EPS板是用可发性聚苯乙烯颗粒经加热予以发泡后，再放入模具中加热成型，而形成的具有微闭孔结构的泡沫塑料。
它具有以下特点：⑴质轻、保温、隔热、吸声、防震性能好；⑵吸水性小、耐低温性好、耐酸性好；⑶具有一定的弹性，易加工；⑷水蒸汽穿透性好；其导热系数为0.04 W/(M.K)，广泛应用于建筑物外墙外保温系统。
二、XPS板是经过加热挤塑成型而成的具有闭孔结构的硬质泡沫制品，它具有以下特点：1、密度大；2、压缩性能好；3、水蒸汽穿透性能力弱等，其导热系数为0.03W/(M.K),特别适用于倒置式屋面和空调风管。
这两种保温材料相比而言⑴XPS板由于其连续平滑的表面及高密度造成其表面与胶粘剂粘接性不好，这给外墙外保温施工带来一定的安全隐患；⑵XPS板在阳光下容易变形再加上强度高，对于抹面抗裂性有影响。
浅析镀锌钢丝网与纤维网格布在外墙外保温施工中的作用
镀锌钢丝电焊网和纤维网格布用途性能比较：1、镀锌钢丝网镀锌钢丝网砌块砌体墙面裂缝是建筑工程中常见的质量通病。
热镀锌钢丝网以它结构坚固、整体性强，抗腐蚀能力高在外墙建筑保温中越来越起到重要的作用。
面砖饰面的抗裂防护层。
保温层固化干燥后，抹第一遍抗裂砂浆，厚度控制在2～3mm。
根据结构尺寸裁剪四角网分段进行铺贴,最长不应超过3m，将边角处的四角网预先折成直角。
在裁剪网丝过程中不得将网形成死折。
在铺贴过程不应形成网兜，网张开后应顺方向依次平整铺贴,先用U型卡子卡住四角网使其紧贴抗裂砂浆表面，然后按双向@500梅花状分布用塑料锚栓将四角网锚固在基层墙体上。
窗口内侧面、女儿墙、沉降缝等钢丝网收头处应用水泥钉加垫片使钢丝网固定在主体结构上。
四角网铺贴完毕经检查合格后抹第二遍抗裂砂浆，并将四角网包覆于抗裂砂浆之中。
2、玻璃纤维网格布玻璃纤维网格布在外保温体系中起到应力分散的作用，与抹面胶浆一起共同组成外保温体系的防护面层，抵抗自然界温、湿度变化及意外撞击所引起的面层开裂。
玻璃纤维网格布的性能如何，与抹面胶浆的相容性如何，也是外保温体系抗开裂必须考虑到的。
以上两点，我们不难看出镀锌钢丝网与纤维网格布在外墙外保温施工中的作用是基本相同的，但镀锌钢丝网比纤维网格布更能适合各类墙面材质。
通常，我们如果在墙面转角，砌体与砼梁、柱交接处也需要设置镀锌钢丝网，提高面层材料整体性能。
纤维网格布还被应用于屋面防水涂料施工中，我们常说的一布三涂、一布四涂就可以用纤维布。
外饰面为面砖时，采取“镀锌四角钢丝网”增强结构优于“耐碱玻纤网格布”增强结构，镀锌四角钢丝网能有效地兼顾抗裂性能与面砖对基层强度的要求之间的统一,使加固系统抗拉强度≥0.4,满足保温系统的稳定性、安全性、耐久性的需要。
hty885jk 广州陶粒厂。
玻璃纤维网格布的选用
玻璃纤维网格布为外墙保温面层的加强材料，主要作用是：改善面层的机械强度，保证饰面层的抗力连续性，分散面层的收缩压力和保温应力，避免应力集中，抵抗自然界温、湿度变化及意外撞击所引起的面层开裂。
由此耐碱玻纤网格布在外保温系统中起着重要的功能与作用，所以选用好的玻纤网格布也是保证外保温系统综合质量的重要组成部分。
国家现行外墙外保温技术标准（JG149-2003）：玻纤网经向和纬向耐碱拉伸断裂强力均不得小于750N/50mm，耐碱拉伸断裂强力保留率不得小于50%，每平方米重量≥130克。
而JG158-2004玻纤网经向和纬向耐碱拉伸断裂强力均不得小于1250N/50 mm，耐碱拉伸断裂强力保留率不得小于90%，每平方米重量≥160克。
而目前我国市场上用于外墙外保温体系的网格布每平方米重量都在130g 左右，强度普遍偏低，其常态抗断裂强度只有1000N/5cm ，甚至更低。
为此：对于外墙外保温项目的网格布的技术指标则要求标准化，在使用前须对采购的玻璃纤维网格布作出合格确认。
在进行外墙外保温的裂缝控制时，不仅要求保温层材料要有一定的抗拉强度和极限拉伸，也要求抗裂防护层材料要有足够的抗拉强度。
为此，选用玻纤网格布时，有必要关注玻纤网格布自身的抗拉强度是否合乎标准。
二、复合在抹面沙浆中的玻纤网格布的使用一方面能够有效的增加防护层的拉伸强度，另一方面由于能有效分散应力，可以将原本可能产生的较宽裂缝分散成许多较细裂缝，从而形成其抗裂作用。
表面涂覆材料及涂覆量对玻纤网布的耐碱性具有较重要的意义，而玻纤品种对长期耐碱性具有决定意义。
玻璃纤维网格布在使用过程中：网格布之间的搭接宽度不小于50mm ，阴角处网格布要压茬搭接，其宽度≥50mm，阳角处≥200mm。
在施工时，玻纤网格布铺贴要平整，无褶皱，沙浆饱满度达100%，同时要抹平、找直、保持阴阳角处的方正和垂直度。
三、如何鉴别玻纤网格布的质量问题：1. 较差的玻纤网格布市场价格通常在1.00元-1.60元左右，他的玻纤纤维通常是一些啤酒瓶类的废玻璃制成，生产工艺为陶土坩埚拉丝，属国家禁止的生产工艺，表面涂层也非耐碱乳液。
《外墙外保温建筑构造(二)》
《外墙外保温建筑构造（二）》
外墙外保温构造是指在建筑物外墙表层处采用保温隔热材料，增强墙体保温性能的构造。
由于该构造可有效提高建筑物的能效，因此在建筑领域中被广泛应用。
外墙外保温构造主要由保温材料层、饰面层、保温层粘结层、抗裂网格布层、基层等
构成。
其中，保温材料层是起到保温作用的部分，常见的保温材料有聚苯板、岩棉板、玻
璃棉板等。
饰面层则是使整个构造看起来更美观的层面，常见的材料有抹灰、瓷砖、铝板等。
保温层粘结层主要是用来将保温材料固定到基层上，一般采用墙体专用粘结砂浆。
抗
裂网格布层则是防止外墙外保温材料受到外力影响而产生裂纹，常见的是玻璃纤维网格布。
最后，基层是指墙体表层，它需要经过处理后才能进行外墙外保温构造的施工。
外墙外保温构造施工时需要注意以下几点：首先，要对基层进行处理。
基层必须洁净、干燥、平整，且表面必须无油、无尘、无毛刺等缺陷。
然后需要选择适合的保温材料。
不
同的保温材料具有不同的导热系数和保温性能，要根据实际需要选择合适的材料。
在施工时，保温材料的搭接应该严密，不留缝隙，以保证整个构造的密封性。
饰面层的选材也需
要注意防火性能，同时，饰面层与保温层之间需要留有适当的伸缩缝，防止因温度变化引
起的构造裂纹。
总之，外墙外保温构造对建筑节能有着重要的作用。
在施工时需要注意材料的选择和
施工质量的控制，确保构造的性能及使用寿命，同时要遵循相关的施工规范和标准，确保
施工安全和建筑的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用于外墙外保温体系中的玻璃纤维网格布慧聪网 2005年8月2日11时55分信息来源：慧聪网涂料行业频道玻璃纤维网格布在外保温体系中起到应力分散的作用，与抹面胶浆一起共同组成外保温体系的防护面层，抵抗自然界温、湿度变化及意外撞击所引起的面层开裂。
玻璃纤维网格布的性能如何，与抹面胶浆的相容性如何，也是外保温体系抗开裂必须要讨论的一个话题。
一、抗断强度及耐碱强度保留率一般都知道抗断强度及耐碱强度保留率是玻纤网格布的重要性能。
抗断强度与玻璃支数或重量密不可分。
目前我国市场上用于外墙外保温体系的玻纤网格布每平米重量一般都在130g左右，强度普遍偏低，其常态抗断强度都只有1000 N/5cm左右。
而在外墙外保温技术和法规比较成熟的欧洲或美国，对玻纤网格布的抗断强度都高得多。
德国建筑技术委员会（DIBt）要求用于外墙外保温体系的玻纤网格布常态抗断强度≧1750 N/5cm，耐碱保留率≧50%国内的产品如达到该要求，平方米重量需在160g以上。
提高抗断强度标准无疑是必要的。
尤其是水泥含量和水泥强度等级较高的聚合物水泥抹面胶浆。
因对玻纤网格布的破坏还并不仅仅是化学腐蚀，还有氢氧化钙、硫铝酸钙的结晶压力腐蚀作用。
同时矿物质类材料较高的吸水率对玻纤网格布也起着不利的影响。
实验证明，在蒸馏水中浸泡后，玻纤网格布的强度会有30%左右的损失。
我国目前还缺少专用于外墙外保温体系的玻纤网格布的标准，尤其是耐碱强度保留率和耐碱试验方法，各地检测机构或生产厂家所用的碱液各不相同，有用NaOH溶液的，有用80o C水泥浆液的，也有用NaOH、KOH、Ca（OH）2混合碱液的。
由于该性能指标的制定对市场上产品的性能走向、价位、市场的承受能力都有非常大的影响，有关研究单位有必要对国内玻纤网格布的性能做一调查，参考国外标准，制定出适合我国国情的标准。
无水泥纯聚合物类抹面胶浆由于无碱腐蚀，吸水率小，玻纤网格布能在其中长久地正常发挥功用，对防护面层的长期抗裂性能来说无疑是最安全的。
二、玻纤网格布与抹面胶浆的相关性在承受拉力变形时，抹面胶浆必须与玻纤网格布协调一致地发挥作用，两种材料必须有很好的相关性，与抹面胶浆相关性不好的网格布，强度再高还是难免裂缝在早期产生。
在防护面层开始承受拉力时，网格布应能尽快处于受力状态以发挥其抗拉性能，并使应力分散。
虽然网格布无法阻止抹面胶浆在达到一定拉应变的时候产生第一条裂缝，但能有效地延迟第一条裂缝的开展时间，和限制第一条裂缝的开展宽度，并通过其经纬向节点分布应力，使整个抹面胶浆均匀受力从而也使裂缝均布。
在欧美一般认为，宽度在0.2mm以下的裂缝为无害裂缝。
对外墙外保温体系来说，更重要的并不是阻止裂缝的发生（就象钢筋无法阻止混凝土的开裂，抹面胶浆最终是否开裂取决于其开裂应变），而是尽量延迟变形时间，从而延迟开裂，同时限制单条裂缝的宽度。
为此，与抹面胶浆相关性好的网格布应具备下列性能：1．较高的节点强度如果网格布受拉时节点发生滑移，则在受力初期应力就多由抹面胶浆承受而产生裂缝。
节点强度的试验方法是：沿纬向剪取330mm×50mm（纬向织丝必须为奇数）的试条，距试条端头150mm左右处剪断两边的所有织丝（需剪在节点的中央），只留中间一根纬向织丝；在50mm（或相隔6个节点）后，剪断中间的那根纬向织丝。
把试条在拉力机上做拉力试验，试验机一头夹住中央的那根纬向织丝，另一头夹住全部织丝，读取织丝抽出的力（N）。
“Sto经典”外墙外保温体系要求玻纤网格布的节点强度≧3.2N/单根丝。
2．较低的拉伸应变如果网格布受拉时节点不发生滑移，而拉抻应变较大，同样会引起抹面胶浆在早期就发生开裂。
玻纤网格布的拉伸应变包括受拉早期的应变及断裂时的应变。
可用伸长率分别在0.25%,0.5%,1.0%时的拉力；以及断裂时的拉力（抗断强度）、断裂应变表示。
Sto外墙外保温体系要求玻纤网格布的拉伸应变满足下列要求：0.25%应变时的拉力≧150N/5cm0.50%应变时的拉力≧300N/5cm1.00%应变时的拉力≧600N/5cm断裂时的拉力（抗断强度）≧1750N/5cm断裂应变≦3.5%3．较小的织丝偏斜度网格布在编织时难免有织丝跑偏的情况发生。
如果偏离得太多，导致受力时偏心，同样影响使用效果。
一般来说，在1m长度内，织丝偏斜不得超过3根织丝。
综上所述，满足了上述3条要求的玻纤网格布，其拉力－应变曲线应呈线性关系，如下图。
图中呈非线性关系的网格布在同样拉力T作用下的拉伸应变大于呈直线关系的网格布。
而在此变形范围内（Δμ），与其共同作用的抹面胶浆有可能已经开裂!玻纤网格布拉力－应变曲线从性能的匹配性来讲，抹面胶浆的弹性（开裂应变）应越高越好，网格布则相反。
据检测，国内一些厂家的网格布的断裂应变在5%左右，而水泥基抹面胶浆的开裂应变却只有0.4%－0.5%。
无水泥纯聚合物类抹面胶浆的开裂应变较高，如“Sto经典”外墙外保温体系的高弹性纤维增强抹灰胶可达2.38%，与3.5%以下的断裂应变的玻纤网格布组合，其抗开裂性能的优异是明显的。
最后需要补充的是，为充分发挥玻纤网格布的抗拉性能，施工时应注意网格布的位置应在整个防护面层厚度靠外侧的1/3处。
Sto 外墙外保温体系施工的经验是，抹面胶浆的表面能见到玻纤网格布的格子而看不到玻纤网格布的颜色（防护层厚度2－3mm，玻纤网格布厚度0.65mm）。
曾发表于：墙材革新与建筑技术节能（2002年9月）1．前言能源和原材料是我国国民经济发展的瓶颈。
我们都曾经历过，2003年的煤、电、油、运全线紧张。
随着政策调整和落实，电力供应的上升，能源和原材料严重紧张局面有所改善，但能源和原材料瓶颈格局不会发生根本性的改变，节能已成为我们的基本国策。
我国的建筑能耗约占全国总能耗的30%，因此，建筑节能是国家节能工作的重要组成部分。
外墙外保温是行之有效的建筑节能方式，而作为其饰面，建筑涂料是首选。
根据JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》规定，涂料必须与薄抹灰外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
其实，为了达到有效的节能和理想的装饰效果，除此以外，选用外墙外保温饰面建筑涂料还有一些要关注的。
2．外墙外保温体系组成和结构所谓外墙外保温，简而言之，就是给建筑物穿上一件保温外套。
其组成和结构如图1所示。
（1）粘结层：一般由粘结胶浆构成，视需要可附加锚钉。
如基面不符合粘贴要求时，需采用机械法固定。
（2）保温层：一般是阻燃型聚苯乙烯泡沫板（EPS），也可以是挤塑板（XPS）等，厚度按各地节能要求选择。
（3）防护层：由抹面胶浆和玻璃纤维网格布组成。
（4）饰面层：可选用防开裂性、拒水性、透气性和耐候性等较好的外墙涂料等。
点击此处查看全部新闻图片外保温体系常见的问题是表面的开裂、空鼓和渗水。
开裂和渗水的外墙外保温比不做外墙外保温影响还坏，而且很难修复。
防护层是决定整个外保温体系性能的关键。
防护层做好了，外墙外保温的抗裂性就有了基本保证。
经验表明，防护层没做好，饰面涂层很难担当抗裂作用。
如弹性涂料饰面的外墙外保温照样开裂和渗水就是例证。
同时，各种材料和组分之间的匹配性和整个体系的完整性也是十分重要的3．组分之间的匹配性溶剂型涂料不能用于外墙外保温体系。
因为外墙外保温体系一般采用聚苯乙烯（EPS、XPS）或聚氨酯（PU）等为保温层，根据相似相溶原则，溶剂，如苯和甲苯等，能溶解聚苯乙烯，如醋酸丁酯和二甲苯等能溶解聚氨酯。
一些材料的溶度参数如表1所示。
在外墙外保温体系，溶剂型涂料溶蚀聚苯乙烯和聚氨酯保温层的数量与防护层的厚度和空隙率、溶剂的溶解力、挥发速率和数量等因素有关。
聚苯乙烯保温层被溶蚀而使外墙外保温体系表面参差不平时有所见。
就是水性涂料中常用的200号溶剂油，其中芳香烃也能溶解聚苯乙烯保温层，因此，其含量也需根据实际使用情况予以控制。
表1 聚苯乙烯等材料的Hansen溶度参数/ (J/cm3)1/24．涂料的拒水透气性JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》规定，外保温系统的5mm厚防护层，浸水24h，吸水量要≤500 g/m2；外保温系统防护层和饰面涂层一起水蒸气湿流密度要≥0.85g/(m2.h)。
JGJ 144-2004《外墙外保温工程技术规程》对此规定有些不同。
本文按JG149-2003讨论。
对于外墙面，就吸水性来说，一般外层要求比内层低，也就是说外饰涂层要低于防护层，即涂层吸水量要少于500 g/m2，这样才能使比较少的水进入墙体；就水蒸气湿流密度来说，一般外层要求比内层高，也就是说外饰涂层要高于防护层，即涂层水蒸气湿流密度要远远大于0.85g/(m2.h)，这样水蒸气才能畅通无阻地排出。
欧洲标准EN 1062-1 ：2002《色漆和清漆抹灰层和混凝土基面上的外用涂料和涂料系统分类—1.分类》[4]，根据涂料的透水汽性、吸水性等将外用涂料和涂料系统分类分级，以便于用户选用。
吸水性按EN 1062-3测定，按表2将涂料分类。
表2 按吸水性分类透水汽性按EN ISO 7783-2测定，按表3分类。
表3 按透水汽性分类分类V0V1V2V3透水汽性/高中低要求g/m2d无要求＞15015＜V2≤150≤15 m（阻力-相当于静止空气层厚度）＜0.140.14≤V2＜1.4≥1.4注: g-克，m-米，d-天，尽管JG149-2003和EN1062-3：1998《色漆和清漆抹灰层和混凝土基面上的外用涂料和涂料系统分类--3.吸水性的测定和分类》[5]对吸水量的测试方法略有差别，主要是基层不同，将它们粗略做一比较，24h吸水量500 g/m2相当于W=0.1 kg/m2h0.5，是欧洲标准EN 1062-1中最低一挡吸水量。
也就是说，是最严格的要求。
Kuenzel 理论仅要求W≤0.5 kg/m2h0.5，如图2所示。
图2 Kuenzel外墙保护理论图点击此处查看全部新闻图片对于吸水量和不透水性来说，弹性涂料、有光涂料、水性金属漆和荷花王涂料，一般均能满足要求。
而相当部分的涂料达不到该要求。
有些涂料要与某些底涂配合使用，才能达到要求。
JG149-2003标准中的水蒸气湿流密度是按GB/T17146-1997《建筑材料水蒸气透过性能试验方法》中的水法测定，是通过水的相对湿度100%与实验室相对湿度差产生水蒸气流。
而EN ISO 7783-2：1999 《色漆和清漆抹灰层和混凝土基面上的外用涂料和涂料系统分类--2.透水汽性的测定和分类》[6]的测试方法与GB/T17146-1997不同。
它是由23℃磷酸二氢铵相对湿度93%与实验室相对湿度50%差产生水蒸气流。
严格地说，不同测试方法所得结果不能比较。
大致说，水蒸气湿流密度0.85g/(m2.h)相当于V=20.4 g/m2d，即相当于1.2m静止空气层阻力，属于欧洲标准EN 1062-1中的中等透水汽性。
