泳池水处理方案

目录一、概述 (1)二、设计依据 (2)三、设计原则 (2)四、池水水质要求明细 (3)五、水池用水及循环量参数 (4)六、工艺流程说明及工艺特点 (4)七、主要设备技术特征 (6)八、工艺设备一览表 (13)九、游泳池运费用 (14)十、施工组织设计 (14)十一、安装施工方案 (20)十二、技术培训及技术服务 (22)十四、合理化建议 (25)一、概述游泳池是多人次反复使用的水娱乐场所。

按其使用性质可分为：比赛游泳池、跳水游泳池、训练游泳池和戏水游泳池等。

它的设计需符合国家的有关标准，应设有完善的游泳池水净化、消毒设施，使其水质达到《游泳场所卫生标准》、《生活饮用水卫生标准》的要求。

遵守《游泳池给水排水工程技术规程》(CJJ122-2008)的规定。

标准游泳池长50米，宽21米，水深大于1.8米。

有8个泳道，每道宽2.5米，边道另加0.5米，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。

出发台应居中设在每泳道中心线上，台面50厘米×50厘米。

台面临水面前缘应高出水面50至70厘米，台面倾向水面不应超过10度。

游泳池的池岸宽一般标准为出发台端不小于5米，其余池岸不小于3米。

正式比赛池，出发台池岸宽不小于10米，其他岸宽不小于5米。

本方案按长25m，宽16m，深水1.3m、浅水1.2m的池体进行设计。

游泳池设计技术参数表二、设计依据1 、《建筑给水给排水工程技术规范》（GB50015-2003）2 、《游泳池给水排水工程技术规程》 (CJJ122-2008)3 、《游泳场所卫生标准》 (GB9667-88)4 、《生活饮用水水质标准》 (GB5749—86)5、《游泳池水质标准》（CJ244-2007）6、《国际游泳联合会标准》（FIN1998-2002）7、《水处理设备油漆、包装技术条件》（JB2932—86）8、《水处理设备制造技术条件》（JB/T2932-1999）9、《工业企业噪声控制设计规范》（GBJ87-85）10、招标方提供的相关参数。

三、设计原则1. 本系统主要特点a. 本方案采用顺流式循环、全自动水质监控、全自动臭氧投加消毒辅以次氯酸钠溶液投加消毒系统，全自动运行；b. 为节省投资，同时能满足夏季高峰使用，游泳池循环时间采用6小时；2. 本设计贯彻执行国家现行的工程建设设计规范标准，即《建筑给水排水设计规范》(GBJ15-88) 和《游泳池给水排水设计规范》(CECS 14:2008)。

3. 确保泳池高峰时间经本系统处理的水质符合《游泳池水质标准》（CJ244-2007）及行业相关标准；化合性余氯、大肠杆菌、尿素质量符合国标。

4、设备配置及布局合理、稳定可靠、技术成熟、运行维护费用低、使用寿命长。

5、游泳池的进口机池内水质必须符合《生活饮用水卫生标准》及行业相关标准；化合性余氯、大肠杆菌、尿素质量符合国标。

水循环系统水质必须经过当地卫生监测部门检测合格。

6、设备安装质量高，工程工艺符合行业验收标准。

7、本设计在贯彻执行国家现行的工程建设设计规范标准的同时，也充分吸收了国外的先进技术和先进经验，创造有机协调的成果。

四、池水水质要求明细五、水池用水及循环量参数注：充水量以在24小时内充满水池计算。

泄水量以在8小时排空水池计算。

补水量以在24小时内按总水量的10%补充计算。

计算循环水量时应将管道、设备、平衡水箱内的参与循环存水，约为水池容积的10%考虑。

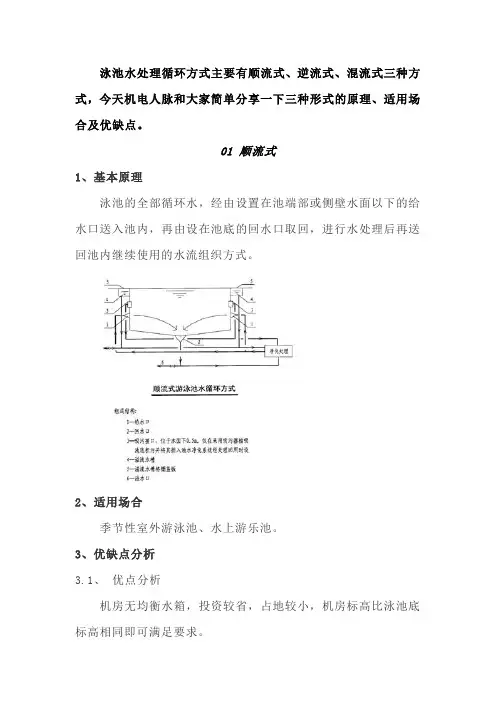

六、工艺流程说明及工艺特点本设计泳池的进回水方式，采用浅水端池壁进水、深水端池底回水和池面排水相结合的顺流循环方式，采用这种方式，既能有效去除沉积于底部的污物，又可去除浮于水面的毛发及其它轻质漂浮物。

保证了全池水质的均匀。

工艺流程图如下图所示：工艺流程：1、工艺说明本方案采用当今世界先进的水拟定工艺为典型的游泳池循环水处理工艺，其目的主要是去除水中悬浮杂质，消毒灭菌，满足卫生要求。

正常循环时，游泳池水通过回水管流入平衡水箱，在平衡水箱后循环泵吸水管上加入絮凝剂，以便通过水泵时能充分与水混合；池水经过毛发过滤器截留较大颗粒固体杂质、毛发、纤维等，以保护水泵和砂缸过滤层不被破坏；出水经循环水泵进入高速过滤砂缸进行微絮凝过滤；然后经过臭氧消毒，再通过精密过滤器进一步过滤去除水中5微米以上的杂质，经过换热器，使水温达到相应要求。

此时加入消毒剂，以杀灭水中细菌，保持一定的余氯量，再经过PH 检测调整后循环至游泳池。

2、工艺特点常规的游泳池循环水处理系统，都采用砂滤+氯消毒为主，当水质不能满足要求时，所能做的只能是投加大量的氯，结果使泳池水含有较高的氯+经常在这样的泳池内游泳，不但刺激皮肤，更重要的是伤害眼睛。

针对这一问题，本方案采用安全、高标准的游泳池循环水处理工艺——高效过滤器过滤+臭氧消毒+精密过滤器+微氯消毒，这一工艺比常规工艺更加先进、安全、环保。

精密过滤器精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.5～120μm范围。

本工艺采用5μm孔径滤材，以达到尽量减少加氯量的目的。

另外考虑到使系统的操作更加方便，采用全自动过滤砂缸。

七、主要设备技术特征1、平衡水箱为达到平衡水位，防止污染供水水源，循环系统应设置平衡水箱，调节水箱内设调节水池内应设压力液位计、进水阀、平衡阀、放空阀及溢流口等，来控制补水电磁阀的开关和管道泵的运行。

SMC组合式水箱是由SMC模压单板，密封材料，金属紧固件及配管系统组合拼装而成，可根据用户需要组装1-1000m3的水箱。

它具有重量轻，耐腐蚀，强度高，装卸方便，施工周期短，外形美观，维护保养方便等优点，尤其能保持水质清洁无毒。

有关参数及估算如下：2、循环水泵循环水泵是循环系统的原动力，要求工作可靠，能长时间连续运转，流量随压力变化小，扬程应根据管道长短和走向调整。

按要求本方案选用游泳池专用循环水泵，并配有毛发过滤器内置不锈钢提篮。

循环泵应该采用防腐材料，根据要求采用的不锈钢机械密封应符合国际《电机制造技术标准》IP-54电机防护标准，绝缘等级为F级，保证能长时间稳定并安静地运行。

水泵数量采用3台并联其中1台备用，保证很高的可靠性。

毛发过滤器主要功能为防止包括游客的头发等体积较大的杂物进入循环水泵，起保护水泵的作用。

毛发过滤器应采用玻璃钢为本体，滤网为耐腐蚀性材料制成，而且必须开关方便，强度高，密封性能好，使用寿命长。

毛发过滤器与水泵一体化,安装方便,占地省,操作简单；水泵噪音小,耐用性非常好,抗锈抗腐蚀性强,清洁次数少。

有关参数如下：3、高速过滤器主要功能是去除20微米以上的悬浮物，降低池水浊度。

对每个过滤器来说，直径和过滤面积是不变的，其过滤精度主要取决于过滤流速。

砂缸的过滤就是通过薄膜过滤、渗透过滤及接触过滤过程，使水得到进一步净化。

本方案采用高速缠绕式玻璃钢过滤器，当过滤达到一定时间后，滤层所吸附截留的物质增多，滤层前后的阻力增大，当增大至一定数值（即达到预先设定的阻力损失）时，反冲洗就自动开始进行。

按照设定的冲洗强度，滤层有一定的膨胀度，颗粒相互之间通过磨擦及水力冲击等多种机理，可以将截留的污物从滤料上剥离下来，通过过滤器的反冲洗出水管排出，从而恢复过滤器的过滤功能。

4、臭氧发生器系统臭氧是一种强氧化剂，氧化能力极强，仅次于氟。

它能迅速而广泛地氧化某些元素和有机化合物，即使在低浓度条件下，也能瞬间完成，它对烯烃类化合物的双键氧化能力最强，其次是胺类和一些碳氮双键，再次是烯烃三键、碳环、杂环的芳族化合物、硫化物、磷化物等。

臭氧还能杀灭扩散在水中的细菌、芽孢、病毒，确保游泳者不引起红眼病、皮肤病、性病、肝炎等疾病。

本系统根据要求采用氧气源负压投加，因此可以避免常发生在臭氧正压投加设备上的气体泄漏问题，在系统组成上充分体现出产品的安全性和高效性。

全自动臭氧发生器，采用微处理器对臭氧产量进行调节，可接收外部标准信号，并可实现远距离操控。

该设备发生器部分由电控、空气干燥器、冷却水系统4大部分组成；传输混合部分由增压泵、水射器及反应罐构成；显示系统由显示控制仪表构成；尾气破坏器用于消除反应罐和过滤器中残余的臭氧。

5、絮凝剂加药系统游泳池水中存在许多人体的代谢产物，如皮屑，以及油脂、化妆品等多种有机物质，还存在许多胶体物质。

在这种情况下，如果仍然采用一般的过滤方式，必然会有许多胶体级的微细颗粒去除不了，给后续工艺甚至最后的出水水质造成极大的影响，为保证出水水质，同时为后续工艺创造有利条件，在此投加絮凝剂改善混凝条件。

根据相关条件本方案采用絮凝剂为聚合氯化铝，聚合氯化铝在水解过程中拌有凝聚、吸附和沉淀等物理化学过程，可以除去水中悬浮物、除铁、除镉、除氟、除放射性污染、除漂浮物等，絮凝效果较好，目前使用此药最为普遍。

正常投加量应在实际运行中调整，一般为5~10mg/l左右。

6、臭氧接触混合塔臭氧接触混合塔的作用是保证臭氧的反应消毒时间，一般为4min，臭氧投加质量浓度为0.4mg/l，CT值为1.6. 臭氧接触混合塔设计首选的是水向下流，而臭氧气体向上流的逆流接触混合塔,其优点是形成短流的可能性小，与臭氧接触的机会最大，通常在流程中有两个或更多的逆流段达到或保持其所需的尽量小的剩余臭氧量。

在接触塔中，微小气泡扩散器底部的均匀分布是十分重要的。

微小气泡扩散器所产气泡的直径2-3cm，扩散期的厚度为2.54cm，压力损失为5cm，透水性为36.6m3·m2/h，起孔隙率为40%。

7、精密过滤器精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，是采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。

精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点，可去除5微米以上的杂质颗粒。

8、水质平衡系统a）PH平衡系统：水的酸碱平衡对消毒剂的功效，水的腐蚀性，和刺激性都有很大的影响。

建议每个系统都应配备一套调节池水酸碱度的系统来测定池水的酸碱度并使其保持在最佳值。

该系统由PH仪（见水质监控仪）和加药系统组成，采用电磁计量泵作为可调定量投加设备可保证水质，简化管理。

泳池大多采用投加液碱或食用纯碱来调节池水酸碱度。

b) 水质监控仪：作为全自动消毒和酸碱平衡系统的控制核心，水质监控仪负责连续检测水的余氯量和酸碱度，并控制消毒系统和PH平衡系统的工作，以保证池水的水质始终在设定的范围内。

池中的残余氯按要求为0.2-1.0mg/l。

9、板式换热器板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

板式换热器是液—液、液—汽进行热交换的理想设备。
