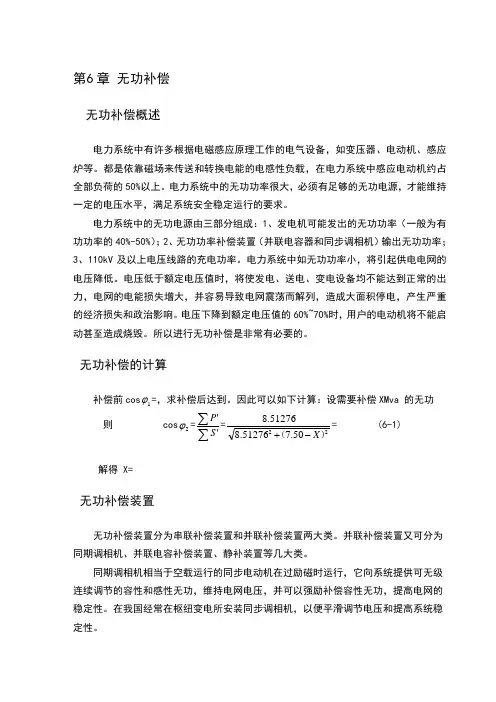

第6章 无功补偿无功补偿概述电力系统中有许多根据电磁感应原理工作的电气设备，如变压器、电动机、感应炉等。
都是依靠磁场来传送和转换电能的电感性负载，在电力系统中感应电动机约占全部负荷的50%以上。
电力系统中的无功功率很大，必须有足够的无功电源，才能维持一定的电压水平，满足系统安全稳定运行的要求。
电力系统中的无功电源由三部分组成：1、发电机可能发出的无功功率（一般为有功功率的40%-50%）；2、无功功率补偿装置（并联电容器和同步调相机）输出无功功率；3、110kV 及以上电压线路的充电功率。
电力系统中如无功功率小，将引起供电电网的电压降低。
电压低于额定电压值时，将使发电、送电、变电设备均不能达到正常的出力，电网的电能损失增大，并容易导致电网震荡而解列，造成大面积停电，产生严重的经济损失和政治影响。
电压下降到额定电压值的60%~70%时，用户的电动机将不能启动甚至造成烧毁。
所以进行无功补偿是非常有必要的。
无功补偿的计算补偿前cos 1ϕ=，求补偿后达到。
因此可以如下计算：设需要补偿XMva 的无功则 cos 2ϕ=∑∑''S P =2250.751276.851276.8）（X -+= (6-1)解得 X=无功补偿装置无功补偿装置分为串联补偿装置和并联补偿装置两大类。
并联补偿装置又可分为同期调相机、并联电容补偿装置、静补装置等几大类。
同期调相机相当于空载运行的同步电动机在过励磁时运行，它向系统提供可无级连续调节的容性和感性无功，维持电网电压，并可以强励补偿容性无功，提高电网的稳定性。
在我国经常在枢纽变电所安装同步调相机，以便平滑调节电压和提高系统稳定性。
静止补偿器有电力电容器与可调电抗并联组成。
电容器可发出无功功率，电抗器可吸收无功功率，根据电压需要，向电网提供快速无级连续调节的容性和感性的无功，降低电压波动和波形畸变率，全面提高电压质量，并兼有减少有功损耗，提高系统稳定性，降低工频过电压的功能。
35KV电源线路施工方案
第一章编制说明、编制原则及编制依据一、编制说明本公司对新柳煤业五盘区35KV电源线路工程极为重视，抱着充分的诚意，极大的希望，热诚的态度，积极参与本工程的投标工作。
在全方位研究设计方案后，结合工程招标和设计意图，分析了本工程主要特点和各种有利与干扰因素，我们对做好该工程充满信心，完全有能力确保按期完成，确保质量目标达到合格，争创“鲁班奖”。
本《施工组织设计》作为投标书的技术性文件，编制时对各分部分项工程的工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料设备、主要技术措施、安全、文明施工等诸多因素尽可能做了充分考虑，突出其科学性、适用性及针对性。
我公司一旦中标，将根据施工图纸编制详细的实施性施工组织设计或施工方案、措施及作业指导书，以指导工程施工。
二、编制原则及编制依据1、编制原则（1）采用先进的施工方案和技术管理措施，确保施工方案的可行性、科学性、合理性。
（2）科学制定施工所需的劳动力、材料及施工机具、设备的投入计划，确保工程施工最合理的平面布置方案。
（3）编制合理的进度网络计划，控制关键线路、工期，统筹安排，制定（4）加强施工成本管理和环境保护、文明施工管理，建立职业健康安全管理体系。
2、编制依据（1）山西汾西新柳煤业有限责任公司五盘区35KV电源线路工程招标文件、施工图纸、答疑纪要（2）本公司现有施工技术装备、劳动力等资源状况及本公司在近几年承建的同类工程中积累的较为成熟的施工经验。
（3）主要技术规范；1）国家颁布的有关法律和法规。
2）国家电力公司及其上级部门制定办法的有关文件和办法。
3）(（输电线路铁塔制造技术条件》（GB2694一2003）。
4)《电力金具通用技术条件》（GB2314一1997）。
5）《钢绞线及钢芯铝绞线》（GBll79一83）。
6）(（镀锌钢绞线》（YB/T5004一93）。
7）《跨越电力线路假设施工规程》（DL 5106一1999）。
35KV变电所电气部分初步设计任务书

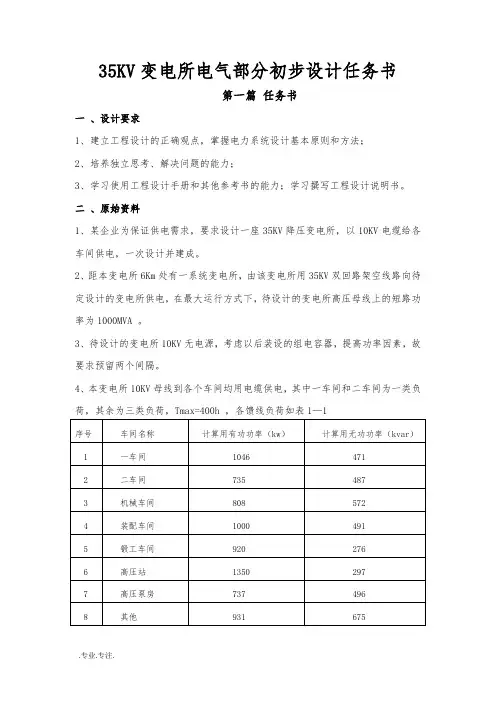

35KV变电所电气部分初步设计任务书第一篇任务书一、设计要求1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法；2、培养独立思考、解决问题的能力；3、学习使用工程设计手册和其他参考书的能力；学习撰写工程设计说明书。
二、原始资料1、某企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。
2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA 。
3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。
4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为三类负荷，Tmax=400h ，各馈线负荷如表1—1序号车间名称计算用有功功率（kw）计算用无功功率（kvar）1 一车间 1046 4712 二车间 735 4873 机械车间 808 5724 装配车间 1000 4915 锻工车间 920 2766 高压站 1350 2977 高压泵房 737 4968 其他 931 675（表1—1）5、所用电的主要负荷见表1—2序号名称额定容量（KW）功率因数（cosφ）安装台数工作台数备注1 主充电机20 0.88 1 1 周期性负荷2 浮充电机 4.5 0.85 1 1 经常性负荷3 蓄电池室通风 2.7 0.88 1 1 经常性负荷4 室内配电装置通风 1.1 0.79 2 2 周期性负荷5 交流焊机10.5 0.5 1 1 周期性负荷6 检修试验用电13 0.8 1 1 经常性负荷7 载波远动0.96 0.69 1 1 经常性负荷8 照明负荷14 经常性负荷9 生活水泵等用电10 经常性负荷（表1—2）6、环境条件（1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m 处土壤平均26.7°c ，电缆出线净距100mm。
变电所投运送电条件
变电所投运送电条件1）35kv变电所受电启动方案、应急预案、抢修方案、临管方案均已完成编制并审核通过，并已向运行人员交底（考试通过）。
2）设备安装调试全部结束，各项试验全部完成且合格，有关记录齐全完整。
所有设备及其保护（包括通道）、调度自动化、安全自动装置、微机监控装置以及相应的辅助设施均已安装齐全，调试整定合格且调试记录齐全。
3）三次确认结束，影响变电所主母线送电“三查四定”及“三次确认”发现问题中影响变电所主设备送电的项目已整改完毕。
4）24小时运行及检修人员到位，并经上岗考试合格。
5）变电运行所需的规程制度、系统图表、记录表格、安全用具已到位。
（运行规程，安全规程，事故处理规程，运行交接班记录，运行日志，一、二种工作票，停送电登记本）6）投运设备已按要求命名和有相应的标志编号。
所有孔洞封堵完成，7）变电所的内外道路、上下水等土建工程均已按设计完成并经验收合格。
室内场地应平整，道路畅通，平台栏杆和电缆沟盖板齐全，脚手架、障碍物、易燃物、建筑垃圾等已清除。
所有孔洞封堵完成，所有防鼠板安装完成。
8）施工单位的施工调试记录已完成，其它资料及竣工图已初步完成。
9）各种测量、计量表计装置齐全，符合设计要求。
10）所用电源、照明、通信、采暧、通风等设施按设计要求安装试验完毕，能正常投入使用。
11）消防设施齐全，符合设计要求，并经检验具备使用条件。
12）相应的图纸资料齐全（与实际相符的一次系统图、与实际相符的二次原理图、变电所内所有电气设备的操作手册、说明书齐全）12）具备必须的备品及工具。
（主要有：相应电压等级的摇表、万用表及验电器、接地线、遮栏、检修工具等）13）送电文件已经监理、业主审批并以文本形式通知到各相关单位。
附：三次确认是指对接线的正确性、完好性和牢固性，施工单位在施工结束后要重新检查一遍；试验单位检查第二遍；运行单位检查第三遍，并注重三遍的独立性。
三查四定是指查设计漏项、查工程质量及隐患、查未完工程量，对检查出来的问题，定任务、定人员、定时间、定措施，限期完成。
35KV变电站设计
35KV变电站设计摘要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
变电站是把一些设备组装起来，用来切断、接通、改变或者调整电压的。
在系统中，变电站成了输电和配电的集节点。
本次设计首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。
从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，并进行了短路电流计算等内容，从而完成了35kV电气一次部分的设计。
关键词: 主变压器，电气主接线，短路电流，电气设备AbstractA substation is the electrical power system important constituent,it affects the entire electrical power system directly the security and the economical movement, is relates the power plant and user’s middle link, is playing the transformation and the assignment electrical energy role.The electrical host wiring is the power plant transformersubstation key link, the electrical host wiring draws up is relating the entire factory directly the electrical equipment choice, the power distribution equipment arrangement, the relay protection and the automatic device determination, is the transformer substationelectricity part investment size determining factor.The transformer substation is assembles some equipment, uses for to shut off, the connection, the change or the regulation voltage.In the system, the transformer substation has become the electric transmission and the power distribution collection node.This design first acts according to in the project description togive the system logical circuit and all load parameter, the analysisload trend of development.Had expounded from the load growth aspect the station construction necessity, then through to plans to construct the transformer substation the summary as well as the going beyond a line direction considered, and through to shoulders the material the analysis, safe, the economy and the reliable aspect considered, had determined35kV,10kV as well as the station use electricity the main wiring, then calculated through the load and supplies power the scope to determinethe main transformer Taiwan number, the capacity and the model, simultaneously also had determined stood with contents and so on transformer capacity and model, thus has completed 35kV electricity partial designs.1Keywords: Main transformer，Single bus bar segment wiring，Short out in the-electric current ，Electric equipment2绪论变电站是电力网中线路的连接点，作用是变换电压、交换功率和汇集、分配电能，它直接影响整个电力系统的安全与经济运行。
35KV输电线路初步设计说明书
目录第一章总述 (2)1.1 初步设计编制依据 (2)1.2 初步设计遵循依据 (2)1.3 初步设计编制规模及范围 (2)1.4 材料耗用指标 (3)1.5 可研审查意见执行情况 (3)第二章线路两端进出线 (3)2.1 110kV坪桥变电站 (3)2.2 35kV谭家营变电站 (3)2.3 线路相序 (4)第三章线路走径部分 (4)3.1线路通过地区概况 (4)3.2线路路径描述 (4)3.3线路协议 (6)3.4沿线地形、地貌及地质条件 (6)3.5地基岩土物理力学性质指标 (7)3.6交通运输条件 (7)第四章气象条件 (8)4.1 气象条件 (8)4.2设计气象条件的确定 (8)第五章导地线 (9)5.1导线截面 (9)5.2地线截面 (9)5.3导线、地线的机械物理特性 (9)5.4导线、地线的设计参数 (9)第六章机电安装 (10)6.1绝缘配合 (10)6.2污区等级划分 (10)6.3绝缘子 (10)6.4金具 (12)6.6防雷与接地 (13)第七章导线对地和交叉跨越距离 (13)第八章杆塔与基础 (14)8.1杆塔 (14)8.2基础 (16)第九章对通信线路的影响及其保护 (17)第十章环境保护及劳动安全 (17)10.1环境保护 (17)10.2 劳动安全 (18)第十一章附属设施及其他 (18)11.1附属设施 (18)11.2线路通道 (19)11.3附件 (19)第一章总述1.1 初步设计编制依据1.1.1杏子川采油厂《35kV谭家营输变电工程可行性研究报告》1.1.2《初步设计委托书》1.2 初步设计遵循依据1.2.1中华人民共和国国家标准GB50061-2010《66KV及以下架空电力线路设计规范》1.2.2 中华人民共和国电力行业标准DL/T 5154-2012《架空送电线路杆塔结构设计技术规定》1.2.3中华人民共和国电力行业标准DL/T 5219-2005《送电线路基础设计技术规定》1.2.4 中华人民共和国电力行业标准DL/T620-1997《交流电气装置的过电压保护》1.2.5中华人民共和国国家标准GB500065-2011《交流电气装置的接地设计规范》1.2.6 中华人民共和国国家标准GB 50009-2012《建筑结构荷载规范》1.2.7中华人民共和国国家标准GB50010-2010《混凝土结构设计规范》1.2.8 中华人民共和国国家标准GB50017-2003《钢结构设计规范》1.2.9 中华人民共和国国家标准GB50007-2011《建筑地基基础设计规范》1.3 初步设计编制规模及范围1.3.1初步设计规模1.3.1.1拟建的35kV坪桥——谭家营送电线路工程，以下简称（“35kV坪谭线”）起点为陕西省安塞县110kV坪桥变电站35kV门型构架，终点为安塞县35kV 谭家营变35kV进线挂点。
301C受送电方案
一、工程概况1.1 工程概况及方案适用范围本工号为气化装置总变电所，是煤气化装置供配电枢纽，内部有35KV盘柜8块，10KV盘柜29块，35KV系统保护监控组屏1套，主变压器2台型号为35KV/10KV SZ10-40000/35 容量为40MVA 节能有载调压密封式油浸电力变压器，35KV进线由热电厂引入35KV高压盘后，经35KV变压器柜送至主变压器；经过主变压器电压变至10KV，由10KV母线桥送至10KV盘柜。
变电所采用微机综合保护系统，本方案用于指导气化总变（301C）内部各项受送电工作。
1.2受送电目标根据规范及相关电气操作规程认真细致的进行气化总变电所受送电前的准备、检查工作，确保气化总变（301C）各电压等级段一次性受送电成功。
二、编制目的&编制依据2.1编制目的本专项施工方案的编制旨在用于指导宁波万华MDI技改扩能项目气化装置总变电所 (301C)各电压等级下受送电工作，以保证一次性受送电成功为目的，对受送电工作进行专项指导。
2.2编制依据2.2.1.施工图纸与技术文件：华陆设计文件、厂家随设备资料及现有图纸.2.2.2.电气装置安装工程电气设备交接试验标准 (GB 50150-2006).2.2.3.电气装置安装工程施工及验收规范（GB 50254-96).2.2.4.高电压试验技术（GB 311.1-6-93).2.2.5.电气设备预防性试验及方法（中国计划出版社）2.2.6.宁波万华HSE要求.三、受送电组织机构3.1由工业园内万华电厂单位负责3#-35KV回路的送电工作，所有送电检查与操作由电厂单位负责，我单位进行受电侧检查，在送电时我方配备专用联络员在电厂变电所内负责受送电联络工作。
3.2 中国化学工程第三建设有限公司电仪四公司负责气化总变301C内部所有需受电设备的检查工作，负责气化总变电所301C内部的受送电工作。
3.3 气化总变受送电组织机构气化总变301C受送电总指挥：崔涛气化总变301C受送电作业指令下达人：柳建文气化总变301C受送电操作人：李成峰受送电作业监护人：王友新、牛守坤受送电联络员：李洋四、受送电范围本次受送电工作按受电顺序划分为四个阶段第一阶段由工业园万华电厂进行3#-35KV等级线路送电，气化总变301C工号内35AH-05进线柜受电，35KV-I段母线受电，35AH-03 I段PT柜受电， 35AH-01母联柜受电，35AH-02隔离柜受电，35KV-II 段母线受电，35AH-04 II段PT柜受电。
变电所系统施工方案
变电所系统施工方案.docx1.工程概况(1)35kV供电网络釆用串联环接的接线方式，全线变电所划分为多个供电分区，每个供电分区内的第一个牵引降压混合变电所或降压变电所的两段母线分别从主变电所的35kV两段母线上引入一回电源。
后续牵引降压混合变电所或降压变电所依次通过串接的方式从前一个牵引降压混合变电所或降压变电所的两段35kV母线上引入两回电源。
(2)正线设置19座牵引降压混合变电所（其中6座位于区间）、1座独立降压变电所、2座跟随式降压变电所，华XX道车辆段与综合基地设置1座牵引降压混合变电所、2座跟随式降压变电所。
(3)交流35kV电源部分正常运行时，两回35kV进线分别向变电所35kVI 段母线和II段母线供电，母联开关断开，两段母线分列运行。
当一回35kV进线电源故障时，母联开关合闸，由另一回进线电源负担本所全部负荷。
(4)本工程设置再生电能吸收利用装置，预计节能效益显著。
(5)采用综合自动化系统，实现全所控制、保护及电力监控系统远方终端的功能。
2.施工方案(1)变电所安装施工安排2个施工作业队，每个作业队下设4个作业班组，多车站同步推进施工。
基础槽钢、电缆桥架、支架的制作安装工作可与土建施工交叉进行；土建及装修完成后按照施工计划并结合设备供货计划进行设备安装施工。
(2)设备就位、电缆敷设并接线完毕后，进行电气设备单体试验和整组联动。
待所有变电所、变电所之间的直流联跳电缆及35kV保护电缆敷设接续完成后，进行所间联动调试，如直流双边联跳、越区供电以及短路试验等项目。
(3)变电所的施工进度要满足全线“电通”的节点要求，结合主变电所送电的时间节点，尽早为全线提供正式电源。
变电设备进场后，须为设备安装调试提供一个良好的环境，确保变电所施工及试验期间环境的洁净、卫生，保证设备在送电前具备良好的电气性能和状态。
(4)电力监控（SCADA）系统由主站、变电所综合自动化系统、远动通道及复示系统四部分构成，电力监控系统纳入综合监控系统。
35KV变电站专项施工方案
35kV变电站专项施工技术方案1 35kV变电站专项施工技术方案35kV变电站安装包括2台变压器安装，高、低压开关柜安装，直流屏信号屏安装，母线安装，绝缘管与穿墙套管安装，室外避雷针制作安装，接地系统安装等。
35kV变电所属高压强电部分，安装技术要求较高，必须进行各种实验并出具实验报告后才可进行送电。
1) 变压器安装(1)变压器二次运输①吊车将安装的变压器用大型平板车运至变压器门前，然后用汽车吊卸下，开箱、检查。
将变压器卸在枕木上，枕木铺的高度与变压器室地坪一致，然后用滚杠和倒链把变压器平移到安装位置。
②变压器上盖的吊环仅可作吊芯用，不得用此吊环吊装整台变压器，钢丝绳必须穿在油箱的吊环上。
③变压器就位时，要格外小心，平移要平稳，尽量减少震动，倾斜角不得超过15度，特别要防止变压器砸倒。
以免造成人身伤亡和给国家财产带来损失。
(2)变压器安装①就位前应按设计图纸检查高低压侧方向，避免就位后调换方向。
②安装时应将变压器油枕侧垫高，形成11.5%的坡度。
③其余与车间变压器安装相同。
(3) 变压器吊芯变压器吊芯是在普通压器就位后进行，利用变压器室屋顶的吊环，由2根10t吊链把变压器芯徐徐吊起，进行器身检查。
这项工作以试验室为主，安装班组配合，吊芯要用合格的变压器油清洗油箱。
进入器身的操作人员不得穿有钮扣衣服，以防遗漏杂物。
吊芯无异常现象应立即复位，并注油至正常油位。
吊芯、复位、注油须在一个作业班内完成，不得停留过夜。
变压器吊芯前应编制专题方案。
(4) 变压器附件安装变压器主要附件有防潮呼吸器、电接点温度计、瓦斯继电器、散热器等。
应严格按说明书及安装要求进行施工。
电接点温度计、瓦斯继电器安装前应进行调(5) 注油油标处实际面应对环境温度所对应的刻度线，过低，应从油枕上注油孔加注合格的变压器油。
2) 盘柜安装(1) 盘柜二次运输①采用汽车与吊车搬运，开关柜用吊车卸下后，再用液压车把开关柜移到安装位置。
②开关柜从起吊开始至就位结束，柜体应处于立放状态，不能过分倾斜，更不允许躺倒搬运，以免造成柜体变形。
35KV变电所送电方案
XXXX工程35KV变电所送电方案起草人：校审人：批准人：日期：XXXX年XX月XX日一、概述35KV变电所是为全站电机，生产、生活供电。
包括35KV开关柜12面，35KV变压器2台，10KV开关柜13面，干式变压器2台。
电气设备已经安装完毕，经试验合格，保护定值已经输入，继电保护调试传动合格，具备送电条件。
二、受电范围：35kv侧：35kvⅠⅡ母线、35kv 1#、2#主变压器。
10kv侧：10kv ⅠⅡ母线三、送电前的检查：1、 PT的检查：1）PT不应有短路现象，2)熔断器导通应完好，3）开口三角接线正确，4）试验用的短接线以拆除，5）设备接地良好。
2、CT的检查：CT不应有开路现象1）检查电流端子连接良好，累丝紧固，2）凡不使用的二次绕组短接并接地，3、接地的检查：1）接地刀闸均在断开位置，2）所有临时接地线均拆除，4、保护的检查：1）校核输入定值2）备自投在退出状态，5、变压器的检查：1）瓦斯继电器检查2）调压装置的检查3）油位、油色、温度、压力（压力片取出）是否正常，4）散热片及瓦斯继电器连接阀门是否打开，6、位置信号的检查：1）指示灯信号与开关各位置相符，2）检查后台机显示与实际开关位置相符.四、送电程序（一）、送电线路送电线路送电前，变电所35kv进线刀闸、断路器等一次设备必须在开位。
与地方电力部门沟通，外线路通过冲击送电后，外线路带电运行。
检查外电相位与变电所相位是否对应，对应进行变电所送电。
（二）、变电所送电程序送电操作有两种方式，一种是到设备本体就地操作，一种是利用站控机遥控操作。
因为是新投运设备，现场操作能及时发现和处理问题，因此采取就地操作。
1、变电所35KVⅠ段母线受电1)检查35KV1#进线隔离刀闸沟石Ⅱ线311-1D 、311-6D、在分开位置，Ⅰ段隔离及计量柜柜内计量在工作位置（311-2在工作位置）2)合Ⅰ段PT381刀闸，后台机显示正确3)合上35KV1#户外进线隔离刀闸沟石Ⅱ线311-1G，观察35kv 柜电压显示器是否带电，正常后进行下一步（后台机显示正确）4)合35KVⅠ段隔离及计量隔离刀闸311-2，检查计量PT电压是否正常（用万用表检查，包括开口三角）后台机显示正确5)合35KVⅠ段311-1,312-6刀闸（后台机显示正确）6)合35KVⅠ段311断路器，位置信号显示正确，观察35KV进线柜电压显示器，查看35KVⅠ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅠ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）7)35KVⅠ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次2、变电所35KVⅡ段母线受电（通过母联断路器）1)检查35KV2#进线隔离刀闸312-1D 、312-6D在分开位置，Ⅱ段隔离及计量柜柜内计量在分开位置2)合Ⅱ段PT刀闸，后台机显示正确3)合上35KV母联隔离刀闸310-1，310-2，,正常后进行下一步（后台机显示正确）4)合35KV母联断路器310，查看35KVⅡ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅡ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）5)35KVⅡ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次。
35kV配电房送电方案要点
中厚板卷厂4700mm项目35kV配电房送电方案南京钢铁股份有限公司中厚板卷厂2013年5月9日目录1送电准备 (3)1.1送电申请 (3)1.2验收申请 (3)1.3调度协议 (3)1.4编号命名 (3)1.5送电机构...................................... 错误!未定义书签。
2送电步骤 (4)2.1送电时间 (4)2.2送电范围 (4)2.3现场要求 (4)2.4操作要求 (5)2.5安全要求 (5)2.6送电条件 (6)2.7送电步骤 (6)3运行管理 (11)3.1岗位配置...................................... 错误!未定义书签。
3.2管理制度..................................... 错误!未定义书签。
23.3运行检修..................................... 错误!未定义书签。
24 送电示意图 .................................... 错误!未定义书签。
为了保证4700mm项目35kV配电房送电顺利进行，明确此次送电工作的任务和各方职责，规范送电程序，使送电工作有组织、有计划、有秩序地进行，确保送电工作安全、可靠、顺利完成，特制定本方案。
1送电准备1.1送电申请1.1.14700mm项目35kV配电房送电前必须向能源中心办理《能源介质增改接申请单》，并在得到能源中心同意送电的批复后方可送电，提交《能源介质增改接申请单》是送电的前提条件。
1.2验收申请1.2.1 4700mm项目35kV配电房安装工作结束后，由监理组织安装单位、中厚板卷厂、南钢能源中心参加对变电所进行整体验收，并出具验收报告。
1.2.2 送电前由中厚板卷厂再次组织监理单位、安装调试单位、能源中心参加对变电所进行整体验收，确认具备送电条件。
1.3调度协议1.3.1中厚板卷厂应与能源中心重新签订的《高压双电源客户电力调度管理协议》。
35KV变电站施工方案
XXX工程变电站施工方案2015年3月批准审核编制目录编制依据及说明 6工程概况程特点 6 工期和质量目标8 第一部分35KV变电站⒈工作概况及施工内容8⒉工期安排和保证措施9⒊工期质量指标12⒋质量保证措施12⒌设备安装及调试工序14 ⒌1高压变压器安装、调试14⒌2高压电气设备安装、调试196.自检与专检23 7．高压盘柜安装247．1盘柜安装工艺流程247．2盘柜安装主要技术要求258. 系统受电25第二部分附属设施电气/仪表及全站电缆敷设工程⒈工程概况26⒉工作内容263.盘、箱柜安装264.电缆支架制作315.电缆支架安装316.电气配管31⒎电缆敷设及接线338.照明系统安装37⒐接地系统安装38 ⒑防火工程4011.供配电调试4112.保护继电器单体试验4213.低压配电盘调试4314.低压试送电检查4315.受电运行4316.电气传动部分调试44 17．硬件检查测试4518．应用软件调试4619．综自设备调试46工期及施工进度安排4921.安全措施4922.质量管理措施5123.质量程序及检验项目5224.安全目标、安全保证体系及材料组织措施5325.重点专业的安全控制措施5526.环境保护及文明施工5627.文明施工目标及实施方案5728.文明施工考核、管理办法58 附表：浚县光明35KV变电站电气安装人员安排编制依据及说明根据浚县供电公司《浚县35KV光明站输变电安装工程招标文件》的要求和工程设计图纸。
编制依据(1)鹤壁黎源电工有限公司根据《浚县35KV光明站输变电安装施工合同》。
(2)浚县光明35KV输变电工程设计图纸。
(3)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准。
（4）《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～17-2002）(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建设施工及验收技术规范》(电气篇)(7)原电力工业部《电力建设安全施工管理规定》（8）《工程建设标准强制性条文》（2006版）（电力工程部分）（建设部建标【2006】102号）工程概况浚县光明站35KV输变电工程（电气部分）由：35kV变电站接地网敷设、全站电缆敷设、站内电气工程几部分组成。
35kv变电站受电方案范本
XXXX纸业有限公司年产9.5万吨漂白蔗渣浆建设工程总变配电所35/10KV高压变配电装置受电方案建设单位：XXXX纸业有限公司设计单位：XXXX工程设计有限公司监理单位：XXXX工程监理有限公司施工单位：XXXX有限公司编制：审核：批准：XXXX年XX月XX日发布目录一、工程概况-----------------------------------------------------------1二、受电前的准备-----------------------------------------------------11、组织机构及人员安排-----------------------------------------12、技术保障--------------------------------------------------------23、安全保障--------------------------------------------------------34、受电前检查验收-----------------------------------------------3三、受电程序-----------------------------------------------------------41、35KV外电进线电缆受电------------------------------------42、35KV配电柜母排受电---------------------------------------43、35/0.4KV所用变压器受电----------------------------------54、35/10.5KV主变压器受电------------------------------------55、10KV母排受电------------------------------------------------6四、质量保证措施-----------------------------------------------------6五、安全保护措施-----------------------------------------------------7六、重大危险源预知及措施----------------------------------------8一、工程概况XXXX纸业有限公司年产9.5万吨漂白蔗渣浆建设工程总变配电所，属新建变配电所，位于厂区负荷中心，设有35KV，10KV两个电压等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉房变35KV母线及主变
送电方案
编制：
校核：
审核：
批准：
宁夏宝丰集团动力公司
目录
1.组织措施
2.受电范围及运行方式
3.受电具备条件
4.技术措施
5.安全措施
6.35kV系统受电步骤
7.注意事项
宁夏宝丰能源热电联产项目35kV系统及1#、2#主变土建、电建工作已完成，具备受电条件，为保证变电所35kV系统及1#、2#主变受电工作的顺利完成，特制定本措施。
1.组织措施
35kV及1#、2#主变受电时，各参与单位人员应服从受电总指挥的统一指挥，认真执行现场指挥和值长命令，确保送电顺利进行。
受电总指挥：高固平
现场指挥：当值值长
参加人员：车间主任、工程师、技术员、运行人员、安检人员。
2.受电范围及运行方式
2.1 35kV、Ⅰ、Ⅱ段母线、断路器、母线电压互感器与避雷器、并网电压互感器、1#、2#主变等电气设备。
2.2锅炉房35KV变电所311双炉甲线进线开关、321双炉乙线进线开关运行，母联300开关热备，35KVⅠ、Ⅱ段分列运行，快切投入正常。
2.3 锅炉房35KV变电所1#、2#主变运行，母联500Ⅰ热备，10KVⅠ、Ⅱ段分列运行，快切投入正常。
3.受电具备条件
3.1 35kV系统及1#、2#主变电气一二次设备已安装调试完毕。
符合设计及有关规程的要求，经验收合格并完成验收签证，技术资料齐全。
3.2 35kVⅠ、Ⅱ段母线、断路器、母线电压互感器与避雷器、并网电压互感器、1#、2#主变等电气设备经调试人员试验合格。
3.3 35kV电气设备名称、编号齐全、正确，带电部分标识清楚无误，隔离措施完备。
对开关、刀闸的操作机构、接地刀闸、操作箱、端子箱门锁好。
3.4 一次设备应挂标志牌、各种警示牌，准备好和生产相关的各种运行记录本。
准备好经检验合格的35kV、10kV绝缘杆、绝缘手套、绝缘垫、接地线、验电器等工具。
3.5 高压配电室内道路畅通，电缆沟盖板齐全，照明充足，消防设备齐全。
3.6 1#、2#主变冷却系统良好，1#、2#主变变分接头按调度要求调整在规定位置。
3.7 受电母线、1#、2#主变一、二次接线正确，保护装置经试验合格，各种表计完好，接线正确。
3.8 高压配电室一二次设备清扫干净、无杂物。
3.9 通信设备齐全，消防器材和人员配备齐全并已到位，人员分工明确。
3.10 受电方案已报调度主管部门批准。
4.技术措施
4.1 检查35kV系统及1#、2#主变电气设备安装工作已全部完成，分部试运合格，经质检部门验收合格，并有书面交代。
4.2 送电前生产设备厂家和安装单位向操作人员移交全部电气设备的图纸、技术资料。
4.3 操作人员能够全面掌握系统运行方式，并能够正确操作。
4.4 由安装试验单位向生产准备人员提供合格设备试验数据，经检查，并符合国家标准。
4.5 送电前检查线路、母线及1#、2#主变保护压板投入正确。
4.6 检查1#、2#主变、线路、母线保护定值已按公司给出的定值单进行整定，并经验收合格。
5.安全措施
5.1 设备受电前，按照受电措施的各项要求，做好各项检查工作。
5.2 由受电领导小组对送电人员进行组织和分工：指挥、操作、监护、巡视人员应各司其职，坚守岗位。
5.3 运行操作人员应严格执行电业安全规程和运行操作规定，操作时严格按照操作票内容进行。
严禁无操作票或不按操作票进行操作。
5.4 检查受电设备周围必须拦警戒线，禁止无关人员进入受电现场。
5.5 受电过程中，如发生设备异常情况，应立即停止送电操作，待查明原因并消除
后，再进行操作。
5.6 设备带电后，应及时装设明显警告标示，除运行人员外，其他人员进入带电区域工作必须办理工作票。
6.35kV系统受电步骤
6.1 35kV系统受电步骤：
6.1.1 35kV系统连接引线完好，母线处于冷备用状态；母联开关300处于冷备用状态。
6.1.2 检查35kV系统Ⅰ、Ⅱ段母线PT、并网出线PT及专用计量装置完好，间隔内无异物。
6.1.3 将35kV系统Ⅰ段过电压抑制柜刀闸合上，进线PT及进线311开关送入工作位置，专用计量装置良好，并给上其二次电源和插件。
6.1.4 合上35kV系统Ⅰ段进线311开关控制、合闸直流电源开关, 查311开关保护投入正确。
6.1.5 合上311开关，向35KVⅠ母充电。
6.1.6 检查35KVⅠ母充电正常。
6.1.7将35kV系统Ⅱ段过电压抑制柜刀闸合上，进线PT及进线321开关送入工作位置，专用计量装置良好，并给上其二次电源和插件。
6.1.8 合上35kV系统Ⅱ段并网321开关控制、合闸直流电源开关, 查321开关保护投入正确。
6.1.9 合上321开关，向35KVⅡ母充电。
6.1.10 检查35kVⅡ母充电正常。
6.1.11 35kV系统受电完毕后，对35kV系统Ⅰ、Ⅱ段核相正确后，由生产技术人员和运行人员对变电所的电气设备进行详细检查，确认受电设备无异常现象后，进行#1（#2）主变受电工作。
6.2 1#、2#主变受电步骤：
6.2.1 检查1#、2#主变本体及连接引线完好，检查1#、2#主变有油色、油位正常，检查风扇电源良好。
检查35kVⅠ、Ⅱ段1#、2#主变301、302开关在冷备用状态。
6.2.2 检查10kVⅠ、Ⅱ段母线进线5101、5201开关在冷备用状态。
6.2.3 测量1#、2#主变绝缘合格，启动1#、2#主变风扇，并检查运行正常。
6.2.4 将35kV系统Ⅰ段1#主变301开关送入工作位置。
6.2.5合上1#主变保护装置电源，并检查保护投入正确；合上301开关控制、合闸直流电源开关。
6.2.6 合301开关，向1#主变充电5次，每次间隔5分钟。
6.2.7 对10kVⅠ段和1#主变低压侧核相，查相序正确后。
6.2.8 将10kVⅠ段母线进线5101开关送至工作位置。
6.2.9 合上5101开关控制、合闸电源开关。
6.2.10 合上5101开关。
6.2.11 检查1#主变、10kVⅠ段母线运行正常,。
6.2.12 将35kV系统Ⅱ段2#主变302开关送入工作位置。
6.2.13合上2#主变保护装置电源，并检查保护投入正确；合上302开关控制、合闸直流电源开关,。
6.2.14 合302开关，向2#主变充电5次，每次间隔5分钟。
6.2.15 对10kVⅡ段和2#主变低压侧核相，查相序正确后。
6.2.16 将10kVⅡ段母线进线5201开关送至工作位置。
6.2.17 合上326开关控制、合闸电源开关。
6.2.18 合上326开关。
6.2.19 检查2#主变、10kVⅡ段母线运行正常。
6.2.20 申请宁东供电局将原锅炉房1#、2#进线退出运行。
7.注意事项
7.1 送电前要对1#、2#主变、进线开关、计量柜、PT柜及母线进行全面检查，各设备绝缘合格。
7.2 35KV系统Ⅰ、Ⅱ段带电正常后，在母联300开关处核相正确无误，方可将母联300开关热备。
7.3 1#、2#主变充电正常后，进行核相正确无误，可将主变与原10KV系统并列运行。
7.4 受电过程中，如发生设备异常情况，应立即停止送电操作，待查明原因并消除
后，再进行操作。
7.5 运行人员若发现异常情况，应即时向现场指挥和车间领导汇报。
7.6 35KV及1#、2#主变送电后，要记录10KV1#、2#进线计量表止码。
