ne555声光控延时开关
声光控延时开关原理
声光控延时开关原理如下：
声光控制延时开关主要由声控开关、光控开关、延时电路几部分组成。
声控是通过柱极体话筒采集声音，并产生脉冲信号。
光控电路则是由光敏电阻控制，光敏电阻在有光和无光状态下电阻阻值差距很大，能产生高低电平及通过逻辑器件控制电路。
延时电路则是由电阻和电容组成的充放电电路组成，通过电容的充放电来实现的。
最常用的延时电路是555，靠外接电容和电阻来控制时间，计算容易，缺点是延时时间不能很精确。
声光控制指通过利用声音以及光线的变化来控制电路实现特定功能的一种电子学控制方法。
声光控制延时节电电路包括声控，光控传感元件，放大器和由555构成的单稳态延时电路及降压整流电路。
它是一-种内无接触点，在特定环境光线下采用声响效果激发拾音器进行声电转换来控制用电器的开启，并经过延时后能自动断开电源的节能电子开关。
广泛用于楼道、建筑走廊、洗漱室、厕所、厂房、庭院等场所，是现代极理想的新颖录色照明开关，并延长灯泡使用寿命。

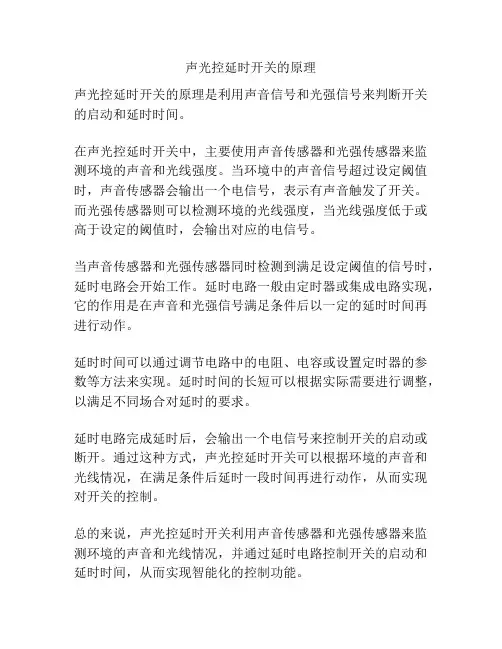

声光控延时开关的原理
声光控延时开关的原理
声光控延时开关的原理是利用声音信号和光强信号来判断开关的启动和延时时间。
在声光控延时开关中，主要使用声音传感器和光强传感器来监测环境的声音和光线强度。
当环境中的声音信号超过设定阈值时，声音传感器会输出一个电信号，表示有声音触发了开关。
而光强传感器则可以检测环境的光线强度，当光线强度低于或高于设定的阈值时，会输出对应的电信号。
当声音传感器和光强传感器同时检测到满足设定阈值的信号时，延时电路会开始工作。
延时电路一般由定时器或集成电路实现，它的作用是在声音和光强信号满足条件后以一定的延时时间再进行动作。
延时时间可以通过调节电路中的电阻、电容或设置定时器的参数等方法来实现。
延时时间的长短可以根据实际需要进行调整，以满足不同场合对延时的要求。
延时电路完成延时后，会输出一个电信号来控制开关的启动或断开。
通过这种方式，声光控延时开关可以根据环境的声音和光线情况，在满足条件后延时一段时间再进行动作，从而实现对开关的控制。
总的来说，声光控延时开关利用声音传感器和光强传感器来监测环境的声音和光线情况，并通过延时电路控制开关的启动和延时时间，从而实现智能化的控制功能。
声光控延时开关实验报告
一、实验目的1. 理解声光控延时开关的工作原理。
2. 掌握声光控延时开关电路的设计与搭建。
3. 通过实验验证声光控延时开关的功能和性能。
二、实验原理声光控延时开关是一种利用声音和光线变化来控制电路实现特定功能的电子学控制方法。
其基本原理如下：1. 声控部分：通过驻极体话筒采集声音信号，将其转换为电信号，经过放大处理后，输出控制信号。
2. 光控部分：利用光敏电阻检测环境光线强度，当光线强度低于设定阈值时，输出低电平信号；当光线强度高于设定阈值时，输出高电平信号。
3. 延时电路：当声控和光控信号同时满足条件时，延时电路开始计时，经过设定时间后，输出高电平信号控制继电器或电子开关动作，实现开关控制。
三、实验器材1. 驻极体话筒2. 光敏电阻3. 555定时器4. 继电器5. LED灯6. 电阻7. 电容8. 面包板9. 电源四、实验步骤1. 搭建电路：按照电路图连接驻极体话筒、光敏电阻、555定时器、继电器、LED 灯等元器件，并确保连接正确。
2. 调试电路：将电路接入电源，调整光敏电阻的阻值，使电路在光线较强时处于关闭状态，在光线较弱时处于开启状态。
3. 测试电路：在光线较暗的环境下，通过拍手或说话等方式触发声控信号，观察LED灯是否点亮。
同时，在LED灯点亮后，观察延时时间是否满足要求。
4. 调整延时时间：通过调整555定时器的外接电阻和电容，改变延时时间。
五、实验结果与分析1. 实验结果：经过搭建和调试，成功实现了声光控延时开关的功能。
在光线较暗的环境下，通过声音触发，LED灯点亮，并在设定时间后自动熄灭。
2. 分析：声光控延时开关电路的设计较为简单，元器件选用合理，性能稳定。
实验过程中，通过调整光敏电阻的阻值和555定时器的外接电阻和电容，实现了对开关控制和延时时间的控制。
六、实验结论1. 声光控延时开关是一种利用声音和光线变化来控制电路实现特定功能的电子学控制方法，具有节能、环保等优点。
2. 声光控延时开关电路的设计和搭建相对简单，元器件选用合理，性能稳定。
声光控延时开关实验报告
声光控延时开关实验报告实验报告：声光控延时开关引言：声光控延时开关是一种能够根据环境中的声音和光线进行开关控制的装置。
它可以应用于许多领域，如自动照明控制、声光报警等。
本实验旨在通过搭建声光控延时开关的电路，并观察其实际效果，以加深我们对于电路原理和电子元器件的理解。
实验材料：1.电源（直流电源或电池）2.实验电路板3.电位器4.NPN双极性晶体管5.光敏二极管6.贴片电容7.蜂鸣器8.电容9.电阻10.变阻器11.LED灯实验步骤：1.将电位器和贴片电容连接到实验电路板的相应位置，并将其引出连接线。
2.将NPN双极性晶体管的发射极（E）连接到地线（GND），基极（B）连接到贴片电容一端，集电极（C）连接到电池正极。
3.将光敏二极管连接到电位器的另一端，并将其阳极与电池正极连接。
4.将蜂鸣器连接到电位器的中间位置，并将其一个端口连接到地线。
5.将电压表或示波器连接到电位器的中间位置，以测量声音信号的变化。
6.将LED灯连接到贴片电容的另一端，以便观察光线控制的效果。
结果和讨论：通过实验我们可以观察到以下现象：1.光敏二极管对光的敏感性：当光线照射到光敏二极管时，电路会响起蜂鸣器，LED灯会亮起；如果没有光照射到光敏二极管，电路则没有反应。
这表明光敏二极管对光的敏感性非常高，可以被用作探测光线的元件。
2.声音信号对电路的影响：通过改变电位器的阻值，我们可以调整电路对声音信号的敏感程度。
当电路接收到较强的声音信号时，蜂鸣器会响起，LLED灯也会亮起。
当声音信号较弱或没有声音时，蜂鸣器将停止响起，LED灯也会熄灭。
这表明电位器可以用来调整声音信号的阈值，从而控制电路的响应。
通过以上观察结果，我们可以得出结论：声光控延时开关是一个基于声音和光线信号的控制装置。
当光敏二极管接收到光线信号时，电路会对声音信号做出反应，通过蜂鸣器和LED灯来提醒用户。
同时，我们还可以通过调整电位器的阻值，改变电路的敏感度和触发阈值，实现不同环境条件下的自动控制。
延时可调的NE555继电器延时吸合电路(延时开关插座电路)
延时可调的NE555继电器延时吸合电路（延时开关插座电
路）
NE555构成的继电器延时吸合电路
工作原理：电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。
按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥脚为高电平，则NE555的③脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。
这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。
就这样满足了不同的需求，LED、LED2作相应的指示。
本电路只要元器件是好的，装配无误，装好即可正常工作。
延时时间由C3及PR+R3的值决定，T≈1.1C3(PR+R3)。
RP 指有效部分。
C3可用数十pF至1000μF的电容器，(PR+R3)的值可取2K～10MΩ。
种C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。
其它元器件无特殊要求。

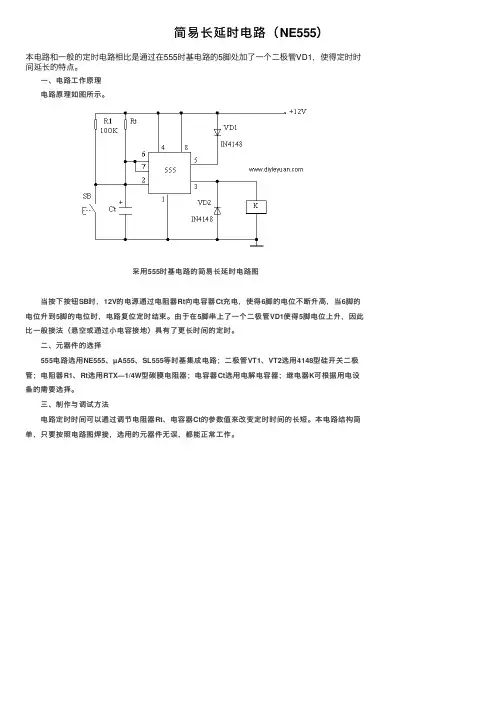

简易长延时电路（NE555）
简易长延时电路（NE555）
本电路和⼀般的定时电路相⽐是通过在555时基电路的5脚处加了⼀个⼆极管VD1，使得定时时间延长的特点。
⼀、电路⼯作原理
电路原理如图所⽰。
采⽤555时基电路的简易长延时电路图
当按下按钮SB时，12V的电源通过电阻器Rt向电容器Ct充电，使得6脚的电位不断升⾼，当6脚的电位升到5脚的电位时，电路复位定时结束。
由于在5脚串上了⼀个⼆极管VD1使得5脚电位上升，因此⽐⼀般接法（悬空或通过⼩电容接地）具有了更长时间的定时。
⼆、元器件的选择
555电路选⽤NE555、µA555、SL555等时基集成电路；⼆极管VT1、VT2选⽤4148型硅开关⼆极管；电阻器R1、Rt选⽤RTX—1/4W型碳膜电阻器；电容器Ct选⽤电解电容器；继电器K可根据⽤电设备的需要选择。
三、制作与调试⽅法
电路定时时间可以通过调节电阻器Rt、电容器Ct的参数值来改变定时时间的长短。
本电路结构简单，只要按照电路图焊接，选⽤的元器件⽆误，都能正常⼯作。
555延时电路
555延时电路简介555延时电路是一种常用的定时器芯片。
它可以产生精确的延时信号，并且具有广泛的应用范围。
本文将介绍555延时电路的基本原理、工作方式、应用和常见问题解决方法。
基本原理555延时电路是由NE555集成电路实现的，它包含电压比较器、RS触发器、RS锁存器以及输出驱动器等组件。
它的基本工作原理如下：1.初始状态下，555延时电路的触发端（TRIG）和复位端（RST）都为低电平，控制电平（CONT）为高电平。
2.当TRIG端口的电压低于2/3的控制电平时，RS锁存器的输出反转为高电平。
3.当RS锁存器的输出为低电平时，输出端（OUT）输出高电平，同时电容开始充电。
4.当电容充电到2/3的控制电平时，RS锁存器的输出反转为低电平，输出端输出低电平。
5.当电容充电到1/3的控制电平时，RS锁存器的输出再次反转为高电平，输出端输出高电平。
根据这一基本的工作原理，可以通过调整电容和电阻的值来实现不同的延时时间。
工作方式555延时电路有三种工作方式：单稳态（Monostable）、边沿触发（Astable）和连续触发（Bistable）。
单稳态（Monostable）在单稳态模式下，当TRIG端口的电压低于2/3的控制电平时，输出端将输出一段预设的时间，然后自动恢复到初始状态。
实现单稳态模式的电路图如下：+-----++-------+ | 3 | +---+TRIG ------->| | | NE | | |+ | | | 555 | | || | | | | |RST ---------+ | +-----+ | | +3V+---------+ |||GND边沿触发（Astable）在边沿触发模式下，输出端将在一段时间内交替输出高电平和低电平，形成一个方波信号。
实现边沿触发模式的电路图如下：+-----++-------+ | 3 | +---+RST -------| | | NE | | |+ +--->| | | 555 | | || | | | | | || | | +-----+ | | +3V| +-----------------+ || |+-------------------------+连续触发（Bistable）在连续触发模式下，输出端在输入端的触发信号变化时，输出端的状态会根据RS触发器的状态进行切换。
声光控延时开关工作原理
声光控延时开关工作原理
声光控延时开关是一种利用声音或光线触发的延时开关。
它的工作原理基于声音或光线的传感技术和延时控制电路。
工作原理流程如下：
1. 传感器感知声音或光线：声光控延时开关通常配备有声音传感器或光敏器件，用于感应环境中的声音或光线。
2. 传感器转换信号：传感器将感应到的声音或光线转换为电信号。
声音传感器通常使用麦克风将声音转换为电压信号，光敏器件则使用光电二极管将光强度转换为电信号。
3. 信号放大和处理：转换后的电信号经过放大电路进行信号放大，将信号幅度调整到适合之后的电路处理范围。
4. 延时控制电路：经过处理的信号进入延时控制电路，该电路通常由计时器、计数器和触发器等组成。
计时器用于设置延时时间，计数器用于记录经过的时间，触发器用于控制开关的状态。
5. 开关控制：当延时时间达到设定值时，触发器通过控制开关组件，将开关状态由关闭变为打开或由打开变为关闭。
6. 延时结束：延时时间结束后，开关状态将保持不变，直到下一次声音或光线触发。
通过上述的工作原理，声光控延时开关能够实现在声音或光线出现后一定时间内开关状态的控制，广泛应用于自动控制、照明、安防等领域。
基于NE555的声光双音门铃电路设计
基于NE555的声光双音门铃电路设计本文将基于NE555设计一款声光双音门铃电路。
门铃电路需要能够发出两种不同的声音，同时配合LED灯闪烁，以吸引人们的注意。
接下来，我们将分以下几个部分进行设计：电源部分、计时器部分、音频部分和灯光控制部分。
1.电源部分：门铃电路的电源采用稳定的直流电源，我们可以使用一个简单的整流、滤波、稳压电路来实现。
选择一个适当电源电压，例如12V，以保证电路正常工作。
2.计时器部分：我们选择NE555作为门铃电路的主要计时器。
NE555是一种常用的集成电路，具有多种工作模式。
在门铃电路中，我们使用555作为定时器和多谐振荡器。
通过调整外部元件的数值，可以实现不同频率的声音。
首先，通过R1和R2分压电源电压以控制NE555的工作电压。
此外，还需要一个电容C1来稳定电压。
可以选择合适的数值，例如R1为10kΩ，R2为1kΩ，C1为10μF。
然后，连接R3和C2以形成一个RC网络，控制NE555的输出频率。
可以选择合适的数值来获得所需的频率。
例如，R3为220Ω，C2为1μF。
最后，连接一个音频输入信号（如麦克风）到REFO引脚，这样可以将外部声音输入到门铃电路中。
3.音频部分：门铃电路的音频部分需要配合计时器部分来产生两种不同的声音。
为了实现不同频率的声音，可以通过选择合适的电阻和电容值来调整NE555的工作频率。
首先，连接一个音频输入信号到门铃电路的麦克风。
这个信号经过放大后，可以产生足够的音量。
可以使用一个放大器电路，如OP-AMP来实现。
然后，将放大后的音频信号连接到NE555的REFO引脚，通过调整电阻和电容值来实现不同频率的声音。
4.灯光控制部分：门铃电路还需要配合LED灯闪烁，以提醒人们。
可以使用一个转换电路来控制LED的闪烁频率。
首先，将NE555的输出引脚连接到一个小功率三极管的基极，通过三极管的开关作用，可以控制LED的亮灭状态。
然后，将LED连接到三极管的集电极，并通过一个电阻来限制电流。
十一款经典NE555应用电路图详解
十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。
使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。
该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。
自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。
拨动开关S3确定手动或自动模式。
如上所示的电路被绘制在自动位置，并操作如下。
双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。
S1用于打开窗帘和S2，关闭窗帘。
在上电，简要正脉冲加到Q2的通过C2的基极。
第2季将在，并激活继电器A/2。
C3和R4的网络形成用于中继一低电流保持电路。
继电器A/2是一个12V继电器与500欧姆的线圈。
它需要稍微减流动比它操作它，保持它通电。
一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。
当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。
初始充电电流足以激发通过R4继电器和电流足以使其保持通电。
基于ne555定时器触摸延时电路
班级：电信15***班 小组：第六组 组员：** ** ** 老师：***
一、电路简介
在现代家庭中各种照明电路常采用触摸延 时开关。好处是更便捷，又节电 其功能为当人用手触摸开关时，照明灯点 亮并持续一段时间后熄灭。
NE555
二、主要器件&技术说明
引脚说明： 1脚电源接地，即电源的负极 2脚低电平触发端，即低触端 3脚为输出端 4脚为复位端，低电平有效 5脚为电压控制端，主要用来调节比较器的触发电压 6脚为高电平触发端，即高触端 7脚为放电端 8脚为电源正极
数字逻辑电平兼容。图中C1为高频滤波电容，一 般取0.01u������,以保持牛23 ������������������的基准电压的稳定，C2 为电源滤波电容，一般取0.01-0.1uf,以滤除电源
电流跳变引入的高频干扰。.
六、总结
NE555是一个非常常见的芯片，只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其 延时范围极广，可由几微秒至几小时之久。 其输出端的供给电流大，可直接推动多种自动控制的负载。 它的计时精确度高、温度稳定度佳，且价格便宜。 它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平， 均能与这些系列逻辑电路的高、低电平匹配。其经典电路有斯密特电路，无稳态/单稳态/双稳态， 此电路就是NE555的单稳态电路简单应用。所有复杂的电路都是一个个简单的电路组成。 通过这门课锻炼我们的焊接技术和布局技术以及电路的测试与维修技术，通过团队合作认识到......
开关，电路如图所示，其中红圈为触摸金属片
(或导线)。无触发脉冲输入时，555的输出������������为0, 发光二极管LED不亮。当用手触摸金属片时，相
声光控延时灯开关讲解学习
ＰＣＢ图：
焊接及调试：
（１）准备施焊 （２）加热焊件 （３）送入焊丝 （４） 移开焊丝 （５）移开烙铁
调试前，先将焊好的电路板对照印刷电路图认真核对一遍，
不要有错焊、漏焊、短路、元件相碰等现象发生。通电后， 人体不允许接触电路板的任一部分，防止触电，注意安全。
实物图：
总结：
通过这次毕业设计，加强了我们动手、思考和解决问 题的能力。在整个设计过程中，经常会遇到这样那样的 情况，大家一起商量如何解决问题，加强了我们的团队 合作能力，通过动手实践让我们对整体电路有了更深刻 的认识。
电路特色：
（1）较高的触发灵敏度：R5与Rw1构成的分压器，调节Rw1 可以改变555的②脚在稳态时的电平高低,从而使触发灵敏 度达到较高。 （2）较高的光控灵敏度：Rw2和RL构成分压,调节Rw2的阻 值也会改变分压点的电位高低，因此可用它来调整电路的 光控灵敏度。 （3）延迟时长的调整：调节单稳态触发器中的C3电容的容 值可以达到调整延迟时长的目的。
第二部分：
555时基电路接成典型的单稳态工作模式，单稳延时时间 t=1.1R6C3 。555集成块③脚输出端为低电平，当其②脚触发 端得到一负脉冲触发信号时，电路即进入暂态，输出端③脚 立刻翻转为高电平，灯泡LED发光。
此后，电源经R6向C3充电，当C3端电位升至约2/3Vcc时，电路 又自动回复到初始稳定状态，③脚恢复低电平，灯泡熄灭，控 制电路暂态结束，进入稳态，等待下次触发脉解电容和一 个容值较小的瓷片电容组成了本系统的电源滤 波部分。
电源滤波电容的大小，前级用10u,用于滤低频，二级 用0.1u，用于滤高频，10uF 的电容作用是减小输出脉 动和低频干扰，0.1uF 的电容是减小由于负载电流瞬 时变化引起的高频干扰。一般前面那个越大越好，两 个电容值相差大概100 倍左右。大电容是防止浪涌， 机理就好比大水库防洪能力更强一样；小电容滤高频 干扰，任何器件都可以等效成一个电阻、电感、电容 的串并联电路，也就有了自谐振，只有在这个自谐振 频率上，等效电阻最小，所以电源需要滤波！
NE555声光控制智能开关电路
NE555 声光控制智能开关电路
声光控制智能开关是一种节能、方便的电子自动开关，它电路简单，组装容易、成功率高。
适用于办公楼、学校、住宅、公寓工厂、旅社等场合，真正做到人到灯亮，人走灯灭的效果。
一、电路原理分析
电路如下图，它是以时基电路IC-NE555 为核心元件，构成的暂稳态电路。
1.当环境亮度大时，光电二极管VD1 受到光线的影响，阻值减小，RP2 与VD1 分压值较低，IC 的4 脚电压很低，IC 被强制复位，此时即使驻极体传声器BM 接收到声音，IC 的3 脚输出低电平。
双向晶闸管VS 无触发信号，呈截止断开状态，灯泡H 不亮。
2.天黑时，由于光电二极管VD1 不受光照影响。
因此阻值增大，IC 的4 脚电压升高，此时当有声响时，驻极体传声器BM 将声音信号转换成电信号，VT1 放大加至IC 的2 脚，使IC 的3 脚输出端由低电平转为高电平，。
用555定时器制作的延时报警器
用555定时器制作的延时报警器
555定时器是一种由美国National Semiconductor公司推出的集成
电路IC，它可以实现定时或一定时间延时。
它是一种多功能，灵活性好，可靠性高，并具有一定的稳定性和可量产性的定时器，可以通过组合外部
元件来完成多种功能的控制，可以实现定时、计时、控制、报警等操作。
在实际应用中，用555定时器制作的延时报警器可以解决需要一定时间延
时才能发出报警信号的情况，广泛应用于家庭安全、医疗、计算机技术等
领域。
目前市场上报警器的种类繁多，但有些报警器可能没有延时功能，另
外有些报警器的延时设定无法满足实际使用需要，这时就可以考虑使用由555定时器制作的延时报警器。
使用555定时器制作延时报警器的原理如下：将555定时器按照稳态
工作方式连接，其中输入端Vin的电源电压可以接通或断开，并通过R1
和C1形成开关控制，此时C1出现电容充电和放电现象；当C1的电压达
到Vcc（通常为5V）的一定比例时，trigger输入端将就绪，由于定时器
的重触发器刚好满足重触发条件，当输出低到一定程度时，定时器将重新
开始计时，如此循环，每次定时结束时，reset输出端就会产生低电平脉冲，从而控制外接的继电器，完成电路的报警功能；此外。
ne555声光控延时开关
北京邮电大学电子电路综合设计实验报告题目: 简易声光控照明系统的设计与实现院系：电子工程学院姓名：班级：学号：摘要：本文主要介绍了如何利用NE555，和可控硅制作简易声光控照明系统，以及该系统的电路组成、工作原理及相关元器件的选择与检测方法，通过对这些问题的详细分析，探讨了电路设计所需的注意事项及电路调试方法。
同时其核心部分（声光控电子开关）也可为控制其他复杂电路提供一定的参考价值。
关键词：声光控延时开关NE555 可控硅电路原理元器件一．实验目的1）了解一种声光控照明系统的工作原理，在实践中加深对元器件选择及检测方法的理解。
2）掌握一种简易声光控照明系统的设计方法。
3）提高独立设计电路和验证实验的能力。
二．实验任务要求设计实现一个简易自动照明控制系统，设计指标要求如下：1）当环境明亮情况下，照明系统自动关闭。
2）当环境昏暗情况下，可以通过声音自动触发照明系统。
3）最小照明时间要求不低于10s。
4）12V交流电源的设计。
三．实验设计1、设计主体思想：该系统主要由声光控延时开关和照明电路两部分组成，通过声光控电子开关控制照明系统的导通与截止，实现对照明的控制，以及利用NE555来实现照明系统的照明时间的控制。
2、工作原理：声光控延时电路：整个电路由四部分组成，分别为，整流稳压电路，话筒声控电路，光敏控制电路和NE555定时触发电路。
2.1 整流稳压电路:AC1、AC2之间接12V 交流电, 经过D1～D4桥式整流得到12V 左右的直流。
通过D7，R1、C1稳压管DW进行降压滤波, 为后面的低压直流电路提供VCC( +9.1V) 电压。
2.2 话筒声控电路：话筒MK 把声音信号采集后经过Q1、Q2两级共射放大, 后经C4输出, 其中负跳变脉冲通过二极管D5送555 定时器的触发输入端( 2 引脚TRIG) , 使该脚电位拉低。
2.3 光敏控制电路：光敏电阻RL 把光信号采集后转换为电信号, 通过改变R9两端的电压来控制555定时器触发输入端电位。
声光控延时开关的工作原理及其应用分析
声光控延时开关的工作原理及其应用分析摘要：结合自身多年的电气工程设计施工管理经验，对目前推出应用的声光控延时开关工作原理及应用进行了深入分析，提出了自己的一些见解，仅供大家参考之用。
关键词：声光控延时开关可控硅输出继电器输出随着近年一些大中城市的高层建筑居多，和建筑节能要求的提高，在楼房公共通道部分使用声光控开关控制的灯具越来越多，使用这种开关（灯具）便可达到两个目的：1，平时感应自动开启关闭，节能。
2，火灾事故时，兼起到事故应急照明的作用。
一、普通声光控延时开关的工作原理及其应用：声光控开关电路大体都由两部分组成：1、控制电路：控制电路是用来感应声/光信号的，就是光线够暗了（一般小于10Lx），声音够响了（一般大于50dB），两个条件同时具备后，向输出元件送出一个触发信号，并经过一定时间的延时后，关闭这个触发信号，等待下次触发；2、输出单元：输出单元就是接到控制电路的触发信号后，打开光源的电源主回路（通电使灯具点亮）。
根据输出单元采用不同的元件，大致分为两类：1）可控硅输出类：使用可控硅输出类设计的声光控开关比例最多，因为其电路简单，造价低。
这种开关由于其输出元件是可控硅及可控硅元件的本身电器特性，控制功率因数为1的白炽灯没问题，但是如果用来控制功率因数小于1的感性负载，则因为它的电压，电流不同相位，轻则会形成开关失控，重则会损坏开关。
2）继电器输出类：使用继电器输出类设计的声光控开关比例较少，因为其电路复杂，成本高。
这种开关的输出元件是个继电器，所以不存在感性负载无法关断的问题，理论上讲可以控制节能灯、日光灯，甚至电动机这样的感性负载。
但是，由于继电器线圈最小的工作电流也要在10mA以上的级别，如果象上面的可控硅类输出那样，串在两线制回路中，就会影响到灯具的正常工作（一般两线制串在负载回路中的开关，其控制部分耗电都不会超过5mA，而继电器类型的开关，其控制部分的耗电至少要20mA）。
所以，这种开关都需要单独的零线，以建立起独立于主回路的控制部分工作电源，即所谓的三线制。
声光和控延时开关
声光和控延时开关1 引言：顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。
声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。
此外，它在一定的场所使用还可起防盗作用。
它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。
2 设计方案：声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。
图1原理图3 电路中部分元件作用：D6的作用是整流，将220V交流电整流成集成块4011工作需要的直流电；R8的作用是降压，将220V整流以后的高压直流电降压为4011合适的工作电压；C1的作用是滤波，将半波整流后的脉冲直流电滤波成较为平滑的直流电。
C2的作用是将麦克风的交流信号耦合到4011的一个反相器的输入端；C4的作用是将前级反相器放大以后的交流信号耦合到第二级反相器继续放大；C3的作用是滤掉频率过高的超音频干扰信号，避免电路误动作。
有它，则查音频信号被短路到地，不会产生动作。
4 电路工作原理：白天：光敏管DG 在光线照射下，反向电阻变小，IC 4 反相器11 脚输出高电平经。
D1 使IC 1 的 1 脚为高电平，IC 1 与非门3脚输出低电平，单向可控硅Q1 截止，灯泡LAMP 保持不亮。
夜间：光敏管DG 反向电阻变大，IC 4 反相器11脚输出低电平，这时D1 起到了隔离的作用。
当话筒MK 接收到脚步等声音时，经C2 到IC 3放大，输出的脉冲信号经C4 使IC 1 的1脚得到低电平，IC1A 与非门3脚输出高电平，单向可控硅Q1 导通，灯泡LAMP 点亮；同时C5 开始充电，使IC 2 反相器 4 脚输出低电平，IC 1与非门3脚保持输出高电平，单向可控硅Q1保持导通，灯泡LAMP保持点亮。
晶闸管声控延时控灯电路设计说明
摘要. 1Abstract 1第1章绪论. 11.1问题的提出 (1)1.2国外现状研究 (1)1.3本文主要工作 (2)第2章楼道感应自控灯延迟开关设计和论证. 32.1方案一 (3)2.2方案二 (4)2.3方案三 (6)第3章电路总体设计与论证. 83.1楼道感应自控灯总体方案设计 (8)3.2电源电路设计和论证 (11)3.2.1方案一 (11)3.3声控延迟灯开关电路设计 (13)3.3.1方案一 (13)3.3.2方案二 (14)3.4光控延时照明电路设计 (15)3.4.1方案一 (15)3.4.2方案二 (17)第4章楼道感应自控灯具体实现. 194.1光敏电阻 (19)4.2 LM324单、双电源通用型四运放 (22)4.3.3CTS1型双向触发三极闸流晶体管 (25)4.4 NE555引脚图及ne555的作用介绍 (27)第5章总结. 38参考文献. 40摘要【摘要】该设计主要介绍的是关于楼道照明感应自控灯的电路设计。
楼道照明感应自控是通过光敏电阻来实现的，当光敏电阻在背光的的时候灯就会慢慢的熄灭，即这时也是人走过了的时候。
在有的电路中这种原理也可以通过声音的振动来实现，当人走过时只需用手轻排一下灯就会自动的亮，人离开后又熄灭。
这样就给路人提供了相应的方便，同时，也达到了节电和节能的目的；延长灯的寿命。
在实际生活中节电节能，能够实现更多的自动。
【关键词】电源电路、声控电路、光控电路、延时控制电路Abstract【Abstract】 The design focuses on is about the sound and light control circuit design. Sound and Light Control is achieved through the light-sensitive resistor, when the photosensitive resistor when the backlight lamp will slowly go out, that is, when is the time people have gone through. In some circuits this principle can also be achieved through the vibration of the sound, when people walked hand-light emission only look at the bright lights automatically, then leave off. Disturbing the passers-by to provide a corresponding convenience, also reached a power-saving and energy-saving purposes; extend lamp life. In real life, saving energy, to achieve more automated.【Key words】 power supply circuits, voice circuits, light control circuit, delay control circuit第1章绪论1.1问题的提出随着电子技术的发展，尤其是数字技术的发展，用数字电路技术实现灯的自动发亮、节能节电、延长灯的寿命变得越来越重要，而且贴近我们的实际生活。
Ne555延时1到10s可调电路的原理是什么？
Ne555延时1到10s可调电路的原理是什么？
555接成的单稳延时电路在电子电路中用的很广，其可以用于延时、定时、脉冲整形、频率－电压转换（部分数字万用表的频率档就是用CMOS555构成的频率－电压转换器来测量频率的）等电路中。
下面详细介绍一下555单稳态延时电路的工作原理及延时时间的计算方法。
▲ NE555延时电路原理图。
上图中的NE555接成单稳态工作模式，电路的延时时间由电阻R 及电容C决定（由于与R串联的1KΩ电阻远小于R，故忽略其影响），其计算公式为t＝1.1RC。
假定R＝1MΩ，C＝10μF，则延时时间t＝11秒，改变R的阻值即可获得所需的延时时间。
平时，NE555的输出端③脚输出为低电平，继电器不工作。
按一下微动开关S1，NE555受触发工作，其输出端③脚输出变为高电平，继电器线圈得电工作，其常开触点闭合，接通负载电源使其工作，约1.1RC时间后，NE555的③脚又变为低电平，负载停止工作，这就是NE555延时电路的工作原理。
▲ NE555引脚功能。
▲ DIP-8封装的NE555。
NE555为双极型555时基电路，其输出端③脚的输出电流和灌入电流皆可达200mA，足可以驱动普通的小型继电器。
若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。
555延时打开电路原理
555延时打开电路原理引言：555延时打开电路是一种常用的电路设计，它能够在给定的时间延时后自动打开电路。
本文将介绍555延时打开电路的原理和工作过程。
一、555延时打开电路的基本原理555延时打开电路由555定时器芯片和其他辅助电路组成。
555定时器芯片是一种集成电路，内部包含有多个比较器、RS触发器、RS锁存器等电路元件，具有多种工作模式。
在555延时打开电路中，我们将其配置为单稳态触发器模式，以实现延时打开的功能。
二、555延时打开电路的工作过程1. 上电初始化：当电路上电时，首先会对555定时器芯片进行初始化，以确保其处于正确的工作状态。
2. 输入设置：通过电路连接，我们可以设置输入引脚的电平，以控制延时时间的长短。
3. 触发脉冲：当输入引脚接收到一个触发脉冲时，555定时器芯片开始计时，并在延时时间结束后自动打开电路。
4. 延时计时：在触发脉冲输入后，555定时器芯片内部的计数器开始计时，直到达到设定的延时时间。
5. 输出控制：当延时时间结束后，555定时器芯片的输出引脚会切换为高电平，从而打开电路。
三、具体电路设计555延时打开电路的具体设计根据需要的延时时间而定。
以下是一个简单的555延时打开电路设计示例：1. 连接电源：将555定时器芯片的电源引脚连接到正负电源。
2. 设置延时时间：通过调整电阻和电容值来设置所需的延时时间。
延时时间的计算公式为：延时时间 = 1.1 * R * C，其中R为电阻值，C为电容值。
3. 连接触发脉冲输入：将触发脉冲输入引脚连接到外部电路，以接收触发脉冲信号。
4. 连接输出引脚：将输出引脚连接到需要控制的电路。
四、应用场景555延时打开电路广泛应用于各种需要延时打开的场景，例如：1. 延时打开照明：在进入房间后，通过感应器触发555延时打开电路，实现自动延时打开照明。
2. 延时开启设备：在开机后，通过555延时打开电路延时一段时间后，自动启动其他设备。
