建筑物结构轴线 标高测量复核记录

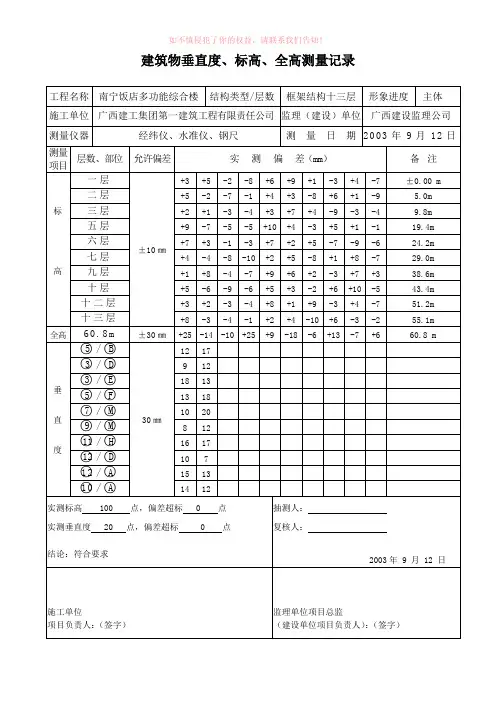

建筑物垂直度标高全高测量记录(已填内容)参考模板
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
建筑物垂直度、标高、全高测量记录(后附垂直度测量平面示意图)
工程 名称 施工 单位 测量 仪器 测量 项目 光学水准仪AMO32, 电子经纬仪DT-02 层数、部位 3层,50 控制线 标 6层,50控制线 9层,50控制线 12层,50控制线 ±10 15层,50控制线 18层,50控制线 高 -2 -3 1 5 -5 -3 3 0 5 -3 3 2 6 -6 -5 5 -2 6 1 -8 3 3 4 5 6 -2 0 3 6 5 允许偏差 0 2 4 3 -2 2 -2 0 实 -1 8 -3 5 结构类型/层 数 框剪/18 监理（建设）单位 测 测 2 -2 7 8 量 偏 -2 6 3 -7 日 差 5 3 4 0 期 （mm） 4 7 0 -6 4 -4 8 0 -3 2 -1 3 3 5 -3 5 年 月 日 备 注 形象进度 主体结构完成
0 0
点 点
抽测 人： 复核 人： 年 月 日
施工单位 项目负责人：（签字） 注：垂直度测量平面示意图及偏差方向见背页
监理单位项目总监 (建设单位项目负责人)：(签字)
13 8 12 8 2 -4 5 -5
17 12 -3 -6 5 -6 3 13
22 8 5 0 0 2 11 9
6
-20 14 8
-13 -11
13 -10 10 8 4 8 8 -2 6 13 3 -5 8 -6 8 6
20 7 0 15 -11
实测标高 实测垂直度 结论：
70
点，偏差超标 点，偏差超标
全高 屋面,屋面顶面 3层、A1～A10 6层、A1～A10 垂 9层、A1～A10 12层、A1～A10 15层、A1～A10 直 18层、A1～A10 屋面、A1～A10 度
±30
-20 12 8 5 0 -8 0 2 0 5 2 0 -3 1

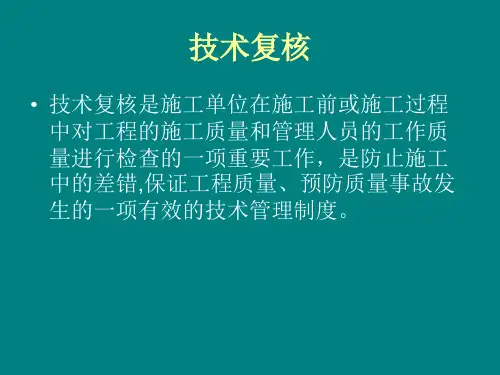

建筑工程技术复核
1.2桩基定位
• 采用钉设龙门板的方法，根据轴线桩将桩 基的轴线投测到龙门板顶面上，然后拉线 用竹签定出桩位点。也可根据施测草图进 行桩基定位，即根据工程定位轴线桩在桩 外引出短形控制网，然后定出桩基的中心 线与矩形控制网的交点，以这些交点为控 制点就可定出各桩位点。所谓桩基定位的 技术复核就是根据龙门板的轴线或控制网 的控制点对所定桩位点进行复核。
1.3模板的轴线、断面尺寸和标高
• 模板支设好后应及时对模板的轴线、断面 尺寸和标高进行技术复核，凡有不符合要 求之处均应进行纠偏或返工处理，不能以 模板分项工程的质量评定来代替技术复核。 技术复核是对所有构件的复核。
1.4钢筋混凝土预制构件技术复核
• 安装时对各类构件的型号、安放位置、搁 置长度和标高进行技术复核。各类构件的 型号是否正确？是否按设计位置安放构件 的？搁置长度是否符合要求？构件安装后 的标高是否正确等。
1.6屋架、楼梯、钢结构的大样图复核
• 构屋架、楼梯、钢结构的节点、各尺寸间 的关系均比较复杂，施工中容易发生错误， 一旦有误处理比较困难，往往给工程带来 不可弥补的缺陷。因此，必须预先画出大 样图，并经有关人员对其进行技术复核。 只有经复核无误后方可支模或下料。
1.7主要管道、沟槽的标高和坡度
安放位置、搁置长度和标高； • 砖砌体的轴线尺寸和皮数杆； • 屋架、楼梯、钢结构的详图； • 主要管道、沟槽的标高和坡度； • 设备基础的位置和标高等。
1.1建筑物轴线尺寸和标高复核
• 内容包括龙门板上的轴线尺寸是否与工程 测量定位的轴线尺寸一致，龙门板的标高 是否与现场的水准点标高一致。龙门板上 分别画出墙身、基础的中心线、边线及标 高。
1.5砖砌体的轴线尺寸
• 皮数杆在砌完基础或一楼层后应对砌体的 轴线进行技术复核。其偏差值应在基础顶 而或楼层面进行纠正。皮数杆的制作是根 据从进场材料中抽取块砖样量出它的总厚 度，取其平均值再加灰缝的厚度（常温或 冬季），划出砖灰层的皮数。如果楼层高 度与砖灰层皮数不相吻合时可从灰缝厚薄 中调整。对皮数杆上的竖向尺寸标志（如 砖灰层的皮数和各种洞中、构件、加筋、 门窗冒头的高度等）进行复核。
框架结构技术复核记录
3、管道穿过墙壁和楼板预留管孔，安装与套管一起安装，安装在楼板内的套管其顶部应高出装饰地面20㎜，卫生间应高出装饰地面50㎜，套管底部应与楼板底相平，端面应光滑。
4、排水管（UPVC）全部用专用PVC胶粘剂密封连接，连接牢固，无松动，严禁出现裂缝、渗漏现象；管道坐标的允许偏差值均控制在15㎜以内，标高控制在±15㎜内；水平管道纵横方向、弯曲每1米允许偏差值均控制在1.5㎜以内，立管垂直度每1米均控制在3㎜以内，符合设计要求和施工规范的规定。
基础模板支拆：
模板位置正确，支撑牢固，截面尺寸误差在规范允许偏差内，承台梁、承台内钢筋清洗干净，梁桩，承台标高在允许范围以内可以进行基础钢筋验收，模板具有足够的刚度、强度和稳定性，符合设计要求。模板的接缝和表面清理符合设计要求和施工规范。
基础承台梁板砼：
砼等级为C30，水泥的出厂合格证、检验报告及复试报告齐全，配合比为：水泥：砂：石子：水＝1：1.24:1.85:0.39,承台尺寸正确,砼振捣密实无孔洞、蜂窝、麻面现象，主筋无缝隙夹渣层现象，其轴线尺寸、截面尺寸符合设计要求及施工规范。
箱背后建筑物表面无空鼓和裂缝现象；箱体内外清洁。箱盖、开门闭灵活，箱内结线整齐，回路编号齐全、正确。盘（板）面安装时，盘面与箱体配合适宜；盘（板）面部件齐全，位置正确。盘（板）面清洁，油漆光洁；木制盘、板无明显裂缝。
导线与器具连接，接线位置正确，连接牢固紧密，不伤芯线。压板连接时，压紧无松动；螺栓连接时，在同一端子上导线不超过2根，防松垫圈等配件齐全；零线经汇流排（零线端子）连接，无绞接现象。
技术复核记录
工程名称：信阳市国土资源局综合楼部位：地下室

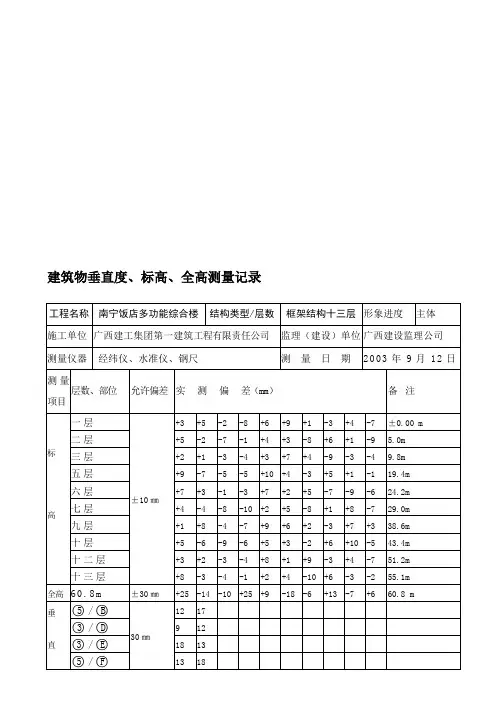

建筑物垂直度标高全高测量记录(已填内容)收集资料
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行,测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每 20m 查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对梁、柱 , 应抽查构件数量的 109 毛 , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
施工层基线复核记录与报审资料
施工层基线复核记录与报审资料一、依据1、工程测量规范《GB 500026-2007）2、建筑工程施工测量规程《DBJ 01-21-20053、高层建筑混凝土结构技术规程《JGJ3-2010》二、适用用于基础层施工放线和主体各施工层放线复核。
三、填写要求1、施工基线复核是指根据设计施工图对现场轴线竖向控制线，各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线（楼层+1.00mm）进行复测，以保证建筑物位置，轴线、标高的正确。
2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核，不得后补。
四、施工实施要求1、基础施工放线：建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理只要是旁站和验证），最后放出所有建筑的轴线的定位桩（根据建物大小也可依轴线间距放线），所有轴线定位桩是根据规划部门的定位桩（至少四个）及建筑物底层施工平面图进行放线，放线工具为经纬仪。
2、主体施工放线：基础工程施工出正负零后，紧接着就是主体一层、二层一直到封顶的施工及放线作业。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等。
五、允许偏差六、填写示例复测示意图：画简图，表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差，在平面图右上角空白处画个方位图表示建筑物的朝向。
复测结果：用简洁文字表述复测的误差。
验收用表（主要就是在桩基础工程、地下结构的承台地梁、基础柱和各楼层柱子放线时要进行此资料填写）1.工程报验申请表2.施工层基线复核记录GD-C4-629。
楼层轴线、标高、复核记录表
施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：施工单位：中国十七冶集团有限公司工程名称：金家庄区廉租房2#楼技术负责人：复核人员：1、开工前（具备开工条件的资料）：施工许可证（建设单位提供），施工组织设计（包括报审表、审批表），开工报告（开工报审），工程地质勘查报告，施工现场质量管理检查记录（报审），质量人员从业资格证书（收集报审），特殊工种上岗证（收集报审），测量放线（报审）。
2、基础施工阶段：钢筋进场取样、送样（图纸上规定的各种规格钢筋），土方开挖（土方开挖方案、技术交底，地基验槽记录、隐蔽、检验批报验），垫层（隐蔽、混凝土施工检验批、放线记录、放线技术复核），基础（钢筋原材料、检测报告报审，钢筋、模板、混凝土施工方案、技术交底，钢筋隐蔽、钢筋、模板检验批、放线记录、技术复核，混凝土隐蔽、混凝土施工检验批，标养、同条件和拆模试块），基础砖墙（方案、技术交底，提前做砂浆配合比，隐蔽、检验批，砂浆试块），模板拆除（拆模试块报告报审，隐蔽、检验批），土方回填（方案、技术交底，隐蔽、检验批，土方密实度试验）。
3、主体施工阶段：一层结构（方案、技术交底基础中已包含，钢筋原材料、检测报告报审，闪光对焊、电渣压力焊取样、送样，钢筋隐蔽、钢筋、模板检验批、模板技术复核）。
4、装饰装修阶段：地砖、吊顶材料、门窗、涂料等装饰应提前进行复试，待检测报告出来报监理审查通过后方可施工（方案、技术交底，隐蔽、检验批）。
5、屋面施工阶段：防水卷材等主要材料应提前复试，待复试报告出来报监理审查通过后方可进入屋面施工阶段（方案、技术交底，隐蔽、检验批）。
6、质保资料的收集：材料进场应要求供应商提供齐全的质保资料，钢筋进场资料（全国工业生产许可证、产品质量证明书），水泥（生产许可证，水泥合格证，3天、28天出厂检验报告，备案证，交易凭证现场材料使用验收证明单），砖（生产许可证、砖合格证，备案证明、出厂检验报告，交易凭证，现场材料使用验收证明单），黄沙（生产许可证，质量证明书，交易凭证现场材料使用验收证明单），石子（生产许可证，质量证明书，交易凭证现场材料使用验收证明单），门窗（生产许可证、质量证明书、四性试验报告，交易凭证现场材料使用验收证明单），防水材料（生产许可证，质量证明书、出厂检测报告），焊材（质量证明书），玻璃（玻璃质量证明书），饰面材料（质量证明书），材料进场后设计、规范要求须进行复试的材料应及时进行复试检测，其资料要与进场的材料相符并应与设计要求相符。
9.0 技术复核(工程预检)管理
9.0 技术复核（工程预检）管理9.1技术复核（工程预检）管理9.1.1、技术复核（工程预检）由项目总工程师组织、专职质检员、施工员、技术员参加，并做好记录。
监理单位对预检工作进行监督、审核。
9.1.2、技术复核（工程预检）内容及要求应符合《建筑工程施工质量验收统一标准》GB50300－2001及相关标准的规定。
9.1.3、技术复核（工程预检）记录应随施工部位及时办理，严禁后补，凡一次验收不符合要求的必须经改正后重新办理复查验收。
技术复核（工程预检）未经检查验收或验收未通过，不允许进行下道工序。
9.1.4、工程开工时，项目总工程师应根据工程特点编制项目技术复核（工程预检）计划，明确工程施工过程中要进行哪些技术复核（工程预检）、技术复核（工程预检）的主要内容、各项技术复核（工程预检）应在什么时候由谁负责进行。
9.1.5、技术复核（工程预检）计划应包括工程所必须复核的全部内容，确保工程结构安全和使用功能的完好。
9.1.6、技术复核（工程预检）必须有记录，技术复核记录应交资料员存档，以便追溯。
9.2技术复核（工程预检）主要内容9.2.1、常见的施工测量复核（工程预检）有：（一） 民用建筑的 测量复核：建筑物定位测量、基础施工测量、楼层轴线检测、楼层间高程传递检测等。
（二） 工业建筑测量复核：厂房控制网测量、桩基施工测量、柱模轴线与高程检测、常规结构安装定位检测、动力设备基础与预埋螺栓检测。
（三） 高层建筑测量复核：建筑场地控制测量、基础以上的平面与高程控制、建筑物中垂准检测、建筑物施工过程中沉降变形观测、大角垂直度、电梯井筒垂直度等。
（四） 管线工程测量复核：管网或输配电线路定位测量、地下管线施工检测、架空管线施工检测、多管线交汇点高程检测等。
9.2.2、其他技术复核（工程预检）有：（一） 基础及设备基础：土质、质量、标高、尺寸。
（二） 模板：标高、位置、尺寸、预留孔、强度和刚度。
（三） 钢筋：规格型号、形状、尺寸、接头位置、性能指标。
测量复核具体要求及测量问题控制措施2
测量复核具体要求及测量问题控制措施2⼆、常见测量问题分析及控制措施1、⽆砟轨道轨道结构施⼯偏差（1）技术问题描述：①双块式⽆砟轨道道床施⼯，道床板施⼯控制标⾼有误，轨道⼏何尺⼨严重超限，超出后期静态调整极限值,造成返⼯。
②⽆砟轨道道床施⼯完成后出现落枕、轨底吊空现象。
（2）导致技术问题产⽣的原因：①输⼊竖曲线内业参数时未考虑到软件在识别曲线影响段依据的是前后变坡点及曲线半径来确定竖曲线影响段；②⽆砟轨道精调前未对轨枕、扣件进⾏全⾯清查，精调完成后，未开展浇筑前的验收复核；③变坡点⾼程等线路参数输⼊错误。
（3）避免技术问题产⽣的措施：①⽆砟轨道精调⼩车竖曲线参数输⼊时必须特别注意变坡点起、终点的输⼊，必须分别向前、向后各延长⼀个变坡点⾥程,竖曲线必须输⼊完整。
当有长短链位于竖曲线时，必须分段输⼊，分段时分别保持⾥程连续（将长短链串到下⼀个变坡点）。
变坡点轨⾯⾼程保持不变。
②在⽆砟轨道精调⼩车内业资料输⼊⼈员应组织现场作业⼈员开展测量内业资料技术交底，并开展换⼿复核，核对⽆误，交底清楚后⽅可开展现场施⼯。
③⽬前多数客专项⽬仅提供左线平纵资料，对右线资料的推算⼤多未明确推算原则，此情况下要积极与设计沟通，争取由设计院统⼀右线线路资料。
施⼯单位推算标段内部⼀定要明确统⼀推算⽅法及原则，统⼀设置右线综合断链位置，并与相邻标段确认衔接段落曲线参数统⼀。
2、底座板标⾼超限、中⼼线偏位（1）技术问题描述：①双块式⽆砟轨道桥梁底座板与道床板等宽，施⼯后左右侧出现错位，⼀侧道床悬空约3cm，⼀侧底座板外露约 3cm。
后期处理若单侧切割则导致道床钢筋外露，若补填混凝⼟则在列车通过后，局部会掉块，影响⾏车安全。
②板式⽆砟轨道底座板⾼度过⾼或过低不满⾜±5mm 设计要求，CA 砂浆灌注厚度⽆法保证，后期对标⾼过⾼的进⾏打磨，标⾼不⾜的进⾏凿⽑，重新浇筑。
（2）导致技术问题产⽣的原因：①在底座板放样时，放样资料未换⼿复核，放样坐标计算时未考虑曲线段设计平曲线资料为轨⾯中⼼，放样时未考虑曲线偏⼼导致。
施工层基线复核记录
施工层基线复核记录
一、依据
1、工程测量规范《GB 500026-2007）
2、建筑工程施工测量规程《DBJ 01-21-2005
3、高层建筑混凝土结构技术规程《JGJ3-2010》
二、适用
用于基础层施工放线和主体各施工层放线复核。
三、填写要求
1、施工基线复核是指根据设计施工图对现场轴线竖向控制线，各结构层墙柱轴线、墙柱边线、门窗位置线、楼层水平控制线（楼层+1.00mm）进行复测，以保证建筑物位置，轴线、标高的正确。
2、桩基础工程、地基基础工程及主体结构工程在轴线定位后均应进行基线复核，不得后补。
四、施工实施要求
1、基础施工放线：建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理只要是旁站和验证），最后放出所有建筑的轴线的定位桩（根据建物大小也可依轴线间距放线），所有轴线定位桩是根据规划部门的定位桩（至少四个）及建筑物底层施工平面图进行放线，放线工具为经纬仪。
2、主体施工放线：基础工程施工出正负零后，紧接着就是主体一层、二层一直到封顶的施工及放线作业。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等。
五、允许偏差
六、填写示例
复测示意图：画简图，表示复测后平面位置、标高、轴线间隔距离尺寸、轴线编号及轴线偏差，在平面图右上角空白处画个方位图表示建筑物的朝向。
复测结果：用简洁文字表述复测的误差。
建筑质控表
设计变更汇总记录质控（建）表4.1.1－1共页第页整理人：工程洽商记录质控（建）表4.1.1－2共页第页建筑物定位测量验收记录质控（建）表4.1.2－1共页第页桩基定位测量验收记录质控（建）表4.1.2－2共页第页轴线及标高测量放线验收记录质控（建）表4.1.2－3共页第页见证取样、送检记录质控（建）表4.1.4.8共页第页记录人：建筑地面、屋面坡度检查记录质控（建）表4.1.4.9共页第页地基验槽（复验）记录质控（建）表4.1.5.1共页第页钢筋及预埋件隐蔽验收记录隐蔽工程验收记录工程定位测量检查记录质控（建）表4.1.6.1共页第页地基钎探记录质控（建）表4.1.6.2共页第页地基处理综合描述质控（建）表4.1.6.3－1共页第页重锤夯实试夯记录质控（建）表4.1.6.3－2共页第页重锤夯实施工记录质控（建）表4.1.6.3－3共页第页强夯施工记录质控（建）表4.1.6.3－4共页第页强夯施工记录汇总表质控（建）表4.1.6.3－5共页第页试桩记录质控（建）表4.1.6.3－6共页第页振冲地基施工记录质控（建）表4.1.6.3－7共页第页高压喷射注浆地基施工记录质控（建）表4.1.6.3－8共页第页水泥土搅拌桩地基施工记录质控（建）表4.1.6.3－9共页第页锤击预制桩施工记录质控（建）表4.1.6.5－1共页第页锤击预制桩施工记录汇总表质控（建）表4.1.6.5－2共页第页静压预制桩施工记录质控（建）表4.1.6.5－3共页第页静压预制桩施工汇总表质控（建）表4.1.6.5－4共页第页钻（挖）孔灌注桩成孔质量检查记录质控（建）表4.1.6.5－5共页第页水下砼灌注记录汇总表质控（建）表4.1.6.5－6共页第页冲（钻）孔桩施工记录冲（钻）孔桩施工记录汇总表质控（建）表4.1.6.5－8共页第页静压沉管（扩底）灌注桩施工记录质控（建）表4.1.6.5－9共页第页静压沉管灌注桩汇总表质控（建）表4.1.6.5－10共页第页人工挖孔桩施工记录质控（建）表4.1.6.4－11共页第页人工挖孔灌注桩施工记录汇总表质控（建）表4.1.6.5－12共页第页预检工程检查记录质控（建）表4.1.6.6共页第页大体积砼养护测孔平面图质控（建）表4.1.6.7－1共页第页大体积砼测温记录质控（建）表4.1.6.7－2共页第页混凝土开盘鉴定质控（建）表4.1.6.8共页第页质控（建）表4.1.6.9－1共页第页质控（建）表4.1.6.9－2共页第页烟（风）道、垃圾道施工记录质控（建）表4.1.6.10共页第页结构吊装记录质控（建）表4.1.6.12共页第页预应力张拉记录（一）质控（建）表4.1.6.13－1共页第页预应力张拉记录（二）有粘结预应力结构灌浆记录预制混凝土构件出厂合格证质控（建）4.1.7.1－1共页第页质控（建）表4.1.7.1－2共页第页注：重要构件试验报告应附后。
工程测量监理复核作业指导书
1.目的为了对监理咨询服务项目工程测量质量进行有效控制，监理项目部必须对施工单位的测量成果报验资料进行复核测量，以保证工程测量的定位放线、标高、轴线等的准确性、可靠性，符合设计和规范要求，同时考虑到工程测量的专业性和重要性，各分/子公司应成立专业测量小组。
为了明确专业测量小组和项目部测量人员之间的职责以及相关的测量复核要求，特制定本作业指导书。
2.适用范围本作业指导书适用于企业所承接的建（构）筑物工程监理的测量复核作业。
（对市政项目尚应按交通部和上海市政局的有关规定执行）。
3. 依据文件《城市测量规范》(CJJ8-99)《工程测量规范》(GB50026-93)《精密工程测量规范》(GB/T15314-94)《国家一、二等水准测量规范》(GB12897-91)《国家三、四等水准测量规范》(GB12898-91)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢结构工程施工质量验收规范》(GB50205-2001)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑变形测量规程》(JGJ/T8-97)专业测绘院(队)、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据。
《工程监理服务控制程序》JKPM/B03-20074．职责4.1测量监理人员的职责规定4.1.1分/子公司专职测量监理人员职责范围，主要负责分/子公司所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)测量控制网的复核；b)建(构)筑物施工测量定位(灰线)测量复核；c)基础垫层上弹出的定位轴线测量复核；d)首层(标高±0.00面)结构上的定位轴线测量复核；e)建(构)筑物特殊部位定位轴线测量复核；f)建(构)筑物沉降(变形)测量复核，观测次数不少于3次；高度超过100米（含此数）建(构)筑物的整体垂直度测量复核。
4.1.2项目部测量监理人员职责范围，主要负责项目部所承接的工程项目监理测量复核工作，具体应承担的作业内容如下：a)建(构)筑物桩基工程小样桩桩位测量复核；b)建(构)筑物桩基工程(竣工)桩位偏差测量复核；c)建(构)筑物各层层内及上引定位轴线测量复核；d)高层建(构)筑物电梯井垂直度测量复核。
全是干货！测绘、测量工作内容之控制测量复核
全是干货！测绘、测量工作内容之控制测量复核测量复核制度流程工程测量工作是工程建设的重要环节，是技术管理工作的重要组成部分。
为提高测量成果水平，防止测量事故发生，确保工程质量，加快施工进度，我项目自开工以来一直执行着测量复核制度，并严格遵照执行。
一、施工测量复核制1、定测网复测(1)项目经理部在接到定测网资料后及时对资料进行复核、计算，并通知公司精测队立即对桩橛进行同等精度复测。
(2)复测工作完成后，及时固桩和护桩。
(3)经过复测，如没有发现问题，可同设计单位办理定测网交接桩手续。
(4)在定测网交接后，项目定期组织专职测量人员对其复测，并将成果上报监理和业主。
(5) 测量资料复核项目部对各级测量机构负责完成的控制测量，其成果在使用前，应进行检查和复核。
检查的主要内容有：外业记录和内业资料是否规范，测量方法是否合理，记录是否真实可靠，记注是否清楚明显，计算是否正确，签署是否完善，图表是否齐全。
凡不符合要求的资料，必须返工重做。
复核的主要内容有：复核测站平差方法是否合理，成果是否正确，有无笔误；对最终实用平差成果进行换算、验算和反算，确保最终成果准确可靠。
2、独立建筑物位置控制复核我项目独立建筑物主要有车站、明暗挖隧道以及盾构掘进隧道等。
隧道掘进引伸和衬砌时的曲线(含缓和曲线)起始点；车站等独立建筑物原始位置控制点线；建筑物竖向特殊变化部位的高程等，采用换手复核(换人或更换方法)，确认无误，作好施工记录后，进行下道工序施工。
3、施工过程测量的检查复核我项目将测量人员分为3组(项目经理部2组，盾构分部1组)。
对建筑物放样测量时，测设前对所用的控制桩橛进行认真核实，不能用错控制桩橛。
放样数据必须由两组以上人员用不同的方法求得，结果一致后，再交换算法进行反算，并进行自查和互查(换手复核)，保证放样数据准确无误。
放样数据与检算资料一起，根据工程项目分类，按测量资料由专人统一保管。
对正在施工的工程，尤其是容易发生错误的环节进行抽查(或实行监控)，抽查的部位、时间、采用的方法等，应在《测量日志》上做详细记录。
建筑物标高、垂直度(全高)测量记录
年月日
项目技术负责人：复测：施测：
年月日
本表由施工单位填写，建设单位、监理单位、施工单位各保存一份。
3
3030
3027
-3
偏外3
2
3520
3519
-1
3030
3024
2
偏外1
3
3520
3521
1
3030
3027
2
偏外1
4
3520
3523
3
3030
3023
1
偏外1
5
3520
3521
1
3030
3026
2
偏外3
6
3520
3521
1
3030
3026
2
偏内3
复核意见：
施工测量符合规范要求，经复核建筑物现浇结构的标高、垂直度在规范允许的范围内。
统表C01-18
建筑物标高期1#楼编号：
施工单位
中国建筑第五工程局有限公司
测量单位
中国建筑第五工程局有限公司
施工阶段
一层结构
结构类型
剪力墙
测量日期
年月日
测量说明(附示意图)：
1、测量依据：《混凝土结构工程施工质量验收规范》GB50204-2015、《驻马店驿城碧桂园项目测量放线施工方案》；
2、测量仪器：经纬仪、钢尺、吊线；
3、测量观察点部位：1点（1交A轴）、2点（1交E轴）、3点（9交K轴）、4点（15交K轴）、5点（23交E）、6点（23交A）
部位
允许偏差(mm)
层高（±10mm）
全高（±30mm）
垂直度(全高)（H/1000且≤30mm）
建筑工程监理测量复核作业指导书
建筑工程监理测量复核作业指导书1. 总则1.1 工程建设监理测量复核是针对工程建设施工阶段施工单位的测量成果及测量定位放线的原始数据的重新测量复核和验收。
通过监理单位的测量复核，力求确保基础数据的科学性和可靠性，保证工程建设的质量。
1.2 建筑工程监理测量复核作业指导书规定了监理测量复核程序、设备、人员资质管理要求及技术实施要点。
1.3 本作业指导书适用于建( 构) 筑物工程的监理测量复核作业指导，对市政及水工等项目应严格按照交通部和上海市政局的有关规定执行。
1.4 本作业指导书由公司总师室负责编制、发布、解释，并经总工程师批准后执行。
2. 监理测量复核作业依据1) 《工程测量规范》(GB50026—93) ；2) 《城市测量规范》(CJJ8—99) ；3) 《建筑变形测量规程》(JGJ／T8—97) ；4) 《上海市地基基础设计规范》CDGJ0—8 11—1999；5) 《全球定位系统城市测量技术规程》CJJ73—97；6 )专业测绘单位、设计部门及业主方所提供的测绘数据成果和特殊的技术要求以及规划部门出具的红线依据；7)施工设计图纸等。
3. 测量复核主要内容及原则规定3.1 测量复核主要内容3.1.1 人员资质、仪器设备、测量方案等审核1）审核施工单位测量人员人员配备及上岗证书；2）审核施工单位测量仪器检定证书（物证对应、检定时效等）；3）审核施工单位施工测量方案。
3.1.2 控制点坐标、标高成果复核1）控制点平面坐标成果复核；2）控制点标高成果复核。
3.1.3 建（构）筑物施工轴线测量复核1）建（构）筑物定位灰线测量复核；2）基础垫层上弹出的定位轴线测量复核；3）首层（标高± 0．00面）结构定位轴线测量复核；4）其它楼层定位轴线传递及层内轴线测量复核；5）建（构）筑物特殊部位定位轴线测量复核。
3.1.4 桩位测量复核2）基桩小样桩桩位测量复核；3）基桩（竣工）桩位测量复核。
3.1.5各楼层（包括士0. 00面）标高引测复核3.1.6 垂直度测量复核1 ）建（构）筑物的垂直度测量复核；2 ）电梯井垂直度测量复核。
技术复核记录
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日
技术复核记录表技复第号
年月日。
建筑物垂直度标高全高测量记录
建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对xx、柱 , 应抽查构件数量的 109 xx , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
5.允许偏差及检验方法建筑物垂直度、标高、全高测量记录注：垂直度测量平面示意图及偏差方向见背页说明1. 超过允许偏差的偏差值在表中用～～标出；2. 在备注栏中应注明建筑物标高、全高的设计值；每层所测的具体位置或轴线未描述清楚的也可在备注栏中标出或另外做出详细记录；3. 主体结构验收前 , 应对建筑物每层楼面标高、各大角或转角垂直度进行测量；房屋竣工验收前，也应对各大角或转角垂直度进行测量，故本表每个工程均应有两张。
测量由监理单位会同施工单位进行, 测量数据作为验收的依据之一。
4. 砌体结构外墙垂直度全高查阳角，不应少于4处 , 每层每查一处；内墙按有代表性的自然间抽 10%, 但不应少于3间，每间不应少于2处，柱不少于 5 根。
混凝土结构按楼层、结构缝或施工段划分检验批。
在同一检验批中 , 对xx、柱 , 应抽查构件数量的 109 xx , 且不少于 3 件 ; 对墙和板，应按有代表性的自然间抽查 10%, 且不少于3间；对大空间结构，墙可按相邻轴线间高度 5m 左右划分检查面，板可按纵横轴线划分检查面，抽查 10%, 且均不少于3面。
