螺柱焊结构及原理
螺柱焊结构及原理
螺柱焊结构及原理螺柱焊是一种常用的连接技术，它通过焊接螺柱与基材，实现零部件的连接。
在工程领域中，螺柱焊被广泛应用于各种结构的组装，包括机械设备、建筑结构和汽车等。
一、螺柱焊的结构螺柱焊由两个主要部分组成：螺柱和基材。
1. 螺柱：螺柱是连接件的一部分，通常由金属材料制成。
它具有螺纹结构，可以与基材的孔进行配合。
螺柱的形状和尺寸根据具体的应用需求来确定，可以是螺纹螺栓、螺柱或螺母等。
2. 基材：基材是需要连接的工件或构件，它可以是金属、塑料或复合材料等。
基材的选择取决于具体的应用场景和要求。
在螺柱焊中，基材通常具有孔洞结构，以便与螺柱的螺纹结构相匹配。
二、螺柱焊的原理螺柱焊的原理是通过热源和压力来实现螺柱与基材的连接。
1. 热源：螺柱焊通常使用电弧焊、激光焊或电阻焊等热源来提供热能。
这些热源能够产生高温，使螺柱和基材的接触区域达到熔化温度，形成焊接接头。
2. 压力：焊接时，通过施加一定的压力，使螺柱与基材之间的接触更加紧密。
压力有助于提高焊接接头的强度和密封性。
螺柱焊的原理可以简单概括为：先将螺柱插入基材的孔洞中，然后通过热源提供的热能使螺柱和基材接触区域熔化，最后施加压力使熔化区域冷却凝固，形成坚固的连接。
三、螺柱焊的应用螺柱焊广泛应用于各个工程领域，以下是一些常见的应用场景：1. 机械设备：螺柱焊可用于连接机械设备中的零部件，如连接传动轴、联轴器和齿轮等。
它可以提供可靠的连接，并具有较高的承载能力。
2. 建筑结构：螺柱焊可用于连接建筑结构中的构件，如钢结构框架和混凝土结构。
它能够提供稳定的连接，使结构更加牢固和耐用。
3. 汽车制造：螺柱焊可用于连接汽车中的各个部件，如车身结构、底盘和发动机等。
它能够提供高强度连接，以满足汽车在运行过程中的各种力学要求。
4. 航空航天：螺柱焊在航空航天领域也得到广泛应用。
它可以用于连接飞机的机翼、发动机和舱壁等部件，确保飞机的结构安全可靠。
总结：螺柱焊是一种常用的连接技术，通过焊接螺柱与基材，实现零部件的连接。
螺柱焊原理
螺柱焊原理螺柱焊是一种常见的金属连接方法，也是一种常用的焊接技术。
它通过将螺柱与母材进行熔化融合，使它们紧密连接在一起。
螺柱焊具有结构简单、连接可靠、工艺简便等特点，被广泛应用于各个领域。
螺柱焊的原理是利用焊接热源将螺柱和母材的接触面加热至熔化温度，然后使其冷却凝固，形成焊接接头。
在焊接过程中，焊接电流通过焊接头的接触面，产生热量，使螺柱和母材的接触面熔化。
同时，焊接电流还会产生磁场，使螺柱和母材之间产生磁力，增强熔化区域的热流动和搅拌效果，提高焊接接头的质量。
螺柱焊的焊接过程分为两个阶段：预热和焊接。
预热阶段是将螺柱和母材的接触面加热至适当温度，以消除焊接应力和提高焊接质量。
焊接阶段是将预热后的螺柱和母材加热至熔化温度，使其熔化并冷却凝固，形成焊接接头。
在整个焊接过程中，需要控制焊接电流、焊接时间、焊接速度等参数，以确保焊接接头的质量和可靠性。
螺柱焊的应用范围非常广泛。
它可以用于连接不同材料的金属件，如钢材、铝材等。
螺柱焊可以在各种工作环境下进行，不受空间限制。
因此，它被广泛应用于航空航天、汽车制造、建筑工程等领域。
螺柱焊的优点之一是连接可靠。
螺柱焊连接的接头强度高，可以承受较大的拉伸、剪切和扭矩力。
螺柱焊还可以实现气密性连接，防止气体、液体等介质泄漏。
此外，螺柱焊还可以连接大尺寸的工件，具有较高的适应性和灵活性。
螺柱焊的另一个优点是工艺简便。
相比于其他焊接方法，螺柱焊无需复杂的设备和工具，只需要焊接电源、焊接枪等简单设备即可完成焊接工作。
螺柱焊的工艺参数易于控制，操作简单，适合于大批量生产和自动化生产。
然而，螺柱焊也存在一些局限性。
首先，螺柱焊只适用于金属材料的连接，无法连接非金属材料。
其次，螺柱焊的焊接接头容易受到外界环境的影响，如氧化、腐蚀等，需要进行防护措施。
另外，螺柱焊的焊接速度较慢，生产效率相对较低。
螺柱焊是一种常用的金属连接方法，具有连接可靠、工艺简便等优点。
它被广泛应用于各个领域，如航空航天、汽车制造、建筑工程等。
螺柱焊技巧
螺柱焊技巧1. 引言螺柱焊是一种常见的焊接技术，用于将螺钉或螺柱固定在工件上。
它在机械制造、建筑、汽车工业等领域得到广泛应用。
本文将介绍螺柱焊的基本原理、焊接材料和设备、焊接过程以及一些常见的焊接技巧。
2. 螺柱焊的基本原理螺柱焊是通过将螺柱与工件焊接在一起，形成强固的连接。
焊接产生的热量会使螺柱和工件的材料熔化，并通过冷却形成焊接接头。
螺柱焊的焊接接头通常具有较高的强度和可靠性。
3. 焊接材料和设备3.1 焊接材料螺柱焊常用的焊接材料有焊丝和焊剂。
焊丝是用于填充焊接接头的材料，常见的焊丝有铜焊丝、铝焊丝和不锈钢焊丝等。
焊剂是用于清洁焊接接头和促进焊接的化学剂。
3.2 焊接设备螺柱焊常用的焊接设备有焊枪、焊接机和辅助工具。
焊枪是焊接过程中用于提供电流和焊丝的工具，焊接机是用于提供电能和控制焊接参数的设备。
辅助工具包括焊接夹具、钳子等，用于固定工件和焊接材料。
4. 螺柱焊的焊接过程螺柱焊的焊接过程可以分为准备工作、焊接操作和后续处理三个阶段。
4.1 准备工作在进行螺柱焊之前，需要进行以下准备工作：•清洁工件表面，去除油污和氧化物，以确保焊接接头的质量。
•预热工件，特别是对于厚度较大的工件，预热可以减少焊接应力和变形。
•选择合适的焊接材料和设备，根据工件材料和焊接要求选择合适的焊丝和焊剂。
•调整焊接参数，包括电流、电压和焊接速度等，以保证焊接接头的质量。
4.2 焊接操作螺柱焊的焊接操作步骤如下：1.将螺柱与工件对齐，并使用焊接夹具或钳子固定住。
2.使用焊枪将焊丝送入焊接接头，同时提供所需的电流。
3.移动焊枪，使焊丝在螺柱和工件之间形成焊接接头。
4.控制焊接速度和焊丝供给速度，以保证焊接接头的质量。
5.焊接完成后，停止供电并等待焊接接头冷却。
4.3 后续处理焊接完成后，还需要进行一些后续处理工作：•对焊接接头进行清理，去除焊渣和氧化物。
•对焊接接头进行检查，确保焊接质量符合要求。
•如有需要，可以进行热处理或机械加工，以进一步提高焊接接头的性能。
第8讲螺柱焊简介

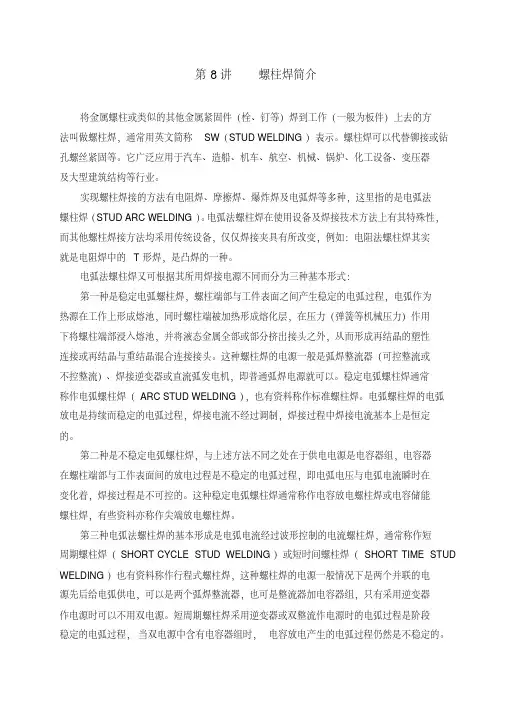

第8讲螺柱焊简介将金属螺柱或类似的其他金属紧固件（栓、钉等）焊到工作（一般为板件）上去的方法叫做螺柱焊，通常用英文简称SW（STUD WELDING）表示。
螺柱焊可以代替铆接或钻孔螺丝紧固等。
它广泛应用于汽车、造船、机车、航空、机械、锅炉、化工设备、变压器及大型建筑结构等行业。
实现螺柱焊接的方法有电阻焊、摩擦焊、爆炸焊及电弧焊等多种，这里指的是电弧法螺柱焊（STUD ARC WELDING）。
电弧法螺柱焊在使用设备及焊接技术方法上有其特殊性，而其他螺柱焊接方法均采用传统设备，仅仅焊接夹具有所改变，例如：电阻法螺柱焊其实就是电阻焊中的T形焊，是凸焊的一种。
电弧法螺柱焊又可根据其所用焊接电源不同而分为三种基本形式：第一种是稳定电弧螺柱焊，螺柱端部与工件表面之间产生稳定的电弧过程，电弧作为热源在工作上形成熔池，同时螺柱端被加热形成熔化层，在压力（弹簧等机械压力）作用下将螺柱端部浸入熔池，并将液态金属全部或部分挤出接头之外，从而形成再结晶的塑性连接或再结晶与重结晶混合连接接头。
这种螺柱焊的电源一般是弧焊整流器（可控整流或不控整流）、焊接逆变器或直流弧发电机，即普通弧焊电源就可以。
稳定电弧螺柱焊通常称作电弧螺柱焊（ARC STUD WELDING），也有资料称作标准螺柱焊。
电弧螺柱焊的电弧放电是持续而稳定的电弧过程，焊接电流不经过调制，焊接过程中焊接电流基本上是恒定的。
第二种是不稳定电弧螺柱焊，与上述方法不同之处在于供电电源是电容器组，电容器在螺柱端部与工作表面间的放电过程是不稳定的电弧过程，即电弧电压与电弧电流瞬时在变化着，焊接过程是不可控的。
这种稳定电弧螺柱焊通常称作电容放电螺柱焊或电容储能螺柱焊，有些资料亦称作尖端放电螺柱焊。
第三种电弧法螺柱焊的基本形成是电弧电流经过波形控制的电流螺柱焊，通常称作短周期螺柱焊（SHORT CYCLE STUD WELDING）或短时间螺柱焊（SHORT TIME STUD WELDING）也有资料称作行程式螺柱焊，这种螺柱焊的电源一般情况下是两个并联的电源先后给电弧供电，可以是两个弧焊整流器，也可是整流器加电容器组，只有采用逆变器作电源时可以不用双电源。
现代汽车焊接工艺 第五章螺柱焊工艺
• • • •
四，焊枪（见图12－14） 1，焊枪的种类 2，手动焊枪工作原理 3，自动，半自动枪工作原理
• §2电容储能式螺柱焊
• 一，工作原周期拉糊式螺柱焊
• 一，工作原理简介 • 二，适用范围
第二部分螺柱焊工艺
• • • • • • • • • • • 一，螺柱焊的工艺规范参数 1，焊接电流 2，焊接时间 3，引弧电流 4，引弧时间 5，螺柱下落时间和压力 6，保护气体流量 二，焊接缺陷及检验方法 1，没焊牢 2，气孔 3，焊穿
第三部分螺柱焊设备
• §1短周期拉弧式螺柱焊设备
• • • • • • • • • • 一，设备组成部分（见图7－10） 1，电源部分 2，送料器 3，焊枪 二，德国TUKER公司生产的TSG2000型螺柱焊机电源 1，主电路 2，控制电路 三，送料器 1，机械部分工作原理 2，气路部分工作原理
第五章螺柱焊 Stud Welding
• 第一部分螺柱焊工作原理及分类
• • • • • • • • • • 一，螺柱焊的定义 1，定义 2，螺柱的种类 二，螺柱焊的分类 1，短周期拉弧式 2，电容储能式 3，长周期拉弧式 三，工作原理 1，原理（图4） 2，接头连接实质 3，焊接方法归类 3，应用(图2，3）
螺柱焊机原理
螺柱焊机原理
螺柱焊机是一种应用广泛的焊接设备，主要用于焊接螺柱和螺母。
它通过高温和压力将螺柱和螺母牢固地连接在一起，具有焊接速度快、焊接质量高的特点。
螺柱焊机的工作原理主要包括预热、加压焊接和冷却三个阶段。
首先，预热阶段。
在进行螺柱焊接之前，需要对螺柱和螺母进行预热处理。
预热的目的是为了提高焊接的质量，减少焊接时的应力和变形，同时也能够提高焊接速度。
预热温度一般在200-300摄氏度之间，具体温度取决于焊接材料的种类和厚度。
预热的时间一般为几分钟到十几分钟不等，预热完成后即可进行下一步的焊接工作。
其次，加压焊接阶段。
在预热完成后，螺柱焊机会对螺柱和螺母进行加压焊接。
加压焊接时，焊接头会施加高压力在螺柱和螺母之间，同时加热至一定温度，使得焊接部位的金属材料熔化并形成均匀的焊接接头。
加压焊接的时间和压力需要根据焊接材料的种类和厚度来进行调整，以确保焊接接头的质量和牢固度。
最后，冷却阶段。
在完成加压焊接后，螺柱焊机会对焊接部位
进行冷却处理。
冷却的目的是为了让焊接接头迅速冷却固化，从而提高焊接接头的硬度和强度。
冷却的时间一般为几分钟到十几分钟不等，具体时间取决于焊接材料的种类和厚度。
在冷却完成后，螺柱焊机会自动停止工作，焊接完成。
总的来说，螺柱焊机通过预热、加压焊接和冷却三个阶段来实现对螺柱和螺母的焊接。
其工作原理简单明了，操作方便，能够快速、高效地完成焊接任务。
在实际应用中，螺柱焊机被广泛应用于汽车制造、机械设备制造等领域，为生产和制造提供了便利和效率的保障。
螺柱焊讲解
操作技能等。此外，在某些情况下，螺柱焊可能会导致氢脆等问题，需
要注意采取相应的预防措施。
02 螺柱焊设备结构 与功能
设备组成及主要部件
控制系统
控制焊接过程，包括电流、电 压、时间等参数的设定和调整 。
焊枪
夹持焊丝，传导电流，将焊丝 熔化并与母材形成焊缝。
焊接电源
提供焊接所需的电能，一般采 用直流或交流电源。
关键技巧分享
选择合适的螺柱和母材
根据实际需求选择合适的螺柱材质、 直径和长度，以及与之相匹配的母材 。
控制焊接变形
采用合理的焊接顺序、预热和后热等 措施，有效控制焊接变形，确保产品 质量。
提高焊接效率
通过优化焊接参数、提高操作熟练度 等方式，提高焊接效率，降低成本。
确保焊缝质量
注意观察焊缝成形情况，及时调整焊 接参数和操作方式，确保焊缝质量符 合要求。
能源领域
在石油、天然气管道建设中 ，螺柱焊可实现管道的快速 、高效连接，确保能源传输 的安全与稳定。
行业发展趋势分析
自动化与智能化
随着工业4.0的发展，螺柱焊将向 自动化、智能化方向迈进，提高
生产效率和焊接质量。
绿色环保
环保意识的提高促使螺柱焊向低能 耗、低污染的方向发展，推动绿色 制造技术的进步。
遵守安全操作规程
严格遵守安全操作规程和相关 安全制度，确保安全生产。
06 螺柱焊质量检查 与评估方法
外观质量检查标准
焊缝形状
焊缝应呈现均匀、连续的 鱼鳞状，无明显的凸起、 凹陷或裂纹。
焊缝颜色
焊缝颜色应与母材相近， 无明显的色差或氧化现象 。
焊缝宽度与高度
焊缝的宽度和高度应符合 设计要求，且宽高比应适 中，以保证焊接强度。
螺柱焊机原理
螺柱焊机原理
螺柱焊机是一种用于焊接螺柱的设备，其原理是利用高频感应加热和压力将螺
柱与工件材料进行连接。
螺柱焊机通常用于汽车制造、机械制造、航空航天等领域，其焊接效果稳定可靠，操作简便，广泛应用于工业生产中。
螺柱焊机的原理是基于电磁感应加热原理。
当电流通过线圈时，会在螺柱上产
生交变磁场，从而使螺柱产生感应电流，导致螺柱发热。
同时，焊接头施加一定的压力，使螺柱与工件材料之间形成一定的接触面积，从而实现焊接。
在螺柱焊机的工作过程中，首先需要将螺柱放置在焊接头的位置，然后通过控
制系统设定焊接参数，如加热时间、加热温度、压力等。
接下来，启动设备，电流通过线圈产生磁场，螺柱产生感应电流并发热，同时焊接头施加压力使螺柱与工件材料接触并形成焊接。
最后，待焊接完成后，停止设备，等待冷却后取出焊接好的螺柱。
螺柱焊机的原理简单而有效，通过高频感应加热和压力焊接的方式，可以实现
螺柱与工件材料之间的牢固连接。
与传统的焊接方式相比，螺柱焊机具有焊接速度快、热影响区小、焊接质量高等优点，因此在工业生产中得到了广泛应用。
总的来说，螺柱焊机的原理是基于电磁感应加热和压力焊接的工艺，通过控制
焊接参数和操作设备，可以实现螺柱与工件材料的快速、稳定、可靠连接。
这种焊接方式在工业生产中发挥着重要作用，为各行各业的生产提供了便利和效益。
螺柱焊讲解
3）、开机前关好设备门，防止焊接飞溅及灰尘进入。 4）、开机前检查周边环镜，是否有易燃易爆物品及强 腐蚀性物品。 2、使用中注意事项 1)、使用过程中严禁拽拉电缆。 2）、使用过程中要保证焊接参数无误，非专业人员不 得随意更改焊接参数，及在焊接过程中严禁插拔插头。 3）、焊接过程中若出好故障记录。 ４）、焊接过程中要保证焊钉和工件保持垂直，焊接 完毕后拔枪时的方向应与焊钉的中心线一致。 3、焊接完毕后 1）、整理好现场，整理好焊枪，各电缆线不要绞在一 起。 2）、关闭主电源，拉下电闸。
二、螺柱焊的分类
根据螺柱焊机工作原理的不 同，一般将螺柱焊机分为 储能 式螺柱焊机 和 拉弧式螺柱焊机 两大类。我们公司所采用的是拉 弧式螺柱焊接。
1、电容储能放电螺柱焊
电容放电螺柱焊是储能电容快速放电产生的电弧作为热源。其特点是焊 接时间短、不需保护、但需使用专用螺柱。
2、拉弧式焊机焊接过程
• 1、焊接工艺的前提条件是焊接螺柱接触工件表 面。 • 2、起始电源稳定之后，焊枪的电磁线圈使螺柱 离开工件，引燃起始电流的电弧。 • 3、焊接螺柱达到其回程高度后，主焊接电流即 接流，它将强化电弧，使得螺柱端面和工件表 面熔化。 • 4、电弧在工件上以及螺柱端面生成一个熔池。 螺柱通过一个压缩弹簧压入熔池。
焊接过程示意图
1开始焊接
2拉弧电压
3焊接电压
4焊接完成
三、螺柱焊机介绍
1、螺柱焊机的组成
• 螺柱焊机由 主机（主控 制器+驱动电路） 和 手
动焊枪 组成。
2、焊机控制面板介绍
外形
保护方式选择 电源指示灯 温度指示灯
螺栓下落速 度选择钮
电流选择钮
故障指示灯
电源开关
根据螺栓直 径选择电流
螺柱焊机原理
螺柱焊机原理螺柱焊机是一种用于焊接螺柱和母体的专用设备，通常用于汽车制造、机械制造和其他需要螺柱连接的行业。
螺柱焊机的原理是利用高频振动和压力将螺柱与母体材料连接在一起，从而实现牢固的连接。
螺柱焊机的工作原理可以分为以下几个步骤：首先，将螺柱和母体材料放置在焊接位置，并施加一定的压力。
螺柱焊机通常配备有压力传感器，可以根据需要调整焊接压力，以确保焊接质量。
接着，通过控制系统产生高频振动，将螺柱和母体材料加热至一定温度。
高频振动可以有效地减少焊接温度和时间，从而减少对母体材料的影响。
在加热的同时，焊接区域的金属表面被搅拌，使螺柱和母体材料之间形成均匀的焊接界面。
这种搅拌作用有助于消除气体和杂质，提高焊接质量。
最后，当达到设定的焊接时间后，停止高频振动，让焊接区域冷却。
冷却过程中，焊接区域的金属重新结晶，形成牢固的连接。
螺柱焊机的原理简单明了，但在实际应用中需要注意以下几点：首先，要根据不同的螺柱和母体材料选择合适的焊接参数，包括焊接压力、振动频率、焊接时间等。
不同材料的焊接参数可能有所不同，需要根据实际情况进行调整。
其次，要保证焊接区域的清洁和干燥，避免杂质和氧化物的影响。
焊接前可以使用清洁剂和除氧剂进行预处理，提高焊接质量。
最后，要定期对螺柱焊机进行维护和保养，包括清洁焊接头、更换磨损部件等。
良好的设备状态有助于提高焊接效率和质量。
总的来说，螺柱焊机的原理是利用高频振动和压力将螺柱与母体材料连接在一起，实现牢固的连接。
在实际应用中，需要根据不同材料选择合适的焊接参数，并保持设备的清洁和维护，以确保焊接质量和效率。
螺柱焊机原理
螺柱焊机原理螺柱焊机是一种常用的焊接设备，它能够将螺柱与工件进行牢固的连接，广泛应用于机械制造、汽车制造、航空航天等领域。
螺柱焊机的原理是利用高能电弧对螺柱和工件进行加热，使其表面熔化并融合在一起，从而实现牢固的连接。
下面将详细介绍螺柱焊机的原理。
螺柱焊机主要由焊枪、电源、控制系统和辅助设备组成。
焊枪是焊接的工具，电源提供焊接所需的电能，控制系统用于控制焊接过程的参数，辅助设备包括冷却系统、焊丝供给系统等。
在进行螺柱焊接时，首先需要将螺柱安装在工件上，然后将焊枪对准螺柱，启动电源，通过控制系统设置焊接参数，开始进行焊接。
螺柱焊机的原理是利用电弧加热的方式将螺柱和工件进行熔化，然后冷却后形成牢固的连接。
在焊接过程中，电源产生的电流通过焊枪传导到螺柱和工件之间，形成电弧，电弧的高温能够使螺柱和工件的表面瞬间熔化，形成熔池。
同时，在焊接过程中，焊丝会被加热并熔化，填充到螺柱和工件的连接处，形成均匀的焊接缝，从而实现牢固的连接。
在螺柱焊机的焊接过程中，控制系统起着至关重要的作用。
控制系统可以根据焊接要求设置电流、电压、焊接时间等参数，确保焊接过程稳定可靠。
同时，控制系统还可以监测焊接过程中的各项参数，实时调整焊接参数，保证焊接质量。
辅助设备如冷却系统也能够有效地控制焊接过程中的温度，防止过热损坏设备。
总的来说，螺柱焊机利用电弧加热的原理，通过控制系统和辅助设备的配合，能够实现对螺柱和工件的牢固连接。
螺柱焊机的应用范围广泛，可以满足不同工件的焊接需求，是一种高效、稳定、可靠的焊接设备。
通过深入了解螺柱焊机的原理，能够更好地掌握其操作技巧，提高焊接质量，确保工件的连接牢固可靠。
螺柱焊的技术原理
螺柱焊的技术原理
螺柱焊是一种常用的焊接方法，适用于薄板焊接、轻负荷、小变形的焊接任务。
它通过在两个焊接件上分别设有椭圆形、圆形或螺纹状的孔，再将两个焊接件的孔对齐，通过焊丝或电弧将两个焊接件连接在一起。
螺柱焊的技术原理主要包括以下几个步骤：
1. 焊接件准备：首先，需要准备好要焊接的两个件，确保它们的表面清洁，并且在需要焊接的位置上进行标记，以确保对接位置的准确性。
2. 孔加工：在每个要焊接的件上，分别加工出一个椭圆形、圆形或螺纹状的孔，这样就可以实现两个焊接件的对接和连接。
孔的形式可以根据具体需求进行设计和选择。
3. 对准焊接位置：将两个焊接件对准，确保它们的孔能够准确地互相匹配。
可以使用夹具或定位销等工具来辅助对准。
4. 焊接操作：对于椭圆孔，可以通过焊丝将两个件连接起来。
对于圆形孔或螺纹孔，可以使用电弧焊或其他焊接方法进行连接。
在焊接过程中，需要控制焊接参数，如焊接电流、焊接时间和焊接速度等，以确保焊接质量。
5. 焊后处理：焊接完成后，需要对焊缝进行清理和处理，以去除焊渣和焊接后产生的毛刺等。
可以使用砂轮或其他工具进行修整，使焊缝形成光滑的表面。
螺柱焊的技术原理主要是通过使两个焊接件的孔互相配合，通过焊接方法将两个件连接在一起，实现焊接效果。
这种焊接方法具有焊接速度快、焊接效率高、焊接质量稳定等优点，广泛应用于汽车制造、电子电器、机械制造等行业。
螺柱焊原理
螺柱焊原理螺柱焊是一种常见的焊接方法，它在工业生产中得到广泛应用。
本文将围绕螺柱焊的原理展开讨论，介绍其基本概念、工作原理以及应用领域。
螺柱焊是一种通过将螺纹焊接在工件上来实现连接的方法。
它通过将螺纹部分插入工件孔内，并在螺纹部分施加高温高压的焊接过程，使螺纹与工件紧密连接。
螺柱焊的原理是利用热力学和材料学的知识，通过加热和压力来实现焊接。
在焊接过程中，首先需要将螺纹部分插入工件孔内，然后施加高温高压的焊接条件。
当温度升高时，焊接材料开始熔化，形成熔池。
同时，焊接区域的压力也逐渐增加，使熔池与工件紧密结合。
当焊接完成后，通过冷却使焊接处的温度下降，焊缝凝固成为坚固的连接。
螺柱焊的工作原理是基于材料的熔化和凝固过程。
在焊接过程中，焊接材料经历了熔化、流动和凝固三个阶段。
首先，当焊接材料的温度升高到熔点时，它开始熔化，形成熔池。
然后，在加热和压力的作用下，熔池开始流动，填充焊接区域的空隙。
最后，当温度下降时，熔池凝固成为坚固的连接。
螺柱焊的应用领域非常广泛。
它可以用于连接金属工件，如钢材、铝材等。
螺柱焊可以在汽车、航空航天、轨道交通等领域中得到广泛应用。
在汽车制造中，螺柱焊可以用于连接车身和车架，提高整车的刚性和稳定性。
在航空航天领域，螺柱焊可以用于连接飞机的机翼和机身，确保飞机的结构牢固可靠。
在轨道交通领域，螺柱焊可以用于连接铁路轨道，确保列车的安全运行。
螺柱焊是一种通过将螺纹焊接在工件上来实现连接的方法。
它的原理是利用热力学和材料学的知识，通过加热和压力来实现焊接。
螺柱焊在工业生产中得到广泛应用，可以用于连接金属工件，提高产品的质量和性能。
随着科技的不断进步，螺柱焊技术将继续发展，为工业生产带来更多的便利和效益。
汽车焊接工艺 项目4 螺柱焊操作
储能式电容 放电
螺柱焊
拉弧式电容放 电
螺柱焊
短周期螺柱 焊
特点
大直径螺柱、 薄板焊件+小 长焊接周期 直径螺柱
焊接过程可控 性高。螺柱直 径与板厚比高
小直径短螺 柱厚涂层的 薄壁结构
适用 直径
10-25mm
≤6mm
3-8mm
4-16mm
建筑钢结构、 家电、五金
桥梁化工、 制品、汽车
造船等大型 制造、装修 应用
• 工作任务1 快速安装RSR2500储能式接触螺柱焊机
【任务目标】 快速安装RSR2500储能式接触螺柱焊机。 【工作准备】
1）设备、工具、器材（图4-17）。 设备：RSR-2500储能式接触螺柱焊机。 工具：套筒+六角扳手。 器材：1.4m电源线，3m16接地线，3m焊枪，夹头，试焊螺钉M4。 2）场地设备室：焊接实训室。 3）防护用品：工作服、工作鞋、线手套、护目镜。
汽车焊接工艺
项目4 螺柱焊操作
【知识目标】 1．掌握螺柱焊的原理、特点及应用，焊接工艺参数的选择。 2．熟悉螺柱焊设备的组成、安装、操作使用。 3．掌握螺柱焊的操作要点。
【能力目标】 1．能根据螺柱焊的使用要求，合理选择螺柱焊设备。 2．能够正确安装调试、操作使用螺柱焊设备。 3．能够根据实际生产条件和具体的焊接结构及其技术要求，正确
检查控制柜和送料器气压是否在 5~7Bar
9 显示器 检查显示器是否显示正常
10 其他
检查是否有其他异常情况
表4-6 自动焊枪点检与维护主要内容
3.焊枪定期维护 （1）短期维护(每日) 1）夹头：①及时清渣，以免夹头焊损。 ②夹头松弛及时更换，以免虚焊(另外手动 枪顶杆易焊损) 2）防溅罩或支撑杆：清渣 （2）中期维护(每周或月) 枪头(防溅罩、夹头、接收块)：枪头频繁顶触工件和热胀 冷缩后势必松动，定期严查，但凡松动务必紧固，以免焊接回路上形成间隙导致零件 间误焊 （3）长期维护(每季度或半年) 顶杆(半自动、自动) ：打开接收块盖板，按送料器 控制面板上“顶杆进退键”检查其移动速度，速度偏慢则检查密封圈或添加润滑脂，以 免卡钉甚至顶杆弯折 4.焊枪日常点检 1）夹头、防溅罩或支撑杆无焊渣。 2）用手推放枪头提升下落无干涉。 3）用手旋转枪头零件无松动。 4）支撑杆(自动)位置正确：位于夹头和螺柱之间，且确保螺柱伸长为2~3mm
螺柱焊的结构和工作原理
螺柱焊的结构和工作原理螺柱焊是一种用于连接金属材料的焊接方法，它的结构简单而实用。
螺柱焊由两个部分组成：螺柱以及与其配套的焊接接口。
下面将详细介绍螺柱焊的结构和工作原理。
1. 螺柱结构螺柱是螺柱焊的核心部件，它通常由金属材料制成，具有一定的强度和耐腐蚀性。
螺柱的外表面通常具有螺纹结构，可以与被连接的金属材料产生螺旋形的连接。
螺柱的底部通常有一个圆形或方形的接口，用于焊接接口的连接。
螺柱的顶部通常有一个六角或方形孔，用于固定和旋转。
2. 焊接接口结构焊接接口是与螺柱配套的部件，它通常由焊接金属材料制成。
焊接接口的底部有一个与螺柱底部接口相匹配的凹形结构，用于固定螺柱。
焊接接口的顶部可以根据具体需求设计成不同的形状，以适应多种连接方式。
焊接接口的内部具有一个孔道，用于引导焊接材料的进入，并确保焊接的质量和稳定性。
3. 工作原理螺柱焊的工作原理基于焊接材料的加热和冷却过程，下面将详细介绍螺柱焊的工作原理的几个关键步骤：(1) 准备工作：首先，准备要进行焊接的金属材料，并清洁焊接接口和螺柱的表面。
(2) 固定螺柱：将螺柱插入焊接接口的底部，并使用合适的工具将其固定在位。
确保螺柱与接口紧密连接，以保证焊接的牢固性。
(3) 热源加热：将热源放置在螺柱的顶部，通过加热使螺柱和焊接接口的金属材料变软并部分熔化。
这样可以让螺柱与焊接接口之间形成牢固的连接。
(4) 冷却固化：当螺柱与焊接接口的金属材料达到合适的熔点时，从热源中移除加热，使其逐渐冷却。
在冷却过程中，熔化的金属将重新凝固，并与螺柱的螺纹结构相结合，形成可靠的连接。
总结起来，螺柱焊的工作原理是通过加热螺柱和焊接接口的金属材料，使其部分熔化并重新凝固，从而形成牢固的连接。
螺柱焊结构简单、可靠，广泛应用于各种金属材料的连接，并具有较高的连接强度和抗腐蚀能力。
螺柱焊机的原理及结构
螺柱焊机的原理及结构螺柱焊机是一种金属连接设备，主要用于将金属螺柱固定在金属工件上。
它能够在较短的时间内完成高强度的连接工作，并且连接牢固，具有很大的应用领域，如汽车、机械设备、建筑等。
螺柱焊机的工作原理是通过高频振动和磁控穿透效应实现的。
当螺柱焊机启动后，高频振动装置会产生高频电流，然后通过导电轨道传输到焊接头部，从而形成一个高频电流回路。
金属螺柱和金属工件之间的间隙会形成一个低阻抗环境，使高频电流主要通过这个环境传输，从而产生热量。
金属螺柱经过加热后，会与金属工件融合在一起，形成牢固的连接。
螺柱焊机主要由电源系统、操控系统、高频振动装置和焊接头部等组成。
电源系统是螺柱焊机的核心部件，主要提供高频电流和电压。
它由变压器、整流器、电容器和电感组成。
变压器负责将输入电源的电压调整到需要的电压，并将电流传递给整流器。
整流器将交流电转化为直流电，并通过电容器和电感进行滤波和稳定。
这样，就能够提供稳定的高频电流和电压，保证焊接的质量和效果。
操控系统是螺柱焊机的操作界面，主要由面板、开关、指示灯和控制电路等组成。
面板上设置有启动、停止和调节焊接时间等控制按钮，可以方便地进行操作和控制。
开关和指示灯用于显示设备的工作状态，确保操作的安全和可靠性。
控制电路负责检测和控制电源系统的工作状态，保证焊接的稳定性和一致性。
高频振动装置是螺柱焊机的关键部件，它能够产生高频振动，将能量传递给焊接头部。
高频振动装置由高频发生器、振荡器和传感器组成。
高频发生器产生高频电流信号，通过振荡器将电能转化为机械振动能量，然后通过传感器将振动能量传递给焊接头部。
高频振动装置的性能和稳定性对焊接质量和效果具有重要影响。
焊接头部是螺柱焊机的工作执行部件，它主要由电极、导电轨道和冷却系统等组成。
电极是传递电流和振动能量的部件，通常由导电材料制成。
导电轨道是焊接电流的传输通道，它能够保证电流的稳定传输和均匀分布。
冷却系统主要用于散热，防止设备过热，影响焊接效果。
螺柱焊的焊接原理与操作流程
螺柱焊的焊接原理与操作流程螺柱焊是一种常见的焊接方法，用于将螺栓或螺柱连接到金属结构中。
它通常用于焊接螺纹孔道或洞口，以实现更强大的结构连接。
下面将详细介绍螺柱焊的焊接原理和操作流程。
焊接原理：螺柱焊的原理是通过热力作用使螺柱与基材形成永久连接。
在焊接过程中，焊条产生的热能融化金属，并与基材融合，形成焊缝。
随着焊缝的冷却和凝固，螺柱便与基材牢固连接。
焊接原理类似于其他电弧焊接过程。
操作流程：1.准备工作：首先，安全操作非常重要。
佩戴适当的个人防护设备，如焊接帽、焊接手套、护目镜等。
确保所需的工具和设备都准备好，包括电弧焊机、焊条、螺柱等。
2.准备接头：将待焊接的螺纹孔道或洞口清洁干净，去除任何油、灰尘或锈蚀物。
确保焊接表面平整，以便焊接能够牢固。
3.调整焊机参数：根据焊接材料和厚度，调整电弧焊机的参数，如电流和电压等。
根据焊接手册或经验，选择正确的焊条直径和类型。
4.定位螺柱：将螺柱放置在设计位置，并将其固定在基材上，以防止移动。
确保螺柱与待焊接的孔道或洞口的中心对齐。
5.焊接：点亮电弧，并将焊条的电极保持在离焊接位置约1-2毫米的距离。
保持稳定且均匀的焊接速度，使焊条的熔化金属充满螺柱和基材之间的空隙。
6.完成焊接：一旦焊接完成，停止电弧并移除焊枪。
让焊缝自然冷却，以确保焊缝的牢固性。
如果需要，可以在焊接后对焊缝进行清理和整理。
补充：-焊接过程中要保持连续的焊接，以确保焊缝的质量和强度。
焊接速度不宜过快或过慢，应根据焊条类型和焊接厚度进行调整。
-掌握良好的电弧焊技术非常重要。
焊接时，保持稳定的手的姿势和焊枪的角度，以获得均匀且良好的焊缝质量。
-注意安全，确保工作区域通风良好，以避免有害气体吸入或氧气不够。
确保焊接地线连接牢固且良好接地，以防止触电和其他意外事故。
-使焊接过程中的焊条保持干燥和正确存储，以防止焊缝的质量受到影响。
总结：螺柱焊是一种常用的焊接方法，用于将螺柱连接到金属结构中。
了解焊接原理和正确的操作流程对于获得坚固及高质量的焊接结果至关重要。
(完整版)螺柱焊结构及原理
螺柱焊（stud welding）将螺柱一端与板件 (或管件 )表面接触并通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
螺柱焊钉螺柱焊（ stud welding）是将螺柱一端与板件（或管件）表面接触，通电引弧，待接触面熔化后，给螺柱一定压力完成焊接的方法。
电弧螺柱焊用圆柱头焊钉适用高层钢骨结构建筑、工业厂房建筑、公路、铁路、桥梁、塔架、汽车、能源、交通设施建筑、机场、车站、电站、管道支架、起重机械及其它钢结构等。
简介主要由螺柱焊电源和焊枪组成. 电弧螺柱焊的基本原理是在待焊螺柱与工件间引燃电弧，当螺柱与工件被加热到合适温度时，在外力作用下，螺柱送入工件上的焊接熔池形成焊接接头。
根据焊接过程中所用焊接电源的不同，传统电弧螺柱焊可以分为普通电弧螺柱焊和电容储能电弧螺柱焊两种基本方法螺柱焊原理分析螺柱焊是将金属螺柱或其他紧固件焊接在工件上的方法。
实现螺柱焊接的方法有多种，如：拉弧式螺柱焊、储能式螺柱焊、电阻焊、螺柱焊机、储能式凸焊等。
与之相对应的焊机也有所不同，分别为拉弧式螺柱焊机、电阻焊机、凸焊机等。
[1] 螺柱焊机在国内有多种非正规称法，如种焊机，植焊机，种钉机，植钉机，植焊机，螺钉焊机，螺丝焊机等等，均是指螺柱焊机。
储能式螺柱焊机储能式螺柱焊机采用大容量电容作为焊接能量的来源，通过可控硅精确控制放电时间，以瞬间低电压-强电流的方式将螺柱尖端迅速熔化，使螺柱和工作面间隙快速合并，将螺柱牢固的焊接在工作面上，整个过程持续约 1-3ms。
储能式螺柱焊机的工作原理简图如下：螺柱焊原理图储能式螺柱焊机采用 220V交流电，通过变压器 1降压，再通过整流桥 2将交流电变为直流电，经过双向整流管3和充电电阻向电容 6充电。
由智能芯片精确控制可控硅 5，使储能电容 6瞬间释放全部电量完成整个焊接过程。
储能式螺柱焊机广泛运用于钣金工程、电子业开关柜、试验和医疗设备、食品工业、家电工业、通讯工程、工业全套炊具、办公室和银行设备、投币式督货机、玻璃幕墙结构和绝缘技术等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺柱焊结构及原理
螺柱焊是一种常见的焊接方法，它在工程领域中广泛应用于连接金属构件。
本
文将详细介绍螺柱焊的结构和原理，以及其在实际应用中的一些注意事项。
一、螺柱焊的结构
螺柱焊由两个主要部分组成：螺柱和焊接结构。
螺柱是连接两个或多个金属构
件的关键部分，它通常由高强度合金钢制成。
螺柱的外形通常为圆柱形，两端带有螺纹。
焊接结构则是螺柱的支撑部分，它由金属板材或钢管等材料制成。
在螺柱焊结构中，螺柱通过焊接结构与金属构件连接。
焊接结构通常由焊接板、焊接支撑和螺母等部分组成。
焊接板是将螺柱与金属构件连接的关键部分，它通常由高强度钢材制成，焊接板上有与螺柱螺纹相匹配的孔。
焊接支撑用于支撑焊接板，以确保焊接结构的稳定性。
螺母则用于固定螺柱和金属构件。
二、螺柱焊的原理
螺柱焊的原理是通过焊接将螺柱与金属构件连接在一起，实现结构的稳定性和
强度。
焊接过程中，首先将焊接板与金属构件对准，并使用夹具将其固定。
然后，通过电弧焊接或气焊等方法将焊接板与金属构件焊接在一起。
焊接完成后，使用螺母将螺柱与金属构件固定在一起。
螺柱焊的原理主要有以下几个方面：
1. 焊接板与金属构件的连接：焊接板上的孔与螺柱的螺纹相匹配，通过螺纹连
接将焊接板与金属构件固定在一起。
2. 焊接板与金属构件的焊接：通过焊接将焊接板与金属构件连接在一起，形成
牢固的焊接接头。
3. 螺柱与金属构件的固定：使用螺母将螺柱与金属构件固定在一起，确保连接
的稳定性和强度。
三、螺柱焊的注意事项
在进行螺柱焊时，需要注意以下几个方面：
1. 材料选择：螺柱和焊接结构的材料应具有足够的强度和耐腐蚀性能，以满足
实际工程的要求。
2. 焊接工艺：选择合适的焊接工艺和焊接电流，以确保焊接接头的质量和强度。
3. 焊接质量检查：进行焊接后的质量检查，包括焊缝的外观检查、焊接接头的
力学性能测试等，以确保焊接质量符合标准要求。
4. 螺柱固定力：螺柱与金属构件的固定力应适中，过紧或过松都会影响连接的
稳定性和强度。
5. 环境因素：在螺柱焊过程中，要考虑环境因素对焊接质量的影响，如温度、
湿度等。
总结：
螺柱焊是一种常见的连接金属构件的方法，它通过焊接将螺柱与金属构件连接
在一起，实现结构的稳定性和强度。
在进行螺柱焊时，需要注意材料选择、焊接工艺、焊接质量检查、螺柱固定力和环境因素等。
通过合理的操作和严格的质量控制，可以确保螺柱焊的质量和强度满足工程要求。
