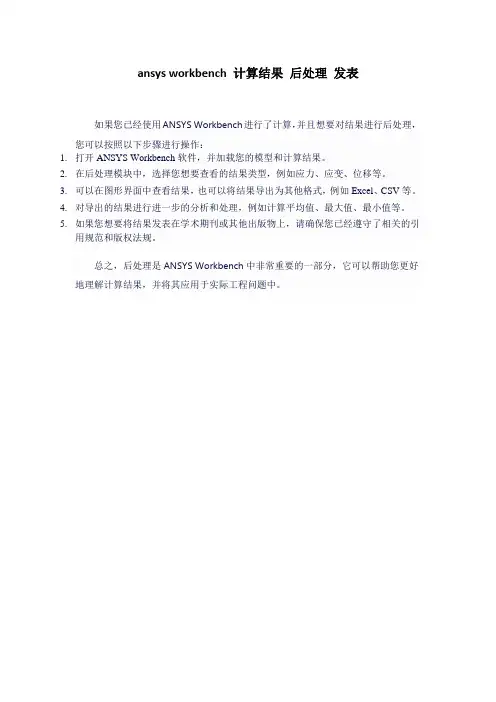

ansys workbench 计算结果后处理发表
如果您已经使用ANSYS Workbench进行了计算，并且想要对结果进行后处理，
您可以按照以下步骤进行操作：
1.打开ANSYS Workbench软件，并加载您的模型和计算结果。
2.在后处理模块中，选择您想要查看的结果类型，例如应力、应变、位移等。
3.可以在图形界面中查看结果，也可以将结果导出为其他格式，例如Excel、CSV等。
4.对导出的结果进行进一步的分析和处理，例如计算平均值、最大值、最小值等。
5.如果您想要将结果发表在学术期刊或其他出版物上，请确保您已经遵守了相关的引
用规范和版权法规。
总之，后处理是ANSYS Workbench中非常重要的一部分，它可以帮助您更好地理解计算结果，并将其应用于实际工程问题中。
ansys contour后处理技巧
ANSYS Contour处理技巧1 用命令jpgprf,500,100,1将背景变为白色；jpgprf,500,100,0 背景变黑2 plotctrls>device option中，把vector mode改为on,画出等值线图；/DEVICE, VECTOR, ON 流线图3 字体：下面分别修改LENGEND,ENTITY，ANNOTATION字体。
! /DEV,FONT,LEGEND,MENU/dev,font,1,Times*New*Roman,700,0,-13,0,0,,,! /DEV,FONT,ENTITY,MENU/dev,font,2,Arial*Black,700,0,-14,0,0,,,! /DEV,FONT,ANNO ,MENU/dev,font,3,Arial,400,0,-17,0,0,,,4 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值，值越大，图中的label越少。
5 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;6 如果不喜欢ansys给出的MX,MN标志，可以用plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off 就可以了。
7 plotctrls>windows controls>windows options/PLOPTS,INFO,2/PLOPTS,LEG1,0/PLOPTS,LEG2,0/PLOPTS,LEG3,1 只保留CONTOUR数值条/PLOPTS,FRAME,0/PLOPTS,TITLE,0/PLOPTS,MINM,0/PLOPTS,FILE,0/PLOPTS,LOGO,0/PLOPTS,WINS,1/PLOPTS,WP,1/PLOPTS,DATE,0/TRIAD,OFF8颜色背景改为渐变灰色 /COLOR,PBAK,ON,1,13网格线框变蓝 /COLOR,OUTL,BLUE9快速去掉窗口的ansys标志用鼠标在图形窗口的ansys标志上右击，出现选择选项，把Date选项去掉，然后在replot一下，就可以将ansys标志去掉。
ANSYS后处理技巧
ANSYS后处理技巧1）ansys后处理结果云图色彩设置问题启动时，preferences中选用graphic device name:win32>3d在应力彩色上点击右键，可以随心所欲地设置各种后处理结果2）在时间历程中改变坐标utility menu>plotctrls>style>graphic>modify axex中可以修改坐标轴的名称3）用ansys出黑白等值线a，用命令jpgprf,500,100,1将背景改为白色b，plotctrls>device option中，指vector model改为on，画出等值线c，plotctrls->style>contour>contour labeling将key vector mode contour labels改为on every nth ele,对n输入一恶鬼数值，值越大，图中的label越少d，plotctrls>style>colors>contour colors ,将所有系列都改为黑色e，如果不喜欢ansys给出的MX,NX标志，在pltctrls>windows contorls>windowsoptions 改为off即可4）窗口改为白色，plotctrls>style>colors>windows colors>即可5)plotctrls>style>colors>reverse video即可，可以将窗口改为白色6）legend（图例，图例说明表，其实就是彩色条）设置项在plotctrls>windows controls>windwos options中，第一项有auto legend和multi legend选项可选，横竖方向7）求解时设置出现警告次数/NERR,100,100,OFF.default设置为5，超过5就不出现solution is done8）运用对称设置后显示时，ok之后还必须悬着plot>element才可出现结果搜索更多相关主题的帖子: ansys后处理。
(完整版)ANSYS基本操作-加载求解结果后处理解析
individual entities by picking 选项只删除模型选定的载荷。
删除载荷（续）
当删除实体模型时, ANSYS 将自动删除其上所 有的载荷
删除线上的均 布压力
自动删除以线为边 界各单元均布压力
实体模型
FEA 模型l
删除载荷（续）
两关键点的扩展位移约束载荷例外：
删除两点的约束
变形动画
以动画方式模拟结构在静力作用下的变 形过程:
Utility Menu: PlotCtrls > Animate > Deformed Shape...
支反力
在任一方向，支反力总和必等于在此方向的载 荷总和。
节点反力列表:
Main Menu: General Postprocessor > List Results > Reaction Solution...
校验载荷
通过 plotting画出载荷:
Utility Menu: PlotCtrls > Symbols ...
• 实体模型载荷显示在几何模型 上 (体、面、线或关键点)
• 有限元模型载荷在画节点或单 元时显示
或通过 listing列表载荷: Utility Menu: List > Loads
加载面力载荷
Main Menu: Solution > -Loads- Apply > Pressure > On Lines
拾取 Line
输入一个压力值 即为均布载荷, 两个数值 定义 坡度压力
加载面力载荷(续)
500
500
L3 VALI = 500
1000
坡度压力载荷沿起始关键点(I) 线性变化到第二个关键点 (J)
ansys入门之四(后处理)
单元能量误差 (SERR)
SERR 是与单元节点上不匹配应力相关的能量. 它是一个基本的误差量度,其余的误差量可由它导 出. SERR 具有能量的单位.
要绘 SERR 等值线, 执行 PLESOL,SERR命令或 采用菜单操作 General Postproc > Plot Results > Element Solu... 通常, 具有最高 SERR单元的网格需要细化. 然而, 因为应力奇异点一般具有较高的 SERR, 切记首先 不要选择这些单元.
概述
在通用后处理器(POST1)中, 有多种方法查看结果 ,有些方 法前面已经述及 在这一章中, 我们将探索另外的两种方法 —拾取查询和路 径操作— 还要为您介绍结果转换,误差估计和载荷工况组 合的概念. 我们也将介绍两种提高效率的工具:
结果查阅器 报告生成器
2
内容包括:
A.拾取查询 B. 结果坐标系 C. 路径操作 D. 误差估计 E. 载荷工况组合
SELF-ASSESSMENT REPORT FOR THE ASSESSMENT OF UNDERGRADUATE TEACHING
后处理
11
...路径操作
2. 将数据映射到路径上 General Postproc > Path Operations > Map onto Path… (或 PDEF 命令) 选定需要的量, 诸如 SX. 为选定的量加入一个用于绘图和列表的标签. 如果需要,您可以显示这一路径. General Postproc > Path Operations > Plot Paths (或键入命令 /PBC,PATH,1 续之以 NPLOT 或 EPLOT命令)
计算结果后处理及分析_ANSYS FLUENT 16.0超级学习手册_[共2页]
![计算结果后处理及分析_ANSYS FLUENT 16.0超级学习手册_[共2页]](https://img.taocdn.com/s3/m/869312e531126edb6e1a1077.png)
392 第11章 离散相的数值模拟图11-44 迭代残差曲线图11.3.4 计算结果后处理及分析（1）选择Results →Graphics 选项，打开Graphics and Animations 面板。
（2）双击Graphics 中的Contours 选项，打开Contours 对话框，如图11-45所示。
单击Display按钮，弹出压力云图窗口，如图11-46所示。
由压力云图可以看出，喷流塔底部压力最大，越往上压力越小。
（3）重复步骤（2）的操作，在Contours of 的第一个下拉列表中选择Velocity 选项，单击Display按钮，弹出速度云图，如图11-47所示。
由速度云图可以看出，速度呈条纹状分布，这是烟气与喷流液滴相互作用的结果。
（4）重复步骤（2）的操作，在Contours of 的第一个下拉列表中选择Discrete Phase Model 选项，在第二个下拉列表中选择DPM Concentration 选项，单击Display 按钮，弹出离散相的质量分数云图，如图11-48所示。
由质量分数云图可以明显看出浆料喷流形成的流线，喷流塔内浆料浓度最大处可达16 kg/m 3。
（5）回到Graphics and Animations 面板，双击Particle Tracks 选项，打开颗粒轨迹绘制对话框，如图11-49所示。
选中Release from Injections 下的所有选项，单击Display 按钮，显示离散相的运动时间，如图11-50所示。
液滴从喷口落至喷流塔底部所需的最长时间为2.96 s 。
图11-45 设置压力云图。
ANSYS后处理方法
✧云图、等值图（线、面）、矢量图✧结果的查询✧结果的标注✧结果的列表及排序✧动画的制作（ANIM、AVI格式）✧切片图✧剖面图✧图形的透明处理✧图形的纹理ANSYS基础培训基本后处理方法:1.图片的抓取方法方法1：在后处理中，画出结果（如应力或变形结果），然后在Utility Menu>Capture Image，对出现的图形窗口，点击File>Save as 存储为××.bmp。
将图片的背景改为白色的方法：Utility Menu>PlotCtrls>Style>Colors>Reverse Video方法2：（另一种更好的抓图方法）Utility Menu>Hard Copy>To File出现Graphics Hard Copy工具条可以选择图形的格式为BMP、Postscript、TIFF、JPEG、PNG（5.7）；Reverse Video打开，则存储的图片为反色的图片，若关闭则不进行反色，按当前显示的图形进行存储。
Save to: 后面的名称为存储的名称，自动命名及编号，为jobname000.bmp（后面为001、002等等），点取OK，或Apply则自动存储在当前的工作目录下。
2．等值线图的制作方法：进入ANSYS时的Graphics device name选择为win32c或win32（WINDOW NT 或WINDOWS2000系统）。
对UNIX系统选择为X11C或X11。
在Utility Menu>PlotCtrls> Device Options中选择V ector mode(wireframe)为ON在后处理中画出的结果即为等值图。
3．动画格式的转换现在ANSYS默认的动画格式为AINM格式，它的好处是信息量大，在播放动画时允许对模必须型进行旋转（进入ANSYS时的Graphics device name选择为3D），但在WINDOWS系统不能直接播放，需要有播放工具。
ansys后处理及问题汇总
ansys后处理及问题汇总后处理第一节基本知识对模型进行有限元分析后，通常需要对求解结果进行查看、分析和操作。
检查并分析求解的结果的相关操作称为后处理。
用ANSY$软件处理有限元问题时，建立有限元模型并求解后，并不能直观地显示求解结果，必须用后处理器才能显示和输出结果。
检查分析结果可使用两个后处理器：通用后处理器POSTl和时间历程后处理器POST26。
输出形式可以有图形显示和数据列表两种。
一、通用后处理器POST1这个模块用来查看整个模型或者部分选定模型在某一个时刻(或频率)的结果。
对前面的分析结果能以图形、文本形式或者动画显示和输出，如各种应力场、应变场等的等值线图形显示、变形形状显示以及检查和解释分析的结果列表。
另外还提供了很多其他功能，如误差估计、载荷工况组合、结果数据计算和路径操作等。
进入通用后处理器的路径为GUI：Main Menu>General Postproc。
1．将数据结果读入数据库要想查看数据，首先要把计算结果读入到数据库中。
这样，数据库中首先要有模型数据(节点和单元等)。
若数据库中没有数据，需要用户单击工具栏上的“KESUM DB”按钮(或输XRESUME命令，或GUI 菜单路径：Utility Menu>File>Resume Jobname．db)读取数据文件Jobname.db．数据库包含的模型数据应与计算模型相同，否则可能会无法进行后处理。
默认情况下，ANSYS会在当前工作目录下寻找以当前工作文件命名的结果文件，若从其他结果文件中读入结果数据，可通过如下步骤选定结果文件。
运行Main Menu>General Postproc>Data & File Opts命令，弹出DataandFileOptions(数据和文件选项)对话框，如图6—1所示。
在此对话框中选择后处理中将要显示或列表的数据，如节点／单元应力、应变。
此外，还要选择包含此结果的数据文件，对于结构分析模型，选择*rst文件，单击OK按钮则所选择的文件读入到数据库。
ANSYS求解后处理
6. 在小孔周围的11号面上施加1000 psi 的压力: – Main Menu > Solution > -Loads- Apply > -Structural- Pressure > On Areas + • 拾取 11号面, 按 [OK] • 设置VALUE = 1000, 按 [OK] 7. 选择PCG求解器: – Main Menu > Solution > -Analysis Type- Sol’n Control ... • 打开 “Sol’n Options”选项 • 选择 “Pre-Condition CG”求解器, 按 [OK] 8. 存储数据库文件并求解: – 在工具条上拾取 “SAVE_DB” (或选择: Utility Menu > File > Save as Jobname.db) – Main Menu > Solution > -Solve- Current LS • 按[OK]
三维支架
加载和求解
说明 • 在下图所示的三维支架上施加载荷，并用PCG迭代求解器求解. 模型已用20节点的 SOLID95 划分了网格, 杨氏模量为30e6 psi.
载荷
1. 用 “bracket-3d”作为作业名，进入ANSYS。 2. 恢复 “bracket-3d.db1”数据库文件 : – Utility Menu > File > Resume from … • 选择 “bracket-3d.db1”数据库文件,按 [OK] 3. 进入求解器，约束孔表面法线方向的移动: – Main Menu > Solution > -Loads- Apply > -Structural- Displacement > -Symmetry B.C.- On Areas + • 拾取圆孔的面 (面号为 3, 4, 5, 6),按 [OK]
ansyscontour后处理技巧
ansyscontour后处理技巧ANSYS Contour处理技巧1 ⽤命令jpgprf,500,100,1将背景变为⽩⾊；jpgprf,500,100,0 背景变⿊2 plotctrls>device option中，把vector mode改为on,画出等值线图；/DEVICE, VECTOR, ON 流线图3 字体：下⾯分别修改LENGEND,ENTITY，ANNOTATION字体。
! /DEV,FONT,LEGEND,MENU/dev,font,1,Times*New*Roman,700,0,-13,0,0,,,! /DEV,FONT,ENTITY,MENU/dev,font,2,Arial*Black,700,0,-14,0,0,,,! /DEV,FONT,ANNO ,MENU/dev,font,3,Arial,400,0,-17,0,0,,,4 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输⼊⼀个数值，值越⼤，图中的label越少。
5 plotctrls>style>colors>contour colors,将所有的系列都改为⿊⾊;6 如果不喜欢ansys给出的MX,MN标志，可以⽤plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off 就可以了。
7 plotctrls>windows controls>windows options/PLOPTS,INFO,2/PLOPTS,LEG1,0/PLOPTS,LEG2,0/PLOPTS,LEG3,1 只保留CONTOUR数值条/PLOPTS,FRAME,0/PLOPTS,TITLE,0/PLOPTS,MINM,0/PLOPTS,FILE,0/PLOPTS,LOGO,0/PLOPTS,WINS,1/PLOPTS,WP,1/PLOPTS,DATE,0/TRIAD,OFF8颜⾊背景改为渐变灰⾊ /COLOR,PBAK,ON,1,13⽹格线框变蓝 /COLOR,OUTL,BLUE9快速去掉窗⼝的ansys标志⽤⿏标在图形窗⼝的ansys标志上右击，出现选择选项，把Date选项去掉，然后在replot⼀下，就可以将ansys标志去掉。
ansys通用后处理
精品课件
观察
• 画出非平均（ unaveraged ）应力等值线，例如，画出单元应力 而不是节点应力。
• 显示每个单元的应力 • 寻找单元应力变化大的区域，这些区域应进行网格加密。
（在MeshTool中对网格加密非常方便， MeshTool 在前面的 内容中已介绍。）
在这一课只讨论通用后处理器
精品课件
3
结果的绘图和列表
4-5. 介绍静力分析结果后处理Βιβλιοθήκη 五个步骤Objective
静力分析结果后处理的步骤主要包括:
Guidelines
1. 绘变形图 2. 变形动画 3. 支反力列表 4. 应力等值线图 5. 网格密度检查
精品课件
绘变形图
绘出结构在静力作用下的变形结果:
精品课件
关于PowerGraphics的说明
• PowerGraphics 特点:
• 快速重画、图形轮廓分明。 • 模型显示光滑、具有相片的真实感。
• 支持单元类型（ lines、pipes、elbows、 contact 等单元） 和几何实体 （ lines、areas、 volumes 等）。
精品课件
后处理
...路径操作
• ANSYS 允许您定义多条路径, 您只需为 每条路径指定一个唯一的路径名. 一次 只能有一条路径被激活.
• 除绘图和列表外, 还有许多其它的路径 功能,包括: – 应力线性化 — 在压力容器工业中 用于将沿某一路径上的应力分解为 膜应力及弯曲应力分量. – 计算功能 — 在断裂力学中用于计 算J-积分和应力集中因子. 在热分 析中用于计算越过某一路径的散失 或获得的热量. – 点积和叉积— 在电磁分析的矢量操 作中有广泛应用.
ANSYS后处理经验
ANSYS后处理1.ANSYS后处理时如何按灰度输出云图？1）你可以到utilitymenu-plotctrls-style-colors-window colors试试2）直接utilitymenu-plotctrls－redirect plots2 将云图输出为JPG菜单->lotCtrls->Redirect Plots->To JPEG Files3.怎么在计算结果实体云图中切面?命令流/cplane/type图形界面操作<1.设置工作面为切面<2.PlotCtrls-->Style-->Hidden line Options将[/TYPE]选项选为section将[/CPLANE]选项选为working plane4.非线性计算过程中收敛曲线实时显示solution>load step opts>output ctrls>grphsolu track>on5.运用命令流进行计算时,一个良好的习惯是:使用SELECT COMMEND后.........其后再加上ALLSEL.........6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值如你plnsolv,s,eqv则 SMX与SMN分别代表最大值等效应力和最小值等效应力如你要看的是plnsolv,u则SMX与SMN分别代表位移最大值和位移最小值不要被S迷惑mx(max)mn(min)7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？在ansys output windows 有 force convergence value值和 criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是:FL2：不平衡力的2范数 FCRIT：不平衡力的收敛容差，如果前者大于后者说明没有收敛，要继续计算，当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT希望你现在能明白8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ANSYS Contour处理技巧
1 用命令jpgprf,500,100,1将背景变为白色；
jpgprf,500,100,0 背景变黑
2 plotctrls>device option中，把vector mode改为on,画出等值线图；
/DEVICE, VECTOR, ON 流线图
3 字体：下面分别修改LENGEND,ENTITY，ANNOTATION字体。
! /DEV,FONT,LEGEND,MENU
/dev,font,1,Times*New*Roman,700,0,-13,0,0,,,
! /DEV,FONT,ENTITY,MENU
/dev,font,2,Arial*Black,700,0,-14,0,0,,,
! /DEV,FONT,ANNO ,MENU
/dev,font,3,Arial,400,0,-17,0,0,,,
4 plotctrls>style>contour>contour labeling, 将key vector mode contour labels设为on every Nth ele,对N输入一个数值，值越大，图中的label越少。
5 plotctrls>style>colors>contour colors,将所有的系列都改为黑色;
6 如果不喜欢ansys给出的MX,MN标志，可以用plotctrls>window controls>window options把它们去掉，将MINM 后的Mix-Min Symbols改为off 就可以了。
7 plotctrls>windows controls>windows options
/PLOPTS,INFO,2
/PLOPTS,LEG1,0
/PLOPTS,LEG2,0
/PLOPTS,LEG3,1 只保留CONTOUR数值条
/PLOPTS,FRAME,0
/PLOPTS,TITLE,0
/PLOPTS,MINM,0
/PLOPTS,FILE,0
/PLOPTS,LOGO,0
/PLOPTS,WINS,1
/PLOPTS,WP,1
/PLOPTS,DATE,0
/TRIAD,OFF
8颜色
背景改为渐变灰色 /COLOR,PBAK,ON,1,13
网格线框变蓝 /COLOR,OUTL,BLUE
9快速去掉窗口的ansys标志
用鼠标在图形窗口的ansys标志上右击，出现选择选项，把Date选项去掉，然后在replot一下，就可以将ansys标志去掉。
此方法也可以用于将后处理的应力数值条移到图形的底部、上部、左部或右部。
如果用鼠标在图形窗口上右击没有反映，可以按住键盘的shift＋ctrl＋delete键，在右击鼠标即可。
/UDOC,1,DATE,0
/UDOC,1,CNTR,LEFT
10数值条数量及颜色
/CONT,1,7,AUTO。
