8255A的部分技术参数
8255A芯片
8255A芯片8255A芯片是一种集成了并行输入/输出接口功能的芯片，由Intel公司推出。
它具有三个可编程I/O端口，每个端口都可以配置为输入或输出。
它提供了高度灵活性和可编程性，使其成为许多数字系统中常用的接口芯片。
8255A芯片的主要特点如下：1. 并行接口：8255A芯片具有三个并行I/O端口，即A、B和C端口。
每个端口都有8位，可以单独配置为输入或输出。
2. 可编程：8255A芯片可以通过编程来配置其各个端口的功能。
通过写入控制字寄存器，可以设置端口的工作模式，如输入模式、输出模式、双向模式等。
3. 单独I/O地址：8255A芯片具有单独的I/O地址，通过在I/O地址总线上设置相应的地址来访问芯片的寄存器。
4. 简化接口设计：8255A芯片的引脚数量相对较少，使得系统设计更加简化和便捷。
它可以直接与微处理器或其他逻辑芯片相连接，提供了与外部设备的接口。
5. 高可靠性：8255A芯片采用了逻辑门阵列和静态RAM组成的结构，具有较高的可靠性和稳定性。
8255A芯片的主要应用领域包括：1. 工业自动化系统：8255A芯片可以用于工业控制和自动化系统中，作为输入和输出设备的接口。
例如，它可以与传感器和执行器连接，实现对设备的监控和控制。
2. 仪器设备：8255A芯片可以用于仪器设备中，提供与外部设备的数据交换和控制接口。
例如，它可以用于示波器、频谱分析仪等设备中。
3. 计算机外部设备：8255A芯片可以用于计算机外部设备的接口，如打印机、磁盘驱动器等。
它可以实现对这些设备的数据传输和控制。
4. 数据采集系统：8255A芯片可以用于数据采集系统中，用于接收传感器的模拟信号并将其转换为数字信号。
总之，8255A芯片是一种功能强大的并行输入/输出接口芯片，具有灵活的配置和简化的接口设计。
它在工业自动化、仪器设备、计算机外部设备等领域具有广泛的应用。

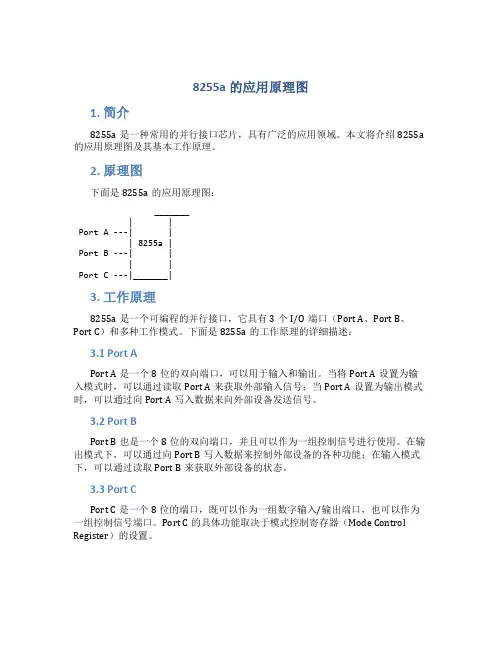

8255a的应用原理图
8255a的应用原理图1. 简介8255a是一种常用的并行接口芯片，具有广泛的应用领域。
本文将介绍8255a 的应用原理图及其基本工作原理。
2. 原理图下面是8255a的应用原理图：_______| |Port A ---| || 8255a |Port B ---| || |Port C ---|_______|3. 工作原理8255a是一个可编程的并行接口，它具有3个I/O端口（Port A、Port B、Port C）和多种工作模式。
下面是8255a的工作原理的详细描述：3.1 Port APort A是一个8位的双向端口，可以用于输入和输出。
当将Port A设置为输入模式时，可以通过读取Port A来获取外部输入信号；当Port A设置为输出模式时，可以通过向Port A写入数据来向外部设备发送信号。
3.2 Port BPort B也是一个8位的双向端口，并且可以作为一组控制信号进行使用。
在输出模式下，可以通过向Port B写入数据来控制外部设备的各种功能；在输入模式下，可以通过读取Port B来获取外部设备的状态。
3.3 Port CPort C是一个8位的端口，既可以作为一组数字输入/输出端口，也可以作为一组控制信号端口。
Port C的具体功能取决于模式控制寄存器（Mode Control Register）的设置。
4. 工作模式8255a提供了多种工作模式，可以根据具体的应用需求进行配置。
下面是常用的工作模式介绍：4.1 单工模式在单工模式下，Port A、Port B和Port C分别用作输入或输出。
这种模式适用于只需进行一方向数据传输的场合。
4.2 双工模式在双工模式下，Port A和Port B既可以作为输入，也可以作为输出。
这种模式适用于需要双向数据传输的场合。
4.3 脉冲输出模式在脉冲输出模式下，Port A和Port B可以作为脉冲输出端口。
这种模式适用于需要生成特定频率或脉冲序列的场合。
7.3.1 Intel8255A(13)
A组控制电路控制A组，B组控制电路对B组进行控制。两 组控制电路都由控制字寄存器和控制逻辑组成。控制字寄存 器接收CPU送来的控制字，用于决定8255A的工作模式，控 制逻辑用于对8255A工作模式的控制。 （3）读写控制逻辑：这部分电路可以接收MCS - 51送来 的读写命令和端口地址，用于控制对8255A的读写，并通过A 组控制电路和B组控制电路实现对数据、状态和控制信息的 传送。 （4）数据总线缓冲器：这是一个双向8位缓冲器，用于传 送MCS－51和8255A间的控制字、状态字和数据字。数据总 线缓冲器可直接与单片机的8位数据总线相连。 2、 8255A的引脚 8255A采用NMOS工艺制作，有40个引脚，双列直插封 装，其引脚排列图如下：
（2）C口按位置位／复位控制字
在传送数据时，C口常常用于作A口和B口的联络信号 线。此时，C口应设置为输出方式，利用按位置位／复位控 制字，可以将C口的某一位置1或清零（对C口进行置1或清 零，不是写入端口C，而是将按位置位／复位控制字写入控 制端口）。其位格式如图所示。
教材P252[例7.3]
三、 8255A的工作方式 8255A共有方式0、方式1和方式2，三种工作方式。其 中，方式0为基本输入／输出方式，方式1为选通输入／输出 方式，方式2为双向传送方式。A口可以工作在方式0、方式1 和方式2中的任何一种方式，而B口只能工作在方式0或方式1。 C口常常为A口和B口传送数据时提供联络信号（即控制信号 和状态信号）。 1、方式0——基本输入／输出方式 工作在方式0时，将3个端口分为两个8位端口：A口和B 口；两个4位端口：C口的高4位和低4位。可定义为输入口或 输出口，共有16种组合。单片机可对任一端口读／写。进行 无条件传送数据时，8255A工作在方式0，进行的数据传送 不需使用应答信号，只要接口能实现输入缓冲和输出锁存， 数据便可正确地传送。当进行查询方式传送数据时，需要使 用应答信号，必须由软件自行定义C口的某些线作联络信号 线，以实现A口、B口在查询方式时数据的正确传送。
第九章 可编程并行接口8255A
D4 ： PA口的输入/输出选择
0 输出 1 输入
D3 ：
PC.7~ PC.4的 输入/输出选择
0 输出
1 输入
0 PB口的工作方式0
D2 ：PB口的工作方式选择
1 PC口的工作方式1
D1 ： PB口的输入/输出选择
0 输出
1 输入
D0 ：
PC.3~ PC.0的 输入/输出选择
D6 D5 D4 D3
方式2
8. 8255应用举例 例1. 某系统要求使用8255的PA口工作于方式1作 输入，PB口工作于方式0作输出，PC口高4位做联络 信号线后剩余的I/O线做输入、低4位输出。设8255端 口地址为60 H～63H 控制字为 10111000B＝0B8H 初始化程序为： MOV AL, 0B8H OUT 63H, AL
PA口 PB口 PC口 控制口
40H 41H 42H 43H
某端口地址为 40H,哪个端口的? 其余端口地址?
PA口 PB口 PC口 控制口
40H 42H 44H 46H
2. 8255A的工作方式 方式 0：基本输入/输出方式（无条件传送方式）， PA 、PB、PC口均可工作在此方式。
方式 1：选通输入/输出方式（有条件传送方式或 中断）， PA 、PB可工作在此方式，此时 PC口为PA 、PB口提供控制和联络信号。
输出(以PB口为例） OBF(PA口PC.7,PB口 PC.1)当CPU执行OUT 指令，将数据送到PB 口的数据缓冲器时 OBF=0(约0.3us)的负 脉冲，利用下降沿将 数据锁在PB口输出锁 存器，并启动外设。
ACK(PA口PC.6,PB口 PC.2)当外设接收到数 据后向8255回送一个 应答信号，同时使 OBF变高，OBF的上 升沿使ACK变高。

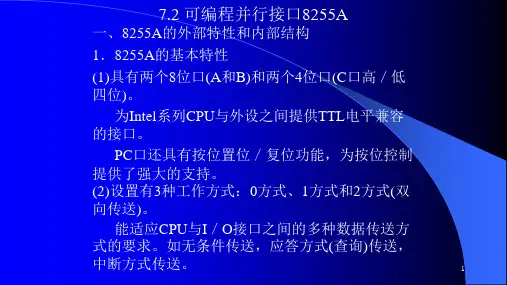

第五章可编程并行通信接口8255A
STROBE： 数据选通。用于将DB上的数据打入 打印机内部的数据输入寄存器。
BUSY： 打印机忙
ASK：
打印机准备接收数据
27
由并行打印机接口数据传送时序可知，在=1时打 印机“忙”，不能接收CPU的新数据，只有在=0时才 能接收新数据。因此可以描述数据打印过程如下：
28
当CPU通过接口要求打印机打印数据时，首 先查看BUSY信号，若BUSY=0，则将数据通过DB 送往接口。 等数据在与打印机连接的数据引脚上稳定后， CPU再发一个选通信号STROBE，将该数据存入打 印机内部的数据输入寄存器。并由STROBE的上升 沿使打印机的信号BUSY=1，即“忙”。(注意： 可见打印机的BUSY信号的置1不是打印机完成的 ，而是由STROBE信号引起的)。 待打印机处理完该数据后，它产生信号ACK=0 ，表示打印机准备就绪。同时ACK的前沿或后沿( 可任选)使BUSY=1，即“闲”。此时一个数据的 传送过程结束。可进行下一个数据的传送。
例：将PC口的PC2引脚置位的程序段： MOV DX，303H ；8255A控制口地址 MOV AL，05H ；使PC2＝1的控制字 OUT DX，AL ；送到控制口 如果要使该引脚复位，则用下列程序段实现： MOV DX，303H ；8255A控制口地址 MOV AL，04H ；使PC2＝0的控制字 OUT DX，AL ；送到控制口
4
②面向I／O设备的信号线有：
PA0一PA7：端口A的输入/输出线 PB0一PB7：端口B的输入/输出线
PC0一PC7：端口C的输入/输出线
注： Ⅰ. A、B口只作输入/输出的数据口，有时也可 用于读取外设的状态信号(如打印机的“忙”状态) ，但它们都不是专门的状态口。
_8255A芯片
10.2.2
8255A的工作方式
2.8255A的工作方式 (3)方式2 8255A的另一种工作方式为带选通双向总线I/O 方式，所以方式2又称为双向传输方式。且只有A 口可以工作在这一方式下，A口为输入输出数据端， 输入、输出均可锁存，既可以发送数据，也可以 接收数据，握手联络信号和A口在方式1下的输入 或输出时的握手联络信号分别相对应，输入输出 时的中断请求都共用PC3。这是一个“或”逻辑， 即PC6置“l”时，输出缓冲器为“空”可引起中断， PC4置“l”时输入缓冲器“满”也能引起中断。
8255A的工作方式
1.8255A控制字和状态字 (1)方式控制字 例9.1 写入方式控制字： 要求：A端口：方式0输入 B端口：方式0输出 C端口高半部：输出，C口低半部：输入 对8255A初始化，并从A口输入数据，取反后， 输出到B口 假设：A、B、C的端口地址为40H、41H、42H， 控制口的地址为43H。
10.2.2
8255A的工作方式
2.8255A的工作方式 (2)方式1 方式1输入引脚：A端口
PA7~PA0
INTEA
数据选通信号 表示外设已经准备好数据
STBA IBFA INTRA
PC4 PC5
PC3
输入缓冲器满信号 表示A口已经接收数据
中断允许触发器
中断请求信号 请求CPU接收数据
10.2.2
B组控制低4位PC0～PC3
10.2.1

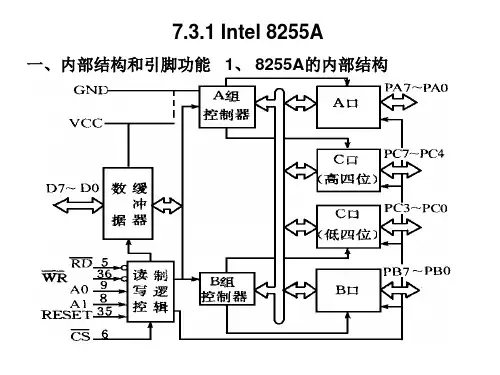

8255A的内部结构和引脚
1.8255A的内部结构 各端口的功能如下表：
3个端口的功能 工作方式 0 1 2 A口功能 基本输入/输出 输入不锁存，输出锁存 应答式输入/输出 输入/输出均锁存 应答式双向输入/输出 输入/输出均锁存 B口功能 同A口 同A口 X C口功能 同A 作为A、B口 的联络线 作为A口的 联络线
可编程外围接口芯片8255A及其应用
方式2的方式控制字
D7 D6 D5 D4 D3 D2 D1 D0 1 1
端口A 方式
B组方式
0=方式0 1=方式1
PC2~PC0 1=输入 0=输出
端口B 1=输入 0=输出
方式2的控制信号
PC3 PA7 ~PA0
INTE1 INTE2 WR INTRA
PC7 PC6
PC4 PC5
OBFA ACKA STBA IBFA
二、 8255A的控制字
8255A控制字分为两类。
芯片各端口的方式选择控制字，它可以 使8255A的3个数据端口工作在不同的工作 方式。 C端口置位/复位控制字，它可以使C端口 中的任何一条口线进行置位或复位，而不 影响其他各位的状态。
1.方式控制字
2. 端口C置1/0控制字
D7 D6 D5 D4 D3 D2 D1 D0 0 000 001 010 011 100 101 110 111 PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7 1=置1 0=置0
输出缓冲区满信号 外设收到数据,发响应信号 外设准备好数据,发选通信号 8255A收到数据,向外设 发输入缓冲区满信号
RD
PC2~PC0
I O
方式2时序
WR
OBFA INTRA ACKA STBA 3 tSIB IBFA 8 7 输入有效 输出数据 输出有效 输入数据 4 tSIT 5 6 1 2 tWOB tWIT tAOB
X
X
X
X
X
INTEB
IBFB
INTRB
2）方式1输出
① OBF（Output Buffer Full）输出缓冲器满信号， 低电平有效，输出。当它为低电平时，表示CPU 已将数据写到8255A的指定输出端口，即数据已 被输出锁存器锁存，并出现在端口数据线 PA7~PA0或PB7~PB0上，通知外设可将数据取 走。 ② ACK（Acknowledge）：外设的应答信号，低 电平有效，由外设送给8255A。当它为低电平时， 表示CPU输出到8255A的A口或B口的数据已被外 设接受。
并行接口芯片8255A
8255A的控制字-- C口置位/复位字
D7 0
D6 0
D5 0
D4 0
D3 L2
D2 L1
D1 L0
D0 1/0
L2L1L0写入位编码 注意：C口置位/复位字是对C口的操作 ，但必须写入控制口 可以方便地将C口任意一位置1或清0
14
8255A的工作方式----方式0
特点：
（1）任何一个端口可作为 方式0输入，也可作为 方式0输出 。 （2）各端口的输入和输出，有 16种不同的排列 组合。
同步传送：发送方和接收方的动作由一个时序信号 管理，CPU不需要查询外设
方式0的使用场合：
15
例：A口接一组开关，B口接一组灯，将A口开关状态 读入，送B口输出去 控制灯 方式字：1001X00X; 如10010000 初始化 MOV AL, 90H OUT PORT_C, AL IN AL, PORTA OUT PORTB, AL
微机原理与接口技术

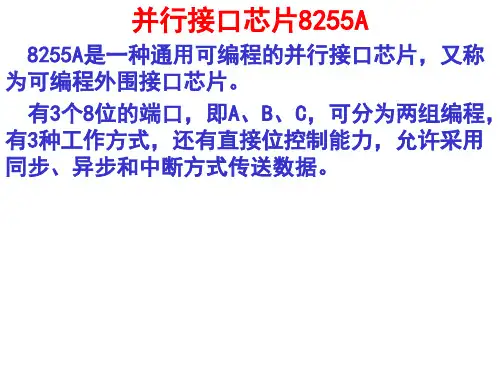

并行接口芯片8255A
8255
概述 8255内部结构 8255外部引脚 8255控制字
8255工作方式
应用举例
2
8255A高清中文资料(说明书+电路图+使用例子+参考程序)
8255A高清说明书+应用举例+参考程序目录8255A中文资料(可编程外围接口) (2)8255A内部结构原理图 (2)引脚介绍 (3)基本操作 (4)1.A、B、C端口的工作方式控制 (4)2.C端口位的控制 (6)8255A模式概括 (7)元件使用条件及相关参数 (7)8255A使用的基本流程 (8)应用举例 (9)控制程序的编写 (10)地址计算 (10)控制器地址计算 (11)端口A写入地址计算 (11)端口B写入地址计算 (12)端口C写入地址计算 (12)参考程序 (12)8255A说明书+应用举例+参考程序8255A中文资料(可编程外围接口)目前网络上基本都是说8255A是Intel公司生产的，但是实际上AMD公司也生产该品牌，在网上也可以查到AMD生产的8255A芯片的说明书。
从AMD的8255A 说明书可以看出，该芯片主要用于军用。
因此下文介绍的8255A忽略生产公司。
8255A是一款可编程的I/O芯片。
它有24个I/O引脚，这些引脚可以大致分为两组，每组12个。
该芯片有3中工作模式。
该芯片的第一种模式（模式0），每组I/O口可以分为8+4的形式，并可以配置为输入或输出模式。
第二种模式（模式1），每组可以设置为8位输入或输出模式，剩下的4个引脚中的3个用于传递握手信号以及中断信号。
第三种工作模式（模式2）是双向总线模式，A组的8个引脚作为双向总线的输入以及输出，C组的5条线作为握手信号线。
8255A内部结构原理图图1上图形象表述了8255A的内部结构，其中左侧基本为控制引脚，右侧为输入。
微机原理CH6 可编程外围接口芯片8255A及应用(ok)
第六章
2、方式 1（选通输入/输出工作方式） 适用场合 查询方式或中断方式的数据传送。如：与打印机的接 口。 方式1的基本功能 ① 两个选通的8位数据端口，可输入或输出 ； ② 每个端口有三条控制线（C口提供，固定指定的，不 能用程序改变） ③ 若只有一个口工作在方式1，余下的13位可工作在方 式0； ④ 方式1的两个8位数据口的输入、输出数据都能锁存。
PB7~PB0
PC1
INTE B PC2
OBFB ACKB
PC0 WR
INTRB
29
第六章
各控制联络信号的含义
① OBF (Output Buffer Full)：输出缓冲器满信号 8255A送给外设的选通信号，低电平有效。 当它为低电平时，表示CPU已将数据写到8255A的指定 输出端口，外设可以将数据取走。OBF 由输出命令 WR 的上 升沿置成低电平，而外设应答信号 ACK 将其恢复成高电平。 PC7输出A口的输出缓冲器满信号，PC1输出B口的输出缓冲 器满信号。 ② ACK (Acknowledge)：外设的应答信号 低电平有效，由外设送给8255A。 当它为低电平时，表示CPU输出到8255A的A口或B口的 数据已被外设取走。PC6输入A口的应答信号，PC2输入B口 的应答信号。
8255
4
第六章
二、8255A的结构和功能
5
第六章
1、数据端口A、B和C
8255A内部包含3个8位的输入输出端口A、B和 C，通过外部的24根线与外设交换数据或通信联络( 其中C口被分成C口上半部分和C口下半部分)，C口 又可分为两个4位端口。
6
第六章
每个数据端口在不同的工作方式下的具体功能：
中断允许信号
并行接口芯片8255A
控制字介绍
01
02
03
控制字是用来设置8255a芯片工 作模式的16位二进制数。
控制字的格式为：XXXX XXXX XXXX XXXXXXXX。其中，最高 位是读/写控制位，中间4位是端 口C的置位/复位控制位，接下来 的4位是端口B的控制位，最后4 位是端口A的控制位。
控制字的写入顺序是先写高位， 再写低位。
03
目前，8255a芯片已经被广泛 应用于各种领域，成为计算机 和电子工程中重要的接口芯片 之一。
02 8255a芯片工作原理
芯片内部结构
ห้องสมุดไป่ตู้
01
三个并行I/O端口：端口A、端口B和端口C，每个端口都有 8个位。
02
一个控制寄存器：用于设置芯片的工作模式和控制信号的 输入。
03
一个数据总线：用于数据传输。
工作模式介绍
模式0
基本输入输出模式。在这种模式 下，端口A、B和C都可以被配置 为输入或输出模式，通过控制字 来选择。
模式1
选通I/O模式。在这种模式下，端 口A和B被配置为输出模式，端口 C被配置为输入模式。
模式2
双向I/O模式。在这种模式下，所 有三个端口都可以被配置为双向 模式，即既可以输入也可以输出。
并行接口芯片8255a
目录
CONTENTS
• 8255a芯片概述 • 8255a芯片工作原理 • 8255a芯片编程 • 8255a芯片应用实例 • 8255a芯片与其他芯片比较 • 8255a芯片未来发展展望
01 8255a芯片概述
芯片功能介绍
01
8255a是一款并行接口芯片，主要用于实现并行数据 传输和控制。
优点
支持多种游戏控制器，传输速度快， 响应速度快，提高游戏体验。
8255a简介
第九章并行通信接口与8255A【回顾】微机系统结构及控制信号的名称和作用。
【本讲重点】I/O接口概述，CPU与I/O接口，I/O接口与系统的连接。
8255A芯片的使用。
9.1 CPU与外设之间的数据传输一．CPU与I/O接口接口电路按功能可分为两类：①使微处理器正常工作所需要的辅助电路：时钟信号或中断请求等；②输入/输出接口电路：CPU与外部设备信息的传送（接收、发送）。
最常用的外部设备：如键盘、显示装置、打印机、磁盘机等都是通过输入/输出接口和总线相连的，完成检测和控制的仪表装置也属于外部设备之列，也是通过接口电路和主机相连。
1．为什么要用接口电路：需要分析一下外部设备的输入/输出操作和存储器读/写操作的不同之处:存储器都是用来保存信息的，功能单一，传送方式单一（一次必定是传送1个字节或者1个字），品种很有限(只有只读类型和可读/可写类型)，存取速度基本上和CPU的工作速度匹配.。
外部设备的功能多种多样的（输入设备，输出设备，输入设备/输出设备），信息多样（数字式的，模拟式的），信息传输的方式（并行的，串行的），外设的工作速度通常比CPU的速度低得多，而且各种外设的工作速度互不相同，这也要求通过接口电路对输入/输出过程起一个缓冲和联络的作用。
注：接口电路完成相应的信号转换、速度匹配、数据缓冲等功能2．接口的功能（8种）：⑴寻址能力：对送来的片选信号进行识别。
⑵输入/输出功能：根据读/写信号决定当前进行的是输入操作还是输出操作。
⑶数据转换功能：并行数据向串行数据的转换或串行数据向并行数据的转换。
⑷联络功能：就绪信号，忙信号等。
⑸中断管理：发出中斯请求信号、接收中断响应信号、发送中断类型码的功能。
并具有优先级管理功能。
⑹复位：接收复位信号，从而使接口本身以及所连的外设进行重新启动。
⑺可编程：用软件来决定其工作方式，用软件来设置有关的控制信号。
⑻错误检测：一类是传输错误。
另—类是覆盖错误。
注：一些接口还可根据具体情况设置其它的检测信息。
芯片8255A
芯片8255A8255A内部结构图，它由如下几部分组成：（1）数据总线缓冲器（2）读写控制逻辑（3）A组和B组控制，A口及B口的高四位构成A组，B口及C口的第四位构成B组。
（4）数据端口A、B、C8255A的引脚：8255A是一个40引脚双列直插式封装芯片，引脚如图所示：关于A1、A0说明：A1、A0：端口选择线，8255A需占用4个连续的端口地址，分别用于寻址A、B、C 三个数据口及一个控制寄存期端口。
A1A0=00选择A口，A1A0=01选择B口，A1A0=10选择C口，A1A0=11选择控制口。
在8088系统中，A1A0直接接到系统地址总线的A1A0即可。
在8086系统中存在奇偶地址的问题，一般将8255A的数据线系统的低8位数据总线相连，8255A的A1A0与系统地址总线的A2A1连接，而用系统地址总线的A0=0作为该8255A的片选条件之一。
这样，仍可满足8255A占4个连续地址的要求，但它实际上是占据了CPU的4个连续的偶地址。
8255单片机资料及简介8255内部包括三个并行数据输入/输出端口，两个工作方式控制电路，一个读/写控制逻辑电路和8位总线缓冲器。
各部分功能概括如下：（1）端口A、B、CA口：是一个8位数据输出锁存器/缓冲器和一个8位数据输入锁存器。
B口：是一个8位数据输入/输出锁存器/缓冲器和一个8位数据输入锁存器。
C口：是一个8位数据输出锁存器/缓冲器和一个8位数据输入缓冲器（输入不锁存）。
通常A口、B口作为数据输入/输出端口。
C口作为控制/状态信息端口，它在“方式控制字”的控制下可分为两个4位端口，每个端口有一个4位锁存器，分别与A口、B口配合使用，作为控制信号输出或状态信息输入端口。
（2）工作方式控制电路工作方式控制电路有两个，一个是A组控制电路，另一个是B组控制电路。
这两组控制电路具有一个控制命令寄存器，用来接受中央处理器发来的控制字，以决定两组端口的工作方式，也可根据控制字的要求对C口按位清“0”或者按位置“1”。
8255A
PA7~PA0 INTEA
输出设备
PC7 PC6
PC3 PB7~PB0
OBFA
ACKA
INTRA (到CPU)
输出设备
INTEB PC1 PC2
PC0
OBFB
ACKB
18 INTRB (到CPU)
• A、B口都设为方式1输出
C口的联络信号： • INTR——ACK#上升沿产生， 8255输出。=1时请求CPU输 出下一个数据(通常接到 8259)。 A组对应PC3；B组对应PC0。 WR D7~D0 • INTE——中断允许位， INTE=1和OBF#为高电平时， 允许产生INTR信号。无引出。
A组
26
8255A的初始化——C口置位/复位控制字
D7 D6 D5 D4 D3 D2 D1 D0
无效 D7=0为置 位/复位控 制字标志 D3 D2 D1 位选择 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7
8255A的初始化
• 可用软件编程确定8255的3个端口工作于何种方式下。 • 8255A的各种工作方式由CPU对8255A写入控制命令 字来设定，这个过程称为“初始化”。
8255A有2种控制命令字： 方式选择控制字——确定3个端口的工作方式； C口置位/复位控制字——确定C口某一位的初始状态， 或用于设置INTE位(方式1,2)。
PA 3 PA 2 PA 1 PA 0 RD CS GND A1 A0 PC 7 PC 6 PC 5 PC 4 PC 0 PC 1 PC 2 PC 3 PB 0 PB 1 PB 2
1
40
5 35
可编程并行输入-输出接口芯片8255A
3．方式2
• 方式2为双向选通输入输出方式。方式2只限于A口使用，用C口的5位进行联络。工 作时输入、输出数据都能锁存。当A口在方式2下工作时，B口可以在方式0或方式1 工作。双向选通输入输出方式是通过A口8位数据线与外设进行双向通信的方式，既 能发送，又能接收数据。工作时可以用中断方式，也可以用查询方式与CPU联系。 当8255A的A口工作在方式2时，其逻辑功能结构如图1.8所示。
27
中断方式的双向并行通信接口电路框图
28
8255A方式2时读出的C口的状态字
29
• 主机一侧的编程。 • 主程序：
3．软件设计
30
主程序
31
主程序
32
中断服务程序
33
中断服务程序
34
微型计算机原理与接口技术
9
2．方式1
• 方式1为选通的输入/输出方式（或称应答式输入/输出）。在方式1下将三个端口分 成A、B两组，A、B两个口仍作为数据输入/输出口，而C口分成两部分，分别作为 A口和B口的联络信号。在8255A中规定三位联络信号，两个数据口共用去C口的六 位，剩下的两位可以用作数据传输，用方式控制字的D3位来设置它的输入/输出。 在方式1下，输入/输出端口均有锁存功能。
设有控制电路，根据CPU发出的方式选择控制字来控制8255A的工作方式，每个控制组都接收来自 读/写控制逻辑的“命令”，接收来自内部数据总线的“控制字”，并向与其相连的端口发出适当的 控制信号。 • 4．读/写控制逻辑 • 读/写控制逻辑用来管理数据信息、控制字和状态字的传送，它接收来自CPU地址总线和控制总线的 有关信号，向8255A的A、B两组控制部件发送命令。
17
方式2的逻辑功能结构
18
可编程并行接口芯片8255A
可编程并行接口芯片8255A并行输入/输出就是把若干个二进制位信息同时进行传送的数据传输方式。
它具有传输速度快、效率高的优点。
并行数据传输需用的信号线较多（与串行传输相比），不适合长距离传输。
所以，并行数据传输适用于数据传输率要求较高，而传输距离相对较短的场合。
8255A是Intel公司为其80系列微处理器生产的通用可编程并行输入输出接口芯片，也可以与其他系列的微处理器配套使用。
由于其通用性强，与微机接口方便，且可通过程序指定完成各种输入输出操作，因此，8255获得了广泛的应用。
8255A的引脚与结构1．8255A的引脚8255A是可编程的三端口并行输入输出接口芯片，具有40个引脚，双列直插式封装，由+5V供电，其引脚与功能示意图如图所示。
A、B、C三个端口各有8条端口I/O线：PA7PA0，PB7PB0，PC7PC0，共32个引脚，用于8255A与外设之间的数据（或控制、状态信号）的传送。
D0~D7：8位三态数据线，接至系统数据总线。
CPU通过它实现与8255之间数据的读出与写入，以及控制字和状态字的写入与读出等。
A0~A1：地址信号。
A0和A1经片内译码产生四个有效地址分别对应A、B、C 三个独立的数据端口以及一个公共的控制端口。
在实际使用中，A1、A0端接到系统地址总线的A1、A0。
CS#：片选信号，由系统地址译码器产生，低电平有效。
读写控制信号RD#和WR#：低电平有效，用于决定CPU和8255A之间信息传送的方向：当RD#=0时，从8255A读至CPU；当WR#=0时，由CPU写入8255A。
CPU对8255各端口进行读写操作时的信号关系如表所示。
RESRT：复位信号，高电平有效。
8255A复位后，A、B、C三个端口都置为输入方式。
2．8255A的内部结构如图所示，8255A的内部由以下四部分组成：（1）端口A、端口B和端口C端口A、端口B和端口C都是8位端口，可以选择作为输入或输出。
8255A的功能与结构
8255A的功能与结构8255A可编程外围设备接⼝（programmable perphheral interface，PPI）是⼀种通⽤的可编程并⾏I/O接⼝器件。
它可以作为Intel系列微处理器或其它系列微处理器的接⼝器件，可以将任何与TTL兼容的I/O设备与微处理器连接。
在与主频不⾼于8MHz的微处理器⼀起⼯作时，不需要插⼊等待周期。
它有24个可编程I/O引脚，分为两组，每组12个，可以以3种不同的操作⽅式⼯作。
它的每个I/O引脚可以提供2.5mA的吸⼊电流，最⼤4mA。
8255A常常⽤作键盘和打印机端⼝。
它的价格低廉，使⽤⽅便，得到了⼴泛的应⽤。
8255A的功能结构由图可得：（1）数据总线缓冲器D7～D0与系统数据总线相连，负责与CPU进⾏数据交换。
包括输⼊输出数据、控制字和状态字。
（2）读/写控制逻辑接收来⾃CPU的地址信息和控制信息。
（3）A组控制和B组控制这两组控制逻辑电路接收来⾃CPU的控制字，控制两组端⼝的⼯作⽅式及读/写操作。
A组控制端⼝A和端⼝C的⾼4位，B组控制端⼝B和端⼝C的低4位。
（4）端⼝A、B、C8255A有3个8位数据输⼊/输出端⼝：端⼝A、端⼝B和端⼝C，分别简称为A⼝、B⼝和C⼝。
它们对外的引线分别是PA7～PA0、PB7～PB0和PC7～PC0。
C⼝可分成两个4位的端⼝：C⼝⾼4位（PC7～PC4）和C⼝低4位（PC3～PC0）。
三个端⼝按组编程端⼝A和端⼝B都有⼀个8位数据输⼊锁存器和⼀个8位数据输出锁存/缓冲器。
端⼝C有⼀个8位数据输⼊缓冲器和⼀个8位数据输出锁存/缓冲器。
端⼝C可以按位操作。
8255A的引脚功能双列直插，40根引脚D7~D0：数据信号线CS：⽚选信号输⼊引脚，低电平有效RD：读信号输⼊引脚，低电平有效WR：写信号输⼊引脚，低电平有效RESET：复位信号输⼊引脚，⾼电平有效。
⽤于将8255A控制字寄存器清“0”，并将A、B、C⼝置成输⼊状态A1、A0：端⼝选择信号输⼊引脚8255A的⼯作⽅式8255A可以⽆条件⽅式、查询⽅式和中断⽅式完成CPU与外设的数据交换。
