8255A
8255A芯片
8255A芯片8255A芯片是一种集成了并行输入/输出接口功能的芯片，由Intel公司推出。
它具有三个可编程I/O端口，每个端口都可以配置为输入或输出。
它提供了高度灵活性和可编程性，使其成为许多数字系统中常用的接口芯片。
8255A芯片的主要特点如下：1. 并行接口：8255A芯片具有三个并行I/O端口，即A、B和C端口。
每个端口都有8位，可以单独配置为输入或输出。
2. 可编程：8255A芯片可以通过编程来配置其各个端口的功能。
通过写入控制字寄存器，可以设置端口的工作模式，如输入模式、输出模式、双向模式等。
3. 单独I/O地址：8255A芯片具有单独的I/O地址，通过在I/O地址总线上设置相应的地址来访问芯片的寄存器。
4. 简化接口设计：8255A芯片的引脚数量相对较少，使得系统设计更加简化和便捷。
它可以直接与微处理器或其他逻辑芯片相连接，提供了与外部设备的接口。
5. 高可靠性：8255A芯片采用了逻辑门阵列和静态RAM组成的结构，具有较高的可靠性和稳定性。
8255A芯片的主要应用领域包括：1. 工业自动化系统：8255A芯片可以用于工业控制和自动化系统中，作为输入和输出设备的接口。
例如，它可以与传感器和执行器连接，实现对设备的监控和控制。
2. 仪器设备：8255A芯片可以用于仪器设备中，提供与外部设备的数据交换和控制接口。
例如，它可以用于示波器、频谱分析仪等设备中。
3. 计算机外部设备：8255A芯片可以用于计算机外部设备的接口，如打印机、磁盘驱动器等。
它可以实现对这些设备的数据传输和控制。
4. 数据采集系统：8255A芯片可以用于数据采集系统中，用于接收传感器的模拟信号并将其转换为数字信号。
总之，8255A芯片是一种功能强大的并行输入/输出接口芯片，具有灵活的配置和简化的接口设计。
它在工业自动化、仪器设备、计算机外部设备等领域具有广泛的应用。
8255a的应用原理图
8255a的应用原理图1. 简介8255a是一种常用的并行接口芯片，具有广泛的应用领域。
本文将介绍8255a 的应用原理图及其基本工作原理。
2. 原理图下面是8255a的应用原理图：_______| |Port A ---| || 8255a |Port B ---| || |Port C ---|_______|3. 工作原理8255a是一个可编程的并行接口，它具有3个I/O端口（Port A、Port B、Port C）和多种工作模式。
下面是8255a的工作原理的详细描述：3.1 Port APort A是一个8位的双向端口，可以用于输入和输出。
当将Port A设置为输入模式时，可以通过读取Port A来获取外部输入信号；当Port A设置为输出模式时，可以通过向Port A写入数据来向外部设备发送信号。
3.2 Port BPort B也是一个8位的双向端口，并且可以作为一组控制信号进行使用。
在输出模式下，可以通过向Port B写入数据来控制外部设备的各种功能；在输入模式下，可以通过读取Port B来获取外部设备的状态。
3.3 Port CPort C是一个8位的端口，既可以作为一组数字输入/输出端口，也可以作为一组控制信号端口。
Port C的具体功能取决于模式控制寄存器（Mode Control Register）的设置。
4. 工作模式8255a提供了多种工作模式，可以根据具体的应用需求进行配置。
下面是常用的工作模式介绍：4.1 单工模式在单工模式下，Port A、Port B和Port C分别用作输入或输出。
这种模式适用于只需进行一方向数据传输的场合。
4.2 双工模式在双工模式下，Port A和Port B既可以作为输入，也可以作为输出。
这种模式适用于需要双向数据传输的场合。
4.3 脉冲输出模式在脉冲输出模式下，Port A和Port B可以作为脉冲输出端口。
这种模式适用于需要生成特定频率或脉冲序列的场合。
实验三、8255A并行接口实验
实验结论
通过本次实验，我们验证了8255A并行接口芯片的基本功能和工作原理。
实验结果证明了8255A芯片可以实现并行数据传输，并且可以通过设置不 同的端口模式来实现不同的输入输出功能。
在实际应用中，8255A芯片可以作为并行数据传输的重要接口之一，广泛 应用于各种数字电路和微机控制系统中。
05
实验总结与展望
等。
学习如何设置8255a并行接口芯 片的控制字，掌握其工作模式和
特点。
理解8255a并行接口芯片在计算 机中的重要性和作用，以及与其
他接口芯片的区别和联系。
掌握8255a并行接口芯片的工作原理
了解8255a并行接口芯片的基本 结构和工作原理，包括输入/输 出端口、控制寄存器和数据总线
等。
学习如何设置8255a并行接口芯 片的控制字，掌握其工作模式和
缺乏实验指导
实验过程中，我们遇到了一些难 以解决的问题，如果能有更多的 实验指导资料或教师指导，将有 助于我们更好地有限，我们未能充 分探索8255a并行接口的更多功 能和应用场景，建议增加实验时 间，以便我们有更多的机会深入 了解该芯片。
实验不足与改进建议
实验难度不够
学习如何使用8255a并行接口芯片进行硬件控制
学习如何使用8255a并行接口 芯片进行输入/输出操作，包括 读取和写入数据。
掌握如何通过8255a并行接口 芯片控制外部硬件设备，如 LED灯、继电器等。
了解如何将8255a并行接口芯 片与其他芯片连接，实现硬件 的扩展和控制。
了解并行接口在计算机中的作用和重要性
实验三
将端口B和端口C设置为输入，端口A设置为输出。 当在端口B和端口C上施加不同的电平时，端口A 的输出与端口C的输入相同。
可编程并行接口芯片8255A
大规模控制系统的需求。
8255A与可编程逻辑器件的结合，可以实现高速、实时的数据
03
采集和控制。
在数据采集与控制系统中的应用
8255A在数据采集与控制系统中，可以作为数据传输的桥梁，实现快速、稳定的数 据传输。
通过8255A，可以实现多路数据的并行采集和处理，提高了数据处理的效率。
8255A在数据采集与控制系统中，可以作为主控制器，协调各个模块的工作，保证 系统的稳定运行。
微处理器可以通过8255A实现对 外部设备的控制，扩展了微处理
器的控制能力。
8255A可以作为微处理器的输入 /输出接口，实现人机交互和数据
采集。
与可编程逻辑器件连接的应用
01
8255A可以与可编程逻辑器件连接，实现复杂的逻辑控制和数 据处理。
02
通过8255A，可编程逻辑器件可以扩展其输入/输出端口，满足
根据实际需求，设定8255A的数据格式，包括数据位、停止位、 奇偶校验位等。
数据读写操作
通过数据传输编程实现对8255A的数据读写操作，包括读数据、 写数据、读写同时操作等。
PART 05
8255A的应用实例
与微处理器连接的应用
8255A与微处理器连接，可以实 现并行数据传输，提高数据传输
效率。
在现代嵌入式系统中，8255A芯片仍有一 定的应用，尤其在一些需要并行I/O接口的 场合，如人机界面、传感器等。
PART 02
8255A芯片的基本结构 与功能
芯片的基本组成
输入/输出端口
数据总线
8255A包含三个输入/输出端口，分别为 端口A、端口B和端口C。每个端口都有8 个位，可以独立配置为输入或输出模式。
控制信号生成
微机原理 可编程接口芯片8255A及应用
第七章
参考程序片断： MOV AL, 10010000B ; 控制字 OUT 0F6H, AL ; 写入控制字 LP: IN AL, 0F0H ; 从A口读入开关状态 OUT 0F2H, AL ; B口控制LED,指示开关状态 CALL DELAY1S JMP LP
思考：
若地址大于FFH，则程序应该怎么改？
dp g f e d c b a
g
d
b
c
DP
g f e d c b a 1
阴 极
0
1
1
0
1
36
1
0
第七章
十六进制数共阴极的七段显示码表
十六进制数字
0 1 2 3 4 5 6
七段显示码
3FH 06H 5BH 4FH 66H 6DH 7DH
十六进制数字
8 9 A b C d E
七段显示码
7FH 6FH 77H 7CH 39H 5EH 79H
内部逻辑 6
端口C (低4位)
B 组B 端口
PC3~PC0
（8位）
PB7~PB0
CPU接口
外设接口
第七章
8255A与系统的连接示意图
7
第七章
3、各部分功能简介
数据端口
A、B、C：可用来和外设传送信息；每
个端口8位，通过编程设定其为输入口或输出口；
工作方式 0 1 8255数据端口功能表 B口 A口 C口
教材第九章内容
第七章
可编程外围接口芯片8255A及其应用
7.1 8255A的工作原理
一、8255A的结构和功能
二、8255A的控制字及初始化编程 三、8255A工作方式和C口状态字
可编程并行接口芯片8255A

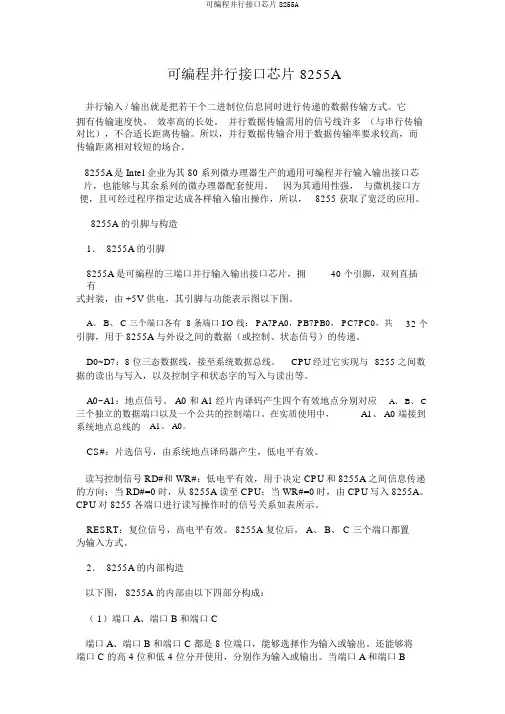

可编程并行接口芯片8255A并行输入 / 输出就是把若干个二进制位信息同时进行传递的数据传输方式。
它拥有传输速度快、效率高的长处。
并行数据传输需用的信号线许多（与串行传输对比），不合适长距离传输。
所以，并行数据传输合用于数据传输率要求较高，而传输距离相对较短的场合。
8255A是 Intel 企业为其 80 系列微办理器生产的通用可编程并行输入输出接口芯片，也能够与其余系列的微办理器配套使用。
因为其通用性强，与微机接口方便，且可经过程序指定达成各样输入输出操作，所以， 8255 获取了宽泛的应用。
8255A 的引脚与构造1． 8255A 的引脚40 个引脚，双列直插8255A是可编程的三端口并行输入输出接口芯片，拥有式封装，由 +5V 供电，其引脚与功能表示图以下图。
A、 B、 C 三个端口各有 8 条端口 I/O 线： PA7PA0，PB7PB0， PC7PC0，共32 个引脚，用于 8255A 与外设之间的数据（或控制、状态信号）的传递。
D0~D7：8 位三态数据线，接至系统数据总线。
CPU经过它实现与8255 之间数据的读出与写入，以及控制字和状态字的写入与读出等。
A0~A1：地点信号。
A0 和 A1 经片内译码产生四个有效地点分别对应A、 B、 C 三个独立的数据端口以及一个公共的控制端口。
在实质使用中，A1、 A0 端接到系统地点总线的A1、 A0。
CS#：片选信号，由系统地点译码器产生，低电平有效。
读写控制信号 RD#和 WR#：低电平有效，用于决定 CPU和 8255A 之间信息传递的方向：当 RD#=0时，从 8255A 读至 CPU；当 WR#=0时，由 CPU写入 8255A。
CPU对 8255 各端口进行读写操作时的信号关系如表所示。
RESRT：复位信号，高电平有效。
8255A 复位后， A、 B、 C 三个端口都置为输入方式。
2． 8255A 的内部构造以下图， 8255A 的内部由以下四部分构成：（ 1）端口 A、端口 B 和端口 C端口 A、端口 B 和端口 C 都是 8 位端口，能够选择作为输入或输出。
8255A的原理介绍
D7~D0
8086 系 统 总 线
RD WR A1 A2 A0 A3 A4 M/IO A5 A6 A7
&
A B C G2A G2B
Y0 O Y1 Y2 O O
RD WR A0 A1 CS
PA7
PA0
PC3 PC2
驱 动 器
K3
K2 K1 +5V
PC1
PC0
~
K0
G1 LS138
8255A
＋5V
；查表，取出相应的字形码送AL
；指向端口A ；输出字形码显示
LED显示器的结构
a
f g b c d dp
a b c d e
a b c d e
e
f
g ep
f
g ep
LED显示器的外形
共阳极LED显示器的结构
共阴极LED显示器的结构
LED显示器的工作原理
软件译码法
PA0 PA1
a b c d e
8 2 5
8255A各端口地址确定: 由图可知： A7 A6 A5 A4 A3 A2 A1 A0 1 1 1 0 1 0 各端口地址为：E8H~EEH
8255A方式选择控制字: 按题意设置端口A方式0输出,下C口输入.
1 0 0 0 × 0 × 1 81H
A0 A3 A4 M/IO A5 A6 A7
o o 读/写 控制 逻辑 o
至控制 寄存器 至数据端口
(五) 端口寻址
8255A端口选择表
A1 A0 RD 0 0 1 0 0 1 1 0 1 0 0 1 0 1 0 0 0 1 1 1 1 WR 1 1 1 0 0 0 0 CS 0 0 0 0 0 0 0 端口 A 端口 B 端口 C 数据总线 数据总线 数据总线 数据总线 功能 数据总线 数据总线 数据总线 端口 A 端口 B 端口 C 控制字寄存器
可编程芯片8255A及其应用
应用领域拓展
物联网领域
随着物联网技术的发展，可编程 芯片8255A将在智能家居、智能
农业等领域得到广泛应用。
人工智能领域
可编程芯片8255A的高性能和灵 活性使其在人工智能领域有广阔 的应用前景，如机器学习、图像
处理等。
医疗电子领域
随着医疗技术的进步，可编程芯 片8255A将在医疗电子领域发挥 重要作用，如医疗设备的控制和
05 8255A芯片的优缺点
优点
可编程性
可靠性
8255A芯片的最大优点是其可编程性。 用户可以通过编程来配置芯片的输入/ 输出端口，从而实现不同的接口功能。
8255A芯片在工业控制和自动化系统中表现 出良好的可靠性。其坚固耐用的封装和稳定 的性能使其在这些领域中得到广泛应用。
灵活性
由于其可编程特性，8255A芯片具有很高 的灵活性。它可以适应不同的应用需求， 通过改变编程指令来实现不同的功能。
06 未来展望
技术发展趋势
01
02
03
集成度更高
随着半导体工艺的进步， 可编程芯片8255A的集成 度将进一步提高，实现更 复杂的功能。
功耗更低
随着对节能环保需求的增 加，可编程芯片8255A的 功耗将进一步降低，延长 设备的使用时间。
可靠性更强
通过改进设计和制造工艺， 可编程芯片8255A的可靠 性将得到进一步提升，提 高设备的稳定性。
转换成汇编语言。
Verilog和VHDL
03
这两种语言主要用于硬件描述，可以描述8255A芯片的行为和
结构。
编程步骤
01
02
03
04
05
1. 理解芯片规格 2. 选择编程语言 3. 编写代码 和功能
8255A可编程并行口实验_2
4.2 8255A可编程并行口实验1. 实验目的（1）掌握并行接口芯片8255A和微机接日的连接方法。
（2）掌握并行接口芯片8255A的工作方式及其编程方法。
2. 实验内容（l）实验原理。
实验原理如图4-I所示, PC口8位接8个开关K1一K8, PB口8位接8个发光二极管, 从PC口读入8位开关量送PB口显示。
拨动K1~K8,PB口上接的8个发光二极管LO~L7对应显示KI~KS的状态。
（2）实验线路连接。
1)8255A芯片PC0-PC7插孔依次接K1~K8。
2)8255A芯片PB0~PB7插孔依次接L0-L7。
3)8255A的CS插孔CS_8255接译码输出Y7插孔。
3. 实验软件框图参考流程图如图4-2所示。
4. 实验步骤（1）按图4-1连好线路。
（2）运行实验程序。
在数码管上显示“8255-1", 同时拨动K1~K8, L0~L7会跟着亮灭。
5. 实脸软件参考程序请参见本书电子课件, 文件名为H8255-1.ASM。
CODE SEGMENT ASSUME CS:CODE IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H START: MOV CX,8FFFH DELAY0:LOOP DELAY0MOV AL,89H MOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY:LOOP DELAYJMP IOLED1 CODE ENDSEND START6. 思考题（1）修改程序实现一个开关控制2个或3个灯亮灭。
IOLED1: MOV BL,ALMOV CX,4ROL AL,CXADD AL,BLMOV CX,8FFFHDELAY:LOOP DELAYJMP IOLED1（2）添加延时程序, 去掉开关连线, 实现8个灯循环亮灭。
8255A高清中文资料(说明书+电路图+使用例子+参考程序)
8255A高清说明书+应用举例+参考程序目录8255A中文资料(可编程外围接口) (2)8255A内部结构原理图 (2)引脚介绍 (3)基本操作 (4)1.A、B、C端口的工作方式控制 (4)2.C端口位的控制 (6)8255A模式概括 (7)元件使用条件及相关参数 (7)8255A使用的基本流程 (8)应用举例 (9)控制程序的编写 (10)地址计算 (10)控制器地址计算 (11)端口A写入地址计算 (11)端口B写入地址计算 (12)端口C写入地址计算 (12)参考程序 (12)8255A说明书+应用举例+参考程序8255A中文资料(可编程外围接口)目前网络上基本都是说8255A是Intel公司生产的，但是实际上AMD公司也生产该品牌，在网上也可以查到AMD生产的8255A芯片的说明书。
从AMD的8255A 说明书可以看出，该芯片主要用于军用。
因此下文介绍的8255A忽略生产公司。
8255A是一款可编程的I/O芯片。
它有24个I/O引脚，这些引脚可以大致分为两组，每组12个。
该芯片有3中工作模式。
该芯片的第一种模式（模式0），每组I/O口可以分为8+4的形式，并可以配置为输入或输出模式。
第二种模式（模式1），每组可以设置为8位输入或输出模式，剩下的4个引脚中的3个用于传递握手信号以及中断信号。
第三种工作模式（模式2）是双向总线模式，A组的8个引脚作为双向总线的输入以及输出，C组的5条线作为握手信号线。
8255A内部结构原理图图1上图形象表述了8255A的内部结构，其中左侧基本为控制引脚，右侧为输入。
并行接口芯片8255A
控制字介绍
01
02
03
控制字是用来设置8255a芯片工 作模式的16位二进制数。
控制字的格式为：XXXX XXXX XXXX XXXXXXXX。其中，最高 位是读/写控制位，中间4位是端 口C的置位/复位控制位，接下来 的4位是端口B的控制位，最后4 位是端口A的控制位。
控制字的写入顺序是先写高位， 再写低位。
03
目前，8255a芯片已经被广泛 应用于各种领域，成为计算机 和电子工程中重要的接口芯片 之一。
02 8255a芯片工作原理
芯片内部结构
ห้องสมุดไป่ตู้
01
三个并行I/O端口：端口A、端口B和端口C，每个端口都有 8个位。
02
一个控制寄存器：用于设置芯片的工作模式和控制信号的 输入。
03
一个数据总线：用于数据传输。
工作模式介绍
模式0
基本输入输出模式。在这种模式 下，端口A、B和C都可以被配置 为输入或输出模式，通过控制字 来选择。
模式1
选通I/O模式。在这种模式下，端 口A和B被配置为输出模式，端口 C被配置为输入模式。
模式2
双向I/O模式。在这种模式下，所 有三个端口都可以被配置为双向 模式，即既可以输入也可以输出。
并行接口芯片8255a
目录
CONTENTS
• 8255a芯片概述 • 8255a芯片工作原理 • 8255a芯片编程 • 8255a芯片应用实例 • 8255a芯片与其他芯片比较 • 8255a芯片未来发展展望
01 8255a芯片概述
芯片功能介绍
01
8255a是一款并行接口芯片，主要用于实现并行数据 传输和控制。
优点
支持多种游戏控制器，传输速度快， 响应速度快，提高游戏体验。
8255A芯片介绍(免费)
8255A是一种可编程的I/O接口芯片，可以与MCS-51系统单片机以及外设直接相连，广泛用作外部并行I/O扩展接口。
1、 8255A的内部结构
8255A内部由PA、PB、PC三个8位可编程双向I/O口，A组控制器和B组控制器，数据缓冲器及读写控制逻辑四部分电路组成。
8255A结构框图和引脚图
2、 8255A的引脚功能
数据总线（8条）：D0~D7，用于传送CPU和8255A间的数据、命令和状态字。
控制总线（6条）：
RESET：复位线，高电平有效。
/CS：片选线，低电平有效。
/RD、/WR：/RD为读命令线，/WR为写命令线，皆为低电平有效。
A0、A1：地址输入线：用于选中PA、PB、PC口和控制寄存器中哪一个工作。
并行I/O总线（24条）：用于和外设相连，共分三组
3、8255A控制字和状态字
8255A有两个控制字：方式控制字和C口置位/复位控制字。
用户通过程序可以把这两个控制字送到8255A的控制寄存器，以设定8255A的工作方式和C 口各位状态。
方式控制字用于设定8255A三个端口工作于什么方式，是输入还是输出方式。
方式控制字
方式控制字用于设定8255A三个端口工作于什么方式，是输入还是输出方式。
C口置位/复位控制字
本控制字可以使C口各位单独置位或复位，以实现某些控制功能。
8255A状态字。
8255A应用举例
设计片选电路的基本原则是：用A9~ A4作为 74LS138的输入，用74LS138其中一个输出Yi去连 接8255的CS，当且仅当
A9~ A4=110100时， Yi才能变为低电平。
图2-2中，用A6、A5、A4 分别连接74LS138的 G 、 G2A 、G2B, 只有当A6A5A4 =100时
A3 A2 A1 A0 0 00 0
340H
1 1 0 1 0 0 0 0 0 1 341H
∶
1 1 0 1 0 0 1 1 1 1 34FH
从上述分析中可以看出，指定地址范围内状态 不变的地址信号是A9 A8 A7 A6 A5 A4 它们的状 态分别是110100，这意味着A9~ A4上出现的信号状 态为110100，8255 A的CS必须为低电平。
解：在设计电路前，首先要了解7段数码管，掌握数码管显示 数字的原理。
图2-１给出了共阴极7段数码管逻辑结构图。
a
a
b
f
b
g
c
d
e
c
e
f
d
g
a b c d ef g com
(a)7段发光二极管标号
（b）对应电路图
com （c）引脚分布
图2-１ 共阴极7段数码管逻辑结构
从图2-1可以看出。当com端接低电平，a~g端 接高电平，对应的发光二极管就发亮。
；输出该数码管对应的显示码
out dx, al
inc si
；选择下一个数码管所对应的显示码
inc di
；选择下一个数码管
loop yyy2
; 显示下一个数码管
jmp yyy1
; 开始新的一轮的显示
8255A的应用
；读B口 ；取低4位 ；比较 ；按键未释放，则继续等待 ；后续处理
对于图6.10的电路，还可以采用反转法读取按键的扫描码，即在已辨别出有 键按下，要读取行和列的扫描码时，可重新设置8255A的工作方式字，使A 口为输入，B口为输出。然后将刚才B口读入的列值从B口输出，再从A口读 入行值。这样，从A口读入的值为行扫描码，
微型计算机接口技术
8255A的应用
1.1 8255A的应用举例 1.2 8255A在PC机中的应用
2
§1.1 8255A的应用举例
【例6-5】8255A作为矩阵键盘接口，工作于方式0，如图6.10所示。试编程读
取矩阵键盘的按键扫描码。 矩阵式键盘是非编码键盘的一种，指按键开关按行列排列，形成二维矩阵
8
§1.1 8255A的应用举例
从B口读入的值为列扫描码。根据上述方法，读者可以自行编写出程序，这 里略过。
【例6-6】 8255A作为打印机接口，工作于方式0，如图6.11所示。试编写程
序实现：CPU用查询方式向打印机输出26个英文字母。8255A的端口地址为 80H~86H。 打印的工作过程如下：当主机要向打印机输出字符时，先查询打印机忙信
PC6自动成为A口的控制信号，但由于PC7（OBFA）产生的信号不能满足打 印机STB选通端的要求，故不用PC7端，而用软件在PC0端产生一个负脉冲， 提供给打印机的STB端。另外，C口的PC3作为中断请求信号送到中断控制 器8259A的IR3端，对应的中断类型号为0BH。
可编程并行接口-8255A
与外设相连的信号线
PA7～PA0、PB7～PB0、PC7～PC0：三态、双向，输入/输出由工作方式决 定，可直接与外设相连。
与CPU连接的信号线
D7～D0：双向、三态数据线，与CPU系统数据总线相连。 A1、A0：端口地址选择信号，用来指明哪一个端口被选中。8255A有A、B、
端口A 1 —输入 0 —输出
端口C （PC7~PC4）
1 —输入 0 —输出
D6
D5
D4
D3
D2
D1
D0
B组 端口C （PC3~PC0） 1 —输入 0 —输出
端口B 1 —输入 0 —输出
B组方式选择 0 —方式0 1 —方式1
13
§1.3 8255A的控制字
D7：特征位（标志位）。 D6、D5：A组方式选择。00—方式0；01—方式1；10和11为方式2。 D4：A口的输入/输出选择。0为输出，1为输入。 D3：C口（高4位）输入/输出选择。0为输出，1位输入。 D2：B组方式选择。0为方式0，1为方式1。 D1：B口的输入/输出方式选择。0为输出，1为输入。 D0：C口（低4位）的输入/输出选择。0为输出，1为输入。 从中可看出，A口可工作在任一工作方式中，B口只能工作在方式0、方式1中。
A口：包含一个8位数据输出锁存器/缓冲器和一个8位数据
输入锁存器，因此A口无论作为输入口或输出口，其数据均 能受到锁存。
B口：包含一个8位数据输出锁存/缓冲器和一个8位数据输
入缓冲器。
C口：包含一个8位数据输出锁存/缓冲器，一个8位数据输
入缓冲器（输入无锁存）。
8255a实验报告
8255a实验报告8255A实验报告引言：8255A是一种常用的并行接口芯片，广泛应用于各种数字系统中。
本实验旨在通过对8255A的实际应用，深入了解并行接口的原理和操作方法。
一、实验目的本实验旨在通过使用8255A并行接口芯片，实现数字输入输出功能，掌握并行接口的基本原理和操作方法。
二、实验器材1. 8255A并行接口芯片2. 电脑主板3. 逻辑分析仪4. 电压源5. 连接线等三、实验步骤1. 连接实验器材：将8255A芯片与电脑主板通过连接线连接，将逻辑分析仪连接到芯片的相应引脚上。
2. 编写程序：使用汇编语言编写程序，通过控制8255A芯片的寄存器，实现数字输入输出功能。
3. 调试程序：在编写完成后，通过逻辑分析仪对程序进行调试，确保程序的正确性。
4. 运行程序：将程序下载到芯片中，通过逻辑分析仪观察输入输出的结果。
四、实验结果经过调试和运行，实验结果如下：1. 输入功能：通过设置8255A芯片的相应寄存器，实现了数字输入功能。
当外部输入信号变化时，芯片将信号转换为二进制数据，并传输给电脑主板。
2. 输出功能：通过设置8255A芯片的相应寄存器，实现了数字输出功能。
电脑主板将二进制数据传输给芯片，芯片将数据转换为相应的电信号输出到外部设备。
五、实验分析通过本次实验，我们深入了解了8255A并行接口芯片的原理和操作方法。
并行接口芯片是数字系统中重要的组成部分，广泛应用于各种设备和系统中。
掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。
六、实验总结本次实验通过使用8255A并行接口芯片，实现了数字输入输出功能。
通过编写程序、调试和运行，我们深入了解了并行接口的原理和操作方法。
并行接口芯片在数字系统中起着重要的作用，掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。
七、参考文献1. 《8255A并行接口芯片使用手册》2. 《数字系统设计与开发实践》结语：通过本次实验，我们对8255A并行接口芯片有了更深入的了解。
8255A
PA7~PA0 INTEA
输出设备
PC7 PC6
PC3 PB7~PB0
OBFA
ACKA
INTRA (到CPU)
输出设备
INTEB PC1 PC2
PC0
OBFB
ACKB
18 INTRB (到CPU)
• A、B口都设为方式1输出
C口的联络信号： • INTR——ACK#上升沿产生， 8255输出。=1时请求CPU输 出下一个数据(通常接到 8259)。 A组对应PC3；B组对应PC0。 WR D7~D0 • INTE——中断允许位， INTE=1和OBF#为高电平时， 允许产生INTR信号。无引出。
A组
26
8255A的初始化——C口置位/复位控制字
D7 D6 D5 D4 D3 D2 D1 D0
无效 D7=0为置 位/复位控 制字标志 D3 D2 D1 位选择 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 1 0 1 0 1 0 1 0 1 PC0 PC1 PC2 PC3 PC4 PC5 PC6 PC7
8255A的初始化
• 可用软件编程确定8255的3个端口工作于何种方式下。 • 8255A的各种工作方式由CPU对8255A写入控制命令 字来设定，这个过程称为“初始化”。
8255A有2种控制命令字： 方式选择控制字——确定3个端口的工作方式； C口置位/复位控制字——确定C口某一位的初始状态， 或用于设置INTE位(方式1,2)。
PA 3 PA 2 PA 1 PA 0 RD CS GND A1 A0 PC 7 PC 6 PC 5 PC 4 PC 0 PC 1 PC 2 PC 3 PB 0 PB 1 PB 2
1
40
5 35
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示例1
A5 A4 C A3 B A A8 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
片选信号
74LS138
A1 A2 数据总线 低8位 RESET
A1 A0 D7 D6 D5 D4 D3 D2 D1 D0
J1 8255 A
A1 A0 D7 D6 D5 D4 D3 D2 D1 D0
J2 8255 A
6.4.4 8255A的工作方式
端口A工作在方式1作为输入：
数据选通信号 表示外设已经准备好数据
PA7~PA0
INTEA
PC4
PC5
IBFA 输入缓冲器满信号 表示A口已经接收数据
PC3
INTRA
中断允许触发器
中断请求信号 请求CPU接收数据
6.4.4 8255A的工作方式
端口B工作在方式1作为输入：
数据选通信号 表示外设已经准备好数据
PB7~PB0
INTEB
PC2
PC1
IBFB 输入缓冲器满信号 表示B口已经接收数据
PC0
INTRB
中断允许触发器
中断请求信号 请求CPU接收数据
6.4.4 8255A的工作方式
（2）控制信号说明如下：
6.4.4 8255A的工作方式
端口A工作在方式1作为输出：
（3）端口C 端口C对应一个8位数据输入缓冲器和一 个8位数据输出锁存器/缓冲器，当端口C 作为输入端口时，对数据不作锁存，而 作为输出端口时，对数据进行锁存。
6.4.1 8255A内部结构
在使用中，端口A和端口B常常 作为独立的输入端口或输出端口， 端口C则配合端口A和端口B的工作。 具体的讲，端口C常常通过控制命 令被分成两个4位端口,他们分别 用来为端口A和端口B提供控制信 号和状态信号。
第六章 串并行通信与接口技术
6.4可编程并行通信接口 ——8255A
6.4.1 6.4.2 6.4.3 6.4.4 6.4.5 8255A的内部 结构 8255A的芯片引脚信号 8255A的控制字 8255A的工作方式 8255A的应用举例
6.4 8255A介绍
8255A是Intel系列的并行接口芯 片，由于它是可编程的，可通 过软件来设置芯片的工作方式， 所以，用8255A连接外设时，通 常不需要附加外部电路，给使 用带来了很大的方便。
6.4.4 8255A的工作方式
A组工作于方式1输入的控制字
1
方式选择控 制字标识符
0
1
1
0/1
端口C的低四位 端口B输入/出
A组工作 于方式0
B组工作方式 端口C的高四位为输出
端口A为输入
B组工作于方式1输入的控制字
1
方式选择控 制字标识符 端口C的低四位 端口B输入 A组工作 方式 B组工作方式1 端口C的高四位
6.4.4
输入端口
数据有效
D0～D7
数据有效
图6.20 方式0的输入时序
6.4.4 8255A的工作方式
（3）、方式0的输出时序：
D0～D7
数据有效
输出数据
数据有效 图6.21 方式0的输出时序
6.4.4 8255A的工作方式
2、方式1：
方式1也叫选通的输入/输出方式。
第六章 串并行通信与接口技术
6.4.4 8255A的工作方式
• 方式0：基本输入输出方式
– 适用于无条件传送和查询方式的接口电路
• 方式1：选通输入输出方式
– 适用于查询和中断方式的接口电路
• 方式2：双向选通传送方式
– 适用于与双向传送数据的外设 – 适用于查询和中断方式的接口电路
6.4.4 8255A的工作方式
（1）方式1有如下特点：
1、端口A 和端口B可分别作为两个数据端口工作在方式1， 并且，任何一个端口可作为输入端口或输出端口。 2、如果端口A和端口B中只有一个工作于方式1，那么，端 口C就有3为被规定为配合方式1工作的信号，此时，另一个 端口可工作在方式0，端口C中的其他为也可工作在方式0， 即作为输入输出。 3、如果端口A和端口B都工作在方式1，那么，端口C中就有 6位被规定为配合方式1工作的信号，剩下的2位仍可作为输 入或输出信号。
两片8255A在危机系统中的连接
示例1 J1的方式控制字
1
方式选择控 制字标识符
0
0
0
0
0
1
1
端口C的低四位为输入 端口B输入
A组工作 于方式0
B组工作于方式0 端口C的高四位为输出
端口A为输出
J2的方式控制字
1
方式选择控 制字标识符
0
0
1
0
1
0
0
端口C的低四位任意为1/0 端口B输出
A组工作 于方式0
8255A用指令在控制端口中设置控 制字来决定其工作方式。
控制字分为两类： 一类是各端口的方式选择控制字，它可使8255A的3个数据端 口工作在不同的方式。方式选择控制字常常将3个数据端口分 为两组来设定工作方式，即端口A和端口B的高四位作为一组， 端口B和端口C的低四位作为一组。 另一类是端口C的按位置1/置0控制字，它可使C端口中的任何 一位进行置位或复位。 方式选择控制端的第7位总是1，而端口C的置1/置0控制字的 第7位总是0。所以称第七位为标识位。
B组工作于方式1 端口C的高四位为输出
端口A为输入
6.4.3 8255A的控制字
2、端口C置1/置0控制字
当8255A接收到控制字时，就对最高位即标识 位进行测试。如为1则将此字节作为方式选择 控制字写入控制寄存器，如果为0，则此字节 便作为对端口C的置1/置0控制字。
D7 D6 D7 D6 D5 D4 D3 D2 D1 D0 0—置0 1—置1 无关 C端口置1/置0标识位 位选择
1、方式选择控制字
6.4.3 8255A的控制字
8255A方式选择注意： （1）、有三种基本工作方式： 方式0——基本的输入输出方式 方式1——选通的输入输出方式 方式2——双向传输方式 （2）、只有端口A能工作在方式2 （3）、同一组的两端口可分别工作在输入和输出 方式
示例1 设一个微机系统中两个8255A芯片J1和J2，如图所示：
6.4.1 8255A内部结构
6.4.1 8255A内部结构
6.4.1 8255A内部结构
4、数据总线缓冲器
这是一个双向三态的8位数据缓冲器，8255A 正式通过它与系统数据总线相连。输入数据、 输出数据以及CPU发给8255A的控制字都是通 过这个缓冲器传递的。
第六章 串并行通信与接口技术
1、方式0：
（1）、方式0的工作特点
方式0也叫做基本输入/输出方式。 在这种方式下，端口A和端口B可 通过方式选择控制字规定为输入 端口或输出端口，端口C分为两 个4为端口，高4为为一个端口， 低4为为一个端口。这两个4位端 口也可由方式选择规定为输入端 口或输出端口
概括如下： 1、任何一个端口可作为输入端口、也可作为输出端口，各端口之间没有必然的 联系； 2、各个端口的输入或输出端口，可以有16种不同的组合，所以可适用于多种使用 场合
6.4.1 8255A内部结构
1、数据端口A、B、C （1）端口A 端口A对应一个8位数据输入锁存器和一 个8位数据输出锁存器/缓冲器，所以用端 口A作为输入端口或输出端口时，数据受 到锁存。 （2）端口B 端口B对应一个8位数据输入缓冲器和 一个8位数据输出锁存器/缓冲器。
6.4.1 8255A内部结构
0 0 0 0 1 1 0 0 2 0 1 0 3 1 0 0 4 0 0 1 5 1 0 1 6 0 1 1 7 1 1 1 B0 B1 B2
图 6.19 端口C置1/置0控制字
6.4.3 8255A的控制字
端口C置1/置0控制字，如下说明：
（1）、控制字尽管对C端口操作，必须写入控制 端口 ，而不是写入C端口 （2）、D0位决定置1或置0 （3）、D3、D2、D1位决定了对C端口哪一位操作 （4）、D4、D5、D6的置不影响置1/置0操作，但 D7位必须为0
外设响应信号 表示外设已经接收到数据
PA7~PA0
INTEA
PC6 PC7
ACKA OBFA 输出缓冲器满信号 表示CPU已经输出了数据
PC3
INTRA
中断请求信号 请求CPU再次输出数据
端口B工作在方式1作为输出：
外设响应信号 表示外设已经接收到数据
PB7~PB0
INTEB
PC2 PC1
ACKB OBFB 输出缓冲器满信号 表示CPU已经输出了数据
6.4.2 8255A的芯片引脚信号
6.4.2 8255A芯片引脚信号
8255A 共有40个引脚,采用双列直插式封装,各引脚 功能如下:
A1、A0：地址线，用来选择8255 内部端口。 RESET：复位信号线。当RESET信号 到来时，所有内部的寄存器都被清 除，同事，3个数据端口被自动设 为输入端口
RESET
6.4.2 8255A芯片引脚信号
PA0--PA7：A口输入/输出线。 PB0--PB7：B口输入/输出线。 PC0--PC7：C口输入/输出线。
D0--D7:三态双向数据线,与单片机数 据总线连接,用来传送数据信息。 Vcc：+5V电源。 GND：地线。
第六章 串并行通信与接口技术
6.4.3 8255A的控制字
（1）要求J1各个端口处于如下工作方式： 端口A 方式0，输出 端口B 方式0，输入 端口C的高四位 输出 端口C的低四位 输入 （2）要求J2各个端口处于如下工作方式： 端口A 方式0，输入 端口B 方式1，输出 端口C的高四位 输出 端口C的低四位 配合端口B工作（已由方式1决定），可任 意为1或0，此处设为0.
PC0
