菲舍波特电磁流量计零点校正方法
电磁流量计操作方法

电磁流量计操作方法
1、检查流量计并调整流量计流量归零,具体步骤为:
1)、将电磁流量计的管道中充满介质(工艺水),关闭电磁流量计两端的阀门,使介质在管道中处于满管静止状态。
2)、进入电磁流量计转换器菜单,参照电磁流量计使用说明书查看各菜单内容是否符合初始设定(不能排除电磁流量计在使用中被其他人员将参数调整),并将流量零点修正为±0.0000。
2、全部开启进水阀门,保证管道中工艺水充满管道和流量计。
3、半开进入反应釜内出水阀,保证工艺水经过管道和流量计流速正常。
4、观察瞬时流量计量变化,如果平稳可以逐步开大出水阀。
5、每月对流量计计量进行核准,如出现偏差较大应通知机修清洁电极,并检查电极有没有损伤。
常见流量计的零点校验

淮安嘉可自动化仪表有限公司常见流量计的零点校验流量计在出厂之前已按检定规程经过检定。
如涡街流量计、电磁流量计、涡轮流量计、科氏力质量流量计等在标准装置上对被检表进行逐台校准,对刻度进行标定。
但是出厂检定后的流量计安装到使用现场后,如果器具选型不当、量程选择不当、器具之间匹配不合适、安装不合理、环境恶劣等原因,都会造成误差太大。
因此在现场进行流量计示值校验是一项重要的工作。
在使用现场对流量计进行校验,一般包括零点校验和零点以外的示值校验,通常先进行零点校验,在零点正常后,如果有条件才进行其他点的示值校验。
所以,流量计的零点校验就尤为重要。
零点检验时,先使流过流量计的流量为零,然后读取流量显示仪表的示值。
零点校验容易实施,但需注意如下各点。
(1)保证通过流量计的流体流量确实为零。
(2)在流量计测量通道中必须充满被测介质。
这一点对于电磁流量计尤为重要,因为测量管空管时,电极之间开路,使示值超过满度,致使大多数电磁流量计在空管时都会指向满度值。
(3)小信号切除问题。
对于以模拟信号输出的流量计,由于模拟电路难免有些漂移,导致零点出现微小的偏移。
通常用小信号切除的方法予以解决,但是切除以下的小流量信号也一起被切除了,所以切除点不能定得太高。
现在很多流量仪表可通过编程设置切除点。
有些变送器(例如差压变送器)由于安装位置有一定的倾斜,或因承受机械淮安嘉可自动化仪表有限公司应力,导致零点漂移,不能用小信号切除的方法解决,只能用零点校准的方法解决。
(4)振动对涡街流量计零点的影响。
涡街流量计在测量管充满被测介质时,如果零点示值偏高,一般都可通过噪声平衡调整和触发电平调整使输出回零。
但若安装现场振动较严重,往往无法用仪表调整的方法解决问题,甚至将触发电平调得太高,或将放大器增益调得太小,必将导致提高可测最小流量值,甚至在流量较大时涡街所产生的信号仍低于触发门槛值,而被当作噪声予以滤除。
这时就得另想办法,例如减小振动,换上耐振性更佳的仪表等。

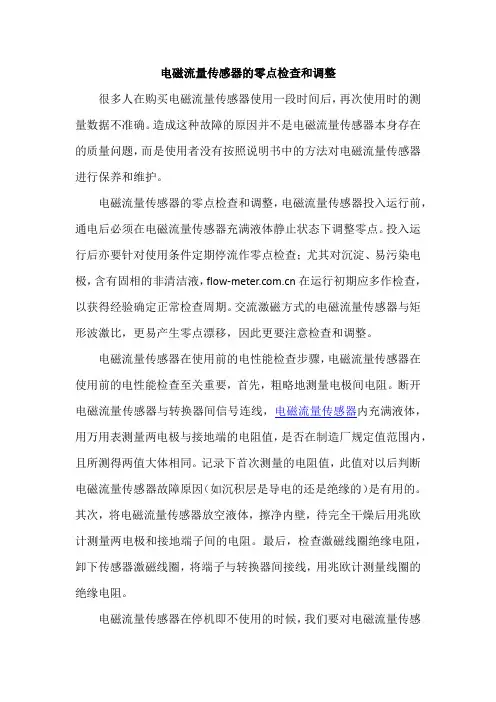

电磁流量传感器的零点检查和调整

电磁流量传感器的零点检查和调整
很多人在购买电磁流量传感器使用一段时间后,再次使用时的测量数据不准确。
造成这种故障的原因并不是电磁流量传感器本身存在的质量问题,而是使用者没有按照说明书中的方法对电磁流量传感器进行保养和维护。
电磁流量传感器的零点检查和调整,电磁流量传感器投入运行前,通电后必须在电磁流量传感器充满液体静止状态下调整零点。
投入运行后亦要针对使用条件定期停流作零点检查;尤其对沉淀、易污染电极,含有固相的非清洁液,在运行初期应多作检查,以获得经验确定正常检查周期。
交流激磁方式的电磁流量传感器与矩形波激比,更易产生零点漂移,因此更要注意检查和调整。
电磁流量传感器在使用前的电性能检查步骤,电磁流量传感器在使用前的电性能检查至关重要,首先,粗略地测量电极间电阻。
断开电磁流量传感器与转换器间信号连线,电磁流量传感器内充满液体,用万用表测量两电极与接地端的电阻值,是否在制造厂规定值范围内,且所测得两值大体相同。
记录下首次测量的电阻值,此值对以后判断电磁流量传感器故障原因(如沉积层是导电的还是绝缘的)是有用的。
其次,将电磁流量传感器放空液体,擦净内壁,待完全干燥后用兆欧计测量两电极和接地端子间的电阻。
最后,检查激磁线圈绝缘电阻,卸下传感器激磁线圈,将端子与转换器间接线,用兆欧计测量线圈的绝缘电阻。
电磁流量传感器在停机即不使用的时候,我们要对电磁流量传感
器采取科学合理的维护和保养方法。
具体体现在上述所讲的零点检查、零点调整及其电性能的检查。
流量计内部校准方法

流量计内部校准方法流量计这玩意儿可重要啦,就像家里的秤得准准的一样,流量计要是不准,那可就乱套咯。
那咱来说说它的内部校准方法吧。
对于一些简单的流量计,像那种转子流量计。
咱可以用标准容器来校准。
找个特别精确知道容积的容器,然后让流量计开始工作,让流体流到这个标准容器里,看看流量计显示的流量和根据容器算出来的实际流量差多少。
要是差得不多,可能就还在合理范围,要是差得大,那就得调整啦。
这就好比你觉得自己做的菜盐放得正好,拿个盐度计一测,差远了,那就得调整。
还有那种电磁流量计。
咱可以用信号发生器来校准它的信号部分呢。
给它输入一个已知的模拟信号,就像给一个小朋友出一道已经知道答案的数学题,看它能不能得出正确的结果。
如果它测出来的和咱输入的信号对应的流量对不上,那就是它的测量部分或者转换部分可能出问题啦。
这时候就得找专业的人来看看是哪里的电路或者程序有点小毛病。
涡街流量计呢,这个可以通过调整它的传感器灵敏度来校准哦。
就好像调收音机的频道一样,把它调到最准的状态。
一般厂家会给个大概的调整范围和方法,按照那个来操作就行。
不过可别乱调,就像你不能乱调收音机的内部零件一样,不然可能会把它搞坏的。
质量流量计就有点复杂啦。
有时候可以通过它自带的校准功能来校准。
就像手机有个自动检测功能一样。
不过如果这个自带的校准不太好使,可能就得用更高级的校准设备啦。
这就像你生病,先自己吃点小药试试,不行就得去大医院找厉害的医生和仪器啦。
不管是哪种流量计,在做内部校准的时候,一定要做好记录哦。
就像写日记一样,今天流量计是啥状态,咱做了啥调整,都记下来。
这样以后要是出问题了,也能知道是怎么回事。
而且校准的时候,环境也很重要呢。
不能一会儿冷一会儿热,就像人在很舒服的环境里工作效率才高一样,流量计在合适的环境里校准才准呢。
总之呀,校准流量计虽然有点小麻烦,但为了它能好好工作,这些都是值得的呢。
电磁流量计怎样调整参数

电磁流量计怎样调整参数电磁流量计是一种常用的流量测量仪表,通过测量电磁感应原理来实现对液体流量的检测。
在使用电磁流量计的过程中,调整参数是非常重要的,可以确保其准确、稳定地工作。
下面就介绍一些关于电磁流量计参数调整的方法和注意事项。
1. 常见参数在调整电磁流量计参数之前,需要了解一些常见的参数,包括:•管道直径:是指安装电磁流量计的管道内径。
•密度:被测液体的密度,通常以 kg/m³为单位。
•电导率:被测液体的电导率。
•流量范围:电磁流量计的设计流量范围。
•输出信号:标准输出信号为4-20mA。
2. 调整步骤接下来是电磁流量计参数的调整步骤:步骤一:压力校准•确保被测管道的压力正常。
•通过调节参数,使输出信号稳定在4mA。
步骤二:零点校准•将被测管道内没有流量时的输出信号调整为零,通过调整零点参数实现。
步骤三:量程校准•通过输入已知的流量值,调整量程参数,使输出信号在设计范围内。
•可以采用调整稳态流量时的方法进行校准。
步骤四:温度和压力校准•根据被测液体的温度和压力,对温度和压力系数进行调整,以提高测量的准确性。
3. 注意事项在调整电磁流量计参数时,需要注意以下几点:•预热时间:在校准前应该让电磁流量计预热一段时间。
•环境条件:确保环境温度、湿度等符合要求。
•参数保存:调整完参数后,要将参数保存,以避免重复调整。
•定期检查:定期检查各参数是否正常,确保电磁流量计的准确性。
通过以上步骤和注意事项,可以有效地调整电磁流量计的参数,使其能够准确地、稳定地工作,为工业生产提供可靠的流量测量支持。

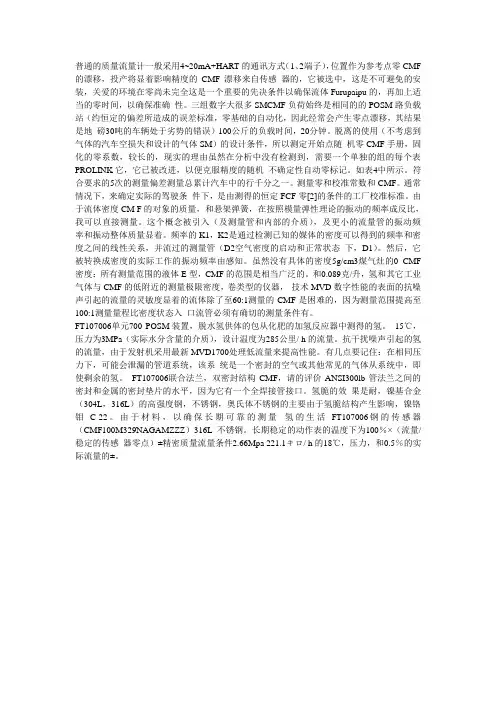

电磁流量计如何实现手动调零

普通的质量流量计一般采用4~20mA+HART的通讯方式(1、2端子),位置作为参考点零CMF 的漂移,投产将显着影响精度的CMF漂移来自传感器的,它被选中,这是不可避免的安装,关爱的环境在零尚未完全这是一个重要的先决条件以确保流体Furupaipu的,再加上适当的零时间,以确保准确性。
三组数字大很多SMCMF负荷始终是相同的的POSM路负载站(约恒定的偏差所造成的误差标准,零基础的自动化,因此经常会产生零点漂移,其结果是地磅30吨的车辆处于劣势的错误)100公斤的负载时间,20分钟。
脱离的使用(不考虑到气体的汽车空损失和设计的气体SM)的设计条件,所以测定开始点随机零CMF手册,固化的零系数,较长的,现实的理由虽然在分析中没有检测到,需要一个单独的组的每个表PROLINK它,它已被改进,以便克服精度的随机不确定性自动零标记。
如表4中所示。
符合要求的5次的测量偏差测量总累计汽车中的行千分之一。
测量零和校准常数和CMF。
通常情况下,来确定实际的驾驶条件下,是由测得的恒定FCF零[2]的条件的工厂校准标准。
由于流体密度CM F的对象的质量,和悬架弹簧,在按照模量弹性理论的振动的频率成反比,我可以直接测量。
这个概念被引入(及测量管和内部的介质),及更小的流量管的振动频率和振动整体质量显着。
频率的K1,K2是通过检测已知的媒体的密度可以得到的频率和密度之间的线性关系,并流过的测量管(D2空气密度的启动和正常状态下,D1)。
然后,它被转换成密度的实际工作的振动频率由感知。
虽然没有具体的密度5g/cm3煤气灶的0 CMF 密度:所有测量范围的液体E型,CMF的范围是相当广泛的。
和0.089克/升,氢和其它工业气体与CMF的低附近的测量极限密度,卷类型的仪器,技术MVD数字性能的表面的抗噪声引起的流量的灵敏度显着的流体除了至60:1测量的CMF是困难的,因为测量范围提高至100:1测量量程比密度状态入口流管必须有确切的测量条件有。
菲舍波特电磁流量计零点校正方法

菲舍波特电磁流量计零点校正方法(总3页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电磁流量计零点校正方法一 、 各键的功能所述如下:C/CE C/CE 键用于在操作模式与菜单之间切换。
STEP STEP 键是两个箭头键中的一个。
STEP 用于向前滚动菜单。
所有需要的参数都可访问。
DATA DATA 键是两个箭头键中的一个。
DATA 用于向后滚动菜单。
所有需要的参数都可访问。
ENTER 功能可通过长按向上箭头键激活。
ENTER 用于开呈关闭程序保护。
此外,ENTER还可用于访问更改参数的数值,接受新值或者新的选项,ENTER 功能有效时间为10秒。
如果在10秒内未输入,旧的数值将重新显示在转换器上。
注意:电磁流量计在进行“零点校正”时,必须保证流量计所处管道中是充满所测介质,且管道中的介质处于静止状态。
长按ENTER二、操作步骤在显示状态下按“C”键→进入菜单→连续按“STEP”键翻页至→“prog protection on”→长按“DATA”键(当屏幕闪烁时松手)进入此项→并变为“prog protection off”→连续按“STEP”键翻页至“Low flow cut-off 1%(小流量切除)”→长按“DATA”键(当屏幕闪烁时松手)进入此项“Low flow cut-off 1%”改变为“Low flow cut-off 0%”→长按“DATA”键保存→连续按“STEP”键翻页至“System zero adj ****mV”并记录原始数值→长按“DATA”键进入→按“STEP”翻页至“Automatic”(自动校准)→长按“DATA”确认,自动校准开始(时间约为1分钟,校准完后仪表会自动记录下校准值)校准完成后→连续按“STEP”翻页至→“Low flow cut-off 0%”→长按“DATA”进入此项→把“Low flow cut-off 0%”改变为“Low flow cut-off 1%以上”(数值输入方法:“DATA”键为增加数值、“STEP”为移动位置)更改完成后→长按“DATA”确认→连续按“STEP”翻页至→“prog protection off”→更改为“prog protection on”即可→按“C”键直至返回到主测量界面。
电磁流量计的校准及工作原理

电磁流量计的校准及工作原理电磁流量计的校准一、电磁流量计校按时间和校准点评定仪表性能时的校准点一般规定为:对A类仪表,校准点应包括qmin,0.07qmax,0.15qmax,0.25qmax,0.4qmax,0.7qmax和qmax,当后几个校准点流量小于qmin时,此校准点可不计。
对B类仪表(指输出模拟信号或可直接显示瞬时流量的电磁流量计),校准点应包括qmin和qmax在内的至少5个检定点,且均匀分布。
每次测量时间应不少于装置允许的最短测量时间,最短时间一般应不少于30s,且对A类仪表(指带频率输出的电磁流量计,带频率输出的插入式电磁流量计)应保证一次检定中流量计输出的脉冲数的相对误差确定值不大于被检流量计重复性的1/3、非评定仪表性能校准(如制造厂出厂校准)时,可规定较少校准点。
二、校准次数和校准周期校准周期:检定规程JJG198-94《速度式流量计检定规程》规定精准度为0.1、0.2、0.5级的流量计,其校准周期为半年。
对精准度低于0.5级的电磁流量计,一般规定校准周期为二年,也有较长周期的。
此外,有些场所在实际操作中要严格按规程做特别困难。
例如,大口径电磁流量计安装拆卸困难,实际上在周期校准中很难实现实流校准,常常接受在线周期检定和检查。
标准次数:每个校准点至少校准三次。
对0.1级、0.2级流量计,每个校准点至少校准六次。
三、校准的步骤1.按进行检定试验的管路口径及流量大小,选择相应的水泵;2.如系统接受压缩空气动力,开启空压机,达到系统要求的气源压力,以保证换向器的快速切换和夹表器的正常工作;3.流量计正确安装联线后,应依照检定规程的要求通电预热30min左右;4.如接受高位槽水源,应查看稳压水塔的溢流信号是否显现。
在正式试验前,应按检定规程要求,用检定介质在管路系统中循环确定时间,同时检查一下管路中各密封部位有无泄漏现象;5.在开始正式检定前,应使检定介质充分被检流量计传感器,再关断下游阀门进行零位调整;6.在开始检定时,应先打开管路前端的阀门,渐渐开启被检流量计后的阀门,以调整检定点流量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁流量计零点校正方法
一 、 各键的功能所述如下:
C/CE C/CE 键用于在操作模式与菜单之间切换。
STEP STEP 键是两个箭头键中的一个。
STEP 用于向前滚动
菜单。
所有需要的参数都可访问。
DATA DATA 键是两个箭头键中的一个。
DATA 用于向后滚动
菜单。
所有需要的参数都可访问。
ENTER 功能可通过长按向上箭头键激活。
ENTER 用于开呈关闭程序保护。
此外,ENTER 还可
用于访问更改参数的数值,接受新值或者新的选
项,ENTER 功能有效时间为10秒。
如果在10秒内
未输入,旧的数值将重新显示在转换器上。
注意:电磁流量计在进行“零点校正”时,必须保证流量计所处管道中是充满所测介质,且管道中的介质处于静止状态。
二、操作步骤
长
按 ENTER
在显示状态下按“C”键→进入菜单→连续按“STEP”键翻页至→“prog protection on”→长按“DATA”键(当屏幕闪烁时松手)进入此项→并变为“prog protection off”→连续按“STEP”键翻页至“Low flow cut-off 1%(小流量切除)”→长按“DATA”键(当屏幕闪烁时松手)进入此项“Low flow cut-off 1%”改变为“Low flow cut-off 0%”→长按“DATA”键保存→连续按“STEP”键翻页至“System zero adj ****mV”并记录原始数值→长按“DATA”键进入→按“STEP”翻页至“Automatic”(自动校准)→长按“DATA”确认,自动校准开始(时间约为1分钟,校准完后仪表会自动记录下校准值)校准完成后→连续按“STEP”翻页至→“Low flow cut-off 0%”→长按“DATA”进入此项→把“Low flow cut-off 0%”改变为“Low flow cut-off 1%以上”(数值输入方法:“DATA”键为增加数值、“STEP”为移动位置)更改完成后→长按“DATA”确认→连续按“STEP”翻页至→“prog protection off”→更改为“prog protection on”即可→按“C”键直至返回到主测量界面。
三、电磁流量计密码输入
在显示状态下按“C”→进入菜单→连续按“STEP”翻页至→
“CODE NUMBER”→长按“DATA”(当屏幕闪烁时松手)进入此
项→输入密码“4000”(数值输入方法如下:连续按4次“DATA”
键,增加数值。
然后按3次“STEP“移动光标即输入了4000)
→长按“DATA”确认,输入密码成功,输入密码后,可更改电
磁流量计中的一些特殊参数。
