可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。
二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。
（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。
（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。
（取值为6.3KN）———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。
施工方案脚手架受力计算
施工方案脚手架受力计算1. 引言脚手架是在建筑施工过程中必不可少的工具之一，它支撑着工程的搭建与施工。
在搭建脚手架时，施工方案的合理性和安全性是至关重要的。
其中，脚手架的受力计算是确保脚手架稳定性和承重能力的重要环节。
本文将介绍施工方案脚手架受力计算的相关内容。
2. 脚手架的受力情况脚手架在施工过程中会受到各种力的作用，包括水平力、垂直力、倾斜力等。
为了确保脚手架的安全稳定，需要对脚手架的受力情况进行详细的计算。
在脚手架的受力计算中，需要考虑以下几个重要因素：2.1. 脚手架的自重脚手架自身的重量是脚手架受力计算的基础。
自重包括横杆、立杆、加强杆等构件的重量。
在计算过程中，需要考虑不同构件的长度、直径和材质等因素。
2.2. 施工荷载施工过程中会有一定的荷载作用于脚手架，包括工人的活动荷载、施工材料的重量荷载等。
这些荷载会对脚手架产生一定的影响，需要进行准确的计算。
2.3. 风荷载脚手架在户外施工时，会受到风力的影响。
风力可能会对脚手架产生水平力，从而对整个结构产生影响。
因此，在脚手架的受力计算中，需要考虑风荷载的作用。
3. 脚手架受力计算的方法脚手架的受力计算可以采用传统的静力学方法进行，包括平衡条件和力的平衡方程等。
以下是脚手架受力计算的一般步骤：3.1. 统计脚手架构件的数量和尺寸首先，需要统计脚手架构件的数量和尺寸。
包括横杆、立杆、加强杆等构件的数量和长度，以及构件的材质和直径等信息。
3.2. 计算脚手架的自重根据脚手架构件的数量和尺寸，可以计算脚手架的自重。
自重的计算可以根据不同构件的密度和长度进行估算。
3.3. 计算施工荷载根据施工过程的具体情况，计算施工材料的重量和工人的活动荷载。
这些荷载可以根据实际情况进行估算或者通过测量获得。
3.4. 考虑风荷载根据施工现场的环境和风力等级，考虑风荷载对脚手架的作用。
风荷载的计算可以根据相关的风荷载标准进行。
3.5. 进行受力计算综合考虑脚手架的自重、施工荷载和风荷载等因素，进行受力计算。
脚手架计算公式
脚手架计算公式脚手架计算书1、脚手架相关力学计算条件根据檐高和施工的需要，搭设脚手架的高度为H=74.20m(考虑到屋顶局部高处因此均按80m计算)、立杆横距Lb=1.05m、立杆纵距L=1.20m,大横杆步距h=1.2m，横向水平杆靠墙一侧外伸长度,300mm,铺5cm厚木脚手板4层，同时施工2层，施工荷载按结构施工时取Qk=4KN/M2，(装修时荷载考虑两层同时作业，每两米按一人操作计算，人边放一个300mm高直径500mm的灰斗，架体脚手板上排放两箱外墙面砖)，连墙杆布置为两步三跨(2h×3L)，钢管为φ48×3.2，基本风压W0,0.35KN/m2，采用密目立网全封闭,计算脚手架的整体稳定。
其它计算参数查《建筑施工扣件式钢管脚手架安全技术规范》及《建筑施工计算手册》知:立杆截面面积A=489mm2(由于使用旧钢管，考虑到磨损，钢管壁厚按3.2mm计算，则截面面积A=458mm2),钢管回转半径i=1.58cm,截面模量W=5.08cm3,钢材抗压强度设计值f,205N/mm2，脚手架钢管重量为0.0384KN/m，扣件自重为0.014KN/个，木脚手板的自重0.35KN/m2，密目网(密度为2300目/100cm2)的自重0.005KN/m2，挡脚板、栏杆的自重0.14KN/m。
2、纵向水平杆计算:脚手架属于双排扣件式钢管脚手架，施工荷载由纵向水平杆传至立杆，只对纵向水平杆进行计算，按三跨连续梁计算，计算简图如下抗弯强度按下式计算σ, ?fM,0.175F?LF—由横向水平杆传给纵向水平杆的集中力设计值，F=0.5qlb(1+ )2 q―作用于横向水平杆的线荷载设计值;q= (1.2Qp+1.4QK)?S1Qp―脚手板自重,0.35 KN/m2;QK―施工均布荷载标准值(装修施工时为2KN/M2)取QK=3KN/M2;f―Q235钢抗弯强度设计值，按规范表5.1.6采用，f,205N/mm2;S1―施工层横向水平杆间距，取S1=1200mm;1.4―可变荷载的荷载分项系数;a1―横向水平杆外伸长度,取a1,300mm,柱距，取 =1050mm,排距，取 =1200mmW,截面模量，按规范附录B表B取值，W=5.08cm3;σ,,, ,f= ,满足要求挠度验算= (与10mm)式中 -由横向水平杆传给纵向水平杆的集中力标准值，=4.16mm, =1200/150= 8mm,满足要求。
脚手架受力计算参照
通道改道计算书13.6.1 编制依据（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）（2）《钢结构设计标准》（GB50017-2017）（3）《热轧型钢》（GB-T706-2016）（4）《结构用冷弯空心型钢》（GBT6728-2017）13.6.2 荷载计算本次计算取通道宽度的一半作为研究对象。
荷载计算取值参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
1）永久荷载花纹钢板自重：0.75×1×0.004×7.85×10=0.236KN/m栏杆、脚手板挡板自重：0.17KN/m3根1.2m长钢管：0.143KN/m栏杆及木脚手板总自重：0.17+0.143=0.313 KN/m密目网自重：1.2×0.01=0.012KN/m角钢自重：15.1×10×10-3=0.151 KN/m矩管自重：5.187×0.75×2=0.078 KN/m永久荷载MG=0.236+0.313+0.012+0.151+0.078=0.79 KN/m2）施工荷载施工活载MQ=3×0.75=2.25KN/m3）设计荷载值则q=1.2MG+1.4MQ=1.2×0.79+1.4×2.25=4.1KN/m13.5.3方钢计算1）抗弯强度方钢80*40*3截面模量W=8.776×10-6m3弯矩公式：Mmax=0.125ql2=0.125×4.1×103×1.52=1.153×103N·m抗弯强度σ=Mmax/W=1.153×103/(8.776×10-6)=1.314×108 N/m2＜[f]=2.15×108 N/m22）挠度计算弹性模量E=2.06×105N/mm 2角钢惯性矩I=17.552cm 4挠度公式：43411855 4.110 1.515000.00757.510384384 2.061017.55210150150ql l m mm mm EI υ-⨯⨯⨯====<==⨯⨯⨯⨯满足要求。
脚手架受力计算及稳定性验算
脚手架受力计算及稳定性验算一、荷载计算可调立杆承受荷载分为恒载和活载，活载主要为风载及施工中产生的动载，由于风载和施工动载影响很小，计算中不予考虑。
恒载：Gk=Gk1+Gk2Gk1─混凝土自重，混凝土比重ρ=3000Kg/m3，考虑最不利情况下混凝土自重主要有框架梁、框架柱及钢筋重量，其中钢筋考虑2400kg。
Gk2─脚手架自重，可调支撑钢管Φ48×3.5，自重3.84kg/m，扣件取1.32kg/个。
Gk1=（0.5×1.0×6.6+0.5×1.0×7）×3000+2400=22800kgGk2=（2.5×6+3.5×6）×3.84+18×1.32=162kg则Gk=Gk1+Gk2=22800+162=22962kg单根立杆承受荷载Gk=22962÷6=3827kg（38.27kN）二、可调支撑杆支座承载力及地基承载力验算1、可调支撑杆底座验算N≤Rb，其中Rb取40 kN。
N=38.27 kN<Rb=40 kN，满足要求。
2、可调支撑杆的地基承载力验算N/Ad≤K*f kAd—可调支撑底面积，取0.01m2。
k—混凝土面，取1.0。
f k—地基承载力标准值。
根据试验取40Mpa。
N/Ad=38.27/0.01=3.83×103kN/m2<40Mpa三、可调支撑杆稳定性验算N/ψA≤fψ—轴心受压构件稳定系数。
λ—长细比，λ=L0/ⅰ。
f—钢材抗压强度设计值，取205N/mm2。
L0=kμh，其中k取1.155，μ取1.05，h取0.35。
则L0=1.155×1.05×0.35=0.42。
经查表得ⅰ=1.58cm，ψ=0.97。
截面面积A=4.89cm2。
N/ψA=38.27/（0.927×4.89×10-4）=84×103kN<205×103kN，满足要求。
脚手架计算书

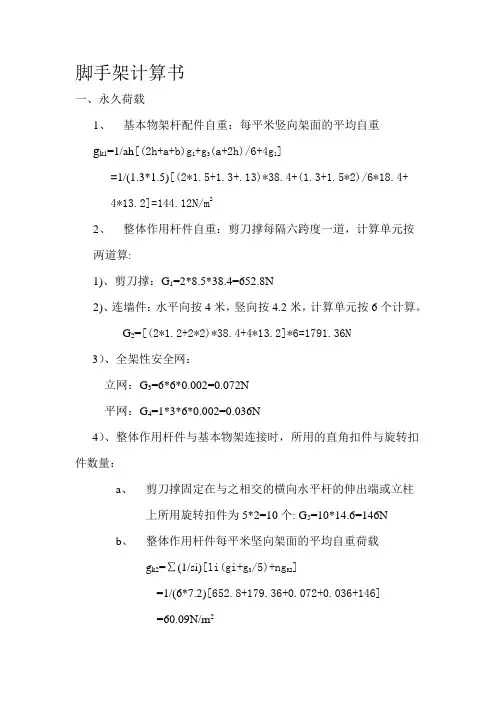

脚手架计算书一、永久荷载1、基本物架杆配件自重：每平米竖向架面的平均自重g k1=1/ah[(2h+a+b)g1+g3(a+2h)/6+4g1]=1/(1.3*1.5)[(2*1.5+1.3+.13)*38.4+(1.3+1.5*2)/6*18.4+4*13.2]=144.12N/m22、整体作用杆件自重：剪刀撑每隔六跨度一道，计算单元按两道算:1)、剪刀撑：G1=2*8.5*38.4=652.8N2)、连墙件：水平向按4米，竖向按4.2米，计算单元按6个计算。
