引言
•零件的分类
标准件——结构形状、尺寸已标准化(如螺钉、螺栓 、螺母、键、轴承等)
常用件——某些主要 结构要素已标准化( 如弹簧、齿轮等)
一般件——主要结构 形状、尺寸未标准化 (根据使用要求自行 设计制造)
主目录
6.1 螺纹与螺纹紧固件
一、螺纹
⒈ 螺纹的形成
注意:只有上述各要素完全相同的内、外螺纹才
能旋合在一起。
主目录
6.1 螺纹与螺纹紧固件
3. 螺纹的分类
标准螺纹
按标准化程度 特殊螺纹
螺纹
非标螺纹
连接螺纹
按用途
传动螺纹
标准螺纹:牙型、公称直径、螺距均符合标准。
特殊螺纹:牙型符合标准,公称直径或螺距不符合标准。 非标准螺纹:牙型不符合标准。
主目录
6.1 螺纹与螺纹紧固件
主目录
6.1 螺纹与螺纹紧固件
(1)外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
小径≈0.85d
•外螺纹剖视画法
A
大小 径径
螺纹终止线 画粗实线
小径圆约画3/4圈 A-A
A 螺纹终止线画一小段
剖面线画到大径线
主目录
6.1 螺纹与螺纹紧固件
(2)内螺纹画法
大径线画细实线
倒角圆不画
•螺纹的工艺结构 —— 螺纹末端 倒角(圆锥面) 常见形
式
平顶
圆顶(球面) 保护螺纹、便于安装
主目录
6.1 螺纹与螺纹紧固件
螺尾
退刀槽
螺纹收尾 退刀纹
外退刀槽 内退刀槽
退出车刀
车刀 开始退刀
车 刀
2024版《CAD标准件和常用件》课件
在工程设计中的作用
标准件和常用件的应用使得工程设计更加规范化、模块化,有利于实现设计的标准化和系列化,提高产品质量和 可靠性。
行业发展趋势与前景展望
发展趋势
随着CAD技术的不断发展和普及,CAD标准件和常用件的种类和数量将不断增加,应 用范围也将更加广泛。
VS
螺母
螺母是与螺栓配合使用的一种连接元件, 具有内螺纹,可旋合在螺栓的螺纹上。根 据形状、尺寸和材质等,螺母也可分为多 种类型,如六角螺母、蝶形螺母、锁紧螺 母等。
轴承、齿轮类标准件
轴承
轴承是一种支撑旋转轴或往复运动的机械元 件,可降低摩擦系数并保证回转精度。根据 结构、承载能力和运动方式等,轴承可分为 多种类型,如深沟球轴承、圆锥滚子轴承、 推力轴承等。
要点二
垫圈
垫圈是一种薄板状机械元件,通常用于增加连接件的接触面 积或调整连接件的间隙。根据形状、尺寸和材质等,垫圈也 可分为多种类型,如平垫圈、弹簧垫圈、锁紧垫圈等。
其他常见类型标准件
销
销是一种用于定位和连接的机械元件,通常具有圆柱形或圆锥形。根据直径、长度和材质等,销可分为多种 类型,如圆柱销、圆锥销、开口销等。
CAD标准件和常用件的参 数化设计
掌握各种CAD软件的建模方法, 能够熟练绘制标准件和常用件 的三维模型。
通过参数化设计,可以快速修 改零件尺寸、形状等参数,提 高设计效率。
学员心得体会分享
学员A
通过学习,我深刻认识到了CAD 标准件和常用件在机械设计中的 重要性,掌握了它们的选用原则 和建模方法,对我的工作有很大 的帮助。
01
螺栓
连接两个物体的常用紧固件,具有 不同的头部设计和螺纹规格。
机械制图:5-1 标准件——弹簧
圆柱螺旋压缩弹簧的标记
返回
dxDxH0
Y A -1.2×8×40 -2 LH GB/T2089-1994 B级-D-Zn
表示镀锌
弹簧的旋向: 右旋用RH 左旋用LH
弹簧材料为B级 碳素弹簧钢丝 国标号 左旋 2级精度
若未标注旋向,则选用左旋、 簧丝直径为1.2mm
右旋均可。
中径为8mm 自由高度为40mm
返回
举例
圆柱螺旋压缩弹簧画法举例
返回
圆柱螺旋压缩弹簧的标记示例
返回
例如:线径30mm,弹簧中径150mm,自由高度320mm,制造 精度为3级,材料为60Si2MnA,热卷,两端并紧锻 平,表面涂漆处理的右旋圆柱螺旋压缩弹簧。
其标记为:YB-30×150×320-GB/T 2089-1994
举例 over

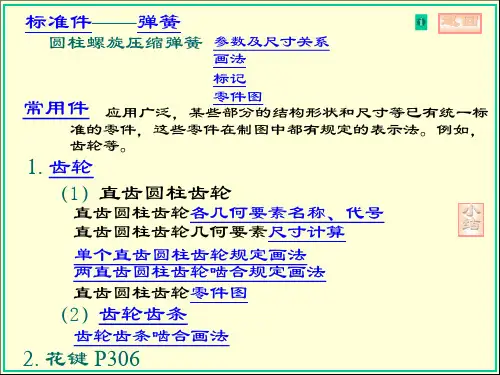

标准件——弹簧
圆柱螺旋压缩弹簧 参数及尺寸关系
画法
返回
标记
常用件
零件图 应用广泛,某些部分的结构形状和尺寸等已有统一标
准的零件,这些零件在制图中都有规定的表示法。例如,
齿轮等。
1. 齿轮
(1)直齿圆柱齿轮
直齿圆柱齿轮各几何要素名称、代号 直齿圆柱齿轮几何要素尺寸计算
小 结
单个直齿圆柱齿轮规定画法 两直齿圆柱齿轮啮合规定画法
齿轮有标准齿轮与非标准齿轮之分,具有标准齿的齿轮称为
标准齿轮。
直齿轮
斜齿轮
人字齿轮
over
圆柱齿轮
返回
圆锥齿轮
返回
蜗杆蜗轮
返回
直齿圆柱齿轮各几何要素名称、代号
返回
对于标准齿轮,分度圆直径=节圆直径
直齿圆柱齿轮几何要素的尺寸计算
返回
工程制图 第七章
说明:Rc为圆柱外管螺 纹的特征代号。
7-3 根据螺纹的标注,查表填空。
1.该螺纹为_梯__形__螺__纹___,公称直 径___2_0____,螺距____4____,线 数为____2____,旋向为___左__旋___。
2.该螺纹为_非__螺__纹__密__封__的__内__管__螺__纹__,公称直径 ___2_0_.9_5_5__,螺距为___1_.8_1_4___,线数为 ___单__线____,旋向为___右__旋____。
7-15 已知阶梯轴两端支撑轴肩处的直径分别为25和 15,用简化画法(比例1:1)画出支205,d=25,D=52,B=15 滚动轴承6202, d=15,D=35,B=11。
方法一: 一般通用画法
6205
6202
方法二: 特征画法
6205
6202
2.计算出螺 栓,螺柱。螺钉 的有效长度,并 查表取标准长度 值。
3.双头螺柱 和螺钉应根据材 料确定旋入长度, 同时确定螺孔深 度及钻孔深度。
二、键连接、销连接与弹簧 7-10 下列图是轴与孔采用一般松紧度平键连接,试根 据轴径查表,标注它们的键槽尺寸及其偏差值,并完 成键连接图。
查键的标准表,公称直径d=24的键,公称尺寸为8×7,即宽度 b=8,查得公差为上偏差0,下偏差-0.036。轴的键槽深为t=4, d-t=20。查得上偏差为+0.1,下偏差为0。
2.内螺纹,大径M20,螺纹长30,钻孔深40,螺纹倒角 C2。
画法:在主视图中,螺纹的小径终止线用粗实线绘制(画图时 可取小径=0.85大径)。螺纹的大径用细实线绘制,在投影左视 图上,大径只画3/4圆,倒角圆省略不画。钻孔底部锥面角画 成120°。
3.将上述内,外螺纹旋合,旋入长度为20,画出螺纹 连接的主视图。
CAD标准件绘图参照
【内容概要】本章的重点介绍了螺纹连接、键联结、齿轮、轴承、弹簧等常用件和标准件的规定画法。
难点是螺纹连接和轴承的规定画法,学习本章时要注意对国家标准的正确理解和一些标准数据的查阅方法。
此外,本章中的螺纹连接、齿轮啮合、键联结等所涉及的知识已不是单独的零件,而是逐渐向部件过渡的典型装配结构,其目的是为下一步学习装配图打下基础,要熟练掌握这些装配结构的规定画法。
第一讲螺纹及螺纹联结1.知识要点(1)螺纹参数(2)螺纹分类(3)螺纹的规定画法(4)螺纹尺寸标注2.教学手段利用课件和实物模型讲解螺纹的形成和参数,对螺纹的分类重点分清管螺纹和普通螺纹,螺纹的规定画法要详细讲解,把各种表达方法讲解清楚。
3.课前准备准备螺纹车刀、丝锥、外螺纹和内螺纹零件模型。
4.教学内容(1)螺纹参数①牙型:在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形,牙型角为60°。
②大径、小径和中径:大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径,外螺纹的大径用d表示,内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径,外螺纹的小径用d1表示,内螺纹的小径用D1表示。
在大径和小径之间,设想有一柱面(或锥面),在其轴剖面内,素线上的牙宽和槽宽相等,则该假想柱面的直径称为中径,用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数:形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分,多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程:相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上,相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为:S=n.P⑤旋向:沿轴线方向看,顺时针方向旋转的螺纹成为右旋螺纹,逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素,只有五要素相同的内、外螺纹才能互相旋合。

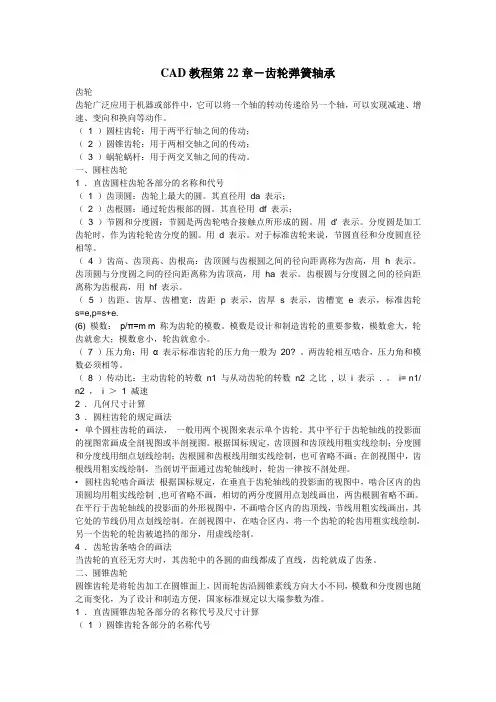

CAD教程第22章-齿轮弹簧轴承
CAD教程第22章-齿轮弹簧轴承齿轮齿轮广泛应用于机器或部件中,它可以将一个轴的转动传递给另一个轴,可以实现减速、增速、变向和换向等动作。
(1 )圆柱齿轮:用于两平行轴之间的传动;(2 )圆锥齿轮:用于两相交轴之间的传动;(3 )蜗轮蜗杆:用于两交叉轴之间的传动。
一、圆柱齿轮1 .直齿圆柱齿轮各部分的名称和代号(1 )齿顶圆:齿轮上最大的圆。
其直径用da 表示;(2 )齿根圆:通过轮齿根部的圆。
其直径用df 表示;(3 )节圆和分度圆:节圆是两齿轮啮合接触点所形成的圆。
用d' 表示。
分度圆是加工齿轮时,作为齿轮轮齿分度的圆。
用d 表示。
对于标准齿轮来说,节圆直径和分度圆直径相等。
(4 )齿高、齿顶高、齿根高:齿顶圆与齿根圆之间的径向距离称为齿高,用h 表示。
齿顶圆与分度圆之间的径向距离称为齿顶高,用ha 表示。
齿根圆与分度圆之间的径向距离称为齿根高,用hf 表示。
( 5 )齿距、齿厚、齿槽宽:齿距p 表示,齿厚s 表示,齿槽宽 e 表示,标准齿轮s=e,p=s+e.(6) 模数:p/π=m m 称为齿轮的模数。
模数是设计和制造齿轮的重要参数,模数愈大,轮齿就愈大;模数愈小,轮齿就愈小。
(7 )压力角:用α 表示标准齿轮的压力角一般为20? 。
两齿轮相互啮合,压力角和模数必须相等。
(8 )传动比:主动齿轮的转数n1 与从动齿轮的转数n2 之比, 以i 表示 . 。
i= n1/ n2 ,i >1 减速2 .几何尺寸计算3 .圆柱齿轮的规定画法•单个圆柱齿轮的画法,一般用两个视图来表示单个齿轮。
其中平行于齿轮轴线的投影面的视图常画成全剖视图或半剖视图。
根据国标规定,齿顶圆和齿顶线用粗实线绘制;分度圆和分度线用细点划线绘制;齿根圆和齿根线用细实线绘制,也可省略不画;在剖视图中,齿根线用粗实线绘制,当剖切平面通过齿轮轴线时,轮齿一律按不剖处理。
•圆柱齿轮啮合画法根据国标规定,在垂直于齿轮轴线的投影面的视图中,啮合区内的齿顶圆均用粗实线绘制,也可省略不画,相切的两分度圆用点划线画出,两齿根圆省略不画。
工程识图与AutoCAD第六章 标准件与常用件的画法
内 圈
保 持 架
第六章 标准件与常用件的画法
1.滚动轴承的通用画法
〖画法规定〗 在轴两侧用矩形线框(粗实 线)及十字形符号(粗实线)表示。 〖应用场合〗
在装配图中,若不必确切地 表示滚动轴承的外形轮廓、载荷 特性及结构特征时,可采用通用 画法。 〖用途〗
适用于表达各种类型的滚动 轴承。
第六章 标准件与常用件的画法
双头 螺柱
开槽 圆柱 头螺 钉
第六章 标准件与常用件的画法
名称 十字 槽沉 头螺 钉 内六 角圆 柱头 螺钉 开槽 锥端 紧定 螺钉 六角 螺母 结构 视图 标记示例 螺钉GB/T 819.1 M6×20 表示:十字槽沉头螺钉,规 格尺寸(螺纹大径d)6mm,公 称长度l=20㎜ 螺钉GB/T 70.1 M10×35 表示:内六角圆柱头螺钉, 规格尺寸(螺纹大径d)10mm, 公称长度l=35㎜ 螺钉GB/T 71 M6×15 表示:开槽锥端紧定螺钉, 规格尺寸(螺纹大径d)6mm,公 称长度l=15㎜
螺栓连接图画法
第六章 标准件与常用件的画法 螺纹连接图画法规则:
(1)当剖切平面通过螺栓、螺钉、螺母及垫圈等 紧固件的轴线时,应按未剖切绘制;螺纹紧固件上的工 艺结构均可以省略不画。
(2)两相邻零件,接触面只画一条粗实线;凡不
接触的表面,不论间隙多小,均应画出两条轮廓线。 (3)在剖视中,相邻两不同零件的剖面线方向应 尽量相反。而同一个零件在各剖视图中,剖面线的倾斜 方向和间隔应相同。
2.滚动轴承的规定画法
深沟球轴承 (GB/T 275—1994)
圆锥滚子轴承 (GB/T 295—1994)
第六章 标准件与常用件的画法
推力球轴承(GB/T 301—1995)
CAD机械制图(标准件、齿轮和弹簧)
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑编辑课件
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
本章教学目标要求:
1.掌握螺纹的规定画法和标注方法; 2.掌握常用螺纹紧固件的规定标记,以及它们的连接画法; 3.掌握键连接和销连接的画法和键、销的规定标记; 4.学会按标准件的规定查阅其有关标准; 5.掌握齿轮的基本知识、圆柱齿轮基本参数的计算方法以及 齿轮和蜗杆、蜗轮的规定画法;
牙底
牙顶
图7-3 螺精纹选牙课型件
5
30º
15º
30º
3º
矩形螺纹
三角形螺纹 梯形螺纹
锯齿形螺纹
图7-3 螺精纹选牙课型件
6
⑵公称直径 一般指螺纹的大径。
大径(d、D)、小径(d1、D1) 、中径(d2、D2)。
内螺纹
d d2 d1
外螺纹
图7-4 螺纹的直径
精选课件
7
⑶线数n
螺纹有单线和多线之分。沿一条螺纹线形成的螺纹称为 单线螺纹;沿轴向等距分布的两条或两条以上的螺旋线形 成的螺纹为多线螺纹。
特征代号 公称直径 导程(P螺距)
旋向 — 公差代号 — 旋合长度代号
⑴普通螺纹(粗牙普通螺纹、细牙普通螺纹)
M10×1 LH - 5g6g -S
公称直径为10 mm,螺距1 mm的单线左旋细牙普通外螺纹; 公差带代为5g6g,短旋合长度。
M8-6H-L 公称直径为8 mm,单线右旋粗牙普通内螺纹; 公差带代为6H,长旋合长度。
利于设计、制造和使用,国家标准对这些零(组)件
的结构、尺寸或某些结构的参数、技术要求等作了统
一规定,学习这些规定,为以后学习零件图和装配图 打下基础。
§7-1 螺 纹
§7-2 螺纹紧固件
§7-3 键和销连接 §7-4 齿 轮
§7-5 滚动轴承
§7-6 弹 簧
精选课件
2
§7-1 螺纹
一、螺纹的基本知识 (一)螺纹的形成、结构要素 1.螺纹的形成 螺旋线——一动点在一圆柱体的表面上,一边绕轴线等
6.掌握轴承的简化画法和规定标记,以及弹簧的规定画法。
本章重点难点:
重点是螺纹的规定画法和标注方法;螺纹紧固件的规定标记,
以及它们的连接画法;圆柱齿轮的规定画法。
难点是螺纹紧固件的连接画精法选。课件
回 1目
录
摘 要: 机器上的标准件和常用件很多,有螺栓、螺柱、 螺母、垫圈、键、销、齿轮、弹簧、滚动轴承等。为
Tr32×6- 7H 公称直径为32 mm,螺距6 mm的单线右旋梯形内螺纹; 公差带代为7,中等旋合长度。
精选课件
21
⑶、管螺纹
螺纹特征代号 尺寸代号 公差等级代号 — 旋向
G1A-LH 管螺纹外螺纹,A级,左旋,尺寸代号为1。
G1 管螺纹内螺纹,右旋,尺寸代号为1。 RC2 锥管螺纹内螺纹,右旋,尺寸代号为2。 R2 锥管螺纹外螺纹,右旋,尺寸代号为2。 Rp3-LH 圆柱内螺纹,左旋,尺寸代号为3。
精选课件
15
3.内螺纹和外螺纹连接
A
AA
A 图7-13 螺纹连接的规定画法
注意: 1.旋合部分按外螺纹的画法绘制。其余部分按各自画法 绘制。 2.表示大、小径的粗细实线要对齐,与倒角大小无关。
精选课件
16
4.其他的一些规定画法 ⑴螺尾的画法
图7-14 螺尾的画法
精选课件
17
⑵不穿通螺纹孔的画法
精选课件
22
M10-6g
M10-6H
Tr40 7-7e
(a)
(b)
(c)
图7-16 螺纹的标注
精选课件
23
G1A
指引线由大径引出
G3/4
Rp2-LH
Rc1/2
图7-17 管精螺选纹课的件标注
24
§7-2 螺纹紧固件
一、常用螺纹紧固件及其标记
六角头螺栓
双头螺柱
六角螺母
六角开槽螺母
M20×1.5-6g 公称直径为20 mm,螺距1.5 mm单线右旋细牙普通外螺纹; 公差带代为6g,中旋合长度。
精选课件
20
特征代号 公称直径 导程(P螺距) 旋向 — 公差代号 — 旋合长度代号
⑵梯形螺纹
Tr40×14(P7)LH- 7e 公称直径为40 mm,螺距7 mm的双线左旋梯形外螺纹; 公差带代为7e,中等旋合长度。
精选课件
12
2.螺纹的收尾和退刀槽 车削螺纹时,刀具接近螺纹末 尾处要逐渐离开工作,因此,螺纹收尾部分的牙型是不完 整的,称为螺尾。为了避免产生螺尾,可以预先在螺纹末 尾处加工出退刀槽,然后再车削螺纹。
图7-10 螺纹的收尾和退刀槽
精选课件
13
二、螺纹的规定画法 1.外螺纹
小径画细实线 螺纹终止线画粗实线
(a)单线螺纹
(b)双线螺纹
图7-5 螺纹的线数
精选课件
8
⑷螺距P和导程Ph
螺纹相邻两牙在中径线上对应两点间的轴向距离,
称为螺距P。
同一条螺旋线上的相邻两牙在中径线上对应两点间
的轴向距离,称为导程Ph。
P Ph P
Ph =nP
Ph P
Ph =P
Ph = 2P
(a)单线螺纹
(b)双线螺纹
图7-6 螺纹的螺距和导程
钻孔深度- 螺孔深度=0.5D
螺孔深度 钻孔深度
120°
(a)钻孔
(b)攻螺纹
图7-15 不穿通螺纹精孔选的课画件法
18
三、螺纹的种类和规定标注
1.螺纹的种类按用途可分: 连接螺纹: 普通螺纹(粗牙普通螺纹、细牙普通螺纹)
管螺纹
传动螺纹:
梯形螺纹 锯齿形螺纹 矩形螺纹
精选课件
19
2. 螺纹的规定标注
精选课件
9
⑸螺纹的旋向 螺纹的旋向分右旋和左旋。
图7-7 螺纹的旋向
精选课件
10
注意:
内、外螺纹连接时,螺纹的上述五项要素必须一致。
图7-8 螺纹的参数
精选课件
11
(二)螺纹的结构
1.螺纹的末端 为了便于装配和防止螺纹起始圈破 坏,常在螺纹的起始处加工成一定的形式,如倒角、倒 圆等。
图7-9 螺纹的结构
速旋转,同时沿轴向作等速移动的轨迹。
螺纹——一平面图形沿螺旋线运动,运动时保持该图 形通过圆柱体的轴线,就得到螺纹。
螺纹
图7-1 螺精纹选的课形件成
3
螺纹的加工方法很多,常见加工螺纹的方法如图所示。
精选课件
4
图7-2 螺纹的加工方法
2.螺纹的要素 ⑴牙型
在通过螺纹轴线的断面上,螺纹的轮廓形状,称为 螺纹牙型。它有三角形、梯形、锯齿形和矩形等。不 同的螺纹牙型,有不同的用途。
大径画粗实线圆
细实线画入倒角
大径画粗实线
小径画3/4圈细实线圆 倒角圆不画
螺纹终止线画粗实线
d≈0.85d1
剖面线画到粗实线止
精选课件
14
图7-11 外螺纹的规定画法
2.内螺纹
大径画细实线 小径画粗实线 细实线不画入倒角
大径画3/4圈细实线圆
剖面线画到粗实线止 螺纹终止线画粗实线
图7-12 内螺纹的规定画法
