带音调控制的音响放大器设计.ppt
实用音频放大器PPT课件
P Uo 2 RL
U o P R L1 8 5 1.9 0 V 5 1 V 1 Uo 2p 2 U p 2 o .8 2 1 8 1 3.1 V 1
电源电压>±15.6V， 考虑到三极管压降，使用±18V电源 功放输出峰值电流 15.6V÷8Ω=1.95A≈2A
3
题目分析
• 1．基本要求 在放大通道的正弦信号输入电压幅度为（5～700）mVpp，
J1 G ND
V in W1
R2
10k -18V
R2
10k
4
莲花插座
10K R1
音源输入 1k
G ND
音量调整
2 3 G ND
U 1A
1k
1 VO1
R1
6
LM358
5
8
G ND
电压放大10倍
+18 V
U 1B 7 VO2
LM358
电压放大10倍
VO1=-1(10KK )Vin=-10Vin 总放大倍数100倍
J1 BNC-4P R21 2.2k
R4 1K GND
C20 10uF
VT 20
NPN1
R1
R20
10K
10K
R3 47K
GND
R22
R24
R25
0
10K
150
VT 21
NPN1 C21 100uF
R33 1k
VT 24 PNP1 C22 120pF
RF1
56K
R26
RF2
J4
5K
T P1 56k
J1 T P2
• 采用双电源供电，不大于±20V； • 等效负载电阻RL为8Ω下，放大器应满足：（功率放大部分单独供电）
音响系统放大器设计.
音响系统放大器设计一、设计任务与要求1．一般说明：音响系统中的放大器决定了整个音响系统放音的音质、信噪比、频率响应以及音响输出功率的大小。
高级音响中的放大器通常分为前置放大器和功率放大及电源等两大部分。
前置放大器又可分为信号前置放大器和主控前置放大器。
信号前置放大器的作用是均衡输入信号并改善其信噪比；主控前置放大器的功能是放大信号、控制并美化音质；功率放大器及电源部分的主要功能是提供整机电源及对前置放大器来的信号作功率放大以推动扬声器。
其组成框图如图所示：2．设计任务：设计一个音响系统放大器。
具体要求如下：⑴ 负载阻抗 Ω=4L R ；⑵ 额定功率 W P O 10=；⑶ 带宽 BW ≥kHz Hz 15~50；⑷ 失真度 %1<γ；⑸ 音调控制 低音（100Hz ）±12dB;高音（10kHz ）±12dB;⑹ 频率均衡特性符合RIAA 标准；均衡放大器话筒放大器 音调控制放大器噪声滤波器 功率放大器 电源 信号前置放大器主控前置放大器 唱机 话筒 调谐器 扬声器 平衡调节 音量调节⑺ 输入灵敏度 话筒输入端≤5mV;调谐器输入端≤100mV;⑻ 输入阻抗 R i ≥500k Ω;⑼ 整机效率 η≥50%；二、方案设计与论证本设计由语音放大器、电子混响器、混合前置放大器、音调控制器及功率放大器五部分组成。
此设计方案具有使用元件少，电路简单明了等特点。
其工作原理如下：当语音信号由话筒输出后，进入语音放大器放大并传入电子混响器产生混响效果。
混响后的信号连同磁带放音机产生的信号一同进入混合前置放大器，并进行放大。
放大后的信号进入音调控制器，然后进入功率放大器进行功率放大后，由扬声器输出声音[1]。
晶体管放大器具有细腻动人的音色、较低的失真、较宽的频响及动态范围等特点，因此本设计采用晶体管件设计放大器。
还可以配合来自声源特别是数码声源的音质而设计和使用。
它不会使声音降级。
此外它还具有效率高，电力损失小等优点。
音响放大器的设计与制作.ppt
设计任务分析
1、一般的音响放大器的结构有哪几个部分， 请画出音响放大器的结构框图？
音频 信号源
前置放大 器
音调控 制级
功率放 大器
扬声器
电源
设计任务分析
任务解读
1.要达到设计任务书中的各项技术指标，音响 放大器的基本结构框图中哪些电路是必须的？
设计任务分析
任务解读 2.高低音音调调节电路有哪些基本形式？ 根据音调调节电路在整机中的位置，有衰减式， 负反馈式，衰减负反馈混合式三种电路形式， 普及式音响采用第三种电路形式
四、方案设计
——之设计步骤
稳压电源的设计可以分为以下三个步骤： (1)根据稳压电源的输出电压Uo、最大输出电流Iomax，确 定稳压器的型号及电路形式。 (2)根据稳压器的输入电压，确定电源变压器副边电压u2的 有效值U2；根据稳压电源的最大输出电流I0max，确定流过电 源变压器副边的电流I2和电源变压器副边的功率P2；根据P2， 由相关资料查出变压器的效率η，从而确定电源变压器原边的 功率P1。然后根据所确定的参数，选择电源变压器。 (3)确定整流二极管的正向平均电流ID、整流二极管的最大 反向电压和滤波电容的电容值和耐压值。根据所确定的参数， 选择整流二极管和滤波电容。
五、详细方案
稳压电路的设计（ W7800、 W7900 系列）
W7800系列三端式稳压器输出正极性电压，一般有5V、 6V、9V、12V、15V、18V 、24V 七个档次，输出电流最大可 达1.5A（加散热片）。若要求负极性输出电压，则可选用 W79xx 系列稳压器。图3为 W78xx与w79xx系列的外形和接线 图，有三个引出端： 输入端（不稳定电压输入端） 标以 “1” 输出端（稳定电压输出端） 标以 “3” 公共端 标以 “2”
音频放大器学习.pptx
图4-6 RC衰减式音调控制电路的结构
第10页/共39页
• (2) RC负反馈式音调控制电路 • RC负反馈式音调控制电路的结构如图4-7所示。高音控制部分由C2、RP2、C5等
构成，低音控制部分由R1、RPl、R3、C3、C4、R2等构成，RPl是低音控制电位 器，RP2是高音控制电位器。以放大管VT为核心组成放大电路，C6是负反馈电容。 工作原理如下： • 当RP2滑动端在最左端时，对高音信号呈最大提升状态；当RP2滑动端在最右端时， 对高音提升呈最大衰减状态；当RP2滑动端在中间位置时，对高音不提升也不衰减。 • 当RP1滑动端在最左端时，对低音信号呈最大提升状态；当RP1滑动端在最右端时， 对低音信号呈最大衰减状态；当RP1滑动端在中间覆置时，对低音信号不提升也不 衰减。
开路，对电路没有影响。
第15页/共39页
音量控制电路
• 音量控制电路的作用是控制输入到主功率放大器信号的大小，从而 达到控制音量的目的。在组合音响中，常用的音量控制电路有分压 式音量控制电路和电子音量控制电路两种。
• 1.分压式音量控制电路 • 分压式音量控制电路如图4-12所示。图中，RPl是音量控制电位器，
第24页/共39页
音调控制电路的故障及检修
• 音调控制器电路是组合音响各节目源的共用电路，当这一电路出现故障时， 双卡放音、调谐器、电唱机和CD唱机工作时都会有相同的故障现象。音 调控制器的常见故障有无声、声音轻及噪声等几种。
• 1.无声故障
• 音调控制电路的无声故障分为只有一个声道无声与左、右声道均无声两种。

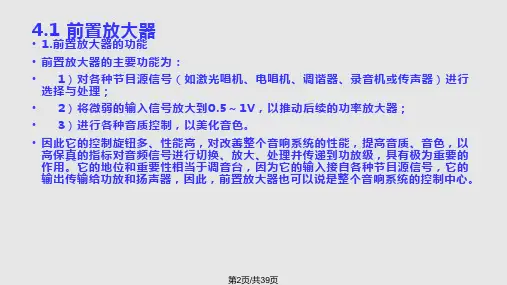

高保真的指标对音频信号进行切换、放大、处理并传递到功放级，具有极为重要的 作用。它的地位和重要性相当于调音台，因为它的输入接自各种节目源信号，它的 输出传输给功放和扬声器，因此，前置放大器也可以说是整个音响系统的控制中心。
音响放大器设计电子线路设计与测试PPT课件
性能评价
根据测试结果，对音响放大器的性能进行评价，并提 出改进意见。
05
案例分析与实践
经典音响放大器设计案例
电子管放大器
电子管放大器利用电子管的放大特性，具有较高的音质和音色表 现力，但功耗较大，体积也较大。
晶体管放大器
晶体管放大器利用晶体管的放大特性，具有较低的功耗和较小的体 积，但音质和音色表现力相对较弱。
02
音响放大器设计
输入级设计
输入阻抗匹配
01
确保输入信号源与放大器输入端之间的阻抗匹配，以减小信号损失来自失真。噪声抑制02
降低放大器输入端的噪声，提高信号的信噪比。
动态范围
03
根据输入信号的动态范围，选择合适的放大倍数，以充分利用
放大器的动态范围。
电压放大级设计
电压放大倍数
根据需要，选择合适的电压放大倍数，以满足后级电路对电压的 需求。
反馈电路设计
01
02
03
反馈类型
根据需要选择合适的反馈 类型，如电压反馈、电流 反馈等。
反馈系数
根据系统需求，调整反馈 系数，以优化放大器的性 能。
稳定性
确保反馈电路的稳定性， 防止自激振荡和失真。
03
电子线路设计基础
电子线路的基本元件
电阻
用于限制电流，调节电压，起到分压和分 流的作用。
三极管
线性范围
保证放大器在正常工作范围内具有良好的线性度，减小失真。
频率响应
优化电压放大级的频率响应，以满足不同频率信号的放大需求。
功率放大级设计
1 2
输出功率
根据需要，设计合适的输出功率以满足驱动负载 的需求。
课程设计音响放大器
目录摘要 (2)1 已知条件及技术指标要求 (3)2 设计方案 (4)3 主要技术指标的测试方法 (6)3.1 额定功率 (6)3.2 频率响应 (6)3.3 音调控制特性 (6)3.4 输入阻抗 (6)3.5输入灵敏度 (7)3.6 噪声电压 (7)3.7 整机效率 (7)4 设计内容 (8)4.1功率放大器设计 (9)4.2音调控制器(含音量控制)设计 (9)4.3 话筒放大器与混合前置放大器设计 (11)5 设计小结 (13)6 参考文献 (14)摘要这个音响放大器的设计过程为：首先确定整机电路的级数，再根据各级的功能及技术指标要求分配电压增益，然后分别计算各级电路参数，通常从功放级开始向前级逐级计算。
只需给定电子混响器电路模块，需要设计的电路为话筒放大器，混合前置放大器，音调控制器及功率放大器。
根据题意要求，输入信号为5mV时输出功率的最大值为lW，因此电路系统的总电压增益= ／Ui=566(55dB)，由于实际电路中会有损耗，故取=600(55•6dB)，各级增益分配如图4所示。
功放级增益由集成功放块决定，取=100(40dB)，音调控制级在fo=lkHz时，增益应为1(0dB)，但实际电路有可能产生衰减，取=0.8 (一2dB)。
话放级与混合级一般采用运算放大器，但会受到增益带宽积的限制，各级增益不宜太大，取=7．5(17．5dB)，=l(OdB)。
1 已知条件及技术指标要求已知条件：+Vcc=+9V ，话筒(低阻20Ω)的输出电压5mV ，录音机的输出信号100mV 。
电子混响延时模块1个，集成功放块LA4102一块，8Ω／4W 负载电阻L R 一只，8Ω／4W 扬声器一只，集成运放LM324一块。
主要技术指标：额定功率 Po ≤1W(γ<3%)；负载阻抗 L R =8Ω；频率响应-厂 L f ～1H f =40Hz ～10kHz ；音调控制特性 1kkHz 处增益为0dB ，100Hz 和10kHz 处有±12dB 的调节范围，uLA =uH A ≥+20dB；输入阻抗Ri≥20Ω。
音频放大器原理和应用课件
电压放大器的工作原理
电压放大器通过将微弱的输入信 号放大，产生足够大的输出信号
，以驱动负载。
它通常由多级放大器组成，每一 级放大器将信号放大一定的倍数 ，最终输出足够大的电压信号。
电压放大器的主要性能指标包括 电压增益、输入阻抗、输出阻抗
和带宽等。
功率放大器的工作原理
功率放大器的主要任务是将电 压放大器的输出信号转换为功 率，以驱动负载。
CHAPTER 05
音频放大器的设计
电压放大器的设计
总结词
电压放大器的主要功能是放大微弱信号 ，提高信号的电压幅度。
VS
详细描述
电压放大器通常由输入级、输出级和中间 级组成，通过使用晶体管或集成电路来实 现信号的电压放大。输入级接收微弱信号 ，中间级进行电压放大，输出级输出放大 的电压信号。电压放大器的增益可以通过 改变电阻和电容器的参数来调整。
同声传译系统
在同声传译场景中，音频放大器将 翻译人员的声音放大并传递给不同 语种的听众，确保信息的准确传达 。
CHAPTER 04
音频放大器的性能指标
电压放大倍数
总结词
电压放大倍数是指音频放大器输出电压与输入电压之比，是衡量音频放大器放大 能力的重要指标。
详细描述
电压放大倍数反映了音频放大器对信号的放大程度，其值越大，说明放大器的放 大能力越强。在选择音频放大器时，需要根据实际需求选择合适的电压放大倍数 。
定期清洁
使用干燥的压缩空气或刷子清除灰尘和污垢 。
避免过热
确保放大器周围有足够的散热空间，并避免 长时间连续使用。
检查连接
确保所有连接牢固，特别是电源和接地。
备份设置和配置
以防意外情况导致设置丢失。
音响放大器设计PPT课件
音响放大器在音乐领域的应用
音乐演出
音响放大器在音乐演出中扮演着至关重要的角色，它能够将原始声 音放大，并通过音响设备传递给听众，营造出震撼的音响效果。
录音棚
在录音棚中，音响放大器用于将声音信号放大，以便在录制过程中 进行精确的调整和编辑。
音乐制作
音乐制作过程中，音响放大器用于调整和优化声音信号，使音乐作品 达到预期的效果。
音响放大器设计的主要目的是提高音质，使声音更加清晰、逼真，同时确保系统 的稳定性。在背景方面，音响放大器的发展历程、相关技术和市场趋势也是重要 的考虑因素。
放大器的基本概念
放大器是一种电子设备，用于将微弱的电信号放大，以便驱 动更大的负载。在音响系统中，放大器将微弱的音频信号放 大，驱动扬声器产生足够响亮的声音。
总结词
放大器性能测试是验证音响放大器性能 的重要手段。
详细描述
放大器性能测试包括输入输出电压、电流、功率、效率、失真度等参数的测量。通过测试，可以全面了解放大器 的性能指标，发现潜在的问题并进行改进。测试过程中需要使用专业的测试仪器和设备，确保测试结果的准确性 和可靠性。
05
音响放大器应用与实例
详细描述
静态工作点调试的目的是找到放大 器输入信号为零时，放大器的最佳 工作点。通过调整静态工作点，可 以确保放大器在无输入信号时处于 线性放大区，避免出现失真和自激 振荡。
总结词
动态性能优化是提高音响放大器性能的关键步骤。
详细描述
动态性能优化主要涉及调整放大器的增益、 带宽、响应速度等参数。通过合理的动态性 能优化，可以减小放大器的失真、提高频率 响应的平坦度，从而获得更好的音质效果。
音响放大器设计
• 引言 • 音响放大器原理 • 音响放大器设计 • 音响放大器调试与优化 • 音响放大器应用与实例 • 未来音响放大器的发展趋势
音频放大器原理和应用课件
06
音频放大器发展趋势与 未来展望
技术创新与进步
数字音频放大器
随着数字技术的不断发展，数字 音频放大器在音质、稳定性和效 率方面具有显著优势，逐渐成为
主流。
智能音频放大器
集成AI技术的音频放大器能够实 现智能控制、自适应调节等功能
，提升用户体验。
新材料的应用
新型材料如宽禁带半导体材料（ 如硅碳化物和氮化镓）具有更高 的电子迁移率和击穿电场，有助
好的音质。
优化技巧
均衡器调整
根据音频特性，使用均衡器调 整高中低频段的增益，改善音
质。
滤波器设置
合理设置滤波器参数，减少不 必要的噪声和干扰。
预加重与去加重
根据音频信号特性，适当应用 预加重与处 理设备，控制音频信号的动态
范围，提高听感舒适度。
放大器性能指标
电压放大倍数
衡量放大器对音频信号 放大的程度，通常用分
贝（dB）表示。
输入输出阻抗
衡量放大器与信号源或 负载之间的匹配程度。
频率响应
衡量放大器对不同频率 音频信号的放大能力，
以Hz为单位。
总谐波失真
衡量放大器对音频信号 的保真度，以百分比（
%）表示。
02
音频放大器类型
晶体管放大器
未来市场预测
市场规模持续扩大
01
随着人们对高品质音频需求的增长和应用的拓展，预计未来音
频放大器市场规模将持续扩大。
市场竞争加剧
02
随着技术的进步和应用领域的拓展，预计未来音频放大器市场
竞争将进一步加剧。
智能化和定制化成为趋势
03
未来音频放大器将更加智能化和定制化，以满足不同应用场景
和用户需求。
《实用音频放大器》课件
03
功率放大级电路设计
功率放大级是音频放大器的输出级，主要作用是将电压信号转换为功率
信号。在设计时需要考虑到输出功率、效率以及保护电路等因素。
音频放大器的制作材料与工艺
元器件选择
根据电路设计需求，选择合适的 电阻、电容、电感以及晶体管等
元器件。
PCB板制作
根据电路设计图，制作合适的印刷 电路板，确保元器件的布局和走线 合理。
焊接工艺
采用合适的焊接工艺，确保元器件 焊接牢固，避免虚焊、假焊等现象 。
音频放大器的调试与优化
静态工作点调试
通过调整电路中偏置电阻和电位 器的值，使放大器各级工作在最
佳状态。
动态性能调试
通过调整反馈电阻和电容的值， 优化放大器的增益、带宽和失真
度等动态性能指标。
整体性能测试
对音频放大器进行整体性能测试 ，包括输入输出电压、失真度、 信噪比等指标的测试，确保其性
专业音响设备中的应用
1 2
舞台演出
专业音响设备中的音频放大器用于放大来自麦克 风的声音，确保演出效果达到最佳。
音乐制作
在音乐制作过程中，音频放大器用于录音棚、混 音台等设备，对声音进行精确的调整和处理。
3
会议中心
在大型会议中心或会展中心，专业音频放大器用 于传递清晰、稳定的语音信号，确保会议或活动 的顺利进行。
详细描述
根据工作原理，音频放大器可以分为模拟放大器和数 字放大器。模拟放大器通过模拟电路实现信号放大， 而数字放大器则采用数字信号处理技术。按输出功率 ，音频放大器可以分为小功率、中功率和大功率放大 器。根据应用场合，音频放大器可以分为专业级和民 用级，专业级主要用于录音室、演出等场合，而民用 级则广泛应用于家庭音响、电脑音响等。
推荐-优秀具有音调控制的音频放大器的设计 精品
（）题目具有音调控制的音频放大器的设计专业班号学生姓名指导教师答辩日期（）评语姓名：学号：专业：（）题目：工作起止日期：年月日起年月日止指导教师对（）进行情况，完成质量及评分意见：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ _____________________________________________________________指导教师签字：指导教师职称：评阅人评阅意见：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________________ ______________________________________________________________评阅教师签字：_______________ 评阅教师职称：_______________答辩委员会评语：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ ______________________________________________________根据（）的材料和学生的答辩情况答辩委员会作出如下评定：学生（）答辩成绩评定为：对（）的特殊评语：__________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ ______________________________________________________答辩委员会主任（签字）：职称：________________ 答辩委员会副主任（签字）：答辩委员会委员（签字）：___________ ___________ ___________ __________ __________ ___________ ___________ ___________ __________ __________ ___________ ___________年月日摘要本文首先对功率放大器的课题背景作简要的说明，随后对功率放大器的一些基础知识进行介绍。
课程设计1音响放大电路讲解65页PPT
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
课程设计1音响放大电路讲解
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
音响技术高保真音频放大器PPT.
第5章 高保真音频放大器
2. 功率放大器的组成 功率放大器的作用是放大来自前置放大器的音频 信号, 产生足够的不失真输出功率, 以推动扬声器发声。 功率放大器处于大信号工作状态, 其电压电流动态范围 都很大, 所以容易引起非线性失真, 功率消耗也很大。 因此, 减小谐波失真, 提高功率转换效率, 保证足够的输 出功率是功率放大器的主要要求。
保护电路用来保护输出级功率管和扬声器, 以防过 载损坏。
第5章 高保真音频放大器
高保真音频放大器的性能指标 高保真音频放大器要进行不失真的放大, 重现原有
声源的特性, 使聆听者在主观上无畸变的感觉, 必须达 到一定的性能指标。
1. 过载音源电动势 国标规定, 在音源频率为 1 000 Hz时, 要求高电平 输入端的过载音源电动势≥2 V, 低电平输入端的过载音 源电动势≥35 mV。
4. 输出功率 高保真音频放大器的输出功率有几种计量方法。 (1) 额定输出功率(RMS) (2) 音乐输出功率(MPO) (3) 峰值音乐输出功率(PMPO)
第5章 高保真音频放大器
5.2 前 置 放 大 器
均衡放大电路 均衡放大电路用于对速度型电唱机输出的音频信
号进行频率补偿和电压放大。为使读者了解其必要性, 首先简要介绍电唱机拾音器的基本知识和唱片的录音 频率特性, 然后分析均衡放大电路的工作原理。
在低频段, C2可视为开路, 且R2<<R1, 可得到如图
5-
R2
4(a)所1C2 示可的得低到频如等图效5电- 4路(b。)所在示中的频中段频R等1 效 电1C路1 。,
在高频段, C1可视为短路, 可得到如图 5 - 4(c)所示的高
频等效电路。对于各频率段, (5 - 1)式可分别近似为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以 Auf
R2 Zi
提高，从而可得到
高音提升。
图(b)
(c)高音衰减
四、实验原理
(d)低音衰减
图(c)
图(d)
同理可以分析图13－4(c)(d)，分别可用作高、低音衰减。
四、实验原理
如果将这四种电路形式组合起来，即可得到下图所示的反馈 型音调控制电路。 先假设 R1=R2=R3=R； C1=C2>>C3；RW1=RW2≈9R
组成Zi和Zp的RC网络通常有下图所示四种形式。
(a)低音提升
图(a)中若C1取值较大，只有在
频率很低时才起作用，则当信
号频率在低频区，随频率降低，
增大，Zf所以
Au提f 高Z，f
R1
从而得到低音提升。
图(a)
(b)高音提升
四、验原理
图(b)中，若C3取值较小只有高
频区起作用，则当信号在高频
区且随频率升高 Zi 减小，所
可调电阻器 47K
1
C4 C5 电容器 22n 2
三、实验准备
1. 阅读本实验简要说明中的内容，按图的形式进行实验 电路布线和组装。
2. 估算前置级（A1）和音调控制级（A2）的电压增益、 音调控制范围；
3. 了解扩音机电路的各项指标，拟订各项指标的测试方 法；
4. 提出本次实验所需的仪器设备。
四、实验原理
代号 名称 规格 数量 代号
名称
规格 数量
R1 R2 电阻器 100K 2 C6
电容器
1n
1
R3
电阻器 510K 2 C9
电容器
22μ
1
R4 R5 R6 电阻器 20K 3 C10
电容器
100n
1
R8 R10 电阻器 22K 2
C11 C13 电容器 C15 C16
100μ
4
R9
电阻器 680 2 C12 C14 电容器
四、实验原理
a) 信号在低频区
在低频区，因为C3很小，所以C3、R4支路可视为开路，反
馈网络主要由上半部分电路起作用。又因运放的开环增益很高，
U´E≈UE≈0（虚地），故R3的影响可忽略，当电位器RP2的活动端
移至A点时，C1被短路，其等效电路如下图所示。可以得到低音
最大提升量
AUA R2 W 2
四、实验原理
TDA2030A功率集成电路的内部电路包含由恒流源差动放大 电路构成的输入级、中间电压放大级，复合互补对称式OCL电路 构成的输出级；启动和偏置电路以及短路、过热保护电路等。其 结构框图如图所示。
四、实验原理
TDA2030A的电源电压为±6V－±22V，静态电流为50mA （典型值）；1脚的输入阻抗为5MΩ（典型值），当电压增益为 26dB、RL=4Ω时，输出功率Po=15W。频带宽为100KHz。源为 ±14V、负载电阻为4Ω时，输出功率达18W。
为了提高电路稳定性，减小输出波形失真，功放级通过R10， R9，C9引入了深度交直流电压串联负反馈，由于接入C9，直流 反馈系数F´≈1。对于交流信号而言，因为C9足够大，在通频带内 可视为短路，所以交流反馈系数,按电路的实际参数。因而该电路 的电压增益。可见改变电阻R9、R10可以改变电路增益。电容 C15、C16用作电源滤波。D1和D2为保护二极管。R11、C10为输 出端校正网络以补偿电感性负载，避免自激和过电压。
10n
2
R11
电阻器 1
2 D1 –D4 二极管
1N4007 4
R12 R13 电阻器 120 2 A1 A2 运算放大器 NE5532 1
RL
电阻器 4
1 A3
功率集成电路 TDA2030A 1
C1 C3 电容器 10μ 4 RP1
可调电阻器 220K
2
C7 C8
RP2
C2
电容器 10P 1 RP3
四、实验原理
下图是这种音调控制电路的方框图，它实际上是一种电压并 联型负反馈电路，图中Zf代表反馈回路总阻抗；Zi代表输入回路 的总阻抗。电路的电压增益 Auf Uo Zf 。
Ui Zi
音调控制电路方框图
四、实验原理
只要合适选择并调节输入回路和反馈回路的阻容网络，就能
使放大器的闭环增益随信号频率改变，从而达到音调控制的目的。
TDA2030A技术参数
详细参数请下载参阅（TDA2030A技术资料.PDF文件）
TDA2030A技术参数
TDA2030A技术参数
TDA2030A技术参数
TDA2030A典型应用
TDA2030A典型应用
四、实验原理
2. 音调控制电路（A2）
常用的音调控制电路有三种形式，一是衰减式RC音调控制 电路，其调节范围宽，但容易产生失真；另一种是反馈型音调控 制电路，其调节范围小一些，但失真小；第三种是混合式音调控 制电路，其电路复杂，多用于高级收录机。为使电路简单而失真 又小，本音调集成功率电路中采用了由阻容网络组成的RC型负 反馈音调控制电路。它是通过不同的负反馈网络和输入网络造成 放大器闭环放大倍数随信号频率不同而改变，从而达到音调控制 的目的。
R1
按实际电路参数R1=R2=R3=20kΩ，RP1=RP2=220kΩ，
C1=C2=0.022uF，可得
AUA 8.5 (约18.6dB)
四、实验原理
转折频率：fL1 1 48HZ 2 RP2C2
fL2 R2 RP2 410HZ
2 R2RP2C2
以同样方式可以说明在RP2滑动到B点时，低音地最大衰减量：
扩音机的整机电路如下图所示，按其构成，可分为 前置放大级，音调控制级和功率放大级三部分。
四、实验原理
1. 功率放大级
本实验电路的功率放大级由集成功率器件TDA2030A连成 OCL电路输出形式。
TDA2030A功率集成电路具有转换速率高，失真小，输出功 率大，外围电路简单等特点，采用5脚塑料封装结构。其中1脚 为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出 端；5脚为正电源。
AUB R2 R1 RP2
按实际电路参数可得
AUb 0.118（约－18.6dB）
转折频率：
fL1 fL1 48HZ
fL2 fL2 410HZ
四、实验原理
b) 信号在高频区 在高频区，因为C1和C2较大，对高频可视为短路，而C3较
带音调控制的音响放大器设计
一、设计目的
1. 熟悉集成功放的基本特点； 2. 了解放大电路的频率特性及音调控制原理； 3. 学习音响电路的测试方法，测试各项指标及电路的音
调整控制特性。
二、相关知识（工作电源）
-15V
0V +15V
二、相关知识（测量线）
信号输入
屏蔽线
同轴连接 器
信号参考
二、相关知识（元件清单）
