湿敏元器件的管理与存储
湿度敏感元器件管理规范
湿度敏感元器件管理规范1、目的规范湿度敏感元器件的保管、储存和使用，为湿度敏感元器件管理提供一个有效的规定，保障湿敏器件的生产品质。
2、适用范围及流程客户2.1 适用范围：适用于湿度敏感等级为2 - 6级的湿度敏感元器件及F/PCB。
2.2 流程客户：直接客户：IQC、资材室、SMT车间。
3、权责划分3.1 资材室3.3.1 负责仓库中湿度敏感器件的收发、存储管理以及信息维护；3.3.2 触发超期湿敏器件和结存套料、良品批退、库存超期、转储、的湿敏器件的复检需求；3.3.3负责对需要烘烤的湿敏器件完成冻结、转储、烘烤、预警、记录工作；3.2 IQC3.6.1 依检验标准、规格书、图纸、封样、SIP要求对湿敏器件来料进行检验，记录及输出检验结果，对检验不合格的湿敏器件应在检验完毕后立即发出异常通报；3.6.2负责结存套料、良品批退、库存超期、转储的湿敏器件的复检；3.6.3 完成特采湿敏器件的标示、烘烤参数填写、入库办理等工作。
3.3 SMT车间：3.1.1负责本车间湿度敏感器件上料、生产、退料的质量管控和异常反馈；3.1.2负责执行特殊管控湿敏器件产线上料、生产、退料的质量管控和异常反馈。
4、定义：4.1 SMD：表面贴装器件，主要指通过SMT生产的PSMD（Plastic Surface Mount Devices），也即塑封表面贴（封装）器件，如下表1项目描述的器件。
表1 封装名称缩写4.2 潮湿敏感器件：指易于吸收湿气，受热（回流焊或波峰焊）后湿气膨胀，导致内部损坏或分层的器件，基本上都是SMD。
4.3 一般器件：指除潮湿敏感器件以外，组装时需要焊接的所有元器件。
4.4 存储条件：是指与所有元器件封装体和引脚直接接触的外部环境。
4.5 存储期限：是指元器件从生产日期到使用日期间的允许最长保存时间。
4.6 PCB：印制电路板，printed circuit board的简称。
在绝缘基材上，按预定设计形成印制元件或印制线路以及两者结合的导电图形的印制板。
插件贴片湿敏元器件管理与储存程序
插件贴片湿敏元器件管理与储存程序1 目的为规范对湿度有特殊要求或包装上有湿敏组件标记的组件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。
2 范围适用于所有对湿敏组件的储存；适用于PCB及IC(BGA、QFP)等温湿度敏感组件储存环境的管制。
3 定义湿敏组件是指对湿度有特殊要求的组件；湿敏识别标签=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃，防潮箱相对湿度不能超过15%。
(PCB专用防潮箱相对湿度>30%)；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示适配器。
作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。
各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为粉红色时，则表明袋内已超过该圆圈对应的相对湿度。
若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4 职责4.1仓库----仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。
4.2 IQC---- IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。
4.3制造部----生产区域、物料暂存区域温湿度敏感组件的管制。
4.4其他部门----维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。
4.5 IPQC----稽核各单位对环境温湿度的管制情况；稽核《湿敏组件控制卷标》的规范使用，对IC/PCB等湿敏组件的开封、使用过程、烘烤作业、贮存规范进行确认。
湿敏元件管控标准
湿敏元件管控标准
湿敏元件是一种高灵敏度的传感器，可以检测和监测环境的湿度变化。
在电子产品和工业制造领域中广泛应用。
由于其灵敏度高，很容易受到湿度变化的影响，因此在生产和运输过程中需要严格管控。
下面是湿敏元件管控标准的中文描述：
1. 湿敏元件仅能在干燥的环境下生产和存储。
在生产工段中必须有湿度监测设备，并进行实时监测。
当湿度超过预设的标准时，应立即采取措施将湿度降至安全水平。
2. 运输过程中，湿敏元件必须在密闭的包装箱和容器中，以确保其不受到空气湿度的影响。
包装箱和容器的密封性必须符合国际标准，不能存在任何裂缝和漏洞。
3. 在储存过程中，湿敏元件必须始终处于干燥的环境中。
储存区域必须配备湿度监测设备，以及湿度控制器。
任何时候湿度都必须保持在预设的标准范围内。
4. 湿敏元件的生产工艺中必须包括对材料的湿度检测和处理环节，以确保材料满足制造标准。
同时，所有使用的原材料必须在干燥的环境中储存和运输。
5. 在制造过程中，湿敏元件需要通过严格的检验标准。
在制造过程中，必须使用严格管理和检验程序来确保产品的性能和质量。
同时，所有检验工具和设备必须处于干燥的环境中，以避免污染或腐蚀。
6. 湿敏元件应该在尽可能短的时间内使用，以减少与环境湿度的接触时间。
一旦被激活，必须采用严格的防护措施。
7. 最后，在处理和交付湿敏元件时，必须采用高效的防潮包装材料来确保它们不会受到潮湿的影响。
在运输和存储过程中，包装材料必须严格控制湿度，并在必要时替换。
湿敏元器件的管控规范
1、目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。
2、范围适用于所有对湿敏元件的储存；适用于PCB及IC(BGA、QFP)等温湿度敏感组件储存环境的管制。
3、定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃，防潮箱相对湿度不能超过15%。
(PCB专用防潮箱相对湿度>30%) ；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示卡。
作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。
各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为粉红色时，则表明袋内已超过该圆圈对应的相对湿度。
若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4、职责4.1 仓库---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。
4.2 IQC ---- IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。
4.3 生产部---- 生产区域、物料暂存区域温湿度敏感组件的管制。
4.4 其它部门---- 维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。
4.5 IPQC ---- 稽核各单位对环境温湿度的管制情况；稽核《湿敏元器件领用跟踪表单》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。
湿度敏感元件控制要求
1.目的：保证对湿度敏感的元件处于有效的防护控制状态，防止元件受损，影响产品品质。
2.适用范围：适用于所有贮存、使用湿度敏感元件的区域或阶段。
3.名词定义：3.1.真空包装：为防止元器件受到环境中水分、湿度的影响而使用防静电包装材料，密封包装元器件并将里面的空气抽出形成真空状态的包装方式。
4.职责：4.1.品质部IQC负责湿度敏感元件进料时的检查；4.2.仓库负责湿度敏感元件贮存时的检查；4.3.电子制造部负责湿度敏感元件使用时的检查，执行使用中的控制要求及元件不用时的真空包装。
5.控制要求：5.1.所有鉴定为对湿度敏感的元件在贮存中均要求保持真空包装状态；5.2.湿度敏感元件的确定根据以下原则执行；a.客户有特别要求，指定某种元件为湿度敏感元件；b.来料为真空包装的元件；c.来料本身已标注有湿度敏感等级的元件。
5.3.根据IPC—SM—786标准对湿度敏感等级的分类，公司对相应等级元件的贮存环境、包装和拆封后存放条件及最大时间的要求如表一：表其中：MBB：MoistureBarrierBag即防潮真空包装袋，该袋同时要考虑ESD保护。
HIC：HumidityIndicatorCard,即湿度显示卡，显示包装袋内的潮湿程度，一般有若干圆圈，分别代表相对湿度10%，20%，30%等，各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为淡红色时，则表明袋内已超过该圆圈对应的相对湿度，若湿度显示超过20%即20%的圆圈内HIC卡颜色完全变成了淡红色，表明生产前需要进行烘烤。
警告标签：WaringLabel,即防潮包装袋外的含MSIL（MoistureSensitiveIdentificationLabel)级符号、芯片的潮湿敏感等（或含密封存储条件和拆封后存放最长时间及受潮后烘烤条件）和包装袋本身密封日期的标签。
5.4.一要求为公司针对各等级湿度敏感材料的贮存、使用中的通用标准，除非针对某种（类）材料有其他特别规定，否则依此标准指导作业。

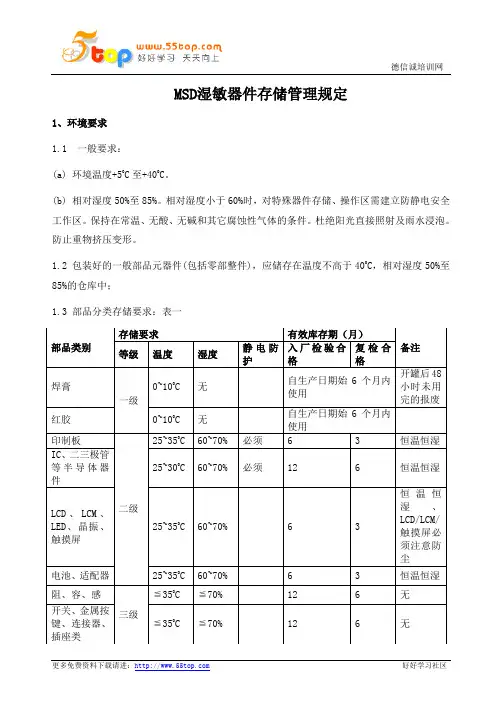

MSD湿敏器件存储管理规定
MSD湿敏器件存储管理规定1、环境要求1.1 一般要求：(a) 环境温度+50C至+400C。
(b) 相对湿度50%至85%。
相对湿度小于60%时，对特殊器件存储、操作区需建立防静电安全工作区。
保持在常温、无酸、无碱和其它腐蚀性气体的条件。
杜绝阳光直接照射及雨水浸泡。
防止重物挤压变形。
1.2 包装好的一般部品元器件(包括零部整件)，应储存在温度不高于400C，相对湿度50%至85%的仓库中；1.3 部品分类存储要求：表一部品类别存储要求有效库存期（月）备注等级温度湿度静电防护入厂检验合格复检合格焊膏一级0~100C 无自生产日期始6个月内使用开罐后48小时未用完的报废红胶0~100C 无自生产日期始6个月内使用印制板二级25~350C 60~70% 必须 6 3 恒温恒湿IC、二三极管等半导体器件25~300C 60~70% 必须12 6 恒温恒湿LCD、LCM、LED、晶振、触摸屏25~350C 60~70% 6 3恒温恒湿、LCD/LCM/触摸屏必须注意防尘电池、适配器25~350C 60~70% 6 3 恒温恒湿阻、容、感三级≦350C ≦70% 12 6 无开关、金属按键、连接器、插座类≦350C ≦70% 12 6 无2、温湿度监测每天需记录：早上8时、中午12时、下午18时温湿度来监测温湿度的变化，根据记录结果来调整存储环境。
3、湿敏器件（MSD ）的存储要求：当元件暴露在回流焊接期间升高的温度环境下，陷于塑料的表面贴装元件(SMD, surface mount device)内部的潮湿会产生足够的蒸汽压力损伤或毁坏元件。
常见的失效模式包括塑料从芯片或引脚框上的内部分离(脱层)、线捆接损伤、芯片损伤、和不会延伸到元件表面的内部裂纹等。
在一些极端的情况中，裂纹会延伸到元件的表面；最严重的情况就是元件鼓胀和爆裂(叫做“爆米花”效益)。
（ 图一） （ 图二）凡是外包装贴有JEDEC 标准湿敏元件标签（如图一）或印有湿敏警告标签（如图2）的元器件都属于湿敏元件（PWA 、BGA 、IC 、LED 、NCU 、FLASH 等），其存储要求：蜂鸣器、扬声器、振荡开关 ≦350C ≦70% 6 3 恒温恒湿 标贴、双面胶、带背胶材料 ≦350C ≦70% 6 3 恒温恒湿 彩盒、礼盒 ≦350C ≦70% 6 3 无 外包装材料 一般≦400C ≦85% 24 12 无 五金件≦400C≦70%1212无 注塑件≦400C ≦85% 12 12PC 、亚克力面板、镜片类要特别注意机械防护、防尘a、仓库储存湿敏器件应保证湿敏包装袋密封的完好。
湿敏元件管理规定
无
5.表单
无
3.1.2 凡是开封过的SMD件，尽量优先安排上线。
3.1.3湿敏元件储存环境要求，室温低于30℃，相对湿度小于75%。
3.2 生产使用
3.2.1 根据生产进度控制包装开封的数量，QFP、BGA尽量控制于12小时用完，SOIC、SOJ、PLCC控制于48小时内完成。
3.2.2 对于开封未用完的SMD件，重新装回袋内，放入干燥剂，用抽真空机抽真空后密封口。
2、适用范围：
适用于所有湿敏元件的储存及使用。
3、内容：
3.1 检验及储存
3.1.1 所有湿敏元件在出厂时已被密封了防潮湿的包装，任何人都不能随意打开，仓管员收料及IQC检验时从包装确认SMD件的型号及数量。必须打开包装时，应尽量减少开封的数量，检查后及时把SMD件放回原包装，再用真空机抽真空后密封口。
3.3.1 开封时发现指示卡的湿度为30%以上要进行高温烘干。烘箱温度：125℃±5℃烘干时间5~48小时，具体的温度与时间因不同厂商略有差异，参照厂商的烘干说明。
3.3.2QFP的包装塑料盘有不耐高温和耐高温两种，耐高温的有Tmax=135、150或180℃几种可直接放进烘烤，不耐高温的料盘，不能直接放入烘箱烘烤。
3.2.3 使用SMD件时，先检查湿度指示卡的湿度值，湿度值达30%或以上的要进行烘烤，公司使用SMD件配备湿度显示卡一般为六圈式的，湿度分别为10%、20%、30%、40%、50%、60%。读法：如20%的圈变成粉红色，40%的圈仍显示为蓝色，则蓝色与粉红色之间淡紫色旁的30%，即为湿度值。
3.3除湿烘干
湿敏元件管理规定
版本
更改类型
生效日期
更改内容
会签部门：
品质：工程：
潮湿敏感器件IC取用、储存规范N
潮湿敏感器件IC 取用、储存规范1、目的规范潮湿敏感器件的管理、储存，在线取用、储存、烘焙和失效处理 ，避免潮湿敏感器件装焊、过回流焊时因器件体内潮气膨胀造成器件损坏。
2、适用范围适用于生产现场、仓储、相关外协厂存储、使用的 2 级（含2 级）以上潮湿敏感器件的管理。
3、引用标准IPC/JEDEC J-STD-033A Handling, Packing, Shipping and Use of Moisture/Reflow SensitiveSurface Mount DevicesIPC/JEDEC J-STD-020B Moisture/Reflow Sensitivity Classification for Nonhermetic Solid StateSurface Mount Devices4、名词解释4.1 Floor Life(地板寿命)：是指从干燥环境（如原封装袋）中取出至过回流焊，允许裸露于空气中的最长时间。
若超过这个时间，必须进行烘焙处理后才能使用。
4.2 Shelf Life(货架寿命)：是指在防潮包装袋中潮湿敏感器件可以存放的时间，若超过这个时间，必须进行重新干包装（DRY PACKING ）处理。
4.3 MBB(防潮包装袋)：Moisture Barrier Bag，该包装袋同时要满足ESD 防护要求；图一 潮湿指示卡4.4 HIC(潮湿指示卡)：Humidity Indicator Card， 放置在防潮包装袋内用来指示包装袋内湿度的卡片，需要满足MIL－I－8835、 MIL－P－116，Method II 标准的要求。
见图一所示。
4.5 MSID(潮湿敏感鉴定标签): Moisture Sensitive Identification ，用来表示包装内物料为潮湿敏感器件的一种标签。
见图二所示。
图二 潮湿敏感鉴定标电子文件名：0058006G签4.6 MS Caution (潮湿敏感警告标签)：Moisture Sensitive Warning Label，即防潮包装袋外的含MSID符号、芯片的潮湿敏感等级、密封存储条件、拆封后存放最长时间、受潮后烘烤条件以及包装袋本身密封日期的标签 。
1-3 湿敏元器件的管理
1. 定义：是一种对环境湿度敏感的元器件，它的电气参数能随着环境的
相对湿度变化而变化。
2. 湿敏元件使用事项
2-1．有下列情形需烘烤：
A．物料为真空包装方式，真空包装袋出现破损，漏气。
B．内部湿度指示卡湿度指示超过10%。
C．符合A、B条件，自生产日起超过12个月存取期的。
D．开封后，72小时未使用完。
2-2．烘烤要求：
A．烘烤温度125度，烘烤时间24小时。
B．卷装料、管装料等要放入托盘中烘烤（条件同A），或使用温度50度烘烤168小时。
2-3．保存方式：
A．真空包装保存。
B．装入防潮包装袋中放入干燥箱中保存。
C．放入烘烤箱内，温度设定50度保存
3. 湿敏元器件的主要参数
3-1. 相对湿度：指在某一温度下，空气中所含水蒸气的实际密度与同一温度下饱和密度之比，通常用“RH”表示。
例如20％RH 3-2. 湿度温度系数（％RH/℃）：指在环境湿度恒定时，湿敏元器件在温度每变化1℃时，其湿度指示的变化量。
3-3. 灵敏度：指湿敏元器件检测湿度时的分辨率。
3-4. 测湿范围（％RH）：指湿敏元器件的湿度测量范围。
3-5. 湿滞效应：指湿敏元器件在吸湿和脱湿过程中电气参数表现的滞后现象。
3-6. 响应时间（s）：指湿敏元器件在湿度检测环境快速变化时，其物理特性值的变化情况。
（反应速度）。
湿敏元件存储管理规定
文件编号版次 1 页次2/7 文件名称湿敏元件存储管理规定制定日期制定部门品管部发行部门品管部发行日期1.目的：为规范对湿度有特殊要求或包装上有湿敏元件标记的元器件进行有效的管理，以提供物料储存及制造环境的温湿度管制范围，确保温湿度敏感元器件性能的可靠性。
2.范围：适用于各类湿敏元件（简称 MSD）的储存、配送过程中的管理。
3.职责：3.1仓库管理人员负责湿敏元件的入库、贮存、发放的全过程控制。
3.2生产部负责湿敏元件在线的库存处理工作。
3.3品管部负责湿敏元件的储存是否对应其敏感等级正确实施的判定。
4.内容：4.1物料接收仓库在接收物料时，如发现实物的防潮等级的包装方式与规定不符的，必须及时通知采购；如果是客户提供的散料，营业部需要提前告之仓管员相关信息，否则仓库人员需要填写《联络单》通知品管部与客户联络处理。
在未有处理结果前禁止投线使用。
如客户有特殊要求的，按照客户提供的元件防潮等级及包装要求执行验收。
（FTL 要求见附录一）4.2存储要求仓库及生产部门按照湿敏元件潮湿敏感等级进行储存控制，防护及储存要求见下表：（参照IPC/JEDEC J-STD-020D有关内容）如客户有特殊要求的，按照客户提供的元件防潮等级及储存要求进行保存。
（FTL 要求见附录一）防潮等级包装要求有效期拆封后保存时间使用时车间环境条件1 级不需要真空包装见包装不限≤30℃/85%RH2 级不需要真空包装见包装 1 年≤30℃/60%RH2a 级需真空包装（放干燥剂）见包装 4 周≤30℃/60%RH3 级需真空包装（放干燥剂）见包装7 天（168 小时）≤30℃/60%RH4 级需真空包装（放干燥剂）见包装 3 天（72 小时）≤30℃/60%RH5 级需真空包装（放干燥剂）见包装 2 天（48 小时）≤30℃/60%RH5a 级需真空包装（放干燥剂）见包装 1 天（24 小时）≤30℃/60%RH6 级需真空包装（放干燥剂）见包装标签上规定时间≤30℃/60%RH对于2a-6级拆开真空包装剩余的材料应在使用24小时内进行重新密封包装，并做好号封口信息，在包装带上贴时效标签，注明元件的Date Code以及防潮等级等信息，并根据物料重要程度存放于干燥箱内（散LED\IC）或电子物料仓内。
湿敏元件管理规范
湿敏元件管理规范1.0目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理,以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。
2.0范围本规范适用于各类潮湿敏感元器件（以下简称MSD）来料验收、储存、配送、组装等过程中的管理。
3.0定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃、环境湿度控制在45%---60%RH，防潮箱相对湿度不能超过10%。
(PCB专用防潮箱相对湿度>15%)；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示卡。
作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。
各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4.0职责4.1 仓库 ---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。
负责对潮湿敏感器件在接收、入库、储存、发料和配送等物流过程中按照物料防潮等级的要求进行操作。
4.2 品质 ----负责潮湿敏感器件的入库检验和在物流过程中潮湿敏感器件防潮等级是否正确实施的判定与裁决，IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。
IPQC稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。
4.3 生产部 ---- 生产区域、物料暂存区域温湿度敏感组件的管制。
湿敏元器件的管理与存储
湿敏元器件的管理与存储1 目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。
2 范围适用于所有对湿敏元件的储存；适用于PCB及IC（BGA、QFP）等温湿度敏感组件储存环境的管制。
3 定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃，防潮箱相对湿度不能超过15%。
（PCB专用防潮箱相对湿度>30%）；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示卡。
作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。
各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为粉红色时，则表明袋内已超过该圆圈对应的相对湿度。
若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4 职责4.1 仓库---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。
4.2 IQC ---- IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。
4.3 生产部---- 生产区域、物料暂存区域温湿度敏感组件的管制。
4.4 其它部门---- 维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。
4.5 IPQC ---- 稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。
20.温湿度敏感元件使用及保管 (NXPowerLite)
元件的存放不能超過規定的存放時間﹐拆封元件的存放: A.存放條件及時間不超過規定時間 B.已拆封元件的存放: a) 存放在防潮箱中(存放時間<密封存放時間); b) 密封回抗濕包裝袋中;
超過存放時間的元件的處理: A烘烤后使用; B烘烤后存放回防潮箱; C烘烤后密封回防潮袋中
1.防静电控制(詳見後面章節) 2.溫濕度敏感元件必需按等級有濕度隔離帶包裝
值分別為相對濕度5% , 10% , 15%. 標籤(濕敏標識 +Labels): 濕敏標識標籤須貼於裝有濕敏元件的出貨
包裝箱的最低位置. 警告標籤須貼於抗濕包裝袋的外表面上.
3.濕敏元件操作注意事項
作業員在拆開防潮袋或將已拆開的濕敏元件重新存放或取出的過 程中要填寫<<溫濕度敏感元件管制卡>>,在管制卡要清楚記錄拆封或 存放防潮箱日期及時間及拆封后或從防潮箱中取出后可使用的有效时 间.
依本公司制程條件,只對敏感等級為2及2以下的元件做管控要求: (Levels 2a – 5)標準溫濕度元件乾燥包裝要求是: 抗濕包裝袋 : 一種設計用於防止水蒸氣侵入的包裝袋﹔ 乾燥劑: 乾燥劑須是無塵的和抗腐蝕的, 並且其吸濕能力達到標準要
求,使抗濕包裝袋內的相對濕度在25°C的溫度下保持在小於10%的水平. 濕度指示卡: 濕度指示卡至少要有三個濕度指示色點, 所表示的濕度
《溫濕度管制表》中﹔ 4﹑若溫濕度超出規定范圍﹐立即通知相關人員進行改善﹐同時采取相應
的補救措施(如放置干燥劑﹑調節室內溫度或取出故障防潮箱中的元 件，放入合格的防潮箱內)。 5﹑各封閉區域之溫濕度環境空間敞開時間或開門不能超過5分鐘, 以確保 溫濕度條件能持續保證在管制範圍內.
4.2 制程管制
1﹑產線在拆濕度敏感元件的真空包裝時﹐必須佩帶靜 電手環﹑靜電手套﹐在靜電防護良好的桌面上打開 真空包裝。拆開後應檢查其濕度卡變化是否符合要 求(依據包裝袋上標簽要求).對符合要求的IC,在其 包裝上加貼濕度敏感元件管制標簽》(如下圖所示)
潮敏元器件存储及使用
潮敏元器件、PCB、PCBA存储及使用规范1范围无2规范性引用文件下列文件中的条款通过本指导书的引用而成为本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，然而，鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
序号编号名称1HH3C-0056-2006 元器件存储及使用规范2HH3C-0057-2006 PCB存储及使用规范31正文一、概述：为规范、指引潮湿敏感元器件、PCB、PCBA在储存、使用、加工过程中的储存、烘烤行为，特制定本操作指导书。
适用于公司内部仓储、生产中所有涉及的元器件、PCB板、PCBA板。
二、术语定义SMD：表面贴装器件主要指通过SMT生产的PSMD（Plastic Surface Mount Devices），也即塑封表面贴（封装）器件，如下表1项目描述的器件。
项目描述说明SOP ××塑封小外形封装元件（含表面贴装变压器等）SOIC（SO）××塑封小外形封装IC（集成电路）SOJ ××J 引脚小外形封装ICMSOP××微型小外形封装ICSSOP××缩小型小外形封装ICTSOP××薄型小外形封装ICTSSOP××薄型细间距小外形封装ICTVSOP××薄型超细间距小外形封装ICPQFP××塑封四面引出扁平封装IC（P）BGA ××球栅阵列封装ICPLCC××塑封芯片载体封装IC表1 封装名称缩写潮湿敏感器件：指易于吸收湿气，受热（回流焊或波峰焊）后湿气膨胀，导致内部损坏或分层的器件，基本上都是SMD。
一般器件：指除潮湿敏感器件以外，组装时需要焊接的所有元器件。
MSD潮湿敏感元件存储
MSD潮湿敏感元件存储湿度敏感器件（MSD）对SMT生产直通率和产品的可靠性的影响不亚于ESD，所以认识MSD的重要性，深入了解MSD的损害机理，学习相关标准，通过规范化MSD的过程控制方法，避免由于吸湿造成在回流焊接过程中的元器件损坏来降低由此造成的产品不良率，提高产品的可靠性是SMT不可推脱的责任。
1、MSD涉及的制造工艺MSD只会在采用Convection、Convector/IR、IR、VPR的Bulk Reflow工艺过程受到影响，当然，在通过局部加热来拆除或者焊接器件的工艺过程中--如“热风返工”的工艺中也要严格控制MSD的使用。
其他诸如穿孔插入器件或者Socket固定的器件，以及仅仅通过加热管脚来焊接的工艺（在这种焊接过程中，整个器件吸收的热量相对来讲要小的多）等。
2、MSD存储问题通常，物料从贴片机上拆下以后，在再次使用以前，会一直存放在干燥的环境里，比如高强干燥箱内。
很多组装人员认为，在器件保存在干燥环境以后，可以停止统计器件的曝露时间。
其实，只有在器件以前就是干燥的情况下，才可以这样做。
事实上，一旦器件曝露相当长一段时间后（一小时以上），所吸收的湿气会停留在器件的封装里面，并慢慢渗透到器件的内部，从而很可能对器件造成破坏。
研究表明，SMD器件从MBB内取出以后，其Floor Life与外部环境状况呈一定的函数关系。
保守的讲，较安全的作法就是严格按照J-STD-020和J-STD-033的标准对器件进行控制。
如果MSD器件以前没有受潮，而且拆封后曝露的时间很短（30分钟以内），曝露环境湿度也没有超过30℃/60%那么用干燥箱或防潮袋对器件继续存储即可。
如果采用干燥袋存储，只要曝露时间不超过30分钟，原来的干燥剂还可以继续使用。
对湿度敏感级别为2～4的MSD，只要曝露时间不超过12小时，则其重新干燥处理的保持时间为5倍的曝露时间。
干燥介质可以是足够多的干燥剂，也可以采用干燥柜对器件进行干燥，干燥柜的内部湿度要保持在10%RH以内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。
2 范围 适用于所有对湿敏元件的储存；适用于PCB及IC(BGA、QFP)等温湿度敏感组件储存环境的管制。
3
定义
湿敏元件是指对湿度有特殊要求的元件；
湿敏识别卷标
=MSD；
确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃，防潮箱相对湿度不能超过15%。
(PCB专用防潮箱相对湿度>30%) ；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD 保护功能；
Humidity Indicato r Card，即湿度显示卡。
作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。
各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色MSL：Moisure Sensitiv e Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；
4 职责
4.1 仓库---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。
4.2 IQC ---- IQC 验货区域的环境温湿度的管制，温湿度敏感组件的管制。
4.3 生产部 ----生产区域、物料暂存区域温湿度敏感组件的管制。
4.4 其它部门 ---- 维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。
4.5 IPQC ---- 稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB 等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。
5 湿敏元件的识别
5.1 湿敏元件清单中的所有元件类别；
5.2 元件不在湿敏元件清单中，但外包装有湿敏元件标志的元件也视为湿敏元件。
5.3 客户有要求的湿敏元件。
6 湿敏元件来料检查
部检验员在来料进行检验时，对湿敏元件的包装要作为一项主要内容检验；IQC 必须检查来料真空包装有无漏气，有无破损，有无警示标贴，里面有无放干燥剂，材料真空包装有无超过标贴上规定的有效期限。
当发现湿敏元件与以上不符时，应及时通知
状况下所有真空包装材料均不需要拆开包装检查里面的元件。
对于指定需要拆开包装检查的元件，IQC需要及时检查完毕，做真空包装，填写并贴上防潮元件拆封时间跟踪卡；仓库应先发此包装已拆封料给产线。
有特别指定湿度敏感元件时，IQC 根据来料本身的包装形式和警告标签内容判断是否为湿度敏感元件；当来料本身为真空包装或已标注有湿度敏感等级时，该元件则必须视为湿度敏感元件执行相应控制要求。
7 仓库对湿度敏感元件的控制：7.1 收货中心正常状况下所有真空包装材料均不需要拆开包装清点里面的元件。
不得拆除原真空包装外面硬纸盒，以防真空包漏气。
料为散数，或其它有必要拆包清点时，收货中心应在清点立即对该料进行真空包装，并加贴跟踪卡，生产时优先使用。
7.3 对待定的湿敏物料,收货中心应及时通知采购、客户尽快处理,对不能及时处理的待定料应承转移至有湿度受控区域存贮。
料进入到合格品仓库时, 仓库物料员负责检查所有湿敏元件的包装情况。
仓库对接收到的合格物料，如果是真空包装材料，不用拆开包装清点数量；必须贮存在有湿度受控的区域。
员对接收到的真空包装材料必须确认其真空包装状况有无破损、漏气，如有真空包装袋破损或非真空包装时,需将相应的物料放置在干燥箱中(湿度≦15%RH),在发料前根据生产计划的排产情况,将物料按规定的要求在生产前进行烘烤后发到产线。
7.6 如果需要发放散数，则应在包装袋或料上填写并贴上防潮元件拆封时间跟踪卡。
退回不良或其它不良湿敏元件，应做好真空包装后退入RTV库，RTV库区为有湿度受控的区域。
8 生产部对湿度敏感元件的控制：8.1 SMT 二级库收到真空包装物料后，应检查真空包装状况是否有漏气、破损，如果有不良情况，退回总仓处理，若正常则贴上防潮元件拆封时间跟踪卡，准备使用。
库仓管员只能在发料上线前10分钟拆开包装，拆包装时应注意保证警示标贴正常，完整，打开包装后应首先检查湿度卡指示状况，当湿度卡30%处的圆圈为兰色表示正常,否则材料不可以使用。
产过程中出现生产中断停产时间在5小时以上，湿度敏感元件必须回库进行干燥存放；若元件拆封在常温下12小时未使用完时，需进行干燥RH10%存放12H后方可再次使用(或进行120度
2H\\\\60度4H的烘烤)。
确认稽查上线湿敏元件的跟踪卡是否按要求进行填写，填写内容是否与实际操作相符，对不按要求操作的行为及时纠正，在停线时稽查产线作业员是否及时把湿敏元件退入仓库防潮柜。
9 湿度敏感元件包装拆开后的处理：
敏感元件在生产使用中暴露时间的规定应根据表中不同湿度敏感等级对应的拆封后存放条件和标准来执行；如果来料警示标贴上已有规定且要求比表中的规定更为严格，则依据警示标贴上所规定的条件执行。
湿度敏感等级为2a-5a的元件，若需拆开原包装取用部分元件时，剩余元件必须立即采取干燥箱存放方式进行存放，并贴上防潮元件拆封时间跟踪卡；打开包装的元件，应根据湿度敏感等级对应规定的时间内贴在PCB 板上完成焊接，如打开包装的元件累
真空包装材料的处理规定：首先检查包装内的湿度卡，如果湿度卡30%处保持蓝色，则仅检查原包装是否有破损，如无破损，则放回湿度卡和干燥剂后,重新真空包装储存或按要求将物料进行干燥储存,如果湿度卡20%处已变为紫红色，则必须将此物
2a-5a 等级湿度极度敏感元件，从进料到生产线的每一环节，如果发生开封就必须贴时间控制标签每次发生开封、烘干、封装，都必须准确将时间记录在管制卡的标签上。
9.5 对拆封IC(BGA 、QFP、MEM、BIOS)等温湿度敏感性组件重新储存时，需放入防潮箱中储存，在进出防潮箱时必须在《温湿度敏感组件管制卡》上记录清楚进出日期、时间。
9.6
IC(BGA、QFP)等湿敏元件(含烧录/非烧录程序,散料/抛料等MSD组件),暴露在空气中超过其规定时间,(依据真空包装袋上所标示的Level等级, Level等级比对参见表 3,若客户有特殊要求,则按客户要求执行),在上线前依温湿度敏
IC存放在防潮箱内保存期也会降低, Level 2a 和Level 3存放时间<=该组件的保存期,如属Level 4的BGA在防潮箱的存放时间不能超过5天，其它类IC一般为不超过Level 3的车间存贮寿命，其它组件存放时间可不限定，但不能超过该组件的保存期，9.8 散料不使用时可密封回防潮袋中,需按附表1 烘烤后再密封回防潮袋中。
方式：散料须用使用防静电袋包装，并针对湿敏类元件采取使用干燥箱的形式进行存放，且散料须先用。
9.10 此温湿度管制作业办法从Level 2a 及Level 2a以上组件列入管制,当新领用湿敏组件无论真空包装与否,如果包装中Humidity indicato r标示5%，变粉红色则必须更换干燥剂；标示20%变粉红色则须将湿敏组件烘烤。
管IPQC稽核时,如果发现有异常,则以制程异常联络单的形式提出知会各相关单位采取改进措施.
10 湿敏元件的烘烤处理10.1
IC(BGA、QFP、MEM 、BIOS)的烘烤要求
空包装完善，湿度卡显示正常，自生产日期开始超过12个月的元件需进行烘烤；湿敏元件烘烤的温度、时间、使用要求湿敏等级等，首先以“来料包装说明”的要求与客户要求为准，如来料包装及客户均无说明则以本文为准。
b 耐高温包材的湿敏元件，设定烘烤温度为120℃,烘烤时间为12H(特殊情况可视受潮程度适当延长烘烤时间)
耐高温包材的湿敏元件,设定烘烤温度为50℃，烘烤时间为36H(特殊情况可视其受
潮程度适当延长烘烤时间) d 湿敏元件烘烤时一定要按要求填写《烘烤记录单》
10.2 PCB 烘烤要求a 真空包装完善，湿度卡显示正常自生产日期开始OSP工艺PCB超过3个月、沉金工艺PCB
超过6个月的PCB 需进行烘烤；
条件首先参照PCB 包装要求或客户要求，如两都均无的情况下，按以下进行烘烤作业:
c 是OSP工艺的PCB且封装和湿度卡显示正常，生产日期未超过3个月则可直接使用，否则需在120℃条件下烘烤3~6小时，d． PCB 来料是沉金板，真空封装和湿度卡显示都在正常范围内，且生产日期未超过6个月可直接上线使用，否则需在120℃条件下烘烤3~6小时。
烤PCB时必须按要求填写《烘烤记录表》。
F 烘烤后的湿敏元件与PCB在常温下不可超过
12H，未使用或未使用完在常温下未超过12H 的湿敏元件或PCB 必须用真空包装封好或放入干燥箱内存放，且干燥箱湿度需＜30%RH。
附表2：湿度指示卡样板
30%若变粉红色，请将零件烘烤后再使用若变粉红色，请将零件烘烤后再使用若变粉红色，请更换干燥剂
20%
10%若圆圈已变色，请丢失避免与金属接触。
