2008年广联达钢筋软件详解
广联达钢筋算量
广联达钢筋算量广联达钢筋算量是一款专业的建筑工程量算软件，该软件简单易懂，操作方便，能够实现钢筋、混凝土等建筑材料的自动算量，高效准确，是建筑企业、工程测量、施工单位等行业的理想工具。
软件特点1.钢筋自动算量：根据建筑结构、构件形状、钢筋直径等因素，自动计算出钢筋用量并精确到个位数。
2.混泥土自动算量：自动计算出混泥土所需的水泥、骨料、沙子及其他材料的量，并精确到小数点后一位。
3.工程量清单自动生成：在进行钢筋、混泥土自动计算的同时，软件会自动生成工程量清单，方便用户进行工程预算及管理。
4.可视化计算结果：软件将钢筋、混泥土等数据以图表的形式展现出来，使用户更直观地了解工程的材料成分、用量等信息。
5.数据备份与共享：软件支持数据备份及同步，用户可将工程数据保存到云端或本地，随时查阅或共享。
使用流程1.打开广联达钢筋算量软件，并创建新建工程。
2.选择需要计算的构件类型，例如：柱子、梁、板等，并输入构件的尺寸及其他相关参数。
3.输入所需的钢筋直径及间距等信息。
4.输入混泥土的配比及用量等信息。
5.点击计算按钮，软件自动计算出相应的钢筋用量、混泥土用量，并生成工程量清单。
6.可以在计算结果中查看所需材料的具体用量及比例，并查看图表展示的数据。
7.可以将工程数据备份或同步，方便随时调取和分享。
优点与应用领域广联达钢筋算量软件具有以下优点：1.自动计算：软件能够自动计算出建筑工程中的钢筋、混泥土等材料用量，避免了手动计算的繁琐和错误。
2.高效准确：软件的计算结果准确、快速，提高了工作效率。
3.管理方便：软件生成的工程量清单方便用户进行工程数量、材料、成本的管理和监控。
广联达钢筋算量软件的应用领域包括建筑企业、工程测量、施工单位等行业。
在建筑工程的各个阶段，包括设计、施工、验收等，都需要进行工程量的计算和管理，广联达钢筋算量软件能够满足这些需求，提高工程管理的效率和精度。
总结广联达钢筋算量是一款功能强大的建筑工程量算软件，能够自动计算钢筋、混泥土等建筑材料的用量，生成工程量清单，支持数据备份和共享等功能。
广联达钢筋算量软件(快速入门)操作程序
广联达钢筋算量软件(快速入门)操作程序简介广联达钢筋算量软件是一款专门为建筑工程设计和施工打造的软件，可以帮助工程师和施工人员快速、精确地计算和设计钢筋工程。
本文将介绍如何快速入门并使用该软件进行钢筋计算。
安装首先，需要从广联达官网上下载并安装该软件。
安装过程中需要注意选择正确的版本和操作系统，并按照提示进行安装。
界面介绍安装完成后，打开软件，可以看到以下界面：alt textalt text软件界面分为菜单栏、工具栏和主界面。
菜单栏包括“文件”、“编辑”、“视图”、“计算”和“帮助”等菜单，可以通过菜单栏进行文件打开、保存、打印等操作。
工具栏包括常用的计算工具、绘图工具和单位转换工具等快捷按钮。
主界面为计算和绘图区域，是进行钢筋计算的主要界面。
快速入门1. 创建新工程在“文件”菜单中选择“新建”，弹出新建工程对话框。
在新建工程对话框中，输入工程名称、单位和施工日期等相关信息，然后点击“确定”按钮创建新工程。
2. 设计基本参数在主界面中，点击“计算”菜单，选择“基本参数”，进入基本参数设置界面。
在基本参数设置界面，设置钢筋名称、直径、单位重量等相关参数。
3. 添加钢筋在主界面中，点击“计算”菜单，选择“添加钢筋”，弹出添加钢筋对话框。
在添加钢筋对话框中，输入钢筋名称、直径、长度、角度等相关参数，然后点击“确定”按钮添加钢筋。
4. 计算钢筋量在主界面中，点击“计算”菜单，选择“钢筋量”，进入钢筋量计算界面。
在钢筋量计算界面中，选择要计算的钢筋类型、输入工程长度、数量等相关参数，然后点击“计算”按钮进行钢筋量计算。
5. 绘图在主界面中，点击“计算”菜单，选择“绘图”，进入绘图界面。
在绘图界面中，可以选择绘制不同类型的基础图形、添加标注和文字等操作，然后点击“保存”按钮保存绘图结果。
总结本文介绍了广联达钢筋算量软件的基本操作流程，包括软件安装、界面介绍和快速入门。
希望能帮助工程师和施工人员更好地使用该软件进行钢筋计算和设计。
广联达钢筋算量软件操作程序
广联达钢筋算量软件操作程序
一、安装软件
1.打开广联达钢筋算量软件的安装文件，双击运行安装程序。
2.根据提示选择安装目录并点击“下一步”按钮。
3.点击“安装”按钮，等待软件安装完成。
4.安装完成后，点击“完成”按钮退出安装程序。
二、软件启动和界面介绍
1.双击桌面上的广联达钢筋算量软件图标启动软件。
2.软件启动后，会显示主界面，包括菜单栏、工具栏和绘图区域。
4.工具栏包括常用工具按钮，例如新建、打开、保存、计算等，可以通过工具栏快速访问常用功能。
三、使用方法
1.新建钢筋图形
a.点击工具栏上的“新建”按钮，或选择菜单栏中的“文件->新建”选项，打开新建钢筋图形的对话框。
b.在对话框中选择钢筋类型、尺寸、布置等参数，并指定钢筋图形的名称。
c.点击“确定”按钮，创建新的钢筋图形。
2.绘制钢筋图形
b.在绘图区域中通过鼠标点击或拖拽的方式绘制钢筋的轮廓。
c.根据需要可以设置钢筋的数量、间距、直径等属性。
4.进行钢筋计算
a.点击工具栏上的“计算”按钮，或选择菜单栏中的“计算->计算”选项，进行钢筋的数量计算。
b.根据钢筋的类型、属性和布置等参数，系统会自动计算出钢筋的数量和总长度。
c. 计算结果可以保存为Excel表格或打印输出。
四、注意事项
1.在使用软件时，要根据实际情况选择适合的钢筋类型和参数。
3.在进行钢筋计算前，要确保图形的属性和参数设置正确无误。
广联达钢筋软件运用讲解
广联达钢筋软件运用讲解1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。
3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。
4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。
（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。
2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。
再做墙和约束边缘构件配筋，因为墙会是梁的支座。
再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。
接下来是主梁、次梁。
绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。
最后算楼梯等零星。
3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。
尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。
我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固和搭接调好。
此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。
（二）钢筋工程基本思路和图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。

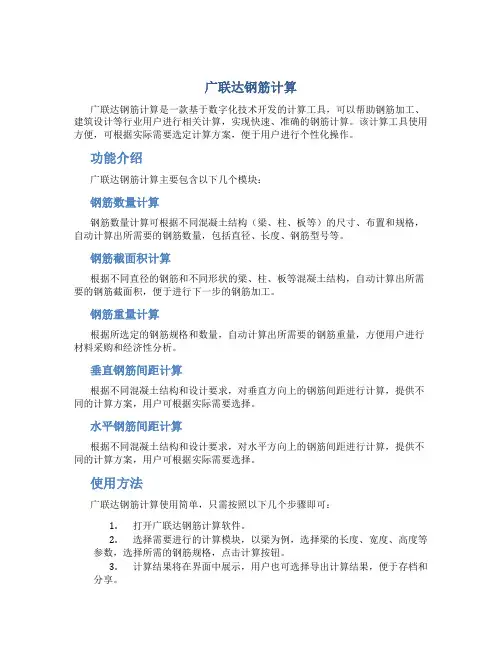

广联达钢筋计算
广联达钢筋计算广联达钢筋计算是一款基于数字化技术开发的计算工具，可以帮助钢筋加工、建筑设计等行业用户进行相关计算，实现快速、准确的钢筋计算。
该计算工具使用方便，可根据实际需要选定计算方案，便于用户进行个性化操作。
功能介绍广联达钢筋计算主要包含以下几个模块：钢筋数量计算钢筋数量计算可根据不同混凝土结构（梁、柱、板等）的尺寸、布置和规格，自动计算出所需要的钢筋数量，包括直径、长度、钢筋型号等。
钢筋截面积计算根据不同直径的钢筋和不同形状的梁、柱、板等混凝土结构，自动计算出所需要的钢筋截面积，便于进行下一步的钢筋加工。
钢筋重量计算根据所选定的钢筋规格和数量，自动计算出所需要的钢筋重量，方便用户进行材料采购和经济性分析。
垂直钢筋间距计算根据不同混凝土结构和设计要求，对垂直方向上的钢筋间距进行计算，提供不同的计算方案，用户可根据实际需要选择。
水平钢筋间距计算根据不同混凝土结构和设计要求，对水平方向上的钢筋间距进行计算，提供不同的计算方案，用户可根据实际需要选择。
使用方法广联达钢筋计算使用简单，只需按照以下几个步骤即可：1.打开广联达钢筋计算软件。
2.选择需要进行的计算模块，以梁为例，选择梁的长度、宽度、高度等参数，选择所需的钢筋规格，点击计算按钮。
3.计算结果将在界面中展示，用户也可选择导出计算结果，便于存档和分享。
优势与不足广联达钢筋计算具有以下优势：1.方便快捷：广联达钢筋计算可快速进行钢筋计算，相比传统的计算方式，可以大大提高效率。
2.高精度：广联达钢筋计算采用数字化技术，计算结果准确无误。
3.易操作：广联达钢筋计算界面简洁、清晰，使用方便，具有较强的用户友好性。
但也有不足之处：1.仅提供基础计算功能，对于较为复杂的钢筋结构计算仍需其他辅助工具的支持。
2.针对不同的计算需求，广联达钢筋计算提供的计算方案较单一，欠缺个性化选择。
广联达钢筋计算的推出，为钢筋加工、建筑设计等行业带来了极大的便利，同时也推动了数字化技术在建筑行业的应用。
广联达钢筋算量操作步骤
广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。
2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。
3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。
4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。
可以在平面图中绘制建筑的轴线、梁柱、板块等。
5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。
用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。
6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。
系统会自动计算钢筋数量，并生成相应的报表。
7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。
8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。
9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。
用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。
10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。
系统会自动记录用户的操作，并可以进行保存和查看。
以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。
当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。
广联达钢筋算量软件操作经验技巧总结
广联达钢筋算量软件操作经验技巧总结引言广联达钢筋算量软件是建筑行业广泛使用的钢筋计算工具，它通过精确的算法帮助工程师快速完成钢筋的计算和管理工作。
本文旨在总结广联达钢筋算量软件的操作经验和技巧，以提高使用者的工作效率。
软件界面与基本功能1. 界面布局熟悉软件界面是高效工作的前提。
广联达软件界面通常包括菜单栏、工具栏、绘图区和属性栏等部分。
2. 基本功能软件提供了绘图、编辑、计算、报表输出等基本功能，用户需要熟练掌握这些功能以应对不同的工程需求。
绘图与建模技巧1. 精确绘图使用快捷键：利用快捷键可以提高绘图效率，如使用“W”移动视图，“L”绘制直线等。
图层管理：合理设置图层，区分不同类别的钢筋，便于管理和修改。
2. 参数化建模模板应用：利用软件提供的模板快速创建标准构件。
参数调整：根据实际工程需求调整构件参数，实现个性化设计。
3. 复杂构件处理分割与合并：对于复杂的钢筋结构，可以采用分割和合并的方法简化操作。
自定义构件：对于非标准构件，可以自定义创建，提高建模的灵活性。
钢筋计算与优化1. 计算设置准确设置：确保所有计算参数与实际工程相符，避免计算误差。
批量计算：利用软件的批量计算功能，一次性完成多个构件的钢筋计算。
2. 结果校验对比分析：将软件计算结果与手工计算或经验值进行对比，确保计算的准确性。
误差排查：对于计算结果中的异常数据，要及时排查原因并修正。
3. 优化建议材料优化：根据计算结果，优化钢筋的规格和数量，减少材料浪费。
施工优化：考虑施工便利性，对钢筋布置进行合理调整。
报表输出与分析1. 报表定制自定义报表：根据项目需求，定制个性化的报表格式。
数据筛选：利用报表功能筛选关键数据，便于分析和决策。
2. 数据导出多种格式：软件支持多种数据导出格式，如Excel、PDF等，满足不同场景的需求。
数据整合：将钢筋数据与其他工程数据整合，进行全面的项目分析。
实际工程应用案例1. 住宅项目应用在住宅项目中，广联达软件帮助工程师快速完成标准层的钢筋计算，并通过参数化建模简化了复杂构件的处理。
广联达图形算量软件GCL2008基本操作学习课程1
广联达图形算量软件GCL2008基本操作学习课程1内部学习资料（只限内部使用）一、GCL2008概述1.1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
1.2算量软件是如何算量的软件算量并不是说完全抛弃了手工算量的思想。
实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。
1.3用软件做工程的顺序按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。
将一套图分成四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整1.4GCL2008的特点和价值图1二、实际案例工程操作2.1案例工程展示和界面介绍第一步：界面介绍（如图2和图3）图2图3 第二步：案例工程展示（如图4）图4 2.2流程介绍2.3新建工程第一步：双击桌面“广联达图形算量软件GCL2008”图标（如图5），启动软件。
图5第二步：点击新建向导。
（如图6）图6第三步：按照实际工程的图纸输入工程名称（如图7），输入完毕后点击下一步。
图7第四步：根据实际情况，对做工程需要的规则和定额库进行选择（如图8），选择完毕后点击下一步。
图8第五步：输入室外地坪相对±0.000标高（如图9），输入完毕后点击下一步。
图9第六步：编制信息页面的内容只起标识作用，不需要进行输入，直接点击下一步。
第七步：确认输入的所有信息没有错误以后，点击完成（如图10），完成新建工程的操作。
图10练习2.3：1、根据图纸在GCL2008中建立一个定额模式的工程，计算规则按照当地情况选用。
2.4新建楼层第一步：点击“工程设置”下的“楼层信息”，在右侧的区域内可以对楼层进行定义。
广联达钢筋算量(图片讲解超实用)
在图纸管理界面中，可以通过点击“定位到图” 按钮，手动选择图纸所在的文件夹和图纸名称进 行定位。
识别图纸
在定位后的图纸上，点击“识别”按钮，软件会 自动识别图纸中的钢筋信息，并显示在软件界面 中。
识别钢筋
选择识别方式
在软件中，可以选择手动识别或自动识别方式进行钢筋信息的识别。手动识别需要手动 选择钢筋信息和位置，而自动识别则会自动识别图纸中的钢筋信息。
谢谢观看
识别钢筋原则
在批量识别钢筋时，需要遵循一定的原则，如先识别长钢 筋后识别短钢筋、先识别主筋后识别负筋等，以确保钢筋 信息的准确性。
注意事项
在批量识别钢筋时，需要注意一些常见问题，如避免重复 识别、检查识别结果、及时修正错误等，以确保钢筋信息 的准确性。
自定义识别钢筋
自定义识别钢筋
在广联达钢筋算量软件中，用户可以根据自己的需求，自 定义识别钢筋的规则和方法，以满足不同情况下的钢筋算 量需求。
报表输出ቤተ መጻሕፍቲ ባይዱ
生成各类报表，方便用户进行工程量统计和 成本核算。
软件界面
菜单栏
包含软件的主要功能按钮，方便用户 进行操作。
工具栏
提供常用工具的快捷按钮，简化操作 流程。
绘图区
用于显示和编辑模型，是用户进行建 模的主要区域。
属性栏
显示当前选中图元的属性信息，方便 用户进行编辑和修改。
02
钢筋算量基本操作
自定义步骤
自定义识别钢筋需要一定的步骤和技巧，如设置识别参数、 调整CAD图层、定义新的钢筋符号等。
注意事项
在自定义识别钢筋时，需要注意一些常见问题，如避免误 识别、检查识别结果、及时修正错误等，以确保钢筋信息 的准确性。
钢筋三维显示
广联达钢筋算量软件中常用计算设置
广联达钢筋算量软件中常用计算设置
1.材料设置：
在广联达钢筋算量软件中，用户可以设置钢筋的材料参数，如钢筋的
弹性模量、屈服强度、密度等。
这些参数可以根据需要进行自定义设置，
以确保计算结果的准确性。
2.单位设置：
3.地震参数设置：
在进行结构抗震计算时，需要对地震参数进行设置，包括地震加速度、设计地震烈度等。
用户可以根据所在地区的地震情况进行相应的参数设置。
4.设计规范设置：
5.计算参数设置：
在进行钢筋计算时，用户可以设置一些计算参数，例如截面类别、构
件类型、受力组合等。
这些参数的设置可以根据具体的工程要求进行调整，以满足不同的计算需求。
6.开孔处理设置：
在计算中，有时会遇到构件存在开洞的情况，广联达钢筋算量软件提
供了相应的开孔处理设置，用户可以选择不同的开孔形态和处理方式，以
保证计算结果的准确性。
7.自定义构件库：
除了上述常用的计算设置外，广联达钢筋算量软件还提供了许多其他功能和设置，例如钢筋标注、工程图纸管理等。
这些功能和设置的使用可以大大提高钢筋计算的准确性和效率。
总结起来，广联达钢筋算量软件中的常用计算设置包括材料设置、单位设置、地震参数设置、设计规范设置、计算参数设置、开孔处理设置和自定义构件库等。
这些设置可以根据实际需求进行调整，以确保计算结果的准确性和符合设计规范。
广联达gcl2008新版本新增功能详解
广联达GCL2008新版本新增功能详解GCL2008新版本在上一版本的基础上实现了多项功能突破，比如导入GGJ10.0工程、CAD识别、导出GCL工程、查看组合构件工程量等，本文将依次为大家介绍。
一、导入GGJ10.0工程GCL2008新版本目前可以导入GGJ10.0正式版本（build778~build1142）的工程文件，过程中需要用户关注的地方是：1、钢筋工程默认导入到GCL2008的第一个区域。
2、轴网、辅轴、暗柱、暗梁默认不导入，其余构件均默认导入（可以在构件列表中选择是否导入）。
3、当前工程与导入工程的楼层编码、楼层层高必须一致，如果不一致，软件会提示进行调整；也可以按照钢筋工程的层高导入。
4、钢筋工程标准层导入时，标准层数转换为相同层数。
5、钢筋工程中的子楼层不被导入。
6、将钢筋工程导入GCL2008后，首层标高取导入的钢筋工程工程信息中“首层结构标高”的信息值。
7、所有导入的构件和图元的标高均以表达式的形式表示，即“层顶”或“层底”、“层顶（底）±数值”。
8、钢筋工程如果在不同层有同名称构件，导入GCL2008后会自动建立构件分层，若构件只在一个楼层存在，则导入后不建立分层。
9、线性构件折线形图元导入后自动在折线处打断；高度不同的墙、变截面梁会自动打断。
二、错层问题的优化处理错层处理思路在本版本有了改进，在原来只能找层底标高的基础上，通过增加属性和计算设置选项，优化为既可以找层底标高，也可以找楼板。
在板属性中增加了“是否是楼板”属性，房间增加了“底标高”属性，楼地面增加了“顶标高”属性，建筑面积增加了“底标高”、“建筑面积计算”属性；通过计算设置和计算规则调整，可以正确处理超高模板面积（超高体积）及脚手架面积等工程量。
具体操作步骤等内容可以查看软件中文字帮助【错层计算优化】。
三、CAD识别新版本可以导入R14~AutoCAD2009各个版本的CAD图纸，可以正确识别轴网、柱、墙、梁、门窗等构件，相对GCL8.0在CAD识别方面最大的变化体现在以下五个方面。
广联达钢筋算量软件(快速入门)操作程序
工程准备工作：1、在新建工程前先分析图纸仔细阅读结构设计总说明。
2、建立与工程相对应的Eｘcel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。
软件操作步骤:一、新建工程第一步工程名称１、输入工程名称按工程图纸名称输入。
2、按照图纸结构设计总说明选取计算规则其他选项不变。
第二步工程信息1、依据图纸结构设计总说明填写工程信息２、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。
檐高为室外地坪到女儿墙底的高度值。
第三步编制信息1、根据实际情况填写相应的内容。
第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6.５的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。
第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。
包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。
图纸没有特殊说明预算过程中不必调整。
三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。
B、基础上面一层从基础层顶到该层的结构顶板顶标高。
C、中间层从层底的结构板顶到本层上部的板顶。
2、修改板的厚度基础层板厚为筏板厚度。
3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。
Ｂ、根据结构设计说明修改构件的保护层厚度。
四、轴网的定义1、查看一层平面根据一层平面图建立轴网。
2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。
3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。
五、柱构件的定义和绘制1、按照图纸定义柱子的构件名称。
浅谈广联达钢筋算量软件--基础部分应用技巧
装备技术Equipment technology132浅谈广联达钢筋算量软件—基础部分应用技巧罗剑(内江师范学院建筑工程学院，四川内江641100)中图分类号：TB332 文献标识码：A 文章编号1007-6344（2020）02-0001-01摘要：本文主要通过介绍行业的发展及趋势，了解广联达计量软件的发展历程及广联达GTJ2018土建钢筋二合一计量软件主要功能。
对软件的整个操作流程做一个简要的介绍，将其功能做了讲解。
通过整体的了解之后对基础部分的土建及钢筋工程量进行实例的操作。
了解不同的创建方法及优缺点。
关键词：广联达软件；操作流程；基础绘制0 引言时代进步与科技发展，在建筑领域迅速普及计算机技术，成为未来行业发展的必然之势，现如今，工程造价电算化已然成为建筑工程中不可或缺的重要组成单元。
在最近十年时间内，工程造价行业便发生了诸多变化。
我国的基础建筑投资水平已经呈现出飞速发展，每年以崭新的姿态呈现出来。
就工程造价的工业人员年龄而言，也逐渐趋向于年轻化。
宏观计算一下，目前我国工程造价的从业人员工作量已经超过十年前的40倍。
在这个变化形势之中，会计电算化则显得尤为重要。
在工程造价工作中，提升计算机辅助水平，完善造价工程人员的计算机操作能力，是大势所趋，更是职业发展的必然要求。
若是职业人员缺少会计电算化操作能力，那么在工作中便会面临巨大困扰，甚至会因为工作效率与工作强度等多种原因，迫使工作人员离开岗位。
企业若是建设一万平米的工程，在计算完整工程量的时候，利用计算机软件解决已经成为最为常见的方式，在提高计算结果精准度的同时，还可以确保工作人员工作负荷降低，提升整体工作效率，由此可见，在建筑行业中实现电算化，具有极为重要的意义。
电算化的快速发展便利人员的工作，所以应该要加快普及速度。
随着社会经济发展和建筑行业的崛起，在建筑工程领域中，高层和超高层建筑工程的数量不断增加，这种类型的建筑工程具有较大的投资水平和经济支出，建设的周期也相对比较常，所以在计算工程量的时候也面临着极为复杂的工作量。
07年广联达钢筋软件基础培训教材
2008年广联达钢筋软件基础培训教材前言随着建筑信息化的发展及计算机的迅速普及，工程造价电算化已经成为必然的趋势。
在最近10年中，造价行业已经发生了巨大的变化：中国的基础建筑投资平均每年以15%的速度增长，但造价从业人员的数量，已经不足10年前的80%，造价从业人员的平均年龄比10年前降低了8.47岁，粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。
在这个过程中电算化起的作用是显而易见的，造价工作者学习、使用计算机辅助工作也是必然的选择，否则一定会跟不上行业的发展，因时间问题，准确性及工作强度过大等原因而退出造价行业。
我们统计过这样一组数据，一根三跨的平面整体表示方法标注的梁，让大家手工计算钢筋，在20分钟能够计算出结果的只有15.224%（06年统计了参加培训班的624人的结果），与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有0.32%（在624人中只有2个人的结果计算是正确的）。
在学习完广联达算量软件，使用一段时间比较熟练后，用软件在1分钟内能够计算出结果为97.077%（错误的原因是因为录入时疏忽，导致输入错误造成）。
一万平米的工程，利用GCL软件在一天内计算出准确完整工程量也已司空见惯，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。
为了使各年龄段的造价工作者能够快速的学会使用工程造价算量软件，我们特编制了本教材。
教材的编制只要以怡和具体的工程实例的绘图计算过程为主线，过程中加入常用功能的使用方法及常遇到问题的处理方法，通过讲解+练习的形式以满足初学者和已经会初步使用软件的学习者的需要，也希望通过本教材的学习大家能够掌握学习和使用软件的方法，以便在学习后可以自行学习和测试解决实际应用过程中遇到的使用问题。
本课程的学习目标：一、掌握GGJ10.0软件算量的思路、流程和基本方法二、熟练掌握GGJ10.0软件常用功能的操作三、能够独立完成《广联达培训楼》工程，学会用软件做工程的思路和方法四、能够对软件计算结果做简单分析，逐步能够把握用软件准确进行钢筋工程量计算五、如果参加应用培训,您将会获得更多的收获……最后希望大家通过本教材的学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥繁琐的手工计算，走上轻松快乐的电算化造价人生之旅！编者 2007年4月目录前言1目录3第一章钢筋工程量计算依据4第二章钢筋软件整体流程5第三章操作详解6第一节新建工程6第二节新建轴网12第三节柱17第四节梁24第五节板31第六节基础部分37第七节墙53第八节其它构件(单构件输入)62第九节报表输出66第四章其它功能68第五章综合练习77附录81附录一手工计算梁过程81附件二实例练习图纸85附录三实例练习参考结果95第一章钢筋工程量计算依据一、现行钢筋计算相关规X①《混凝土结构设计规X》GB50010-2002；——该“规X”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。
总结并梳理广联达软件中钢筋建模的思路和流程,绘制软件钢筋建模
总结并梳理广联达软件中钢筋建模的思路和流程,绘
制软件钢筋建模
广联达软件中钢筋建模的思路和流程可以总结为以下几个步骤：
1. 准备工作：在开始钢筋建模之前，首先需要对待建模的结构进行准备工作。
包括导入或创建结构模型、设置单位制、定义材料等。
2. 设置钢筋参数：在广联达软件中，可以设置钢筋的直径、弯曲半径、间距等参数。
根据设计要求和结构需求，确定钢筋的具体参数。
3. 选择钢筋工具：广联达软件提供了多种钢筋工具，可以根据需要选择合适的工具进行建模。
常用的钢筋工具包括梁钢筋工具、柱钢筋工具、板钢筋工具等。
4. 绘制钢筋：使用选择的钢筋工具，按照建模要求在结构模型上绘制钢筋。
可以通过输入具体的参数数值、选择绘制方式、拖动控制点等方式进行钢筋绘制。
5. 确认和修改：绘制完钢筋后，需要对钢筋模型进行确认和修改。
可以通过查看预览效果、进行精确定位、调整参数等方式对钢筋进行调整和修改。
6. 生成钢筋图纸：完成钢筋模型的绘制后，可以根据需要生成钢筋图纸。
这包括生成钢筋布置图、查看钢筋数量和尺寸、输出图纸文件等。
综上所述，广联达软件中钢筋建模的流程可以总结为准备工作、设置钢筋参数、选择钢筋工具、绘制钢筋、确认和修改、生成钢筋图纸等步骤。
具体操作可以根据软件版本和使用需求进行调整和补充。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008年广联达钢筋软件基础培训教材前言随着建筑信息化的发展及计算机的迅速普及，工程造价电算化已经成为必然的趋势。
在最近10年中，造价行业已经发生了巨大的变化：中国的基础建筑投资平均每年以15%的速度增长，但造价从业人员的数量，已经不足10年前的80%，造价从业人员的平均年龄比10年前降低了8.47岁，粗略计算目前平均每个造价从业者的工作量大概是10年前的40倍。
在这个过程中电算化起的作用是显而易见的，造价工作者学习、使用计算机辅助工作也是必然的选择，否则一定会跟不上行业的发展，因时间问题，准确性及工作强度过大等原因而退出造价行业。
我们统计过这样一组数据，一根三跨的平面整体表示方法标注的梁，让大家手工计算钢筋，在20分钟能够计算出结果的只有15.224%（06年统计了参加培训班的624人的结果），与严格按平法图籍要求的计算方法计算的正确结果相比，结果正确的只有0.32%（在624人中只有2个人的结果计算是正确的）。
在学习完广联达算量软件，使用一段时间比较熟练后，用软件在1分钟内能够计算出结果为97.077%（错误的原因是因为录入时疏忽，导致输入错误造成）。
一万平米的工程，利用GCL软件在一天内计算出准确完整工程量也已司空见惯，由此可以看到电算化的重要性、电算化给我们工作上带来的方便及普及电算化的必要性。
为了使各年龄段的造价工作者能够快速的学会使用工程造价算量软件，我们特编制了本教材。
教材的编制只要以怡和具体的工程实例的绘图计算过程为主线，过程中加入常用功能的使用方法及常遇到问题的处理方法，通过讲解+练习的形式以满足初学者和已经会初步使用软件的学习者的需要，也希望通过本教材的学习大家能够掌握学习和使用软件的方法，以便在学习后可以自行学习和测试解决实际应用过程中遇到的使用问题。
本课程的学习目标：一、掌握GGJ10.0软件算量的思路、流程和基本方法二、熟练掌握GGJ10.0软件常用功能的操作三、能够独立完成《广联达培训楼》工程，学会用软件做工程的思路和方法四、能够对软件计算结果做简单分析，逐步能够把握用软件准确进行钢筋工程量计算五、如果参加应用培训,您将会获得更多的收获……最后希望大家通过本教材的学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥繁琐的手工计算，走上轻松快乐的电算化造价人生之旅！编者2007年4月目录前言2目录3第一章钢筋工程量计算依据4 第二章钢筋软件整体流程5第三章操作详解6第一节新建工程6第二节新建轴网11第三节柱15第四节梁20第五节板26第六节基础部分31第七节墙41第八节其它构件(单构件输入) 48 第九节报表输出51第四章其它功能53第五章综合练习60附录65附录一手工计算梁过程65附件二实例练习图纸79附录三实例练习参考结果79 第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2002；——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。
②《混凝土结构工程施工质量验收规范》GB50204-2002的规定；——中国建筑工业出版社③《建筑物抗震构造详图》03G329-1；——中国建筑标准设计研究所出版④《混凝土结构施工图平面整体表示方法制图规则及构造详图》系列图集，简称“平法”G101-X系列： 00G101、03G101-1、03G101-2、04G101-3、04G101-4。
——中国建筑标准设计研究所出版二、“平法”发展历程及适用范围1996年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的规范性、准确性。
本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、墙、梁三种构件。
2000年7月17日，经对96G101进行修订的00G101正式执行，它适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的设计，包括常用的柱、墙、梁三种构件。
2003年2月25日，03G101－1图集正式施行，本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分的内容，主要依据为：混凝土结构设计规范GB50010-2002、建筑抗震设计规范GB50011-2001、高层建筑混凝土结构技术规程JGJ3-2002J186-2002、建筑结构制图标准GB/T50105-2001；适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪－剪力墙和框支剪力墙主体结构施工图的设计。
2003年9月1日，03G101-2图集正式施行，本图集包括现浇混凝土楼梯制图规则和标准构造详图两大部分内容；适用于现浇混凝土结构与砌体结构，所包含的具体内容为九种常用的现浇混凝土板式楼梯，均按照非抗震构件设计。
2004年3月1日，04G101-3图集正式施行，本图集包括现浇混凝土筏形基础构件的制图规则和标准构造详图两大部分；适用于现浇混凝土梁板式、平板式筏形基础结构施工图的设计。
筏形基础以上的主体结构可为非抗震和抗震设防烈度为6至9度地区，抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架－剪力墙和框支剪力墙结构，钢结构，砌体结构及混合结构；筏形基础以下可为天然地基和人工地基。
2004年12月1日，04G101-4图集正式实行，本图集包括现浇混凝土楼面与屋面板的制图规则和标准构造详图两大部分；适用于现浇混凝土楼面与屋面板的设计与施工。
支承楼面与屋面板的主体结构可为非抗震和抗震设防烈度为6至9度地区，抗震等级为特一级和一、二、三、四级的现浇混凝土框架、剪力墙、框架－剪力墙和框支剪力墙结构，钢结构，砌体结构，但对于楼面与屋面板本身的各种构造则未考虑抗震措施。
三、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
①层次性：基础→柱、墙→梁→板，均为完整的子系统②关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联。
③相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
第二章钢筋软件整体流程钢筋GGJ10.0软件采用绘图输入与单构件输入相结合的方式，自动按照现行“平法”G101-X系列图集整体处理基础部分的独立基础、条形基础、桩承台、筏板基础、基础梁，框架结构中的柱、梁、板，剪力墙结构，砖混结构中的构造柱、圈梁、砌体加筋等钢筋工程量；同时，利用单构件输入法计算楼梯、灌注桩等零星构件的钢筋工程量计算，全面解决钢筋工程量的抽样计算。
手工计算一根梁的所有钢筋:中间楼层框架梁,一级抗震,锚固:34D,搭接形式为套管挤压，保护层:25mm一、钢筋GGJ10.0软件的操作流程（图1）：（图1）钢筋工程量的计算难点就是构件的节点锚固的判断，直锚还是弯锚，锚固该取哪个值，无论是投标还是决算都带来了很大的麻烦。
钢筋抽样软件GGJ10.0这是解决了这一难题，00G、03G平法的所有节点软件内置，省去了预算员背节点及节点的判断，让抽钢筋不再是痛苦的事情。
第三章操作详解第一节新建工程一、新建工程1、启动软件双击桌面上的广联达工程量清单整体解决方案快捷图标，左键单击“钢筋抽样软件”项目（右图左侧方框中的按钮），启动软件；（图2）（图2）2、新建工程第一步：进入钢筋抽样软件GGJ V10.0后，鼠标左键点击【新建向导】按钮，弹出新建工程向导窗口,软件将引导您进入广联达钢筋工程量计算世界；第二步：输入工程名称：广联达培训楼工程(建议输入用户自己的名字，方便查找)，根据各地区钢筋计算损耗率，选择报表“损耗模板”（各地区根据不同情况选择损耗模版），同时也可以按照实际工程的需要，在“修改损耗数据”页面中对钢筋损耗数据进行设置和修改，根据各地区定额及报表的差异性选择“报表类别”；第四步：根据图纸和计算要求，选择相应的计算规则：“平法” 00G101或者03G101系列（软件已按常规计算方式设置好了，如实际工程中有不同的计算方式，可以点击“计算及节点设置”按钮修改计算规则），选择钢筋汇总方式：通常情况下预算、结算均可选择“按外皮计算钢筋长度”，施工放样时可以选择“按中轴线计算钢筋”作为钢筋下料长度参考值；温馨提示：新建工程时，计算规则一定要选择正确，否则工程建立完成后不能进行修改；其它信息则可以在建立完工程后进行修该，软件会同步刷并重新进行计算第三步:在“工程信息”中填入结构类型、设防烈度和檐高软件自动会计算出“抗震等级”，您也可以在“抗震等级”中直接选择；首层地面结构标高处输入“0”，然后点击“下一步”出现（右图）；温馨提示：1、带*号表示此项不能为空，且和计算有关;2、工程类别：有“住宅”、“厂房”、“写字楼”三个可选项供用户选择，用户也可根据实际情况输入。
3、项目代号：用户自行输入。
4、结构类型：有“框架结构”“框架剪力墙”“剪力墙结构”“单层厂房”“其它”五个可选项供用户选择，用户也可根据实际情况输入。
5、基础形式：有“条形基础”“独立基础”“满堂红基础”“桩基”四个可选项供用户选择，用户也可根据实际情况输入。
6、结构特征：有“矩形”“L形”“凹形”“其他”四个可选项供用户选择，用户也可根据实际情况输入。
7、首层地面结构标高：用户可以根据实际情况输入数据，输入的数值为-10～10之间的实数，新建工程软件默认为-0.050。
8、地下层数：用户可根据实际情况输入建筑物的地下楼层数，注意输入的数值必须为0～50之间的正整数，为空表示地下层数为零。
9、地上层数：用户可根据实际情况输入建筑物的地上楼层数，注意输入的数值必须为1～500之间的正整数，为空表示地上层数为零。
10、抗震等级：有“一级抗震”、“二级抗震”、“三级抗震”、“四级抗震”、“非抗震”五个可选项供用户选择，新建工程软件默认为“一级抗震”。
