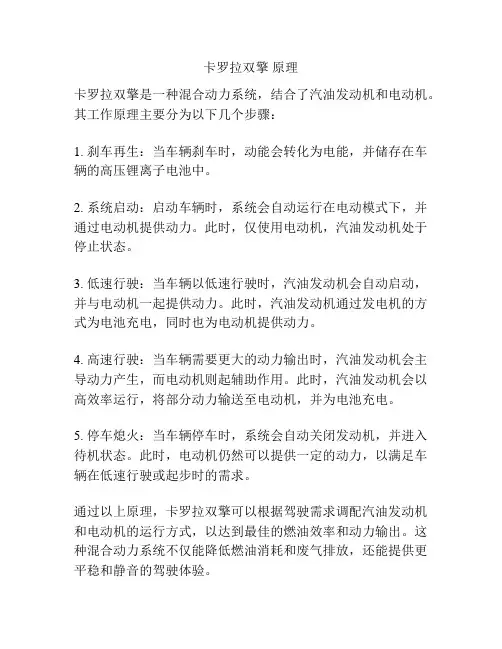

卡罗拉双擎是一种混合动力系统,结合了汽油发动机和电动机。

其工作原理主要分为以下几个步骤:
1. 刹车再生:当车辆刹车时,动能会转化为电能,并储存在车辆的高压锂离子电池中。

2. 系统启动:启动车辆时,系统会自动运行在电动模式下,并通过电动机提供动力。

此时,仅使用电动机,汽油发动机处于停止状态。

3. 低速行驶:当车辆以低速行驶时,汽油发动机会自动启动,并与电动机一起提供动力。

此时,汽油发动机通过发电机的方式为电池充电,同时也为电动机提供动力。

4. 高速行驶:当车辆需要更大的动力输出时,汽油发动机会主导动力产生,而电动机则起辅助作用。

此时,汽油发动机会以高效率运行,将部分动力输送至电动机,并为电池充电。

5. 停车熄火:当车辆停车时,系统会自动关闭发动机,并进入待机状态。

此时,电动机仍然可以提供一定的动力,以满足车辆在低速行驶或起步时的需求。

通过以上原理,卡罗拉双擎可以根据驾驶需求调配汽油发动机和电动机的运行方式,以达到最佳的燃油效率和动力输出。

这种混合动力系统不仅能降低燃油消耗和废气排放,还能提供更平稳和静音的驾驶体验。

双擎卡罗拉THS技术解析——构造篇(二)

双擎卡罗拉THS技术解析——构造篇(二)

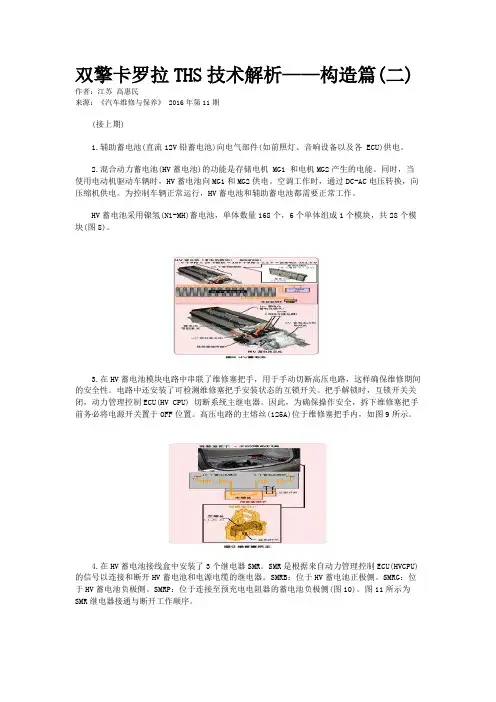

双擎卡罗拉THS技术解析——构造篇(二) 作者:江苏高惠民来源:《汽车维修与保养》 2016年第11期(接上期)1.辅助蓄电池(直流12V铅蓄电池)向电气部件(如前照灯、音响设备以及各 ECU)供电。

2.混合动力蓄电池(HV蓄电池)的功能是存储电机 MG1 和电机MG2产生的电能。

同时,当使用电动机驱动车辆时,HV蓄电池向MG1和MG2供电。

空调工作时,通过DC-AC电压转换,向压缩机供电。

为控制车辆正常运行,HV蓄电池和辅助蓄电池都需要正常工作。

HV蓄电池采用镍氢(Ni-MH)蓄电池,单体数量168个,6个单体组成1个模块,共28个模块(图8)。

3.在HV蓄电池模块电路中串联了维修塞把手,用于手动切断高压电路,这样确保维修期间的安全性。

电路中还安装了可检测维修塞把手安装状态的互锁开关。

把手解锁时,互锁开关关闭,动力管理控制ECU(HV CPU) 切断系统主继电器。

因此,为确保操作安全,拆下维修塞把手前务必将电源开关置于OFF位置。

高压电路的主熔丝(125A)位于维修塞把手内,如图9所示。

4.在HV蓄电池接线盒中安装了3个继电器SMR。

SMR是根据来自动力管理控制ECU(HVCPU) 的信号以连接和断开HV蓄电池和电源电缆的继电器。

SMRB:位于HV蓄电池正极侧。

SMRG:位于HV蓄电池负极侧。

SMRP:位于连接至预充电电阻器的蓄电池负极侧(图10)。

图11所示为SMR继电器接通与断开工作顺序。

电源开关接通(READY ON)SMR时的工作情况:首先SMRB和SMRP依次接通,可使电流流经预充电电阻器。

保护电路中的触点以防涌入电流造成损坏。

SMRG接通可使电流绕过预充电电阻器。

然后SMRP断开。

电源开关关闭(READYOFF)SMR 时的工作情况:首先SMRG断开。

然后1SMRB断开。

5.HV蓄电池在充电和放电过程中会产生热量。

如果蓄电池温度过度升高,则蓄电池性能将下降。

HV镍氢蓄电池工作温度在10~40℃,能输出较大功率密度,HV镍氢输出功率密度与温度关系如图12所示。

剖析丰田卡罗拉双擎混合动力系统结构原理(四)

剖析丰田卡罗拉双擎混合动力系统结构原理(四)

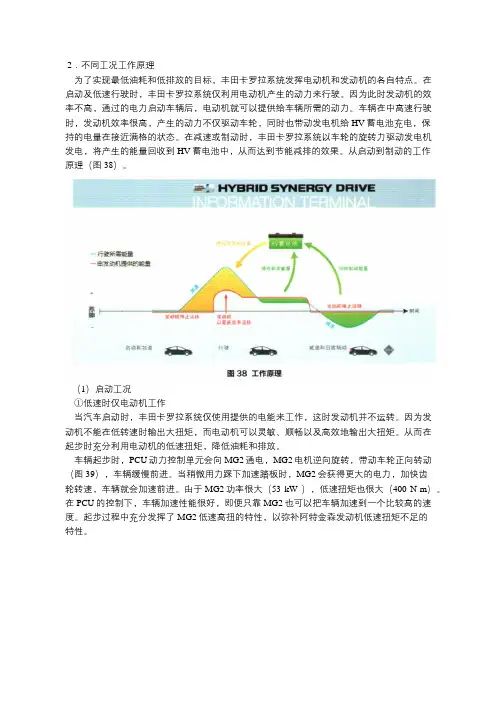

2.不同工况工作原理为了实现最低油耗和低排放的目标,丰田卡罗拉系统发挥电动机和发动机的各自特点。

在启动及低速行驶时,丰田卡罗拉系统仅利用电动机产生的动力来行驶。

因为此时发动机的效率不高,通过的电力启动车辆后,电动机就可以提供给车辆所需的动力。

车辆在中高速行驶时,发动机效率很高,产生的动力不仅驱动车轮,同时也带动发电机给HV蓄电池充电,保持的电量在接近满格的状态。

在减速或制动时,丰田卡罗拉系统以车轮的旋转力驱动发电机发电,将产生的能量回收到HV蓄电池中,从而达到节能减排的效果。

从启动到制动的工作原理(图38)。

(1)启动工况①低速时仅电动机工作当汽车启动时,丰田卡罗拉系统仅使用提供的电能来工作,这时发动机并不运转。

因为发动机不能在低转速时输出大扭矩,而电动机可以灵敏、顺畅以及高效地输出大扭矩。

从而在起步时充分利用电动机的低速扭矩,降低油耗和排放。

车辆起步时,PCU动力控制单元会向MG2通电,MG2电机逆向旋转,带动车轮正向转动(图39),车辆缓慢前进。

当稍微用力踩下加速踏板时,MG2会获得更大的电力,加快齿轮转速,车辆就会加速前进。

由于MG2功率很大(53 kW ),低速扭矩也很大(400 N·m)。

在PCU的控制下,车辆加速性能很好,即便只靠MG2也可以把车辆加速到一个比较高的速度。

起步过程中充分发挥了MG2低速高扭的特性,以弥补阿特金森发动机低速扭矩不足的特性。

②中高速发动机启动PCU向MG1通电,MG1电机顺时针转动,并带动发动机启动,整个过程快速且平顺。

发动机启动后,怠速运转,带动行星齿轮架正向旋转,从而带动太阳齿轮(MG1)正向旋转(图40)。

MG1产生交流电,经PCU里的逆变器和电压变换器变成低压直流电并给HV蓄电池充电。

怠速时,发动机产生的功率将全部用来为HV蓄电池充电。

(2)加速工况①小负荷加速此时,主要靠MG2电机推动车轮(图41)。

MG1继续向MG2供电,并通过PCU向动力HV蓄电池充电。

卡罗拉双擎原理

卡罗拉双擎原理

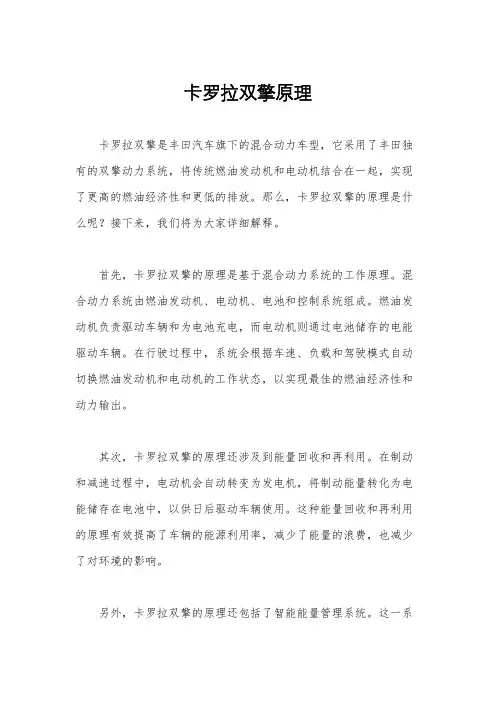

卡罗拉双擎原理卡罗拉双擎是丰田汽车旗下的混合动力车型,它采用了丰田独有的双擎动力系统,将传统燃油发动机和电动机结合在一起,实现了更高的燃油经济性和更低的排放。

那么,卡罗拉双擎的原理是什么呢?接下来,我们将为大家详细解释。

首先,卡罗拉双擎的原理是基于混合动力系统的工作原理。

混合动力系统由燃油发动机、电动机、电池和控制系统组成。

燃油发动机负责驱动车辆和为电池充电,而电动机则通过电池储存的电能驱动车辆。

在行驶过程中,系统会根据车速、负载和驾驶模式自动切换燃油发动机和电动机的工作状态,以实现最佳的燃油经济性和动力输出。

其次,卡罗拉双擎的原理还涉及到能量回收和再利用。

在制动和减速过程中,电动机会自动转变为发电机,将制动能量转化为电能储存在电池中,以供日后驱动车辆使用。

这种能量回收和再利用的原理有效提高了车辆的能源利用率,减少了能量的浪费,也减少了对环境的影响。

另外,卡罗拉双擎的原理还包括了智能能量管理系统。

这一系统通过精确监测车辆的行驶状态和驾驶习惯,实时调节燃油发动机和电动机的工作状态,以最大限度地提高动力输出和燃油经济性。

同时,系统还可以根据路况和行驶环境自动调整动力输出,提供更加平顺和舒适的驾驶体验。

最后,卡罗拉双擎的原理还涉及到高效的动力传输系统。

这一系统通过精密的齿轮和电子控制装置将燃油发动机和电动机的动力输出进行有效整合和分配,实现了动力输出的平稳和高效。

同时,系统还采用了先进的能量管理技术,最大限度地减少了能量的损耗和浪费。

总的来说,卡罗拉双擎的原理是基于混合动力系统的工作原理,结合能量回收和再利用、智能能量管理系统以及高效的动力传输系统,实现了更高的燃油经济性和更低的排放。

这一原理不仅体现了丰田汽车在环保和节能方面的技术实力,也为消费者带来了更加智能和可靠的驾驶体验。

丰田卡罗拉双擎混合动力系统-结构原理和故障案例分析

丰田卡罗拉双擎混合动力系统-结构原理和故障案例分析

2. 丰田卡罗拉双擎混合动力系统结构组成
发动机运行在高效率点时,随车速的变化来调节MG1的转速,实现行星齿 轮无级变速的功能。作为起动机起动发动机,把发动机从静止提升到 1999r/min左右,然后发动机喷油点火。
在发动机有功率输出时,MG1正转,作为发电机,对电池充电和对MG2供 电。MG1反转时,则作为电动机,消耗电能。
图8-传动桥总成
2. 丰田卡罗拉双擎混合动力系统结构组成
2.2.1 组合齿轮单元
组合齿轮单元(图9、图10)由电机减速行星齿轮、动力分配行星齿轮组成。
图9-组合齿轮单元
图10-组合齿轮单元结构
2. 丰田卡罗拉双擎混合动力系统结构组成
动力分配行星齿轮(图11)由齿环、小齿轮、太阳齿轮及行星支架组成(图12)。
相比纯电动汽车,混合动力汽车有APU(AuxiliaryPowerUnit)作为辅助动力,APU是串联混合 动力汽车的控制核心技术,可以减少电池的数量和重量,续航能力和动力性能可以和传统内燃 机汽车差不多。利用APU可以给空调、助力系统等提供电能。相比内燃机,电机排量通常很小, 并且在最佳工况点工作,所以排放低且节能,在市区等红灯时可以关闭APU,实现零排放。电动 驱动系统还可以充当发电机,回收制动和下坡时产生的能量,进一步实现节能减排。
图14-机械油泵
2. 丰田卡罗拉双擎混合动力系统结构组成
2.2.4 驻车锁止执行器
驻车锁止执行器是结合或断开传动桥驻车锁止机械机构(图15),变速器通过控制HVECU控制驻 车锁止执行器(图16)。
图15-驻车锁止执行器所在位置
图16-变速器控制 ECU 驱动驻车锁止执行器
2. 丰田卡罗拉双擎混合动力系统结构组成
图4-车辆上元 件分布图

丰田卡罗拉双擎原理

丰田卡罗拉双擎原理

丰田卡罗拉双擎原理
丰田卡罗拉双擎是一种结合了燃油发动机和电动机的混合动力汽车系统。

该系统的原理是通过同时使用燃油发动机和电动机来驱动汽车,并最大限度地提高燃油效率。

在丰田卡罗拉双擎系统中,燃油发动机主要负责提供动力,而电动机则用于辅助动力和能量回收。

当汽车启动时,燃油发动机会自动启动,开始提供动力。

同时,电动机也开始工作,以辅助发动机提供额外的动力。

在行驶过程中,当需要更大的动力输出时,燃油发动机和电动机会同时工作,以提供更高的驱动力。

而当汽车减速或行驶在低速时,电动机会独立工作,而燃油发动机则会停止运转,以节省燃料消耗。

此外,丰田卡罗拉双擎系统还采用了能量回收技术。

当汽车减速或制动时,电动机会转变为发电机,将制动能量转化为电能,并储存在电池中。

这些储存的电能在需要时可以用于驱动电动机,减少对燃料的依赖。

通过综合利用燃油发动机和电动机的优势,丰田卡罗拉双擎系统可以提高燃油效率,减少污染排放并降低能源消耗。

这种混合动力系统不仅能够满足日常驾驶需求,还能够为环境和节能做出贡献。

双擎卡罗拉THS技术解析——构造篇(三)

双擎卡罗拉THS技术解析——构造篇(三)

栏目编辑:刘玺 lx@76·December-CHINA 高惠民(本刊编委会委员)现任江苏省常州外汽丰田汽车销售服务有限公司技术总监,江苏技术师范学院、常州机电职业技术学院汽车工程运用系专家委员,高级技师。

双擎卡罗拉THS 技术解析—构造篇(三)◆文/江苏 高惠民(接上期)图18 电机MG转子永久磁铁布置图19 电机MG解析器构造及原理将永磁铁V型置于电机转子内,通过一极下由两块混合充磁的永磁体共同作用实现励磁,可有效增加气隙磁通,减少漏磁(充磁更集中),以及利用转子的凸极效应与定子绕组所产生的磁阻转矩提高电机的输出扭矩(图18)。

MG1电机主要用作发电机,为MG2驱动车辆提供电能并对HV蓄电池充电。

此外,启动发动机时,MG1用作启动机。

MG1电机定子采用集中绕组型线圈,使电机端部绕组较短,铜耗量显著减少,结构更加紧凑。

MG2主要作用是利用MG1和HV蓄电池提供的电能,以电动机模式运行驱动车辆,此外,在减速过程中MG2用作发电机对HV蓄电池充电,并提供再生制动能量。

MG2采用分布绕组型线圈能使定子绕组生产理想的正弦波磁通势,降低高次谐波,使电机运转更加平稳。

2.解析器(电机转速/位置传感器,图19):为了使电机能够从恒扭矩到恒功率运行,采用磁场定向矢量控制方法,必须精确确定转子的磁极位置和转速,解析器承担了此项任务。

解析器的结构是旋转变压器形式。

由励磁线圈、检测线圈S、检测线圈C和一个椭圆形的转子(与 MG 转子作为一个单元一起旋转)组成。

检测线S的+S和-S相互Copyright©博看网 . All Rights Reserved.栏目编辑:刘玺 lx@772016/12·汽车维修与保养图20 复合减速齿轮结构及齿轮齿数偏离90°。

检测线圈C的+C和-C也以同样的方式相互偏离。

线圈S和C相互分离45°。

当恒频交流电输入励磁线圈,随着电机转子轴上旋转变压器的椭圆形转子的旋转,与旋转变压器定子之间的间隙发生变化,因此在检测线圈S和C中互感出恒频的感应电动势。
