视频输入输出接口和信号格式

视频信号基础常识

各种视频信号格式及端子介绍RF/AV/SVIDEO/YUV/VGA/RGB/RGBS/DVI/HDMI/视频信号是我们接触最多的显示信号，但您并不一定对各种视频信号有所了解。

因为国内用到的视频信号格式和端子非常有限，一般就是复合视频和S端子，稍高级一些的就是色差及VGA。

对于那些经常接触国外电器和二手设备的朋友，就会遇到各种希奇古怪的信号端子，我们也经常接到读者这方面的提问。

请读者注意：我们这里所说的视频信号并不是严格意义上的带宽只有5MHz的视频信号，而是泛指能作为输入输出的显示信号。

本文试图把常用视频信号做一简单叙述，有不全和不对的地方请读者朋友指出。

一、各种视频信号复合视频信号（Video）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。

由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。

复合视频信号本身的带宽只有5MHz （NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL 和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。

复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。

欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。

S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。

由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。

由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。

S端子用四芯插头，见图2。

欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。

各种常用视频信号类型大全

视频信号分类介绍视频信号接口图示:
视频信号分类介绍
BNC 端口：通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出端口。BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别于普通15针D－SUB标准接头的特殊显示器接口。由R、G 、B三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少，且信号频宽较普通D－SUB大，可达到最佳信号响应效果。
视频信号分类介绍视频信号接口图示:
视频信号分类介绍
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C) 混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
视频信号术语简介隔行扫描 : 隔行扫描指显示屏在显示一幅图像时，先扫描奇数行，全部完成奇数行扫描后再扫描偶数行，因此每幅图像需扫描两次才能完成，造成图像显示画面闪烁较大。因此该种扫描方式较为落后，通常用在早期的显示产品中。隔行扫描就是每一帧被分割为两场，每一场包含了一帧中所有的奇数扫描行或者偶数扫描行，通常是先扫描奇数行得到第一场，然后扫描偶数行得到第二场。由于视觉暂留效应，人眼将会看到平滑的运动而不是闪动的半帧半帧的图像。但是这时会有几乎不会被注意到的闪烁出现，使得人眼容易疲劳。当屏幕的内容是横条纹时，这种闪烁特别容易被注意到。

视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）

视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）视频输入输出常用接口详解(TV，AV,s端子,YCbCr/YPbPr,DIV,HDMI)2009-07-31 17:51TV接口TV输入接口TV 接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为 640线，S端子可达到1024线，但是这需要由片源来决定。

TV 常用接口介绍

液晶电视常用接口介绍
TV 常用接口介绍
Kings.jiang 2012-02-28 From：kings.jiang
Date ：2012-08-13
结构
1、所有接口预览，以及接口的发展趋势 2、详细介绍每种接口，外观和功能 1）、传统接口介绍 2）、现代接口介绍 3、总结
电视端口介绍
USB LAN
光纤接口

光纤接口是用来连接光纤线缆的物理接口。其原理是将电信号转换成光信号来传输，以便让接口可以传输更多的信号。同时，也可以利用光信号的衰减小的特性。这种接口主要是应用在一些高端的TV上。一般用户较少会使用到。
耳机接口
耳机接口通常设计是用作接耳机用和连接功放和音响使用。通常耳机接口有2.5mm 和 3.5 mm 之分，但是TV上基本上使用的都是3.5mm 的标准接口。但也有人设计出这两种尺寸相互转换的接口。
CVBS端子

CVBS又称AV接口，它是声/画分离的视频端子，只管图像信号的传输，而音频信号通过另外的端子连接。最常见的是被称作AV端子的接口组，它是由三个独立的RCA插头（又叫莲花接口RCAjack）组成的，其中的V接口连接复合视频信号，为黄色插口；L接口连接左声道声音信号信号，为白色插口；R接口连接右声道声音信号，为红色插口。一条信号线内传输的信号有：亮度信号（Y）,色度信号（C）以及各种同步信号。另外两条线传输声音信号，所以A/V端子的显示效果很差，其分辨率相当于480i
USB接口

用途连接移动硬盘、U盘等 USB ,是英文Universal Serial BUS（通用串行总线）的缩写，而其中文简称为“通串线，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。

视频各种接口详细图解

袁For personal use only in study and research; notfor commercial use莆蚅视频各种接口详细图解肅很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。

其实只要弄明白它们的用途和连 /转接方法，在使用时您会觉得其也并非有登天之难。

蚀投影机接口虽没有高档功放上那么多蒆但也不少肆蒂家用投影机上的常用接口蒈拉近点就看清楚了薆一、常规视频输入端子蒆做为视频播放设备，投影机上输入端子（端子 =接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。

膄●标准视频输入（ RCA ）蒁蚆薃RCA 是莲花插座的英文简称， RCA 输入输出是最常见的音视频输入和输出接口，也被称 AV 接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音 /视频混合干扰而导致的图像质量下降。

但由于AV 接口传输的仍是一种亮度 /色度（ Y/C ）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。

蚂芀音频转 RCA 线螆羄莄聿RCA 转接延长头聿莅插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV 袂线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。

肂腿不要小瞧了 RCA ，其也有做工不错的高档货螆S 端子薄袁标准 S 端子艿膇标准 S 端子连接线羂薀荿莄音频复合视频S 端子色差常规连接示意图螄荿S 端子（S-Video ）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的 S 端子是一个 5 芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y 与色度信号 C 的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

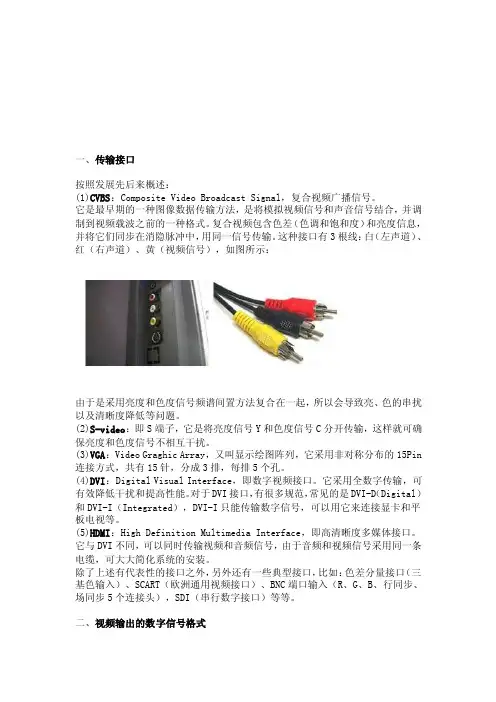

[整理版]常用视频输入输出格式

一、传输接口按照发展先后来概述：(1)CVBS：Composite Video Broadcast Signal，复合视频广播信号。

它是最早期的一种图像数据传输方法，是将模拟视频信号和声音信号结合，并调制到视频载波之前的一种格式。

复合视频包含色差（色调和饱和度）和亮度信息，并将它们同步在消隐脉冲中，用同一信号传输。

这种接口有3根线：白（左声道）、红（右声道）、黄（视频信号），如图所示：由于是采用亮度和色度信号频谱间置方法复合在一起，所以会导致亮、色的串扰以及清晰度降低等问题。

(2)S-video：即S端子，它是将亮度信号Y和色度信号C分开传输，这样就可确保亮度和色度信号不相互干扰。

(3)VGA：Video Graghic Array，又叫显示绘图阵列，它采用非对称分布的15Pin 连接方式，共有15针，分成3排，每排5个孔。

(4)DVI：Digital Visual Interface，即数字视频接口。

它采用全数字传输，可有效降低干扰和提高性能。

对于DVI接口，有很多规范，常见的是DVI-D（Digital）和DVI-I（Integrated），DVI-I只能传输数字信号，可以用它来连接显卡和平板电视等。

(5)HDMI：High Definition Multimedia Interface，即高清晰度多媒体接口。

它与DVI不同，可以同时传输视频和音频信号，由于音频和视频信号采用同一条电缆，可大大简化系统的安装。

除了上述有代表性的接口之外，另外还有一些典型接口，比如：色差分量接口（三基色输入）、SCART（欧洲通用视频接口）、BNC端口输入（R、G、B、行同步、场同步5个连接头），SDI（串行数字接口）等等。

二、视频输出的数字信号格式相关名词：ITU:International Telecommunications Union （国际电信联盟）ITU-R:Radiocommunication sector of ITU （国际电信联盟无线电通信部门）CCIR:International Radio Consultative Committee （国际无线电咨询委员会）ITU-R BT.601(CCIR601旧称)：16位数据传输，21芯，Y、U、V信号同时传输ITU-R BT.656(CCIR656旧称)：8位数据传输，9芯，串行视频传输，不需要同步信号，传输速率是601的2倍（先传Y，后传UV）即：CCIR601要通过行、场同步两根信号线来传递行、场同步信息；而CCIR656不需要这两根信号线，它可通过8位数据线实现“软”同步。

电视机接口详解

视频输入输出常用接口详解（TV，AV,s端子,YCbCr/PCbTV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为640线，S 端子可达到1024线，但是这需要由片源来决定。

一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。

色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。

视频输入输出常用接口知识

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

视频基础知识6-输入输出接口.

者直接使用Y信号作为同步信号。
输入与输出接口
（ 4 ）NK)
是DV格式数字视频的消费类和专业标准。通过1394接口可从多种摄录机上采集和输出高质量数字视频，速率400Mbps，1394 电缆最长可为4．5米。
有两种类型的1394接头：4针接头 (通常用于视频设备，如摄
和音频数据。
输入与输出接口
（ 7 ） SDTI
SDTI是一种可在一根视频线中传输压缩数据的接口。由于是压缩的数据，因此可以超过实时的速率传输。取决于配备的接口卡的型号，SDTI可以4倍速传输25Mbps的DVCPRO格式的素材，
或者2倍速传输50Mbps的DVCPRO 50格式素材。
输入与输出接口

建筑动画制作
数字媒体专业群教学资源库项目组
建筑动画制作规范——
视频制作基础知识
输入与输出接口
输入与输出接口
（ 1 ）复合
复合是最常用的最低质量视频信号，复合信号通过一对电缆传送全部颜色和亮度信息。几乎全部视频设备均有复合输出。此格式使用单个RCA或BNC接头。复合视频信号最常用于故障解决、录像机菜单输出以及监看画面。由于场序列和串色等问题，复合信号几乎已经不用于编辑。
（ 8 ） HD-SDI（高清晰度串行数字接口）
HD-SDI是SDI的更高带宽版本，为未压缩高清晰度视频需要的极高数据速率而设计。像SDI一样，HD-SDI能够通过一根连接线同时发送视频和音频。
谢谢观赏
录一体机)和6针接头 (用于电脑设备)，但一些较新的视频设备使用 6针接头，而一些视频卡使用
输入与输出接口
（ 5 ） USB
USB2.0是标准的PC接口，几乎在现在所有的PC机上都配备了速率480Mbps的USB2.0接口。通常我们不会将它看作视频接口，但松下的P2技术改变了人们的观点。通过USB2.0，可以从所有P2
