视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)作者：佚名来源：本站整理发布时间：2009-5-3 23:07:10 [收藏] [评论]视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-S ub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
了解电脑显卡的视频输出接口
了解电脑显卡的视频输出接口电脑显卡的视频输出接口是连接电脑与外部显示设备的重要部分，它决定了图像输出的质量和兼容性。
本文将介绍几种常见的电脑显卡视频输出接口，并分析它们的特点和适用场景。
一、VGA接口VGA（Video Graphics Array）接口是一种较老的视频输出接口，它使用15个针脚，可以传输模拟信号。
VGA接口常见于旧款电脑和显示器，其最大分辨率为1920×1080，但图像质量相对较差。
目前，很多新款显示器已经不再配备VGA接口。
由于VGA信号是模拟信号，所以在传输过程中容易受到干扰，同时也不支持音频传输。
二、DVI接口DVI（Digital Visual Interface）接口是一种数字视频输出接口，它可以传输无损的数字信号。
DVI接口的特点是支持高分辨率图像输出，并且兼容VGA信号（通过转换器）。
DVI接口分为DVI-D（只传输数字信号）、DVI-A（只传输模拟信号）和DVI-I（同时传输数字和模拟信号）三种类型。
然而，DVI接口不支持音频传输，而且已经逐渐被HDMI和DisplayPort接口所取代。
三、HDMI接口HDMI（High Definition Multimedia Interface）接口是一种高清晰度多媒体接口，它可以传输音频和视频信号。
HDMI接口常见于电视、投影仪和高清显示器等设备。
HDMI接口使用19个针脚，支持最高3840×2160的分辨率，并且可以传输3D图像和多声道音频。
此外，HDMI接口还支持HDCP（High-bandwidth Digital Content Protection）技术，以保护高清内容的版权。
需要注意的是，有些电脑显卡可能只提供了HDMI输出接口，而没有其他接口。
四、DisplayPort接口DisplayPort接口是一种数字音视频接口，它由VESA（Video Electronics Standards Association）组织开发，并逐渐取代了VGA和DVI接口。
常用视频接口VGA、DVI、AV、S端子、色差分量、HDMI、D端子等各种接口解释
VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件，是专为LCD显示器这样的数字显示设备设计的。
DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I。
DVI-A其实就是VGA接口标准，只是换汤不换药而已。
所以带有DVI接口的液晶显示器也并不一定就是真正的数字液晶显示器；DVI-D则实现了真正的数字信号传输。
而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I 接DVI-D设备时，便起了DVI-D的作用。
为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
音视频输入输出信号格式与接口

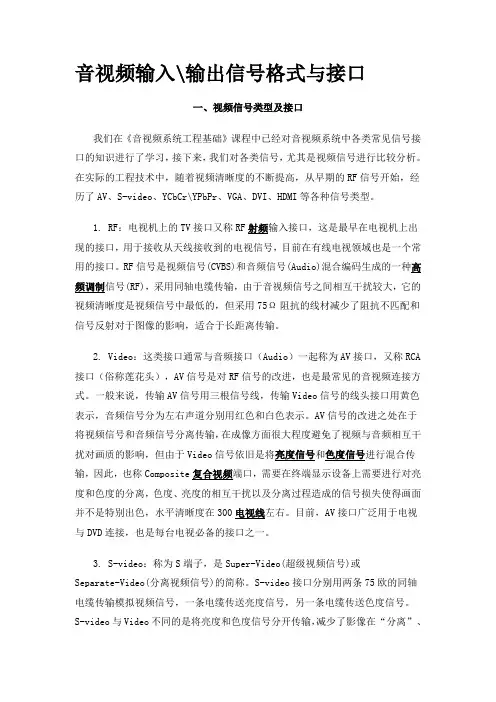

音视频输入\输出信号格式与接口一、视频信号类型及接口我们在《音视频系统工程基础》课程中已经对音视频系统中各类常见信号接口的知识进行了学习，接下来，我们对各类信号，尤其是视频信号进行比较分析。
在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。
1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。
RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。
2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA 接口（俗称莲花头），AV信号是对RF信号的改进，也是最常见的音视频连接方式。
一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。
AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。
目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。
3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。
S-video接口分别用两条75欧的同轴电缆传输模拟视频信号，一条电缆传送亮度信号，另一条电缆传送色度信号。
电视机接口详解

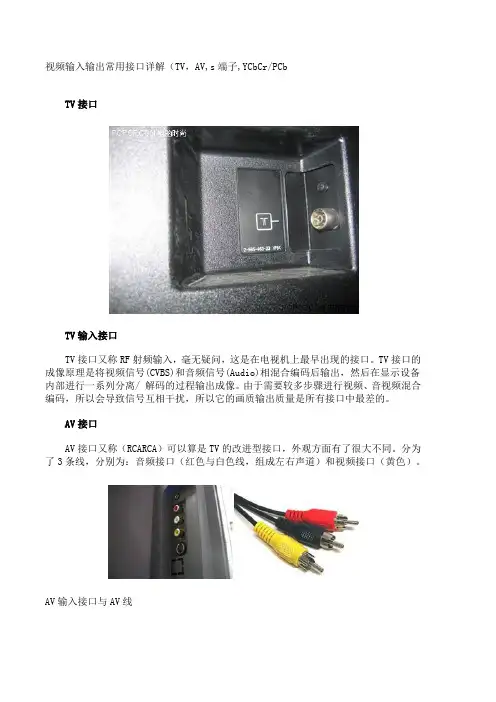

视频输入输出常用接口详解（TV，AV,s端子,YCbCr/PCbTV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。
在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。
S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。
虽然S端子不是最好的，不过一般情况下AV信号为640线，S 端子可达到1024线，但是这需要由片源来决定。
一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。
色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。
视频输入输出常用接口知识

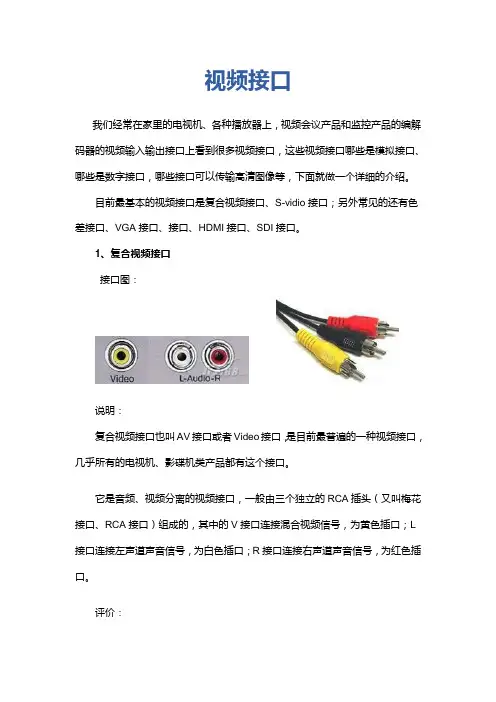

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
视频基础知识6-输入输出接口.
者直接使用Y信号作为同步信号。
输入与输出接口
（ 4 ）NK)
是DV格式数字视频的消费类和专业标准。通过1394接口可从 多种摄录机上采集和输出高质量数字视频，速率400Mbps，1394 电缆最长可为4．5米。
有两种类型的1394接头：4针接头 (通常用于视频设备，如摄
和音频数据。
输入与输出接口
（ 7 ） SDTI
SDTI是一种可在一根视频线中传输压缩数据的接口。由于是 压缩的数据，因此可以超过实时的速率传输。取决于配备的接口 卡的型号，SDTI可以4倍速传输25Mbps的DVCPRO格式的素材，
或者2倍速传输50Mbps的DVCPRO 50格式素材。
输入与输出接口
建筑动画制作
数字媒体专业群教学资源库项目组
建筑动画制作规范——
视频制作基础知识
输入与输出接口
输入与输出接口
（ 1 ）复合
复合是最常用的最低质量视频信号，复合信号通过一对电缆传 送全部颜色和亮度信息。几乎全部视频设备均有复合输出。此格 式使用单个RCA或BNC接头。复合视频信号最常用于故障解决、 录像机菜单输出以及监看画面。由于场序列和串色等问题，复合 信号几乎已经不用于编辑。
（ 8 ） HD-SDI（高清晰度串行数字接口）
HD-SDI是SDI的更高带宽版本，为未压缩高清晰度视频需要 的极高数据速率而设计。像SDI一样，HD-SDI能够通过一根连接 线同时发送视频和音频。
谢谢观赏
录一体机)和6针接头 (用于电脑设备)，但一些较新的视频设备使用 6针接头，而一些视频卡使用
输入与输出接口
（ 5 ） USB
USB2.0是标准的PC接口，几乎在现在所有的PC机上都配备 了速率480Mbps的USB2.0接口。通常我们不会将它看作视频接口， 但松下的P2技术改变了人们的观点。通过USB2.0，可以从所有P2
视频输入输出常用接口详解
视频输入输出常用接口详解（TV，A V,S端子,YCbCr/PCb，HDMI接口，VGA接口，DVI接口）TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV 接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。
在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。
S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。
虽然S端子不是最好的，不过一般情况下AV信号为640线，S端子可达到1024线，但是这需要由片源来决定。
一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。
色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。
(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)介绍
S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。
除了显卡外电视机以及DVD等视频源上都是这种接口。
2．增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon都是采用的这种接口(上图中间的显卡就是一张原厂的7500)，这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。
不过除了多出的2针外，7针接口兼容5针标准接头，我们也能使用5针连线。
DVR接口
DVR和DVS基本上已经成为视频监控的标准产品了，对于平民化程度来说，还不够，主要体现在产品的易用性上，也可能是因为市场未普及的原因，很多外行业的朋友拿到之后总是搞不清楚怎么使用，下面把DVR/DVS的常用接口列举出来，希望能对大家有帮助。
V-in：视频输入，连接摄像机或者其他视频输出设备的V-out，一般采用BNC接头，75欧姆电缆，如：75-3，75-4，75-5，75-7等；V-out：视频输出，连接监视器，一般采用BNC接头，75欧姆电缆，如：75-3，75-4，75-5，75-7等；A-in：音频输入，连接拾音器（注：拾音器和麦克风是有区别的），一般采用RCA接头，75欧姆电缆或者其他音频专用电缆，要求比视频电缆略低；A-out：音频输出，连接音箱或者监视器的V-in；VGA：连接显示器的VGA接口；Loop Out：环通输出，即和视频输入一对一输出，即视频输入之后，一分为二，一方面进入DVR/D VS主机，另一个则直接输出；Main Monitor：主输出，相当于前面说的V-out，即主机的主输出设备，一般这样标识的产品都具有Spot Monitor功能；Spot Monitor：辅助视频输出，作为辅助显示设备，有的产品可能存在多个Spot Monitor，具体用途请参考说明书；AUX VOUT：辅助视频输出接口，同Spot Monitor；S-Video：Svideo输出接口；Alarm-in：报警输入，有的公司产品标的是Alm1~~~Alm16等字样，意思是一样的，报警1-16路输入。
报警的接法各家不太一样，最简单的是采用探头的输出连接到Alarm-in，两根线，常开常闭的选择通常采用跳线方式或者软件设置方式；有的公司采用的是外接电阻的方式，并通过串联或者并联的方式解决常开和常闭的探头兼容。
具体连接方式请参考说明书；Sensor in：报警输入，同上；Alarm-out：报警输出，通常都是常开开关量输出，不过很多厂家都没有标识开关两输出的负载能力，如果说明书没有写的话，也可以通过机内主板或者报警板上的继电器标识来辨识；Relay Out：继电器输出，同上；RS232：232标准串口，其实在DVR或者DVS中使用232串口的情况并不多，一般是用来做透明串口使用的，用于其他信息采集或者与其他系统相连；RS485：485串口总线，一般用来控制前端PTZ设备，如：高速球、云台等，理论上，485接口可以挂接至少32个以上的设备，但是，由于驱动芯片的负载能力、线路等原因，可能在挂接多个设备的时候需要注意细节，具体请参考相关文件；RS422：422串口，全双工工作总线，可以简单的理解为两条双向的485总线，事实上，差别主要在驱动能力和传输距离上；eSata：扩展串口硬盘输出接口，一般用来做备份接口或者磁盘整列的接口；KB：键盘接口，一般是RS485接口标准；Ethernet：以太网接口；UTP：以太网接口；USB：USB备份接口；。
音视频输入输出信号格式与接口
音视频输入\输出信号格式与接口一、视频信号类型及接口在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。
1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。
RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。
2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA接口（俗称莲花头），AV信号是对RF信号的改进，也是最常见的音视频连接方式。
一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。
AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。
目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。
3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。
S-video接口分别用两条75欧的同轴电缆传输模拟视频信号，一条电缆传送亮度信号，另一条电缆传送色度信号。
S-video与Video不同的是将亮度和色度信号分开传输，减少了影像在“分离”、“合成”转换过程中的信号损失，降低了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
电脑显卡的视频输出接口详解
电脑显卡的视频输出接口详解随着科技的进步和电脑性能的提升，电脑显卡逐渐成为电脑配置中的重要组成部分。
作为将电脑图像信号输出到显示设备的关键连接点，视频输出接口的选择和了解对于用户来说至关重要。
在本文中，我们将详细介绍电脑显卡的视频输出接口，帮助读者更好地理解和选择合适的接口。
一、VGA接口（D-Sub 15针）VGA接口是目前应用最广泛的模拟视频输出接口之一。
该接口采用D-Sub 15针连接器，通过模拟信号传输视频图像。
VGA接口主要适用于低分辨率的显示设备，例如CRT显示器，但也可以连接到高分辨率的设备。
然而，由于信号传输的模拟特性，VGA接口的传输质量受到电磁干扰和信号衰减的影响，呈现出颜色失真和图像模糊等问题。
二、DVI接口（数字视频接口）DVI接口是一种纯数字信号传输的接口，可以提供更高的图像质量和更稳定的传输性能。
DVI接口分为DVI-I、DVI-D和DVI-A三个类型。
其中，DVI-I支持同时传输模拟和数字信号，DVI-D仅支持数字信号传输，DVI-A则只能传输模拟信号。
DVI接口提供了多种连接方式，包括DVI-D（单链接），DVI-D（双链接）和DVI-I（双链接）。
双链接接口提供更高的带宽和更高的分辨率支持，适用于需要高质量图像的显示需求。
三、HDMI接口（高清多媒体接口）HDMI接口是目前应用最广泛且最先进的数字音视频接口，它可同时传输音频和视频信号，支持高清音视频输出。
HDMI接口具有多种版本，其中最常见的是HDMI 1.4和HDMI 2.0。
HDMI接口可以连接到各种显示设备，如电视、投影仪和监视器等。
此外，HDMI接口还支持多通道音频传输和高达4K分辨率的视频输出，为用户提供更高品质的视听体验。
四、DisplayPort接口（显示端口）DisplayPort接口是一种高性能数字音视频接口，提供了高质量的视频输出和音频传输能力。
DisplayPort接口具有更高的带宽和更高的分辨率支持，能够处理更复杂的图像和视频数据。
常见视频接口介绍
常见视频接口介绍高清视频带来的不仅仅是视觉上的冲击，音频方面质量也有很大提高，能给大家带来更逼真的现场效果。
那么，目前主流的视频接口有哪些呢？1、射频天线和模拟闭路连接电视机就是采用射频（RF）接口。
作为最常见的视频连接方式，它可同时传输模拟视频以及音频信号。
RF接口传输的是视频和音频混合编码后的信号，显示设备的电路将混合编码信号进行一系列分离、解码在输出成像。
由于需要进行视频、音频混合编码，信号会互相干扰，所以它的画质输出质量是所有接口中最差的。
有线电视和卫星电视接收设备也常用RF连接，但这种情况下，它们传输的是数字信号。
2、复合视频不像射频接口那样包含了音频信号，复合视频（Composite）通常采用黄色的RCA（莲花插座）接头。
“复合”含义是同一信道中传输亮度和色度信号的模拟信号，但电视机如果不能很好的分离这两种信号，就会出现虚影。
3、 S端子S端子（S-Video）连接采用Y/C（亮度/色度）分离式输出，使用四芯线传送信号，接口为四针接口。
接口中，两针接地，另外两针分别传输亮度和色度信号。
因为分别传送亮度和色度信号，S端子效果要好于复合视频。
不过S端子的抗干扰能力较弱，所以S端子线的长度最好不要超过7米。
色差（Component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。
绿色线缆（Y），传输亮度信号。
蓝色和红色线缆（Pb 和Pr）传输的是颜色差别信号。
色差的效果要好于S 端子，因此不少DVD以及高清播放设备上都采用该接口。
如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。
5、VGAVGA（Video Graphics Array）还有一个名称叫D-Sub。
VGA接口共有15针，分成3排，每排5个孔，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。
它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。
使用VGA连接设备，使用本公司生产的VGA线（128铜编3+6VGA线），线缆长度可达200米，不失真不重影。
了解电脑的输入输出接口
了解电脑的输入输出接口电脑是现代社会中不可或缺的工具，它通过输入输出接口与外部设备进行连接和数据传输。
了解电脑的输入输出接口，对于使用和维护电脑都是非常重要的。
本文将介绍几种常见的电脑输入输出接口及其特点。
一、USB接口USB（Universal Serial Bus）是目前最为常见和普及的电脑接口之一。
它具有插拔方便、传输速度较快、可同时支持多种外设等特点。
USB接口可连接大量的设备，如鼠标、键盘、打印机、摄像头、移动存储设备等。
通过USB接口，这些设备可以与电脑进行数据传输和信号交互。
二、HDMI接口HDMI（High Definition Multimedia Interface）是一种高清晰度多媒体接口，用于连接电视、显示器、投影仪等视频输出设备。
HDMI接口能够传输高质量的视频和音频信号，支持高达4K分辨率的高清画面。
对于玩游戏、观看高清视频等需要高画质显示的场景，HDMI接口是必不可少的。
三、VGA接口VGA（Video Graphics Array）接口是一种模拟信号接口，用于连接电脑与显示器。
虽然VGA接口的传输速度相对较低，但它仍然被广泛使用，特别是在旧款电脑和显示器上。
VGA接口常用于办公、学习等一般性需求，它能够满足基本的图像显示要求。
四、音频接口音频接口用于连接音频设备，如耳机、扬声器、麦克风等。
常见的音频接口有3.5mm耳机插孔和RCA插孔。
3.5mm耳机插孔广泛应用于电脑、手机等设备，而RCA插孔在高保真音频设备中常见。
通过音频接口，用户可以享受高质量的音频体验。
五、网线接口网线接口（RJ-45）是用于连接电脑与局域网或网络设备的接口。
通过网线接口，电脑可以接入互联网，实现网络通信和数据传输。
在家庭和办公场所，网线接口是连接路由器、交换机等设备的主要方式。
六、其他接口除了上述常见的接口外，还有许多其他类型的电脑接口，如雷电接口、串口接口、并口接口等。
这些接口在特定领域或特殊设备中使用广泛，满足各种特殊需求。
视频音频接口汇总
标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。
RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的音频转RCA线3.5mm音频接口转2RCA，用于和电脑等设备的音频连接。
RCA音频端子一般成对地用不同颜色3.5mm3.5mm立体声接口母口3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡（6声道）或音箱来说，就需要3个3.5mm立体声接口来接驳模拟音箱（3×2声道=6声道）；7.1声卡或音箱就需要4个3.5mm立体声接口（4×2声道=8声道），以此类推。
为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是2.5mm、3.5mm和6.22mm接头。
2.5mm接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm接口在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.22mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。
TRS接口：模拟接头目前最高阶的应用便是平衡电路传输了，这个问题我们会在XLR接口中详细叙述它的实现方式。
平衡模拟音频和非平衡的接口一样，1/4 TRS平衡接口能提供平衡输入/输出。
TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground）。
分别代表了该接口的3个接触点（其实与6.22mm接口一样）。
1/4 TRS平衡接口除了具有和6.22mm接口一样的优点——耐磨损外，还具有平衡口拥有的高信噪比，抗干扰能力强等特点。
对于一个真正的1/4 TRS平衡接口来说，其成本将是非平衡的2倍多。
因此采用1/4 TRS平衡接口的设备一般是高档设备XLR接口：XLR接口XLR俗称卡侬头，有三针插头和锁定装置组成。
由于采用了锁定装置，XLR连接相当牢靠。
XLR接口通常在麦克风、电吉他等设备上能看到，但它不一定是平衡接口，因为平衡接口的传输实现方式是比较复杂的，对电路的要求也比较高。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB重点
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
视频输入输接口(图解)..
我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频输入输出常用接口介绍视频输入输出常用接口介绍随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。
所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。
但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。
从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。
今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。
TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。
在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。
S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。
虽然S端子不是最好的，不过一般情况下AV 信号为640线，S端子可达到1024线，但是这需要由片源来决定。
一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。
色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。
简单的说，相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的。
色差分量接口与分量线我们知道红、绿、蓝是色彩显示原理中的三种原色，称为三基色。
通过将这3中色彩直接提取出来的画面将更加的清晰、色彩更加逼真。
色差连接还需要独立的2条音频线，类似于AV中的红线和白线，分别负责左右声道。
色差分为逐行和隔行显示，一般来说分量接口上面都会有几个字母来表示逐行和隔行的。
用YCbCr表示的是隔行，用YPbPr表示则是逐行，如果电视只有YCbCr分量端子的话，则说明电视不能支持逐行分量，而用YPbPr分量端子的话，便说明支持逐行和隔行2种分量了。
一般来说，档次好一些的电视拥有2组甚至3组分量接口，稍差一些的电视可能只有一组隔行，比如上面图中的电视就是有2组逐行接口。
这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上都可以使用，画质方面要强过S 端子。
DVI、HDMI 数字化家庭的必备接口VGA接口VGA接口又称(S-Dub)，这是源于电脑的输入接口，由于CRT显示器无法直接接受数字信号的输入，所以显卡只能采取将模拟信号输入显示器的方式来获得画面。
而VGA就是将模拟信号传输到显示器的接口。
VGA接口与VGA线VGA接口上面共有15针空，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
DVI接口DVI接口与VGA都是电脑中最常用的接口，与VGA不同的是，DVI是以全数字传输的接口，所以在画质上保证了完全无压缩的传输。
但并不代表其只是在电脑中的接口，实际上，无论VGA与DVI在其他领域应用的都非常广泛，比如数字化的电视等等。
SCART接口是一种欧洲通用视频接口，具有输入和输出功能，支持三种视频信号格式，即CVBS(复合全电视信号)，YC(分量视频信号)和RGB，输入的信号格式可以通过MCU检测SCART接口的FB引脚的电平，如果小于1V则为RGB，否则为CVBS/YC。
用于连接TV和VCR的SCART接口DVI接口与DVA线由于显卡处理的数据信号都是全部数字化的，如果要将画面传输到CRT显示设备中就必定要通过数模转换器将数字信号转为模拟信号传送过去，但是在转换过程中也就必定会造成画质的失真。
这显然很不好，不但麻烦，而且画质还会失真。
所以DVI接口就出现了，这是全数字传输的接口，可将数字信号不加转换的直接传输到显示器中，但是传统的CRT电视由于技术原因，无法直接接收数字信号，所以CRT面临着被液晶所取代的趋势，正如前不久东芝正式宣布的，其CRT系列电视的时代将彻体结束，并要已全新的数字化面貌登场。
HDMI接口HDMI接口是最近才出现的接口，它同DVI一样是采用全数字化信号的传输，但是不同的是，HDMI接口不但可以提供全数字的视频信号，而且还可以同时传输音频。
就好像又回到了有线的射频接口一样，只是不一样的是，采用全数字化的信号传输不会像射频那样出现视频与音频干扰导致画质不佳的情况。
HDMI接口HDMI连接线这种接口由于可以同时传输音频与视频，而且是采用全数字信号，所以在家用数字电视上应用非常广。
如果收看国家高清信号电视的话，需要购买电视机顶盒，而机顶盒与电视连接就需要使用HDMI接口。
总结：基本上在日常需求中，我们会用到的接口大概就是这些了，当然还有一些几乎不常用的，小编在这里就不做介绍了。
从射频接口到HDMI接口，除了是一个更新换代的过程以外，这些接口还是满足各种需求人群的必须设计。
所以一般来说，电视机的背后会提供大部分的接口，但是随着科技水平的提高，不可否认，有些接口已经逐渐过时了。
以前热门一时的AV接口，而如今人们更愿意选择S端子或者色差，因为不但方便，而且能够获得更好的画质，何乐而不为呢？现在又是一个将家庭跨入数字化高清的时代，传统的TV接口终于要被未来的全数字HDMI接口所取代了，这应该是一个好消息！一、复合视频信号(CVBS)接口（即我们通常所说的RCA 接口）其传输的是复合视频信号，可用一根或一组普通的音视频线传输，其中黄色的为视频信号，白色的为左声道音频信号，红色的为右声道音频信号，如下左图所示（右图为所要连接的设备插口）。
二、S 端子由于复合视频信号(CVBS)是将亮度和色度信号采用频谱间置方法复合在一起，会导致亮、色的串扰以及清晰度降低等问题。
但随着摄像机、S-VHS 录像机的发展，S 端子接口也得到了推广，它是将亮度信号Y 和色度信号C 分开传输，这样可确保亮度信号不会受到色度信号的干扰。
所以用S 端子比用复合视频的AV 输出的图像要明快和清晰。
二、色差分量接口色度信号是将色差信号调制在色副载波上而得到的，为追求更好的图像效果，就自然发展到直接传输色差信号的方式上来了。
于是各电器知名制造商各自为政，发展起来了自己的视频接口，例如欧洲SCART 接口、日本D 端子、美国3 RCA 色差分量接口以及VGA 输出接口。
a) 欧洲厂商统一使用SCART 接口，成了欧洲电器的标准接口，传输的是RGB 三原色信号。
b) 而日本厂商发展D 端子，例如高档DVD 和电视机都具备D 端子，传输的是色差分量信号。
D端子又分以下5 种，实际的接口和传输线都完全相同，只是传输的信号格式不同而已：D1: 525i(普通NTSC 525 行隔行信号)D2: 525i, 525p(在D1 的基础上，增加NTSC 525 行逐行信号)D3: 525i, 525p, 1125i(在D2 的基础上，增加HDTV 1125 行隔行信号)D4: 525i, 525p, 1125i, 750p(在D3 的基础上，增加HDTV 750 行逐行信号)D5: 525i, 525p, 1125i, 750p, 1125p(在D4 的基础上，增加HDTV 1125 行逐行信号)注：525i 也习惯称480i，525p 也习惯称480p，1125i 也习惯称1080i，750p 也习惯称720p。
前者讲的是所有的每帧扫描线，后者讲的是每帧有效图像行数。
c) 美国则是延续延用RCA 端子，不过是来传输色差分量信号的3 个RCA 端子。
因其在数字视听领域的强大影响力，Y/Pb/Pr 色差分量数字在欧洲和日本以外的地区就成了象机顶盒、DVD 等的标准输出接口。
即使在日本和欧洲，大部分DVD 也具备这种色差分量接口。
d) PC 电脑领域的通用接口D-SUB 9 端口（也就是我们通常讲的VGA 端子）目前除在电脑与显示器使用VGA 接口外，只有中国厂商在较高档的逐行DVD 上有VGA 输出接口，先锋、汤姆逊、SONY、松下、飞利浦等进口机器，例如DVD 上是看不到VGA 接口的，这是因为VGA 接口上没有任何版权保护措施，所以在类似DVD 上加VGA 接口在西方注重知识产权和版权的国家，如美国是违反版权保护法的。
所以，模拟视频接口的发展趋势是传输的信号频率越来越高，而且都传输的是未经过复合处理的三原信号/色差信号，来保证最好图像质量的。
