电大《机械设计基础》复习试题

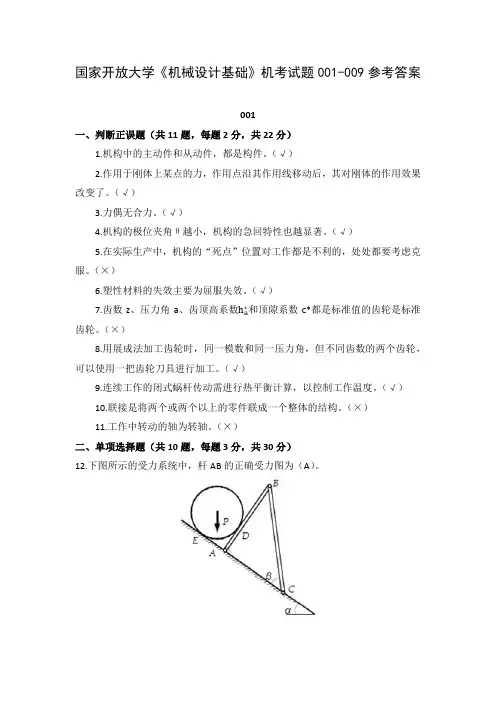

国家开放大学《机械设计基础》机考试题001-009参考答案
国家开放大学《机械设计基础》机考试题001-009参考答案001一、判断正误题（共11题，每题2分，共22分）1.机构中的主动件和从动件，都是构件。
（√）2.作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
（√）3.力偶无合力。
（√）4.机构的极位夹角θ越小，机构的急回特性也越显著。
（√）5.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）6.塑性材料的失效主要为屈服失效。
（√）7.齿数z、压力角a、齿顶高系数h a∗和顶隙系数c*都是标准值的齿轮是标准齿轮。
（×）8.用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。
（√）9.连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。
（√）10.联接是将两个或两个以上的零件联成一个整体的结构。
（×）11.工作中转动的轴为转轴。
（×）二、单项选择题（共10题，每题3分，共30分）12.下图所示的受力系统中，杆AB的正确受力图为（A）。
A. B.C. D.13.平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。
当以a为机架，则此四杆机构为（）。
A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构14.机械中常利用（）的惯性力来越过机构的死点位置。
A.主动构件B.联接构件C.从动构件D.任何构件15.脆性材料的失效形式为（）。
A.断裂失效B.扭转失效C.屈服失效D.点蚀失效16.用齿条型刀具范成加工渐开线直齿圆柱齿轮，当被加工齿轮的齿数z（）时，将发生根切现象。
A.<17B.>17C.=17D.=2017.（）是标准外啮合斜齿轮传动的正确啮合条件之一。
A.两齿轮的端面模数相等B.两齿轮齿数相等C.两齿轮的端面压力角相等D.两齿轮的螺旋角旋向相反18.蜗杆传动装置中，蜗杆的头数为Z1，蜗杆直径系数为q，蜗轮齿数为Z2,则蜗轮蜗杆传动的标准中心距a等于（）。

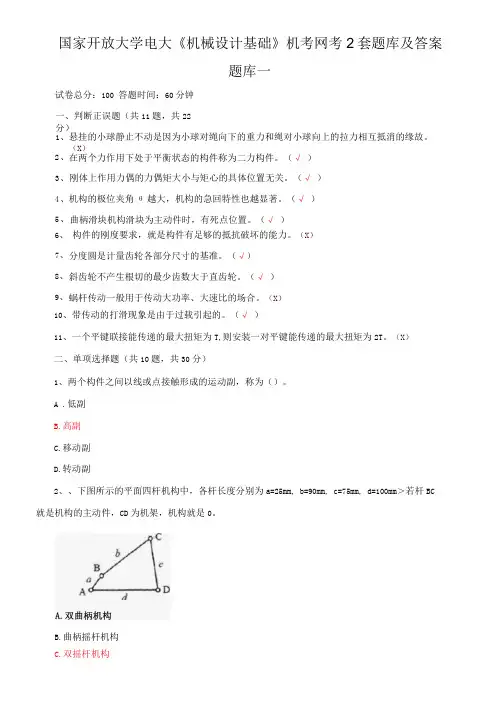

国家开放大学电大《机械设计基础》机考网考2套题库及答案7
构件的刚度要求，就是构件有足够的抵抗破坏的能力。
（X ）10、带传动的打滑现象是由于过载引起的。
（√ ）11、一个平键联接能传递的最大扭矩为T,则安装一对平键能传递的最大扭矩为2T 。
（X ）二、单项选择题（共10题，共30分）1、两个构件之间以线或点接触形成的运动副，称为（）。
A .低副B.高副C.移动副D.转动副2、、下图所示的平面四杆机构中，各杆长度分别为a=25mm, b=90mm, c=75mm, d=100mm ＞若杆BC 就是机构的主动件，CD 为机架，机构就是0。
C.双摇杆机构国家开放大学电大《机械设计基础》机考网考2套题库及答案 题库一 试卷总分：100 答题时间：60分钟 一、判断正误题（共11题，共22分） 1、 悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
（X ） 2、 在两个力作用下处于平衡状态的构件称为二力构件。
（√ ） 3、 刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（√ ） 4、 机构的极位夹角θ越大，机构的急回特性也越显著。
（√ ）5、 曲柄滑块机构滑块为主动件时，有死点位置。
（√ ）6、7、 分度圆是计量齿轮各部分尺寸的基准。
（√）8、 斜齿轮不产生根切的最少齿数大于直齿轮。
（√ ）9、 蜗杆传动一般用于传动大功率、大速比的场合。
（X ）B.曲柄摇杆机构D.曲柄滑块机构3、当行程数比系数（）时，曲柄播杆机构才有急回运动。
A.K<lB.K=IC.K>lD.K=O4、下列机构中，不属于间歇机构的是（）。
A.棘轮机构B.槽轮机构C.齿轮机构D.不完全芮轮机构5、一对齿轮能正确啮合,则它们的（）必然相等。
A.直径B.宽度C.模数D.齿数6、（）是标准外啮合斜齿轮传动的正确啮合条件之一。
A.两齿轮的端面压力角相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相同D.两齿轮的螺旋角大小相等7、传动比大而且准确的传动是（）。
国开(中央电大)专科《机械设计基础》机考题库
国开(中央电大)专科《机械设计基础》机考题库（电大机考必备资料）选择题1、如下图所示，图中A点处形成的转动副数为__3_____个。
2、下图所示的受力系统中，杆AB的正确受力图为_______。
答：3、如图所示，已知一重量G=100N的物体放在水平面上，水平面和物体间的摩擦系数fs=0.3。
请分析下列情况：（1）当作用在物体上的水平力F=10N时，B．摩擦力为10N，物体处于平衡状态（2）当作用在物体上的水平力F=20N时C．摩擦力为20N，物体处于平衡状态（3）当作用在物体上的水平力F=40N时D．摩擦力为40N，物体滑动4、如图所示力F作用在梁AB的中点，F与梁AB的夹角为60°，已知力F=2kN，AB=400mm。
求：（1）梁A端的约束力C．FAx=1kN，FAy=0.866kN（2）梁B端的约束力D．FBx=0kN，FBy=0.866kN5、如图所示，直杆AD的左端固定，作用在截面B、C、D上的力分别为F1=100KN,F2=80KN,F3=60KN求：（1）CD段的轴力FCD= C．60kN（2）BC段的轴力FBC= B．—20kN（3）AB段的轴力FAB= C．80kN6、如图所示钢制拉杆承受载荷F=32kN，若材料的许用应力[σ]=120MPa，杆件横截面积为圆形，横截面的最小半径为_____。
A9.2mm7、如下图所示变截面杆AC，在A、B两处分别受到50kN和140kN的力的作用，材料E=200GPa。
求：（1）变截面杆AC的轴力图为A（2）AB段正应力σAB= D．—100MPa （3）CB段正应力σC B= 90MPa（4）AC杆总变形量Δl= —0.05mm（缩短）8、如图所示一矩形截面梁，已知承受载荷F=10kN，材料的许用应力[s]=160MPa。
求：（1）梁A端的约束力FAy= D．5kN （2）梁B端的约束力FBy= D．5kN（3）最大弯矩为B．5kN·m，位于梁的中点（4）梁的尺寸b C．≥36mm9、如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。
国家开放大学《机械设计基础》试卷及参考答案(2套)
国家开放大学煤炭学院形考试卷考试科目：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。
2、本次考试为闭卷，考试时间为90分钟。
一、单项选择题（共30题，每小题2分，计60分。
选出一个正确的答案，并将字母标号填在括号内。
）1. 划分材料是塑性或脆性的标准，主要取决于（）。
A．材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲劳极限2. 螺纹连接防松的根本在于防止（）之间的相对转动。
A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松方法中，利用摩擦原理防松的方法是（）。
A．弹簧垫圈B．开口销C．焊接D．止动垫片4. 平键的截面尺寸（b、h）通常是根据（）按标准选择。
A．轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较方便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。
A．模数B．齿数C．齿宽系数D．齿面硬度6. 45钢齿轮，经调质处理后其硬度值为（）。
A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在工程设计中，一般（）。
A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按（）计算。
A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。
A．接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。
A．使中心距也标准化B．避免蜗杆刚度过小C．提高加工效率D．减少蜗轮滚刀的数目，便于刀具标准化11. 在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率（）。
电大机械基础试题及答案
电大机械基础试题及答案一、单项选择题（每题2分，共20分）1. 机械运动的基本形式不包括以下哪一项？A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案：D2. 以下哪个选项不是机械零件的失效形式？A. 疲劳破坏B. 过载破坏C. 腐蚀破坏D. 弹性变形答案：D3. 在机械设计中，以下哪个因素不是影响零件强度的因素？A. 材料的力学性能B. 零件的几何尺寸C. 零件的表面粗糙度D. 零件的颜色答案：D4. 以下哪个选项不是齿轮传动的特点？A. 传动比准确B. 传动效率高C. 可以自锁D. 工作平稳、噪声小答案：C5. 以下哪个选项不是轴承的主要失效形式？A. 疲劳点蚀B. 塑性变形C. 磨损D. 过热答案：D6. 机械振动的分类不包括以下哪一项？A. 自由振动B. 受迫振动C. 随机振动D. 静态振动答案：D7. 以下哪个选项不是机械加工中的切削运动？A. 主运动B. 进给运动C. 旋转运动D. 直线运动答案：C8. 以下哪个选项不是机械加工中常用的切削液？A. 水溶性切削液B. 油溶性切削液C. 干切削D. 空气切削液答案：D9. 以下哪个选项不是机械加工中的定位方式？A. 完全定位B. 不完全定位C. 过定位D. 欠定位答案：D10. 以下哪个选项不是机械加工中的夹紧方式？A. 固定夹紧B. 弹性夹紧C. 浮动夹紧D. 手动夹紧答案：D二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响机械零件的疲劳强度？A. 材料的疲劳极限B. 零件的表面粗糙度C. 零件的几何形状D. 零件的尺寸大小答案：A、B、C2. 以下哪些是轴承的润滑方式？A. 油润滑B. 脂润滑C. 干摩擦D. 气润滑答案：A、B、C3. 以下哪些是机械加工中常用的测量工具？A. 卡尺B. 千分尺C. 量规D. 游标卡尺答案：A、B、C、D4. 以下哪些是机械加工中的切削参数？A. 切削速度B. 进给量C. 切削深度D. 切削角度答案：A、B、C5. 以下哪些是机械加工中的加工误差来源？A. 机床误差B. 刀具磨损C. 工件材料不均D. 操作者技能答案：A、B、C、D三、判断题（每题1分，共10分）1. 机械运动的类型只有平移和旋转两种。
机械设计基础-国家开放大学电大机考网考题目答案
机械设计基础一、判断题1.悬挂的小球静止不动就是因为小球对绳向下的重力与绳对小球向上的拉力相互抵消的缘故。
（错）2.作用于刚体上、莫点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
（对）3.力偶无合力。
（对）4.铰链四杆机构都有摇杆这个构件。
（错）5.在实际生产中，机构的“死点”位置对工作都就是不利的，处处都要考虑克服。
（错）6.衡量铸铁材料强度的指标就是强度极限。
（对）7.由渐开线的形成过程可知，基圆内无渐开线。
（对）8.若齿轮连续传动，其重合度要大于或等于 1。
（对）9.蜗杆传动一般用于大速比的场合。
（对）10.压入法一般只适用于配合尺寸与过盈量都较小的连接。
（对）11.三角形螺纹具有较好地自锁性能，螺纹之间的摩擦力及支撑面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下，也不需要放松。
（错）12.机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（对）13.合力不一定大于分力。
（对）14.组成转动副的两构件之间的接触形式，只有平面接触。
（错）15.机构的极位夹角θ越大，机构的急回特性也越显著。
（对）16.铰链四杆机构中，传动角越大，机构传力性能越高。
（对）17.塑性材料的失效主要为屈服失效。
（对）18.标准齿轮的模数 m、压力角 A.齿顶高系数h a*和顶隙系数c* 都是标准值。
（对）19.若齿轮连续传动，其重合度要小于 1。
（错）20.连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。
（对）21.联接是将两个或两个以上的零件联成一个整体的结构。
（错）22.通过离合器联接的两轴可在工作中随时分离。
（对）23.所有构件一定都是由两个以上零件组成的。
（错）24.合力一定大于分力（错）25.刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
（对）26.机构的极位夹角θ越少，机构的急回特性也越显著。
（错）27.凸轮机构中，从动件的运动可以是等速、变速、连速、间歇地运动。
山东开放大学机械设计基础期末考试复习题及参考答案
机械设计基础期末综合复习题一、判断题1．在两个力作用下处于平衡状态的构件称为二力构件。
（√）2. 洗衣机中带传动所用的V带是专用零件。
（×）3. 运动副是用来限制或约束构件的自由运动的。
（√）4. 在同一机构中，计算自由度时机架只有一个。
（√）5. 双曲柄机构中用原机架相对的构件作为机架后，一定成为双摇杆机构。
（√）6. 压力角是从动件上受力方向与受力点速度方向所夹的锐角。
（√）7. 凸轮机构中，从动件与凸轮接触是高副。
（√）8. 若齿轮连续传动，其重合度要大于或等于1。
（√）9. 带传动中打滑现象是不可避免的。
（×）10. 蜗杆传动的传动比i12=n1/n2=d2/d1。
（×）11. 轮系可以实现多级的变速要求。
（√）12. 分度圆是计量齿轮各部分尺寸的基准。
（√）13. 蜗杆传动一般用于传动大功率、大速比的场合。
（×）14、带传动在工作时，产生弹性滑动是由于传动过载。
（×）15. 力偶无合力。
（√）16．铰链四杆机构都有摇杆这个构件。
（×）17. 在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要慢。
（×）18．由渐开线的形成过程可知，基圆内无渐开线。
（√）—1—19．机器是由机构组合而成的，机构的组合一定就是机器。
（×）20．作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。
（×）21．在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。
（×）22．齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多。
（√）23．与牙嵌式离合器相比，摩擦离合器的特点是运转中便于结合，能过载打滑可保护其他机件，但传递转矩较小。
（√）二、单选题1、下列机器中直接用来完成一定工作任务的工作机器是（A）。
A、车床B、电动机C、内燃机D、齿轮2、作用在刚体上的二力平衡条件是（ B ）。
国家开放大学《机械设计基础》复习题库
机械制图基础判断题1、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数越多。
正确选项：√2、从运动的观点来看，机器和机构无差别，故工程上统称为“机械”。
正确选项：√3、动联接中，被联接的零、部件之间可以有相对位置的变化。
正确选项：√4、分度圆是计量齿轮各部分尺寸的基准。
正确选项：√5、刚体上作用力偶的力偶矩大小与矩心的具体位置有关。
正确选项：×6、构件的刚度要求，就是构件有足够的抵抗变形的能力。
正确选项：√7、构件的强度要求，就是构件有足够的抵抗破坏的能力。
正确选项：√8、行星轮系的自由度为1。
正确选项：√9、合力一定大于分力。
正确选项：×10、机构都是可动的。
正确选项：√12、基圆相同，产生的渐开线的相同。
正确选项：√13、既受弯矩，同时又受扭矩的轴称为转轴。
正确选项：√14、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
正确选项：√15、铰链四杆机构都有曲柄这个构件。
正确选项：×16、铰链四杆机构都有摇杆这个构件。
正确选项：×17、铰链四杆机构中，传动角越大，机构传力性能越高。
正确选项：√18、仅传递扭矩的轴是转轴。
正确选项：×19、联接是将两个或两个以上的零件联成一个整体的结构。
正确选项：×20、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱，所以就是在振动及交变载荷作用下，也不需要防松。
正确选项：×21、塑性材料的失效主要为屈服失效。
正确选项：√23、蜗杆传动结构紧凑，一般用于大速比的场合。
正确选项：√24、斜齿轮不产生根切的最少齿数大于直齿轮。
正确选项：√25、斜齿轮不产生根切的最少齿数小于直齿轮。
正确选项：×26、悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。
正确选项：×27、压力角就是作用于构件上的力和速度的夹角。
电大期末考试 最新备考题库 2414 专科 机械设计基础复习题(精选)
机械设计基础复习题链连接，已知主动力F=5kN ，AB=BC=400，BO=200，求两吊杆受力的大小。
解：画出约束反力Sin α=200/400=0.5, α=30° 由∑F X =0F AB cos α- F BC cos α=0 F AB = F BC 由∑F Y =0F AB sin α- F BC sin α-F=0 F AB = F BC =F=5kN2.如图所示的圆形截面的梁，承受载荷F=10 kN,M=20 kN.m ，梁长2a=4m ，材料的许用应力[σ]=160Mpa ，试求： （1）梁A 、B 端的约束力； （2）最大弯矩M max ； （3）确定横截面的尺寸。
提示：圆形横截面的抗弯截面系数为W=πd 3/32解（1）梁A 、B 端的约束反力 由∑M A =0-F ·a+M+F B ·2a=0F B =（F ·a-M ）/2a=（10×2－20）/（2×2）=0 由∑FY =0 F A =F=10kN （2）最大弯矩M max =F A ·a=20 kN.m （3）构件截面尺寸σmax =M max /W=（20×106）/（πd 3/32）≤[σ] d ≥108.4mm ．3．画出图示各梁的剪力图和弯矩图，并计算最大max Q 和max M 。
（a ）（b ）解：（1）求支反力=∑A M024=-+F M R B0=∑B M 024=++-F M R A25.6=A R kN 75.3=B R kN由 0=∑Y 得知 支反力计算无误。
由几何关系我们得知求出几个重要点的剪力和弯矩值我们就可以画处图像。
下面我们开始求在下列几处的剪力值：在A 点左截面，0=Q在A 点右截面，25.6==A R Q kN 在C 点左截面，25.6==A R Q kN 在C 点右截面，75.3-==B R Q kN 在B 点左截面，75.3-==B R Q kN 在B 点右截面，0=Q 画出剪力图，如下图：同理我们根据几何关系求处几处弯矩值：在A 点，0=MKN R M A C 5.122=⨯=左KN M R M A C 5.72=-⨯=右在D 点，0=M 画出弯矩图，如下图：最大 KN Q 25.6max = M KN M ⋅=5.12max（2）此题解法和上个题步骤基本相同，我们也可以用另外一种方法解题，下面我们用另外一种解法进行求解：求支反力∑=0AM 0224=⨯-q R B ∑=0BM 0224=⨯+-q R A10=A R kN 10=B R kN由 ∑=0Y 得知 支反力计算无误。
电大机械本机械设计基础复习资料
一. 单项选择题〔共10题,共20分〕1. 当滚动轴承同时承受径向力和轴向力,转速较低时应优先选用( A )。
〔2分〕A.圆锥滚子轴承B.圆柱滚子轴承C.调心滚子轴承D.角接触球轴承2. 滚子链传动的最主要参数是( C ) 〔2分〕A.滚子外径B.销轴直径C.节距D.极限拉伸载荷3. 紧定螺钉适用于联接( B )。
〔2分〕A.一个零件较厚,经常拆卸B.一个零件较厚,不常拆卸C.两个较薄零件,经常拆卸D.两个较薄零件,不常拆卸4. 润滑脂耐高温能力的指标是( C )。
〔2分〕A.黏度B.油性C.滴点D.针入度5. 带传动的弹性滑动( D )。
〔2分〕A.一般只发生在主动轮上B.是由于有效圆周力缺乏引起的C.可以通过增大包角予以防止D.是传动比不稳定的原因6. 带传动的设计准则是〔 C 〕。
〔2分〕A.使带的最大应力小于许用应力B.使滑动率满足≤2％C.保证使带具有确定的初拉力D.保证在带不打滑的条件下具有一定的疲劳寿命7. 一般闭式齿轮传动常见的失效形式是(C )。
〔2分〕A.齿面胶合B.齿面磨损C.齿面点蚀D.齿面塑性变形8. 设计三角带传动，限制带轮的最小直径是为了限制〔 A 〕。
〔2分〕A.小带轮包角B.带的长度C.带的弯曲应力D.带的线速度9. 套筒联轴器的主要特点是( A )。
〔2分〕A.构造简单,径向尺寸小B.装拆时不需要作轴向移动C.可补偿两轴的相对位移D.具有缓冲减振能力10. 消除机构"死点〞的不正确方法之一是：( B ) 〔2分〕A.利用飞轮装置B.利用杆自身质量C.采用多组机构错列D.改换机构的主动件二. 判断题〔共5题,共15分〕1. 在凸轮机构中，假设从动件的加速度曲线不连续，则会产生刚性冲击。
〔3分〕错误正确标准答案：错误2. V带传递功率的能力，E型带最小， Y型带最大。
〔3分〕错误正确标准答案：错误3. 行程速比系数 K= l时，表示该机构具有急回运动特性。
电大机械设计考试题及答案
电大机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，以下哪个不是设计原则？A. 可靠性B. 经济性C. 创新性D. 可维护性答案：C2. 机械设计中，静强度计算主要考虑的是：A. 材料的弹性B. 材料的塑性C. 材料的断裂D. 材料的疲劳答案：C3. 在机械设计中，以下哪个不是常见的传动方式？A. 齿轮传动B. 皮带传动C. 液压传动D. 电磁传动答案：D4. 机械设计中，以下哪个是提高零件疲劳强度的措施？A. 增加应力集中B. 减少应力集中C. 增加工作温度D. 减少材料强度答案：B5. 机械设计中，摩擦力的计算通常使用以下哪个定律？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 库仑定律答案：D6. 在机械设计中，以下哪个不是轴承的类型？A. 滚动轴承B. 滑动轴承C. 磁悬浮轴承D. 静压轴承答案：C7. 机械设计中，以下哪个不是联接方式？A. 螺栓联接B. 焊接C. 铆接D. 粘接答案：B8. 机械设计中，以下哪个不是齿轮的类型？A. 直齿圆柱齿轮B. 斜齿圆柱齿轮C. 圆锥齿轮D. 螺旋齿轮答案：D9. 机械设计中，以下哪个不是弹簧的类型？A. 压缩弹簧B. 拉伸弹簧C. 扭转弹簧D. 弯曲弹簧答案：D10. 在机械设计中，以下哪个不是传动效率的计算方法？A. 理论效率B. 实际效率C. 相对效率D. 绝对效率答案：D二、简答题（每题10分，共30分）1. 简述机械设计中的主要设计步骤。
答案：机械设计的主要步骤包括需求分析、概念设计、详细设计、设计评审、原型制作、测试与验证、修改与优化、最终设计确认。
2. 解释什么是应力集中，并举例说明其在机械设计中的影响。
答案：应力集中是指在结构的某些区域由于几何形状或材料不连续性导致应力值异常增高的现象。
例如，在轴的键槽处，由于截面突变，会产生应力集中，这可能导致材料疲劳断裂。
3. 描述机械设计中材料选择的一般原则。
国家开放大学《机械设计基础》试卷及参考答案(2套)
号学〕线〔〕封〔名姓业专〕密〔点考题号一二三总分分数评卷人国家开放大学煤炭学院形考试卷考试科目：机械设计根底试卷代号：试卷说明：1、本试卷共 6 页，三种题型，总分值100 分。
2、本次考试为闭卷，考试时间为90 分钟。
一、单项选择题〔共30 题，每题 2 分，计60 分。
选出一个正确的答案，并将字母标号填在括号内。
〕1.划分材料是塑性或脆性的标准，主要取决于〔〕。
A.材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲乏极限2.螺纹连接防松的根本在于防止〔〕之间的相对转动。
A.螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3.在以下各种防松方法中，利用摩擦原理防松的方法是〔〕。
A.弹簧垫圈B．开口销C．焊接D．止动垫片4.平键的截面尺寸〔b、h〕通常是依据〔〕按标准选择。
A.轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较便利5．标准直齿圆柱齿轮的齿形系数Y Fa取决于〔〕。
A．模数B．齿数C．齿宽系数D．齿面硬度6.45 钢齿轮，经调质处理后其硬度值为〔〕。
A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7.对于开式齿轮传动，在工程设计中，一般〔〕。
A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8.对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按〔〕计算。
A.接触强度B．弯曲强度C．磨损条件D．胶合条件9.假设齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的〔〕。
A.接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10.蜗杆传动中，将蜗杆分度圆直径定为标准值是为了〔〕。
A.使中心距也标准化B．避开蜗杆刚度过小C．提高加工效率D．削减蜗轮滚刀的数目，便于刀具标准化11.在标准蜗杆传动中，蜗杆头数肯定时，假设增大蜗杆直径系数，将使传动效率〔〕。
电大机械设计基础复习题
机械设计基础复习题一、选择题 1. 凸轮从动件的运动规律是由凸轮的（ B ）决定的。
A、转速 B、轮廓曲线 C、基圆 D、从动件形式 2.下列型号V带中，哪个横截面积最大?( D ) A、Z型 B、 C型 C、A型 D、 E型 3.当两轴距离较远时，且要求传动比正确时，宜采用（A ）。
A、轮系传动 B、一对齿轮传动 C、带传动 D、蜗轮蜗杆传动4．平面四杆机构克急回特性时，行程速比系数（ C ） A、大于 1 B、等于1 C、小于1 D、等于0 5．在凸轮机构的从动件选用等速运动规律时,其从动件的运动( A ) A. 将产生刚性冲击 B. 将产生柔性冲击 C. 没有冲击 D. 既有刚性冲击又有柔性冲击 6．作用在刚体上的二力平衡条件是（ B ）A、大小相等、方向相反、作用线相同、作用在两个相互作用物体上B、大小相等、方向相反、作用线相同、作用在同一物体上C、大小相等、方向相同、作用线相同、作用在同一物体上D、大小相等、方向相反、作用点相同7．力F使物体绕点O点转动的效果，取决于下列因素（ C ）A、力F的大小和力F使物体绕点O点转动的方向 B、力臂d长短和力F使物体绕点O点转动的方向 C、力与力臂乘积Fd的大小和力F使物体绕点O点转动的方向D、仅取决于力与力臂乘积Fd的大小，与转动方向无关 8．取分离体画受力图时，（ C、E、F ）力的指向可以假定，（ A、B、D、G ）力的指向不能假定。
A．光滑面约束力 B．柔体约束力 C．铰链约束力 D．活动铰链反力E．固定端约束力 F．固定端约束力偶矩 G．正压力9．列平衡方程求解平面任意力系时，坐标轴选在（ B ）的方向上，使投影方程简便；矩心应选在_（ F、G ）点上，使力矩方程简便。
A．与已知力垂直 B．与未知力垂直 C．与未知力平行 D．任意E．已知力作用点 F．未知力作用点 G．两未知力交点 H．任意点10．一个机构中对于原动件个数正确的说法是（ B ）A、必定有且只能有一个 B、至少有一个 C、至少有三个 D、可有可无11．凸轮机构从动杆的运动规律,是,由凸轮( B )所决定的. A、转速 B、轮廓曲线 C、基圆 D、从动件形式2．为保证平面四杆机构良好的传力性能，（ B ）不应小于最小许用值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。
2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。
3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为2 。
5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。
11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。
16、链传动和带传动都属于挠性件传动。
17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。
18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。
19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。
20、渐开线齿形常用的加工方法有仿形法和范成法两类。
21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
23、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。
24、蜗杆传动的中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。
25、普通圆柱蜗杆和蜗轮传动的正确啮合条件是_ ma1=mt2、αa1=αt2、λ=β_。
26、若键的标记为键C20×70GB1096-79,C型平键，b=20，L=70。
27、轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称周转星轮系。
28、轴的作用是支承轴上的旋转零件，传递运动和转矩，按轴的承载情况不同，可以分为转轴、心轴、传动轴。
29、机械静联接又可以分为可拆联接和不可拆联接，其中键联接、螺纹联接、销联接属于可拆连接。
30、.螺纹联接防松的目的是防止螺纹副的相对运动，按工作原理的不同有三种防松方式：摩擦力防松、机械防松、其它方法防松。
31、平键的工作面是键的两侧面。
32、楔键的工作面是键的上下两面。
33、滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越大。
34、普通平键的剖面尺寸(b×h)，一般应根据轴的直径按标准选择。
35、滚动轴承内圈与轴颈的配合采用基孔制，外圈与轴承孔的配合采用基轴制。
二、判断题(正确的打√，错误的打×)1、所有构件一定都是由两个以上零件组成的。
（×）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。
（√）3、极位夹角是曲柄摇杆机构中，摇杆两极限位置的夹角。
(×)4、机构处于死点位置时，其传动角等于90°。
(×)5、凸轮轮廓的形状取决于从动件的运动规律。
(×)6、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。
（√）7、带传动的弹性滑动是不可避免的，打滑是可以避免的。
(√)8、V带型号中，截面尺寸最小的是Z型。
（×）9、基圆以内无渐开线。
(√)10、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。
（×）11、蜗杆传动一般用于大速比的场合。
(√)12、蜗杆传动一般用于传动大功率、大速比的场合。
（×）13、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（×）14、楔键的顶底面是工作面。
(√)15、设计键联接时，键的截面尺寸通常根据传递转矩的大小来选择。
（×）16、在螺纹联接的结构设计中，通常要采用凸台或凹坑作为螺栓头和螺母的支承面，其目的是使螺栓免受弯曲和减小加工面。
（√）17、螺纹联接是可拆联接。
(√)18、滚动轴承的基本额定动载荷C值越大，则轴承的承载能力越高。
(√)19、在相同工作条件的同类型滚动轴承，通常尺寸越大，其寿命越长。
（√）三、选择题(将正确答案的序号填在括号中)1、在如图所示的齿轮—凸轮轴系中，轴4称为(A)A.零件B.机构C.构件D.部件2、平面运动副所提供的约束为（C）A.1B.2C.1或2D.33、若两构件组成低副，则其接触形式为（A）A.面接触B.点或线接触C.点或面接触D.线或面接触4、机构具有确定相对运动的条件是(A)A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5、铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取(B)A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆6、在凸轮机构的从动件选用等速运动规律时，其从动件的运动(A)A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击7、带传动的主要失效形式是带的(A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀 8、带传动中弹性滑动现象的产生是由于（C ）A.带的初拉力达不到规定值B.带与带轮的摩擦系数过小C.带的弹性变形D.带型选择不当 9、 (A )是带传动中所固有的物理现象，是不可避免的。
A.弹性滑动B.打滑C.松驰D.疲劳破坏10、渐开线齿轮的齿廓曲线形状取决于(D)A.分度圆B.齿顶圆C.齿根圆D.基圆 11、闭式硬齿面齿轮传动的主要失效形式是（B ） A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断12、齿面接触疲劳强度设计准则针对的齿轮失效形式是（A ） A.齿面点蚀 B.齿面胶合 C.齿面磨损 D.轮齿折断 13、为了实现两根相交轴之间的传动，可以采用（C ）A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动 14、齿轮传动中，轮齿齿面的疲劳点蚀经常发生在(B)A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分 15、一对正确啮合的斜齿圆柱齿轮传动的(A)均为标准值。
A.法面模数、分度圆上的法面压力角B.端面模数、分度圆上的端面压力角C.端面模数、分度圆上的端面压力角、分度圆上的螺旋角D.法面模数、分度圆上的法面压力角、分度圆上的螺旋角16、普通圆柱蜗杆和蜗轮传动的正确啮合条件是(B)A.mt1=ma2, αt1=αa2,λ=βB.ma1=mt2, αa1=αt2,λ=βC.mt1=ma2, αt1=αa2,λ= -βD.ma1=ma2, αa1=αt2,λ= -β（注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮）17、蜗杆传动的传动比i 等于（D ）A.12d dB.12n nC.21d dD.21n n18、普通平键的长度应（B ） A .稍长于轮毂的长度 B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍19、键的截面尺寸b ×h 主要是根据( D )来选择。
A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径20、当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用（C ） A.螺栓联接 B.螺钉联接 C.双头螺柱联接 D.紧定螺钉联接 21、滚动轴承在一般转速下的主要失效形式是（C ） A.过大的塑性变形 B.过度磨损 C.疲劳点蚀 D.胶合 22、联轴器和离合器均具有的主要作用是（B ）A.补偿两轴的综合位移B.联接两轴，使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动 23、下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是(D ) A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器 四、问答题1、说出凸轮机构从动件常用运动规律，冲击特性及应用场合。
答：等速运动规律、等加速等减速运动规律、简谐运动规律（余弦加速度运动规律）；等速运动规律有刚性冲击，用于低速轻载的场合；等加速等减速运动规律有柔性冲击，用于中低速的场合；简谐运动规律（余弦加速度运动规律）当有停歇区间时有柔性冲击，用于中低速场合、当无停歇区间时无柔性冲击，用于高速场合。
2、说明带的弹性滑动与打滑的区别。
弹性滑动是由于带传动时的拉力差引起的，只要传递圆周力，就存在着拉力差，所以弹性滑动是不可避免的；而打滑是由于过载引起的，只要不过载，就可以避免打滑，所以，打滑是可以避免的。
3、简述齿廓啮合基本定律。
不论齿廓在任何位置接触，过接触点所做的公法线一定通过连心线上一定点，才能保证传动比恒定不变。
4、为什么闭式蜗杆传动必须进行热平衡计算？蜗杆传动存在着相对滑动，摩擦力大，又因为闭式蜗杆传动散热性差，容易产生胶合，所以要进行热平衡计算。
5、说明螺纹连接的基本类型及应用。
螺栓连接、双头螺柱连接、螺钉连接、紧定螺钉连接。
螺栓连接用于被连接件不厚、通孔且经常拆卸的场合；双头螺柱连接用于被连接件之一较厚、盲孔且经常拆卸的场合；螺钉连接用于被连接件之一较厚、盲孔且不经常拆卸的场合。
6、轴上零件的周向固定各有哪些方法？（指出四种以上方法） 周向固定：键连接、花键连接、过盈配合连接7、轴上零件的轴向固定方法主要有哪些种类?各有什么特点?（指出四种以上） 轴向固定：轴肩、轴环、轴套、轴端挡板、弹性档圈轴肩、轴环、轴套固定可靠，可以承受较大的轴向力；弹性档圈固定可以承受较小的轴向力；轴端挡板用于轴端零件的固定。
五、计算题1、说明机构具有确定相对运动的条件，并判断机构运动是否确定？解：机构具有确定相对运动的条件是：机构的自由度数等于机构中（接受外界给定运动规律的） 原动件的个数。
n=3，P L =3，P H ＝2机构自由度 F ＝3n －2P L －P H ＝1 ， 因为W ＝1＝F ，所以机构的运动确定。
2、说明机构具有确定相对运动的条件，并判断机构运动是否确定？ 解答:机构具有确定相对运动的条件是：机构的自由度数 等于机构中(接受外界给定运动规律的)原动件的个数。
