电缆桥架简介
电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
，也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被保护的供电环境都会见到电缆桥架的应用。
电缆桥架型号分类
桥架主要分为：槽式桥架、梯式桥架、托盘式桥架
∙槽式桥架（无孔电缆托盘桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。
∙梯式桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。
∙托盘式桥架（有孔电缆托盘桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单等优点。
电缆桥架材质与表面处理分类
电缆桥架按材质可分为：镀锌桥架、铝合金桥架、不锈钢桥架
电缆桥架表面处理分类：静电喷塑桥架、防火烤漆桥架、热镀锌桥架
电缆桥架标准规格
根据JB/T10216-2013《电控配电用电缆桥架》标准电缆桥架规格如下图：
根据JB/T10216-2013《电控配电用电缆桥架》电缆桥架厚度标准如图：
以上便是标准桥架规格表的介绍，希望看完能对大家有所帮助。
各种规格电缆桥架重量表
各种规格电缆桥架重量表电缆桥架是一种用于支撑和管理电力电缆的金属结构，广泛应用于电力、通信、交通等领域。
在选购电缆桥架时，了解不同规格的型号和重量成为了必要的基础知识。
本文将介绍各种规格电缆桥架的重量表，供大家参考。
不同类型电缆桥架的常见规格不同类型的电缆桥架可分为：槽式电缆桥架、托盘式电缆桥架、网式电缆桥架和梯式电缆桥架。
它们各自有不同的规格和重量，下面是它们的常见规格：1. 槽式电缆桥架槽式电缆桥架的材质主要包括金属材质和合成材料，规格一般根据槽口宽度和槽口高度来命名，常见有：50×50、100×50、150×50、200×50等。
2. 托盘式电缆桥架托盘式电缆桥架是目前市场广泛应用的一种电缆桥架，基本是由钢单元焊接而成。
托盘式电缆桥架的常见规格有：100×50、150×50、200×50、250×50等。
3. 网式电缆桥架网式电缆桥架的制作工艺有焊接和铆接两种，网式电缆桥架的高度是其型号计量的依据，高度一般为50mm，其常见规格有：100×50、150×50、200×50等。
4. 梯式电缆桥架梯式电缆桥架分为铝合金梯式电缆桥架和钢梯式电缆桥架两种。
常见规格有：100×50、150×50、200×50、250×50等。
各种规格电缆桥架的重量表下表是不同规格电缆桥架的重量表，单位为千克（kg）。
规格（mm）槽式电缆桥架托盘式电缆桥架网式电缆桥架梯式电缆桥架50×50 0.95 1.18 0.56 1.02100×50 1.55 1.95 1.01 1.82150×50 1.99 2.48 1.46 2.25200×50 2.42 2.98 1.95 2.65250×50 2.85 3.46 2.40 3.05300×50 3.29 3.96 2.87 3.45350×50 3.71 4.46 3.30 3.86400×50 4.13 4.96 3.75 4.26需要说明的是，表中的数据仅供参考，实际重量可能因生产材质、加工工艺等因素略有变化。
常用桥架重量表
常用桥架重量表DJ 型梯级式大跨距电缆桥架（A 型）DJ 型托盘式大跨距电缆桥架（A 型）1 DJ-P-A-6-2 200 89.92 DJ-P-A-6-3 300 99.313 DJ-P-A-6-4 400 60 133.374 DJ-P-A-6-5 500 153.165 DJ-P-A-6-6 600 172.916 DJ-P-A-10-2 200 99.327 DJ-P-A-10-3 300 108.718 DJ-P-A-10-4 400 100 142.799 DJ-P-A-10-5 500 162.5910 DJ-P-A-10-6 600 182.3311 DJ-P-A-15-2 200 108.7412 DJ-P-A-15-3 300 120.5113 DJ-P-A-15-4 400 150 154.5614 DJ-P-A-15-5 500 174.3615 DJ-P-A-15-6 600 194.1016 DJ-P-A-20-2 200 120.5117 DJ-P-A-20-3 300 132.29166.3418 DJ-P-A-20-4 40020019 DJ-P-A-20-5 500 186.1420 DJ-P-A-20-6 600 201.3821 DJ-P-A-20-7 800 213.15 DJ型槽式大跨距电缆桥架（A型）1 DJ-C-A-6-2 2006064.292 DJ-C-A-6-3 300 79.613 DJ-C-A-6-4 400 133.374 DJ-C-A-6-5 500 153.165 DJ-C-A-6-6 600 172.916 DJ-C-A-10-2 20010089.967 DJ-C-A-10-3 300 99.388 DJ-C-A-10-4 400 149.319 DJ-C-A-10-5 500 165.9910 DJ-C-A-10-6 600 185.1611 DJ-C-A-15-2 200150108.7412 DJ-C-A-15-3 300 122.9313 DJ-C-A-15-4 400 172.8614 DJ-C-A-15-5 500 189.5415 DJ-C-A-15-6 600 208.7116 DJ-C-A-20-2 200200124.0517 DJ-C-A-20-3 300 138.2418 DJ-C-A-20-4 400 188.1819 DJ-C-A-20-5 500 207.8620 DJ-C-A-20-6 600 224.0321 DJ-C-A-20-7 800 254.66 DJ型梯级式大跨距电缆桥架（B型）1 DJ-T-B-6-2 200 77.882 DJ-T-B-6-3 300 80.283 DJ-T-B-6-4 400 60 92.44 DJ-T-B-6-5 500 98.345 DJ-T-B-6-6 600 101.286 DJ-T-B-10-2 20010096.727 DJ-T-B-10-3 300 99.128 DJ-T-B-10-4 400 111.249 DJ-T-B-10-5 500 117.1810 DJ-T-B-10-6 600 143.1211 DJ-T-B-15-2 200150116.3412 DJ-T-B-15-3 300 143.7213 DJ-T-B-15-4 400 161.3014 DJ-T-B-15-5 500 169.9115 DJ-T-B-15-6 600 178.5316 DJ-T-B-20-2 200200139.8917 DJ-T-B-20-3 300 144.0618 DJ-T-B-20-4 400 178.1119 DJ-T-B-20-5 500 197.9120 DJ-T-B-20-6 600 217.6521 DJ-T-B-20-7 800 223.95 DJ型托盘式大跨距电缆桥架（B型）1 DJ-P-B-6-2 2006095.022 DJ-P-B-6-3 300 110.323 DJ-P-B-6-4 400 165.684 DJ-P-B-6-5 500 184.605 DJ-P-B-6-6 600 203.106 DJ-P-B-10-2 200 121.867 DJ-P-B-10-3 300 165.848 DJ-P-B-10-4 400 100 186.969 DJ-P-B-10-5 500 206.7610 DJ-P-B-10-6 600 226.5011 DJ-P-B-15-2 200 164.4512 DJ-P-B-15-3 300150199.9113 DJ-P-B-15-4 400 238.6314 DJ-P-B-15-5 500 254.48一15DJ-P-B-15-6 600 278.3216 DJ-P-B-20-2 200 186.6817 DJ-P-B-20-3 300 218.8118 DJ-P-B-20-4 400200263.7519 DJ-P-B-20-5 500 282.6020 DJ-P-B-20-6 600 301.4421 DJ-P-B-20-7 800 339.12 DJ型槽式大跨距电缆桥架（B型）1DJ-C-B-6-2 20060104.1 2DJ-C-B-6-3 300 119.63 DJ-C-B-6-4 400 165.684 DJ-C-B-6-5 500 184.605 DJ-C-B-6-6 600 203.106 DJ-C-B-10-2 200 120.247 DJ-C-B-10-3 300 139.708 DJ-C-B-10-4 400 100 205.269 DJ-C-B-10-5 500 221.9410 DJ-C-B-10-6 600 241.1111 DJ-C-B-15-2 200 170.9812 DJ-C-B-15-3 300 202.5613 DJ-C-B-15-4 400 150 238.6314 DJ-C-B-15-5 500 257.4815 DJ-C-B-15-6 600 276.3216 DJ-C-B-20-2 200 186.6817 DJ-C-B-20-3 300 218.8118 DJ-C-B-20-4 400200263.7519 DJ-C-B-20-5 500 282.6020 DJ-C-B-20-6 600 301.4421 DJ-C-B-20-7 800 339.12。
桥架荷载
4 槽式桥架 200 5 槽式桥架 300 6 槽式桥架 400 7 槽式桥架 500
60
99 10.47 10.47 2 9.3 9.8 120 144 67.89 75.39 53
60 107.24 17.59 17.59 2 9.3 9.8 120 144 67.89 75.39 80
48 38.18 41.26 206.00 s1电缆按 72 57.27 61.89 266.27 ZRKVVR
8 槽式桥架 600
60 190.25 45.81 45.81 2 9.3 9.8 120 144 67.89 75.39 159 143 114.53 123.77 541.74
9 槽式桥架 200 100 109.25 10.47 10.47 2 9.3 9.8 120 144 67.89 75.39 88 80 63.63 68.76 251.31
17 槽式桥架 500 150 208.49 32.21 32.21 2 9.3 9.8 120 144 67.89 75.39 331 298 238.60 257.85 675.57
18 槽式桥架 600 150 229.58 45.81 45.81 2 9.3 9.8 120 144 67.89 75.39 398 358 286.33 309.43 811.72
23 槽式桥架 600 200 246.43 45.81 45.81 2 9.3 9.8 120 144 67.89 75.39 530 478 381.77 412.57 955.71
24 槽式桥架 800 200 266.46 60.06 60.06 2 9.3 9.8 120 144 67.89 75.39 707 637 509.02 550.09 1196.08
常用电线桥架规格尺寸表及选用方法
常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。
桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。
桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。
无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。
梯架:是由边和若干横档组成的梯形部分。
组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。
电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。
梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。
托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。
底部打孔，便于散热。
常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。
2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。
3.根据最大缆索总均布载荷值校核桥梁强度。
检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。
q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。
4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。
5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
电缆桥架标准-JB-T10216-2000

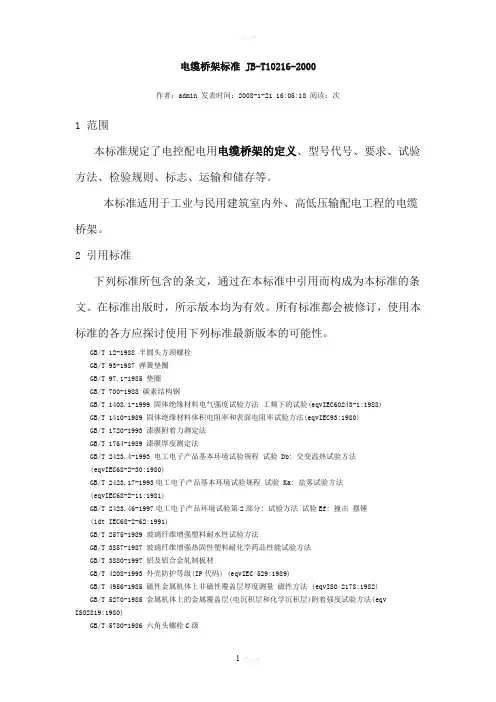

电缆桥架标准 JB-T10216-2000作者：admin 发表时间：2008-1-21 16:05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)GB/T 1720-1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法(eqvIEC68-2-30:1980)GB/T 2423.17-1993电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法(eqvIEC68-2-11:1981)GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤(idt IEC68-2-62:1991)GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqvISO2819:1980)GB/T 5780-1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992)GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 (idt ISO7599:1983)GB/T 8624-1997 建筑材料燃烧性能分级方法GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号3．1 定义本标准采用下列定义。
