变频器接地问题

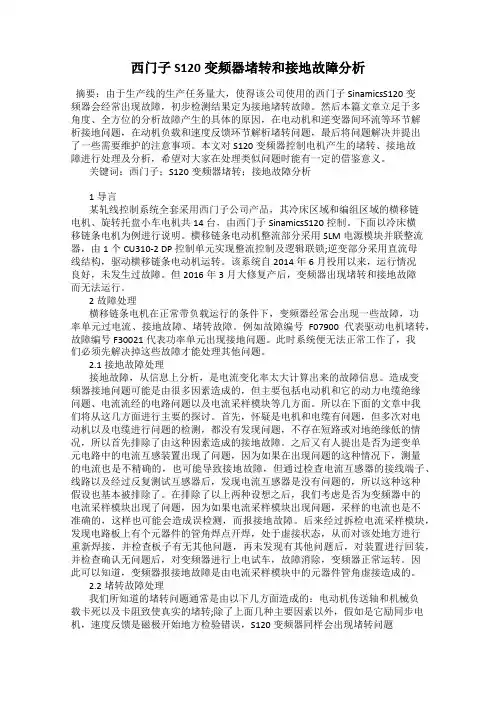

西门子S120变频器堵转和接地故障分析
西门子S120变频器堵转和接地故障分析摘要：由于生产线的生产任务量大，使得该公司使用的西门子SinamicsS120变频器会经常出现故障，初步检测结果定为接地堵转故障。
然后本篇文章立足于多角度、全方位的分析故障产生的具体的原因，在电动机和逆变器间环流等环节解析接地问题，在动机负载和速度反馈环节解析堵转问题，最后将问题解决并提出了一些需要维护的注意事项。
本文对S120变频器控制电机产生的堵转、接地故障进行处理及分析，希望对大家在处理类似问题时能有一定的借鉴意义。
关键词：西门子；S120变频器堵转；接地故障分析1导言某轧线控制系统全套采用西门子公司产品，其冷床区域和编组区域的横移链电机、旋转托盘小车电机共14台，由西门子SinamicsS120控制。
下面以冷床横移链条电机为例进行说明。
横移链条电动机整流部分采用SLM电源模块并联整流器，由1个CU310-2 DP控制单元实现整流控制及逻辑联锁;逆变部分采用直流母线结构，驱动横移链条电动机运转。
该系统自2014年6月投用以来，运行情况良好，未发生过故障。
但2016年3月大修复产后，变频器出现堵转和接地故障而无法运行。
2故障处理横移链条电机在正常带负载运行的条件下，变频器经常会出现一些故障，功率单元过电流、接地故障、堵转故障。
例如故障编号F07900代表驱动电机堵转，故障编号F30021代表功率单元出现接地问题。
此时系统便无法正常工作了，我们必须先解决掉这些故障才能处理其他问题。
2.1接地故障处理接地故障，从信息上分析，是电流变化率太大计算出来的故障信息。
造成变频器接地问题可能是由很多因素造成的，但主要包括电动机和它的动力电缆绝缘问题、电流流经的电路问题以及电流采样模块等几方面。
所以在下面的文章中我们将从这几方面进行主要的探讨。
首先，怀疑是电机和电缆有问题，但多次对电动机以及电缆进行问题的检测，都没有发现问题，不存在短路或对地绝缘低的情况，所以首先排除了由这种因素造成的接地故障。
变频器在接地时需要注意哪些
变频器在接地时需要注意哪些通过实践证明了，变频器的接地是因为这样可以抑制噪声和防止干扰的现象。
一个好的接地方法可以在很大的程度上抑制机器内部噪声的耦合，从而可以防止外部的干扰信号侵入，提升了系统的抗干扰能力。
此外变频器的本身具有专用的接地端子pe端，如果从安全的角度和降低噪声的角度出发来看的话那么它必须要接地。
在这里我们提醒大家：(1)千万不要将地线接在电器设备的外壳上面，同时也不能接在零线上；(2)我们可以使用较粗的短线一端接到pe端，而另外的一端可以喝接地极相连，接地的电阻取值一般要小于100ω，而接地线的长度也要在20m以内；(3)一定要注意选择合理的接地方式。
变频器的接地方式有单点接地式、有多点接地式以及混合接地式等等形式的，而这些形式都是要根据实际的具体情况来选择使用的，所以一定要注意不能由于接地不良的缘故而对设备产生影响和干扰。
下面我们来看看这些形式所具有的特点：①单点接地：单点接地指的是在同一个电路或者是装置中，仅仅只有一个物理点的定义为接地点，而在低频的情况下性能会显得非常好；②多点接地：所谓的多点接地是指在装置中的每个接地点都能够直接链接到距离它最近的接地点的位置，而在高频的情况下性能会显得非常好；③混合接地：至于混合接地则是将单点接地和多点接地混合使用。
但是要根据系统抗干扰性的要求来进行合理的选用。
电磁干扰的传播途径都有哪些呢？变频器可以产生很大功率的谐波从而会对系统以及其他的设备造成一定的干扰性。
而且变频器的干扰方式和普通电磁的干扰方式都是几乎相同的，有电磁辐射、电路耦合、感应耦合等等，下面我们就来看看详细的内容。
（1）电磁辐射变频器相对于电网来讲它是属于非线性的负载，它所产生的谐波将会对接入的同一电网中的其它电子和电气设备产生谐波的干扰。
当变频器的金属外壳带有缝隙或者是孔洞，则辐射强度就和干扰信号的波长有关联，当孔洞的大小和电磁波的波长比较接近的时候，就会形成向四周辐射的干扰辐射源。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言随着现代工业的发展，变频器作为一种重要的电力调节设备，在工业生产中得到广泛应用。
然而，变频器在工作过程中会产生一定的电磁干扰，给周围的电子设备和系统带来不利影响。
本文将详细介绍变频器产生的干扰原因及解决方案。
二、变频器产生的干扰原因1. 高频噪声：变频器内部的开关器件工作频率较高，会产生高频噪声，对周围的电子设备造成干扰。
2. 电磁辐射：变频器在工作时会产生电磁辐射，这种辐射会干扰周围的电子设备的正常工作。
3. 电源谐波：变频器的输入端需要接入电源，其工作过程中会产生电源谐波，对电网和其他设备造成干扰。
4. 地线干扰：变频器的接地电流会通过接地线路传播，对周围的设备产生干扰。
三、解决方案1. 电磁屏蔽：在变频器周围设置电磁屏蔽罩，有效阻挡变频器产生的电磁辐射，减少对周围设备的干扰。
2. 滤波器：通过在变频器输入端安装滤波器，可以有效抑制电源谐波，减少对电网和其他设备的干扰。
3. 线缆绝缘：使用具有良好绝缘性能的线缆，可以减少变频器产生的地线干扰，保护周围设备的正常工作。
4. 接地措施：合理设置变频器的接地电流路径，避免接地电流通过其他设备产生干扰，同时保证变频器的接地电阻符合要求。
5. 滤波电容器：在变频器输出端并联安装滤波电容器，可以有效吸收高频噪声，减少对周围设备的干扰。
6. 屏蔽电缆：使用屏蔽电缆连接变频器和其他设备，可以有效防止电磁干扰的传播。
四、结论变频器作为一种重要的电力调节设备，在工业生产中发挥着重要作用。
然而，变频器产生的干扰问题也不可忽视。
通过采取合适的解决方案，如电磁屏蔽、滤波器、线缆绝缘等措施，可以有效降低变频器产生的干扰，保证周围设备的正常工作。
在今后的工程实践中，应根据具体情况选择合适的解决方案，确保变频器的稳定运行和周围设备的正常工作。
SINAMICS S120变频器的堵转、接地故障分析
SIEMENS S120变频器的堵转、接地故障分析周恩会方华（江苏沙钢集团有限公司钢板总厂江苏张家港 215625）简要：Sinamics S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。
其强大的定位功能将实现进给轴的绝对、相对定位。
本文对S120控制同步电机产生的堵转、接地复杂故障进行处理及分析，希望对大家处理类似故障时有借鉴意义。
关键词：S120变频器堵转故障磁极定位接地故障换相环流1系统介绍沙钢宽厚板二车间全套采用SIEMNES公司产品，其轧机区域操作侧，传动侧立轧电机、压下电机、立轧侧压电机6台电机分别由两套siemens Sinamics S120控制。
操作侧三台电机整流部分采用SLM两并联整流器，由一台CU320控制器实现整流控制及逻辑连锁，逆变部分采用共用直流母线结构，分别驱动立轧机，轧机压下，立轧操作侧3台电机，其中立轧电机分别由两台Simotion D435控制器一拖二控制，由于立轧电机为交流同步电机，励磁部分由380v 交流电源经380v/220v变压器变压后，由一台西门子6RA70直流传动提供励磁电流，如图1。
立轧主电机参数为：额定功率p=1200kw，额定电压u=600v，额定电流i=1197a，额定频率f=10hz，额定转速n=200r/min图12故障现象2011年9月份，最初立轧机操作侧电机变频器报堵转故障，检查编码器等无问题，更换绝对值编码器接口模块smc30后，故障消失运行一个星期后故障又出现。
更换控制器D443后，一合闸便出现接地故障，报警信息为：a5052、f30021。
3故障处理3.1 接地故障处理3.1.1 绝缘测量首先，怀疑是电机和电缆有问题，从变频器端脱开电机电缆，然后在scout软件cotral panel合闸，变频器可以合闸，不报接地故障。
变频器在接地时必要注意哪些
变频器在接地时需要注意哪些通过实践证明了，变频器的接地是因为这样可以抑制噪声和防止干扰的现象。
一个好的接地方法可以在很大的程度上抑制机器内部噪声的耦合，从而可以防止外部的干扰信号侵入，提升了系统的抗干扰能力。
此外变频器的本身具有专用的接地端子pe端，如果从安全的角度和降低噪声的角度出发来看的话那么它必须要接地。
在这里我们提醒大家：(1)千万不要将地线接在电器设备的外壳上面，同时也不能接在零线上；(2)我们可以使用较粗的短线一端接到pe端，而另外的一端可以喝接地极相连，接地的电阻取值一般要小于100ω，而接地线的长度也要在20m以内；(3)一定要注意选择合理的接地方式。
变频器的接地方式有单点接地式、有多点接地式以及混合接地式等等形式的，而这些形式都是要根据实际的具体情况来选择使用的，所以一定要注意不能由于接地不良的缘故而对设备产生影响和干扰。
下面我们来看看这些形式所具有的特点：①单点接地：单点接地指的是在同一个电路或者是装置中，仅仅只有一个物理点的定义为接地点，而在低频的情况下性能会显得非常好；②多点接地：所谓的多点接地是指在装置中的每个接地点都能够直接链接到距离它最近的接地点的位置，而在高频的情况下性能会显得非常好；③混合接地：至于混合接地则是将单点接地和多点接地混合使用。
但是要根据系统抗干扰性的要求来进行合理的选用。
电磁干扰的传播途径都有哪些呢？变频器可以产生很大功率的谐波从而会对系统以及其他的设备造成一定的干扰性。
而且变频器的干扰方式和普通电磁的干扰方式都是几乎相同的，有电磁辐射、电路耦合、感应耦合等等，下面我们就来看看详细的内容。
（1）电磁辐射变频器相对于电网来讲它是属于非线性的负载，它所产生的谐波将会对接入的同一电网中的其它电子和电气设备产生谐波的干扰。
当变频器的金属外壳带有缝隙或者是孔洞，则辐射强度就和干扰信号的波长有关联，当孔洞的大小和电磁波的波长比较接近的时候，就会形成向四周辐射的干扰辐射源。
变频器的接地方式
所有变频器安装在金属板上。
所有柜子的金属板可靠连接，再接地。
变频器接地PE端子接金属板。
电机全部使用四芯线其中一根一端接电机外壳，一端接对应变频器的PE端。
PLC底板和通讯口本身是连接的，沿通讯电缆单独敷设一根4平方RVV软线，作为接地线，一直到通讯电缆的尽头，通讯电缆的屏蔽层两端（包括中部几点）接到此线。
该线只有一点接到地。
PLC传感器屏蔽层也必须远端接地。
（如果中间不能连接，也应使单独用RVV线将两台设备连接）。
总的说，就是变频器系统需要独立连接所有外壳，然后接地。
PLC、通讯系统也是单独连接，然后接地。
题外话：对于PLC、传感器的直流供电，要求使用一台380/220带隔离的变压器，接开关电源。
用它对PLC、变频器的Profibus供电。
***** 变频器的接地 *****因为，变频器对电机的驱动，相当高频载波的频率调制。
在电机电缆（电机线圈对外壳）处，由于介质电容，会有泄漏电流的存在，也会有射频干扰的产生。
事实上，变频器不使用供电系统的中性线。
变频器内每相进线都有Y形电容，并且通过一阻容接了外壳PE。
如果电机的外壳和变频器的PE连接，就可构成回路，使泄漏电流返回变频器三相的中点。
尽管使用四芯橡胶护套线，仍然能有效减少对外界的干扰。
因为这样的接法，电流之和等于零。
如果，使用屏蔽电缆连接电机，也要这样处理（用四芯）。
我很少使用屏蔽电缆。
***** 控制系统供电 *****同样的道理。
控制系统的供电在设计的时候，也不应该使用电源的中性线。
实际中，380V 经过隔离变压器，开关电源使控制回路的供电独立。
（每个柜子一套）。
***** 通讯线路 *****通讯线路需要连接多个柜子，距离较远。
你使用柜子外壳连接是不可以的。
可靠的办法还是单独敷设一根RVV/4mm线沿着通讯线路，通讯电缆的屏蔽层接到此线上，此线接地。
我不采用到处接地的做法。
而是处理好通讯电缆的所有接头，不接到金属底板的做法。
因为处理不好，很可能柜子与柜子之间仅仅有通讯电缆连接！！所以，不要使用那个中性线，不要使用那个220V。
变频器接地检测电路工作原理
变频器接地检测电路工作原理
咱先从一件小事说起哈。
有一次我去工厂参观，就看到那些工程师们在摆弄变频器。
我当时就好奇呀，这玩意儿到底是干啥的呢？后来一打听，才知道这变频器可重要了。
那这个接地检测电路呢，就像是变频器的小卫士。
咱打个比方哈，变频器就像是一个大明星，那接地检测电路就是它的保镖。
这保镖得时刻盯着，不能让大明星出啥问题。
这接地检测电路是怎么工作的呢？其实啊，它就像是一个侦探。
它会不停地检测变频器的接地情况。
如果发现接地有问题，它就会马上发出警报。
就好像侦探发现了坏人一样，赶紧通知大家。
比如说吧，有一次工厂里的一台机器突然出了故障。
工程师们一检查，发现是接地有问题。
这时候，接地检测电路就发挥作用了。
它马上发出了警报，告诉工程师们赶紧处理。
工程师们就赶紧行动起来，把接地问题解决了。
要是没有这个接地检测电路，那可就麻烦了。
说不定还会引起更大的事故呢。
这接地检测电路的工作原理其实也不难理解。
它就是通过检测电流的流向来判断接地是否正常。
如果电流流向不对，那就说明接地有问题。
就像我们走路一样，如果走的方向不对，那就会迷路。
总的来说呢，变频器接地检测电路就像是一个默默守护着变频器的小卫士。
它虽然不起眼，但是却非常重要。
有了它，我们才能放心地使用变频器。
好了，今天就聊到这里吧。
希望大家对变频器接地检测电路的工作原理有了更清楚的认识。
下次有机会，咱再聊点别的好玩的。
嘿嘿！。
变频器接地故障处理方法
变频器接地故障处理方法同学们！今天咱们来聊聊变频器要是出现接地故障了该咋办。
这变频器在很多地方都有用呢，要是出了问题可挺麻烦的。
咱得知道啥是接地故障。
就好比咱们走路的时候突然被什么东西绊了一下，变频器接地故障就是变频器在运行的时候出了点问题，好像和大地之间的连接不太对劲了。
这时候变频器可能就不能正常工作啦。
要是发现变频器出现接地故障了，别慌！第一步，咱们得先把变频器停下来。
就像咱们跑步的时候突然感觉不舒服，得赶紧停下来休息一样。
不能让变频器继续带病工作，不然可能会让问题变得更严重。
停下来之后呢，咱们得好好检查一下变频器的接线。
看看是不是有哪根线松了或者断了。
这就跟咱们检查自己的书包带子是不是断了一个道理。
有时候线松了或者断了，就会导致接地故障。
如果发现有问题，就赶紧把线接好或者换一根新的。
接着，检查一下变频器周围的环境。
是不是有什么东西碰到了变频器的线或者外壳呢？有时候一些杂物或者其他设备碰到了变频器，也可能会引起接地故障。
就像咱们在教室里，如果有东西掉到地上碰到了我们的脚，我们也会觉得不舒服呀。
如果有这种情况，就把那些东西移开，让变频器有一个干净、安全的环境。
还有哦，检查一下变频器的接地系统。
看看接地是不是良好。
这就像咱们盖房子的时候要把地基打好一样，变频器的接地也很重要。
如果接地不好，就可能会出现接地故障。
可以用万用表等工具来检查一下接地电阻是不是在正常范围内。
如果不在，就得想办法把接地弄好。
要是以上这些方法都试过了，还是不行呢？那可能就得找专业的人来帮忙啦。
就像咱们生病了自己吃药不管用的时候，就得去看医生一样。
专业的人有更专业的工具和知识，他们可以更快地找到问题的根源并解决它。
在处理接地故障的过程中，一定要小心哦。
不能随便乱摸变频器的内部零件，因为那里可能有电，会很危险。
就像咱们不能随便去摸电插座一样。
而且，也要按照正确的方法来操作，不能乱来。
变频器出现接地故障的时候，咱们不要慌张，按照步骤一步一步来检查和处理。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言变频器作为一种常见的电力设备，广泛应用于工业生产过程中。
然而，它也会产生一定的电磁干扰，对周围的电子设备和系统造成不良影响。
本文将详细介绍变频器产生的干扰原因、干扰类型以及解决方案。
二、干扰原因1. 高频谐波变频器工作时，由于非线性元件的存在，会产生高频谐波。
这些高频谐波会通过电源线、信号线以及空气传播，引起附近设备的故障或干扰。
2. 电磁辐射变频器内部的高频电流和高频电压会产生电磁辐射。
这些电磁辐射会通过空气传播，干扰附近的电子设备。
3. 地线干扰变频器的电源和信号线都需要接地，而地线的电位差可能会引起地线干扰。
地线干扰会通过共模电流的形式，干扰附近设备的正常工作。
三、干扰类型1. 电源线干扰变频器的高频谐波会通过电源线传播，引起附近设备的电源线干扰。
这种干扰表现为电源电压波动、电源电压失真等现象。
2. 信号线干扰变频器的高频电磁辐射会通过信号线传播，引起附近设备的信号线干扰。
这种干扰表现为信号失真、信号丢失等现象。
3. 地线干扰地线干扰主要通过共模电流的形式传播，干扰附近设备的正常工作。
这种干扰表现为设备工作不稳定、噪声增加等现象。
四、解决方案1. 滤波器的使用在变频器的输入端和输出端加装合适的滤波器，可以有效地抑制高频谐波和电磁辐射，减少干扰对周围设备的影响。
2. 电磁屏蔽在变频器的外壳上加装电磁屏蔽材料，可以有效地减少电磁辐射，降低干扰对周围设备的影响。
3. 优化接地系统合理设计变频器的接地系统，采用良好的接地方式，可以减少地线干扰的发生。
例如，使用大面积的接地铜板，减小接地电阻，提高接地效果。
4. 电缆布线合理布置变频器的电源线和信号线，避免与其他设备的线路交叉，减少干扰的传播。
5. 屏蔽电缆的使用在变频器的输入端和输出端使用屏蔽电缆，可以有效地减少信号线干扰。
6. 隔离变压器的使用在变频器的输入端和输出端加装隔离变压器，可以有效地隔离电源线干扰和信号线干扰。
(完整版)变频器接地故障分析
一个电机用变频器来驱动的话，一段时间就会报接地故障，而用工频启动电机时就不会有问题。
个人感觉有以下几个原因：
2、电机的绝缘不好，对地分布电容大；
3、接变频器输出的PWM矩形波模拟正弦交流电时，有高次谐波，对地分布电容电流强，觉得严重漏电；
1、电压因素：
（1）、IGBT模块的供电电压过高时，将超出其安全工作范围，导致其击穿损坏；
（2）、供电电压过低时，使负载能力不足，运行电流加大，运行电
机易产生堵转现象，危及IGBT模块的安全；
（3）、供电电压波动，如直流回路滤波（储能）电容的失容等，会引起浪涌电流及尖峰电压的产生，对IGBT模块的安全运行产生威胁；
（4）、IGBT的控制电压——驱动电压低落时，会导致IGBT的欠激励，导通内阻变大，功耗与温度上升，易于损坏IGBT模块。
2、电流因素：
（1）、过流，在轻、中度过流状态，为反时限保护区域；
（2）、严重过流或短路状态，无延时速断保护；
3、温度因素：
（1）、轻度温升，采到强制风冷等手段；
（2）、温度上升到一定幅值时，停机保护；
4、其它因素：
（1）、驱动电路的异常，如负截止负压控制回路的中断等，会使IGBT 受误触通而损坏；
（2）、控制电路、检测电路本身异常，如检测电路的基准电压飘移，导致保护动作起控点变化，起不到应有的保护作用。
变频器怎样精确接地
变频器怎样精确接地
变频器精确接地时跋涉操控体系活络度、按捺噪音的首要办法，也是确保人身安全的需求。
变频器接地时应留神以下几个疑问：
1、接地端PE（有的标为E或G）的接地电阻应不大于4欧，且越小越好。
PE端能够与外壳联接后接地。
2、接地导线的截面积应不小于2.5平方毫米，长度应操控在20M以内。
接地有必要健旺。
3、变频器的接地设备有必要与建筑物防雷接地设备分隔（5M 以上），不能共用，防止雷击过电压损坏变频器；也应尽量不与动力设备的接地设备共用，防止致使烦扰。
4、变频器的信号输入线是屏蔽层应接至PE上。
5、变频器与操控柜之间的接地应连通，假定实习设备有艰难，可用铜芯线跨接。
6、接地线应当接于独立端子上，不要用螺钉压在外壳或地板上，接地址应尽量挨近变频器，接地线越短越好。
变频器与别的设备的接本地法如下图所示：
在确保变频器不误动作和人身安全的条件下，接本地法越简略、越节约越好。
图（a）所示为变频器和别的设备各选用独立的接地设备，这当然是最佳的接本地法，可是这么做需求很多的方才，通常不选用；图（b）所示为变频器和别的设备别离接于接地干线，这常常用的一种接本地法；图（c）所示为变频器和别的设备一同一个接地设备，此设备尽量挨近变频器侧，这种接本地法尚可用，器所耗钢材比（a）少一半；（d）、（e）所示为变频器和别的设备通过串接后再接止接地设备（或接地干线），其做法不当，不光易致使烦扰，并且一旦串接导线断开或联接不良，有的设备就失掉了维护效果。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言随着工业自动化的快速发展，变频器作为一种重要的电力调节设备，被广泛应用于工业生产中。
然而，变频器在工作过程中产生的电磁干扰问题也逐渐凸显出来。
本文将详细介绍变频器产生的干扰原因及解决方案。
二、变频器产生的干扰原因1. 高频脉冲干扰：变频器内部的开关元件工作时，会产生高频脉冲信号，这些高频脉冲信号会通过电源线和信号线传播，导致其他设备受到干扰。
2. 电磁辐射干扰：变频器内部的高频电流和电压变化会产生电磁场，这些电磁场会辐射到周围环境中，干扰其他设备的正常工作。
3. 地线干扰：变频器的地线接触不良或电阻过大，会导致地线电压的变化，进而引起其他设备的干扰。
三、变频器产生的干扰对设备的影响1. 信号干扰：变频器产生的高频脉冲信号会干扰其他设备的信号传输，导致数据传输错误或丢失。
2. 电磁辐射干扰：变频器产生的电磁辐射会影响其他设备的正常工作，甚至可能引起设备故障。
3. 电源干扰：变频器产生的高频脉冲信号会通过电源线传播，影响其他设备的电源稳定性，导致设备不能正常工作。
四、变频器干扰解决方案1. 滤波器的应用：在变频器的输入端和输出端分别安装滤波器，可以有效地抑制变频器产生的高频脉冲信号和电磁辐射。
2. 地线的优化：确保变频器的地线接触良好，并使用低阻抗的地线，以减小地线电压的变化，降低地线干扰的可能性。
3. 屏蔽措施：对变频器进行屏蔽处理，可以减少电磁辐射干扰。
同时，在变频器的输入端和输出端分别安装屏蔽罩，以阻挡电磁辐射的传播。
4. 接地措施：在变频器的输入端和输出端分别设置良好的接地装置，以减小电磁辐射的影响范围。
5. 信号隔离：对变频器的输入端和输出端进行信号隔离，可以有效地防止信号干扰的传播。
6. 电源滤波：在变频器的输入端安装电源滤波器，可以减小高频脉冲信号对电源的干扰，保证其他设备的电源稳定性。
五、结论变频器作为重要的电力调节设备，在工业生产中起到了关键的作用。
丹佛斯FC302变频器接地故障误报警的分析及维修
丹佛斯FC302变频器接地故障误报警的分析及维修摘要：本文对由霍尔电流传感器引起的丹佛斯FC302变频器接地故障误报警的现象进行了问题的分析并对检查修理过程进行了阐述，为出现此类变频器故障的修理提供了经验。
关键词：变频器霍尔电流传感器故障分析检修方法一，概述我公司黏胶生产线是自动化程度较高的生产线，大量的变频器被应用到生产线上，随着大量变频器的使用，变频器本身也会出现这样或那样的问题，我公司使用的变频器主要是丹佛斯FC302变频器，最常见的故障是接地故障误报警，下面就介绍一下此故障的原因分析及一些维修方法。
二，变频器“接地故障”误报警的原因丹佛斯FC302变频器被我公司广泛地应用在如纺练车间生产线及外围风机上，在运行四五年后一些变频器陆续出现了“接地故障”报警，但检查线路及电机都没有接地，更换变频器后都运行正常，从而判断变频器出的“接地故障”报警是本身的误报警。
一般变频器出现接地故障误报警的原因可有以下几点：1，控制线路板电流检测回路有问题，2，变频器主回路元器件对地短路；3，电流传感器有问题，使变频器电流检测不正确；4，电源板有问题。
我们通过对出现过接地故障误报警的所有变频器进行检查测量及用排除法判断，除少数台是主控板坏以外，其余大多数都是变频器的电流传感器有问题造成的。
，是丹佛斯FC302变频器接地故障误报警的主要原因。
三，丹佛斯FC302变频器由霍尔电流传感器引起误报警的原因丹佛斯FC302变频器电流互感器大多使用的是霍尔电流传感器如德国VAC公司的霍尔电流传感器。
霍尔电流传感器有直放式(开环)、磁平衡式(闭环))、霍尔电压(闭环)传感器)、交流电流传感器四种，闭环型霍尔电流传感器有多种优点如可运行在很高的频率、抗过载、响应快、隔离好等优点，一般变频器都是使用磁平衡式(闭环)电流传感器，安装于变频器输出端，三相的导线分别穿过三个霍尔电流传感器来检测三相输出电流，霍尔电流传感器其工作原理为：磁平衡式电流传感器也称补偿式传感器，一次侧电流I1在磁芯产生的磁场通过一个二次侧的绕组电流产生磁场进行补偿，补偿电流I２能反映一次侧电流I1的变化，使霍尔器件处于检测零磁通的工作状态，一次侧电流I1有电流时会产生磁场，通过磁芯将一次侧电流的变化情况反映到霍尔元件上，其输出信号去驱动电路功率管导通产生补偿电流I ２，其磁场与一次电流的磁场方向相反，使原来磁场得到补偿，霍尔元件输出减小，当I２和I1产生的磁场相等时，达到平衡，霍尔器件起到指示零磁通的作用，当I1变化时平衡被打破霍尔元件有信号输出，再导致I２变化直至再次达到平衡。
A 变频器报F 接地故障处理方案
1、及塔F002、服务故障现象主控报出 塔底风扇反馈16故障。
详故障发生从上图3的务人员在新疆ABB 变频象IGBT 风扇馈丢失故障详情见下图图1生原因的故障解释疆哈密烟墩频器报F 1反馈丢失障，就地检查所示：1：主控f 故图2：图3：ABB 变释来看，此故墩第七A区风F0016接失、IGBT 风查发现低压障文件显示机变频器报F0变频器报F00故障为接地风电场的处地故障处风扇2反馈丢压配电柜内A 机组报出故障0016故障016故障解释地故障。
目前处理及验证效处理方案丢失，电容ABB 变频器障名称释前经过ABB效果，初步案容风扇反馈丢器控制盘上报变频器厂家步分析此故障丢失以报出家售后障为干扰所作。
3、说明频器请谨第一出线第二EM3的详EM 所致，给出的变频器报明：该项所述器报出F001谨慎使用。
一步：常规检首先需检查线端是否有接二步：拆除给变频器断3 螺栓下面有详细位置见下M1螺栓位置的处理方案报F0016故述方案适用16接地故障检查查电机电缆接地现象。
EM1及EM 断电5分钟有白色EM下图所示：置案见第3项所故障处理方用于ACS510障，其他型号缆，变频器电M3螺栓钟后，验电，1及EM3标图4：ABB 所述，以下方案型号的ABB 号的变频器电缆，电机，无电后，标记。
所需变频器内E 下方案经过验B 变频器，器和单个机组机绝缘良好，将EM1及拆除的EM EM1螺栓位置验证效果明适用于批量组报出此故电机三相EM3 螺栓拆1和EM3螺置显，可以批量性机组AB 故障没有进行相平衡。
变频拆除。
E M1螺栓在变频批量操BB 变行验证，频器进1及频器里第三作，参数后面参数参数参数参数参数以上第四变频首次三步：修改参变频器内进入变频器数1：2101=面的启动不会数2：2202=数3：2203=数4：2204=数5： 3017=数5：3023=上所修改的参四步：本地启以上参数修频器重启之后次启动后，变参数EM1和EM 器LOC 模式=3（修改后会再报出此=30S （延长=30S （延长=6S （该参数=0（传动不=0 （传动不参数详细解启动风扇修改完成后后在LOC 模变频器会报图5：ABB M3螺栓拆除式（本地控制后，首次启动此故障）长变频器启动长变频器停车数设定值为不检测接地故不对所检测的解释见后面附后，需要对变模式下，通过报出A2025报变频器内E 除后重新安装制模式），动，会报A2动加速时间车减速时间加速时间2故障）的接地故障附录。
变频器报接地故障原因
变频器报接地故障原因
关于接地故障，通过以下几步一般均可排解（由于变频器大多采纳霍尔元件测电流不易检测，故排解外部条件引起的接地接地特别重要，有条件可采纳替代法，换一个正常负载看是变频的问题还是外部问题）检查电动机绝缘，拆下变频器下口出线，带电缆使用摇表测绝缘电阻。
拆下变频器出线，空载启动变频，看电流是否为0，如不为零，则考虑变频器测流回路损坏。
更换霍尔元件，试机，如问题仍未解决，需进一步更换板卡。
遇到过三次变频器报接地故障，第一次是由于在变频器内部出线端子虚接，导致局部过热，电缆线皮溶化后触遇到变频器外壳，造成接地故障，其次次是由于电机线圈烧毁，造成变频器报接地故障，第三次是由于环境恶劣变频器内部积累灰尘太多导致的变频器报接地故障。
接地故障有许多缘由。
你要去排解1：IGBT的损坏。
2：电机的绝缘值够不够。
3：变频器内的排线插好了没有，4：电流检测坏的可能性也比较大等等其它元件，
1电机绕组绝缘不好，电机对地；
2电缆破损对地；
3变频器主板检测损坏；
4逆变器坏；
5有的变频器会消失整流桥击穿也会报对地故障；
6霍尔传感器坏；
7触发板电路短路或者受潮；7主板电源损坏；
常见的一般是1,2,3,5,7。
如何正确处理变频器的接地问题
如何正确处理变频器的接地问题在电机控制系统中，一种非常重要且普遍的设备是变频器。
它可以控制电机的速度，并且具有提高效能、降低消耗能源的功效。
在变频器的使用中，接地是一项需要仔细注意的问题。
正确地处理变频器的接地问题，对保护设备和人身安全都是至关重要的。
接下来，本文将为您介绍如何正确处理变频器的接地问题。
一、变频器的基本概念首先，让我们来了解一下变频器的基本概念。
变频器是一种在普通电力工业中使用的电子器件。
它可以将交流电转换为直流电，再将直流电转换为可变频率的交流电。
这种器件可以被广泛应用于风力发电、太阳能发电、空调和电梯等领域。
在操控节奏方面，变频器具有非常精准的作用。
二、变频器接地的注意事项虽然变频器能够提高效能，降低消耗能源，但在一些情况下，它也会带来一些问题。
其中最重要的就是变频器接地的问题。
正确地处理变频器的接地问题，能够有效地降低这些问题对设备和人身的可能的威胁。
(1) 变频器接地的原理首先，让我们来了解一下变频器接地的原理。
在变频器的控制电路中，通常需要一种信号来作为地位的参照。
这种信号的称呼是“零位”，它的作用是将设备的电势差与地面相平衡。
但是作为单独的安全措施，并不能起到完全保护作用。
因此，在实际的操作过程中，还需要采取其他的措施来确保变频器的安全性。
(2) 变频器接地的主要问题然后，让我们来了解一下变频器接地过程中的主要问题。
在这方面，常见的问题包括电磁干扰、电损失和设备受损等情况。
这些问题如果不能得到及时和正确地处理，会导致不必要的损失。
(3) 变频器接地的正确处理方法最后，让我们来探讨一下正确处理变频器接地问题的具体方法。
在处理这个问题的过程中，需要注意以下几点：1.要仔细遵守变频器接地电路的规定。
2.要正确识别不同的接地电路，确保变频器的接地方式正确。
3.要根据设备的实际情况计算出接地电路的阻抗，选择合适的接地电阻，保证电路的稳定性。
4.在接地方面，应该采取一系列措施，例如屏蔽线圈、信号线和电源线等。
变频器接地规范要点
变频器接地规范要点变频器是一种通过调整电源频率来控制电动机转速的装置，广泛应用于工业生产和生活中。
它具有节能、调速精准、运行平稳等优点，但同时也存在一些潜在的安全隐患。
为了保障变频器的正常运行和使用安全，必须按照规范要点进行接地。
下面将详细介绍变频器接地的规范要点。
一、接地线的选择与敷设1.变频器金属壳体和电源地线接地必须有效。
变频器使用前应先查看其金属壳体上是否带有接地点，一般变频器的金属外壳上会标注出接地点位置。
2.一个变频器通过一个接地线来连接设备接地线和电源接地线。
接地线最好选择黄绿两色编织包套的铜线，其截面积一般为2.5平方毫米。
3.接地线应尽量缩短，不得贯穿可燃物，特别是易燃易爆场所。
4.接地线与金属外壳的连接应确保牢固可靠，接触面应打磨光洁，使用螺丝紧固和接线端子进行连接。
接地线不能与电源线和信号线混杂在一起，应分开布线。
二、接地电阻的要求1.接地系统电阻应符合国家标准《电气装置接地设计标准》规定，即接地电阻不得大于4欧姆。
2.接地系统的电阻测定应使用专用的接地电阻测试仪，以保证测定结果的准确性。
3.如果发现接地电阻超过4欧姆，应及时排除故障原因，检查接地系统是否受潮、松动等。
如重复测量仍然超标，则应重新布置接地线以降低接地电阻。
4.接地系统的电阻应定期检测，至少每年检测一次，确保其正常运行。
三、保护接地的措施1.高频电源的接地点应采用独立的接地装置。
2.变频器的接地线与信号线、电源线等必须分开敷设，避免相互干扰。
3.变频器的金属外壳应保持良好的导电性能，防止因腐蚀等导致接地不良。
4.变频器电源端、输出端均应设置过压保护装置，以防止接地故障时产生的过电压危害设备和人员安全。
四、特殊环境下的接地要求1.在可燃气体、粉尘等易爆环境下，变频器的接地应符合特殊规范要求，如使用防爆型变频器、采用屏蔽式接地线等。
2.变频器在强电磁干扰环境下，应选择抗干扰性能好的接地系统和接地线。
3.在湿润、潮湿的环境中，变频器的接地线应经过防腐处理，以增强其抗腐蚀性能。
关于变频器接地问题
关于变频器接地问题【1】一、引言在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰日益严重，相应的抗干扰设计技术已经变得越来越重要。
接地是抑制电磁干扰，提高电子设备电磁兼容性的重要手段之一。
正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。
在实际应用系统中，由于系统电源零线(中线)、地线(保护接地、系统接地)不分、控制系统屏蔽地(控制信号屏蔽地和主电路导线屏蔽地)的混乱连接，大大降低了系统的稳定性和可靠性。
二、遵循的主要国家标准：GBJ79 工业企业通讯接地设计规范GBJ65 工业与民用电力装置的接地设计规范GB 50217 电力工程电缆设计规范GB50169 接地装置施工及验收规范DL T 621 交流电气装置的接地SDJ7-79 《电气设备过电压保护设计规程》三、名词术语：l 接地体（极） grounding conductor：埋入地中并直接与大地接触的金属导体，统称为接地体（极）。
接地体分为水平接地体和垂直接地体。
l 自然接地体 natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混泥土建筑的基础、金属管道和设备等，称为自然接地体。
l 接地线 grounding conductor电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
l 接地装置 grounding connection接地体和接地线的总和，称为接地装置。
l 接地 grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
l 接地电阻 ground resistance接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
l 工频接地电阻 power frequency groundresistance按通过接地体流入地中工频电流求得的电阻，称为工频接地电阻l 零线 null line与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要:从如何提高控制系统抗干扰能力和可靠性的角度出发，针对变频器实际应用系统中的接地问题，从主回路、各种选配件、模拟和通信控制线及测试等方面的接地问题进行了分析，提出了具体的接地方法及一系列值得商榷的问题。
1引言在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰日益严重，相应的抗干扰设计技术已经变得越来越重要。
接地是抑制电磁干扰，提高电子设备电磁兼容性的重要手段之一。
正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。
在实际应用系统中，由于系统电源零线(中线)、地线(保护接地、系统接地)不分、控制系统屏蔽地(控制信号屏蔽地和主电路导线屏蔽地)的混乱连接，大大降低了系统的稳定性和可靠性。
2主回路接地对于变频器，主回路端子PE(E、G)的正确接地是提高变频器抑制噪声能力和减小变频器干扰的重要手段，因此在实际应用中一定要非常重视。
在变频器等电力电子设备中，为了提高装置的抗干扰和防雷击能力，在电源输入侧均有电容C1或者压敏电阻R1组成的电源滤波(图1)和压敏电阻R1、放电管D1组成的防雷击电路(图2)。
图1、图2分别示出了采用开关电源和线性电源的变频器电源输入线路及PE内部连线情况。
对于两种电源方式，为了提高抗干扰能力，一般不采用浮地和与系统直接接地方式，而是采用电容接地方式。
C2一般选用安规电容，要求具有良好的高频特性和足够的耐压，从而为高频干扰分量提供对地通路，抑制分布电容的影响，缺点是对于低频和直流仍旧是开路，一般通过加安规电阻R2来进行弥补。
由于变频器内部控制端子上控制屏蔽接地及采用线性电源变压器的屏蔽层均连接至PE，因此PE的连接情况直接关系到变频器的可靠性。
在我国，大多数工厂采用三相四线制，有些用户因没有地线，干脆不接，或者为了简单将PE接至零线。
在这种情况下，由于防浪涌电路中的电容及压敏电阻漏电流IC和IR较大，一般为几十至几百毫安，在接地情况不够良好的情况下，R0较大，零线与地之间的电压达到几十伏，甚至上百伏，既不符合消防安全规范，也对系统的可靠性产生重大影响，因此在条件允许的情况下应尽量采用专用接地线，避免与其他设备公用接地。
变频器接地导线的截面积一般应不小于2.5mm2，长度控制在20m以内。
建议变频器的接地与其它动力设备接地点分开，不能共地。
3、控制线屏蔽接地3.1通信线屏蔽接地在采用上位机PC/PLC通过RS232/485通信控制时，最容易犯的错误是两点接地。
对于图3中的情况要特别注意，由于接地点不在一起，不同接地点之间会出现地电位差，在屏蔽线中形成地回路，不仅起不到屏蔽作用，反而带来干扰。
特别是在上位机侧，一般用户没有专用接地，电源插座的接地端子往往采用接零线方式，会造成计算机或者变频器的损坏。
在某些PC或PLC中，开关电源采用非隔离方式，即使采用变频器方面的单侧接地，也会造成通信接口的损坏。
由于变频器通信控制信号一般低于100kHz，所以一般不用带状电缆，而采用屏蔽电缆或者双绞线。
但是，在实际应用过程中，由于接地不当，经常出现接地比不接地通信误码率高的现象，从而使人产生了屏蔽电缆要不要接地，如果要接地，是采用一点、两点还是多点接地的疑惑。
据有关资料和实践证明，在通信速率低于100kHz时，选用一点接地效果较好，对于采用Profibus，Modbus总线控制的高速率通信控制电缆的屏蔽层应该选用多点接地，最少也应该两端接地，并且采取在通信线路较长时在网络的终端加终端匹配电阻等抗干扰措施。
对于电缆的多点接地，一个附加的好处是可以减少屏蔽层的静电耦合。
另外，还有一个根据传输信号的波长来判别接地方式的参考标准。
以传输信号的波长λ的1/4为界，通信传输线长度小于λ/4时采用一点接地;长度大于λ/4时，由于屏蔽层也能起到天线作用，应采用多点接地，在多点接地时，最理想的情况是每隔0.05～0.1λ有一个接地点。
另外，在传输上升下降沿非常陡峭的信号时，也应按照变频信号来处理，实施多点接地。
最后要说明的一点;如果从干扰角度讲，低频干扰严重时采用屏蔽单点接地，在高频干扰情况下要多点接地，同时建议在通讯电缆中提供一根等电位线将各节点的通讯地串起来，以提高抗干扰能力。
3.2传感器信号屏蔽接地问题在采用变频器调速的高精度快速响应控制系统中，一般要安装速度传感器(如脉冲编码器、旋转变压器)来进行速度或位置闭环，或者在生产线和设备上安装压力、温度、张力、线速度等检测传感器。
这些传感器的一个共同特点是：为了提高抗干扰能力，信号线均采用屏蔽线，而且屏蔽线在传感器内部与传感器壳体接在一起。
当传感器安装在电机、管道或者生产线上时，屏蔽层就与这些设备相连接;而在传感器与变频器或其他控制设备连接时，屏蔽层又连接至PE端子。
如果此时变频器或外部设备接地不良(RE、RG大于接地标准最大电阻或者严重不等)，就会出现通过屏蔽层接地的情况，如图4所示，形成对地电流IE，对系统工作的可靠性产生很大影响;严重时，系统将无法工作。
因此，在采用外部传感器的闭环控制系统中，距离较远时，一定要保证外部设备和变频器的可靠独立接地，或者选用传感器外壳不与控制屏蔽层连接的传感器，在变频器侧实施一点接地;距离较近时，可采用公共接地母排接地，保证传感器与控制设备接地点之间电位差近似为零，从而消除地环流形成的干扰。
3.3模拟信号屏蔽层接地实践证明，双绞线或双绞屏蔽线对磁场的屏蔽效果明显优于单芯屏蔽线，对于采用标准4～20mA/0～10V/1～5V模拟信号控制变频器频率/转速的系统，一定要采用双绞线或屏蔽电缆。
由于模拟信号频带较窄，原则上在接地的控制器或变频器一侧实施接地。
控制装置之间的信号电缆应在线路对地分布电容大的一端接地，这样能够减少信号电缆对地分布电容的影响。
实际系统中，一般在信号电缆数量多的控制装置一侧接地。
另外，对于抗干扰要求非常高的场合，可采用双重静电屏蔽的电缆，此时，外屏蔽层接至屏蔽地线，内屏蔽层接至系统地线。
系统地线可以是变频器外部控制隔离地、模拟控制地，或者是系统独立的接地线。
对于共模干扰严重的场合，可通过添加共模电感来消除共模干扰，如图5(a)所示;对于多点地电位浮动频繁的场合，可采用DC/DC隔离模块来实现电气隔离，如图5(b)所示，彻底杜绝干扰。
4、其他变频器附件接地问题交直交电压型变频器(如图6所示)输入采用三相不可控整流电路，谐波大，功率因数低，对于电网的污染严重。
因此，可针对不同的要求，采取相应措施。
比如，要求输入具有较高的功率因数时，必须加装直流电抗器L2或交流输入电抗器L1;要求减少变频器输出与电机的连接导线的无线电辐射干扰和延长变频器与电机之间连线时，必须在变频器输出侧加装交流电抗器L3;要求减少变频器的使用对周围设备的干扰时，必须在变频器输入侧加装EMI滤波器，以减少传导干扰，提高周边设备如PLC控制设备及自动化仪表的可靠性。
由于每个选件都有相应的屏蔽层，为了充分发挥性能，接地点的连线非常重要。
对于在同一控制柜中的中小功率变频调速系统，建议采用公共母排接地方式，如图7所示;对于不在同一控制单元，较为分散的系统，推荐不同单元之间采用独立接地方式，如图8所示;尽量不要采用图9所示的公共接地。
5测试中的接地问题在变频器产品的维修过程中，由于采用三相逆变桥控制，在输出功率模块损坏时，需采用示波器观察三相驱动与输出电压、电流波形。
一般对于小功率变频器，T1、T3、T5采用三组独立的驱动电源，T4、T6、T2采用一组驱动电源，四组电源间及与大地之间绝缘电压要求达到2000VDC以上;而对于大功率变频器，为了减少彼此之间干扰，T1~T6采用六组独立电源。
因此，在采用示波器测量PWM驱动波形时，最好不要直接测量，建议采用高压探头进行测量。
如无隔离措施，建议将示波器电源接地端子拔掉，以确保示波器机壳带电部分与其他电源或线路绝缘，特别是将示波器放置于导电的防静电实验台上时，要注意其外露金属壳体部分不与导电桌布接触，然后采用带衰减的示波器探头直接测量。
另外要特别提醒的是：尽管大多数电源插座未接地线，但插在同一插座上的设备地线也可能形成了地回路，如使用不当，有时会造成多台设备损坏的局面。
测试设备的电源最好全部采用隔离电源。
即使采取这些措施，也有可能造成测试设备的损坏，如图10所示。
图10中转矩仪内部通过7805将GND与机壳相连，当三脚插头接地脚没有被剪掉时，由于示波器探头负极与机壳相连，通过转矩仪的7805和RS232通讯口的GND与所关联设备的GND相连，当探头加到调速器时，GND点的电位升高到被测点(100V左右)，因此串连在此回路中的元器件无一幸免损坏。
剪除接地极之后，示波器与转矩仪/计算机之间没有电路联系，故没有出现问题。
但是由于GND与保护地仍然相连，干扰通过GND-232引入到计算机/仿真器系统，导致仿真器频繁死机。
剪除所有电源线插头的接地极，同时将转矩测试仪表的7805芯片与机箱之间垫入绝缘导热材料，使GND与机壳之间绝缘。
经过实验，仿真器的干扰现象也消失。
6、几个值得商榷的问题6.1在三相四线制式中用电设备不宜采用独立接地体我国绝大部分低压供电系统为三相四线制，按照国外特别是欧洲电气公司的要求，用电设备的PE线要采用独立接地体的三相五线制式，笔者认为，在三相五线制未实施的现场如果采用PE独立接地，能提高系统的抗干扰能力，但不能避免触电事故。
在图11中，当电气设备R、S、T输入相线与机壳相碰时，将有接地电流I0流过对地保护电阻R0、R1，由于独立地线埋设条件一般比变压器零线情况稍差，现假设R1=R0(R1一般大于R0)，在上述情况下，设备外壳将达110V。
一般接地电阻标准为小于10Ω，如果按照5Ω来计算，短路故障电流I0=220/(5+5)=22A。
为了使保护设备可靠工作，接地短路电流一般不小于快速熔断器额定电流的3倍或自动空气开关整定电流的1.25倍，据此可以计算出，对于电气设备中快速熔断器电流大于7.3A或自动空气整定电流大于17.6A的电气设备，保护设备将不能有效动作。
6.2控制系统PE线中漏电流超标前面已经讲过，在变频器的输入回路一般均安装电源浪涌抑制器或EMI滤波器等电路，在直流侧加装直流电抗器，在输出侧安装电抗器等附件，附件屏蔽层对地线之间产生很大的漏电流。
经过测试，目前许多变频器PE端子接入系统地线时漏电流达到了300mA以上，而我国消防有关规定，要求PE地线中漏电流应小于210mA，这样许多变频器是不符合防火要求的。
因此对于火警危险的工作场所，在使用变频器等产品时一定要确认地线对地漏电流是否符合标准，以防止由于绝缘故障引起的火灾。
等效原理图如图12所示，如果变频器与电机的连线比较短，而且电机与变频器同时采用ES一点接地，分布参数C1、C2、C3比较小，则iE12可以忽略不计，iA、iB、iC之和等于iE，在数值上亦较小，一般均符合要求;如果变频器与电机的连线较长，分布参数C1、C2、C3比较大，iE12分量将增大，致使控制系统PE 线中漏电流iE12与iE1之和超标。
