高支模架专项施工方案一、工程概况大径山旅游集散中心工程，位于杭州市余杭区径山镇由杭州余杭径山旅游度假有限公司投资建设、浙江明康工程咨询有限公司监理、中国联合工程公司总承包。
总建筑面积约21932㎡，其中地上建筑面积4187㎡，地下建筑面积17745㎡。
共4层，地下一层局部二层、地上二层，建筑物总高度。
建筑物结构形式为框架结构，基础形式为天然基础。
楼面设计标高6 m，坡屋顶最高标高 m，最高脊梁的层高为，最低为；屋面坡度为度,梁截面尺寸主要有200×400 mm、200×600 mm、200×500 mm、240×878 mm、240×1058 mm、200×500 mm等截面型式，斜板厚为120mm，采用C25砼。
由于该工程斜屋面结构为折梁、折板形式，采用门式架的高支模施工方案。
二、编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《钢结构设计规范》GB 50017-2003中国建筑工业出版社；施工图纸、施工组织设计三、门式架支撑体系：1、模板：面板使用18mm厚夹板，规格为920×1820，面板下排两层80×80mm的木枋，上层枋间距300mm，下层枋间距1219mm（即架宽）。
门架间距、跨距是800mm。
2、梁：梁底板和梁侧板用整块18mm厚的夹板制成。
梁旁板底外侧设压脚板，梁侧板支撑间距不大于400mm，梁底板用80×80广东松枋支承；梁底的上排枋间距为300mm，板底的上排枋间距为400mm，下排枋为80×80木枋。
3、支撑体系：⑴、楼面模板、梁侧及梁底模板均采用18mm厚夹板。
斜屋面高支模施工方案
斜屋面高支模施工方案一、门式架高支撑施工方法1、模板搭设⑴、门架按设计斜面坡度要求拉一条斜线，先沿屋脊梁开始排架，离柱边200mm排第一只架，每间距800mm放一只架，并拉上交叉连杆，排至梁的另一边的支承柱时，如果排架至柱的距离大于400mm时，将最后几排的门架排距由800mm调整为600mm，使最后一排排距符合要求。
底层架铺设后，再架设中层或上层架，然后加顶托，大致调整高度到预定平水，在顶托上放木枋，第一层枋沿梁轴方向，第二排枋垂直梁轴方向、间距300mm。
然后调整顶托高度，使梁底板调至预定高度，铺梁底板，固定梁底板，梁底板装好后再装梁侧板和楼面模板。
⑵、顺着卸屋面板坡度方向与门架的跨距方向一致的方法搭设斜板门式架。
斜板门式架一般取2榀为一组，斜屋面板的梯形或三角形的斜腰边处以临斜边处200mm增设钢管立杆或门式架，第二排枋成放射状放置。
第一层枋和顶托之间的三角形空隙采用三角形木楔块塞紧。
三角形木楔块须按照屋面坡度预制加工好。
⑶门式脚手架支撑体系要求在底部上200mm位置用万向扣扣一道钢管拉杆，纵横各一道，以保证整体性及稳定性。
在顶层架顶部下100mm纵横必须各扣一道钢管拉杆，以分散斜向压力。
⑷、在底层架横杆中央处扣一道通长拉杆，故整个支撑高度范围内设置水平拉杆如下：距楼面200mm设扫地杆，以上每个门式架设置一道水平拉杆；水平拉杆要通长设置，纵横方向均设，交接处用钢管扣扣住，在端部要顶到柱。
2、模板拆除根据混凝土七天及二十八天抗压试件试验报告，当混凝土达到拆模强度要求后，再安排拆除模板；对板及梁部分，强度要达到75％；对悬臂部分，跨度大于8m的梁，拆模强度要达到设计强度的100％。
模板拆除时，先松顶托，把顶托除下,利用原支撑体系做脚架,拆卸梁及楼面模板,最后拆除支撑体系。
二、质量保证措施⑴立柱就位前应放出控制线，使立柱尽量在同一直线上，以便与水平拉杆连接及使其满足间距要求。
⑵门架、立柱排放时要用线陀吊线，控制其垂直度。
斜屋面高支模施工方案
高支模架专项施工方案工程概况一、限有游度假余杭州杭径山旅大径山旅游集散中心工程，位于由杭州市余杭区径山镇承总公司联、中国合工程康工程咨询有限公司监理、浙公司投资建设江明包。
总建筑面积约21932㎡，其中地上建筑面积4187㎡，地下建筑面积17745㎡。
共4层，地下一层局部二层、地上二层，建筑物总高度17.45m。
建筑物结构形式为框架结构，基础形式为天然基础。
楼面设计标高6 m，坡屋顶最高标高6.3 m，最高脊梁的层高为6.3m，最低为3.826m；屋面坡度为66.31度,梁截面尺寸主要有200×400 mm、200×600 mm、200×500 mm、240×878 mm、240×1058mm、200×500 mm等截面型式，斜板厚为120mm，采用C25砼。
由于该工程斜屋面结构为折梁、折板形式，采用门式架的高支模施工方案。
二、编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《钢结构设计规范》GB 50017-2003中国建筑工业出版社；施工图纸、施工组织设计三、门式架支撑体系：1、模板：面板使用18mm厚夹板，规格为920×1820，面板下排两层80×80mm 的木枋，上层枋间距300mm，下层枋间距1219mm（即架宽）。
门架间距、跨距是800mm。
2、梁：梁底板和梁侧板用整块18mm厚的夹板制成。
梁旁板底外侧设压脚板，梁侧板支撑间距不大于400mm，梁底板用80×80广东松枋支承；梁底的上排枋间距为300mm，板底的上排枋间距为400mm，下排枋为80×80木枋。
斜屋面高支模施工方案
For personal use only in study and research; not for commercial use高支模架专项施工方案一、工程概况大径山旅游集散中心工程，位于杭州市余杭区径山镇由杭州余杭径山旅游度假有限公司投资建设、浙江明康工程咨询有限公司监理、中国联合工程公司总承包。
总建筑面积约21932㎡，其中地上建筑面积4187㎡，地下建筑面积17745㎡。
共4层，地下一层局部二层、地上二层，建筑物总高度17.45m。
建筑物结构形式为框架结构，基础形式为天然基础。
楼面设计标高6 m，坡屋顶最高标高6.3 m，最高脊梁的层高为6.3m，最低为3.826m；屋面坡度为66.31度,梁截面尺寸主要有200×400 mm、200×600 mm、200×500 mm、240×878 mm、240×1058 mm、200×500 mm等截面型式，斜板厚为120mm，采用C25砼。
由于该工程斜屋面结构为折梁、折板形式，采用门式架的高支模施工方案。
二、编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工计算手册》江正荣着中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《钢结构设计规范》GB 50017-2003中国建筑工业出版社；施工图纸、施工组织设计三、门式架支撑体系：1、模板：面板使用18mm厚夹板，规格为920×1820，面板下排两层80×80mm的木枋，上层枋间距300mm，下层枋间距1219mm（即架宽）。
门架间距、跨距是800mm。
2、梁：梁底板和梁侧板用整块18mm厚的夹板制成。
梁旁板底外侧设压脚板，梁侧板支撑间距不大于400mm，梁底板用80×80广东松枋支承；梁底的上排枋间距为300mm，板底的上排枋间距为400mm，下排枋为80×80木枋。
斜屋面高支模专项施工方案(最终版)
目录一、编制依据 (1)二、工程概况 (1)2.1.工程概况 (1)2.2.屋顶层高支模概况 (1)2.3.高支模施工特点及施工关键点 (1)三、模板及支顶系统设计 (2)3.1.模板支撑系统的选型 (2)3.2.支模系统 (2)3.3. 140mm厚楼板模板支顶（120mm、130mm厚楼板同此方案） .. 53.4. 200x1000梁模板支顶 (7)3.5.双梁部位 (9)四、施工顺序 (9)五、主要施工方法及质量保证措施 (9)5.1.高支模施工 (9)5.2.混凝土浇筑 (12)六、安全设施和管理措施 (13)6.1.安全设施 (13)6.2.安全管理机构 (13)6.3.安全管理与监控 (13)6.4.监测方案 (15)七、安全应急救援预案 (16)7.1.安全事故应急救援架构 (16)7.2.发生高处坠落事故应急救援 (16)7.3.发生支模坍塌应急救援 (17)八、梁板模板支顶计算书 (17)一、编制依据工程设计图纸；《建筑施工安全检查标准》JGJ59-99；《简明施工计算手册》（第二版）《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）《建筑工程大模板技术规程》（JGJ74-2003）《混凝土结构工程施工质量验收规范》GB50204-2002；建设部省、市有关高支模施工技术、质量、安全和文明的规定。
二、工程概况2.1.工程概况G型别墅5~9×D轴客厅为架空层，标高为6.7m层结构梁支模高度为6.735m；斜屋顶层支模最度高度为9.535m，模板支撑在首层结构板上（标高为-0.035m，板厚为140mm，砼强度等级为C25），支模面积76.3m2。
其梁截面为200×500mm、200×1000mm，楼板厚120mm和140mm。
F型别墅5~9×D轴客厅为架空层，斜屋顶层支模最度高度为6.735~8.596m，模板支撑在首层结构板上（标高为-0.035m，板厚为120mm和150mm两种，砼强度等级为C25），支模面积73.05m2。
斜屋面高支模施工方案方案

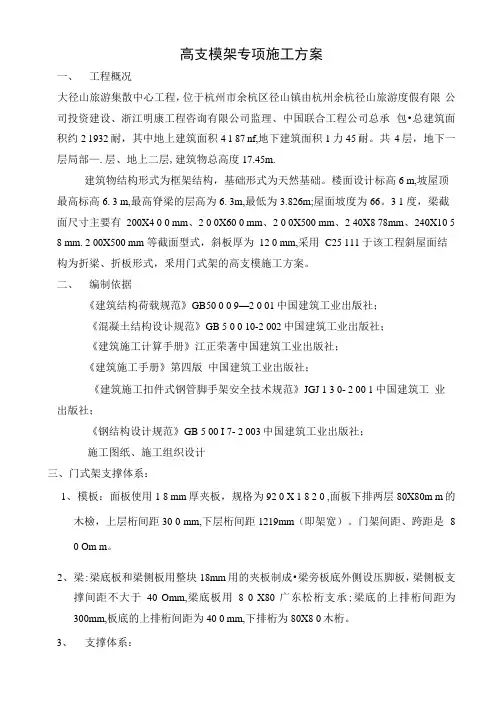

高支模架专项施工方案一、工程概况大径山旅游集散中心工程，位于杭州市余杭区径山镇由杭州余杭径山旅游度假有限公司投资建设、浙江明康工程咨询有限公司监理、中国联合工程公司总承包•总建筑面积约2 1932耐，其中地上建筑面积4 1 87 nf,地下建筑面积1力45耐。
