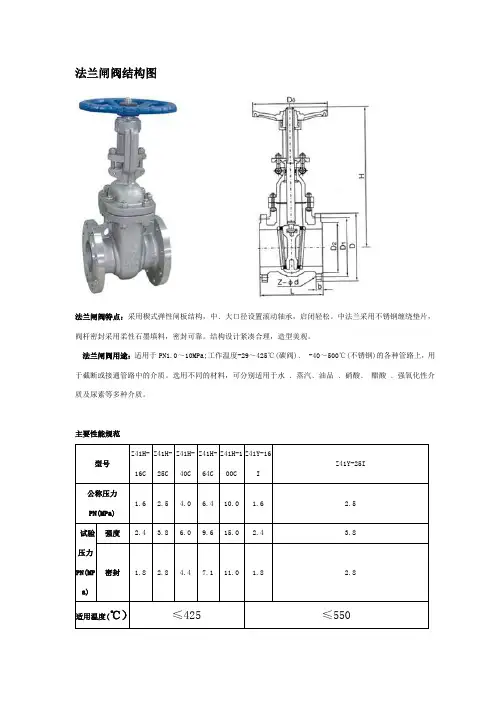

闸阀结构图

合集下载

球阀、闸阀、截止阀……还在傻傻分不清楚?让这篇图文来拯救你

球阀、闸阀、截止阀……还在傻傻分不清楚?让这篇图文来拯救你

球阀、闸阀、截⽌阀……还在傻傻分不清楚?让这篇图⽂来拯救你

作为⼯程⼈员特别是管道安装新从业⼈员,

经常会碰到⼀个问题,那就是⾯对各种球

阀、闸阀、蝶阀、截⽌阀、旋塞阀等等傻傻

分不清楚,从⽽在施⼯现场闹了很多笑话,

那么怎样才能避免这种情况的发⽣呢?今天

就让“⼩张谈施⼯”带⼤家详细了解和认识这

些阀门的⼀些基础知识。

阀门的通⽤分类法:

通⽤分类法:既按原理、作⽤⼜按结构划分,是⽬前国际、国内最常⽤的分类⽅法。

⼀般分:闸阀、截⽌阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、⽌回阀、

减压阀、安全阀、疏⽔阀、调节阀、底阀、过滤器、排污阀等。

阀门的符号:

为了便于认识选⽤,每种阀门都有⼀个特定的型号,以说明阀门的类别、驱动⽅式、连接⽅

式、结构形式、密封⾯和衬⾥材料、公称压⼒及阀体材料,阀门的型号由七个单元组成,按下

列顺序编制。

举个栗⼦:

常见阀门结构及应⽤

⼀、球阀:球阀是由旋塞阀演变⽽来。它具有相同的启闭动作,不同的是阀芯旋转体不是塞⼦⽽是球体。当球旋转90度时,在进、出⼝处应全部呈现球⾯,从⽽截断流动。

球阀的种类:

球阀的结构:

浮动式球阀

对开式固定球阀(⼤⼝径)

球阀的特点:

球阀在管路中主要⽤来做切断、分配和改变介质的流动⽅向。它具有以下优点:

1.结构简单、体积⼩、重量轻,维修⽅便。

2. 流体阻⼒⼩,紧密可靠,密封性能好。

3.操作⽅便,开闭迅速,便于远距离的控制。

4.球体和阀座的密封⾯与介质隔离,不易引起阀门密封⾯的侵蚀。

5.适⽤范围⼴,通径从⼩到⼏毫⽶,⼤到⼏⽶,从⾼真空⾄⾼压⼒都可应⽤。

⼆、闸阀:闸阀是指启闭体(阀板)由阀杆带动阀座密封⾯作升降运动的阀门,可接通或截断流体的通道。当阀门部分开启时,在闸板背⾯产⽣涡流,易引起闸板的侵蚀和震动,也易损坏阀座密封⾯,修理困难。闸阀通常适⽤于不需要经常启闭,⽽且保持闸板全开或全闭的⼯况。不适⽤于作为调节或节流使⽤。

常用阀门图例

常用阀门图例

液位阀

当液位达到一定高度以后,液体的压力增大到液位阀弹簧的耐受能力,阀打开,液体被释放。这就是工作原理。用途是:按照工艺需要释放液体,或者保护液位不超过设定高度.

单流阀

它的作用是防止管道内的介质倒流,起到保护阀组或泵等管道设施的安全。所以排在前面。

手把对夹蝶阀

对夹蝶阀的蝶板安装于管道的直径方向。

水流指示器

水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食品、电厂、泵等工业生产管路中,通过视窗能随时观察液体、气体、蒸汽等介质的浑浊度且计量介质流动速度反应情况,是保障正常生产保证产品质量不可缺少的管道附件之一。其连接方式包括螺纹式;法兰式;焊接式。水流指示器也可用于自动喷水灭火系统,它可以安装

在主供水管或横杆水管上,给出某一分区域小区域水流动的电信号,此电信号可送到电控箱,但通常不用作启动消防水泵的控制开关。电动快速排气阀

排气阀应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气,而且空气的溶解度随着温度的升高而减少,这样水在循环的过程中气体逐渐从水中分离出来,并逐渐聚在一起形成大的气泡甚至气柱,因为有水的补充,所以经常有气体产生。

信号阀

对于自动喷淋中,水流指示器前宜设信号阀。

ZSDF型消防信号蝶阀:用途:ZSDF型消防信号蝶阀的顶部设有阀门启闭电信号装置,当阀门被误关闭25%(全开度的4/1)时,电信号装置便输出被误关闭的信号到消防控制中心。所以此蝶阀是消防自动喷水灭火系统的最佳配套产品。结构特点及工作原理:该蝶阀的电信号装置设计蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在精密全封闭的机电装置内,设有阀门开启度机械指示和进口电气元件

阀门典型结构与工作原理

阀门典型结构与工作原理

第十八页,共50页。
闸阀分类
楔式闸板闸阀
使用条件或要求密封性能可靠,在高压、高压截止(压差大)、 低压截止(压差小)、低噪声、有气穴和汽化现象、高温介质、低 温(深冷)时,推荐使用楔式闸阀。
优点:
提高密封性能,即能实现对高介质压力密封,又适应于低介质压 力密封。
闸板在关闭之前不及阀座磨擦,从而减少密封面磨损。 缺点: 密封面易夹杂流动介质中固体颗粒; 阀杆的热膨胀可能使密封面产生过载; 闸板不能设置导流孔。
第四页,共50页。
阀门常用零部件名称术语
※阀体(body)
及管道直接连接,并控制介质流动方向的阀门承压零件。
直通式
角式
直流式
第五页,共50页。
阀门常用零部件名称术语
※阀盖(bonnet,cover,cap,lid)
及阀体相连并及阀体构成压力腔的主要零件
阀盖图例
并非所有的阀门都有阀盖
第六页,共50页。
第二十页,共50页。
闸阀分类
平行式闸板闸阀特点
弹性浮动的阀座及闸板在启闭过程中始终相互帖合,擦拭 介质中的颗粒物质。
优点: 流体阻力小
带导流孔可起清管作用 不会因为阀杆热伸长而导致过载。 缺点:
当介质压力较低时,金属密封面的密封力不足以达到满意的密封性能 ;
当介质压力高时,经常启闭可能使密封面磨损过大;

闸阀组合节点图

闸阀组合节点图

【1】闸阀组合节点图

【2】总说明

【2.1】设计依据

《室外给水设计规范》GB50013

《室外给水排水和燃气热力工程抗震设计规范》GB50032 《给水排水工程管道结构设计规范》GB50332

《给水排水工程构筑物结构设计规范》GB50069

《给水排水管道工程施工及验收规范》GB50268

《混凝土结构设计规范》GB50010

《建筑地基基础设计规范》GB50007

《砌体结构设计规范》GB50003

《给水排水构筑物施工及验收规范》GBJ141

《砌体工程施工质量验收规范》GB50203

《建筑地基基础工程施工质量验收规范》GB50202

《公路桥涵设计通用规范》JTGD60

【2.2】编制内容及技术条件

【2.2.1】立式闸阀井及安装

1、闸阀直径:DN50~600;型号:SZ45T-10、SZ45T-16、SZ45X-10、SZ45X-16。

2、结构形式:砖砌圆形井、钢筋混凝土矩形井。

3、闸阀开闭均为地面操作。

4、管顶覆土深度:H≤3000mm。

【2.2.2】蝶阀井及安装

1、蝶阀直径:

DN100~200、PN=0.6、1.0、1.6MPa;

DN250~1800、PN=0.6、1.0MPa

2、蝶阀传动方式:蜗杆、正齿轮、锥齿轮。

3、结构形式:砖砌圆形井、钢筋混凝土矩形井。

4、管顶覆土深度:H≤3000mm。

5、蝶阀开闭均为地面操作。

6、蝶阀井的设计原则:

(1)蝶阀井分立式蝶阀井(DN100~200,PN=0.6、1.0、1.6MPa;DN250~1800,PN=0.6、1.0MPa)和卧式蝶阀井(DN450~1800,PN=0.6、1.0MPa)阀梃向上对着人孔或操作孔,开闭采用闸钥匙或开闸机,当管顶覆土深度大于最小覆土深度Hm时,可选用带加长杆的产品。

闸阀-典型结构与工作原理

闸阀-典型结构与工作原理

阀门常用零部件名称术语
§1
阀门常用零部件名称术语
主要介绍常见的各种阀门零件,包括阀体、阀盖、阀座、
启闭件、阀杆、支架、阀杆螺母、填料及填料函、填料压盖、 上密封座等零件。
以闸阀的一种常见典型结构为例,对阀门零部件名称术
语进行介绍。
阀门常用零部件名称术语 闸阀的一种常见典型结构
手轮 handwheel
闸阀的典型外观结构图
闸阀典型结构
钢制闸阀
Class150闸阀 的典型结构
特点: ·阀体中腔采用 扁形结构(方形)
闸阀典型结构
Class150闸阀三维设计图
闸阀典型结构
钢制闸阀
Class300钢制闸阀 的典型外观结构
闸阀典型结构
钢制闸阀
PN16钢制闸阀的典型结构
闸阀典型结构
低温闸阀
• 低温闸阀的典型结构
及外界环境条件较差的场合。
闸阀分类
◆闸阀其他分类方法
(在阀门概述中已进行介绍)
• 按阀体材料的成型方式分类:铸造闸阀、锻造闸阀; • 按用途分类:低温闸阀、电站高温高压闸阀、核电闸 阀等等。 • 按主要参数分类(公称压力、公称尺寸、工作温度) • 按连接形式分类 • 按驱动方式分类
※闸阀典型结构
闸阀分类
◆按阀杆的形式分类
分明杆闸阀和暗杆闸阀 (定义见GB/T 21465—2008 )

常见阀门结构原理_图文

常见阀门结构原理_图文

常见阀门的安装
阀门安装的一般要求 (1)法兰式螺纹连接的阀门应在关闭状态下进行。 (2)焊接阀门与管道焊接时要用氩弧焊打底,以保证其内部光洁平整。焊接时,阀门应处在开启
状态,以防局部过热变形。焊接高压注水阀门时要把阀体打开,把胶皮垫圈挑出,防止胶圈 被烫坏。 (3)安装阀门前,应根据介质流动方向,确定其安装方向。 (4)安装在水平管道上的阀门,要垂直向上,水平向上或向下倾斜45°,其中心线要尽量取齐。 (5)安装铸铁阀门(黑色、银色)时,须防止强力连接或受力不均引起损坏。
手轮 传动机构 阀杆
蝶板 阀体
常见阀门种类和特点
4.球阀
球阀的工作原理是靠旋转阀恋来使阀门畅 通或闭塞。球阀开关轻便, 体积小, 可以做成 很大口径, 密封可靠, 结构简单, 维修方 便, 密封面与球面常在闭合状态, 不易被介 质 冲蚀, 在各行业得到广泛的应用强。
球阀的特点:
(1)结构简单、体积小、重 量轻,维修方便。
1 (2) 3
4
5
67
阀门类 型
驱动方 式
连接方 式
结构形 式
密封或 衬里材

公称压 阀体材


1 (2) 3
4
5
67
阀门类型
Z:闸 阀 J: 截止阀 X:旋塞阀 H:止回阀 Y:减压阀 A:安全阀 Q:球阀 D:蝶阀

暗杆明杆闸阀结构图,暗杆明杆闸阀的区别

暗杆明杆闸阀结构图,暗杆明杆闸阀的区别

暗杆明杆闸阀结构图,暗杆明杆闸阀的区别

明杆闸阀与暗杆闸阀从传动的方式不同来讲,明杆闸阀是手轮带动螺母原地旋转,阀杆直线升降,完成开关;暗杆闸阀是手轮带动阀杆旋转,闸板内有螺纹(相当是螺母)做上下运动,完成开关。

闸阀结构原理:

一,暗杆闸阀结构:阀杆螺母在阀体内,与介质直接接触。开闭闸板时,用旋转阀杆来实现。

二,明杆闸阀结构:阀杆螺母在阀盖或支架上,开闭闸板时,用旋转阀杆螺母来实现阀杆的升降。

明杆闸阀与暗杆闸阀的区别:

1、明杆闸阀能看见丝杆,而暗杆的却看不见丝杠;

2、明杆闸阀是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣;暗杆闸阀在开关时方向盘与阀杆是连接在一起相对不动的,它是通过阀杆在固定点转动来带动阀瓣向上提升和向下来完成启闭的;

3、暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转动动,闸板在阀体内升降;明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,可根据阀杆的运动方向和位置直观地判断闸板启闭和位置;

4、暗杆闸阀的高度尺寸较小;明杆闸阀要求有较大的安装空间;

5、明杆闸阀的结构对阀杆的润滑有利,开闭程度明显;暗杆闸阀的阀杆螺纹不仅无法润滑,而且直接接受介质侵蚀,容易损坏,因此,明杆闸阀运用更为广泛。

十五种常用阀门结构及工作原理(带示意图)

十五种常用阀门结构及工作原理(带示意图)

阀门有哪些种类?其结构及工作原理在这里给大家分类总结:

1.截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。

一、闸阀

靠阀板的上下移动,控制阀门开度。阀板象是一道闸门。闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。国内生产闸阀的厂家比较多,连接尺寸也大多不统一。

性能特点:

优点:

1、流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2、启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直。

3、高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

闸板阀检修步骤方法

闸板阀检修步骤方法

闸板阀检修步骤方法

简介 1.1

用于汽水油管道,以开启和关闭道路,不允许作节流用。闸阀按门杆螺纹位置分为明杆闸阀和暗杆闸阀,按闸板结构,分为平行式闸阀,楔式闸阀。楔式闸阀分为单闸板,双闸板阀,闸阀结构图如图6所示。

闸板阀结构图 1

图闸板阀检修(以楔式双闸阀为例) 1.2

闸阀解体 1.2.1.1.1

把阀门上保温层和各种杂物清理吹扫干净,适当开1.2.1.1.2 启阀门。

在各连接法兰部位做好相对位置和开度方向拆装记1.2.1.1.3 号。.

拆盘根压兰螺栓,清除盘根,拆除阀盖连接螺栓,用1.2.1.1.4 起吊工具将阀盖吊下,取下阀瓣,注意防止损坏阀瓣密封面,标记安装方向,阀杆螺母部分待解体检查。

清理阀体内部,检查阀座接合面,将解体的阀门用盖1.2.1.1.5 板盖好,防止落入脏物。

将阀瓣框上夹板解体,取出左右阀瓣。保管好内部1.2.1.1.6 的方向顶及垫片,测量垫片总厚度并做好记录。

旋下门杆,取下盘根压兰及垫圈。 1.2.1.1.7

拆锁母,依次取下手轮、螺纹套筒、平面轴承。 1.2.1.1.8

阀门各部的检查修理 1.2.1.1.9

对双闸阀应检查万向顶球面无形变,无磨损,双闸1.2.1.1.10 板与门座应吻合、严密,复装放入门内门座上时,若接触过紧过松可在万向顶球面的平面一端利用垫片加以调整。

对单闸板阀,如密封面损坏,应进行堆焊,研磨处1.2.1.1.11 理达到要求。

闸阀的复装 1.2.1.1.12

平面轴承加黄油,在门架上依次组装平面轴承、螺1.2.1.1.13 纹套筒、键、手轮,锁紧锁母。

闸阀基本结构

闸阀基本结构

闸阀基本结构

闸阀,又称为闸板阀,是一种用于截断管路中介质流动的阀门。其基本结构主要包括以下零部件:

闸板(Gate):闸阀的关键部件,是阀门启闭的关键组成部分。它是一个圆盘状的零件,沿着阀杆的升降方向进行运动。根据结构形式,闸板可以分为平行式和楔式两种。

平行式闸板:两个工作面相互平行,适用于平行式单闸板和平行式双闸板。密封面与阀体通道中心线垂直。

楔式闸板:两个工作面呈一定的倾斜角度,密封面与垂直中心线成一角度。楔式闸板包括楔式单闸板、弹性闸板和楔式双闸板。

闸座(Seat):与闸板配合,通常镶嵌有耐磨耐蚀的金属材料,确保密封性能。

阀杆(Stem):阀杆是连接手动操作装置或自动传动装置的组件,通过阀杆的升降运动来实现闸板的启闭。

阀体(Body):闸阀的主体,用于安装阀盖或支架、固定阀座、连接管道。阀体内的通道形状根据不同压力和流量要求而设计,可为圆形、椭圆形或带缩口的形式。

阀盖或支架(Bonnet):与阀体形成耐压空腔,上部有填料函,支承阀杆与传动装置等零部件。

填料函(Stuffing Box):容纳填料,并通过填料压盖将填料压紧,起到密封作用。

填料压盖(Gland):通过螺栓和螺母将填料紧密压紧,确保填

料在高压条件下的密封性能。

手轮或传动装置(Handwheel or Actuator):用于手动操作或通过电力、气力、液力传动来实现闸阀的启闭。

以上是闸阀的基本结构组成,其种类和结构形式可以根据实际使用要求进行选择。闸阀的结构特点包括流体阻力小、启闭阻力小、介质流动方向不受限制等,但同时也存在着启闭时间长、结构复杂等特点。根据不同的工况和需求,选择合适的闸阀结构类型具有重要意义。
