气体(CH4、 N2O 和 CO2) ——气相色谱法分析系统各气体分析流程

气体(CH4、 N2O 和 CO2) ——气相色谱法分析系统各气体分析流程

T/LCAA XXX—XXXX8附录A(资料性附录)气体(CH4、N2O和CO2)——气相色谱法分析系统各气体分析流程本系统中V1-V4共4个两位阀,驱动汽缸的气路与电路(图A.1)。

色谱开关量1处于OFF位置时,S1为不通电状态,压缩空气从S1入口处(IN)进,从N.O(常开-Normal Open)口出,然后分成两路,分别进入V1和V3汽缸的B口,此时汽缸活塞被推至A位(实线),即V1和V3处于样品填装状态;当色谱开关量转换到ON,四通电磁阀通以120V电压,N.C(常闭-Normal Close)打开,N.O关闭,压缩空气的流动方向改变为IN→N.C→V1、V3汽缸的A口,此时,活塞被压回B位,活塞上方的空气经V1汽缸B→S1的N.O→放空,即V1和V3处于样品分析状态。

电磁阀开关电源由GC外部事件板提供,开关量的时间程序可以通过装在计算机中的色谱软件编写,也可以直接在色谱仪面板上输入。

图A.1气体分析系统T/LCAA XXX —XXXX9A.1甲烷(CH 4)分析流程如图A.1,首先使六通阀1(V 1)处于样品装填位置(A 位),此时V 1的阀孔2→3、4→5、6→1两两相通。

用注射器将样气从进样口(I 1)推入V 1,样气经V 1阀孔1→6充满定量管L 1,经V 1阀孔3→2,最终经浮子流量计(FL)放空。

转动V 1使其切换到样品分析位置(B 位),此时V 1的阀孔1→2、3→4、5→6两两相通。

载气C 1从V 1的5→6通过L 1再经3→4将样品注入色谱柱1(Col 1)。

气体样品中的CH 4在Col 1中与其它成分分离后进入FID 检测。

A.2二氧化碳(CO 2)分析流程如图A.1,气体样品中CO 2进样、分离、检测的整个过程与CH 4相似,I 2、V 2、Col 2组成了CO 2分析气路,C 2为该气路的载气,最终将CO 2成分推入镍触媒转化器,在375℃高温下被H 2还原定量转化成CH 4后被FID 检测。

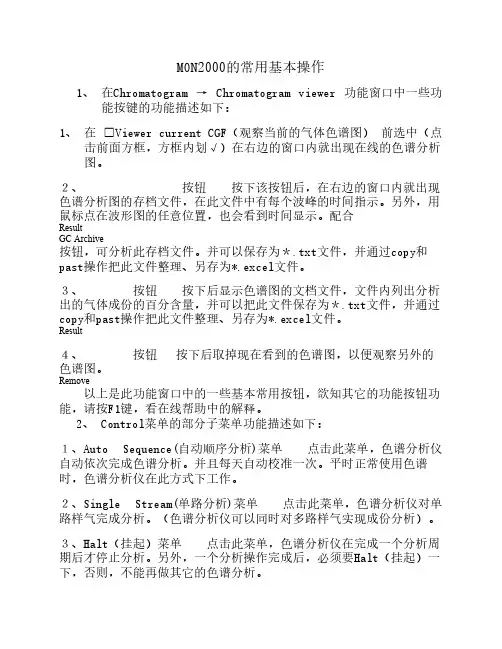

MON2000的常用基本操作

MON2000的常用基本操作

MON2000的常用基本操作1、 在Chromatogram → Chromatogram viewer 功能窗口中一些功能按键的功能描述如下:1、 在 □Viewer current CGF(观察当前的气体色谱图) 前选中(点击前面方框,方框内划√)在右边的窗口内就出现在线的色谱分析图。

2、 按钮 按下该按钮后,在右边的窗口内就出现色谱分析图的存档文件,在此文件中有每个波峰的时间指示。

另外,用鼠标点在波形图的任意位置,也会看到时间显示。

配合 ResultGC Archive按钮,可分析此存档文件。

并可以保存为*.txt文件,并通过copy和past操作把此文件整理、另存为*.excel文件。

3、 按钮 按下后显示色谱图的文档文件,文件内列出分析出的气体成份的百分含量,并可以把此文件保存为*.txt文件,并通过copy和past操作把此文件整理、另存为*.excel文件。

Result4、 按钮 按下后取掉现在看到的色谱图,以便观察另外的色谱图。

Remove以上是此功能窗口中的一些基本常用按钮,欲知其它的功能按钮功能,请按F1键,看在线帮助中的解释。

2、 Control菜单的部分子菜单功能描述如下:1、Auto Sequence(自动顺序分析)菜单 点击此菜单,色谱分析仪自动依次完成色谱分析。

并且每天自动校准一次。

平时正常使用色谱时,色谱分析仪在此方式下工作。

2、Single Stream(单路分析)菜单 点击此菜单,色谱分析仪对单路样气完成分析。

(色谱分析仪可以同时对多路样气实现成份分析)。

3、Halt(挂起)菜单 点击此菜单,色谱分析仪在完成一个分析周期后才停止分析。

另外,一个分析操作完成后,必须要Halt(挂起)一下,否则,不能再做其它的色谱分析。

4、Calibration(校准)菜单 点击此菜单,对色谱分析仪实行校准。

5、Baseline run( 基线校准)菜单 点击此菜单,实现对色谱分析仪的基线校准功能。
