电子教案模板————集成与非门电路
数电教案05集成与非门电路
柳州铁道职业技术学院教师备课教案首页
图1 74LS00四二输入与非门的逻辑电路结构及外引线分布图该集成块内含有四个二输入端与非门，共用一个电源U CC（引脚14
共用一个接地点GND（引脚7）。
图中A、B为各门的输入端，Y为输出端，
表1 常用集成TTL与非门电路
型
逻辑功能
号
74LS00 四—2输入与非门
74LS10 三—3输入与非门
74LS20 三—4输入与非门
74LS30 8输入与非门
图2 多余输入端的处理
图3 电源滤波示意图）严禁带电操作。
要在电路切断电源以后，方可插拔和焊接集成电路块，否则容易引起电路块的损坏。
《电子技术基础与技能》教案集成逻辑门电路

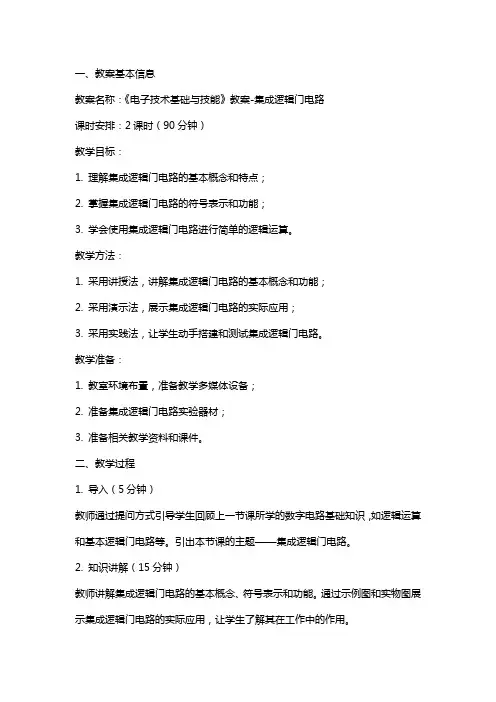

一、教案基本信息教案名称：《电子技术基础与技能》教案-集成逻辑门电路课时安排：2课时（90分钟）教学目标：1. 理解集成逻辑门电路的基本概念和特点；2. 掌握集成逻辑门电路的符号表示和功能；3. 学会使用集成逻辑门电路进行简单的逻辑运算。
教学方法：1. 采用讲授法，讲解集成逻辑门电路的基本概念和功能；2. 采用演示法，展示集成逻辑门电路的实际应用；3. 采用实践法，让学生动手搭建和测试集成逻辑门电路。
教学准备：1. 教室环境布置，准备教学多媒体设备；2. 准备集成逻辑门电路实验器材；3. 准备相关教学资料和课件。
二、教学过程1. 导入（5分钟）教师通过提问方式引导学生回顾上一节课所学的数字电路基础知识，如逻辑运算和基本逻辑门电路等。
引出本节课的主题——集成逻辑门电路。
2. 知识讲解（15分钟）教师讲解集成逻辑门电路的基本概念、符号表示和功能。
通过示例图和实物图展示集成逻辑门电路的实际应用，让学生了解其在工作中的作用。
3. 实践操作（20分钟）学生分组进行实验，动手搭建和测试集成逻辑门电路。
教师巡回指导，解答学生在实验过程中遇到的问题。
4. 课堂互动（10分钟）学生相互讨论集成逻辑门电路的应用场景，分享实验心得。
教师提问，检查学生对集成逻辑门电路的理解程度。
5. 总结与布置作业（5分钟）教师对本节课的内容进行总结，强调集成逻辑门电路的重要性和应用价值。
布置课后作业，要求学生绘制集成逻辑门电路图并分析其功能。
三、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学方法和策略。
关注学生在实践操作中遇到的问题，为下一节课的教学做好准备。
四、课后作业1. 绘制集成逻辑门电路图；2. 分析集成逻辑门电路的功能；3. 查阅资料，了解集成逻辑门电路在实际应用中的案例。
五、教学评价1. 学生对集成逻辑门电路的基本概念和功能的掌握程度；2. 学生在实践操作中运用集成逻辑门电路的能力；3. 学生对集成逻辑门电路应用场景的分析和讨论情况。
与非门作为与门、非门教案示例
与非门作为与门、非门教案示例教案名称：组合逻辑电路：与门、非门教学目标：1. 理解与门的基本原理和功能；2. 理解非门的基本原理和功能；3. 学会使用与门和非门设计并实现简单的逻辑电路；4. 培养学生的逻辑思维和创造力。
教学准备：1. PowerPoint或白板；2. 与门和非门的实物模型或图片。
教学过程：1. 引入（5分钟）：- 分享为什么需要逻辑门，以及逻辑门的应用领域；- 介绍与门和非门的基本概念和功能。
2. 理论讲解（10分钟）：- 解释与门的功能：只有当所有输入端同时为高电平时，输出端才为高电平，否则为低电平；- 解释非门的功能：将输入端的高电平反转为低电平，低电平反转为高电平。
3. 示例解析（15分钟）：- 给出一个简单的与门示例，如A与B的输出连接到与门的两个输入端，输出连接到LED灯；- 解析A和B的不同输入情况下的输出结果；- 让学生自己思考和解答一些问题，如什么情况下会使与门输出低电平，如何改变输入以得到期望的输出等。
4. 实践操作（20分钟）：- 分发与门、非门的实物模型或图片给学生；- 要求学生配对或小组合作，使用与门和非门组合，设计并实现一个逻辑电路；- 让学生分享他们的设计，与全班共同讨论。
5. 总结（5分钟）：- 请学生简要总结与门和非门的原理和功能；- 强调逻辑门在电子电路和计算机中的重要性。
6. 作业（自主学习）：- 要求学生自主学习进一步了解逻辑门的种类和应用，以及相关的逻辑设计原则和方法。
教学延伸：1. 根据学生的实际能力和兴趣，可以引入其他逻辑门的讲解和实践；2. 引导学生进行更复杂的逻辑电路设计，如多个逻辑门的组合等。
评估方式：1. 在实践操作中观察学生的参与度和操作能力；2. 在小组讨论中观察学生的合作能力和逻辑思维；3. 通过作业中学生的表现评估他们的理解和独立学习能力。
非门、与非门教案示例
非门、与非门教案示例非门、与非门教案示例非门、与非门教案示例（一）教学目的1．初步认识非门的开关条件及其应用。
2．初步认识与非门的开关条件及其应用。
（二）实验器材T065或74LS00型二输入端四与非门集成电路1块、GD55—2型发光二极管1只、100欧定值电阻1只、玩具小电动机一个、液体传感器1个、蜂鸣器1个、光敏电阻1个、常开按钮开关1个、手电筒1只。
（三）教学过程1．复习问：什么是门电路？（是起开关作用的集成电路）问：与门有几个输入端？几个输出端？（两个输入端，一个输出端。
）问：与门是如何实现开关作用的？（在与门的两个输入端都是高电位时，输出端是高电位，此时与门起闭合电路的作用；在与门的一个输入端是低电位或两个输入端都是低电位时，输出端是低电位，此时与门起打开电路的作用。
）问：与门的两个输入端是空着时，输出端是高电位还是低电位？（高电位。
）2．进行新课(1)非门和它接入电路的情形我们再学一种门电路，叫做非门。
板书：（第四节非门）大家看课本中的图15—21。
甲图就是一个非门，它有几个输入端？几个输出端？（一个输入端，一个输出端。
）乙图是非门接入电路中的情形，下面我们就照这个图连接电路，看输入端空着时，发光二极管发不发光。
演示实验：照课本图15—21乙连接电路，使输入端空着，让学生观察发光二极管发不发光。
学生回答不发光后，教师说明：输入端空着时，是高电位，这时二极管不发光，说明输出端是低电位。
接着请学生做将输入端接高电位，再接低电位的实验，将对应的输出端的电位高低填入课本上图15—21下面的表中。
学生做完实验后，师生共同总结，同时板书：（非门输出端的电位高低跟输入端相反。
空着的'输入端是高电位。
）(2)非门的应用①应用非门的基本电路在黑板上画出如课本图15—22的电路，说明这就是应用非门的基本电路。
当非门的输入端和低电位间的开关接通时，输入端是低电位，输出端是高电位，用电器开始工作。
下面我们用液体传感器代替开关，就能看到非门是很有实用价值的开关。
与非门作为与门非门教案示例
与非门作为与门非门教案示例教学目标：1.了解与门和非门的基本概念和工作原理。
2.掌握与门和非门的真值表和逻辑符号表示法。
3.能够设计与门和非门电路。
4.理解与门和非门在数字电路中的应用。
教学内容：一、引入与门和非门的概念（15分钟）1.通过示意图和简单的例子引入与门和非门的概念，解释它们的基本作用和功能。
2.讨论与门和非门在现实生活中的应用，如计算机、电子器件等。
二、讲解与门的工作原理（20分钟）1.介绍与门的输入、输出和真值表。
2.通过示例解释与门的工作原理，包括输入端和输出端的关系。
3.使用逻辑符号表示与门的输入、输出关系。
三、讲解非门的工作原理（20分钟）1.介绍非门的输入、输出和真值表。
2.通过示例解释非门的工作原理，包括输入端和输出端的关系。
3.使用逻辑符号表示非门的输入、输出关系。
四、设计与门和非门电路（30分钟）1.讲解与门和非门的电路图示例。
2.通过示例解释与门和非门的电路设计步骤，包括确定输入、输出端口和电路元件的选择。
3.让学生根据给定的输入和输出需求设计与门和非门电路。
五、与门和非门在数字电路中的应用（25分钟）1.讲解与门和非门在数字电路中的基本应用。
2.通过示例解释与门和非门在数字电路中的工作和作用，如与非门的作用是将输入信号取反。
3.让学生根据给定的数字电路需求，应用与门和非门设计数字电路。
六、应用扩展（15分钟）1.让学生思考如何应用与门和非门设计更复杂的数字电路，如加法器、译码器等。
2.引导学生在计算机科学中的实际应用中思考与门和非门的重要性和作用。
3.让学生进行小组讨论，分享自己的思考和观点。
七、总结与评价（15分钟）1.让学生对与门和非门的工作原理、电路设计和应用进行总结。
2.让学生回答与门和非门在数字电路中的作用和意义。
3.评价学生对与门和非门的理解和掌握程度。
教学方法：1.引入与门和非门的概念时采用示意图和简单的例子进行解释，直观易懂。
2.在讲解与门和非门的工作原理时，通过示例和真值表来帮助学生理解。

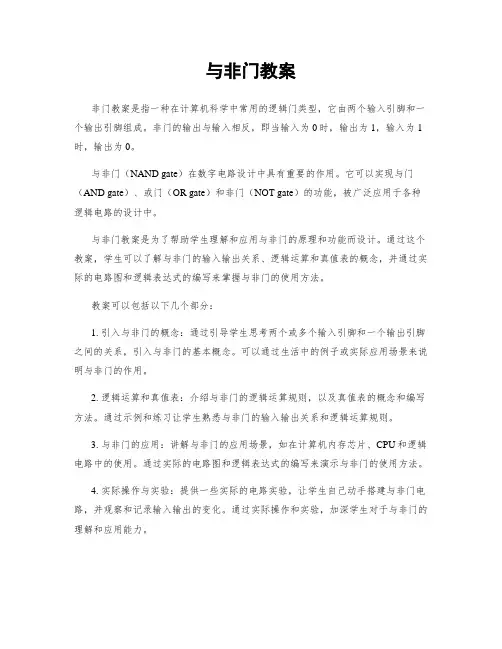

与非门教案
