集成逻辑门电路及应用与门非门与非门

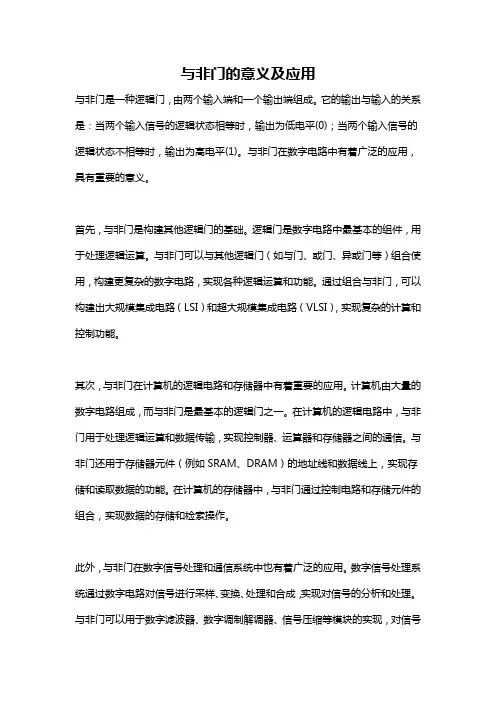

与非门的意义及应用
与非门的意义及应用与非门是一种逻辑门，由两个输入端和一个输出端组成。
它的输出与输入的关系是：当两个输入信号的逻辑状态相等时，输出为低电平(0)；当两个输入信号的逻辑状态不相等时，输出为高电平(1)。
与非门在数字电路中有着广泛的应用，具有重要的意义。
首先，与非门是构建其他逻辑门的基础。
逻辑门是数字电路中最基本的组件，用于处理逻辑运算。
与非门可以与其他逻辑门（如与门、或门、异或门等）组合使用，构建更复杂的数字电路，实现各种逻辑运算和功能。
通过组合与非门，可以构建出大规模集成电路（LSI）和超大规模集成电路（VLSI），实现复杂的计算和控制功能。
其次，与非门在计算机的逻辑电路和存储器中有着重要的应用。
计算机由大量的数字电路组成，而与非门是最基本的逻辑门之一。
在计算机的逻辑电路中，与非门用于处理逻辑运算和数据传输，实现控制器、运算器和存储器之间的通信。
与非门还用于存储器元件（例如SRAM、DRAM）的地址线和数据线上，实现存储和读取数据的功能。
在计算机的存储器中，与非门通过控制电路和存储元件的组合，实现数据的存储和检索操作。
此外，与非门在数字信号处理和通信系统中也有着广泛的应用。
数字信号处理系统通过数字电路对信号进行采样、变换、处理和合成，实现对信号的分析和处理。
与非门可以用于数字滤波器、数字调制解调器、信号压缩等模块的实现，对信号进行数字化处理。
通信系统中，与非门用于信号编码和解码、时钟同步、信号传输等模块的构建，保证信号的正确传输和解析。
此外，与非门还在密码学中有着重要的应用。
与非门可以用于构建加密算法和安全通信系统，实现数据的加密和解密。
通过结合与非门和其他逻辑门，可以实现各种复杂的加密算法和协议，保护数据的安全性和完整性。
与非门在密码学中的应用将数字电路和信息安全相结合，为数据的保护提供了重要的技术支持。
总之，与非门作为一种基本的逻辑门，具有重要的意义和广泛的应用。
它不仅是构建其他逻辑门和数字电路的基础，还在计算机、数字信号处理、通信系统和密码学中发挥着重要的作用。
ttl集成逻辑门的功能与参数测试实验原理
ttl集成逻辑门的功能与参数测试实验原理一、功能ttl（Transistor-Transistor Logic）集成逻辑门是一种常用的数字逻辑门，可以实现各种逻辑功能。
常见的ttl逻辑门包括与门、或门、非门、与非门、或非门、异或门等。
这些逻辑门可以通过不同的输入信号产生不同的输出信号，实现数字电路中的逻辑运算。
ttl集成逻辑门的主要功能是实现数字信号的逻辑运算。
通过将多个逻辑门组合起来，可以构建复杂的数字电路，实现各种复杂的逻辑运算和功能。
二、参数测试为了保证ttl集成逻辑门的正常工作，需要对其参数进行测试。
主要包括以下几个方面：1. 电压参数测试：测试输入电压的范围和输出电压的稳定性。
输入电压必须在规定的范围内才能正常工作，而输出电压需要保持稳定，以确保正常的逻辑运算。
2. 时序参数测试：测试输入信号的上升沿和下降沿的时间，以及输出信号的延迟时间。
这些参数对于数字电路的时序要求非常重要，需要保证信号的传输和处理能够在规定的时间内完成。
3. 功耗测试：测试逻辑门的功耗情况，包括静态功耗和动态功耗。
功耗的大小直接影响数字电路的能耗和散热情况，需要在合理范围内进行控制。
4. 噪声测试：测试逻辑门的噪声情况，包括输入噪声和输出噪声。
噪声对数字电路的稳定性和可靠性有很大影响，需要进行合理的噪声控制和抑制。
三、实验原理ttl集成逻辑门的实验原理主要涉及到晶体管的工作原理和数字电路的逻辑运算原理。
1. 晶体管的工作原理：ttl集成逻辑门中使用的是双极性晶体管（BJT），它由三层半导体材料组成。
晶体管通过控制输入电流的大小来控制输出电流的开关状态，从而实现逻辑运算。
2. 数字电路的逻辑运算原理：ttl集成逻辑门通过将多个晶体管组合在一起，形成逻辑电路。
输入信号经过逻辑门的处理，根据不同的逻辑关系产生相应的输出信号。
例如，与门的输出信号为两个输入信号的逻辑与运算结果，或门的输出信号为两个输入信号的逻辑或运算结果。
与非门逻辑功能测试及组成其它门电路
实验3.2与非门逻辑功能测试及组成其它门电路一、实验目的：1.熟悉THD-1型(或Dais-2B型)数电实验箱的使用方法。
2.了解基本门电路逻辑功能测试方法。
3.学会用与非门组成其它逻辑门的方法。
二、实验准备：1.集成逻辑门有许多种，如：与门、或门、非门、与非门、或非门、与或非门、异或门、OC门、TS门等等。
但其中与非门用途最广，用与非门可以组成其它许多逻辑门。
要实现其它逻辑门的功能，只要将该门的逻辑函数表达式化成与非-与非表达式，然后用多个与非门连接起来就可以达到目的。
例如，要实现或门Y=A+B, 根据摩根定律，或门的逻辑函数表达式可以写成：Y= A歹，可用三个与非门连接实现。
集成逻辑门还可以组成许多应用电路，比如利用与非门组成时钟脉冲源电路就是其中一例，它电路简单、频率范围宽、频率稳定。
2.集成电路与非门简介：74LS00是“TTL系列”中的与非门，CD4011是“CMOS系列”中的与非门。
它们都是四-2输入与非门电路，即在一块集成电路内含有四个独立的与非门。
每个与非门有2个输入端。
74LS00芯片逻辑框图、符号及引脚排列如图3.2.1(a)、(b)、(c)所示。
CD4011芯片引脚排列如图3.2.2所示。
(a) (c)图1-1 74LS00芯片逻辑图3、2.［辑符号、及引脚排列与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出才是低电平(即有“0”得“1”，全“1”得“0”)。
其逻辑函数表达式为：r = A^B。
TTL电路对电源电压要求比较严，电源电压Vcc只允许在+5V±10%的范围内工作，超过5.5V将损坏器件；低于4.5V器件的逻辑功能将不正常。
CMOS集成电路是将N沟道MOS晶体管和P沟道MOS晶体管同时用于一个集成电路中，成为组合两种沟道MOS管性能的更优良的集成电路。
CMOS电路的主要优点是：(1).功耗低，其静态工作电流在10-9A数量级，是目前所有数字集成电路中最低的，而TTL器件的功耗则大得多。

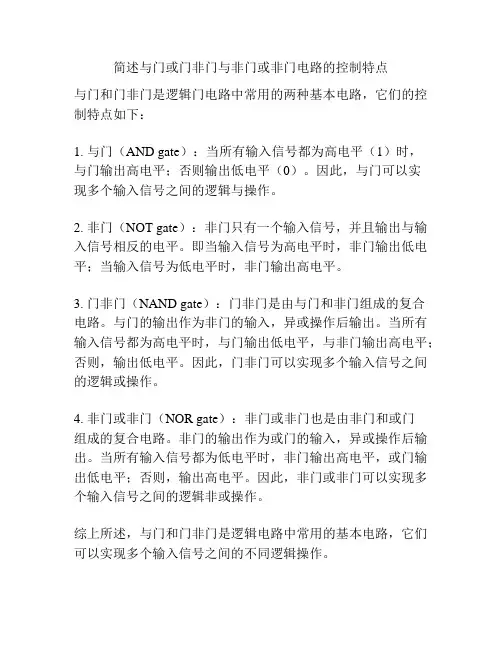

简述与门或门非门与非门或非门电路的控制特点
简述与门或门非门与非门或非门电路的控制特点
与门和门非门是逻辑门电路中常用的两种基本电路，它们的控制特点如下：
1. 与门（AND gate）：当所有输入信号都为高电平（1）时，
与门输出高电平；否则输出低电平（0）。
因此，与门可以实
现多个输入信号之间的逻辑与操作。
2. 非门（NOT gate）：非门只有一个输入信号，并且输出与输入信号相反的电平。
即当输入信号为高电平时，非门输出低电平；当输入信号为低电平时，非门输出高电平。
3. 门非门（NAND gate）：门非门是由与门和非门组成的复合
电路。
与门的输出作为非门的输入，异或操作后输出。
当所有输入信号都为高电平时，与门输出低电平，与非门输出高电平；否则，输出低电平。
因此，门非门可以实现多个输入信号之间的逻辑或操作。
4. 非门或非门（NOR gate）：非门或非门也是由非门和或门
组成的复合电路。
非门的输出作为或门的输入，异或操作后输出。
当所有输入信号都为低电平时，非门输出高电平，或门输出低电平；否则，输出高电平。
因此，非门或非门可以实现多个输入信号之间的逻辑非或操作。
综上所述，与门和门非门是逻辑电路中常用的基本电路，它们可以实现多个输入信号之间的不同逻辑操作。
集成逻辑门电路基本知识
集成逻辑门电路基本知识1. 引言集成逻辑门电路是现代数字电路的基础，广泛应用于计算机、通信、控制等领域。
了解集成逻辑门电路的基本知识对于理解数字电路的原理和设计至关重要。
本文将介绍集成逻辑门电路的基础概念、分类和应用。
2. 集成逻辑门电路的概述集成逻辑门电路是由多个逻辑门组成的电路，逻辑门通过控制输入端的电信号，产生特定的输出信号。
逻辑门的种类包括与门、或门、非门、与非门、或非门、异或门等。
3. 集成逻辑门电路的分类3.1 与门与门是最基本的逻辑门之一，其输入端都要为高电平时，输出端才会为高电平。
与门的符号为“&”或“∩”，常用的与门有AND、NAND等类型。
3.2 或门或门是另一种基本的逻辑门，只要输入端中有一个为高电平，则输出端为高电平。
或门的符号为“|”或“∪”，常用的或门有OR、NOR等类型。
3.3 非门非门是最简单的逻辑门之一，若输入端为高电平，则输出端为低电平；若输入端为低电平，则输出端为高电平。
非门的符号为“!”或“¬”。
3.4 异或门异或门是比较特殊的逻辑门，当输入端中只有一个为高电平时，输出端为高电平；否则，输出端为低电平。
异或门的符号为“⊕”或“≠”。
4. 集成逻辑门电路的应用集成逻辑门电路可以用于各种数字电路的设计和实现，以下是集成逻辑门电路的一些常见应用场景：4.1 逻辑运算集成逻辑门电路可以实现各种逻辑运算，例如用与门组成加法器、用异或门实现比较器等。
逻辑运算是计算机和数字电路的基础。
4.2 存储器设计存储器是计算机系统中重要的组成部分，集成逻辑门电路可以用于存储器的设计和实现。
常见的存储器包括静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）。
4.3 时序电路设计时序电路是处理与时间有关的数字信号的电路，集成逻辑门电路可以用于时序电路的设计和实现。
时序电路广泛应用于计时器、时钟、触发器等领域。
5. 总结集成逻辑门电路是数字电路中的基本组成单元，通过不同逻辑门的组合，可以实现各种逻辑运算和功能。

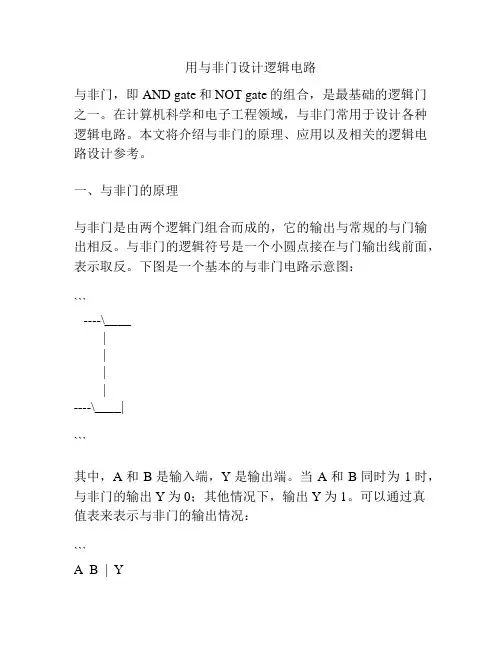

用与非门设计逻辑电路
用与非门设计逻辑电路与非门，即AND gate和NOT gate的组合，是最基础的逻辑门之一。
在计算机科学和电子工程领域，与非门常用于设计各种逻辑电路。
本文将介绍与非门的原理、应用以及相关的逻辑电路设计参考。
一、与非门的原理与非门是由两个逻辑门组合而成的，它的输出与常规的与门输出相反。
与非门的逻辑符号是一个小圆点接在与门输出线前面，表示取反。
下图是一个基本的与非门电路示意图：```----\____||||----\____|```其中，A和B是输入端，Y是输出端。
当A和B同时为1时，与非门的输出Y为0；其他情况下，输出Y为1。
可以通过真值表来表示与非门的输出情况：```A B | Y--------------0 0 | 10 1 | 11 0 | 11 1 | 0```二、与非门的应用与非门作为最基本的逻辑门之一，广泛应用于电子数字系统的设计和实现中。
以下是与非门的一些常见应用场景：1. 顺序电路设计：与非门可以用于设计和实现各种复杂的顺序电路，如触发器、计数器等。
2. 布尔代数运算：与非门可以用于进行布尔代数运算，实现逻辑运算和控制。
3. 存储器设计：与非门可以用于设计各种类型的存储器，如静态存储器、动态存储器等。
4. 控制电路设计：与非门可以用于实现各种控制电路，如时钟电路、复位电路等。
5. 状态机设计：与非门可以用于设计和实现各种状态机，实现控制和状态转换。
三、逻辑电路设计参考与非门的组合可以用于设计和实现各种逻辑电路。
以下是一些常见的逻辑电路设计参考：1. 与门电路：将两个与非门串联，即可实现与门电路。
与门电路的输出Y为1的条件是，输入A和输入B同时为1。
2. 或门电路：将两个与非门的输出线连接到另一个与非门的输入端，即可实现或门电路。
或门电路的输出Y为1的条件是，输入A和输入B至少一个为1。
3. 异或门电路：将两个与非门的输出线连接到一条线上，再将这条线连接到另一个与非门的输入端，即可实现异或门电路。
与非门、或非门、异或门逻辑表达式
一、概述逻辑门是数字电子电路中重要的组成部分，其中与非门、或非门、异或门是其中的几种类型。
它们在数字电路中起到了至关重要的作用，并且在计算机科学和工程领域有着广泛的应用。
本文将对这几种逻辑门的逻辑表达式进行详细的介绍和分析。
二、与非门(AND非门)1. 与非门的逻辑表达式与非门是由一个与门和一个反相器组成的逻辑门，其输出与输入相反。
与非门的逻辑表达式可以表示为：输出= ~(A ∧ B)，其中∧表示与操作符，~表示反相操作符。
2. 与非门的功能与非门的主要功能是输出与输入相反的逻辑结果。
当输入的A和B同时为1时，输出为0；否则输出为1。
与非门常用于数字电路中的多种逻辑功能的实现，如加法器、乘法器等。
三、或非门(OR非门)1. 或非门的逻辑表达式或非门是由一个或门和一个反相器组成的逻辑门，其输出与输入相反。
或非门的逻辑表达式可以表示为：输出= ~(A ∨ B)，其中∨表示或操作符，~表示反相操作符。
2. 或非门的功能或非门的主要功能是输出与输入相反的逻辑结果。
当输入的A和B任意一个为1时，输出为0；否则输出为1。
或非门在数字电路中常用于多种逻辑功能的实现，如单片机的输入端口、输出端口等。
四、异或门(XOR门)1. 异或门的逻辑表达式异或门是一种常用的逻辑门，其逻辑表达式可以表示为：输出= A ⊕ B，其中⊕表示异或操作符。
2. 异或门的功能异或门的主要功能是实现两个输入信号的异或运算。
当输入的A和B 不相输出为1；否则输出为0。
异或门在数字电路中有着广泛的应用，如在加法器、校验电路、数据传输等领域。
五、总结在数字电子电路中，与非门、或非门、异或门是常用的逻辑门类型，它们分别实现了与、或、异或等不同的逻辑运算。
逻辑门的逻辑表达式对于理解和设计数字电路具有重要意义，通过对逻辑门的逻辑表达式的分析和理解，可以更好地应用和设计数字电路，提高数字电路的性能和可靠性。
希望本文对读者对于与非门、或非门、异或门的逻辑表达式有所帮助。
什么是逻辑门电路逻辑门电路的注意事项
什么是逻辑门电路逻辑门电路的注意事项实现基本和常用逻辑运算的电子电路叫逻辑门电路。
那么你对逻辑门电路了解多少呢?以下是由店铺整理关于什么是逻辑门电路的内容，希望大家喜欢!逻辑门电路的简介定义最基本的逻辑关系是与、或、非，最基本的逻辑门是与门、或门和非门。
实现“与”运算的叫与门，实现“或”运算的叫或门，实现“非”运算的叫非门，也叫做反相器，等等。
逻辑门是在集成电路(也称：集成电路)上的基本组件。
组成逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。
也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路。
简单的逻辑门可由晶体管组成。
这些晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。
作用高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
常见的逻辑门包括“与”门，“或”门，“非”门，“异或”门(也称：互斥或)等等。
逻辑门可以组合使用实现更为复杂的逻辑运算。
类别逻辑门电路是数字电路中最基本的逻辑元件。
所谓门就是一种开关，它能按照一定的条件去控制信号的通过或不通过。
门电路的输入和输出之间存在一定的逻辑关系(因果关系)，所以门电路又称为逻辑门电路。
基本逻辑关系为“与”、“或”、“非”三种。
逻辑门电路按其内部有源器件的不同可以分为三大类。
第一类为双极型晶体管逻辑门电路，包括TTL、ECL电路和I2L电路等几种类型;第二类为单极型MOS逻辑门电路，包括NMOS、PMOS、LDMOS、VDMOS、VVMOS、IGT等几种类型;第三类则是二者的组合BICMOS门电路。
常用的是CMOS逻辑门电路。
1、TTL全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。
TTL主要有BJT(Bipolar Junction Transistor 即双极结型晶体管，晶体三极管)和电阻构成，具有速度快的特点。
数字电子技术 第二章 集成逻辑门
第2章 集成逻辑门
本章要点 • TTL逻辑门 • CMOS逻辑门 • 集成逻辑门的功能测试
2.1 TTL逻辑门
TTL逻辑门是一种晶体三极管集成电路，通常一个集 成块内包含多个相同的逻辑门。由于TTL集成电路生产工
艺成熟、产品参数稳定、工作可靠、开关速度高，因此，
获得了广泛的应用。在实际应用中，TTL逻辑门产品型号 较多，国外型号有HD74××系列、SN74××系列等，国 内的型号是CT××。
2.2 CMOS逻辑门
CMOS逻辑门是另一种集成逻辑门，集成电路内部是 场效晶体管。由于场效晶体管集成电路制造工艺简单、集
成度高、功耗低，因此在实际应用中也非常普及。可供选
择的CMOS逻辑门产品的型号较多，国外型号有CD××系 列、SN74AC××系列等，国内的型号是CC××系列。
2.2.1 任务描述
基系列。4个系列中，以74LS××的综合性能最佳，应用 最广。
2.1.5 TTL逻辑门的使用
2. 参数识读 通常，TTL逻辑门的制造商会以产品说明书的形式给 出该产品推荐的工作条件、电气特性、外形尺寸、引脚间
距等参数。这些参数是正确使用TTL逻辑门的依据，在实
际应用中，应养成使用产品前查阅说明书的习惯。
图2.6 74LS02引脚排列
2.1.3 TTL或非门
1. 74LS27 74LS27是3个3输入端TTL或非门，每个或非门都能够 实现3个输入逻辑变量的“或非”逻辑功能。其中1、2、 13、12脚构成1个或非门，3、4、5、6脚构成1个或非门， 9、10、11、8脚构成1个或非门，14脚接供电电源，7脚为 接地端。其引脚排列如图2.7所示。
图2.19 （a） 与非门闲置输入端的处理方法
2.1.5 TTL逻辑门的使用
数电逻辑门电路
数电逻辑门电路逻辑门电路是数字电路中常见的一种电路结构，用于处理不同的逻辑运算和控制信号。
逻辑门电路通常由不同类型的逻辑门组成，如与门、或门、非门、异或门等。
在这篇文章中，我们将介绍几种常见的逻辑门电路以及它们的应用。
1. 与门电路与门电路是最基本的逻辑门之一，其功能是将两个输入信号进行逻辑与运算，输出结果为如果两个输入信号同时为高电平时输出高电平，否则输出低电平。
与门电路通常用于逻辑运算和控制信号的处理，比如电脑中的逻辑电路、开关控制等。
2. 或门电路或门电路是另一种常见的逻辑门，其功能是将两个输入信号进行逻辑或运算，输出结果为如果任一输入信号为高电平时输出高电平，否则输出低电平。
或门电路也广泛应用于逻辑运算和控制信号处理中，例如电脑中的逻辑电路、开关控制等。
3. 非门电路非门电路是一种单输入单输出的逻辑门，其功能是将输入信号取反输出，即如果输入信号为高电平则输出低电平，如果输入信号为低电平则输出高电平。
非门电路通常用于信号反转、逻辑反相等应用。
4. 异或门电路异或门电路是一种常见的逻辑门，其功能是将两个输入信号进行逻辑异或运算，输出结果为如果两个输入信号不相同则输出高电平，否则输出低电平。
异或门电路在数字电路设计中经常被使用，例如数据的误码检测、加法器电路等。
以上是几种常见的逻辑门电路，下面我们将介绍一个简单的逻辑门电路示例：4位全加器电路。
4位全加器电路是由4个异或门、3个与门和1个或门组成的逻辑电路，用于实现4位二进制数的加法运算。
该电路的原理是将两个4位二进制数相加，得到和输出以及进位输出。
当输入信号为A3-A0、B3-B0时，输出信号为S3-S0代表和值，C代表进位位。
在4位全加器电路中，每个异或门接收两个输入信号A和B，输出一个异或运算结果；每个与门接收三个输入信号A、B和C_in，输出一个与运算结果；一个或门接收四个输入信号S0-S3，输出一个或运算结果。
将这些逻辑门按照接线图正确连接，就可以实现全加器电路的功能。
7种逻辑门电路的逻辑符号和逻辑表达式
序在现代电子学和计算机科学中，逻辑门电路是至关重要的基础组成部分。
而逻辑门电路最基本的形式就是7种逻辑门，它们分别是与门、或门、非门、异或门、与非门、或非门以及同或门。
每种逻辑门都有其独特的逻辑符号和逻辑表达式，它们在数字电子电路中扮演着不可或缺的角色。
接下来，我们将深入探讨这7种逻辑门电路的逻辑符号和逻辑表达式，并从浅到深逐步分析它们的原理和应用。
一、与门与门是最简单的逻辑门之一，它的逻辑符号是一个“Λ”形状，而其逻辑表达式可以用“Y=A·B”来表示。
在与门电路中，只有当输入的布尔值均为1时，输出才会为1；否则输出为0。
这个逻辑表达式实际上就表明了与门的原理，即只有当所有输入为真时，输出才为真。
二、或门或门的逻辑符号是一个“V”形状，而其逻辑表达式可以用“Y=A+B”来表示。
与与门相反，或门只要有一个输入为1，输出就为1；只有当所有输入为0时，输出才为0。
可以看出，或门的逻辑表达式和与门的逻辑表达式是相对应的。
三、非门非门的逻辑符号是一个“￢”形状，而其逻辑表达式可以用“Y=￢A”来表示。
非门的原理是将输入的布尔值取反，即如果输入为1，则输出为0；如果输入为0，则输出为1。
四、异或门异或门的逻辑符号是一个带有一个加号的“⊕”形状，而其逻辑表达式可以用“Y=A⊕B”来表示。
异或门的原理是只有当输入不同时为1时，输出为1；否则输出为0。
异或门也常被用于比较两个输入是否相等的情况。
五、与非门与非门实际上是与门和非门的组合，其逻辑符号是一个与门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A·B)”表示。
与非门的原理是先进行与运算，再对结果取反。
六、或非门或非门实际上是或门和非门的组合，其逻辑符号是一个或门后加上一个小圆点的符号，而其逻辑表达式可以用“Y=￢(A+B)”表示。
或非门的原理是先进行或运算，再对结果取反。
七、同或门同或门的逻辑符号是一个带有一个加号和一个横线的“⊙”形状，而其逻辑表达式可以用“Y=￢(A⊕B)”表示。
集成逻辑门电路
中小规模集成电路芯片的型号以54或74开始，后加不同 系列缩写字母及数字表示，如54／74HC00。中间字母 表示不同系列，如HC系列。最后的数字表示不同逻辑功 能芯片的编号。型号开头的“74”或“54”是TI公司产 品的标志。54和74系列的区别是54系列适用的温度范 围更宽，测试和筛选标准更严格。其他方面（逻辑功能、 主要的电气参数、外形封装、引脚排列等）完全相同。
数字电子技术及应用
集成逻辑门电路
逻辑门电路：用来实现逻辑运算的电子电路统 称为逻辑门电路。 基本和常用门电路有与门、或门、非门（反相 器）、与非门、或非门、与或非门和异或门等。
逻辑门是构成所有数字电路的基本单元电路。
1.1 各种集成逻辑门电路系列简介
按照制造门电路所用晶体管（制造工艺）的不同，门 电路主要有MOS型、双极型和混合型三种类型。 MOS型主要有CMOS、NMOS和PMOS三种，双极 型主要有TTL和ECL，混合型主要有BiCMOS。
1.2 常用逻辑门
基本和常用门电路有与门、或门、非门（反相器）、与非门、或非 门、与或非门和异或门等。
图2.2.2 四2输入与非门74LS00
图2.2.1 四2输入与门74LS08
图2.2.3 四2输入或门74LS32
图2.2.4 四2输入或非门74LS02 图2.2.5 六反相器（非门）74LS04
1.3 其它形式的逻辑门 1. 集电极开路门（OC门）/漏极开路门（OD门）
TTL工艺：OC门（Open Collector Gate） CMOS工艺：OD门（Open Drain Gate）
Y A·B
(1) 输出并联使用，实现线与运算 (2) 需要在输出端与电源之间外接上拉电阻RL
Y Y1Y2 AB CD
实验五集成逻辑门电路的功能测试与应用
实验五集成逻辑门电路的功能测试与应用1．实验目的(1)掌握TTL集成与非门的逻辑功能和主要参数的测试方法；(2)掌握TTL器件的使用规则；(3)熟悉数字电路实验箱的结构，基本功能和使用方法；2．实验设备与器件1)5V直流电源，2)逻辑电平开关，3)0-1指示器，4)直流数字电压表，5)直流毫安表，6)直流微安表，7)74LS20×2，8)WS30—1k、10k电位器各一，9)200Ω电阻器(0.5 )一个。
3．实验原理门电路是组成数字电路的最基本的单元，包括与非门、与门、或门、或非门、与或非门、异或门、集成电极开路与非门和三态门等。
最常用的集成门电路有TTL和CMOS两大类。
TTL为晶体管—晶体管逻辑的简称，广泛的应用于中小规模电路，功耗较大。
本实验采用4输入双与非门74LS20，即在一块芯片内含有两个互相独立的与非门，每个与非门有四个输入端。
其逻辑表达式为Y=ABCD，逻辑符号及引脚排列如图5-1(a)、(b)所示。
[注意]：TTL电路对电源电压要求较严，电源电压V CC只允许在+5V土10％的范围内工作，超过5.5V将损坏器件；低于4.5V器件的逻辑功能将不正常。
(a)逻辑符号(b)引脚排列图5-1 74LS20逻辑符号及引脚排列(1)与非门的逻辑功能与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平(即有“0”得“1”，全“1”得“0”。
)(2)TTL与非门的主要参数描述与非门的输入电压Ui、输出电压Uo关系可以用电压传输特性Uo＝f(Ui)表示，如图5-2(a)。
从电压传输特性曲线上可以读出门电路的一些重要参数，如输出高电平U OH，输出低电平U OL，开门电平U ON，关门电平U OFF等参数。
实际的门电路U OH和U OL并不是恒定值，由于产品的分散性，每个门之间都有差异。
在TTL电路中，常常规定高电平的标准值为3V，低电平的标准值为0.2V。
集成与非门实验报告
集成与非门实验报告
《集成与非门实验报告》
实验目的：通过实验了解集成与非门的基本原理和应用。
实验器材：集成与非门、电源、示波器、信号发生器、连接线。
实验原理：集成与非门是一种逻辑门电路，其输出信号为输入信号的逻辑非运算结果。
在集成与非门中，当输入信号为低电平时，输出信号为高电平；当输入信号为高电平时，输出信号为低电平。
实验步骤：
1. 将集成与非门连接到电源，并连接示波器和信号发生器。
2. 调节信号发生器产生不同频率和幅度的输入信号，并观察示波器上的输出信号波形变化。
3. 改变输入信号的逻辑电平，观察输出信号的变化。
实验结果：通过实验观察和测量，得出集成与非门的工作原理和特性。
在输入信号为低电平时，输出信号为高电平；在输入信号为高电平时，输出信号为低电平。
随着输入信号的变化，输出信号也相应变化，符合集成与非门的逻辑运算规律。
实验结论：集成与非门是一种常用的逻辑门电路，可以实现逻辑非运算。
在数字电路设计和应用中具有重要的作用，能够实现逻辑运算、信号处理和控制等功能。
通过本实验，加深了对集成与非门的理解，为进一步学习和应用数字电路奠定了基础。
总结：集成与非门是数字电路中常用的逻辑门电路，具有重要的应用价值。
通过本次实验，了解了集成与非门的基本原理和特性，为今后的学习和应用打下
了基础。
希望通过实验报告的撰写，能够对读者有所帮助，进一步推动数字电路的学习和研究。
与或非实验报告
与或非实验报告1. 实验目的该实验的目的是通过进行与、或、非逻辑运算的实验操作，加深对这些逻辑运算的理解，并熟悉实际应用场景中逻辑运算的使用方法。
通过实验，我们可以掌握逻辑门的基本原理和工作方式，并能够使用逻辑门进行逻辑运算。
2. 实验器材和器件•集成电路：“与门”、“或门”、“非门”•示波器：用于观察和分析逻辑输出波形•供电电源：用于提供稳定的电源供电•连接线：用于连接不同器件之间的电路3. 实验步骤3.1 与门实验第一步，取一个与门集成电路芯片。
然后使用连接线将与门的输入端接地，将与门的输出端通过一个电阻连接到正极电源，形成一个简单的与门电路。
第二步，打开电源，使电路通电。
将示波器的探头分别连接到与门的两个输入端和一个输出端，观察示波器的波形输出。
第三步，通过改变与门的输入信号，观察示波器的波形输出变化。
记录与门的真值表和输出波形。
3.2 或门实验第一步，取一个或门集成电路芯片。
然后使用连接线将或门的输入端接地，将或门的输出端通过一个电阻连接到正极电源，形成一个简单的或门电路。
第二步，打开电源，使电路通电。
将示波器的探头分别连接到或门的两个输入端和一个输出端，观察示波器的波形输出。
第三步，通过改变或门的输入信号，观察示波器的波形输出变化。
记录或门的真值表和输出波形。
3.3 非门实验第一步，取一个非门集成电路芯片。
使用连接线将非门的输入端与输出端直接相连，形成一个简单的非门电路。
第二步，打开电源，使电路通电。
将示波器的探头连接到非门的输入端和输出端，观察示波器的波形输出。
第三步，通过改变非门的输入信号，观察示波器的波形输出变化。
记录非门的真值表和输出波形。
4. 实验结果与分析通过对与门、或门和非门的实验操作，我们得到了它们的真值表和输出波形。
在与门实验中，当输入信号全部为高电平时，输出信号才为高电平；在或门实验中，只要输入信号中有一个为高电平，输出信号就为高电平；而在非门实验中，输入信号和输出信号相反。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成逻辑门电路及应用(与门,非门,与非门) 集成逻辑门电路的种类繁多，有反相器、与门和与非门、或门和或非门、异或门等，以下简单介绍几种常用的门电路及应
用电路。
1．集成逻辑门电路:
（1）常用逻辑门电路图形符号
常用逻辑门电路图形符号见表1。
表1 常用逻辑门电路图形符号
（2）反相器与缓冲器
反相器是非门电路，74LS04是通用型六反相器，与该器件的逻辑功能且引脚排列兼容的器件有74HC04，CD4069等。
74LS05也是六反相器，该器件的逻辑功能和引脚排列与74LS04相同，不同的是74LS05是集电极开路输出（0C门），在实际使用时，必须在输出端至电源正端接上拉电阻。
缓冲器的输出与输人信号同相位，它用于改变输人输出电平及提高电路的驱动能力，74LS07是集电极开路输出同相输出驱动器，该器件的输出高电压达30V，灌电流达40mA，与之兼容的器件有74HC07，74HCT07 等。
74LS04，CD4069引脚排列图如图1所示。
图1 74LS04，CD4069引脚排列图
（3）与门和门与非
与门和与非门种类繁多，常见的与门有2输入、3输入、4输入与门等；与非门有2输入、3输入、4输入、8输入等，常见的74LS系列（74HC系列）与门和与非门引脚排列图如图2所示。
图2 常见的74LS系列（74HC系列）与门和与非门引脚排列图
74LS08是四2输人与门，74LS00和CD4011是四2输入与非门，74LS20是双4输人与非门。
2．集成门电路的应用
（1）定时灯光提醒器
电路如图3所示，由六非门CD4069（仅用到其中两个非门，分别用IC－1和IC－2表示）和电阻、电容、电源等组成，此电路可以在1～25分钟内预定提醒时间，使用时，利用时间标尺预定时间，打开电源开关，定时器绿灯亮，表示开始计时，到了预定的时间，绿灯灭，红灯亮。
电路的工作原理：当开关在开的位置时，C上的电压由0V逐渐上升，上升的速度由R1，RP和C决定，第一个反相器的输人端的电位由电容C上的电压决定，在C上的电压比较低时，对第一个非门IC－1的输人来说为低电平，IC-1的输出为高电平，绿灯亮，第二个非门IC－2的输出为低电平，红灯开不亮。
当C上的电压逐渐上升到高电平时，IC-1的输出为低电平，绿灯灭，IC－2的输出为高电平，红灯亮。
使用时，提醒时间的长短是通过调整电位器RP的阻值设置的，RP 越大，C上的电压上升的速度越慢，等待的时间越长，理论上提醒时间为0.69（R1＋RP）C，由于
图3 定时灯光提醒器电路
采用普通大容量的电解电容，误奉较大，根据实践经验，当RP＝20kΩ时，等待的时间约为1分钟，当RP＝1MΩ时，等待的时间约为40分钟。
（2）定时声音提醒器
由四2输入与非门CD4011构成定时声音提醒器，电路如图4所示。
CD4011的4个与非门分别用IC1－1，ICl －2，IC1－3，IC-4表示，其中，IC1－1，R1，C1，RP组成定时器电路，IC1-2，lCl-3，R2，C2组成音频振荡器，IC14起隔离缓冲、反相作用，SA1为电源开关，SA2为定时开关。
图4 CD4011构成定时声音提醒器电路
当按下电源开关SA1时，因IC1－1输入端接低电平，IC1－1的输出为高电平，IG1－2的控制端接高电平，使IC1－2，IC1－3，R2，C2组成音频振荡器工作，扬声器发声。
当按下定时开关SA2后，电容C1，被迅速充电，当松开SA2后，电容Cl又经R1，RP缓慢放电。
此时IC1-1 输入端接高电平，lCl－1的输出为低电平，IC1-2的控制端接低电平，使IC1-2，IC1-3，R2，C2组成音频振荡器停振，扬声器不发生，定时开始。
随着电容C1的逐渐放电，ICl－l的输人电压逐渐下降，当电压下降到电源电压一半以下时，IC1－1输人端接低电平，IC1－1的输出为高电平，从而IC1-2的控制端接高电平，使IC1-2，IC1－3，R2，C2组成的音频振荡器工作，扬声器发声，以提醒主人定时时间已到。
调整RP ，可改变定时时间。
（3）双音门铃电路
由六非门CD4069和四2输人与非门CD401 1构成双音门铃电路，如图5所示。
IC1为六非门CD4069，电路中使用了其中3个非门，分别用IC1-1，IC1-2，IC1-3表示。
IC2为四2输人与非门CD4011，分别用IC2-1，IC2-2，IC2-3，IC2-4表示。
电路的工作原理：220V交流电经变压器变压，经VD1～VD2桥式整流、C2滤波，得到直流电压提供给控制电路。
电路中IC2－l，IC2－2，R2，C2组成音频振荡器，IC2－3，IC2-4，R3，C4组成另一个音频振荡器，这两个音频振荡器是否工作是由lCl－1，IC1－2和R1，C1组成的低频振荡器控制的。
低频振荡器的输出是矩形波，当输出为高电平时，与非门lC2－3的控制端为高电平，由IC2-3，IC2-4，R3，C4组成的音频振荡器起振，音频信号经VD6加到VT1管基极，经放大后推动扬声器BL发声，此时，由于非门IC1－3的输人端为高电平，输出为低电平，与非门IC2－1的控制端即为低电平，导致lC2－1，IC2－2，R2，C3组成的音频振荡器停振。
当低频振荡器的输出是低电平时，与非门IC2－3的控制端为低电平，由IC2－3，IC2－4，R3 ，C4组成的音频振荡器停振，而与非
图5 双音门铃电路
门IC2-1的控制端为高电平，导致IC2－1，IC2－2，R2，C3组成的音频振荡器起振。
因此，由IC1-1，IC1 －2
和R1，C1组成的低频振荡器周期性地控制着两个音频振荡器的起振和停振，扬声器交替地发出两个音频信号的输出信号。
如果将两个音频振荡器的振荡频率设计成一高一低，扬声器可发出“嘀－嘟－嘀－嘟”的声音。
