母线接地开关安装(工艺编号：0102030103)
接地系统安装调试及母线安装规范
接地系统安装调试及母线安装规范1接地主干线采用40×4镀锌扁钢，按施工图及有关规定敷设，其搭接长度：扁钢为其宽度的2倍，元钢为其直径的6倍。
2持件的距离，水平直线部分宜为0.5-1.5米，垂直部分宜为1.5-3.0米，转弯部分宜为0.3-0.5米。
3地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等情况。
4接地线沿建筑物墙壁水平敷设时，离地面距离宜为250-300mm；接地线与建筑物墙壁的间隙宜为10-15mm。
5在接地线的表面应涂以15-100mm宽度相等的绿色和黄色相间的条纹。
6每一构架接地不得少于两处。
7避雷器应用最短的接地线与主接地网连接。
8高、低压配电室的门窗必须有可靠的接地。
1绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。
不应作为接地（PE）或接零（PEN）的接续导体。
2封闭、插接式母线安装应符合下述规定：母线与外壳同心，允许偏差±5㎜；当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力。
3母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。
4母线采用螺栓搭接时，螺栓应受力均匀。
5封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。
6封闭母线安装及调试1）安装用的紧固件除地脚下螺栓外采用镀锌制品，户外的紧固件采用热镀锌制品。
2）闭母线的各段标志清晰，附件齐全，外壳无变形，内部无损伤。
3）栓固定的母线搭接面平整，其镀锌层不得有麻面、起皮及未覆盖部分。
4）金属构件的安装螺孔不得采用气焊割孔或电焊吹孔，金属构件采用热镀锌。
5）母线涂漆要均匀，粘合牢固，不得起层、皱皮。
6）母线接触面必须保持清洁，并涂以电力复合脂。
7）母线的接触面连接须紧密，连接螺栓用力矩扳手严格按紧固力矩值紧固。
母线以及地线的安装布置
六、母线金具类型及用途
图 14 户内平放矩形母线固定金具外形
六、母线金具类型及用途
2）户内立放矩形母线固定金具。外形如图11所示，型号有MNL101~MNL-108、MNL-201~MNL-208以及MNL-301~MNL-308。 3）户外平放和立放矩形母线固定金具型号为MWP和MWL，其他和户内 矩形母线固定金具相类似。 4）矩形母线间隔垫。型号有MJG-01~MJG-04，适用母线的宽度分别为 63、80、100、125mm。
七、母线的制作与安装
母线在扭转 时，其扭转 部分的长度 应为母线宽 度的2.5~5 倍。
图25母线扭转
七、母线的制作与安装
铝合金管母的加工要求如下: 1）切断的管口应平整，且与轴线垂直； 2）管子的坡口应用机械加工，坡口应光滑、均匀、无毛刺； 3）母线对接焊口距母线支持器夹板边缘距离不应小于50mm； 4）直径为150mm以下冷拔管的弯曲半径应小于2Lmm[L为管子的长度m]， 直径为150mm以下热挤压管的弯曲半径应小于3Lmm，直径为 150~250mm的不小于4Lmm。
六、母线金具类型及用途
5）管形母线固定金具。管形母线固定金具型号有MGG型和MGG1型， 适用管形母线的外径有∮50、∮70、∮80、∮90、∮100、∮110、 ∮120、∮130、∮150、∮170等，外形见图15 其他还有槽形母线固定金具、槽形母线吊挂金具、槽形母线间隔垫， 软母线固定金具等。
七、母线的制作与安装
2）母线与母线或母线与电器接线端子的螺栓搭接面的安装，应符合下列 要求： 母线接触面加工后必须保持清洁，并涂以电力复合脂；母线平置时， 贯穿螺栓应由下往上穿，其余情况下，螺栓应置于维护侧，螺栓长度 宜露出螺母2~3mm；贯穿螺栓连接的母线两外侧均应有平垫圈，相 邻螺栓垫圈间应有3mm以上的净距，螺母侧应有弹簧垫圈或锁紧螺母； 螺栓受力应均匀，不应使电器的接线端子受到额外拉力；母线的接触 面应连接紧密，连接螺栓应用力矩扳手紧固。
封闭母线、插接式母线安装施工工艺标准
封闭母线、插接式母线安装施工工艺标准封闭式母线的安装一般要求1）封闭插接母线应按设计和产品技术文件规定进行组装，每段母线组对接续前绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对。
2）母线槽，固定距离不得大于2.5m。
水平敷设距地高度不应小于2.2m。
3）母线槽的端头应装封闭罩见图，各段母线槽的外壳的连接应是可拆的，外壳间有跨接地线，两端应可靠接地。
4）母线与设备连接采用软连接见图。
母线紧固螺栓应由厂家配套供应，应用力矩扳手紧固。
母线槽沿墙水平安装。
安装高度应符合设计要求，设计无要求时距地不应小于2.2m，母线应可靠固定在支架上，软连接要求重点绝缘母线槽悬挂吊装。
吊杆直径按产品技术文件要求选择，螺母应能调节。
封闭式母线的落地安装。
安装高度应按设计要求，设计无要求时应符合规范要求。
立柱可采用钢管或型钢制作。
封闭式母线垂直安装。
沿墙或柱子处，应做固定支架，过楼板处应加装防震装置，并做防水台。
封闭式母线敷设长度超过40m时，应设置伸缩节，跨越建筑物的伸缩缝或沉降缝处，宜采取适当的措施，设备定货时，应提出此项技术要求。
封闭式母线插接箱安装应可靠固定，垂直安装时，安装高度应符合设计要求，设计无要求时，插接箱底口宜为1.4m。
封闭式母线垂直安装距地1.8m以下应采取保护措施（电气专用竖井、配电室、电机室、技术层等除外）。
封闭式母线穿越防火墙、防火楼板时，应采取防火隔离措施。
试运行验收试运行条件：变配电室已达到送电条件，土建及装饰工程及其他工程全部完工，并清理干净。
与插接式母线连接设备及联线安装完毕，绝缘良好。
对封闭式母线进行全面的整理，清扫干净，接头连接紧密，相序正确，外壳接地（PE）或接零（PEN）良好。
绝缘摇测和交流工频耐压试验合格，才能通电。
低压母线的交流耐压试验电压为1kV，当绝缘电阻值大于10 MΩ时，可用2500V兆欧表摇测替代，试验持续时间1min，无闪络现象；高压母线的交接耐压试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB50150）的规定。

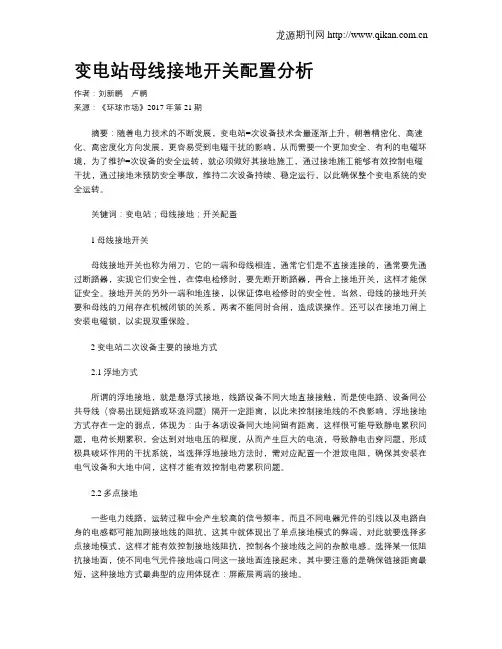

变电站母线接地开关配置分析
变电站母线接地开关配置分析作者：刘新鹏卢鹏来源：《环球市场》2017年第21期摘要：随着电力技术的不断发展，变电站=次设备技术含量逐渐上升，朝着精密化、高速化、高密度化方向发展，更容易受到电磁干扰的影响，从而需要一个更加安全、有利的电磁环境，为了维护=次设备的安全运转，就必须做好其接地施工，通过接地施工能够有效控制电磁干扰，通过接地来预防安全事故，维持二次设备持续、稳定运行，以此确保整个变电系统的安全运转。
关键词：变电站；母线接地；开关配置1母线接地开关母线接地开关也称为闸刀，它的一端和母线相连，通常它们是不直接连接的，通常要先通过断路器，实现它们安全性，在停电检修时，要先断开断路器，再合上接地开关，这样才能保证安全。
接地开关的另外一端和地连接，以保证停电检修时的安全性。
当然，母线的接地开关要和母线的刀闸存在机械闭锁的关系，两者不能同时合闸，造成误操作。
还可以在接地刀闸上安装电磁锁，以实现双重保险。
2变电站二次设备主要的接地方式2.1浮地方式所谓的浮地接地，就是悬浮式接地，线路设备不同大地直接接触，而是使电路、设备同公共导线（容易出现短路或环流问题）隔开一定距离，以此来控制接地线的不良影响。
浮地接地方式存在一定的弱点，体现为：由于各项设备同大地间留有距离，这样很可能导致静电累积问题，电荷长期累积，会达到对地电压的程度，从而产生巨大的电流，导致静电击穿问题，形成极具破坏作用的干扰系统，当选择浮地接地方法时，需对应配置一个泄放电阻，确保其安装在电气设备和大地中间，这样才能有效控制电荷累积问题。
2.2多点接地一些电力线路，运转过程中会产生较高的信号频率，而且不同电器元件的引线以及电路自身的电感都可能加剧接地线的阻抗，这其中就体现出了单点接地模式的弊端，对此就要选择多点接地模式，这样才能有效控制接地线阻抗，控制各个接地线之间的杂散电感。
选择某一低阻抗接地面，使不同电气元件接地端口同这一接地面连接起来，其中要注意的是确保链接距离最短，这种接地方式最典型的应用体现在：屏蔽层两端的接地。
10KV开关站电气施工中并柜及母线的安装
10KV开关站电气施工中并柜及母线的安装本文结合相关案例介绍了10KV开关站电气施工中并柜及母线安装及调试调试工作内容，并对相关技术措施進行梳理。
标签：10KV开关站;电气安装;并柜;母线引言在我国的国经济发展过程中，电力产业占据着重要的地位，而电力安全也影响社会各界的运行和发展，关系到人民日常生活水平。
因此，在各企业和部门的整体建设过程中对于电力基础设备的安装调试工作应给予更过的关注与投入。
1项目简介本项目位于宝山区工业园区罗东路1698号华域汽车厂内，施工区域位于华域电动厂房内部，华域电动原用户站的供电从对面华域麦格纳厂房用户站引出，本次工程主要工程内容为在华域电动厂房内新建电业开关站及用户站，对原T3配电室设备进行改造，并且将华域电动原用户站的供电切换到新建开关站，实现两个厂房用电的分割。
工程主要涉及内容为：施工地点原有建筑物拆除;负责完成在厂房内新建10KV开关站及用户站的土建建造;负责10KV变电站高压设备的安装和调试，同时对原始10KV变压器和配电站的某些设备和仪器的翻新、安装和调试以及其他相关配套工作。
2施工总体要求2.1施工前准备为了能按时保质保量完成工程，必需作好开工前准备，首先是组织高效稳健的项目管理组，充分消化图纸和相关要求，细致考察现场，结合公司特点，制定出安全、可靠、有效的施工方案，组织相应的人力、物资、机具，以保障工程的顺利进行。
2.2施工进度要求设备到场时间对施工工期有直接到影响，与供电部门联系停电转接、送电的时间控制也是关系到能否按时完工的重要原因之一，因此必须对以上因素进行有效、及时的控制，保证按时完工。
2.3施工质量要求质量是工程的生命，根据IS09001确定的质量管理体系，参考GB50254～50259-2014、GB50169-2016、GB50171-2012、GB50147-2010、GB50168-2006等规范对施工前、中、后进行全面质量管理，努力实现工程质量100%合格，并达到优良。
500kV变电站新建工程标准工艺设计
500kV变电站新建工程
标准工艺设计
目录
一、遵循标准 (3)
二、工艺设计应用内容 (3)
一、遵循标准
《国家电网公司输变电工程标准工艺(三)》工艺标准库(2013年版)
《国家电网公司输变电工程标准工艺(四)》典型施工方法(第一辑、第二辑) 《国家电网公司输变电工程标准工艺(六)》工艺设计图集
《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2014 二、工艺设计应用内容
本工程《国家电网公司输变电工程标准工艺(三)》工艺标准库(2013年版)中标准工艺可应用项共计108项，其中土建工程可应用项66项，电气工程可应用项目42项，具体详下表：
（1）通用建筑工程部分
（2）户外配电装置土建工程部分
（3）户外场地工程部分
（4）站区及主变压器消防工程部分
（5）变电电气工程子库。
母线及滑接线安装
分项工程质量检验评定单位工程名称: 地面变(配)电所设备分项工程名称:线、支柱、绝缘子及套管安装注:分项工程性质是指该分项工程为主要分项工程或一般分项工程年月日说明本表适合于母线、支柱、绝缘子及套管安装工程.保证项目:检查数量: 1项全项检查; 2项穿墙套管全数; 高压支柱绝缘子抽查10%, 但不得少于10只;3项按不同类型各抽查6个;4项抽查6个接头和5~10m长的母线段;5、6项全数检查.检验方法:1项检查耐压试验记录.2项观察检查.3项观察、实测、检查施工记录.4项观察检查.5项观察检查.6项现场检查或检查送电资料.基本项目:评定代号: 优良√合格○不合格×1.支柱绝缘子合格:(1)位臵正确,固定牢靠,固定母线用的金具正确,配套齐全,黑色金属应防腐蚀;(2)安装在同一平面或垂直面上的绝缘子顶面应位于同一平面上,中心线位臵正确;(3)支持绝缘子底座不得埋入混凝土或抹灰层内;(4)无底座和顶帽的低压支柱绝缘子与金属固定接触面间应垫以厚度不小于1.5mm的橡胶或石棉纸垫.优良: 在合格的基础上, 成排安装的绝缘子横平竖直, 间距均匀一致, 表面清洁.检查数量: 抽查20%, 且不得少于10只.检验方法: 观察及尺量检查.2. 套管合格:套管底座或法兰盘不得埋入混凝土或抹灰层内; 电流在1500A以上套管, 在钢板上固定时不应成闭合磁路; 套管垂直安装时, 法兰盘在上; 水平安装时法兰盘在外,且固定牢固.优良:在合格的基础上,安装横平、竖直, 间距符合设计,瓷件清洁.检查数量: 进线套管全数检查; 室内, 柜内抽查20%, 但不得少于6只.检验方法: 观察检查、尺量检查.3.母线合格:(1)母线安装距离应符合设计,并符合本标准表41.1.9-1,2的规定.(2)平直整齐, 相序排列当无设计规定时,应遵照下列规定(以面对柜或设备正视方向为准):母线上下方向布臵时, 交流A、B、C相由上向下,直流上正下负;母线水平布臵时,交流A、B、C相由后向前,直流后正前负;引下线的母线交流A、B、C相由左向右, 直流左正右负;相色正确,三相交流, A相-黄、B相-绿、C相-红、直流正极-赭、负极-蓝.3)硬母线搭接用螺栓、螺母、垫圈的规格和材质应符合设计要求和《电气装臵安装工程母线装臵施工及验收规范》的规定.材质应为符合国家标准的镀锌制品,搭接长度不小于母线的宽度; 连接孔眼直径不大于螺栓直径1mm,螺栓紧固,垫圈及锁紧装臵齐全,螺栓露出螺母2~4个螺距.户外使用的紧固件应用热镀锌制品;(4)每相交流母线的固定金具不应成闭合回路, 多片矩形母线间应保持与母线相同的间隙;(5)母线补偿器组装后的总截面不应小于母线截面的 1.2倍;(6)母线在支柱绝缘子上的固定死点应位于全长或两个母线补偿器的中点;(7)封闭母线外壳连接应紧密插接母线槽的各段应标志清晰, 附件齐全,外壳无变形,内部无损伤,外壳的支座及端头固定牢靠, 导电部分搭接螺栓拧紧力矩符合41.1.3.1条的要求.优良:在合格的基础上,水平母线,使用的螺栓穿向由下向上. 其他情况下,螺母位于维护侧, 母线搭接处紧密, 架空母线弛度一致, 相色涂刷色泽鲜亮、均匀,各部螺栓的穿向和露出螺母长度一致.检查数量: 按母线不同安装方式或结构类别抽查10个点. 检验方法: 观察检查和检查施工记录.4.母线支架及其他非带电金属部件接地(接零)、支线敷设合格:符合本标准附录E中E.3条的规定.优良:在合格的基础上, 走线平直、美观.检查数量: 检查3~5处.检验方法: 观察检查.允许偏差项目: 检查数量: 根据不同类型检查3~5处检验方法: 观察检查及实测.. 分项工程质量检验评定单位工程名称: 电机车运输系统分项工程名称:地面电机车架线安装注:分项工程性质是指该分项工程为主要分项工程或一般分项工程年月日说明本表适合于地面电机车架线安装工程.保证项目:检查数量: 1、2项抽查10%; 3项全数检查.检验方法: 1项观察检查. 2项观察和尺量检查. 3项通车后观察检查. 基本项目:评定代号: 优良√合格○不合格×1. 地面电机车架线合格: (1) 电杆组装零部件齐全, 螺栓紧固, 露出螺母2~4个螺距, 垂直穿入时由下向上, 其它方向穿入时方向应一致;(2) 电杆倾斜度要求: 两侧挂线杆应垂直, 单侧挂线杆不得向受力侧倾斜;(3) 拉线装臵的拉线规格及拉线盘埋深应符合设计, 花兰螺丝或UT型线夹, 在拉紧后应保留一半以上的调节行程并封死;(4) 馈、回电线架设应符合设计,连接良好,接触线张力符合设计,终端固定牢靠;(5) 分区绝缘器安装位臵符合设计, 绝缘电阻不低于0.2MΩ、分区网络对地绝缘电阻不小于1MΩ;(6) 轨道连接线应符合设计, 连接紧固, 接触良好;(7) 角型避雷器的安装位臵应符合设计要求, 接地电阻不大于10Ω.优良: 在合格的基础上, 通车运行平滑, 无局部明显跳动, 铁件的防腐蚀完整.检查数量: 电杆组装、拉线装臵抽查全长的10%, 但不得少于5处, 其他全数检查.检验方法: 观察检查、通车试验或检查施工记录.2. 接地线的检验合格: (1) 接地线规格、接地装臵、接地电阻符合设计要求;(2) 接地线敷设符合本标准附录E中E.3条的规定.优良: 在合格的基础上, 接地线敷设美观.检查数量: 全数检查.检验方法: 观察检查.允许偏差项目:检查数量: 1~4项各抽查10处; 5项抽查1~2处.检验方法: 1、5项尺量检查; 2~4项拉线检查.分项工程质量检验评定单位工程名称: 电机车运输系统安装分项工程名称:井下电机车架线安装说明本表适合于井下电机车架线安装工程.保证项目:检查数量: 1项按不同类型抽查10%; 2项全数检查.检验方法: 1项观察检查. 2项试送电通车检查.基本项目:评定代号: 优良√合格○不合格×1. 井下电机车架线合格: (1) 横吊线组装应符合设计, 两端线夹固定牢靠;(2) 接触线的应力符合设计, 终端线夹固定可靠;(3) 分区绝缘器位臵符合设计. 绝缘电阻不低于0.2MΩ、分区网络每千伏对地绝缘电阻不小于1MΩ;(4) 轨道绝缘设施符合设计, 绝缘良好;(5) 轨道连接线应符合设计, 连接可靠, 接触良好;优良: 在合格的基础上, 横吊索松紧程度一致, 通车运行时, 与电机车集电器接触平滑, 无局部明显跳动, 瓷件、金具清洁干净.检查数量: 横吊线及接触线, 检查全长的10%, 且不得少于5处, 其他全数检查.检验方法: 对照设计图纸观察检查, 检查施工记录.2. 接地合格: (1) 接地线规格、接地装臵、接地电阻符合设计;(2) 接地线敷设符合本标准附录E中E.3条的规定.优良: 在合格的基础上, 接地线敷设美观.检查数量: 全数检查.检验方法: 观察检查.允许偏差项目:检查数量: 各项均抽查10处.检验方法: 1项尺量检查; 2、3项拉线尺量.分项工程质量检验评定单位工程名称: 选煤厂储(受)煤系统设备分项工程名称:滑接线和软电缆安装说明本表适合于滑线式软电缆安装工程.保证项目:检查数量: 1项全数检查; 2项抽查不少于5个点; 3项每条抽查5处. 检验方法: 1项实测或竣工后检查测试记录. 2项实测、竣工后检查施工记录.3项观察检查.基本项目: 评定代号: 优良√合格○不合格×1. 绝缘子及支架合格: 绝缘子无裂纹和缺损, 与支架安装平整, 支架间的缓击软垫片齐全; 支架安装平整牢固、间距均匀,油漆完整,连接螺栓紧固、垫片齐全, 露出螺母2~4个螺距.优良: 在合格的基础上, 绝缘子清洁, 支架油漆色泽均匀, 连接螺栓穿向和露出螺母长度一致.检查数量: 每条抽查5处.检验方法: 观察检查.2. 滑接线合格: (1) 变形缝和检修段处应留有10~30mm的间隙, 间隙两侧的滑接线端头应圆滑,滑接面高差不大于1mm; (2) 自由悬吊式滑线的弛度, 相互间的偏差不大于20mm; (3) 相色清晰, 无流淌, 与滑块接触面不得刷漆, 非滑接部分油漆完整, 警戒色标正确; 滑线指示灯指示正常.优良:在合格的基础上, 起重机运行时, 滑块或其他受电器在全程滑行中平稳, 无较大火花.检查数量: 每条抽查5处.检验方法: 观察、送电试运行检查、竣工后检查施工记录.3. 滑接器合格:接触面平整光滑, 与滑接线接触可靠, 滑接器的中心线(宽面)不应越出滑线的边缘, 绝缘部件完整齐全.优良:在合格的基础上, 导线引线固定牢靠, 滑块可动部分灵活, 无卡阻.检查数量: 抽查5处.检验方法: 观察和通电试运行检查.4. 移动式软电缆合格: (1) 软电缆的滑轨或吊索终端应固定牢靠, 吊索调节装臵齐全;(2) 软电缆的悬挂装臵沿轨道或钢索滑动时, 平稳灵活, 无卡阻现象;(3)电缆移动段长度比起动机移动距离长15%~20%, 如设计无特殊要求, 移动段长度大于20m加装牵引绳.优良: 在合格的基础上,电缆伸缩灵活、轻便,运行时不扭劲;黑色金属部件防腐蚀完整. 检查数量: 抽查5处. 检验方法: 观察和通电试运行检查, 竣工后检查施工记录.5. 卷筒式软电缆合格:(1) 安装后软电缆与卷筒应保持适当拉力, 但卷筒不得自由转动;(2)卷筒的放缆和收缆速度, 应与起重机移动速度一致; 利用重砣调节卷筒时电缆长度和重砣的行程应相适应.优良:在合格的基础上, 卷筒油漆完整, 转动机构润滑良好.检查数量: 全数检查. 检验方法: 观察和通电试运行检查.6. 非带电金属支架及其他部件的接地合格: 符合本标准附录E中第E.3.2条的规定.优良: 在合格的基础上, 接地线及紧固件均镀锌, 接地线敷设美观.检查数量: 抽查5处. 检验方法: 观察检查.。
封闭母线、插接式母线安装施工工艺标准
封闭母线、插接式母线安装施工工艺标准1。
适用范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。
2.施工准备2。
1 设备及材料要求2。
1。
1 封闭、插接母线应有出厂合格证、“CCC"认证标志及认证复印件、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
2.1.2 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品.2.1.3 其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。
2。
2 主要机具2.2.1 主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
2.2。
2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
2。
3 作业条件2。
3。
1 施工图纸及产品技术文件齐全。
2.3.2 在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。
2。
3.3 电气设备（变压器、开关柜等）已安装完毕，且检验合格.2。
3.4 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响母线的安装，方可安装母线。
2。
4 作业人员主要施工人员：电工、焊工必须持证上岗。
3。
施工工艺3.1 工艺流程3.2 操作工艺3。
2.1 设备点件检查3.2。
1.1 设备开箱点件检查,应由安装单位、建设单位或供货单位共同进行，并做好记录。
3.2.1.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
3。
2.1.3 检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻符合设计要求.3。
2.1.4 检查发现设备及附件不符合设计和质量要求时,必须进行妥善处理,经过设计认可后再进行安装。
3.2.2 支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：3。
母线接地施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX变电站母线接地系统改造工程2. 工程地点：XX变电站3. 工程规模：本次工程对XX变电站现有母线接地系统进行改造，包括新增接地装置、更换接地线、接地电阻测试等。
4. 工程内容：母线接地系统改造、接地电阻测试、接地网检查、接地装置检查、接地线检查等。
5. 工程时间：预计施工工期为30天。
二、施工准备1. 施工人员：组织一支专业施工队伍，包括施工队长、施工人员、技术人员、安全员等。
2. 施工材料：准备施工所需的各种材料，如接地网、接地线、接地棒、接地电阻测试仪等。
3. 施工工具：准备施工所需的工具，如电焊机、切割机、卷尺、扳手、螺丝刀等。
4. 施工图纸：熟悉施工图纸，明确施工要求，确保施工质量。
5. 施工方案：制定详细的施工方案，明确施工步骤、施工方法、安全措施等。
三、施工步骤1. 施工现场勘察（1）对施工现场进行勘察，了解变电站的地理位置、周围环境、设备布置等情况。
（2）了解现有母线接地系统的情况，包括接地网、接地线、接地电阻等。
2. 施工方案编制（1）根据勘察结果，结合施工图纸，编制详细的施工方案。
（2）施工方案应包括施工步骤、施工方法、安全措施、质量要求等。
3. 施工准备（1）组织施工人员学习施工方案，明确施工要求。
（2）准备施工所需的材料、工具、设备等。
4. 施工实施（1）新增接地装置施工1）按照设计要求，在变电站内新增接地装置。
2）采用电焊机进行焊接，确保焊接质量。
3）对接地装置进行防腐处理。
（2）更换接地线施工1）拆除现有接地线。
2）按照设计要求，更换新的接地线。
3）对接地线进行紧固，确保连接可靠。
（3）接地电阻测试1）使用接地电阻测试仪，对新增接地装置和更换后的接地线进行测试。
2）测试数据应满足设计要求。
5. 施工验收（1）组织验收小组，对施工成果进行验收。
（2）验收内容包括接地装置、接地线、接地电阻等。
（3）验收合格后，填写验收报告。
四、施工质量控制1. 材料质量：选用符合国家标准、行业标准的材料，确保材料质量。
母线安装施工方案
一、编制依据《电气装置安装工程母线装置施工及验收规范》 GB 50149—2010《电气主接线施工图纸》，220kV、110kV配电装置、主变压器及10kV母线桥安装施工图纸中母线安装平断面图《电力建设安全工作规程》 DL 5009.3-2013《输变电工程施工建设标准强制性条文实施指南》(2013版）《中华人民共和国工程建设强制性条文》(电力工程部分)2011年版《国家电网公司输变电工程标准工艺》(三）工艺标准库(2012年版)二、母线工程概述220kV母线安装，采用双母线单分段接线,采用户外悬吊管母线HGIS双列布置。
110kV母线安装，采用双母线接线，采用户外悬吊管母线HGIS双列布置。
主变压器及10kV母线桥硬母线安装。
设备接线及引线安装。
三、组织机构四、施工准备（一）技术准备组织项目部相关人员认真学习图纸，并进行自审、会审工作,以便正确无误地施工.通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程.进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。
组织各专业施工队伍共同学习施工图纸。
组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准,准确掌握设计图纸中的细节.做好施工技术交底，确保每个工序按规范和技术措施组织施工.认真执行质量检验制度,做好质量、安全检查工作,消除质量、安全隐患.(二）各项资源准备计划1。
劳动力准备（一）软母线及其设备线夹、金具进货检验1。
依据母线设备表核对进货母线铭牌、合格证，规格、型号,设备线夹、金具的铭牌、合格证,规格、型号；2.检查母线外观应光滑，无变形、扭曲和断股松股以及明显的腐蚀现象；3。
检查设备线夹、金具外观应光滑，无毛刺、变形、凹凸、砂眼、锈蚀滑扣等缺陷.4.成套供应的封闭母线、插接母线槽的割断应标志清晰，附件齐全，外壳无变形，内部无损伤。
螺栓固定母线搭接,面应平整,其渡锌出呢感不应有麻面、起皮及未覆盖部分；5.各种金属构件的安装螺孔不应采用气焊割孔或电焊吹孔。
母线检修以及接地线的安装设置
3、封闭母线：包括共箱母线、分相母线等。
四、母线的分类及特点
1）、硬母线 （1）矩形母线 单片矩形母线具有集肤 效应系数小、散热条件 好、安装简单、连接方 便等优点，一般适用于 工作电流小于等于 2000A的母线。
图8：矩形母线
四、母线的分类及特点
（2）槽形母线 槽形母线的电流分布比较均匀，与同截面的矩形母线相比，其优点 是散热条件好、机械强度高、安装也比较方便。尤其是在垂直方向开 有通风孔的双槽形母线比不开孔的方管形母线截流能力约大9%~10%， 比同截面的矩形母线载流能力大35%。因此在工作电流为4000～ 8000A的电路中，一般可选用双槽形母线。
图2
单母分段接线
二、母线的接线方式
3、双母线接线： 双母线接线就是将工作线、 电源线和出线通过一台断路 器和两组隔离开关连接到两 组（Ⅰ、Ⅱ段）母线上，且 两组母线都是工作线，而每 一回路都可通过母线联络断 路器并列运行。
图3
双母线接线
二、母线的接线方式
4、双母线带旁路接 线方式： 双母线带旁路 接线就是在双母 线接线的基础上， 增设旁路母线。
二、母线的接线方式
5、双母双分段 双母双线分段就是在双母线带旁路接线的 基础上，在母线上增设分段断路器，它具有 双母线带旁路的优点，但投资费用较大，占 用设备间隔较多，一般采用此种接线的原则 为： 1) 当设备连接的进出线总数为12～16回时，在 一组母线上设置分段断路器； 2) 当进出线总数为17回及以上时，在两组母线 上分别设置分段断器（双母双分段）。
图4 双母线带旁路接线
二、母线的接线方式
其特点是具有双母线接线的优点，当线路（主变压器）断路 器检修时，仍有继续供电，但旁路的倒换操作比较复杂，增加 了误操作的机会，也使保护及自动化系统复杂化，投资费用较 大，一般为了节省断路器及设备间隔，当出线达到5个回路以上 时，才增设专用的旁路断路器，出线少于5个回路时，则采用母 联兼旁路或旁路兼母联的接线方式。
变电站母线接地开关配置分析 牛犇
变电站母线接地开关配置分析牛犇摘要：对于220kV变电站在设计时需要详细分析它周围的配电设备，高压和中压侧通常采用屋外管母中型配电。
当双母线线路中有一组需要进行检修时，如果在安装位置较高的管母处挂接地线是很困难的，这就需要在35kV及以上的母线上装设接地刀闸，可以根据母线的距离，接两组并保证它们的位置适中。
要保证母线检修时检修人员的安全，就需要保证母线接地开关的配置恰当，并且数量和位置都应该合理。
对变电站母线接地开关该如何配置，需要对母线的电磁感应电压、接地开关的安装位置、安装数量进行分析，以保证母线接地开关配置的正确性。
关键词：变电站；母线电磁感应电压；母线接地开关；开关配置；电力系统1 引言在常规变电站中，双母线接线的母线检修时，一段母线停电检修时，另一段平行运行母线的工作电流和短路电流因电磁藕合而在检修母线上产生感应电压。
根据DL/Tj3jZ一2006（（高压配电装置设计技术规程》中j.1.8章节规定：“对屋外配电装置，为保证电气设备和母线的检修安全，每段母线上应装设接地开关或接地器；接地开关或接地器的安装数量应根据母线上电磁感应电压和平行母线的长度以及间隔距离进行计算确定”。
2 母线接地开关母线接地开关也称为闸刀，它的一端和母线相连，通常它们是不直接连接的，通常要先通过断路器，实现它们安全性，在停电检修时，要先断开断路器，再合上接地开关，这样才能保证安全。
接地开关的另外一端和地连接，以保证停电检修时的安全性。
当然，母线的接地开关要和母线的刀闸存在机械闭锁的关系，两者不能同时合闸，造成误操作。
还可以在接地刀闸上安装电磁锁，以实现双重保险。
3 母线电磁感应电压的计算分析但是根据实际配电室的情况，l/d≥20是不能够实现的，因此不能用简化的公式来进行计算。
总之，影响变电站母线接地开关配置的计算结果的因素经过分析之后，需要及时地进行解决，保证变电站母线接地开关配置的准确性。
6 母线接地开关的配置原则母线接地开关在配置时需要遵循一定的原则，以保证检修工作人员的人身安全。
母线安装施工方法
母线安装施工方法1施工准备1）技术准备认真研究电气施工图，掌握母线的分布情况，并根据现场实际测量数据画出母线布置详图，并对每段母线进行编号，标明母线的起始位置、回路号、规格型号等。
2）人员机具准备人员准备：母线安装施工前，根据母线施工进度安排，提前做好人员的准备工作，保证母线施工时人员满足施工要求，同时对进场人员进行安全技术培训及施工工艺交底。
机具准备：主要机具：工作台、台虎钳、钢锯、鲫头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
3）现场准备封闭插接母线安装部位的建筑装饰工程全部结束。
影响母线安装的其他专业施工完毕。
电气设备（变压器、开关柜等）安装完毕，且检验合格。
2施工工艺及方法母线安装施工工艺流程图如下:检查土建预留<^> 检查预留洞的尺寸及相对位置，通过垂直母线槽的部分垂直中心线一致。
<^>与设计院、业主、生产厂家共同确定母线槽走向并做好内部安装各专业的协调，选择最好的安装路径。
先安装地面固定支架后安装墙面支架，所有支架由支吊架安装 < > 母线槽生产厂家配套供货。
重点控制支架的水平一度垂直度及间距母线槽现场验收母线槽运到现场后，按装箱单和附带技术资料检查验收，核对设备本体及附件的规格型号，均应符合设计图纸要求。
附件、备件齐全，外观无损伤及变形，外形尺寸符合要求。
抽样检测绝缘电阻值是否符合要求。
做好检查验收记录。
现场搬运、贮存〈母线槽在搬运时采取切实措施，防止母线槽受损、受潮。
母线槽的保管直接影响其以后的安装与运行质量。
___ V _________ 母线槽连接、固定Z连接螺栓的紧固用力矩扳手，力矩值按规范规定。
连接后接头处要求贴合严密，用0.01mm的塞尺检:〉验合格方可。
母线连接好后，装好盖板，再检测保护电路的连通性，R<0.1Q即合格，做好接地。
▽检测试运行 V 通电前，检查母线槽的相序是否正确，测试相间、相零、相地、零地之间的绝缘电阻值，并做好记录。
母线安装工艺
使用的螺栓螺纹均露出螺母2～3扣；搭接处母线涂层光滑均匀；架空母线弛度一致；相色涂刷均匀。
检验方法：观察检查和检查安装记录。
母线支架及其它非带电金属部件接地（接零）支线敷设应符合以下规定：
2.1.6其他辅料有调合漆，樟丹池、焊条、焊粉等。
2.2主要机具：
2.2.1母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。
2.2.2测试器具：皮尺、钢卷尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。
2.3施工条件：
2.3.1母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。高空作业脚手架搭设完毕，安全技术部门验收合格。门窗齐全。
施焊焊工，应经考试合格。母线焊接后的检验应符合规范要求。
3.6.2母线的螺栓连接：
母线钻孔尺寸及螺栓规格见表2-3。
矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm；上片母线端头与下片母线平弯开始处的距离不应小于50mm（图2-41）。
母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面必须平整，清洁并涂以电力复合脂，并符合下列规定。
母线的接触口连接紧密，连接螺栓紧固力矩值符合搜求。
焊接，在焊缝处有2～4mm的加强高度，焊口两侧各凸出4～7mm；焊缝无裂纹、未焊透等缺陷，残余焊药清除干净。
不同金属的母线搭接，其搭接面的处理符合施工规范规定。
检验方法：观察检查和实测或检查安装记录。
母线的弯曲处严禁有缺口和裂纹。
封闭插接母线安装施工工艺标准
封闭插接母线安装施工工艺标准(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除封闭插接母线安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。
2、施工准备设备及材料要求：封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。
其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。
主要机具：主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。
测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。
作业条件：施工图纸及产品技术文件齐全。
封闭插接母线安装部位的建筑装饰工程全部结束。
暖卫通风工程安装完毕。
电气设备（变压器、开关柜等）安装完毕，且检验合格。
3、操作工艺工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收设备点件检查：设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。
根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。
检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。
检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。
支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；支架制作：根据施工现场结构类型，支架应采用角钢或槽钢制作。
应采用“一”字型、“1”型、“U”字型、“T”字型四种型式。
支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线接地开关安装(工艺编号：010*******)
1、母线接地开关安装标准工艺：
（1）支架标高偏差≤5mm，垂直度偏差≤5mm，顶面水平度偏差≤
2mm/m。
（2）支柱绝缘子应垂直（误差≤1.5mm/m）于底座平面且连接牢固。
（3）绝缘子支柱与底座平面操作轴间连接螺栓应紧固。
（4）导电部分的软连线连接可靠，无折损。
（5）接线端子清洁、平整，并涂有电力复合脂。
（6）操动机构安装牢固，固定支架工艺美观，机构轴线与底座轴线重合，偏差≤1mm。
（7）电缆排列整齐、美观，固定与防护措施可靠。
（8）设备底座及机构箱接地应牢固，导通良好。
（9）操作灵活，触头接触可靠。
（10）接地牢固可靠。
（11）均压环安装应无划痕、毛刺，安装牢固、平整、无变形；均压环宜在最低处打泄水孔。
（12）垂直连杆应用软铜线接地（接地线由厂家提供），且应做黑色标识。
2、母线接地开关安装施工要点：
（1）接地开关支架安装前，对基础杯底标高误差、杯口轴线误差进行测量。
（2）支架组立过程控制杆头件方向，应与接地开关安装后底部安装孔位置保持一致，支架找正时应控制垂直度、轴线，灌浆后需要对以上控制数据进行复测。
（3）开箱检查接地开关附件应齐全、无锈蚀、无变形，绝缘子支柱弯曲度应在规范规定的范围内，绝缘子支柱与法兰结合面胶合牢固并涂以性能良好的防水胶。
瓷裙外观完好无损伤痕迹。
（4）将接地开关底座、绝缘子支柱、母线托架、地刀静触头整体组装，检查处理导电部分连接部件的接触面，清洁后涂以电力复合脂，动、静触头接触处氧化物清洁光滑后涂上薄层中性凡士林油。
依据设计图纸确定底座地刀朝向与地刀静触头相对应。
（5）所有组装螺栓均紧固，并进行扭矩检测，接地开关底座自带可调节螺栓时，将其调整至设计图纸要求尺寸。
（6）接地开关调整：
1）接地开关转轴上的扭力弹簧或其他拉伸式弹簧应调整到操作力矩最小，并加以固定。
2）接地开关垂直连杆与机构间连接部分应紧固，垂直，焊接牢固、美观。
3）轴承、连杆及拐臂等传动部件机械运动应顺滑，转动齿轮应咬合准确，操作轻便灵活。
4）定位螺钉应按产品的技术要求进行调整，并固定。
5）所有传动部分应涂以适合当地气候条件的润滑脂。
6）电动操作前，应先进行多次手动分、合闸机构应轻便、灵活，无卡涩，动作正常。
7）电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸位置相符。
8）电动操作时，机构动作应平稳，无卡阻、冲击异常声响等情况。
（7）接地开关底座与支架应用导体可靠连接，确保接地可靠。
010*******-T1 母线接地开关安装
010*******-T2 母线接地开关安装成品
010*******-T3 母线接地开关安装成品
010*******-T4 母线接地开关安装成品。
