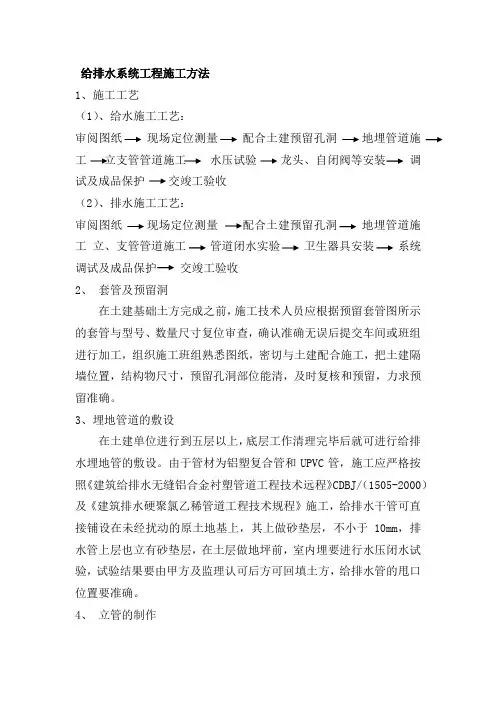

给排水系统工程安装施工工艺及施工方法

㈠、室内给水系统施工工艺

施工工艺流程：

安装准备→支吊架制作安装→管道预制加工→干管安装→支管及配件安装→管道试压→管道防腐和保温→管道消毒冲洗。

⑴、安装准备：认真熟悉施工图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装饰施工图，核对各种管道的坐标、标高是否有交叉。管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。

⑵、管道支架制作安装：管道支架、支座的制作应按照图样要求进行施工；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定；管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。制

作合格的支吊架应进行防腐处理和妥善保管。

⑶、预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门窗位置等施工草图，在实际位置做上标记。按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段及分组编号。

⑷、干管安装：室内部分生活给水管及热水管和热水回水管，管径＞DN100采用镀锌内衬不锈钢管，丝接或法兰连接；管径≤DN100时，采用”mAPRESS”不锈钢管，卡压连接。连接及安装工艺按照设计图纸及国标有关规定执行。

⑸、立管明装：每层从上至下统一吊线安装卡件，将预制好地立管按编号分层排开，按顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。立管阀门窗安装朝向应便于操作和修理。

⑹、立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。

⑺、支管安装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉

固定。卫生器具的冷热水预留口要做在明处，加好丝堵。⑻、管道试压：铺设暗装的给水管道在隐蔽前做好单项水

压试验。管道系统安装完后进行综合水压试验。⑼、管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来

水连续进行，应保证有充足的流量。冲洗洁净后办理验收

手续。

㈡、消火栓给水系统的安装

施工工艺流程：

安装准备→消防水泵、稳压泵安装→干、立管安装

→消火栓及支管安装→消防水箱和水泵接合器安装→管道

试压→管道冲洗→消火栓配件安装→系统通水调试。

⑴、安装准备：认真熟悉消防主管部门窗审批的设计施工

图纸，编制施工方案，进行技术、安全交底。核对有关专

业图纸，查看各种管道的坐标、标高是否存在排列位置。

检查预埋件和预留洞是否准确。检查管材、管件、阀门窗、设备及组件等是否符合设计要求和质量标准。（2）、干管安装：消火栓系统管道室内管径≤DN100时，采用热浸

镀锌钢管，丝接或法兰连接。管径＞DN150时，采用热浸

镀锌无缝钢管，卡箍连接。

（3）、立管安装：每层楼板要预留孔洞，立管可随

结构穿入，以减少立管接口。

（4）、消火栓及支管安装：消火栓箱体要符合设计

要求，产品均应有消防部门窗的制造许可证及合格证方可

使用。消火栓支管要以栓阀的坐标、标高定位甩口，核定

后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓

阀侧装在箱内时应在箱门窗开启的一侧，箱门窗开启灵活。

（5）、管道试压：消防管道试压可分区、分段进行，试压环境温度不得低于5℃。消火栓给水系统试验压力为按设计要求执行。试压合格后及时办理验收手续。

（6）、管道冲洗：消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其他成品。

（7）、消火栓配件安装：消火栓配件安装应在交工前进行。消防水龙带应折放在挂架上或卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪快速接头的连接，应使用配套卡箍锁紧。安装电控按钮时，应注意与电气专业配合施工。

（8）、系统通水试调：消防系统通水试调应达到消防部门窗测试规定条件，测试最不利点的消火栓的压力和流量能满足设计要求。

㈢、自动喷水灭火系统的安装

施工工艺流程：

安装准备→消防水泵→干立管安装→水泵接合器及报警阀组安装→支管安装→分区强度试验及冲洗→喷头、水流指示器安装→系统严密性试验→系统调试。

⑴、施工准备：施工前，设计单位应向施工单位进行技术交底。系统组件、管件及其它设备、材料，能保证正常施工。各施工阶段所需材料设备准备齐全并应能保证连续施工。

⑵、喷淋泵的安装同消火栓泵。

⑶、干立管安装

①、管网安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

②、管道的安装位置应符合设计要求。

③、管道支架、吊架、防晃支架的安装，应牢固、支架或吊架间距符合下列要求：

公称直径（mm）253240507080100125150200250300距离

④、管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于

300mm；与末端喷头之间的距离不宜大于750mm。

⑤、当管子的公称直径大于50mm时，每段配水干管或配水管设置防晃支架不应少于1 个。
