除氧器安装作业指导书
除氧器就位与安装作业指导书
1．适用范围本作业指导书适用于常熟金陵热电有限公司2×15MW机组3台YDQ-1500/85型除氧水箱吊装及安装作业2．编制依据2．1 《电力建设安全工作规程》（火力发电部分）DL5009.1-922．2《起重技术》2．3《汽机房附属机械及辅助设备安装图》 J03022．4《电力建设施工及验收技术规范》（汽轮机机组篇）DL5011-922．5《火电施工质量检验及评定标准》汽机篇 1984年3．工程概况与工作量3．1工程概况常熟金陵热电有限公司2×15MW汽轮发电机组配置三台由无锡市华通环保设备有限公司生产的YDQ-1500/85型除氧器及水箱，布置在汽机房除氧间13m层，水箱中心线距B排柱中心3800mm，固定支墩在3#、5#、9#柱头处，标高为:14.04m,滑动支墩在4#、6#、10#柱头处，标高为：13.968m,除氧水箱采用滚柱式滑动，以满足其自由热膨胀的要求。
根据现场施工情况,采取除氧水箱及除氧器从扩建端分别拖进就位。
具体作业详见作业步骤。
4．1人员组织操作工 1 人起重工 5 人安装工 5 人电工 1 人指挥 1 人安全员 1 人技术员 1 人4．2人员的资格及要求4．2．1所有施工人员上岗前应经过三级安全教育，并考试合格。
4．2．2施工人员大部分应为从事该专业工作，多年以上熟练工人。
4．2．3参加作业人员必须熟悉图纸及有关措施和规范要求，对施工内容和要求有足够的了解。
5．施工的机、器具5．1 工机具5t卷扬机1台 10t链条葫芦2只6．1 将需加工材料备放在相关位置。
6．2 支座用16#槽钢，需8根，每根长6m。
支墩亦可用枕木代替，枕木并排两根两层。
6．3 5t卷扬机预置13m除氧间平台#8～#9柱头之间处并固定。
钢丝绳采用14.5mm规格，长180m，采用二组滑轮组穿绕钢丝绳拖水箱，钢丝绳穿绕。
6．4除氧器支墩交接验收完毕，基础清理干净，标高、中心线复查结束。
除氧器吊装作业指导书(最终版)
编号：T320-HZTB--0021.目的为了在安全的前提下，顺利的完成除氧器的吊装工作，编制本作业指导书指导华润贺州电厂一期2³1000MW机组工程#2机组除氧器的吊装和安装。
2.适用范围适用于华润贺州电厂一期2³1000MW机组工程#2机组除氧器的吊装和安装。
3.编制依据3.1.《汽机专业施工组织设计》安徽电力建设第二工程公司3.2.《汽机房辅助设备安装图》中南电力设计院3.3.《除氧器设备图纸》（制造厂提供）3.4.《电力建设施工质量验收及评价规程》第3部分：汽轮发电机组DL/T5210.3—20093.5.《电力建设安全工作规程》火力发电厂DL5009.2-2002。
3.6.《国家电网公司基建安全管理规定》3.7.《火电建设起重机应用手册》（北京电力建设公司编）3.8.《重型设备吊装手册》（冶金工业出版社）3.9.《材料力学》（高等教育出版社）3.10.《钢结构设计手册》（中国建筑工业出版社）3.11.《施工机械技术性能手册》（安徽电力建设第二工程公司）2005.103.12.《中华人民共和国国家标准重大危险辨识》GB18218-2000。
3.13.《手持式电动工器具的管理、使用检查和维修安全技术规程》GB3787-93。
3.14.《特种设备安全监察条例》国务院令373号。
4.作业项目概述4.1.工程概况华润贺州电厂一期2³1000MW机组工程＃2除氧器由东方电气集团东方锅炉厂生产，除氧器的结构形式为内置式结构；除氧器筒总重157t其外形尺寸长³宽³高（39079mm³4060mm³4100mm）；除氧器分3段运输到现场，布置在除氧间33m层#14～#17柱间；中心线距B排柱5500mm，距C排柱4500mm。
4.2.主要工作量4.2.1.M18000履带吊活动区域路基平整。
4.2.2.除氧器拖运滑道制作安装，除氧器拖运滑道在除氧层上安装牢固可靠。
除氧器安装作业指导书
除氧器安装作业指导书一、前言除氧器是工业上常用的一种设备，主要用于除去水和氧气，以保证工业设备的正常运行。
在安装除氧器时，必须按照规范操作，以确保其安全性和有效性。
本指导书旨在为除氧器的安装提供详细的步骤和操作说明，以帮助工程师按照标准流程进行作业。
二、安装前的准备1、检查除氧器的型号和规格是否与计划安装的设备相符。
2、检查除氧器的部件是否完好，应先进行外观检查，检查是否有裂纹或破损现象，然后再进行内部检查，检查各部件是否严密，各零部件的安装位置是否正确。
3、安装前应清理除氧器的进出口和内部管道，并清除管道内残留的杂物和杂质，以确保其不会影响除氧器的正常工作。
4、根据安装图纸和工艺流程，确认除氧器的安装位置和设备朝向。
安装地点必须符合安全和环保要求。
三、安装步骤1、确定除氧器的安装高度和固定方式。
一般来说，除氧器应该安装在离设备顶部 1 米左右的位置，并通过支架或固定扣来固定，以确保设备的稳固。
2、将除氧器的进出口管道与设备连接，使用垫片和紧固螺栓将其固定到设备上。
3、根据设计要求进行制冷系统和除氧器的接口，包括进出口管道和电气控制等方面。
4、安装压力表和温度计，以实时监测除氧器的运行状态。
5、将除氧器与管道相连接，注意管道的规格和型号必须与除氧器相匹配，并使用紧固螺栓将其固定。
6、根据除氧器的实际工作要求，调整压力和温度，以使其满足制冷要求。
7、接通电源，启动除氧器，进行试运行，检查系统是否正常运行，是否有泄漏或其他异常情况。
只有在确认除氧器正常运行后，才可以将其投入使用。
四、安全注意事项1、在进行除氧器的安装作业时，仅允许有经验丰富的工程师进行，为确保工作安全，必须佩戴相关的安全装备，并按照相关的工作规范进行操作。
2、在安装过程中，必须注意系统的稳定性和平衡性，以防止设备变形或倾斜。
3、在管道或系统检查时，必须切断电源，并等待系统自然冷却，以避免烫伤或其他意外事故。
4、在操作过程中，必须密切注意系统运行的情况，及时发现并解决问题，以保障设备安全与稳定性。
除氧器安装
除氧器安装施工方案1.目的和适用范围：1.1目的：为确保除氧器安装质量及施工安全，特编制本作业指导书。
本作业指导书用于指导兴安热电厂2×340MW机组工程除氧器安装。
1.2适用范围：本作业指导书适用于兴安热电2×340MW机组工程除氧器吊装就位、安装。
要求每一个施工者严格遵守本作业指导书规定的施工程序、工艺规范质量标准及安全事项等。
2.工程概况：2.1工程简介项目位于内蒙古兴安盟乌兰浩特市区西北约2.OKM处，厂址东北紧邻白阿铁路。
西北紧靠省级大通道，规划占地面积50公顷，建筑面积4650平方米，建设2×340MW热电联产机组，预计2013年首台机组投产，并计划在同年底实现双投，项目投产后可新增发电能力68亿千瓦。
项目总投资25.84亿元。
除氧器为压力式除氧，其原理把压力稳定的蒸汽通入除氧器加热给水，再加热过程中，水面上水蒸气的分压力逐渐增加，而其他气体的分压力逐渐降低，水中的气体就不断的分离析出。
当水被加热到除氧器压力下的饱和温度时，水面上的空间全部被水蒸气充满，各种气体的分压力趋于零，此时水中的氧气及其他气体通过连续排氧设施排入大气。
1#机组除氧器由我公司负责安装。
除氧器位于12.6米层, 4/A～B列,3～6轴之间。
2.2安装工作顺序：2.2.1台板、马鞍座就位2.2.2除氧器就位2.2.3除氧器平台安装2.2.4除氧器附件安装2.3设备参数：型式：内置式除氧器型号：YY1250设计压力：1.08MPa工作压力：0.947MPa设计温度：350℃工作温度：174.9℃有效容积：150m3几何容积：220m3类别：一类容器直径：Φ4056mm厚度：28mm长度：18740mm整体高度：4506mm净重：80140kg满水重：300000kg运行重：230000kg腐蚀裕量：1.6mm3.编制依据：3.1汽机房辅助设备安装F131S-J030101-013.2除氧器安装就位图F131S-J030101-083.3除氧器厂家图3.4《电力施工及检验技术规范》汽机篇 DL5011—20093.5《火电施工质量检验及评定标准》汽机篇2009版3.6《电力建设安全工作规程》 DL5009.1-20093.7《电站压力式除氧器安全技术规定》3.8钢丝绳6×37+1-170起吊力明细表3.9《电力建设施工质量验收及评价规程第3部分:汽轮发电机组》DL/T 5210.3-20094.作业前应做的准备和必须具备的条件：4.1进入厂房道路畅通。
除氧器作业指导书
1工程概况汽机房除氧间27.97m 平台上需布置除氧器,其直径为 2.55米,长14.978米,重35t；除氧水箱直径3.6米，长31米，重103t.分三段运输吊装，每段加底座重约35t ，利用拖板车直接把除氧器各段运输到汽机房除氧间固定端，250履带吊进行卸车和吊装，吊装时3000tm塔吊辅助抬吊，再用卷扬机牵引就位。
2编制依据2．1除氧器厂家及设计院图纸，7＃机组施工组织总设计及起重专业施工组织设计。
2．2电力建设起重机械性能表。
2．3职业安全健康与环境管理体系程序文件。
2．4电力建设安全工作规程。
2．5起重吊装技术。
3工程安排3．1进度计划卸车运输及吊装工期根据设备到货、主厂房具备安装条件的实际情况，滿足P3进度计划要求。
3．2人力计划队长1人技术员2人安全员1人施工人员22人4作业准备工作及条件4．1机具及材料准备4．2作业环境要求4．2．1主厂房固定端处适合250T履带吊行走。
4．2．2除氧器摆放位置平整，地基坚实无杂物。
5作业程序和作业方法5.1除氧器卸车直接利用板车运输到除氧间固定端，250T履带吊选用工况：主臂59.4m，最小幅度吊重51T，除氧器及三段除氧水箱均为35t，所以250T 履带吊具备除氧器卸车吊装能力。
5.2.除氧器吊装5.2.1利用枕木平行铺设滑道，铺设时枕木正对下方纵向梁,使楼板受力很小.滑道距离为2.5米，枕木上铺设轨道，轨道上表面均匀涂上润滑油，以减小轨道与除氧器底座间的摩擦力。
用5T卷扬机穿二三走五滑车组并用导向滑车将牵引钢丝绳引到除氧器入口处。
再用两台5T卷扬机分别穿四四走九滑车组从除氧器就位正上方的两个开口处引到就位正下方。
（开口处搭设工字钢梁以便挂导向滑车，4×4滑车组分别加一个5T滑车以便钢丝绳导向）5.2.2 250T履带吊在主臂59.4m，最小幅度时，吊重51T，满足要求,3000tm 幅度在44m时,吊重22.5t使其拴住除氧器外端尾部未受力(吊车布置和吊点位置见附图), 当除氧器起吊到固定端B、C列间28m平台开口处时，将卷扬机牵引钢丝绳拴住除氧器入口端并使钢丝绳受力，检查滑车等所用工具无问题后，用卷扬机水平拖入除氧器。
除氧器安装作业指导书
1、编制依据1.1《电力建设施工及验收技术规范.汽机篇》 DL 5011-92。
1.2《火电施工质量检验及评定标准.汽机篇》 1998年版。
1.3《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002。
1.4 武汉大方机电有限公司图纸及技术资料。
1.5 广西电力工业勘察设计院提供的J0301册图纸。

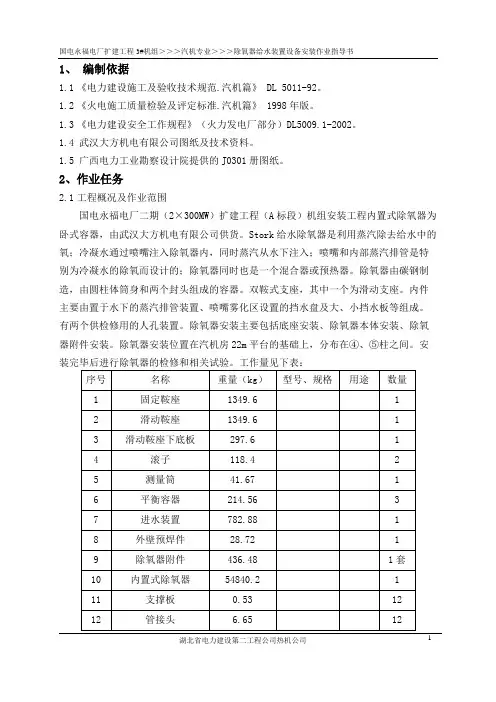

2、作业任务2.1工程概况及作业范围国电永福电厂二期（2×300MW）扩建工程（A标段）机组安装工程内置式除氧器为卧式容器，由武汉大方机电有限公司供货。
Stork给水除氧器是利用蒸汽除去给水中的氧；冷凝水通过喷嘴注入除氧器内，同时蒸汽从水下注入；喷嘴和内部蒸汽排管是特别为冷凝水的除氧而设计的；除氧器同时也是一个混合器或预热器。
除氧器由碳钢制造，由圆柱体筒身和两个封头组成的容器。
双鞍式支座，其中一个为滑动支座。
内件主要由置于水下的蒸汽排管装置、喷嘴雾化区设置的挡水盘及大、小挡水板等组成。
有两个供检修用的人孔装置。
除氧器安装主要包括底座安装、除氧器本体安装、除氧器附件安装。
除氧器安装位置在汽机房22m平台的基础上，分布在④、⑤柱之间。
安装完毕后进行除氧器的检修和相关试验。
工作量见下表：2.2技术参数型号 DFST1030·120/173型工作压力 0.147～0.82Mpa（a）设计压力 1.05Mpa最高出水温度 172.7℃设计温度 250℃几何容积 184m3外径：3852mm；筒身壁厚：26mm；封头壁厚：28mm；壳体材料：20g；总长：约17100mm有效容积 120m3额定出力 1030t/h出水含氧量≤7μg/L喷嘴最大出力 1200t/h压降 0.058MPa空重～68000kg3、作业准备和作业环境条件3.1环境条件a除氧器基础交安资料齐全，复测完毕，符合设计图纸；b除氧器经过检查验收，符合制造厂要求。
3.2 作业准备a.人员配备：技术员1名，安装作业手4人，起重工8人b.机具配备：50吨千斤顶4个，2吨链条葫芦4个，12V行灯2台，磨光机1台，电焊机2台c.力能配备：22m层布置氧气、乙炔管道和220V、380V电源插座；4、施工进度安排安装工作计划于2006年5 月20日开始,2006年6月20日安装完毕。
除氧器安装作业指导书
目录1.适用范围2．编制依据3．工程概况与工程量4．作业人员的资格和要求5．主要机械及工器具6．施工准备7．作业程序8．作业方法、工艺要求及质量标准9．工序交接及成品保护10．职业安全卫生和文明施工措施11．环境要求12．《工程建设标准强制性条文》（电力工程部分）的实施13．附录1．适用范围本作业指导书适用于我公司承建的国电泰州电厂二期工程B标段#4机组除氧器安装。
2．编制依据2.1《电力建设安全工作规程》（火力发电厂部分） DL5009.1—2002版2.2《火电工程项目质量管理规程》 DL/T1144—20122.3《火力发电厂金属技术监督规程》 DL/T438-20092.4除氧器说明书及设备图纸上海电气电站设备有限公司2.5《汽机房附属机械及辅助设备安装图》（J0302）华东电力设计院2.6 《电力建设施工技术规范第3部分：汽轮发电机组》 DL5190.3—20122.7 《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》 DL/T5210.3-20092.8 《电力建设施工质量验收及评价规程第5部分：管道及系统》 DL/T5210.5-2009 2.9 《电力建设施工技术规范第5部分：管道及系统》 DL5190.5—20122.10《工程建设标准强制性条文(电力工程部分)2011年版》中电联标准〔2012〕16号2.11 《电力建设施工质量验收及评价规程第7部分：焊接》 DL/T 5210.7-20102.12《火力发电厂焊接技术规程》 DL/T869-20122.13《施工现场临时用电安全技术规范》 JGJ46-2005 2.14绿色施工导则建质[2007]223号2.15国家电网公司基建安全管理规定2.16国电集团《火电机组洁净化安装管理规定》2.17 国电泰州电厂二期工程（B标段）#4机组汽机专业施工组织设计3.工程概况及主要工作量3.1工程概况国电泰州电厂二期工程#4机组安装一台内置式除氧器。
04-003 除氧器安装指导书
控号：文件编号：Q/DDE-榆社·汽机-IW003-2004东北电业管理局第二工程公司作业指导书工程名称：华能榆社电厂二期扩建工程作业项目：2#机组除氧器安装生产经理批准：日期：总工程师批准：日期：工程部门审核：日期：安环部门审核：日期：质检部门审核：日期：编制部门审核：日期：编制：日期：编制单位：1.项目概况：华能榆社电厂二期2×300MW空冷燃煤发电工程2#机组装置一台中州汽轮机厂生产的YY1100型内置无头式除氧器，布置在A-B轴11-14线跨12.6米平台。
除氧器重61.00吨，其技术特性如下：设计压力：1.0MPa设计温度：350℃水箱有效容积：150m3额定出力：1100t/h工作压力：0.86MPa除氧器外直径4.052米，长度为18.156米。
2.编制依据2.1施工、验收规范及引用资料《电力建设施工及验收技术规范》汽轮机组篇（DL5011-92）。
《火电施工质量检验及评定标准》汽轮机篇（1998年版）《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.2图纸资料设计图纸F0212S-J0301-02、F0212S-J0301-03厂家提供除氧器设备图及除氧器使用说明书2.3公司下发的管理体系文件《质量、环境、职业安全健康管理手册》《质量、环境、职业安全健康管理体系程序文件》《质量、环境、职业安全健康管理体系作业文件》3、主要工程机械及器具80/20吨桥吊 1台水平仪 2个5m卷尺 1把奥太焊机 1台0.5kg手锤 1把线坠 1个4、施工人员配备情况及注意事项施工人员配备施工负责人彭玉石技术负责人李永强质量负责人李永强安全负责人吴宝德钳工李喜堂起重负责人殷钢焊接负责人修平吊车司机邓宇4.1所有参加作业人员需经过三级教育，考试合格，熟悉《电力建设安全操作规程》；4.2施工人员必须经过技术及安全交底，施工人员要熟悉图纸及作业指导书的内容；4.3从事此项工作应配备经验丰富、责任心强的高素质作业人员，服从指挥；4.4如遇问题及时与技术员沟通，不许自作主张、盲目施工，保证按时保质完成施工任务；4.5为防止误工、窝工现象，各工种应配备齐全，人数按本方案配备，并且随时随调；4.6特殊工种施工人员必须持证上岗。
除氧器安装作业指导书
4.2除氧器安装：
4.2.1将除氧器下支座与水箱连接，要求两支座中心间距为4000㎜，偏差小于2㎜，纵横中心线偏差小于2㎜/ m。符合要求后将下支座与水箱电焊牢固，将除氧器就位，测除氧器水平偏差小于2㎜/ m，中心偏差小于2㎜，符合要求后将两支座与水箱焊接。
4.2.2除氧器内部安装要求
2.4《火电施工质量检验及评定标准（汽机篇1998年版）》。
3、施工准备：
3.1根据图纸及装箱单对设备开箱清点，外观检查箱体表面应无凹坑、划痕及机械损伤，支座的拉筋、加强板焊接牢固符合要求，各管座、管口完好无损。
3.2验收基础：要求表面应清理干净，表面无裂纹、孔洞、油污、杂物等。基础纵横中心线、标高误差均小于10㎜。
工程名称：
机组容量：2×25MW
编号：机—04
类型：Ⅰ类
作业指导书
作业项目名称
除氧器安装
出版日期
2003年08月31日
审核
批准
编写
审定
编写单位
会审
作业指导书
第1页共4页
目录
1、概述
2、编制依据
3、施工准备
4、除氧器及水箱安装
5、除氧器平Leabharlann 安装6、除氧器水压试验7、安装完毕应具备的技术资料
8、安全措施
最高工作压力：0.65MPa
设计压力：0.65MPa
设计温度：310℃
除氧水箱：
型号：GS—150
有效容积：40m3
整体外形尺寸：φ3024×12×7974
2、编制依据
2.1上海电站辅机厂《除氧器及水箱图纸及说明书》；
2.2东北电力设计院《汽机房附属设备安装图》；
2.3《电力建设施工及验收技术规范（汽机篇）》DL 5011—92；
除氧器安装作业指导书(作者王薪锋)
1目的指导国电蚌埠发电厂2×660MW机组扩建工程#3机除氧器安装。
2适用范围国电蚌埠发电厂2×660MW机组扩建工程#3机除氧器安装。
3编制依据3.1《电力建设施工技术规范第三部分汽轮发电机组》（DL5190.3-2009）3.2《电力建设安全工作规程第一部分火力发电厂部分》（DL5009.1-2014）3.3《电力建设施工质量验收及评价规程第三部分汽轮发电机组》(DL/T5210.3-2013) 3.4《工程建设标准强制性条文电力工程部分》2013版3.5国电蚌埠发电厂2×660MW机组扩建工程A标段《汽机专业施工组织设计》3.6国电蚌埠发电厂2×660MW机组扩建工程A标段《施工组织设计》3.7《除氧器设备图纸》（制造厂提供）3.8《施工机械技术性能手册》（安徽电建二公司编）4作业项目概述4.1工程概况4.1.1国电蚌埠发电厂2×660MW机组扩建工程#3机组除氧器为武汉大方机电有限公司生产的内置式除氧器；除氧器净重100t，其外形尺寸长×宽×高（23044×4464×4560mm），有效容积为180m³。
除氧器为整体运至现场；布置在除氧间32m层#4～#6柱间；安装时用一台M18000履带吊送入预先铺设的拖运滑道上，然后用卷扬机（或链条葫芦）拖至就位基础上，最后用千斤顶顶起除氧器并抽出滑道，落下除氧器于就位基础上。
M18000履带吊工况：主臂48.8m，副臂27.4米，主臂角度80度，其作业半径24米，额定起吊重量161.6t。
4.2主要工作量4.2.1除氧器拖运滑道制作安装。
4.2.2除氧器停放场地清理，地基处理。
(1)除氧器起吊前放置区域详见附图8。
4.2.3M18000履带吊活动区域路基平整。
(1)M18000履带吊吊装站位图详见附图9。
4.2.4除氧器卸车及除氧器翻身。
4.2.5除氧器支座（元宝座）安装。
除氧器安装作业指导书
1目的指导火电厂除氧器的安装。
2适用范围适用于火电厂除氧器安装3编制依据3.1制造厂提供的有关除氧器的施工图纸及相关技术资料。
3.2制造厂提供的有关除氧器的安装、检修手册。
3.3施工组织总设计、施工专业设计。
3.4《电力建设施工及验收技术规范》汽轮机组篇DL5011—92。
3.5《火电施工质量检验及评定标准》汽机篇（1998版）。
3.6《电力建设安全工作规程》火力发电厂部分（1992—02—21）。
3.7《电力建设安全健康与环境管理工作规定》2002-01-21。
4作业项目概述火电厂300MW机组除氧及加热系统基本包括：三台高压加热器，四台低压加热器及一级除氧器，除氧器及水箱的安装要与土建配合好，土建要预留部分钢梁或建筑缓装，一般起重机械不能直接将加热器吊至安装位置，要铺设滑道拖运除氧器至安装位置，拖运采用卷扬机和链条葫芦，一般承力梁需要加固。
5作业准备5.1资源与环境：5.1.1施工现场照明充足，动力电源满足施工要求。
5.1.2施工现场有可靠的电源，氧、乙炔气取自氧、乙炔气管道或备瓶气待用。
5.1.3施工场地消防系统可以投用或备足量的消防器材备用。
5.1.4视施工现场情况选定起重机停放点，要求停放点及起重点行走通道具备足够的强度，除氧器拖运通道无杂物堆积。
5.1.5除氧器及水箱基础及其平台作业完毕并经过验收，土建结构应予留除氧器及水箱吊装孔或留出除氧器及水箱拖运通道。
机具操作人员协同土建人员铺垫夯实起重机停放场地及行走通道。
5.1.6设备、材料按要求到货，规格、型号、材质、数量符合设计要求；设备、材料具有合格证书，按要求需提供的设备性能试验报告等。
5.1.7特殊工种上岗前应进行培训。
5.1.8施工前应对所有施工人员进行安全交底和技术交底。
5.1.9设备材料堆场清理干净，无积水，道路平整坚实，运输道路畅通，场地清洁无作业障碍物。
其它影响施工的环境因素见附录Ⅱ5.2风险分析及评价施工过程中存在的风险见附录Ⅲ5.3质量策划5.3.1设备到现场后，认真检查，并做好检查记录，发现设备缺陷及时上报。
除氧器组合、安装作业指导书
1．编制依据1.1西北电力设计院《除氧器安装图》1.2青岛青力锅炉辅机有限公司《旋膜式除氧设备安装使用说明书》及设备图纸1.3《电力建设施工及验收技术规范》（汽轮机机组篇）1.4《火电施工质量检验及评定标准》（汽轮机机组篇）1.5《青海桥头老厂2×135MW机组改扩建工程汽机专业施工组织设计》1.6《电力建设安全操作规程》1.7《电力建设安全健康与环境管理工作规定》2．工程概况2.1工程简介青海桥头宁北老厂2×135MW工程设计2台除氧器，2台除氧器集中布置于除氧煤仓间B-C 列、5-7号柱两档间的16.5m平台上。
水箱设计中心线标高为19.00m。
2.2除氧器技术特性本除氧器由青岛青力锅炉辅机有限公司提供。
除氧器型号为GCM-480，额定出力为480t/h，给水箱型号为GS-100型，水箱有效容积100m3，长14236mm，直径3456mm，壁厚28mm，总重为54.6t。
除氧器最高工作温度171.8℃，最高工作压力0.73MPa。
2.3设备结构及作用2.3.1高压旋膜式除氧器（立式）高压旋膜式除氧器按水流方向由上而下，分为：排汽区段，起膜器，空间区和填料区段。
主凝结水及补给水，以及各处合格的疏水进入除氧器起膜组的水室内，在压差作用下，经旋膜管上的小孔，射流喷射，沿旋膜管内壁形成的水膜旋转而下，由于离心作用，在管口处形成高速旋转的水膜裙，加热蒸汽由填料层下部上升，经汽液网和蓖条，由水膜裙及内壁的中空部分通过，与入口水逐级相遇，进行热质交换。
将入口水加热到与除氧器运行压力相对应的饱和蒸汽温度，溶解于水中的氧气及不凝结气体，自水中逸出，经封头上部的汽水分离器排汽管排入大气。
入口水在起膜器内完成一次除氧，在填料层完成二次除氧。
除氧水由除氧器自流而下，经水箱上的分水圈下落，汇集于除氧水箱内。
这种除氧器的传热系数较高，可在较短时间内将水加热到要求状态，达到除氧效果。
为检修方便，除氧器装设有人孔装置。
除氧器安装作业指导书
除氧器安装作业指导书PT PLN (PERSERO)目录1作业任务 (1)2编写依据 (2)3作业准备和条件 (2)4作业方法及安全、质量控制措施 (6)5作业质量标准及检验要求 (11)6技术记录要求 (7)7危险源、环境因素辨识及防范措施、文明施工标准128有关计算及分析 (10)9附录 (19)1作业任务1.1 工程概况本项目两台除氧器及附件由中国武汉大方机电有限公司生产，为无头内置式除氧器，筒体材料为SA516-Gr70；除氧器额定出力497t/h，本体净重约38t，其外形尺寸长×宽×高约为15000×3850×4100mm。
除氧器布置在除氧煤仓间平台，其横向中心线距B轴中心4m，由2只支座支撑，其中1只为固定支座，1只为滑动支座。
现场由机械化专业负责吊装至相应位置，然后热动专业进行就位安装。
1.2作业项目范围本次作业项目范围为2台除氧器本体及附件安装。
1.3工程量1.3.1除氧器就位找正1.3.2除氧器附件安装1.3.3除氧器平台扶梯安装1.4工期要求2编写依据2.1《除氧器安装图》武汉大方机电有限公司2.2《汽机房辅助设备安装图》安徽电力设计院J0301 2.3《电力建设施工质量验收及评价规程》汽轮发电机组（DL/T5210.3-2012版）2.4《火力发电厂焊接技术规程》DL/T869-20122.5《中华人民共和国特种设备安全法》2.6《工程建设标准强制性条文执行管理办法》电力工程部分. G08-19-20112.7电力建设安全工作规程（火力发电厂）DL5009.1-20143作业准备和条件3.1作业人员及主要管理人员3.2技术准备3.2.1熟悉除氧器厂家图纸和安装图纸，进行图纸会审，制定施工方案。
3.2.2进行施工现场危险源和环境因素识别，制定防范措施。
3.2.3组织施工班组进行技术交底，让施工人员熟悉图纸及作业指导书，学习施工规范，掌握施工工艺，特殊工种应持证上岗。
除氧器吊装、安装作业指导书.docx
1编制依据1.1西北电力设计院捉供的除氧间平而布置图1. 2上海电气电站设备有限公司提供的除氧器安装图纸1.3《电力建设施工技术规范第3部分：汽轮发屯机组》DL 5190. 3-20121.4《电力建设施工质量验收及评价规程第3部分汽轮发电机组》DL/T 5210. 3-20091.5《电力建设施工质量验收及评价规程笫7部分：焊接》DLT5210. 7-20101.6《火力发电厂焊接技术规程》DL/T 869-20121.7《工程建设强制性条文（电力工程部分）》2011年版1.8《电力建设安全工作规程》第1部分（火力发电厂部分）（D L5009. 1-2002）1.9《电力建设安全健康与环境管理工作规定》（2003版）1. 10汽机专业施工组织设计2概述鄂尔多斯高新材料有限责任公司动力站（2X330MW）机组工程，除氧器为内置式除氧器，由生产厂家整套供货，汽运到施工现场。
除氧器内置式除氧器，外形尺寸外径/长度/厚度为3800mm/19044mm/22mm,总重量为约61t,冇效容积150m3, 额定出力1320t/h,布置于汽机房B-C列19.6m除氧间，中心标高22. 5m,托架型式是采用两个刚性支座支撑，其中一个为滑动支座，一个固定式支座，支座间距为9m o除氧器用于从给水中除去溶解氧和其它不凝结的气休，其方法是用蒸汽直接与给水混和，从而加热给水至除氧器运行压力所对应的饱和温度。
系统屮使用的水必须进行氧气处理。
即使是少量的氧气也会导致腐蚀的发生。
冷凝水通过喷嘴注入除氧器内，同时蒸汽通过人字形两列鼓泡管从水下注入。
喷嘴和内部蒸汽排管是特别为冷凝水的除氧而设计的。
除氧器同吋也是一个混合加热器或预热器。
3图纸主要工程量4作业条件5作业方案5. 1具体方案除氧器吊装、托运：在BC列19. 6m层从扩建端开始向固定端铺设两列型钢H588X300X 12X20作为托运梁，从#16轴铺设到#13轴，两托运梁Z间用20価厚钢板进行连接，然后再在托运梁上铺设［25槽钢作为托运滑道，槽钢内事先涂上黄油，槽钢与H型钢用卡板进行固定，除氧器的两个支座在吊装前提前进行安装焊接牢固，作为托运支架。
华锦除氧器安装作业指导书.doc
1.适用范本作业指导书仅适用于辽宁华锦化工集团乙烯改扩建工程配套供热项冃锅炉及辅助工程，青岛青力锅炉辅机有限公司生产的一台YGXC-500t/h型高压旋膜除氧器的安装。
2.编制依据2.1青岛青力锅炉辅机有限公司提供的YGXC-500t/h型高压旋膜除氧器图纸；2.2中国联合工程公司主厂房剖面图N253XI-R09 （无安装图）；2.3《屯力建设施工及验收技术规范》汽轮机组篇DL/T5011-92；2.4《屯力建设施工、验收及质量验评标准》汽轮机篇1998年版；2.5《火力发电厂焊接技术规程》DL/T869-2004；2. 6《起重机机械性能表》；2.7近儿年施工过的同类或类似丁程的成熟施T经验。
3.设备概况除氧器水箱外径为①3440X20mm；长度（不包括封头）为14400mm,总长度为16220 mm；除氧器总重49524kg,其屮除氧水箱重为37432kg,除氧塔重为12092kg；除氧塔安置在除氧水箱上部并焊接，总高度为8907mm；除氧器布置于除氧煤仓间17. 5m层，位于B 排柱与C排柱之间，横向中心距C排柱中心4200mm o4.施工应具备的条件及资源配置4.1施工应具备的条件4.1. 1图纸资料齐全。
4.1・2除氧煤仓间厂房西侧满足两辆汽车吊通过、支车，路面平整、夯实（三通一平）；厂房西侧从Oni至30m层E、C两轴线柱间的脚手架应全部拆除干净；除氧层内的脚手架、建筑垃圾应清除干净。
4.1.3两辆汽车吊经检验性能良好。
4.1.4除氧器吊装用的钢丝绳、手拉葫芦等机具准备就绪。
4.1.5道木、滚杠等准备就绪。
4.1.6除氧器基础经验收合格并移交。
4.1.7所有施工人员必须参加技术与安全交底并签字。
4.2工机具配备4. 3施工人员配备5-施工工序和施工方法5.1施工工序：除氧器水箱：除氧器水箱外观检查一除氧器水箱支腿焊接限位槽钢一槽钢铺设一除氧器水箱吊装一除氧器水箱牵引一除氧器水箱牵引至基础〜除氧器水箱吊吊起、下方染道木一除氧器水箱下部土建基础浇灌一除氧器水箱下落至基础、找正除氧塔：除氧塔外观检查一焊接除氧塔支座托盘一滚杠铺设一除氧塔吊装一除氧塔牵引除氧塔M装到除氧器水箱上方一除氧塔与除氧器水箱组对、焊接一平台扶梯安装（视现场情况可放最后）一验收其它附件安装5.2施工方法5.2. 1施工准备除氧器水箱运至现场后，接收方人员、质检员、工程技术人员及相关施丁人员应首先对照图纸对其外观进行检查，并注意核查图纸与安装方向相同。
除氧器安装施工作业指导书 修改版
发放编号：文件编号：山东泉林秸秆综合利用热电站工程除氧器安装施工作业指导书迪尔集团有限公司2014年08月山东泉林秸秆综合利用热电站工程除氧器安装施工作业指导书编制：审核：批准：批准日期：年月日目录1．适用范围 (1)2．编制依据 (1)3．作业项目概述 (1)4．作业准备 (1)5．作业条件 (2)6．作业程序 (2)7．作业方法 (2)8．工艺质量要求 (8)9．质量记录 (8)10．计量工器具测量记录 (9)11．安全管理、文明施工及环境保护 (9)1．适用范围本作业指导书仅适用于山东泉林秸秆综合利用热电站工程3台除氧器的安装施工。
2．编制依据2.1《电力建设安全工作规程》（火电部分）DL/ 5009.1-2002；2.2《电力建设施工质量验收及评价规程》（汽机）DL/T5210.3-2009年版；2.3《电力建设施工技术规范》（汽轮发电机组）DL5190.3-2012；；2.4《电力建设施工技术规范（焊接篇）》DL5190.7-2012；2.5设备厂家提供的安装图纸；2.6山东双良恒力电力工程有限公司设计的图纸；2.7《工程建设安装工程起重施工规范》HG20201-20002.8《建筑施工起重吊装工程安全技术规范》JGJ276-20123．作业项目概述除氧器外型尺寸：φ3832×15312mm，总重34339kg，除氧器支座由一个固定支座和一个滚动支座组成，两个支座之间跨距为8.2m，除氧器中心标高为22.4m，除氧器就位于汽机房BC排19.5m层，1#除氧器位于6#-10#柱间，2#除氧器位于9#-12#柱间,3#除氧器位于22#-25#柱间。
本作业项目的特点是设备重量大，安装楼层高，难点是设备运输、就位困难。
4．作业准备4.1施工人员配备：施工负责人张志伟、技术负责人邵辉、质量负责人王培躲、安全负责人王建国。
所有施工人员要求熟悉环境，经过安全教育，具备一定的施工技能和自我保护能力；起重指挥人员、电焊工、维修电工、塔吊司机、汽车吊司机要持证上岗。
8#除氧器设备安装作业指导书
#8机组除氧器设备安装作业目录1工程概况 (1)2施工方案简述 (1)3依据文件 (1)4开工应具备的条件和施工前应做的准备 (2)5人员组织、分工及有关人员的资格要求 (2)6所需的施工机械、工器具及要求 (3)7施工进度计划及要求 (4)8施工工序、方法及要求 (4)9安全控制措施及要求 (6)10环境、文明、低碳绿色施工措施及要求 (7)11本项目施工时应执行的强制性条文和具体措施 (9)12质量标准指标及验收要求 (9)13应提交的技术资料 (9)14重大危险因素“H、S点”验证单 (10)1工程概况1.1 工程名称、施工地点和施工范围新疆东方希望有色金属有限公司铝8发电机组由山东电建一公司施工，本安装作业指导书适用于一台YC-1300型内置式除氧器汽机设备安装。
1.1.1 施工地点：汽机房A—B排之间1.1.2 施工范围：#8机汽机房0—12.6m设备及附件安装1.1.3 主要工程量1.2.1 施工区域点多、面广、施工作业范围大。
1.2.2 施工环境复杂、多样。
1.2.3 起重高度高，起重作业危险大。
1.2.4 设备重量大，吊装难度高。
2施工方案简述、2.1施工方案简要描述除氧器的吊装用板式拖运车运输至8#机汽机主厂房0m层检修跨空地后，直接利用汽机房行车吊起至12.6m运转层，然后再向扩建端缓慢行走至B-A3列19－20号柱之间上方下落就位。
3依据文件3.1 吉林省电力勘测设计院提供的汽机房辅助设备安装图（J0301、J0307）3.2 新疆东方希望有色金属有限公司铝8发电机组《汽机专业施工组织设计》3.3 制造厂提供的产品说明书及安装说明书3.4《电力建设施工质量验收及评价规程》（汽轮发电机组）DL/T 5210.3-20093.5《电力建设施工质量验收及评价规程》（焊接）DL/T 5210.7-20103.6《火力发电厂焊接技术规程》 DL/T869—20123.7《电力建设安全工作规程》（第一部分：火力发电厂部分）DL5009.1-20143.8山东电建一公司质量、环境、职业健康安全管理手册与体系程序文件3.9《工程建设标准强制性条文》（电力工程部分2006年版）3.10山东电建一公司评价出的重大危险因素/环境因素及管理方案、控制程序4.1 安装前基础应具备的条件4.1.1 各设备基础验收完毕并已经移交。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
1编制依据 (2)
2作业任务 (2)
3作业准备和作业环境条件 (2)
4施工进度安排 (3)
5作业方法 (3)
6质量标准 (5)
7组织措施 (5)
8职业安全卫生及环境管理 (5)
1、编制依据
1.1《电力建设施工及验收技术规范.汽机篇》 DL 5011-92；
1.2《火电施工质量检验及评定标准.汽机篇》 1998年版；
1.3《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002；
1.4 上海动力设备有限公司图纸及技术资料。
2、作业任务
2.1工程概况及作业范围
a.黄石西塞山电厂2×330MW机组安装工程除氧器及其给水箱由上海动力设备有限公司成套供货，为卧式结构除氧器。
作为目前国内外大型火电机组配套回热系统中结构先进的设备之一，其主要功能有1除去凝结水中的氧和二氧化碳等非凝结气体；2利用汽机低压侧的抽汽及其它方面的余汽、疏水等将凝结水加热到除氧器运行压力下的饱和温度，从而提高了机组的热经济性；3将达到标准含氧量的饱和水储存在除氧器给水箱中随时满足锅炉的需要，保证锅炉的安全运行。
b.我工程处作业任务是把除氧器水箱安装在汽机房12m平台的基础上，然后将除氧器及其支座安装在除氧器水箱上，并将除氧器及其给水箱之间的下降管连接起来等附件安装工作。
安装完毕后进行除氧器的检修和相关试验。
工作量见下表
2.2技术参数
a.除氧器水箱
型号 GS-150
设计压力 1.22Mpa
最大工作压力 1.0617Mpa
设计温度 360℃
最高工作温度 358℃
外形尺寸 18860×Φ3660×30
有效容积 150m3
重量 65吨
b.除氧器：
型号 GC-1080
设计压力 1.22Mpa
设计温度 360℃
最高工作压力 1.0617Mpa
最高工作温度 358℃
额定出力 1080t/h
外形尺寸 7356×φ2908×25
重量 20吨
3、作业准备和作业环境条件
3.1环境条件
a行车安装完毕，经过负荷试验，通过验收；
b除氧器基础交安资料齐全，复测完毕，符合设计图纸；
c除氧器及其给水箱经过检查验收，符合出厂要求。
3.2 作业准备
a.人员配备：
技术员1名，安装作业手4人，起重工8人
b.机具配备：
50吨千斤顶4个，2吨链条葫芦4个，12V行灯2台，磨光机1台，电焊机2台
c.力能配备：
12m层布臵氧气、乙炔管道和220V、380V电源插座；
4、施工进度安排
安装工作计划于2003年7月25日开始，2003年9月10日安装完毕。
5、作业方法
5.1作业顺序：
5.2检查并验收除氧器基础后，将给水箱固定支座就位在钢制基础台板上（○8柱侧），并用
线锤和水准仪调平调正。
固定支座与钢制基础台板应接触密实。
5.3将给水箱滑动支座就位于钢制基础平台上（○7柱侧），垫好底部滑动垫板，并调平调
正。
并在底部垫好TEFLON垫板。
垫板安装方法如下图所示：
5.4用行车大钩将除氧器水箱吊放至支座上，水箱腹板与支座弧形板应基本吻合。
5.5松开大钩钢丝绳，然后换成单边起吊的方式，缓缓旋转水箱，使其基本处于水平状态。
5.6校正水箱中心线偏差≤10mm。
5.7在水箱四角的支撑腹板处对称地焊上四个支撑点。
支撑点采用I40工字钢制作。
5.8分别用两个50吨千斤顶顶动水箱上的支撑点，旋转和顶动水箱使其横、纵向水平度符
合要求，其偏差≤2mm/m。
5.9按照厂家图纸，将固定支座和滑动支座与水箱腹板焊接起来，焊缝高度为12mm。
5.10打开人孔门，将溢流管按图示位臵装好，并用吊架固定。
接着装上、出水管座和加强圆
弧板，并在水箱内焊上防涡旋挡板。
5.11清理给水箱内铁屑等杂物，检查支架U型耳子上的螺母松紧程度，然后进行人孔门封堵
签证。
5.12在除氧器水箱上支座上分别焊接上吊耳，然后按照安装尺寸，分别用2吨链条葫芦将其
固定在除氧器水箱上，并用线锤和水准仪将其调平调正后，间断点焊。
5.13用行车小钩将除氧器吊装就位在除氧器水箱上支座上。
校正除氧器的X-X轴线的水平偏
差，使之符合≤2mm/m的要求。
在校正过程中允许在除氧器支座下垫薄金属垫片，但要保证Φ590×14和Φ460×12过渡管对口，不能错位。
5.14焊接Φ590×14和Φ460×12过渡管，对接焊缝应按照“火力发电厂焊接篇”规定对接
缝做局部热处理和X射线探伤检查。
5.15紧固除氧器支座的螺栓，其位臵应在支座长圆孔的中心线上。
5.16打开除氧器人孔门，清理干净除氧器淋水板，孔眼应无堵塞。
淋水板安装应水平，固定
螺栓应锁紧。
检查喷水嘴安装位臵正确，动作灵活。
5.17紧固所有人孔门、搬物孔的螺栓，备用接口应用堵板封住。
7、质量标准
行车组装依照上海起重机械厂75/20t桥式起重机安装图纸进行，并严格按照《电力建设施工验收技术规范》汽机篇之8.1桥式起重机安装要求以及《火电施工质量检验及评定标准（汽机篇）》机9-1-2、机9-1-3、机9-1-4规定进行验收。
施工检验要求见附表。
8、组织措施
班长：杨山青
技术负责：王海胜
质检人员：汪新平
安装负责：杨山青郭援朝
起重指挥：陈进京
安全负责：易正红
施工人员：张德艳李旭东张焕祥
行车司机：沈小平
9、职业安全卫生及环境措施
7.1危险源、危险点辨识：
7.2应对措施：
b.用醒目色带标示水箱吊装区域，并设“闲人免进”警示牌，吊装过程中由专人维护。
c.起吊前，仔细检查各处限位装臵，保证其动作正确灵敏。
d．施工前由电气施工人员对电气设备进行检查，电气装臵在接通电源后不得进行检修和保养。
漏电失火时，应立即切断电源，严禁用水浇泼。
e．施工前对设备重量、钢丝绳型号、滑轮组型号等进行核实，并对钢丝绳进行外观检查，核实无误后方可吊装。
f．起吊用的钢丝绳长度必须一致，并正确绑扎，保证除氧器水箱重心处于吊装位臵。
g.现场由专人统一指挥，指挥人员指令明确，司机明白指挥意图方可操作。
h.所有施工人员进入施工现场均应精神状态良好，衣着规范，遵章守纪，一切行动听从指挥。
i.高空作业必须扎好安全带,安全带应绑扎牢靠。
施工工具和物品不得抛掷。
j.施工现场做到工完料尽场地清。
