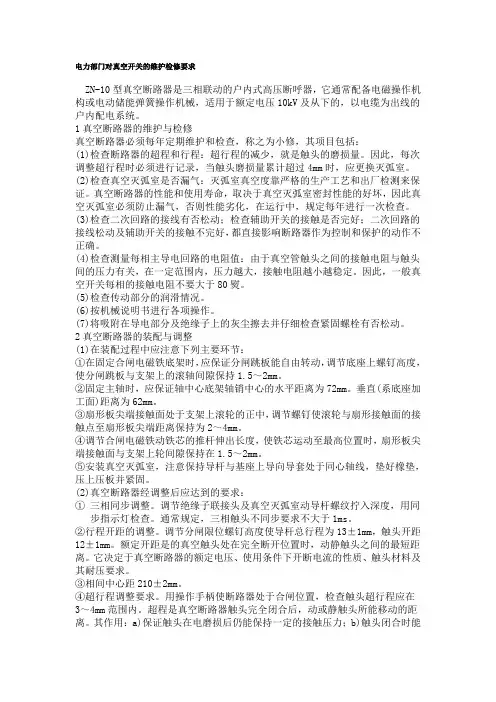

电力部门对真空开关的维护检修要求ZN-10型真空断路器是三相联动的户内式高压断呼器,它通常配备电磁操作机构或电动储能弹簧操作机械,适用于额定电压10kV及从下的,以电缆为出线的户内配电系统。

1真空断路器的维护与检修真空断路器必须每年定期维护和检查,称之为小修,其项目包括:(1)检查断路器的超程和行程:超行程的减少,就是触头的磨损量。

因此,每次调整超行程时必须进行记录,当触头磨损量累计超过4mm时,应更换灭弧室。

(2)检查真空灭弧室是否漏气:灭弧室真空度靠严格的生产工艺和出厂检测来保证。

真空断路器的性能和使用寿命,取决于真空灭弧室密封性能的好坏,因此真空灭弧室必须防止漏气,否则性能劣化,在运行中,规定每年进行一次检查。

(3)检查二次回路的接线有否松动;检查辅助开关的接触是否完好;二次回路的接线松动及辅助开关的接触不完好,都直接影响断路器作为控制和保护的动作不正确。

(4)检查测量每相主导电回路的电阻值:由于真空管触头之间的接触电阻与触头间的压力有关,在一定范围内,压力越大,接触电阻越小越稳定。

因此,一般真空开关每相的接触电阻不要大于80熨。

(5)检查传动部分的润滑情况。

(6)按机械说明书进行各项操作。

(7)将吸附在导电部分及绝缘子上的灰尘擦去并仔细检查紧固螺栓有否松动。

2真空断路器的装配与调整(1)在装配过程中应注意下列主要环节:①在固定合闸电磁铁底架时,应保证分闸跳板能自由转动,调节底座上螺钉高度,使分闸跳板与支架上的滚轴间隙保持1.5~2mm。

②固定主轴时,应保证轴中心底架轴销中心的水平距离为72mm。

垂直(系底座加工面)距离为62mm。

③扇形板尖端接触面处于支架上滚轮的正中,调节螺钉使滚轮与扇形接触面的接触点至扇形板尖端距离保持为2~4mm。

④调节合闸电磁铁动铁芯的推杆伸出长度,使铁芯运动至最高位置时,扇形板尖端接触面与支架上轮间隙保持在1.5~2mm。

⑤安装真空灭弧室,注意保持导杆与基座上导向导套处于同心轴线,垫好橡垫,压上压板并紧固。

真空开关的维护检修要求

真空开关的维护检修要求

真空开关的维护检修要求ZN-10型真空断路器是三相联动的户内式高压断呼器,它通常配备电磁操作机构或电动储能弹簧操作机械,适用于额定电压10kV及从下的,以电缆为出线的户内配电系统。

1真空断路器的维护与检修真空断路器必须每年定期维护和检查,称之为小修,其项目包括:(1)检查断路器的超程和行程:超行程的减少,就是触头的磨损量。

因此,每次调整超行程时必须进行记录,当触头磨损量累计超过4mm时,应更换灭弧室。

(2)检查真空灭弧室是否漏气:灭弧室真空度靠严格的生产工艺和出厂检测来保证。

真空断路器的性能和使用寿命,取决于真空灭弧室密封性能的好坏,因此真空灭弧室必须防止漏气,否则性能劣化,在运行中,规定每年进行一次检查。

(3)检查二次回路的接线有否松动;检查辅助开关的接触是否完好;二次回路的接线松动及辅助开关的接触不完好,都直接影响断路器作为控制和保护的动作不正确。

(4)检查测量每相主导电回路的电阻值:由于真空管触头之间的接触电阻与触头间的压力有关,在一定范围内,压力越大,接触电阻越小越稳定。

因此,一般真空开关每相的接触电阻不要大于80熨。

(5)检查传动部分的润滑情况。

(6)按机械说明书进行各项操作。

(7)将吸附在导电部分及绝缘子上的灰尘擦去并仔细检查紧固螺栓有否松动。

2真空断路器的装配与调整(1)在装配过程中应注意下列主要环节:①在固定合闸电磁铁底架时,应保证分闸跳板能自由转动,调节底座上螺钉高度,使分闸跳板与支架上的滚轴间隙保持1.5~2mm。

②固定主轴时,应保证轴中心底架轴销中心的水平距离为72mm。

垂直(系底座加工面)距离为62mm。

③扇形板尖端接触面处于支架上滚轮的正中,调节螺钉使滚轮与扇形接触面的接触点至扇形板尖端距离保持为2~4mm。

④调节合闸电磁铁动铁芯的推杆伸出长度,使铁芯运动至最高位置时,扇形板尖端接触面与支架上轮间隙保持在1.5~2mm。

⑤安装真空灭弧室,注意保持导杆与基座上导向导套处于同心轴线,垫好橡垫,压上压板并紧固。

真空断路器检修规程

真空断路器检修规程

真空断路器检修规程1概述1.1 设备概述真空断路器是中等电压最具发展前途的开关电器之一,也是目前最能全面地满足现代化要求的电力开关,它具有体积小、重要轻、寿命长、可靠性高、不污染环境、无火灾和爆炸危险、维护简单等一系列优点,故而得到了广泛地应用。

1.2 适用范围适用设备清单1.3 设备主要技术性能、参数1.3.1厦门华电固封式VEP真空断路器技术参数型号:VEP12T0625D22P21W1.3.2库柏耐吉(宁波)电气有限公司型号:VN3-12E型号VN3-12E 额定电压(KV) 12 额定短时工频耐受电压Ud(1min)[kV]42 额定频率(HZ) 50/60额定雷电冲击耐受电压Up[kV]75 燃弧时间[ms] 10~15 全开断时间[ms]30~65 合闸时间[ms] 35~70额定电容器组开断电流[A] 400储能电机额定电压[v]AC220,DC110,DC220额定操作电压[v] AC220,DC110,DC220机械寿命(次) 30000/200002制造厂家库柏耐吉(宁波)电气有限公司1.4主要零部件1.4.1真空灭弧室主要由气密绝缘外壳、导电电极、屏敝极、波纹管和其它零部件组成。

如下图所示:1)气密绝缘系统由玻璃、陶瓷或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成。

2)导电系统由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆组成。

3)屏蔽系统包括屏蔽筒、屏蔽罩及其他零件。

其主要作用是:防止触头燃弧过程中产生大量的金属蒸气和液滴喷溅,污染绝缘外壳的内壁,避免造成真空灭弧室外壳的绝缘强度下降或产生闪络;改善真空灭弧室的电场分布;有利于真空灭弧室外壳的小形化;吸收一部分电弧能量,冷疑电弧生成物。

1.4.2基本构成:真空断路器主要由真空灭弧室(开关管)和操动机构组成。

结构如下图所示:1.5设备点检标准序号点检内容判定基准点检周期点检状态点检方法停车运转五感仪器其它1 分、合位置指示指示正确,并与当时实际运行工况相符1D √√2 支持绝缘子无裂痕及放电异声1D √√3 真空灭弧室无异常1Y √√4 接地完好1D √5 引线接触部分无过热,引线弛度适中1D √6 电磁操动机构机构箱门平整、开启灵活、关闭紧密1Y √7 电磁操动机构分、合闸线圈线圈无冒烟异味1Y √√8 电磁操动机构直流电源回路接线端子无松脱、无铜绿或锈蚀1Y √√1.6设备易损件清单合闸线圈、分闸线圈、真空泡1.7设备备件清单VEP12T1225D22P21W型备件清单2真空断路器维护保养结合预防性试验清扫真空灭弧室、绝缘杆、支持绝缘子等元件表面的积灰和污秽物。
