hypermesh第一讲-建立焊点
2024年hypermesh基础培训教程
Hypermesh基础培训教程一、引言Hypermesh是一款功能强大的有限元前处理器，广泛应用于结构分析、热分析、流体分析等领域。
本教程旨在帮助初学者快速掌握Hypermesh的基础操作，为后续的高级应用打下坚实基础。
通过本教程的学习，读者将能够熟练地进行几何建模、网格划分、材料属性定义、边界条件施加等基本操作。
二、Hypermesh界面及基本操作1.启动Hypermesh在安装完Hypermesh软件后，双击桌面图标启动程序。
初次启动时，系统会提示设置工作目录，选择一个便于管理的路径即可。
2.界面介绍Hypermesh界面主要包括菜单栏、工具栏、主窗口、状态栏等部分。
菜单栏包含文件、编辑、视图、网格、工具等菜单，通过菜单可以执行各种操作。
工具栏提供了常用的快捷操作按钮，方便用户快速执行命令。
主窗口用于显示几何模型、网格、分析结果等。
状态栏位于界面底部，显示当前操作的状态信息。
3.基本操作(1)打开模型：通过菜单栏“文件”→“打开”命令，选择相应的几何文件（如iges、stp等格式），打开模型。
(2)缩放、旋转、平移视图：通过工具栏的相应按钮，可以调整视图的显示。
同时，鼠标滚轮可以控制视图的缩放。
(3)选择元素：鼠标左键单击选择单个元素，按住Ctrl键同时单击可以选择多个元素。
(4)创建集合：通过菜单栏“编辑”→“创建集合”命令，可以将选中的元素创建为一个集合，便于后续操作。
(5)撤销与重做：通过菜单栏“编辑”→“撤销”或“重做”命令，可以撤销或重做上一步操作。
三、几何建模1.几何清理在实际工程中，导入的几何模型往往存在冗余面、重叠边等问题，需要进行几何清理。
Hypermesh提供了丰富的几何清理工具，如合并顶点、删除线、删除面等。
2.创建几何元素Hypermesh支持创建点、线、面、体等几何元素。
通过菜单栏“几何”→“创建”命令，选择相应的几何元素创建工具，如创建点、创建线、创建面等。
3.几何编辑Hypermesh提供了丰富的几何编辑功能，如移动、旋转、缩放、镜像、复制等。
hypermesh 点集创建方法
hypermesh 点集创建方法（原创版3篇）目录（篇1）I.介绍A.hypermesh 点集创建方法的概念B.hypermesh 点集创建方法的应用场景II.hypermesh 点集创建方法的具体步骤A.创建点集B.创建点C.创建线D.创建面E.创建体III.hypermesh 点集创建方法的优点A.可以快速创建复杂的几何模型B.可以进行离散化分析C.可以进行网格划分和分析D.可以进行优化设计IV.hypermesh 点集创建方法的不足之处A.创建过程需要一定的技巧和经验B.模型复杂度越高，创建过程越困难C.模型尺寸和形状的限制正文（篇1）在hypermesh 中，点集是一种用于创建复杂几何模型的数据结构。
通过点集，可以快速创建各种形状的几何模型，如点、线、面和体等，从而实现离散化分析和优化设计等应用。
以下是 hypermesh 点集创建方法的详细步骤：1.创建点集：首先，需要创建一个点集，点集是用于组织和管理点的数据结构。
在 hypermesh 中，可以使用 Create Collection 工具创建点集。
2.创建点：接下来，需要创建一个或多个点，这些点将组成所创建的几何模型。
在 hypermesh 中，可以使用 Create Point 工具创建点。
可以手动输入点的坐标，也可以使用 Select 工具选择已有的点进行复制或粘贴。
3.创建线：然后，需要创建一个或多个线，这些线将连接所创建的点。
在 hypermesh 中，可以使用 Create Line 工具创建线。
同样地，可以手动输入线的起点和终点坐标，也可以使用 Select 工具选择已有的线进行复制或粘贴。
4.创建面：接下来，需要创建一个或多个面，这些面将由所创建的线和点组成。
在 hypermesh 中，可以使用 Create Surface 工具创建面。
同样地，可以手动输入面的起点和终点坐标，也可以使用 Select 工具选择已有的面进行复制或粘贴。
hypermesh车身焊点的处理
sigud44
游客
这个精度看个人懂得了，仅在刚度分析阶段，焊点的多少和焊接地位的选择以及是否存在重复焊点都对盘算成果有很大影响。至于crash和durability，参加了失效准则，焊点对成果的影响信任你比我明确
adjyyutcxa34g46
游客
我是分析焊点疲劳的,创造只有用bar单元才可以分析焊点应力进而进行疲劳分析,如果用cweld的话,在fatigue里面,就是建不了单元集,好象不把CWELD做为单元处理,.当然用REB2刚性单元就更不可以了.
Processed in 0.064318 second(s), 9 queries.
zunwang719
游客
利用hypermesh的Connector进行主动焊接，它可以建立不同求解器的焊点的类型，如nastran的CWELD，Dyna下的MAT100，以及abaqus下的BEAM，其中dyna和Abaqus是通过接触进行焊点的定义，一般情况下通过Connector生成的焊点，其焊点的材料以及接触都会定义好的。
titigg9
游客
都是一样的，基础上都像楼主那样有这么大的工作量而且焊点也基础上都用RBE2
jaciekunb
游客
RBE2是刚性元，不好，当然也看你分析的什么问题。在刚度和nvh分析中即应用nastran也可以用cweld单元和acm2单元，盘算成果都比rbe2单元要好。在dyna中单元类型最好选择beam，单元类型bt梁单元，材料模型100，可以加失效。abaqus我不太熟，但是可以依次类推。焊点工作量大，没有好的解决方法，我们一个项目一个项目就这么干下来的，除非和生产单位的设计和生产部门严格配合，有标准的几何数据，否则焊点数据不可能简略处理，没有任何简略方法。提请注意，焊点涌现必定的误差对盘算很有影响，这是我们的多年经验。
基于HyperMesh的车辆典型点焊结构多种建模模态对比
表1 点焊模型模态计算结果与实验对比
阶数 试验频率 单梁 误差 CWELD 误差 多刚性梁 误差
ACM2
误差
(Hz)
(Hz)
(%)
(Hz)
(%)
(Hz)
(%)
(Hz)
(%)
1 512..33 458.68 -10.47 470.75 -8.12 552..45 +7.83
485.42
-5.25
2
552.71 474.21 -14.20 492.83 -10.83 592.74
六面体单元的尺寸与焊核的尺寸相当焊点所受的载荷经过rbe3单元扩散到两被焊接件上被选定的多个节点上载荷的扩散方向和大小根据rbe3单元及壳单元所定义的权重系数决acm2构造原理及焊点模型模型简介21几何模型概况本文选用具有代表性的帽型梁与平板点焊连接的模型作为分析对象其基本结构断面尺寸如图5所示左视结构尺寸如图6所示
引言
点焊是汽车车身结构常用的一种连接方式，为对这种结构进行有限元分析必须建立相应的 点焊模型。对于由分布成千上万个焊点连接而成的车身来说，点焊结构的有限元模型建模技术 是保证计算结果正确且有较高精度的关键技术[1]。由于车身结构具有焊点数目多、空间曲面复 杂及几何特征多等特点，要建立精确的车身模型极为困难。在建模时，一般都对车身结构进行 了简化处理，目前常用的焊点建模方法是节点与节点之间以刚性杆单元直接连接来模拟焊接关 系[2]，焊接单元是由模拟焊点的有限元节点对构成，由于整车车身有限元模型已经十分复杂， 本文基于采用HyperMesh模拟焊点的方法研究探讨多种点焊建模方法并以汽车工程中典型结构 进行模态分析，并进行对比分析。如图1所示：
六面体单元的尺寸与焊核的尺寸相当，焊点所受的载荷经过RBE3单元扩散到两被焊接件 上被选定的多个节点上，载荷的扩散方向和大小根据RBE3单元及壳单元所定义的权重系数决 定。
Hypermesh基础教程
求解策略与技巧
学习针对非线性问题 的求解策略和优化技 巧。
动力学分析
动力学基本概念
了解动力学分析的定义、目的和应用 场景。
02
结构动力学方程
学习结构动力学方程的建立和求解方 法。
01
03
模态分析
掌握模态分析的基本原理和求解步骤 ，包括固有频率、振型等。
随机振动分析
了解随机振动分析的基本概念和方法 ，如功率谱密度、响应谱等。
高效的性能表现
Hypermesh具有优秀的计算性能和内 存管理能力，能够处理大规模的模型 和复杂的分析任务，提高分析效率。
广泛的应用领域
Hypermesh在汽车、航空航天、电子
、船舶、建筑等领域有着广泛的应用
，是工程师和研究人员进行有限元分
析的重要工具。
软件安装及配置
安装步骤
首先下载Hypermesh安装包，然 后按照安装向导的提示进行安装 ，选择安装路径和相关组件，最 后完成安装。
有限元法基础
学习有限元法的基本原理和求 解步骤，包括网格划分、边界 条件设置等。
载荷与约束施加
学习如何在模型上施加载荷和 约束，如集中力、压力、固定 约束等。
静态分析基本概念
了解静态分析的定义、目的和 应用场景。
材料属性定义
掌握在Hypermesh中定义材 料属性的方法，如弹性模量、 泊松比等。
求解与结果查看
Hypermesh基础教程
目录
• 软件介绍与安装 • 网格划分技术 • 材料属性与边界条件设置 • 结构分析基础 • 优化设计技术 • 前后处理技术
01
软件介绍与安装
Chapter
Hypermesh概述
强大的有限元前处理器

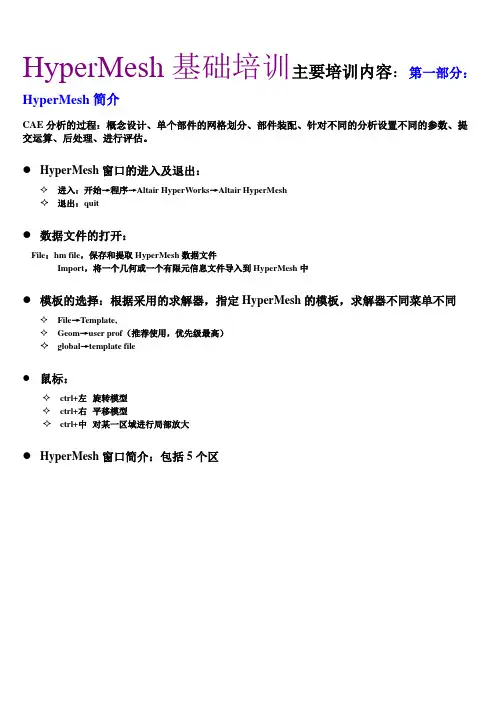

HyperMesh基础培训
HyperMesh基础培训主要培训内容：第一部分：HyperMesh简介CAE分析的过程：概念设计、单个部件的网格划分、部件装配、针对不同的分析设置不同的参数、提交运算、后处理、进行评估。
●HyperMesh窗口的进入及退出：✧进入：开始→程序→Altair HyperWorks→Altair HyperMesh✧退出：quit●数据文件的打开：File：hm file，保存和提取HyperMesh数据文件Import，将一个几何或一个有限元信息文件导入到HyperMesh中●模板的选择：根据采用的求解器，指定HyperMesh的模板，求解器不同菜单不同✧File→Template,✧Geom→user prof（推荐使用，优先级最高）✧global→template file●鼠标：✧ctrl+左旋转模型✧ctrl+右平移模型✧ctrl+中对某一区域进行局部放大●HyperMesh 窗口简介：包括5个区1. 宏菜单 ✧ 两个图形驱动器的区别：标准（Std ） 定制(Per) Vis不可用 调用，控制单元的显示属性 模型浏览器不可用 调用，控制单元的显示属性 A VI 和H3D 文件 不可用 可以创建A VI 和H3D 文件✧ 五种单元显示属性：（1）单元的显示形态为网格线条；（2）颜色填充，无网格线；（3）颜色填充，且具有网格线；（4）颜色填充，显示特征边；（5）无网格线、显示为透明。
2. 永久菜单：控制观察模型的视角、控制在图形区中需要显示的collector 、设置全局的模型参数常用按钮介绍：Z （zoom ）：局部放大模型。
用鼠标左键在你希望放大的部分划出一个封闭图形即可↑↓→←：模型绕屏幕上的x,y 轴旋转一定角度F(fill)：将模型填充整个图形区R(rotate)：将模型动态地绕旋转中心进行旋转，方向任意旋转中心通过ctrl+左键确定S （slide zoom ）：上下移动鼠标动态地将模型放大和缩小A （arc rotate ）：点击后通过鼠标左键来旋转（弧度）模型显示当前操作状信息栏 永久菜单宏菜单 主 菜 单 区 ： HyperMesh 根据菜单的功能将其分成七页： Geom:几何编辑及线生成的功能菜单 1D: 一维单元的生成及编辑功能菜单 2D: 二维单元和曲面的生成及编辑功能菜单 3D: 三维曲面和单元的生成及编辑功能菜单 Bcs: 施加边界条件，载荷等功能的菜单+-：从屏幕中心位置放大或缩小一定比例b：返回前一个视图view：从一些基本视角显示模型，自定义视角的保存和恢复options：定义一些参数modeling：指定几何和模型的容差、显示设定colors：设定背景颜色、面板颜色、坐标轴颜色和几何清理的颜色Page names：用来更改页面名称模型浏览器：控制模型的显示3. collect简介：作用是储存和管理数据，HyperMesh将不同类型的数据，如几何、单元、材料属性、物理属性、载荷等放在被称为collector的结构内HyperMesh有7种collector，分别是：✧Component：储存单元、线和曲面数据。
HyperMesh入门教程
自从有了有限元分析以来，就有了很多划分网格的软件， 例如Anasys，Ansa，HyperMesh，TrueGrid等等。每种软件 都有其响应的长处和短处。相比较而言，HyperMesh因其灵 活的可操作性，广泛的数据接口，越来越多的得到了业内人 士的认可，目前已经成为欧美，日韩乃至中国的主流前处理 软件。
可视性 显示工具
视图 放大缩小移动旋转 图像
检查
显示控制: 视图: 工具栏
Dynamic Rotate (A) Dynamic Spin (R) Pan Center (C) Rotate Left Rotate Right Rotate Up Rotate Down
Rotate Clockwise Rotate Counter Clockwise
一个键。
鼠标操作
功能
左键 右键
执行选择操作 在图形区中取消选择实体，中止图形操作
中键
Ctrl+ 左键 Ctrl+ 右键 Ctrl+ 中键 Ctrl+ 中键（滚轮）
在旋转和弧动态运动模式中，拾取模型中的一个点作 为新的旋转中心。执行面板中命令。 动态旋转模型 平移模型 放大图形的一个区域 放大或缩小模型
?
第一讲 Altair HyperWorks 10.0
HyperMesh 基础培训
2010年10月30
Altair HyperWorks 总体介绍
?
装配 批处理网格 数据管理 碰撞 绘图 网格
多学科优化 后处理播放器 后处理 多体求解器 多体前处理 优化 求解器
数值计算
HYPERMESH 简介
航空航天：目前的飞机制造，探测器，火箭发射平台的设计，已经 离不开元分析，成为科研发展的必要手段。 汽车行业：有限元已经深透到各个设计环节，从结构到内外饰，到 噪音，到安全，等等。汽车和航天是目前应用有限元最广泛的两个 行业。 其他还有建筑抗震，高层抗风，大型水坝，各种家电，手机，小到 一个挂钩，生活中的周围无不接触着有限元。
第一讲 HyperMesh简介
清华高级有限元服务中心 石泳
erMesh® 是一个高性能有限单元前后 处理器，让工程师在高度交互及可视化的 环境下验证各种设计条件。HyperMesh的 图形用户界面易于学习，并且支持直接输 入CAD几何模型和已有的有限元模型，减 少重复性的工作。先进的后处理工具保证 形象地表现复杂的仿真结果。HyperMesh 具有无比的速度，适应性和可定制性，并 且模型规模没有软件限制。
二级菜单（Secondary Menu）
面板可以包含子面板、功能按钮、切换按 钮、多选按钮、操作对象选择器、方向选 择器、数据登入区、输入区和弹出菜单。
弹出菜单（Pop menu）
弹出菜单会显示一些供选择的选项。用户可以使 用可扩展的操作对象选择菜单来指定选择当前类 型的操作对象的方法。
Introduction
在计算机辅助设计CAE中，HyperMesh具 有非常重要的工具，用图表说明如下：
Introduction
外部接口连接
HyperMesh包含三种外部接口连接： 1）导入CAD软件生成的几何模型或有限元模 型信息； 2）为指定的分析代码输出CAD几何或有限元 模型信息。 3）将分析结果信息转换成HyperMesh的二进 制结果格式。
Standard Graphics Mode
Performance Graphics Mode
模型浏览器（Model Brower）
通过模型浏览器可以控制模型的显示属性。 通过这个方式，模型的层次展现在一个树状结 构中。 component的显示属性，例如颜色、显示类型、 名称和当前component等都可以通过一个弹出 菜单来设置。
Introduction
hypermesh教程
第一章 HyperMesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。
有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。
其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。
下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。
我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。
第一节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。
打开练习一，这个文件中已经包含geom和放到中面的elems。
我们现在要搞清的第一概念就是geom和elems的区别。
Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式；elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。
在HyperMesh中，我们把geom和elems统称为comps，comps可以理解为图层，这里的图层和CAD的图层的概念不同。
这里comps是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。
每个comps都会有个名字，所以同一个名字的comps包含两个部分，即XXX（名字）geom 和XXX（名字）elems。
当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。
对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。
hypermesh车身焊点的处理
hypermesh车身焊点的处理hypermesh车身焊点的处理本人用hypermesh作为汽车cae分析的前处理工具,因分析问题的差别,求解器分辨采用nastran\abaqus\dyna。
车身焊点用RB2单元来处理，三种软件都能辨认，但感到焊点的工作量非常大。
不知那位大侠有没有更好的措施来模仿焊点，并且三种软件都能够采用。
望告诉，不甚感谢！titigg9游客都是一样的，基础上都像楼主那样有这么大的工作量而且焊点也基础上都用RBE2jaciekunb游客RBE2是刚性元，不好，当然也看你分析的什么问题。
在刚度和nvh分析中即应用nastran也可以用cweld单元和acm2单元，盘算成果都比rbe2单元要好。
在dyna中单元类型最好选择beam，单元类型bt梁单元，材料模型100，可以加失效。
abaqus我不太熟，但是可以依次类推。
焊点工作量大，没有好的解决方法，我们一个项目一个项目就这么干下来的，除非和生产单位的设计和生产部门严格配合，有标准的几何数据，否则焊点数据不可能简略处理，没有任何简略方法。
提请注意，焊点涌现必定的误差对盘算很有影响，这是我们的多年经验。
chdass游客其实很多问题我都知道,不过我们人手太少,就那么几个人,但是完成的工作非常多.一款车的分析项目有几十项,而且求解器分辨是nastran\abaqus\dyna,我们现在基础上都请求在1个半月完成.要不设计部门根本都就用不上了.cae分析大批的工作其实都用在建模上,焊点的工作特别要害.特别盼望知道能否在hypermesh中实现焊点的统一.zunwang719游客利用hypermesh的Connector进行主动焊接，它可以建立不同求解器的焊点的类型，如nastran的CWELD，Dyna下的MAT100，以及abaqus下的BEAM，其中dyna和Abaqus是通过接触进行焊点的定义，一般情况下通过Connector生成的焊点，其焊点的材料以及接触都会定义好的。
hypermesh第一讲-建立焊点讲课教案
h y p e r m e s h第一讲-建立焊点Hypermesh 中cweld、acm、fastener焊点建立1.车身焊点作用及技术要求1.1焊点作用焊接是汽车冲压件、铸造件、锻造件一种重要的链接方式，如点焊，缝焊。
其中点焊在车身钣金件和部分底盘件链接中广为应用。
它是将被焊工件压紧于两电极之间，并通以电流，利用电流流经工件有限接触面及邻近区域产生的电阻热将其加热到熔化而形成扁球形的熔核，达到金属结合的一种方法。
它在整车动态或静态工况中承受着各个方向的拉应力、压应力、剪应力，因此对整车的安全可靠性有着重要的影响。
1.2焊点技术要求焊点一般要求如下：1）焊点有足够的机械强度2）焊接可靠，保证导电性能。
3）焊点表面整齐、美观，如外观应光滑、清洁、均匀、对称、整齐、充满整个焊盘并与焊盘大小比例合适。
除上述要求，车身焊点还有直径、点距、抗剪强度等要求。
点距是指相邻两焊点的中心距，与被焊金属的厚度、导电率、熔核大小及焊接层数。
表1给出了几种材料焊点点距的最小极限值，在实际设计中可作为下限设计参考。
对于车身焊点点距，其最小值为15-18mm，最大值为45-55mm，如低碳钢点焊点距在30-35mm，可以在局部位置采用锯齿型布置。
表1. 焊点的最小点距（板厚指被换板中较薄着，单位mm）1.2 14 12 151.5 14 12 202.0 16 14 252.5 18 16 253.0 20 18 303.5 22 20 354.0 24 22 35表1. 源于中国机械工程学会焊接学会编著《焊接手册（第1卷）-焊接方法及设备》对于车身焊点直径，其取值范围为4-8mm，一般焊点直径可取为6mm，关键焊点直径可取为7mm。
表2给出四种钢材焊点直径的最小极限值，在实际设计中可作为下限设计参考。
表2. 焊点最小直径（板厚指被换板中较薄着，单位mm）注：表2源于傅积和、孙玉林主编《焊接数据资料手册》焊点失效以剪切破坏为主，其抗剪性能与其大小有直接关系，具体要求参见傅积和、孙玉林主编《焊接数据资料手册》。
hyperworks_hypermesh_HYPERMESH讲义
A
18
A
19
2、删除重复面3、8和多余的POINT（F2）
A
20
A
21
3、合并几何点 （GEOM-EDIT POINTS-REPLACE) 将曲面1和曲面9右边的点进行合并
A
22
A
23
4、合并两个面相邻的自由红色边（GEOM-EDIT EDGES-TOGGLE）
合并两个面相邻的自由边，如1和6，1和8，1和9等。
A
11
5、几何清理
A 导入几何模型：通过FILE_IMPORT子面板(IGES：可 导入*.igs)文件
文件地址：
D:/altair/tutorials/hm/raw_iges_data .iges
A
12
A
13
点击
改变边显示模式
A
14
B 模型几何的拓扑显示：
自由边：自由边只属于一个曲面，默认颜色为红色。在 一个经过几何清理的模型中，自由边通常只存在于部件的 外周或者环绕在内部孔洞的周围。
通常复杂构件的2D网格的划分，首先需要根据面的形状 以及构件的特征将面分割为便于控制和划分的一些小面。 再从一个面入手进行分网，接着划分与其相连的面，以保 证网格的连续性。
A
32
AUTOMESH面板允许在曲面上交互（INTERACTIVE） 或自动（AUTOMATIC）的创建网格。
在AUTOMATIC划分模式下，不进入网格划分模块，面板 直接根据单元尺寸、类型和相关选择自动完成表面网格划 分。
A
71
POST-COUNTER 位移云图
A
72
A
73
POST-COUNTER 应力云图
A
74
2024版Hypermesh基础培训教程
Hypermesh基础培训教程•软件介绍与安装•网格划分技术•材料属性定义与赋值目录•连接与接触设置•边界条件与载荷施加•模型求解与结果查看01软件介绍与安装它支持多种CAD 数据格式导入，能够方便地进行模型修复和简化，提高网格生成的质量和效率。
Hypermesh还提供了丰富的求解器接口，可以与多种有限元求解器进行无缝对接，实现快速准确的仿真分析。
Hypermesh是一款广泛应用于工程领域的有限元前处理软件，具有强大的网格划分、模型清理、后处理等功能。
Hypermesh概述安装前需检查计算机硬件配置是否满足软件运行要求，包括操作系统、内存、显卡等。
从官方网站下载安装包，按照安装向导逐步完成软件的安装过程。
安装完成后，需要进行相应的配置，如设置工作目录、添加求解器接口等，以确保软件能够正常运行。
软件安装及配置界面布局与功能介绍Hypermesh界面布局简洁明了，主要包括菜单栏、工具栏、模型树、图形窗口等部分。
菜单栏提供了丰富的功能选项，包括文件操作、网格划分、模型清理、后处理等。
工具栏提供了常用的快捷操作按钮，方便用户快速访问常用功能。
模型树用于显示和管理模型中的各个部件和组件，方便用户进行模型的组织和管理。
图形窗口用于显示模型的几何形状和网格划分结果，支持多种视图操作和渲染方式。
02网格划分技术适用于简单的线性结构，如梁、杆等。
选择依据为结构形状和受力特点。
一维网格二维网格三维网格适用于平面或曲面结构，如板、壳等。
选择依据为结构复杂度和分析精度要求。
适用于复杂的三维结构，如实体、装配体等。
选择依据为结构形状、受力特点和分析精度要求。
030201网格类型及选择依据网格划分方法与技巧映射网格划分01将几何模型划分为规则的网格，适用于简单形状的结构。
技巧包括选择合适的网格尺寸和形状，以及控制网格方向和分布。
自由网格划分02根据几何模型的形状自动划分网格，适用于复杂形状的结构。
技巧包括调整网格密度和形状控制参数，以及利用局部细化技术提高关键区域的网格质量。
hypermesh第一讲-建立焊点
Hypermesh 中cweld、acm、fastener焊点建立1.车身焊点作用及技术要求1.1焊点作用焊接是汽车冲压件、铸造件、锻造件一种重要的链接方式，如点焊，缝焊。
其中点焊在车身钣金件和部分底盘件链接中广为应用。
它是将被焊工件压紧于两电极之间，并通以电流，利用电流流经工件有限接触面及邻近区域产生的电阻热将其加热到熔化而形成扁球形的熔核，达到金属结合的一种方法。
它在整车动态或静态工况中承受着各个方向的拉应力、压应力、剪应力，因此对整车的安全可靠性有着重要的影响。
1.2焊点技术要求焊点一般要求如下：1）焊点有足够的机械强度2）焊接可靠，保证导电性能。
3）焊点表面整齐、美观，如外观应光滑、清洁、均匀、对称、整齐、充满整个焊盘并与焊盘大小比例合适。
除上述要求，车身焊点还有直径、点距、抗剪强度等要求。
点距是指相邻两焊点的中心距，与被焊金属的厚度、导电率、熔核大小及焊接层数。
表1给出了几种材料焊点点距的最小极限值，在实际设计中可作为下限设计参考。
对于车身焊点点距，其最小值为15-18mm，最大值为45-55mm，如低碳钢点焊点距在30-35mm，可以在局部位置采用锯齿型布置。
表1. 焊点的最小点距（板厚指被换板中较薄着，单位mm）表1. 源于中国机械工程学会焊接学会编著《焊接手册（第1卷）-焊接方法及设备》对于车身焊点直径，其取值范围为4-8mm，一般焊点直径可取为6mm，关键焊点直径可取为7mm。
表2给出四种钢材焊点直径的最小极限值，在实际设计中可作为下限设计参考。
表2. 焊点最小直径（板厚指被换板中较薄着，单位mm）注：表2源于傅积和、孙玉林主编《焊接数据资料手册》焊点失效以剪切破坏为主，其抗剪性能与其大小有直接关系，具体要求参见傅积和、孙玉林主编《焊接数据资料手册》。
焊点抗剪强度测量方式如下：图1.1 抗剪强度测量示意图2.焊点单元基于焊点的重要性，在汽车CAE分析中，尤其在白车身相关分析中焊点的模拟尤为重要。
HyperMesh教程PPT课件
第3页/共68页
Page 3
第一节 HyperMesh操作入门介绍
一、 HyperMesh的用户界面
模板选择 标题区 菜单区 工具条 图形区 宏菜单及模型导航区
状态条 主菜单区
第4页/板 自带求解器
第5页/共68页
Page 5
1. HyperMesh的用户界面
QA：网格质量检查命令宏菜单
8个按钮可以用来分离出任何不能通过某项单元质量检 查的单元。这些宏只显示那些不合格的单元。
Split Warped：处理整个模型，将所有 warpage大于某个设定值的四边形单元沿其 对角线拆分成两个三角形单元
Find Attached：找出所有与当前显示出来的 单元（不合格单元）相连的单元。
Altair HyperWorks总体介绍
装配 批处理网格 数据管理 碰撞 绘图
网格 多学科优化 后处理播放器 后处理
多体求解器 多体前处理 优化
求解器 数值计算
第1页/共68页
HYPERMESH 简介
航空航天：目前的飞机制造，探测器，火箭发射平台的设计，已经离不开 元分析，成为科研发展的必要手段。 汽车行业：有限元已经深透到各个设计环节，从结构到内外饰，到噪音， 到安全，等等。汽车和航天是目前应用有限元最广泛的两个行业。 其他还有建筑抗震，高层抗风，大型水坝，各种家电，手机，小到一个挂 钩，生活中的周围无不接触着有限元。
HyperMesh入门教程
HyperMesh入门教程HyperMesh的界面介绍HyperMesh的几何建模和清理HyperMesh的网格剖分和优化HyperMesh的连接建立和检查HyperMesh的材料和属性定义HyperMesh的载荷和约束设置HyperMesh的模型导出和导入HyperMesh的界面介绍菜单栏：位于界面顶部，包含了各种功能菜单，如File、View、G eometry、Mesh等。
工具栏：位于菜单栏下方，包含了常用的工具按钮，如Select、M ove、Rotate等。
面板区：位于界面左侧，包含了各种功能面板，如Model Browser、Entity Editor、Connectors等。
图形区：位于界面中央，用于显示和操作模型。
状态栏：位于界面底部，用于显示当前的操作模式、坐标系、鼠标位置等信息。
HyperMesh的几何建模和清理HyperMesh可以通过两种方式创建几何模型：从零开始创建：使用Geometry菜单中的各种工具，如Point、Line 、Surface等，可以创建基本的几何实体，并通过Boolean运算等方式进行组合和修改。
无论是哪种方式创建的几何模型，都需要进行一定的清理工作，以保证模型的质量和完整性。
HyperMesh提供了一系列的几何清理工具，如Geometry菜单中的Check、Edit、Cleanup等选项。
常见的几何清理操作包括：检查并修复几何实体之间的重叠、交叉、间隙等问题。
检查并修复几何实体内部的自相交、重复点线面等问题。
检查并修复几何实体之间的拓扑关系，如共享点线面等。
检查并修复几何实体的法向方向，确保法向一致性。
检查并修复几何实体的尺寸和形状，避免过大或过小、过扁或过尖等问题。
HyperMesh的网格剖分和优化网格剖分是将连续的几何实体离散为有限个节点和单元，以便进行有限元分析。
HyperMesh支持多种类型的网格剖分方法，如：2D网格剖分：将平面或曲面实体剖分为三角形或四边形单元。
Hypermesh建立连接
称，realize时将找到具有该名称的实体
连接工具
• File >> Import >> Connectors… – 导入Master Weld文件自动创建 connectors
• Auto Connectors…
• Mesh / Geom page的utility • 同 File > Import > Connectors • 有更多 options
• # of Layers –生成点焊connector的层数
• 2T, 3T, etc.
2T Weld
3T Weld
连接术语
• Connect When: – 指定被连接实体的信息添加到connector中去
• Now – 现在添加，使用该选项时你必须指定 connect what 实体和 num layers 以 成功创建 connector. • At FE Realize - connector 连接哪些实体在realize的时候确定。通过在connector的 所在位置进行投影和近似确定。
• Re-Connect Rule –定义部件替换后connector的重新连接的规则
• None –如果一个连接实体被删除，该连接实体从connector移除 • By ID -如果一个连接实体被删除，connector保留连接实体的ID， realize时将找到具有该ID的实体 • By Name –如果一个连接实体被删除，connector保留连接实体的名
• Connectors 模块
• 1D page >> connectors
连接工具
• Connectors 模块
• • • • Spot Bolt Seam Area 创建、编辑和 realize 特 定类型的 connectors
Hypermesh建立连接
连接工具
• Connector Browser – 树状层级结构显示 connector的信息，并可以进行编辑 • 显示; Connector类型 连接信息 connector状态 • 可编辑 • 编辑连接实体输出mwf文件等 • 位置：view下拉菜单/ Connector Browser
连接工具
• Re-Connect Rule –定义部件替换后connector的重新连接的规则
• None –如果一个连接实体被删除，该连接实体从connector移除 • By ID -如果一个连接实体被删除，connector保留连接实体的ID， realize时将找到具有该ID的实体 • By Name –如果一个连接实体被删除，connector保留连接实体的名
• Connector Realization – 在 connector位置建立相应的单元
• Rigids, springs等或用户自定义如 ACMs, CWELDS等.
连接术语
• Connector State – connector对应的有限元单元是否建立了
• Unrealized - connector 建立时的初始状态 • Realized -在connector处已成功生成有限元点焊单元 • Failed – 在connector处无法成功生成有限元点焊单元
连接类型
• Spot
• 在一个点建立连接 • 点焊、铆接等.
• Bolt
• 在孔位置建立连接 • 螺栓
• Trim Mass
• 集中质量单元 • 简单地用质量替代零件或给已有零件增加质量
连接类型
• Seam
• 沿着一个长度建立连接 • 缝焊
• Area
• 在不同面域之间建立连接 • 粘接
Hypermesh9.0基础操作步骤小结
Hypermesh9.0基础操作步骤小结按P键刷新屏幕Ctrl+左键：旋转Ctrl+右键：平移Ctrl+中键：缩放F12：Automesh第一章几何对象的创建与编辑第一节线的创建与编辑1、新建组件集：工具栏Component2、显示IDs：T ool>Numbers3、方向选择器：基点B定义了将要创建几何所在的位置。
4、复制、平移/映射：Tool>Translate/Reflect5、编辑线条——拆分、延长：Geom>line edit>Split/Extend6、删除：F27、创建平面：2D>Planes:Square/Trimmed8、创建圆角：Geom>line>Fillets>trim original lines，选线1、29、删除所有临时节点：Geom>Temp Nodes>Clear all第二节基于有限元网格创建几何曲面1、进入子面板：Geom>Surface:From FE2、Features面板：Tool>Features。
用于计算当前模型的特征（角），并创建一维Plot单元或特征线来显示这些特征。
3、使用Faces在实体网格外面建立壳单元：Tool>Faces>Comp>Find faces，生成^face组件集。
4、通过单元网格获取曲面（先做第3步）：①生成^face：见第3步②创建component③对^face comp中的三角形面单元执行FE Surf：Geom>Surf>From FE>Create，生成Surface5、用plot单元捕捉特征：Tool>Features>Elems(display)，选中Advanced Analysis复选框。
6、删除一些不必要的Plot单元：Tool>Features>Edit7、为整个模型创建曲面：Surfaces>From FE>Elem(by collector)，选^face>Feature Edge>^feature第三节实体几何的创建与编辑实体(Solids）是指能定义一个三维体积空间的几何对象，几何对象按如下方式定义：点point：0维；线line：一维，可以是三维空间曲线；曲面surface：二维，有面积；实体solid：三维，有体积。
