防雷与接地工程工程量计算 ppt课件
合集下载
防雷与接地工程工程量计算讲解
防雷接地工程 工程造价
知识回顾：
防雷接地工程分为哪几部分？
1. 接闪器： 2. 引下线: 3. 接地装置：
新课引入：
2014年造价员考题：
请根据给定的图计算工程量，按照《建设工 程工程量清单计价规范》2013、《通用安装 工程工程量计算规范》2013和《江苏省安装 工程计价定额》2014的有关规定，计算综合 单价和分部分项工程费。
其他工程量计算？
1、总等电位箱 2、接地测试点 3、柱主筋与圈梁钢筋焊接 4、接地电阻测试 5、支墩
基础接地平面图-Model.pdf来自百度文库
屋顶防雷平面图-Model.pdf
看图并思考：
1、本工程的避雷网、引下线和接地 是如何实施的？ 2、分析根据图纸应计算哪些工程量？
沿支架安装
沿支墩敷设：
主筋做 引下线
接地测试点
等电位 接地箱
地梁钢筋
2、计算工程量：
（1 ）避雷带 （2）引下线 （3) 接地母线
1 、总结工程量计算规则 : 2、整理笔记
课堂练习：
某8层民用建筑防雷接地工程，利用构造柱 内四根主筋引下至地下0.8米，共10处引下 点,层高为3米，女儿墙高度为0.9米,避雷带 支架高0.1米，屋面避雷带利用-25*4镀锌 扁钢沿女儿墙敷设, 女儿墙长度为280米,试 计算避雷带及避雷引下线的工程量?
知识回顾：
防雷接地工程分为哪几部分？
1. 接闪器： 2. 引下线: 3. 接地装置：
新课引入：
2014年造价员考题：
请根据给定的图计算工程量，按照《建设工 程工程量清单计价规范》2013、《通用安装 工程工程量计算规范》2013和《江苏省安装 工程计价定额》2014的有关规定，计算综合 单价和分部分项工程费。
其他工程量计算？
1、总等电位箱 2、接地测试点 3、柱主筋与圈梁钢筋焊接 4、接地电阻测试 5、支墩
基础接地平面图-Model.pdf来自百度文库
屋顶防雷平面图-Model.pdf
看图并思考：
1、本工程的避雷网、引下线和接地 是如何实施的？ 2、分析根据图纸应计算哪些工程量？
沿支架安装
沿支墩敷设：
主筋做 引下线
接地测试点
等电位 接地箱
地梁钢筋
2、计算工程量：
（1 ）避雷带 （2）引下线 （3) 接地母线
1 、总结工程量计算规则 : 2、整理笔记
课堂练习：
某8层民用建筑防雷接地工程，利用构造柱 内四根主筋引下至地下0.8米，共10处引下 点,层高为3米，女儿墙高度为0.9米,避雷带 支架高0.1米，屋面避雷带利用-25*4镀锌 扁钢沿女儿墙敷设, 女儿墙长度为280米,试 计算避雷带及避雷引下线的工程量?
防雷接地定额讲义PPT学习教案
自然接地体安装 利用底板基础梁2根钢筋作防雷接地体 ：按设 计图尺 寸位置 要求， 标好位 置，将 底板基 础梁钢 筋中两 根主筋 （底板 钢筋十 字交接 处应可 靠焊接 ）各自 搭接焊 好贯通 ，再利 用圆钢 将基础 底梁上 下两层 钢筋主 筋搭接 焊形成 一个完 整的电 气闭合 回路。 （工作 内容： 下料、 尖端加 工、卡 子制 作、地 板打入 、刷漆 ）
第4页/共30页
辅助接地极： 利用结构地板作为接地装置无法满足 设计接 地电阻 ，需要作辅助接地极。
第5页/共30页
水平钢筋（接地装置 或 均压环）与竖向 钢筋（接地引下线） 焊接
接地装置或均压环水 平钢筋连接
第6页/共30页
第7页/共30页
第二节：型钢接地母线敷设 建筑物45m及以上部分外墙上的栏杆,金属门窗等较大金属
物直接或通过金属门窗埋铁与防雷装置相连，作为防侧击雷 保护。利用建筑物结构梁主筋作均压带。
第8页/共30页
变配电室引出接地母线做法： 变配电室中设备变压器、高低压开关柜外甩接地母线与接地网可靠连接。
第9页/共30页
变配电室接地母线绕墙一周并与接地网可靠连接
沿墙体敷设一周接地母线
第10页/共30页
第30页/共30页
第20页/共30页
屋面设备接地
屋面金属管道接地
第21页/共30页
屋面透气帽接地
课件08：建筑防雷及接地
6)交、直流电缆的接线盒，终端盒的外壳和电缆 的外皮，穿线的钢管等。 7)装在配电线路上的开关设备、电力电容器等电 力设备。 8)铠装控制电缆的外皮，非铠装或非金属护套电 缆的1~2根屏蔽芯线。 七、接地体 无论建筑物防雷接地还是设备系统接地，接地体 是非常关键的一部分。接地体可以分为自然接地 体和人工接地体。
九、接地调试 根据设计要求，防雷及接地装置中的接地体必须 有足够小的接地电阻，这些要求一般在设计时根 据土质等情况及布置接地极。施工完毕后，为了 保证接地电阻达到设计要求，要对已施工完毕的 接地体进行接地电阻测试。测试接地电阻一般是 从引下线的断接卡子处将原引下线断开，用接地 电阻测量仪进行测量，如达不到相应的设计要求， 要进行处理。
Baidu Nhomakorabea
防雷及接地装置的报价
一、避雷针的制作安装 定额子目分为普通避雷针制作、安装及独立避雷 针安装，其中避雷针制作按钢管、圆钢及针长划 分子目，而避雷针安装按安装地点、安装高度划 分子目。避雷针制作的工作内容包括下料、针尖 针体加工(不包括底座加工)、挂锡、校正、组焊、 刷漆等。避雷针安装的工作内容包括预埋铁件、 螺栓或支架、安装固定、补漆等。独立避雷针的 工作内容包括组装、焊接、吊装、找正、固定、 补漆等。作为避雷针针尖、针体材料的钢管、圆 钢、铜质针尖等材料是未计价材料，另行计价。
4、接地体 接地体是指埋入土壤或砼基础中作散流用 的金属导体。接地体分自然接地体和人工 接地体。人工接地体一般由接地母线、接 地极组成，常用的接地极可以是钢管、角 钢、钢板、铜板等。自然接地体是指利用 基础里的钢筋做接地体的一种方式。
防雷接地图集 ppt课件
位箱 应套接线盒安装子目，总等电位箱套接线箱安装 子目。 ❖厨房、厕所的等电位连接如何施工？ ❖有这么几种情况：1、等电位接线盒中接地线为 BVR4mm2的软铜线穿管敷设，至配电箱接地排，作 等电位连接。 2、等电位接线盒引出8号铅丝或圆钢就近引致防雷引 下线。
26
❖3、还有等电位接线盒线从卫生间插座地线引出。 这几种有可能以组合的形式出现。套项时看说明和图 纸情况，如不详，那么按第1种的情况较多。
❖解：［ 350×(2－1)]/4 =88
18
五、接地极的制作安装：“根” ❖接地极制作安装以“根”为计量单位。其长度按设计
长度计算，设计无规定时，每根按2.5m计算。若设 计有管帽时，管帽另按加工计算。 ❖P542
19
六、均压环的敷设：“10m” ❖均压环敷设以“m”为单位计算，焊接时按两根筋
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4
∠ 50×5接地极安装
断接卡子安装
接地极接地电阻测试
单位 数量 计算式
10m 10m 10m 根 10套 组
8.52 4.89 2.87 6 0.2 2
36
例2
37
用基础接地体时，可不设断接卡，利用钢筋作引下线 时应在室内外的适当地点设若干连接板，该连接板可 供测量、接人工接地和作等电位连接用。 ❖当仅利用钢筋作引下线并采用埋于土壤中的人工接地 体时，应在每根引下线上于距地面不低于0.3m处设 接地体连接板。采用埋于土壤中的人工接地体时应设 断接卡子，其上端应与连接板或钢柱焊接。
26
❖3、还有等电位接线盒线从卫生间插座地线引出。 这几种有可能以组合的形式出现。套项时看说明和图 纸情况，如不详，那么按第1种的情况较多。
❖解：［ 350×(2－1)]/4 =88
18
五、接地极的制作安装：“根” ❖接地极制作安装以“根”为计量单位。其长度按设计
长度计算，设计无规定时，每根按2.5m计算。若设 计有管帽时，管帽另按加工计算。 ❖P542
19
六、均压环的敷设：“10m” ❖均压环敷设以“m”为单位计算，焊接时按两根筋
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4
∠ 50×5接地极安装
断接卡子安装
接地极接地电阻测试
单位 数量 计算式
10m 10m 10m 根 10套 组
8.52 4.89 2.87 6 0.2 2
36
例2
37
用基础接地体时，可不设断接卡，利用钢筋作引下线 时应在室内外的适当地点设若干连接板，该连接板可 供测量、接人工接地和作等电位连接用。 ❖当仅利用钢筋作引下线并采用埋于土壤中的人工接地 体时，应在每根引下线上于距地面不低于0.3m处设 接地体连接板。采用埋于土壤中的人工接地体时应设 断接卡子，其上端应与连接板或钢柱焊接。

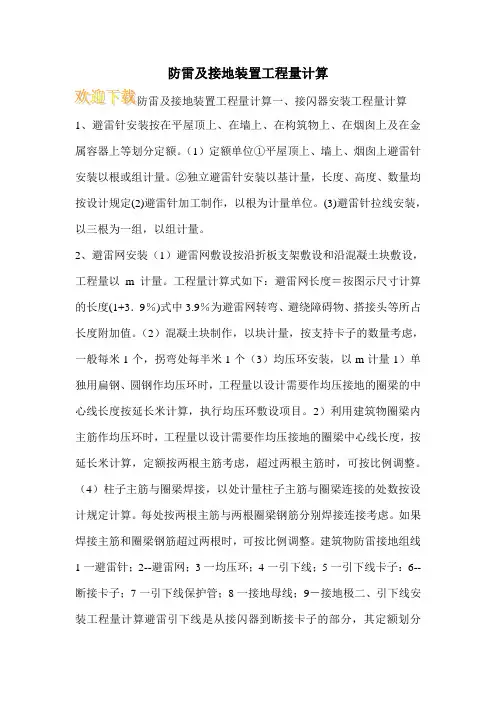

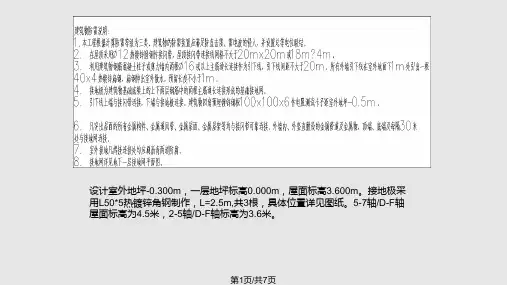

防雷及接地工程量计算PPT课件
2、接地母线敷设
（1）所有外墙引下线处 -40*4镀锌扁铁 (户外接地母线） 1.5mX6=9m*1.039=9.35m
（2）局部等电位扁铁：-25*4镀锌扁铁 （户内接地母线）
0.7m*3处=2.1*1.039=2.18m
（3）屋面-40*4镀锌扁铁敷设（5.4+2.1+7.5）*1.039=15.585m
第4页/共7页
3、接地跨接线安装
（1）卫生间等电位联接 4处
4、等电位接地端子箱、等电位接地接线盒安装
（1）总等电位端子箱 1台
（2）局部等电位
3台
5、避雷针制作、避雷针安装
无
6、电子设备防雷装置安装
比如：像配电箱内的浪涌保护器安装
7、半导体少长针消雷装置安装
第5页/共7页
8、避雷引下线敷设 利用建筑物内主筋做接地引下线 （3.6-1.1）*4+（4.5-1.1） *2=16.8m （每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根 时，可按比例调整） 9、断接卡子制作安装 按设计规定装设的断接卡子数量计算 4套 11、避雷网安装 水平（3.9+3.3+3.6*4+4.8+2.4+3）*2+（5.4+2.1+7.5） *3=108.6m 竖向 （ 4.5-3.6 ）*2=1.8m 合计 （ 108.6+1.8）*1.039=114.7m
防雷接地ppt课件
长1m以下 1~2m 烟囱上
圆钢≥12 圆钢≥16 圆钢≥20
避雷带（网） 一般用 （直径、截面） 烟囱上
圆钢≥8mm 圆钢≥12mm
钢管≥20 钢管≥25 钢管≥40
扁钢≥48mm2 扁钢≥100mm2
避雷线
（截面mm2 ）
架空网用 镀锌钢绞线≥35mm2
注：扁钢厚度≥4mm
接闪器规格（2）
引下线规格
2）由于建筑物各处均为等电位，减小了进入控制系 统电子线路的共模干扰。
3）实施方便。如果电气专业已把全厂的地下管道、 地下结构、接地体连成一个统一的接地网时，此
时控制系统再单独接地并要求其接地网和电气接 地网相距至少5m，这很难做到。 4）规范标准对等电位联结接地仅要求接地联接（ Bonding）电阻，即接地通路（Path）的电阻总 和不大于1欧姆；而对接地极对地电阻没有明确规 定（原因后述），对控制系统一般规范标准规定 不大于4欧姆。这两个数值是不难做到的。
球形雷
球形闪电十分罕见一般是直径10-20厘米 的火球，呈红色、黄色或橙色。从产生到 消失约4-120秒钟，亮度和大小几乎不变。 球形闪电运动很不规则，能随风而动，常 常从门窗、烟囱甚至缝隙中钻入室内，它 移动时发出嘶嘶声，消失时发出爆炸的巨 响，振动能量足以破坏一般的建筑物。由 于爆炸时空气发生了化学反应，生成了臭 氧和一氧化氮，所以球形闪电消失后有一 股难闻的味道。为了预防它的侵袭，在室 内遇到打雷时必须注意关闭门窗，避免其 飘入，在野外如果碰到“球形雷”，切忌 随处跑动，因为它会跟随气流飘动，最聪 明的办法是拾起身边的石块使劲向外扔出，
防雷与接地工程工程量计算课件
•防雷与接地工程工程量计算
•15
1、总结工程量计算规则: 2、整理笔记
•防雷与接地工程工程量计算
•16
课堂练习：
某8层民用建筑防雷接地工程，利用构造柱内四根 主筋引下至地下0.8米，共10处引下点,层高为3米， 女儿墙高度为0.9米,避雷带支架高0.1米，屋面避雷 带利用-25*4镀锌扁钢沿女儿墙敷设, 女儿墙长度为 280米,试计算避雷带及避雷引下线的工程量?
•8
沿支架安装
•防雷与接地工程工程量计算
•9
沿支墩敷设：
•防雷与接地工程工程量计算
•10
主筋做 引下线
•防雷与接地工程工程量计算
•11
接地测试点
•防雷与接地工程工程量计算
•12
等电位 接地箱
•防雷与接地工程工程量计算
•13
地梁钢筋
•防雷与接地工程工程量计算
•14
2、计算工程量：
（1）避雷带 （2）引下线 （3) 接地母线
基础接地平面图-Model.pdf
屋顶防雷平面图-Model.pdf
•防雷与接地工程工程量计算
•4
•防雷与接地工程工程量计算
•5
•防雷与接地工程工程量计算
•6
பைடு நூலகம்
•防雷与接地工程工程量计算
•7
看图并思考：
1、本工程的避雷网、引下线和接地 是如何实施的？
防雷接地ppt课件
防雷设施检查
检查防雷设施是否完好，如避雷针、 避雷带等是否出现锈蚀、断裂等现象 。
防雷接地系统故障排查
接地电阻异常
当接地电阻值异常时，应检查接 地体是否受到腐蚀、损伤，接地
线连接是否牢固等。
防雷设施损坏
如发现防雷设施损坏，应及时更换 或修复，并重新进行防雷检测。
设备接地不良
对于设备接地不良的情况，应检查 设备接地线是否完好，接地端子是 否牢固连接。
防雷接地系统更新改造
系统升级改造
根据实际情况和需要进行防雷接 地系统的升级改造，提高系统的
防雷效果和安全性。
材料更换与更新
对于老化、腐蚀的接地材料，应 及时进行更换，使用符合规定的
优质材料。
设计优化
根据最新的防雷技术标准和规范 ，对防雷接地系统设计进行优化
，提高系统的防护能力。
06 防雷接地案例分析
防雷接地的重要性
01
02
03
保护人员安全
通过防雷接地，可以将雷 电流引入地下，避免雷击 对人员造成伤害。
保护设备安全
防雷接地可以减少雷击对 电子设备和电气系统造成 的损坏，降低火灾风险。
维护公共安全
防雷接地有助于维护公共 安全，减少因雷击造成的 社会影响。
wk.baidu.com
02 防雷接地系统设计
防雷接地系统的组成
防雷接地图集ppt课件
30来自百度文库
半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
6.5 防雷与接地装置的施工图预算
一、安装工作内容 2、避雷网（带）的安装 3、避雷引下线的敷设 4、接地母线的敷设 6、均压环的敷设
1
7、接地跨接线的安装 8、钢铝窗接地 9、等电位连接 10、断接卡子、测试板 11、接地系统的调试
2
二、工程量计算规则 （一）避雷针的制作和安装 避雷针的制作：“根” 避雷针的安装：“根” 拉线的安装：3根为一组 独立避雷针的制作与安装
基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
如易燃气体管道法兰盘之间的连接。 伸缩缝 利用地下管道作为接地母线，法兰处要做接地跨接 吊车钢轨作为接地母线，两钢轨的跨接。
半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
6.5 防雷与接地装置的施工图预算
一、安装工作内容 2、避雷网（带）的安装 3、避雷引下线的敷设 4、接地母线的敷设 6、均压环的敷设
1
7、接地跨接线的安装 8、钢铝窗接地 9、等电位连接 10、断接卡子、测试板 11、接地系统的调试
2
二、工程量计算规则 （一）避雷针的制作和安装 避雷针的制作：“根” 避雷针的安装：“根” 拉线的安装：3根为一组 独立避雷针的制作与安装
基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
如易燃气体管道法兰盘之间的连接。 伸缩缝 利用地下管道作为接地母线，法兰处要做接地跨接 吊车钢轨作为接地母线，两钢轨的跨接。
8第八章防雷与接地-49页PPT资料
绝缘损坏时，人若触及外壳，就有危险，
RERb 人体， IbIE , 通过人体的电流几乎等于零。
12
3、接地电阻的要求
1）大接地短路电流系统中：
RE
2000 IE
2）小接地短路电流系统中
流经接地装置的入地短 路电流，A。
RE
250 IE
3）1000V以下中性点直接接地系统， RE 4
当变压器容量不超过100kVA时， RE 10
接地网普遍由扁钢水平连接，埋入地下0.6～ 0.8m处。面积大体与发电厂和变电所的面积相同， 总接地电阻可按下式估算：
R 0.5 () 一般在0.5～5 的范围内！
S
18
第二节 雷电的形成及危害
一、雷电的形成
积云在运动中受到强气流的作 用，感应出正、负电荷（雷云）。 当雷云附近的电场强度达到一定大 时，与地面静电感应的电荷形成放 电通道（空气绝缘被击穿）。
TN系统：所有设备的外露可导电部分均接 公共保护线(PE
线）或公共的保护中性线 (PEN线）。 如果系统中的N线与PE线全部合为PEN线，则此系统称为TNC系统，如图所示。
TN-C系统
7
如果系统中的N线与PE线全部分开，则此系统称为TN-S 系统，如图所示 。
TN-S系统
8
如果系统的前一部分，其N线与PE线合为PEN线，而后一 部分线路，N线与PE线则全部或部分地分开，则此系统称 为TN-C-S系统，如图所示。
RERb 人体， IbIE , 通过人体的电流几乎等于零。
12
3、接地电阻的要求
1）大接地短路电流系统中：
RE
2000 IE
2）小接地短路电流系统中
流经接地装置的入地短 路电流，A。
RE
250 IE
3）1000V以下中性点直接接地系统， RE 4
当变压器容量不超过100kVA时， RE 10
接地网普遍由扁钢水平连接，埋入地下0.6～ 0.8m处。面积大体与发电厂和变电所的面积相同， 总接地电阻可按下式估算：
R 0.5 () 一般在0.5～5 的范围内！
S
18
第二节 雷电的形成及危害
一、雷电的形成
积云在运动中受到强气流的作 用，感应出正、负电荷（雷云）。 当雷云附近的电场强度达到一定大 时，与地面静电感应的电荷形成放 电通道（空气绝缘被击穿）。
TN系统：所有设备的外露可导电部分均接 公共保护线(PE
线）或公共的保护中性线 (PEN线）。 如果系统中的N线与PE线全部合为PEN线，则此系统称为TNC系统，如图所示。
TN-C系统
7
如果系统中的N线与PE线全部分开，则此系统称为TN-S 系统，如图所示 。
TN-S系统
8
如果系统的前一部分，其N线与PE线合为PEN线，而后一 部分线路，N线与PE线则全部或部分地分开，则此系统称 为TN-C-S系统，如图所示。
安装识图之防雷接地工程图ppt课件
19
ຫໍສະໝຸດ Baidu
建筑物防雷人工接地体
接地平面图
电气接地装置人工接地体
20
支持卡子
接地端子
接地干线
接地母线 伸缩缝
接地极 管道法兰
接地母线、跨接线
接地母线 接地母线
21
利用建筑物结构柱钢筋引下线、地板主筋作接地体
22
建筑接地平面图
接地母线 接地极
23
4.2 建筑防雷与接地工程图
一、建筑防雷与接地工程概况 二、避雷带与引下线的敷设
8
针尖
引下线
肋板
地板铁脚
在平面屋顶设单独的避雷针
9
在平面屋顶设避雷带引下线接地
10
11
利用建筑物结构柱钢筋引下线、地板主筋作接地体
12
13
三、建筑物防雷平面图
● 避雷针保护范围图：
① 折线法表示避雷针保护范围； ② 滚球法表示避雷针保护范围。
按建筑物类别布置接闪器及滚球半径
建筑物的防雷类别
28
三、接地装置的安装
带状接地极的敷设
29
4.3 变电所接地工程图
一、变电所防雷、接地工程概况 二、变电所防雷
三、接地系统 四、接地装置的安装
30
一、变电所防雷、接地工程概况
P162图6-7表示变电所的4个独立的防雷接地装置。 3支避雷针的接地装置是防雷接地用，一个有11根接地 体构成的接地装置是变电所保护装置所用。 ● 避雷针装置：用镀锌扁钢作为接地母线，连接避雷针与 两根钢管（接地极），要求接地电阻≤25Ω。 ● 保护接地装置：用镀锌扁钢作为接地干线和支线，连接 镀锌钢管（接地极），要求接地电阻≤4Ω。
ຫໍສະໝຸດ Baidu
建筑物防雷人工接地体
接地平面图
电气接地装置人工接地体
20
支持卡子
接地端子
接地干线
接地母线 伸缩缝
接地极 管道法兰
接地母线、跨接线
接地母线 接地母线
21
利用建筑物结构柱钢筋引下线、地板主筋作接地体
22
建筑接地平面图
接地母线 接地极
23
4.2 建筑防雷与接地工程图
一、建筑防雷与接地工程概况 二、避雷带与引下线的敷设
8
针尖
引下线
肋板
地板铁脚
在平面屋顶设单独的避雷针
9
在平面屋顶设避雷带引下线接地
10
11
利用建筑物结构柱钢筋引下线、地板主筋作接地体
12
13
三、建筑物防雷平面图
● 避雷针保护范围图：
① 折线法表示避雷针保护范围； ② 滚球法表示避雷针保护范围。
按建筑物类别布置接闪器及滚球半径
建筑物的防雷类别
28
三、接地装置的安装
带状接地极的敷设
29
4.3 变电所接地工程图
一、变电所防雷、接地工程概况 二、变电所防雷
三、接地系统 四、接地装置的安装
30
一、变电所防雷、接地工程概况
P162图6-7表示变电所的4个独立的防雷接地装置。 3支避雷针的接地装置是防雷接地用，一个有11根接地 体构成的接地装置是变电所保护装置所用。 ● 避雷针装置：用镀锌扁钢作为接地母线，连接避雷针与 两根钢管（接地极），要求接地电阻≤25Ω。 ● 保护接地装置：用镀锌扁钢作为接地干线和支线，连接 镀锌钢管（接地极），要求接地电阻≤4Ω。
防雷接地工程及识图课件
保障人员安全
02
通过防雷接地工程，可以有效地减少雷击对人员造成的伤害。
