变压器及两种互感器工作原理与故障的探讨

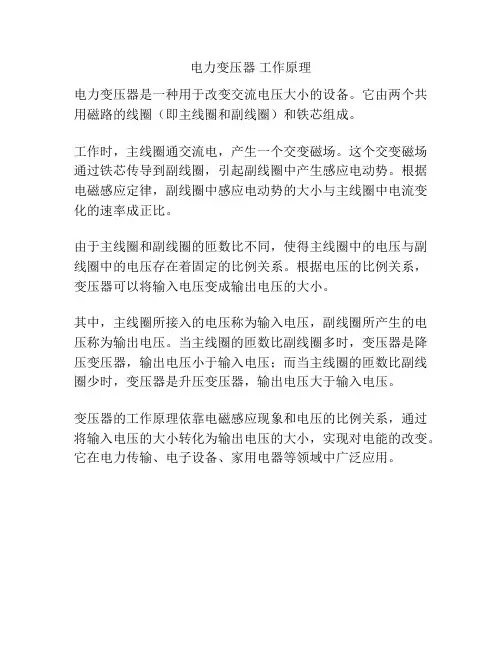

电力变压器 工作原理
电力变压器工作原理
电力变压器是一种用于改变交流电压大小的设备。
它由两个共用磁路的线圈（即主线圈和副线圈）和铁芯组成。
工作时，主线圈通交流电，产生一个交变磁场。
这个交变磁场通过铁芯传导到副线圈，引起副线圈中产生感应电动势。
根据电磁感应定律，副线圈中感应电动势的大小与主线圈中电流变化的速率成正比。
由于主线圈和副线圈的匝数比不同，使得主线圈中的电压与副线圈中的电压存在着固定的比例关系。
根据电压的比例关系，变压器可以将输入电压变成输出电压的大小。
其中，主线圈所接入的电压称为输入电压，副线圈所产生的电压称为输出电压。
当主线圈的匝数比副线圈多时，变压器是降压变压器，输出电压小于输入电压；而当主线圈的匝数比副线圈少时，变压器是升压变压器，输出电压大于输入电压。
变压器的工作原理依靠电磁感应现象和电压的比例关系，通过将输入电压的大小转化为输出电压的大小，实现对电能的改变。
它在电力传输、电子设备、家用电器等领域中广泛应用。
变压器差动保护原理及调试的探讨
变压器差动保护原理及调试的探讨摘要：本文通过对变压器的工作原理和差动保护原理进行相关的分析，并且着重讨论计算方法和相位补偿等问题，在了解过这些问题之后，才能够对变压器差动保护装置的原理和如何调试该装置进行相应的讨论。
只有通过一步一步的推导，才能够计算出一个完整的、科学的算法，才能够在VisualBasic6.0的编程中进行更为精确的计算，然后再进一步开发出相应的变压器差动保护装置。
该系统具有操作简单和互动性良好的优点，使用者能够很好的对其进行操作，并且能够保证数据的准确性。
该系统提升了工作人员现场调试的效率，并且有效的指导了工作人员们应该如何进行有效的变压器调试工作，这对于变压器的调试工作是十分有利的。
关键词：差动保护装置；变压器；原理；调试引言：变压器差动保护作为变压器的主保护，具有十分重要的意义，变压器的差动保护装置成为安装作业阶段的重中之重，由于变压器的安装工作会直接影响到变压器后期的使用效果，所以要格外注重变压器的差动保护装置，该装置是维护变压器正常运行的关键。
所以，一定要掌握差动保护装置的工作原理，除此之外，其调试工作也是十分重要的。
一、微机变压器差动保护原理1.差动保护的动作曲线和动作判据变压器差动保护是按比较各侧电流大小和相位而构成的一种保护。
当变压器内部故障时，有差动电流流过差动回路，当电流达到整定值时差动继电器动作，跳开变压器各侧的断路器。
变压器在正常运行或外部故障时，在理想情况下，流过差动回路的电流为零，差动继电器不动作。
微机型变压器差动保护动作特性多采用具有二段折线形的动作特性曲线。
2.制动电流的取得对于双绕组变压器，制动电流常用以下两种取得方法。
制动电流取高、低压侧TA二次电流相量差的一半，即Is=12I•h-I•l制动电流取高、低压侧TA二次电流幅值的最大值，即Is=maxI•h，I•lll对于三绕组变压器，制动电流取法与双绕组变压器的基本相同。
3.微机变压器保护相位的校正双绕组变压器常采用Y，d11接线方式，则变压器两侧电流相位差为30°，为保证在正常运行或外部短路故障时高压侧电流与低压侧电流呈反向关系，必须进行相位校正。

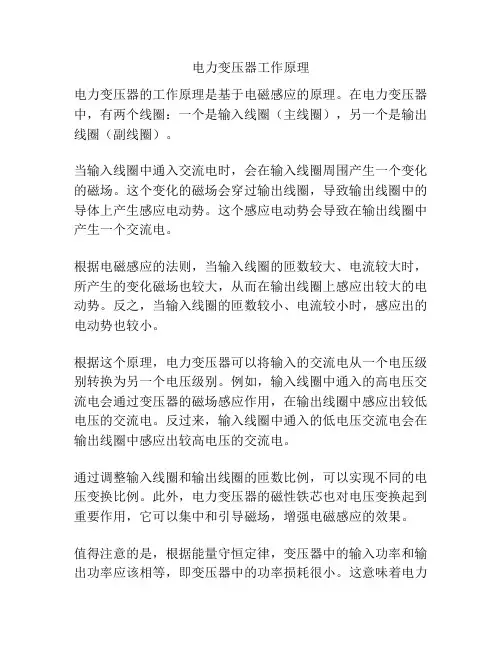

电力变压器工作原理
电力变压器工作原理
电力变压器的工作原理是基于电磁感应的原理。
在电力变压器中，有两个线圈：一个是输入线圈（主线圈），另一个是输出线圈（副线圈）。
当输入线圈中通入交流电时，会在输入线圈周围产生一个变化的磁场。
这个变化的磁场会穿过输出线圈，导致输出线圈中的导体上产生感应电动势。
这个感应电动势会导致在输出线圈中产生一个交流电。
根据电磁感应的法则，当输入线圈的匝数较大、电流较大时，所产生的变化磁场也较大，从而在输出线圈上感应出较大的电动势。
反之，当输入线圈的匝数较小、电流较小时，感应出的电动势也较小。
根据这个原理，电力变压器可以将输入的交流电从一个电压级别转换为另一个电压级别。
例如，输入线圈中通入的高电压交流电会通过变压器的磁场感应作用，在输出线圈中感应出较低电压的交流电。
反过来，输入线圈中通入的低电压交流电会在输出线圈中感应出较高电压的交流电。
通过调整输入线圈和输出线圈的匝数比例，可以实现不同的电压变换比例。
此外，电力变压器的磁性铁芯也对电压变换起到重要作用，它可以集中和引导磁场，增强电磁感应的效果。
值得注意的是，根据能量守恒定律，变压器中的输入功率和输出功率应该相等，即变压器中的功率损耗很小。
这意味着电力
变压器是一种高效的能量转换装置，广泛应用于电力传输、发电和分配系统中。
互感器的工作原理
互感器的工作原理
互感器是一种将电磁感应原理用于测量、检测和变换电信号的设备。
它由一个线圈和一个铁芯组成。
当通过线圈的电流变化时，产生的磁场通过铁芯传导到线圈上，从而改变线圈中的电压或电流。
在互感器中，线圈的电流首先产生一个磁场，而磁场的强度取决于线圈的电流大小。
当电流发生变化时，磁场的变化也会随之发生。
这种变化的磁场通过铁芯传导到线圈中，从而引起线圈中的电流或电压的变化。
互感器的工作原理基于电磁感应定律，即法拉第电磁感应定律。
该定律指出，当一个导体（线圈）被磁场穿过时，导体两端会产生一个感应电动势，该电动势的大小与磁场的变化率成正比。
在互感器中，线圈被连接到需要测量的电路中。
当电路中的电流变化时，线圈中的磁场变化会导致线圈两端产生感应电动势。
这个感应电动势与电路中的电流成正比，并可用于测量电流的变化。
互感器也可以用于测量电压。
在这种情况下，线圈被连接到电路中的负载侧，通过测量线圈中感应的电动势，可以推断出负载侧的电压大小。
总之，互感器利用线圈中感应电动势的变化来测量和检测电流或电压的变化，实现了电信号的转换和传递。
变电站变压器常见故障及处理方法
变电站变压器常见故障及处理方法
变压器常见故障及处理方法包括：
1. 温升过高：可能是由于过载运行、冷却系统不良、绝缘老化等原因引起的。
处理方法包括降低负载、改进冷却系统、更换绝缘材料等。
2. 绝缘击穿或闪络：可能是由于绝缘老化、湿度过高、外界灰尘、异物等原因引起的。
处理方法包括更换绝缘材料、提高绝缘能力、保持清洁干燥环境等。
3. 短路：可能是由于绝缘破裂、绕组短路、短路导线或连接不良等原因引起的。
处理方法包括修复或更换受损绕组、检查并修正连接问题等。
4. 绕组故障：可能是由于绕组接触不良、绕组短路或绕组材料老化等原因引起的。
处理方法包括重新连接或更换受损绕组、更换绕组材料等。
5. 油泄漏：可能是由于密封不良、油箱损坏或绝缘老化等原因引起的。
处理方法包括修复或更换受损部件、提高密封性能等。
6. 噪音过大：可能是由于绕组松动、绝缘损坏或冷却系统异常等原因引起的。
处理方法包括重新固定绕组、更换绝缘材料、修复或改进冷却系统等。
以上仅列举了一些常见的变压器故障及处理方法，具体处理方法应根据具体故障原因进行判断和采取相应措施。
在处理变压器故障时，建议请专业人员进行安全检修和维修。
变压器的结构和工作原理
变压器的结构变压器是一种静止的电气设备，它利用电磁感应原理，把一种电压等级的交流电能转换成另一种电压等级的交流电能。
变压器是电力系统中实现电能的经济传输、灵活分配和合理使用的重要设备，在国民经济和其他部门也获得了广泛应用。
一般常用变压器的分类可归纳如下：按相数分：(1)单相变压器：用于单相负荷和三相变压器组。
(2)三相变压器：用于三相系统的升、降电压。
按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
按用途分：(1)电力变压器：用于输配电系统的升、降电压。
(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器：能产生高压，对电气设备进行高压试验。
(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。
按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。
(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
(3)自耦变电器：用于连接不同电压的电力系统。
也可做为普通的升压或降后变压器用。
按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。
（2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
在电力系统中，用到最多的是油浸式变压器，其最基本的结构式铁芯、绕组、绝缘材料、邮箱等组成，为了使变压器安全可靠地运行，还需要冷却装置、保护装置。
一、铁芯铁芯是组成变压器基本的组成部件之一，是变压器导磁的主磁路，又是器身的主骨架，它由铁柱、铁轭和夹紧装置组成。
常用的变压器铁芯一般都是用硅钢片制做的。
硅钢是一种合硅（硅也称矽）的钢，其含硅量在0．8～4．8%。
变压器 原理
变压器原理
变压器是一种电力传输和变换装置，可用来改变交流电压的大小。
它主要由两个线圈——主线圈和副线圈组成。
主线圈通常被称为高压线圈，而副线圈被称为低压线圈。
当交流电通过主线圈时，会在主线圈中产生变化的磁场。
这个磁场会切割副线圈，从而在副线圈中也产生电动势。
根据法拉第电磁感应定律，副线圈中的电动势与主线圈中的电动势成正比。
变压器的工作原理基于互感现象。
互感是指当两个线圈靠近时，它们之间会相互影响，从而导致一种电磁耦合。
在变压器中，通过改变主线圈和副线圈的匝数比，可以实现输入电压和输出电压之间的变换。
根据互感现象的原理，当主线圈的匝数比副线圈的匝数大时，输出电压将比输入电压小。
这被称为降压变压器。
相反，当主线圈的匝数比副线圈的匝数小时，输出电压将比输入电压大。
这被称为升压变压器。
为了减少能量损失和提高效率，变压器通常采用铁芯。
铁芯的存在可以集中和引导磁场，从而提高互感的效果。
除了用于改变电压，变压器还可以用于隔离电路和传送电能。
由于变压器没有机械部件，因此没有摩擦损耗，工作稳定可靠。
在实际应用中，变压器广泛用于电力系统、电子设备、通信系统等领域，为不同电器设备提供适合的电压供应。
变压器保护原理及试验方法最终版
2.2 后备保护的原理
2.2.1 过流保护 过流保护用于降压变压器，动作电流Idz的整定应考虑
躲过切除外部短路后电机自启动和变压器可能出现的最大负
荷电流，动作方程：I＞Idz 且t ＞Tdz。即短路电流I大于
动作电流定值Idz，持续时间t大于动作时间定值Tdz。一个 装置中可以设置多段过流保护，每段的Idz和Tdz各不相同， Idz越大 Tdz越小。
据，动作方程：I2＞K2xbI1。
K2xb为二次谐波制动系数整定值，推荐为0.15。 满足动作方程就闭锁差动保护，否则开放差动保护。
原理二：波形判别原理。
基波的波形是正弦波，完整对称。励磁涌流存在大量谐 波分量，波形是间断不对称的。保护装置利于三相差动电流 的波形判别作为励磁涌流的识别判据，判断波形是对称完整 的就开放差动保护，否则就闭锁差动保护。
2.2.6 零序过压保护
对全绝缘的变压器，中性点直接接地时采用零序过流保 护，而在中性点不接地时采用零序过压保护。
有些变压器在中性点装设放电间隙作为过电压保护，这 种变压器保护的零序过流保护和零序过压保护就变为间隙零 序过流保护和间隙零序过压保护，在间隙击穿过程中，间隙 零序过压和零序过流交替出现，有的厂家的装置一旦零序过 压或零序过流元件动作后，两个保护就相互展宽，使保护可 靠动作。
在实际的变压器差动保护装置中，其比率制动特性如图 4所示，图4中平行于横坐标的AB段称为无制动段，它是由启 动电流和最小制动电流构成的，动作值不随制动电流变化而 变化。我们希望制动电流小于变压器额定电流时无制动作用， 通常选取制动电流等于被保护变压器高压侧的额定电流的二 次值。即: Izd=Ie/nLH
2.2.7 失灵保护 220kV以上的断路器发生拒动时，会危及整个
第二讲-变压器、互感器
电容式PT
UC2=U1C1/ （C1+C2 ） =KU1 ， 其中K= C1/（C1+C2 ）为 分压比，改变C1 和C2 的 值，可得到不同的分压 比。 此类型PT被广泛应用于 110～500kV中性点接地 系统中。
PT的型号规定
特殊环境代号
电压等级（kV）
电压等级设计序号
产品型号字母
变压器的型号
后部分数字的含义：设计序号-额定容量（kVA）/高压 侧额定电压（kV） 例如： SFPZ9-120000/110表示三相双绕组强迫油循环风冷有载 调压，设计序号为9，容量为120000kVA，高压侧额定电 压为110kV的变压器。 SCB11-2000/10表示三相双绕组固体成型(环氧浇注)低 压箔式线圈，设计序号为11，额定容量为2000kVA，高 压侧额定电压为10kV的变压器。
CT正常工作时二次侧近似于短路状态，一旦开路 会给二次侧产生很高的过电压。故运行中的CT二 次绕组不允许开路，且不许接熔断器，也不许在 运行时未经旁路就拆下电流表、继电器等设备； 二次线圈一端接地。 CT绕组应按减极性连接，经CT接入的仪表内流过 的电流方向与将仪表直接接入电路时的方向相同。
变压器的型号
变压器的型号分两部分： 前部分由字母组成，代表变压器的绕组数、相 数、绝缘介质、冷却方式、调压方式、线圈线 心和铁心材料等； 后部分由数字组成，表示变压器的额定容量、 额定电压、绕组连接方式。
变压器的型号
前部分字母的排列顺序及含义
绕组藕合方式：**（不标）；自藕（O）。 相数：单相（D）；三相（S）。 绕组外绝缘介质：变压器油（不标）；空气（G）；气体（Q）；成型固体浇注式 （C）；包绕式（CR）；难燃液体（R）。 冷却装置种类：自然循环冷却装置（不标）；风冷却器（F）；水冷却器（S）。 油循环方式：自然循环（不标）；强迫油循环（P）。 绕组数：双绕组（不标）；三绕组（S）；双分裂绕组（F）。 调压方式：无励磁调压（不标）；有载调压（Z）。 线圈导线材质：铜（不标）；铜箔（B）；铝（L）；铝箔（LB）。 铁心材质：电工钢片（不标）；非晶合金（H）。 特殊用途或特殊结构：密封式（M）；串联用（C）；起动用（Q）；防雷保护用 （B）；调容用（T）；高阻抗（K）；地面站牵引用（QY）；低噪音用（Z）；电 缆引出（L）；隔离用（G）；电容补偿用（RB）；油田动力照明用（Y）；厂用 变压器（CY）；全绝缘（J）；同步电机励磁用（LC）。
变压器不常见的故障现象
变压器不常见的故障现象
变压器作为电力系统中的重要设备，虽然通常情况下能够稳定
可靠地运行，但也存在一些不太常见的故障现象。
以下是一些可能
的不常见故障现象：
1. 油污染，变压器中的绝缘油可能会受到污染，导致油的绝缘
性能下降，甚至引发击穿故障。
这种情况可能由于外部杂质进入或
者变压器内部故障引起。
2. 油位异常，变压器油位异常可能是由于漏油或者油泵故障引
起的。
油位异常可能会导致变压器内部过热或其他性能问题。
3. 异常振动，变压器在正常情况下应该是稳定的，但如果出现
异常振动，可能是由于内部绕组松动、铁芯接触不良等问题引起的。
4. 异常噪音，变压器通常是比较安静的设备，如果出现异常噪音，可能是由于内部绝缘材料老化、绕组松动或其他故障引起的。
5. 绝缘老化，变压器绝缘材料长期工作在高温、高压环境下，
会逐渐老化。
绝缘老化可能导致绝缘性能下降，增加了击穿的风险。
6. 线圈间短路，变压器绕组中可能会出现线圈间短路，这种情况可能由于绝缘老化、外部短路故障引起。
以上列举的是一些变压器不太常见的故障现象，这些故障可能会对变压器的正常运行造成影响，因此需要及时发现并进行维修处理，以确保电力系统的安全稳定运行。
希望以上回答能够满足你的要求。
电力变压器电流互感器的探讨
３ ）对 于发生 在被保 护变压器区外的故障引起 的电流互感器 Ａ饱 ｒ 和 ，利用故 障发生 的最 初的 １ Ｔ １ Ｔ时间 内，可以通过 高值的初始 ／ ～／ ４ ２ 制动 电流 （ Ａ Ｉ ）检测出来 ，此制动电流会将工作点短暂 的移至附加稳 Ｔ 定特性 区内。反之 ，当变压 器区内故障时 ，由于差 动电流很大 ，其与 制动 电流的比值引发 的工作 点会 立即进入 比率差动保 护的动作特性 区 内。因此 ，保护通过测量 的电流量值引发的工作点是 否在附加稳定特 性 区内，在半 个周 期 内由此判别作 出决 定。一旦检查 出外部 故障引起 电流 互感器 Ｔ Ａ饱 和 ，可以选择 差动保 护 自动 闭锁 了比率差 动保护 ， 并 按 照 整定 的 时 间 （ ｒ ） 内 一 直 有 效 闭 锁 比率 差 动 保 护 ，直 到 整 定 １Ａ Ｔ 的时 间到时才解 除闭锁 。检 查出变压 器区外 故障 引起电流互 感器 Ｔ Ａ 饱和的判据。 ３ 电流 互 感 器 Ｔ 二 次 电路 断线 或 短 路 时 的 对 策 Ａ 对于微机 型变压 器差 动保护判别其 电流互感器二次电路 的断线 或 短路故障 比较 困难 ，原因是单纯通过本 身的电流量去判断接线 比较 复 些 问题。 杂的电流互感器二次 电路 的多种多样 的断线和短路故障 ，很难与各种 １ 微机型变压器差动保护装置普遍利用本身方便 的计算条件 ，通过 各样的系统异常或故 障情 况区分 ，因此很 多微机型变压器差动保护都 ． ３ 保护软件单纯地 以数学方法来实现匹配各种变压器和其电流互感器 Ｔ 只是配有 简单 的电流互感器二次电路 的断线判别元件 。针对这种情况 ， Ａ 的变 比，以及被保护 变压器接线组别形成 的相位 差。不需要装置 内部 介绍一种 由电流量 和 电压量 共同判别 电流互感器 Ｔ Ａ二 次电路断线或 的器 件 进 行 变 比 匹 配或 专 用 的 外 部辅 助 电流 互 感 器 进 行 变 比匹 配 。 短 路 的 判 别 原 理 ，它 特 别 适 用 于 主 后 备 一 体 化 方 式 的 微 机 型 变 压 器 保 ２ 电流 互 感 器 Ｔ Ａ饱 和 时 的对 策 护 装置 。 ２１ 常规电磁耦合方式的电流互感 器 ＴＡ ． ‘，由于故障电流大和 ｆ 或） 系 ４ 电 流互 感 器 Ｔ ． 线 的 相 序 、极 性和 接 地 问题 Ａ接 统时间常数长 以及 电流互感 器 Ｔ Ａ本 身的剩磁等 因素引起 的电流互感 ４１ 变压器差动保护按照有关 的规定在保护投运前要严 格检 查输入保 ． 器Ｔ Ａ饱和情况 ，会对变 压器差动保 护装置产生极 为不利 的影 响。特 护装置 的电流互 感器接线 电路 的相 序和极性 ，确保变压 器差 动保护的 别是电流互感器 Ｔ Ａ的暂 态饱 和对 引用 变压器各侧 电流量 的变 压器差 正确工作 。但 是工程实践反 映，由于各 种各样的原 因，现场 确有接错 动保护的影响更大 ，应该采取 相应 的识别方法 区分是否 为变压器差动 变 压 器 各 侧 电 流 互 感 器 ｊ 相 电路 的 接线 ，导 致 相 序 和 极 性 错 误 的 情 况 保护区外 的故障造成的电流互感器饱 和的情 况 ，避免变压 器差 动保护 发生 ，造成变压器差 动保护不应有 的误 动。如果保护装置本身 可以直 发 生误 动 作 。 观 的显 示 输 入 的变 压 器 各 侧 电 流 量 的相 角 、幅 值 ，那 么 对 于 变 压 器差 ２ 电流 互 感 器 Ｔ ． ２ Ａ的 选 型 已 经 考 虑或 注 意 到 电流 互 感 器 Ｔ Ａ的 暂 态 饱 动 保 护 的 各 侧 电流 互 感 器 接 线 的 相 序 和 极 性 检 查 会 有 很 大 的帮 助 ，对 和问题，如在高压 系统或 大容量 电力设 备高压侧普遍设计 采用 ＿ Ｙ级 变 压 器 差 动 保 护 的安 全 稳 定 运 行 又 多 了一 份 保 证 。 基 于 此 考 Ｐ Ｒ级 电 流 互 感 器 等 ；另 一 方 面 要 微 机 型 保 护 的 较 强 的人 机 接 口功 能 ，可 以直 观 显 示 变 压 器 各 侧 电流 量 求保护装置本身具有一 定的抗电流互感器饱 和的能力 ，特别是抗 电流 的相对相位角度和幅值 ，显示 差流的幅值等 ，观 察输 入电流量 的测量 互感器 Ｔ Ａ的暂态饱 和的能力 。对 于保护装置 采用的判别 方法主要是 情 况。因此 ，在变压器投运后 带有轻负荷 的情况 下 ，由现场的保护技 利用 电流互感器饱 和后 的电流特征识别 ，如 电流 波形识 别法 、谐波含 术 人员通 过观察变压器差动保 护装置测量显示 的变压 器各侧电流量的 量Ｎ￣ 法 、时差判别法 等。下面介绍一种变压器差 动保 护 中选用 的抗 情 况和差 流的情况 ，绘 出变 压器各 侧电流量的相量 图 ，就可以直接分 Ｊ Ｊ ｔ 电流 互 感器 饱 和 的附 加 稳 定 特性 区 判别 方 法 ： 析 验证变压器各侧 电流互感器 Ｔ Ａ电路接线是否 正确。如果通 过观察 １ ）对 于 发 生 在 被 保 护变 压 器 区 内 的短 路 故 障 ，它 引 起 的电 流 互 感 分 析 和 得 到 的相 量 图 确 认 接 入 变 压 器 差 动 保 护 装 置 的 变 压 器 各 侧 的 相 器Ｔ Ａ饱 和 是 不 易 用 差 动 电 流 和 制 动 电 流 的 比值 区 分 的 。这 是 因 为 差 电流 电路接线正 常 ，仅仅有显示 的差 流不正常 ，那么有可能是 保护装 动电流和制动电流的测量值都会 受到影响 ，而且它们 的比值立 即就会 置本身 的数字化平衡 变压器各侧 电流 量的整定值整定有 问题 ，从 而也 满足保护 动作条件。这时 的比率差 动保 护的动作特性还是 有效 的 ，故 验证了保护装置的数字化平衡变压器各侧电流量 的整定值是否正确 。 障特征满足 比率差动保护的动作条件。 ４２ 变压器差动保护的二次电流回路接线的另外一个值得注意 的问题 ． ２ ）对于发生在被保护变压器Ⅸ外的故 障 ，它产生的较大的穿越性 是 ：接地点问题 。关 于仪用 互感器的二次 回路必 须有可靠的接地 的要 短路 电流引起 的电流互 感器饱和 ，会产生很 大的虚假差动 电流 ，这 在 求 ，在 国内外的相应 规程 中都有 明确 的规定 。例如 ，在 １ ８ ９ ３年部颁 各个测量点 的电流互感器 Ｔ Ａ饱 和 情 况 不 同 时 更 为 严 重 。 如 果 由此 产 蝰电保护和安全 自动装置技术规程》 中，就有如下条文 ：电流互感器 生 的量值引发的工作点 落在了 比率差动保护 的动作特性区 内，而且不 的二次回路应有一个接地点 ，并在配 电装置 附近经 端子排接地 。但对 采取任何稳定 比率差动保护 的措 施 ，比率差动保护将 会误动作 。但是 于有几组 电流互感器联接在一起 的保护装置 ，则应 在保 护屏上经端子 我 们 知 道 ： 电流 互 感 器 Ｔ 并 不 是 在 故 障 一 开 始 就 发 生 饱 和 ，而 是 在 排 接 地 。 Ａ 故障发生后经过一段时 间，其铁 芯的磁通达到它 的饱 和密度后才开始 结 束 语 的 。这样 ，电流 互感器 Ｔ Ａ从故 障起 始到开始饱 和时总会有 一段时间 以上 的分析 ，探讨 了变压 器差 动保护 中电流互感器 及其联接组的 还 能 够 线 性 变 换 电 流 量 ， 不会 立 即 产 生 饱 和 。 因此 ，按 照 基 尔 霍 夫 电 若 干问题 ，这 些问题往 往对于变压 器差动保护 的正确工作 影响很 大。 流定律计算 变压器各侧的 电流量得 到的差动电流 ，在 开始 的短时间 内 不 能够很好的解 决这些 问题 ，就会直接 影响变压 器差动保 护的性 能 ， 基本平衡 ，仅会产生较 小 的不平 衡电流 ，待 电流互感器 Ｔ Ａ饱 和后才 甚至造成变压器差 动保护的误动或拒 动。实际应用 中，由此 引起 的变 会产生较大 的差动电流，引起变压器差动保护误 动 压器差动保护的不正常工作情况也时有发生。
变压器的工作原理是什么
变压器的工作原理是什么变压器是一种常见的电气设备，它在电力系统中起着非常重要的作用。
它的工作原理是通过电磁感应的方式来实现电压的变换。
在变压器中，主要通过互感器原理来实现电能的传递和变换，从而实现电压的升降。
接下来，我们将详细介绍变压器的工作原理。
首先，变压器由铁芯和线圈构成。
铁芯是变压器的主要部件，它能够有效地集中磁场，从而实现电能的传递。
线圈则是通过绕制在铁芯上，分为初级线圈和次级线圈。
当通过初级线圈加上交流电压时，就会在铁芯中产生交变磁场，这个磁场会穿过次级线圈，从而在次级线圈中感应出电动势，从而实现电压的变换。
其次，根据电磁感应定律，变压器工作时，磁通量的变化会在次级线圈中感应出感应电动势。
当次级线圈中的导体形成闭合回路时，感应电动势会产生感应电流，从而实现电能的传递。
同时，根据电磁感应定律，感应电动势的大小与磁通量的变化率成正比，因此可以通过改变初级线圈的匝数来实现电压的升降。
最后，变压器的工作原理可以用数学公式来描述。
根据电磁感应定律和法拉第电磁感应定律，可以得到变压器的变压比公式，U1/U2=N1/N2，其中U1和U2分别表示初级和次级线圈的电压，N1和N2分别表示初级和次级线圈的匝数。
这个公式表明了变压器的电压变换与线圈匝数的关系，从而可以实现不同电压等级之间的电能传递。
综上所述，变压器的工作原理是通过电磁感应的方式来实现电压的变换。
通过铁芯和线圈的结构，以及电磁感应定律和数学公式的描述，可以清晰地了解变压器的工作原理。
在电力系统中，变压器起着非常重要的作用，它能够实现电压的升降，从而适应不同电气设备的需要，保障电力系统的正常运行。
希望通过本文的介绍，读者能够更加深入地了解变压器的工作原理。
火电厂变压器运行中的常见故障及对策分析_1
火电厂变压器运行中的常见故障及对策分析发布时间：2021-09-07T15:36:25.683Z 来源：《中国电业》2021年第49卷第6期作者：储继礼[导读] 在火电厂主要输配电的设备中变压器占有相当大的比重,储继礼国能浙江北仑第一发电有限公司浙江省宁波市315800摘要：在火电厂主要输配电的设备中变压器占有相当大的比重,而不同电压等级、不同用途的变压器能否安全长期运行,直接决定了火电厂发电系统的稳定及可靠性。
根据实际情况来分析变压器在运行中的常见故障,有很强的必要性。
电力变压器的主要作用是将输入电压变成不同等级的输出电压,同时传输和分配电能。
在电厂的实际应用中电力变压器的种类较多,也有不同的分类标准。
按照冷却介质的不同进行分类,变压器分为干式变压器和油浸变变压器以及充气变压器等。
不同电压等级、不同用途的变压器能否安全长期运行,直接决定了火电厂发电系统的稳定及可靠性。
根据实际情况来分析变压器在运行中的常见故障,有很强的必要性关键字：火电厂；变压器；常见故障；对策分析引言当前我国社会经济的发展过程中，对于电力能源使用需求的增加给火电厂运行带来了很大的压力，各地区对于火电厂的技术资金和人员投入都在不断的增加。
同时，对于先进的电气生产设备系统也在创新改进，这样能够保证电力生产的工作效率和质量，为后续电力能源的使用提供良好的帮助。
另外，火电厂的电力资源在生产运行过程中还要结合热工自动化技术的优势，对热工设备生产工作进行全面的管控，促进设备在工作期间的工作水平，避免异常和故障问题的发生，同时还要对运行中的问题进行及时的解决。
防止给热工设备造成损害，影响到整个发电系统的使用。
确保我国火电厂运行发展的稳定与安全。
1引起电力变压器故障的因素 1.1线路过热电力变压器运行阶段，常常会产生传输线路过热的状况。
引起线路过热的主要原因就是电流会产生部分涡流，引起过热。
一旦线路过热这一状况出现，就会引起短路等问题的出现，最终产生一系列的故障以及隐患。
一起330kV变压器故障原因分析
一起330kV变压器故障原因分析一、引言330kV变压器是电力系统中重要的设备之一，主要用于变换电压、升降电压等功能。
由于各种原因，变压器在运行过程中可能会出现故障，给电力系统的稳定运行带来一定的影响。
对330kV变压器的故障原因进行分析，有助于及时发现问题，提高变压器的可靠性，保障电力系统的安全稳定运行。
二、330kV变压器的故障类型330kV变压器的故障类型主要包括绝缘击穿、内部故障、外部故障等。
绝缘击穿是指在电压的作用下绝缘子发生击穿，从而导致变压器的短路故障。
内部故障主要包括变压器内部线圈、油箱等部件的损坏或短路。
外部故障则是指变压器受到外界因素的影响，导致故障的发生，如雷击、污秽等。
三、330kV变压器故障原因分析1. 绝缘击穿绝缘击穿是变压器常见的故障之一，它的发生通常受到以下因素的影响：（1）污秽：变压器表面可能会积聚一定的污秽物，如灰尘、雨水、动物尸体等，这些污秽物会导致绝缘子表面污秽，增大了绝缘子表面的密实系数，从而降低了绝缘子的绝缘能力，容易造成绝缘击穿。
（2）湿度：在潮湿的环境中，变压器绝缘子表面会受到水蒸气的侵蚀，表面绝缘油容易受潮，绝缘性能大大降低。
（3）过电压：在电力系统运行过程中，由于各种原因（如雷击、电网故障等），会产生过电压，当电压超过绝缘子的耐受能力时，会导致绝缘击穿。
2. 内部故障内部故障主要包括变压器内部线圈、油箱等部件的损坏或短路，可能的原因有：（1）质量问题：在制造过程中，可能存在制造质量不良的情况，如线圈绕排不良、绝缘显示不合格等，容易在运行过程中产生内部故障。
（2）运行过载：长期运行过载状态下，会导致变压器内部温度升高，损坏绝缘材料，从而引发内部故障。
（3）运行环境：变压器运行环境恶劣、温度潮湿等因素也会导致变压器内部部件的损坏。
3. 外部故障外部故障主要是指变压器受到外界因素的影响，导致故障的发生，可能的原因包括：（1）雷击：在雷电活跃的季节或地区，变压器容易受到雷击的影响，损坏绝缘子。
运行中变压器的异常原因分析与处理
运行中变压器的异常原因分析与处理一、引言变压器是电力系统中不可或缺的重要设备，它承担着将高压输电线路的电能转变为低压供电线路所需的功能。
而变压器在长时间的运行中，难免会出现一些异常情况，可能会导致设备的损坏甚至造成事故，因此对于运行中变压器的异常原因进行分析并采取相应的处理措施显得尤为重要。
本文将就运行中变压器的异常原因进行详细的分析，并提出对应的处理方法，以期能够帮助相关从业人员更好地保障电力系统的安全稳定运行。
二、异常原因分析1. 变压器过载变压器过载是指变压器长时间工作在超过其额定负荷范围的工况下，这是导致变压器异常的一种常见原因。
变压器过载可能是由于系统负荷增加导致变压器的额定容量不足，也可能是由于变压器内部散热不良、冷却系统故障等原因导致的。
过载会引起变压器内部温度升高，从而导致绝缘材料老化，严重时甚至引发绝缘击穿，造成变压器的损坏。
处理方法：针对变压器过载问题，首先应对变压器的负荷情况进行合理规划和管理，避免长时间处于过载状态。
应保证变压器冷却系统的正常运行，定期清洗、检查冷却器、风机，确保其通风良好。
对于额定容量不足的情况，可以通过增加变压器容量或者分流负载来解决。
2. 绝缘老化变压器的绝缘系统是确保变压器正常运行的重要组成部分，而绝缘老化是导致变压器故障的另一常见原因。
绝缘老化可能是由于变压器长时间工作在高温状态下导致的，也有可能是由于潮湿、污染、电气应力等因素导致的。
处理方法：对于绝缘老化问题，首先应定期对变压器的绝缘系统进行检测和维护，定期检查变压器绝缘油的情况，确保其绝缘性能符合要求。
应保持变压器周围环境的清洁和干燥，避免绝缘系统被潮湿、污染等因素影响。
对于已经老化的绝缘部件，可以考虑更换或修复。
3. 短路变压器短路是指变压器内部或者与外部电路之间发生短路故障，短路可能由于绝缘损坏、绝缘击穿、涌入电压过高等原因引发。
短路会导致变压器内部电磁力和热力急剧增加，从而引起线圈和绝缘材料的损坏，甚至严重时引发火灾。
变压器保护及原理
差动保护是保护两端电流互感器之间的故障（即 保护范围在输入的两端CT之间的设备上），正常情 况流进的电流和流出的电流在保护内大小相等，方向 相反，相位相同，两者刚好抵消，差动电流等于零； 故障时两端电流向故障点流，在保护内电流叠加，差 动电流大于零。驱动保护出口继电器动作，跳开两侧
的断路器，使故障设备断开电源。
5、间隙零序保护
分级绝缘变压器零序保护组成 由零序电压保护、零序电流保护、间隙零序电流保
护共同构成 分级绝缘变压器零序保护原理
当系统发生一点接地，中性点接地运行的变压器由 其零序电流保护动作于切除。若高压母线上已没有中性 点接地运行的变压器，而故障仍然存在时，中性点电位 将升高，发生过电压而导致放电间隙击穿，此时中性点 不接地运行的变压器将由反应间隙放电电流的零序电流 保护瞬时动作于切除。如果中性点过电压值不足以使放 电间隙击穿，则可由零序电压保护带0.3～0.5S的延时将 中性点不接地运行的变压器切除。
Krel Kre
ITN
低电压继电器动作电压：
Uop 0.7UTN
负序电压继电器动作电压：
Uop 2(0.06 ~0.1)2UTN
4、复压闭锁过流保护
复压是指相间电压低或负序电压高，当系统发生 短路时，往往伴随着电压降低和电流增大的情况，为 了防止系统正常时而电流保护误动，因此我们在过流 保护的基础上加装电压闭锁元件，这样就构成了复压 闭锁过流保护。
Iop
Krel Kre
ITN
动作电压整定
低电压元件的起动值应小于在正常运行情况下母 线上可能出现的最低工作电压，同时外部故障切除后， 电动机自起动的过程中，它必须返回。根据运行经验， 通常采用
Uop=0.7UTN
UTN——变压器的额定电压。
变压器的故障和保护配置
X (k) I(k) I(k n) /( I(k) I(k n) ),k 1,2...n
变压器的继电保护配置
自藕变压器 1、中压侧电压从绕组抽头中引出，与高压侧电压
有直接的电的联系。
2、高压侧与中压侧的公用部分，称为公共绕组。
3、为了平衡3次谐波，低压侧采用电磁耦合方式 接线上采用三角形接线。
( I(k) I(k n)
k=1，2，3….n 一周采样点为2n
X (k) I(k) I(k n) /( I(k) I(k n) ),k 1,2...n
变压器的继电保护配置
3、电流波形相关法原理
将一周波数据窗内的波形用适当的方法重组为两个部分。比 较通过这两部分波形的相关性实现涌流与故障的区分。
变压器的继电保护配置
分析和实践表明
2、大容量变压器在某些情况下涌流中的二次谐波含量仅为 7%，而在有串补电容的高压系统或含有电力电缆的高压系统 中的变压器发生内部故障时的故障电流，其二次谐波含量可 超过15%
变压器的继电保护配置
区分变压器的励磁涌流和内部短路的 几种方法
1、基于面积的波形对称原理
θ θ 严重情况下 w.max =155.4 j.max =80
w、d 分 别 为 差 动 电 流 的 波 宽 与 间 断 角
变压器的继电保护配置
分析和实践表明 1、Y/ -11, Y0/ -11接线的励磁涌流中，差动回路中有一相对称 涌流，另外两相呈非对称性涌流，且这两相非对称性涌流其 中一相为正极性，另一相呈负极性
关于自藕变压器
自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组 中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只 加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为 公共绕组，其余部分称为串联绕组，同容量的自藕变压器与普通变压器相 比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高时这个优 点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的 增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用。
电压互感器的常见故障及解决对策
电压互感器的常见故障及解决对策电压互感器作为一种公用的一次设备在电力系统中发挥着重要的作用。
无论是互感器本身还是二次回路出现问题。
都将给整个二次系统带来严重影响。
因此对其故障进行准确判断和处理具有现实意义。
标签：电压互感器;故障;对策1. 电压互感器概述1.1电压互感器的定义电压互感器和变压器很相像，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是用来测量线路的电压、功率和电能。
因此，电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
电压互感器是一个带铁心的变压器，它主要由一、二次线圈、铁心和绝缘组成。
在互感器工作中，是通过改变一次、二次绕组的线圈数量来提升电压比，通过接通测量仪表、继电保护装置来进行工作的。
1.2电压互感器的类型电压互感器主要分为两种：一种是电磁式电压互感器，另外一种是电容式电压互感器，但是电磁式电压互感器是较传统的电压互感器。
相较之下，电容式电压互感器具有一定的优越性，目前，电容式电压互感器在110kV及以上系统中运用较多。
2. 电压互感器常见故障和分析电压互感器常见故障现象为：一次熔断器熔断、二次空气开关跳闸、回路断线故障。
电压互感器一次侧熔断器熔断主要是以下原因引起的：①电压互感器内部绕组发生层间、匝间或者相间短路故障;②电压互感器一、二次回路故障，导致电压互感器过电流;③过负荷运行或长期运行，熔断器接触部分发生锈蚀导致接触不良;④感应雷电波致使电压互感器铁芯磁场接近饱和;⑤铁磁谐振作用;⑥中性点不接地系统发生单相接地，使非接地相电压升高到线电压，以及发生间歇性电弧接地时产生数倍过电压，都会使电压互感器铁芯饱和，致使电压互感器电流剧增。
电压互感器二次侧空气开关跳闸多为二次回路导线受潮、腐蚀及损伤而发生一相接地、两相接地短路;负荷设备内部存在金属性短路，也会造成其空气开关跳闸。
电流互感器、电压互感器及变压器相关知识
仪用变压器仪用变压器是一种特殊用途的变压器，它有两个主要用途：一是用来扩大交流电工仪表的量程，二是用来隔离高电压、大电流并使其变成低电压、小电流后中，作为信号供继电保护、自动装置和控制回路使用。
仪用互感器分为电压互感器和电流互感器。
一、电压互感器（一）电压互感器的特点电压互感器的结构和工作原理与普通变压器没有根本区别。
它的主要特点在于：原绕组匝数较多，并联在被测电路上；副绕组匝数较少，测量仪表和继电器的电压线圈并联在其两端。
由于所并联的仪表和继电器的电压线圈阻抗很大，副边电流很小，所以电压互感器实际上是一台近似空载状态的降压变压器。
原绕组和副绕组的额定电压之比，称为电压互感器的变压比，它近似于匝数之比，当电压互感器的变压比给定时，将副边测得的电压乘以变压比即可得到被告测的原边电压。
（二）准确度级电压互感器测量结果有两种误差：变比误差和相角误差。
变比误差是指副边电压的折算值，即变压比乘以二次电压，和原边电压的差值，用原边电压的百分数表示。
相角误差是指二次电压折算值的负相量与原边电压相量之间的相位差，并规定二次电压折算值的负相量超前一次电压相量时角误差为正值，否则为负值。
电压互感器的测量误差与其漏阻抗和励磁电流有关，也与副边负载电流的大小及功率因数有关。
按变比误差的百分值划分，电压互感器的准确度级分为0.2、0.5、1、3等四级。
因为电压互感器的误差与副边负载大小有关，所以，对应于每一个准确度级，都规定有相应的额定容量，当副边负载超过某准确度级的额定容量时，准确度级便下降。
规定最高准确度级时对应的额定容量为电压互感器的额定容量。
（三）类型电压互感器的类型可按安装地点分，也可按相数分，还可按每相绕组数分，制成三绕组时有两个副绕组：基本副绕组和辅助副绕组。
还可以按绝缘分为干式、浇注式、油浸式。
电压互感器副绕组的额定电压规定为一百伏或根号三分之一百伏。
这样与电压互感器副绕组相连接的各种仪表、继电器都可以统一制造而实现标准化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器及两种互感器工作原理与故障的探讨
变压器及两种互感器工作原理与故障的探讨
摘要本文介绍了变压器的工作原理和电流互感器及电压互感器两种互感器的工作原理，并在此基础上探究了在工作时变压器副边短路、电流互感器副边开路、电压互感器短路三种电路故障造成的危害。
关键词变压器互感器工作原理工作故障
一、变压器、电流互感器与电压互感器工作原理
（一）变压器
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电变压器原理图流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线
圈相交链的磁通数量却有变动，这是互感应的原理。
变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。
电压器结构示意图（二）电流互感器
电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)，它的工作原理和变压器相似。
电流互感器的原理接线，如下图所示。
电流互感器的特点是：
(1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；
(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。
电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：
kn=I1n/I2n
因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。
kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。
电流互感器原理接线图（三）电压互感器
电磁式电压互感器的工作原理和变压器相同。
图为电磁式电压互感器原理接线图，电压互感器的特点是：(1)容量很小，类似一台小容量变压器；(2)二次侧负荷比较恒定，所接测量仪表和继电器的电压线圈阻抗很大，因此，在正常运行时，电压互感器接近于空载状态。
电压互感器的一、二次线圈额定电压之比，称为电压互感器的额定电压比。
即：kn=U1n/U2n
其中一次线圈额定电压U1n是电网的额定电压，且已标准化(如10，35，110，220，330千伏等),二次电压U2n，则统一定为100(或100/)伏，所以 kn也标准化。
电压互感器原理接线图
二、三种故障讨论与危害
以上三种常用仪器在生活工业生产中经常用到。
但由于时间长久或操作不当，电路事故也频频发生。
下面来讨论一下以下三种故障的原因与危害：运行中的变压器副短路、运行中的电流互感器副边开路、运行中的电压互感器短路。
1、运行中的变压器副短路
变压器在运行中副边突然短路，多属于事故烦路.也称为突发短路。
事故短路的原因多种多样，例如，对地短路、相间短路等等但是.不管是哪种原因造成的短路.对运行中的变压器都是
非常有害的副边短路直接危及到变压器的寿命和安全运行。
特别是变压器一次侧接在容量较大的电网上时.如果保护设备不切断电源，一次侧仍能继续送电在这种情。
况下.如不立即排除故障或切断电源，变压器将币砂决被烧毁这是因为当变压器副边短路时.将产生一个高于其额定电流20～30倍的短路电流。
根据磁式平衡式可知.副边电流是与原边电流反相的.副边电流对原边电流主磁通起去磁作用.由于电磁的惯性原理一次侧要保持主磁通不变.必然也将产生一个很大的电流来抵消副边短路电流的去磁作用，这样，就使两种因素的大电流汇集在一起，作用在变压器的铁芯和绕组上，在变压器中将产生一个很大的电磁力，这个电磁力作用在绕组上，可以使变压器绕组发生严重的畸变或崩裂。
另外这也会产生高出其允许温升儿倍的温度.致使变压器在很短的时间内被烧毁。
2、运行中的电流互感器副边开路
电流互感器副边不许开路运行。
因为接在电流互感器副线圈上的仪表线圈的阻抗很小，相当于在副线圈短路状态下运行。
互感器副线圈端子
上电压只有几伏。
因而铁芯中的磁通量是很小的。
原线圈磁动势虽然可达到几百安或上千安匝或更大。
但是大部分被短路副线圈所建立的去磁磁动势所抵消，只剩下很小一部分作为铁芯的励磁磁动势以建立铁芯中的磁通。
如果在运行中时副线圈断开，副边电流等于零，那么起去磁作用的磁动势消失，而原边的磁动势不变，原边被测电流全部成为励磁电流，这将使铁芯中磁通量急剧，铁芯严重发热以致烧坏线圈绝缘，或使高压侧对地短路。
另外副线圈开路会感应出很高的电压，这对仪表和操作人员是很危险的所以电流互感器二次侧不许断开。
也就是说电流互感器的原理就是根据变压器的原理来的。
绕线数和电流成比例的关系制成的电流互感器。
工作时候因为电流互感产生磁场的原理副边有电压产生。
工作的时候互感器副边侧接近短路，此时能产生安培级的电流。
电流互感器运行时，副边不允许开路。
因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。
3、运行中的电压互感器短路
正常运行时，由于二次负载是一些仪表和继
电器的电压线圈阻抗大，基本上相当于变压器的空载状态，互感器本身通过的电流很小，它的大小决定于二次负载阻抗的大小，由于PT 本身阻抗小，容量又不大，当互感器二次发生短路，二次电流很大，二次保险熔断影响到仪表的正确指示和保护的正常工作，当保险容量选择不当，二次发生短路保险不能熔断时，则PT 极易被烧坏。
电压互感器二次侧线圈匝数比一次侧线圈匝数要少，但线径较大，根据变压器原理，一旦二次侧短路，势必在二次侧引起很大的短路电流，会造成互感器烧毁。
因此，在电压互感器二次侧必须装设保险丝防止其短路。
而电流互感器正好相反，它的二次侧是严禁开路，因为一旦开路会在二次侧感应出高电压，造成不安全。
结语
从上面我们可以看出，三种故障实质都是变压器对应的不同电路问题，在现实生活与生产中，会给人们带来很大的危险，产生的大电流会带来大量的热破坏电路。
所以使用三种仪器时一定要严格按照要求操作，避免这三种故障。
