SD 207-87 QPPY系列液压启闭机
《液压启闭机系列参数( 征求意见稿 )》
中华人民共和国水利部 发布
前言
根据水利部水利水电规划设计总院“关于开展 20 项技术标准编制工作的通知”（水总科 [2005]623 号文）的工作安排以及《水利技术标准编写规定》（SL1-2002）要求，对《水利平面 闸门液压启闭机基本参数》（SD 113-83）、《水利平面快速闸门液压启闭机基本参数》（SD 114-83）和《露顶式弧形闸门液压启闭机系列标准》（SL39-92）进行合并、修订，增加了液压 启闭机的类型，拓宽了适用范围。
sl中华人民共和国水利行业标准slxxxxxxx液压启闭机系列参数parametershydraulichoist200xxxxx发布200xxxxx实施中华人民共和国水利部发布icsxxx备案号根据水利部水利水电规划设计总院关于开展20项技术标准编制工作的通知水总科2005623号文的工作安排以及水利技术标准编写规定sl12002要求对水利平面闸门液压启闭机基本参数sd11383水利平面快速闸门液压启闭机基本参数sd11483和露顶式弧形闸门液压启闭机系列标准sl3992进行合并修订增加了液压启闭机的类型拓宽了适用范围
目次
1 总 则.............................................................................................................................................1 2 平面闸门液压启闭机基本参数.........................................................................................................2
Q P P Y —□×□□□□□—□□
DLT897-2004QPPYⅠ、Ⅱ型水工平面闸门液压启闭机基本参数
启门力 kN 63 80 100 125 160 200 250 320 400 500 630 800 1000 1250 1600 2000 2500 3200 4000 5000 6300 8000
10000
最大行程 m 6 6 8 8 8 8 8 8 8 8 12 12 12 13 13 14 14 14 16 16 18 18 20
3.3 QPPYⅡ液压启闭机基本参数（双吊点）应符合表 3 规定。
表 3 63kN～10000kN 水工平面闸门液压启闭机基本参数（Ⅱ系列）
编号
型号
1 QPPYⅡ–2×63–6
启门力 kN
2×63
最大行程 液压缸内径 活塞杆直径 启门计算压力 启门速度
m
mm
mm
MPa
m/min
6
100
63
13.3
0.5～1.0
液压缸内径 mm 100 100 110 125 140 160 180 200 220 250 280 300 320 340 380 420 480 540 600 670 750 840 950
活塞杆直径 启门计算压力
mm
MPa
63
13.3
63
16.9
70
17.7
80
17.3
90
17.7
100
前言
本标准是根据电力行业标准 1997 年计划项目第 120 项完成，编写格式按照电力行业标准 DL/T 600—2002 的要求进行。 本标准由中国电力企业联合会提出。 本标准由电力行业水电站金属结构及启闭机标准化技术委员会归口。 本标准由中南勘测设计研究院和武进液压启闭机厂负责起草。 本标准起草人：虞喜泉、袁长生、吴文波、郭熙宏。
《液压启闭机系列参数( 征求意见稿 )》
启门力 （kN）
63 80 100 125 160 200 250 320
最大行程 （m） 6 6 8 8 8 8 8 8
液压缸内径 （mm） 100 100 110 125 140 160 180 200
活塞杆直径 （mm） 63 63 70 80 90 100 110 110
启门计算压力 （MPa） 13.3 16.9 17.7 17.3 17.7 16.3 15.7 14.6
目次
1 总 则.............................................................................................................................................1 2 平面闸门液压启闭机基本参数.........................................................................................................2
1总 则
1.0.1 SL39-92、SD113-83、SD114-83 自发布实施以来，对我国水利水电工程中液压启闭机的 设计、选用和制造起到重要的指导作用。为适应生产技术的进步、科技水平的发展和标准化工作 的要求，对以上标准合并制定新标准。本标准根据当前水利水电工程建设中新技术、新材料、新 工艺发展和要求以及标准化工作的需要，参照最近国际和国内同类标准进行编制。 1.0.2 本标准适用于水利水电工程中启闭平面闸门、弧形闸门和人字闸门的液压启闭机。 1.0.3 本标准针对平面闸门、弧形闸门和人字闸门的三种基本门型，依其功用和布置特点，拟 定以下五种类型液压启闭机的基本参数：
三峡工程水工金属结构介绍
第一章液压启闭机第一节概述在水利水电工程中，水工液压启闭设备主要用于操作闸门启闭，通常由液压泵站、液压油缸、液压管路、控制阀组及电气检测保护等装置组成，它在最初应用到水利水电工程中时，因收到当时国内工业技术水平的制约，未得到广泛的应用，随着材料工艺的发展和机加工水平的革新，特别是到20世纪70年代末，无缝钢管在液压缸内孔工艺上的成功应用，使液压缸总成的的技术经济指标得到显著优化，改革开放后，国外先进液压技术和液压元器件产品进入国内市场，进一步加速了液压启闭机技术的发展，液压启闭机已成为目前水利工程中主流启闭设备。
在三峡水利枢纽工程中，共设置有23套泄洪深孔弧形工作门、26套进水口快速门、8套排沙孔工作门、3套排漂孔弧形工作门、两套冲沙闸和1套电源电站工作门，包括围堰发电期时的22个导流底孔，他们的启闭都是采用液压传动来实现。
在三峡水利枢纽工程各类液压启闭机总计约需120多台，总重达9700多吨，最大油缸行程可达16m。
在双线五级船闸中，共有24扇巨型人字闸门，通过相应的液压启闭机来操作。
在其输水系统中，总共有24个反向弧形闸门，也采用了液压启闭机操作。
在垂直升船机中，也有少量的液压启闭机用于上、下闸首处的卧倒门和下闸首的工作门。
这些液压启闭机的可靠运行是确保长江防洪、发电、航运发挥综合效益的关键之一。
与启闭机械配套工作的是闸门。
闸门是水利枢纽中最重要组成部分之一，主要用于是调节上下游水位，实现防洪、引水发电、通航、排沙等的作用发挥。
闸门种类很多，一般可按闸门的工作性质、设置部位、使用材料和构造特征等进行分类。
在三峡枢纽工程中应用的全部为钢制闸门，按构造特征主要包括两种类型，深孔、排漂孔、冲沙闸和五级船闸输水系统工作阀门为弧形工作门，其它均为平面闸门，其中弧门为潜孔闸门。
表1-1-1 三峡主体工程液压启闭机主要技术参数目前，液压技术的发展前沿是插装技术和比例阀控制技术，用液压-电子技术控制大流量大功率的液压系统，且容易实现远程自动化集中控制。
平面快速闸门液压启闭机QPKY

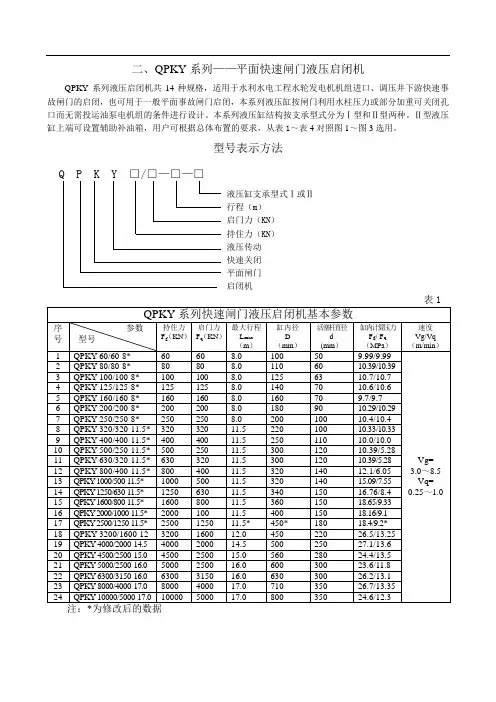

二、QPKY系列——平面快速闸门液压启闭机
QPKY系列液压启闭机共14种规格，适用于水利水电工程水轮发电机机组进口、调压井下游快速事故闸门的启闭，也可用于一般平面事故闸门启闭，本系列液压缸按闸门利用水柱压力或部分加重可关闭孔口而无需投运油泵电机组的条件进行设计。
本系列液压缸结构按支承型式分为Ⅰ型和Ⅱ型两种。
Ⅱ型液压缸上端可设置辅助补油箱，用户可根据总体布置的要求，从表1～表4对照图1～图3选用。
型号表示方法
Q P K Y □/□—□—□
液压缸支承型式Ⅰ或Ⅱ
行程（m）
启门力（KN）
持住力（KN）
液压传动
快速关闭
平面闸门
启闭机
Ⅰ型液压缸结构图图1
表2 QPKY系列快速闸门液压启闭机Ⅰ型液压缸配合尺寸
QPKY系列快速闸门液压启闭机Ⅱ型液压缸配合尺寸表3
注：1，L0、B、d2、d3、b、l参照Ⅰ型液压缸结构图及数值；2，*为为修改后的数据。
QPKY系列快速闸门液压启闭机Ⅰ型机座尺寸图3
善良是女人最好的修养，做一个善良的女人，在别人遇到困难时伸出援助之手，遭遇挫折时给予微笑和鼓励，懂得为他人着想，懂得谦让感恩。
善良的女人最美丽，似早春飞上枝头的一抹嫣红惹人怜爱，似山涧清冽的泉水清爽宜人，似冬日里的阳光温暖明媚。
做一朵优雅女人花，每天漾一抹浅浅的微笑。
对帮助自己的人，报以感激的微笑；对需要帮助的人，给予友善的微笑，一个浅浅的微笑，说不定便会点亮别人的生活。
微笑是一种魅力，更是一种优雅。
做一朵优雅女人花，以一朵花的姿态优雅地行走在尘世间，似玉簪花般恬静，似百合花般素雅，似波斯菊般坚强，在薄如蝉翼的时光里静静绽放，轻轻摇曳……。
水利工程启闭机使用许可证管理办法
水利工程启闭机使用许可证管理办法（根据中华人民共和国行政许可法修订）中华人民共和国水利部二○○四年五月水利工程启闭机使用许可证1管理办法第一章总则第一条为加强对水利工程启闭机质量的监督、管理，防止不合格产品流入水利市场，保障水利工程的安全运行，根据《中华人民共和国产品质量法》的有关规定，特制定本管理办法。
第二条实施水利工程使用许可证管理的启闭机，是指用于中华人民共和国境内的水利工程，用以启闭闸门、拦污栅的固定卷扬式启闭机、螺杆式启闭机、液压启闭机和移动式启闭机。
第三条启闭机按照启闭力分为：小型、中型、大型和超大型四种规格。
企业有多种型号规格的启闭机产品时，则采取覆盖原则，一种类型只取一个证。
覆盖原则为按额定启闭力覆盖，即额定启闭力大的覆盖额定启闭力小的。
第四条生产企业按自愿原则，申报水利工程启闭机使用许可证取证申请。
第五条未取得水利工程启闭机使用许可证的启闭机，禁止在水利工程上安装和使用。
任何水利工程的建设单位不得采购没有启闭机使用许可证的产品。
第六条许可证管理工作坚持依法行政，公正、公开、高效的原则。
第二章水利工程启闭机使用许可证的管理第七条水利部负责水利工程启闭机使用许可证工作的颁发和监督管理工作。
其主要工作职责为：(一) 负责本管理办法的贯彻实施；(二) 制定使用许可证有关规章和规范性文件；(三) 根据需要设立产品质监总站，并进行监督管理；(四)制定并发布使用许可证实施细则；(五)审定承担使用许可证检验任务的检验机构；(六)颁发使用许可证证书；(七) 公告取得使用许可证的企业名录；(八) 组织使用许可证审查员的培训、考核和聘任；(九)监督使用许可证审查和管理人员的工作行为；(十)组织使用许可证发证后的管理和监督；(十一)组织使用许可证获证企业的年度审查；(十二)组织对水利工程无证产品进行查处；(十三)建立使用许可证信息管理体系；(十四)受理使用许可证工作的有关投诉和处理有关争议事宜。
第八条水利部委托水利部产品质量监督总站（简称质监总站）负责水利工程启闭机使用许可证工作的颁发和监督管理工作的日常工作。
现行水利水电施工规范名称
现行水利水电工程规范名称水利水电行业标准(SLJ1-81、DLJ203-81)水利水电工程钻孔抽水试验规程（试行) （SL17—90)疏浚工程施工技术规范(SL17-90）疏浚工程施工技术规范条文说明(SL18-91)渠道防渗工程技术规范(SL18-91）渠道防渗工程技术规范条文说明(SL19-90）水利工程基本建设项目竣工决算报告编制规程(SL25—92)水利水电工程钻孔压水试验规程（SL25-92)水利水电工程钻孔压水试验规程条文说明（SL27—91)水闸施工规范（SL27-91)水闸施工规范条文说明(SL32-92）水工建筑物滑动模板施工技术规范(SL32—92）水工建筑物滑动模板施工技术规范条文说明（SL36—92)水工金属结构焊接通用技术条件（SL38-92）水利水电基本建设工程单元工程质量等级评定标准(七)碾压式土石坝和浆砌石坝工程(SL39-92）露顶式弧形闸门液压启闭机系列标准化（SL40-92)QPG型卷扬式高扬程启闭机系列标准（SL46—94)水工预应力锚固施工规范（SL46-94）水工预应力锚固施工规范条文说明（SL47—94)水工建筑物岩石基础开挖工程施工技术规范(SL47-94）水工建筑物岩石基础开挖工程施工技术规范条文说明(SL48—94）水工碾压混凝土试验规程(SL48—94)水工碾压混凝土试验规程条文说明（SL49-94)混凝土面板堆石坝施工规范（SL49—94)混凝土面板堆石坝施工规范条文说明(SL52-93）水利水电工程施工测量规范(SL52—93）水利水电工程施工测量规范条文说明（SL53-94)水工碾压在混凝土施工规范（SL53-94)水工碾压在混凝土施工规范条文说明（SL55-93）中小型水利水电工程地质勘察规范（SL55—93)中小型水利水电工程地质勘察规范条文说明(SL60—94)土石坝安全监测技术规范（SL60—94）土石坝安全监测技术规范条文说明（SL62—94)水工建筑物水泥灌浆施工技术规范（SL62—94）水工建筑物水泥灌浆施工技术规范条文说明(SL105-95）水工金属结构防腐蚀规范（SL105-95）水工金属结构防腐蚀规范条文说明（SL168—96)小型水电站建设工程验收规程(SL168-96）小型水电站建设工程验收规程条文说明(SL171—96)堤防工程管理设计规范(SL171-96)堤防工程管理设计规范条文说明(SL172-96）小型水电站施工技术规范(一)篇(SL172-96)小型水电站施工技术规范（二）篇（SL172—96)小型水电站施工技术规范(三)篇(SL172-96)小型水电站施工技术规范(附录)(SL172—96）小型水电站施工技术规范条文说明（SL174-96）水利水电工程混凝土防渗墙施工技术规范（SL174-96）水利水电工程混凝土防渗墙施工技术规范条文说明(SL176-1996）水利水电工程施工质量评定规程（试行）（SL176—1996）水利水电工程施工质量评定规程(试行）条文说明(SL193-97)小型水电站技术改造规程(SL193-97）小型水电站技术改造规程条文说明（SL214—98)水闸安全鉴定规定（SL214—98)水闸安全鉴定规定条文说明（SL227—98)橡胶坝技术规范(SL227—98)橡胶坝技术规范条文说明（SL230—98)混凝土坝养护修理规程（SL230-98)混凝土坝养护修理规程条文说明(SL239-1999）堤防工程施工质量评定与验收规程(试行）（SL239—1999)堤防工程施工质量评定与验收规程(试行）条文说明（SL260—98)堤防工程施工规范(SL260-98）堤防工程施工规范条文说明(SDJ17-78)水利水电工程天然建筑材料勘察规程（试行）（SDJ19-78)水利水电工程地质勘测资料内业整理规程（试行）(SDJ57-85)水利水电地下工程锚喷支护施工技术规范(SD105-82）水工混凝土试验规程(一）～（二）章（SD105-82)水工混凝土试验规程（三)～（四)章（SD105—82）水工混凝土试验规程(五)～（六)章（SD105—82）水工混凝土试验规程（七）~（八）章（SD105—82)水工混凝土试验规程（附录）(SD113-83）水利平面闸门液压启机基本参数(6～100t2×6～2×100t）(SD114-83）水利平面快速闸门液压启闭机基本参数（6~100t)(SD117—84)农村低压地埋电力线路设计、施工和运行管理暂行规定（SD128—84）土工试验规程(SD128—84）土工试验规程说明书(SD128-86）土工试验规程（SD128-86)土工试验规程说明书（SD128-87）土工试验规程（SD128—87)土工试验规程说明书（SD207-87）QPPY系列液压启闭机（SDJ207-82)水工混凝土施工规范(SDJ212—83）水工建筑物地下开挖工程施工技术规范（SDJ213—83)碾压式土石坝施工技术规范（SDJ217—87）水利水电枢纽工程等级划分及设计标准（平原、滨海部分）（试行)(SDJ217—87）水利水电枢纽工程等级划分及设计标准（平原、滨海部分)(试行)编写说明(SD220-87）土石坝碾压式沥青混凝土防渗墙施工规范（试行)（SD220-87)土石坝碾压式沥青混凝土防渗墙施工规范（试行）编制说明（SDJ226—87）架空送电线路导线及避雷线液压施工工艺规程（试行)(SDJ249。
液压启闭机安装调试
液压启闭机安装调试1)液压启闭机安装程序如图：每两台液压启闭机共用一座液压站，共有三座液压站。
每台液压启闭机包括泵组、阀组、油缸、保护装置、油箱、液压油、油管、以及机架、开度仪和地脚螺栓、防震装置、电气控制柜等所有配套附件；每座液压站配2台油泵电动机组，互为完全备用。
2)安装①安装时液压启闭机机架的横向中心线与实际测得的起吊中心线的距离不应超过±2mm，高程偏差不应超过±5mm。
双吊点液压启闭机，支承面的高差不超过士0.5mm。
②机架钢梁与推力支座的组合面不应大于0.05mm的通隙，其局部间隙不应大于0.1mm，深度不应超过组合面宽度的1/3，累计长度不超过周长的20％，推力支座顶面水平偏差不应大于0.2/1000。
③安装前对设备按图纸和制造厂技术说明书的要求进行必要的清理和保养，应检查活塞杆有否变形，在活塞杆竖直状态下zx，其垂直度不应大于0.5/1000，且全长不超过杆长的1/4000；液压启闭机油缸一般不在工地进行拆洗。
出厂对缸内清洁度作保证。
④吊装液压缸时，应根据液压缸直径长度和重量决定支点或吊点个数，以防止变形，和损坏液压缸。
⑤活塞杆与闸门(或拉杆)吊耳连接时，当闸门下放到底坎位置在活塞与油缸下端盖之间应留有50mm左右的间隙，以保证闸门能严密关闭。
⑥管道弯制、清洗和安装均应符合有关规定，管道设置尽量减少阻力，管道布局应清晰合理。
⑦初调高度指示器和主令开关的上下断开接点及充水接点。
⑧试验油过滤精度：柱塞泵不低于20／~m，叶片泵不低于30肚m。
⑨液压管路系统安装完毕后，应在安装现场使用专用冲水机进行油液循环冲洗。
循环冲洗时将管路系统与液压缸、阀组、泵组隔离（或短按），循环冲洗流速应大于5m/s.冲洗后管路系统及油液的清洁度达到NAS1638标准中的7级。
3)试运转①试运转前的检查a门槽内的一切杂物应清除干净，保证闸门和拉杆不受卡阻。
b机架固定是否牢固，对采用焊接固定的，应检查焊缝是否达到要求；对采用地脚螺栓固定的，应检查螺母是否松动。
液压式启闭机操作流程
液压式启闭机操作流程
一、准备工作
1.确认液压启闭机处于停止状态
2.检查液压系统和操作面板状态正常
3.穿戴好相关安全防护装备
二、启动液压系统
1.打开主电源开关
（1）等待液压系统自检完成
2.启动液压泵
（1）观察液压压力表显示正常
三、打开启闭机
1.操作面板选择启动按钮
（1）确认启闭机运行方向和速度
2.按下启动按钮
（1）监控启闭机动作是否正常
四、控制启闭机运行
1.根据需要调节启闭机运行速度
（1）控制启闭机的启闭幅度
2.关注液压压力表和液压油温
（1）确保液压系统正常工作
五、完成启闭操作
1.当启闭机运行到设定位置时停止（1）按下停止按钮
2.确认启闭机停止后锁紧
（1）检查锁定装置是否牢固
六、关闭液压系统
1.停止液压泵运行
2.关闭主电源开关
（1）确认液压启闭机处于完全停止状态。
QPQ型启闭机系列主要参数表
QPG-2×400
2×400
13-20
1.95
14
3.1-10
Y225M-6
22
单独驱动
QPG-2×630
2×630
13-20
1.5
6
4.1-11
Y180M-6
2×15
QPG-2×800
2×800
13-20
1.47
6
4.1-11
Y225M-6
2×22
QPG-2×1000
2×1000
10-20
1.25
4350
QPQ-630
630
10-13
1.10
6
Y200L-8
15
6W（19）-24-1700-特-光-右交
6470
QPQ-800
800
10-13
1.47
6
Y225M-8
22
6W（19）-25.5-1700-特-光-右交
8150
QPQ-1000
1000
8-11
1.25
8
YZ225M-8
26
6W（19）-30-1700-特-光-右交
0.6
6W(19)-24-155- 特 - 光 - 右交
800KN
10-18
2.35
YZ200L
22
686
YWZ 3B -300/25
180-280
LT-200
20
ZSY-251
51
3.90
6
0.8
6W(19)-25.5-155- 特 - 光 - 右交
1000kN
11-20
2.41
YZ225M
26
QPPY系列液压启闭机
QPPY系列液压启闭机SD 207-871 产品的品种、规格2 技术要求3 试验方法4 检验规则5 标志、包装、运输、贮存6 其它附录A QPPY系列液压启闭机液压缸结构形式和安装尺寸（补充件）附录B 液压缸活塞内泄漏量允许值（补充件）附录C 液压启闭机液压缸试验方法（补充件）附录D 试验台液压原理图（补充件）附加说明现象。
2．1．2 液压缸最低启动压力不大于O.5MPa。
2．1．3 负载试验：液压缸在工作压力下动作5个往复以上，应运行平稳，无爬行现象，各部位无永久变形和破损之类情况。
2．1．4 耐压试验：液压缸在工作压力 1.5倍的试验压力下进行，保压2min以上，不能有外部漏油、永久变形和破损现象。
2．1．5 内泄漏试验：QPPYⅡ系列液压缸在工作压力下将活塞停于液压缸一端保压10min，测其活塞的漏油量应符合附录D的要求。
2．1．6 外泄漏试验：在工作压力下，液压缸运行100m，检查活塞杆处的渗油量，滴下的油量小于0.002d（ml）。
d为活塞杆直径（mm）。
2．1．7 缓冲试验： QPPYⅡ系列液压缸两端必须有明显缓冲效果。
2．1．8 效率试验：液压缸在工作压力下效率不低于90％。
2．1．9 耐久性试验：液压缸在工作压力下运行50km，一次连续运行8h，且在试验中不得调整，液压缸的各部位不得有松动，永久变形和异常磨损（可在实际工程上做）。
2．1．10 锁定性试验：液压启闭机将闸门提起，在48h内，闸门因活塞油封和管路系统的漏油而产生的沉降量不大于200mm（现场测试）。
2．1．11 液压缸的安装尺寸应符合图纸要求。
2．1．12 液压缸实际工作行程应符合图纸要求。
2．2 液压启闭机液压站的技术要求（液压启闭机液压站包括油箱、阀组、泵组及其附件）2. 2. 1 凡所使用的液压元件均应符合《液压元件通用技术条件》（JB2131－77）的规定。
2．2．2 电磁阀电磁铁铁芯用手按动灵活，无卡滞现象。
QPPY系列液压启闭机
1 产品的品种、规格2 技术要求3 试验方法4 检验规则5 标志、包装、运输、贮存6 其它附录A QPPY系列液压启闭机液压缸结构形式和安装尺寸(补充件)附录B 液压缸活塞内泄漏量允许值(补充件)附录C 液压启闭机液压缸试验方法(补充件)附录D 试验台液压原理图(补充件)附加说明打印刷新QPPY系列液压启闭机SD207—87本标准适用于QPPY系列液压启闭机，该启闭机主要用于平面闸门的启闭。
1产品的品种、规格本产品根据结构分为QPPYⅠ、QPPYⅡ两个系列。
Ⅰ系列为柱塞式、双吊点，起门力自2×6至2×100t13个品种，Ⅱ系列为活塞式、分单吊点和双吊点，起门力自6至100t及2×6至2×100t各13个品种，总共39个品种。
1.1产品型号及技术性能参数标记示例：QPPYⅠ-2×20-8表示双吊点柱塞式，启门力为2×20t，最大启门扬程80m。
分子表示单吊点活塞式，启门力为16t，最大启门扬程8m，分母表示双吊点活塞式启门力为2×16t，最大启门扬程8m。
1.2产品的结构形式液压启闭机由液压缸、液压站、电气装置三大部分组成。
1.3液压缸的安装尺寸1.4产品的外观颜色，其余为银灰色。
2技术要求2.1液压缸的技术要求，没有外部漏油及其它反常现象。
，应运行平稳，无爬行现象，各部位无永久变形和破损之类情况。
，保压2min以上，不能有外部漏油、永久变形和破损现象。
，测其活塞的漏油量应符合附录D的要求。
，液压缸运行100m，检查活塞杆处的渗油量，滴下的油量小于0.002d(ml)。
d为活塞杆直径(mm)。
，一次连续运行8h，且在试验中不得调整，液压缸的各部位不得有松动，永久变形和异常磨损(可在实际工程上做)。
，在48h内，闸门因活塞油封和管路系统的漏油而产生的沉降量不大于200mm(现场测试)。
2.2液压启闭机液压站的技术要求(液压启闭机液压站包括油箱、阀组、泵组及其附件)，无卡滞现象。
水利工程启闭机使用许可证管理办法
水利工程启闭机使用许可证管理办法文章属性•【制定机关】水利部•【公布日期】2003.06.25•【文号】水综合[2003]277号•【施行日期】2003.06.25•【效力等级】部门规范性文件•【时效性】失效•【主题分类】水利水电正文*注：本篇法规已被：水利部关于修改或者废止部分水利行政许可规范性文件的决定（发布日期：2005年7月8日，实施日期：2005年7月8日）修改*注：本篇法规已被：水利工程启闭机使用许可管理办法（发布日期：2010年10月10日，实施日期：2010年12月1日）废止水利工程启闭机使用许可证管理办法（2003年6月25日水利部水综合[2003]277号）第一条为保证和提高水利工程启闭机的产品质量，保障水利工程运行安全，特制定本办法。
第二条本办法所指的水利工程启闭机是用于水利工程的固定卷扬式机、螺杆式启闭机、液压启闭机和移动式启闭机。
第三条水利工程启闭机使用许可证，是指通过对启闭机产品进行质量检测和对企业生产质量保证体系进行审查，确定该企业产品是否可以用于水利工程的一种管理方式，亦称水利工程启闭机产品质量等级评定。
第四条未取得使用许可证的启闭机，禁止在水利工程上安装和使用。
第五条水利部产品质量监督总站（以下简称产品质量监督总站）受部委托，具体承办水利工程启闭机使用许可证工作。
第六条启闭机的质量检测，依据下列技术规范、标准进行：（一）DL／T5019—94水利水电工程启闭机制造、安装及验收规范；（二）SD315—89固定卷扬式启闭机通用技术条件；（三）SD298—88QL型螺杆式启闭机技术条件；（四）SD207—87QPPY系列液压启闭机。
若上述规范、标准进行了修订，产品质量的检测参数也按新修订的参数执行。
第七条生产和服务等过程的质量保证体系的审查，参照全面质量管理和IS09000质量标准进行。
第八条水利部水工金属结构质量检验测试中心（以下简称质检中心）承担启闭机产品的质量检测工作。
五、QRWY系列—卧式人字闸门液压启闭机.
五、QRWY系列—卧式人字闸门液压启闭机
QRWY系列液压启闭机共15种规格，专门适用于内河通航建筑物人字门闸门和一字闸门的启闭。
本系列产品应用户的要求，采取适当的技术措施以后，也可以在海、河交接段的通航建筑物上使用。
本系列液压启闭机的液压缸为卧式安装，其结构根据设计布置要求的支承型式分两端球面轴承支承和液压缸中间铰支承两种型式。
本系列液压启闭机可按要求配备匀速和变速启闭的液压和电气控制系统，以优化启闭机参数，提高技术经济指标。
表1列出了本系列15种规格的基本参数，表2列出了Ⅰ、Ⅱ型液压缸的连接配合尺寸，表3为Ⅱ型液压缸支座尺寸。
图1、图2示出了Ⅰ、Ⅱ型液压缸的结构图，图3示出了Ⅱ型液压缸的支座结构。
本系列产品适用于工作环境温度为－25°C～50°C。
订货时，除注明型号外，尚需提供启闭速度、启闭机安装地域（内河或海、河交接段）对液压缸安装高程处有浸水机率的要求应作特殊说明。
型号表示方法
Q R W Y —□×□／□×□－□－□
支承型式：Ⅰ或Ⅱ
活塞行程（m）
闭门力（KN）
1—单缸
2—双缸
启门力（KN）
液压传动
卧式结构
人字闸门
启闭机
注：*号为修改后的数据
注：*为修改后的数据。
地铁防淹门简介
地铁防淹门简介内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）防淹门系统作为地铁的防灾设备，主要应用在水系复杂、常年蓄水或地处海域海岛的地区，如地处珠江三角洲的广州、长江三角洲的上海、海岛的香港。
地铁在以地下线路穿越河流或湖泊等水域时，应考虑在进出水域的隧道两端的适当位置设置防淹门，以防止因意外使洪水进入隧道和车站，避免造成大范围的人身伤亡和财产损失，有效保护地下设备和人身的安全。
防淹门系统主要由机械系统和监控系统两部分组成。
防淹门机械部分主要由闸门门叶、门槽、启闭设备、锁定装置等部件组成,防淹门监控系统由液位传感器、现场控制装置 (PLC)、控制柜 (箱 )、报警设备、控制电缆等组成。
系统功能主要包括区间水位监视和报警、门体状态监控等。
区间水位监视和报警在区间废水泵房内设置液位传感器 (或液位变送器)，用于采集区间水位信息，并将这些信息传送至防淹门室主控制装置。
主控制装置对水位进行分析综合后，驱动车站车控室和防淹门室内相关指示灯警笛、警铃动作，并将水位及设备相关状态传输到车站控制室工作站，在车站控制室及防淹门室能对区间水位进行自动监测及报警。
当区间水位超过系统相应设定值时，系统自动向防淹门控制室、车站控制室报警。
当区间水位到达影响列车正常运行的临界水位时，或者区间水位及其变化趋势危及列车正常运行时，系统自动向相关车站控制室发出区间水位报警信号。
区间水位按四级监视、两级报警设置。
一般区间最低里程处钢轨底以下100 mm 处设为一级水位预报警，即系统报警临界水位 (此水位将危及信号系统的正常工作)；区间最低处钢轨顶面以上60 mm处为四级水位，即危险水位(此水位将危及机车的正常工作 )。
根据系统需要，一级与四级水位之间，设置二级水位和三级水位。
一级水位与二级水位之间、二级水位与三级水位之间作为水位上涨速度监测区，水位上涨速度 (暂定 50 mm／min，系统可调 )作为危险水位报警信号。
液压集成启闭机工作原理
液压集成启闭机工作原理液压集成启闭机是一种常用的液压传动设备，广泛应用于各个领域的机械设备中。
它的工作原理是利用液体的力学性质，通过控制液压系统中的压力和流量来实现机械装置的启闭和控制。
液压集成启闭机主要由液压泵、液压缸、液压阀和液压油箱等组件组成。
其中，液压泵负责将液体压力转化为机械能，液压缸则将液体的能量转化为机械运动，液压阀则起到控制和调节液压系统中液体流动的作用，液压油箱则用于储存液体和调节液压系统的压力。
液压集成启闭机的工作原理可以简单描述为以下几个步骤：1.液压泵将液体从油箱中抽取到液压系统中，形成一定的压力。
液体在泵的作用下，通过吸入口进入泵的腔内，然后被压入液压系统中。
2.压力通过液压阀调节和控制。
液压阀可以根据控制信号的输入，控制液压系统中液体的压力和流量，从而控制液压系统的工作状态。
3.液体经过液压阀调节后，进入液压缸。
液压缸是将液体的能量转化为机械运动的核心部件。
当液体进入液压缸时，液体的压力作用在活塞上，从而产生推动力，推动活塞和连接件进行运动。
4.液体在液压缸中产生的推动力通过连接件传递给要启闭的机械装置，从而实现机械装置的启闭。
液压集成启闭机的工作原理基于液体的不可压缩性和流体力学原理，通过合理控制液压系统中的压力和流量，将液体的能量转化为机械能，从而实现机械装置的启闭和控制。
液压集成启闭机具有工作稳定、动作平稳、可靠性高等优点，在各个领域得到广泛应用。
液压集成启闭机是一种利用液压系统实现机械装置启闭和控制的设备。
它的工作原理是通过液压泵将液体压力转化为机械能，通过液压阀控制和调节液压系统中的压力和流量，最终通过液压缸将液体能量转化为机械运动，从而实现机械装置的启闭。
液压集成启闭机具有工作稳定、动作平稳、可靠性高等优点，被广泛应用于各个领域的机械设备中。
启闭机的分类
启闭机的分类1.QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
2.QP型，QPK型卷扬式启闭机，手摇、电动两用式规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
3.QL型双吊点螺杆式启闭机（手电两用式），按规格可分为：2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100吨，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
4.QL型手摇式（侧摇式）螺杆式启闭机，按规格可分为：0.5吨、1.0吨、2.0吨、3.0吨，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
SD207-87--------QPPY系列液压启闭机
QPPY 系列液压启闭机SD207-87本标准适用于QPPY ’系列液压启闭机，该启闭机主要用于平面闸门的启闭。
1产品的品种、规格本产品根据结构分为QPPYI 、QPPYI 两个系列。
I 系列为柱塞式、双吊点，起门力自2×6至2×100t13个品种，Ⅱ系列为活塞式、分单吊点和双吊点，起门力自6至100t 及2×6至2×100t 各13个品种，总共39个品种。
1.1产品型号及技术性能参数1.1.1液压启闭机型号编制方法说明如下：标记示例：QPPYI-2×20-8表示双吊点柱塞式，启门力为2×20t ，最大启门扬程8m 。
QPPY Ⅱ-16216 -8分子表示单吊点活塞式，启门力为16t ，最大启门扬程8m ，分母表示双吊点活塞式启门力为2×16t ，最大启门扬程8m 。
1.1.2基本参数应符合水利电力部标准SDll3—83《水利平面闸门液压启闭机基本参数》的要求。
1.2产品的结构形式压启闭机由液压缸、液压站、电气装置三大部分组成。
1.3液压缸的安装尺寸1.3.1QPPY 系列液压启闭机液压缸结构形式及安装尺寸见附录A 。
1.4产品的外观颜色1.4.1液压缸：橘黄色。
1.4.2油箱、泵组：铁灰色。
1.4.3电气柜：面板为淡黄，其余为银灰色。
1.4.4压力管路：红色。
1.4.5回油管路：黄色。
2技术要求2.1液压缸的技术要求2.1.1空载试验：液压缸无负荷动作2个往复以上应运行平稳，没有外部漏油及其它反常现象。
2.1.2液压缸最低启动压力不大于O.5MPa 。
2.1.3负载试验：液压缸在工作压力下动作5个往复以上，应运行平稳，无爬行现象，各部位无永久变形和破损之类情况。
2.1.4耐压试验：液压缸在工作压力1.5倍的试验压力下进行，保压2min 以上，不能有外部漏油、永久变形和破损现象。
2.1.5内泄漏试验：QPPY Ⅱ系列液压缸在工作压力下将活塞停于液压缸一端保压10min ，测其活塞的漏油量应符合附录D 的要求。
地铁防淹门简介
防淹门系统作为地铁的防灾设备，主要应用在水系复杂、常年蓄水或地处海域海岛的地区，如地处珠江三角洲的广州、长江三角洲的上海、海岛的香港。
地铁在以地下线路穿越河流或湖泊等水域时，应考虑在进出水域的隧道两端的适当位置设置防淹门，以防止因意外使洪水进入隧道和车站，避免造成大范围的人身伤亡和财产损失，有效保护地下设备和人身的安全。
防淹门系统主要由机械系统和监控系统两部分组成。
防淹门机械部分主要由闸门门叶、门槽、启闭设备、锁定装置等部件组成, 防淹门监控系统由液位传感器、现场控制装置（PLC）、控制柜（箱）、报警设备、控制电缆等组成。
系统功能主要包括区间水位监视和报警、门体状态监控等。
区间水位监视和报警在区间废水泵房内设置液位传感器（或液位变送器），用于采集区间水位信息，并将这些信息传送至防淹门室主控制装置。
主控制装置对水位进行分析综合后，驱动车站车控室和防淹门室内相关指示灯警笛、警铃动作，并将水位及设备相关状态传输到车站控制室工作站，在车站控制室及防淹门室能对区间水位进行自动监测及报警。
当区间水位超过系统相应设定值时，系统自动向防淹门控制室、车站控制室报警。
当区间水位到达影响列车正常运行的临界水位时，或者区间水位及其变化趋势危及列车正常运行时，系统自动向相关车站控制室发出区间水位报警信号。
区间水位按四级监视、两级报警设置。
一般区间最低里程处钢轨底以下100 mm处设为一级水位预报警，即系统报警临界水位（此水位将危及信号系统的正常工作）；区间最低处钢轨顶面以上60 mm处为四级水位，即危险水位（此水位将危及机车的正常工作）。
根据系统需要，一级与四级水位之间，设置二级水位和三级水位。
一级水位与二级水位之间、二级水位与三级水位之间作为水位上涨速度监测区，水位上涨速度（暂定50 mm^min，系统可调）作为危险水位报警信号。
水位预报警信号和危险水位报警信号均由防淹门系统主控制装置上传至车站级主控系统，主控系统终端显示状态信号并报警，防淹门状态信息和区间水位信息由主控系统上传至控制中心（OCC），实现中央级的监视功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QPPY系列液压启闭机
SD 207-87
1 产品的品种、规格
2 技术要求
3 试验方法
4 检验规则
5 标志、包装、运输、贮存
6 其它
附录A QPPY系列液压启闭机液压缸结构形式和安装尺寸（补充件） 附录B 液压缸活塞内泄漏量允许值（补充件）
附录C 液压启闭机液压缸试验方法（补充件）
附录D 试验台液压原理图（补充件）
附加说明
长江委信息研究中心馆藏 1
长江委信息研究中心馆藏
2
现象。
2．1．2 液压缸最低启动压力不大于O.5MPa。
2．1．3 负载试验：液压缸在工作压力下动作5个往复以上，应运行平稳，无爬行现象，各部位无永久变形和破损之类情况。
2．1．4 耐压试验：液压缸在工作压力 1.5倍的试验压力下进行，保压2min 以上，不能有外部漏油、永久变形和破损现象。
2．1．5 内泄漏试验：QPPYⅡ系列液压缸在工作压力下将活塞停于液压缸
一端保压10min，测其活塞的漏油量应符合附录D的要求。
2．1．6 外泄漏试验：在工作压力下，液压缸运行100m，检查活塞杆处的渗油量，滴下的油量小于0.002d（ml）。
d为活塞杆直径（mm）。
2．1．7 缓冲试验： QPPYⅡ系列液压缸两端必须有明显缓冲效果。
2．1．8 效率试验：液压缸在工作压力下效率不低于90％。
2．1．9 耐久性试验：液压缸在工作压力下运行50km，一次连续运行8h，且在试验中不得调整，液压缸的各部位不得有松动，永久变形和异常磨损（可在实际工程上做）。
2．1．10 锁定性试验：液压启闭机将闸门提起，在48h内，闸门因活塞油封和管路系统的漏油而产生的沉降量不大于200mm（现场测试）。
2．1．11 液压缸的安装尺寸应符合图纸要求。
2．1．12 液压缸实际工作行程应符合图纸要求。
2．2 液压启闭机液压站的技术要求（液压启闭机液压站包括油箱、阀组、泵组及其附件）
2. 2. 1 凡所使用的液压元件均应符合《液压元件通用技术条件》（JB2131－77）的规定。
2．2．2 电磁阀电磁铁铁芯用手按动灵活，无卡滞现象。
2．2．3 泵和电动机主轴的同心度应符合图纸要求，并转动灵活无卡滞现象。
2．2．4 泵组底座地脚螺栓孔的尺寸应符合图纸要求。
2．2．5 在1.5倍工作压力下进行耐压试验，各液压元件的密封状况良好。
2．2．6 和电气装置配套试验，各液压元件动作应正确无误。
2．3 液压启闭机电气装置技术要求（液压启闭机电气装置包括电源柜、操作台）
2．3．1 电气装置均应符合《低压配电屏技术条件》（JB617－65）的规定。
2．3．2 操作机构及其附件，应操作灵活，各种辅助开关触点分合正确可靠。
2．3．3 一次二次回路的绝缘电阻应不小于2M。
2．3．4 出厂前作模拟操作试验，各电气元件（包括电磁阀）动作正确可靠。
2．4油漆
2. 4．1油漆应符合《涂漆通用技术条件》（SDZO14－85）的规定。
3试验方法
3．1 空载试验依照附录C进行。
3．2 最低启动压力依照附录C进行。
3．3 负载试验依照附录 C进行。
3．4 耐压试盼依昭附录 C进行。
3．5 内泄漏试验依照附录C进行。
长江委信息研究中心馆藏 3
3．6 外泄漏试验依照附录C进行。
3．7 缓冲试验依照附录C进行。
3．8 效率试验依照附录C进行。
3．9 出厂检查依照附录C进行。
4. 10 试验台液压原理见附录D。
4 检验规则
4. 1 本产品分出厂试验和型式试验两种。
4．2 每套产品都应进行出厂试验，各项性能都必须符合本标准规定。
4．3 凡遇下列情况之一者应进行型式试验：
1）新产品试制完成后；
2）设计或工艺上有变更，引起基本参数发生变化时。
4. 4 出厂试验项目
4. 4. 1 外观及安装尺寸检查。
4．4．2 实际工作行程检查。
4. 4. 3 空载试验。
4．4．4 耐力试验。
4. 4. 5 内泄漏试验。
4. 4. 6 外泄漏试验。
4. 4. 7 缓冲试验。
4. 4. 8 动作正确性检查。
4. 4. 9 电器绝缘性能检查。
4．4．10 出厂检查。
4．5 型式试验项目
4．5．1 出厂试验的全部项目。
4. 5. 2 最低启动压力试验。
4. 5. 3 负载试验。
4．5．4 效率试验。
4. 5. 5 耐久性试验。
4．5．6 锁定性试验。
5 标志、包装、运输、贮存
5. 1 经检验合格的产品，装订出厂铭牌和产品商标，应存放在适当场地，防止雨打和爆晒，防止擦伤和碰伤，做好发运准备。
5．2 电气柜包装应符合《机电产品包装通用技术条件》（JB2759—80）。
5．3 包装箱要求坚固、防水、防尘、外观整洁、并用不褪色的黑漆刷上有关标记，机件应固定在底木上，不得晃动。
长江委信息研究中心馆藏 4
长江委信息研究中心馆藏
5
长江委信息研究中心馆藏
6
长江委信息研究中心馆藏
7
长江委信息研究中心馆藏
8
长江委信息研究中心馆藏
9
长江委信息研究中心馆藏
10。
