HZ-S回转式鼓风机机简介
HC-S型回转式风机使用说明范本
工作行为规范系列HC-S型回转式风机使用说明（标准、完整、实用、可修改）编号：FS-QG-77258 HC-S型回转式风机使用说明HC-S Rotary Fan Operation Instructions说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
HC-S型回转式风机使用说明一、风机的工作原理偏心装在气缸体内的转子旋转时，使转子槽内的4根叶片产生往复运动，将空气吸进、压缩、排出构成风机，叶片与转子、气缸体腔磨擦热，所以风机运转时。
由滴油嘴往气缸体内滴入必要的润滑油，使摩擦表面润滑，以减小摩擦热和摩擦噪音，并使部件之间形成一层油膜，保持风机的密封性。
润滑系统是利用风机工作时产生的压力差而形成自动供给油的循环装置;因此风机不能空负载运转。
二、风机安装、试运转注意事项:(1)搬运风机时请特别注意安全，要避免风机受到碰伤和冲击。
且不能把风机立起来搬运，以防止润滑油从油箱内倒出来。
(2)风机房应留有通风口并安装换气扇，通风口要设在上下两处便于空气对流，以防止机房内温度过高影响风机正常运行。
(3)机房内壁周围最好装有消音材料以降低噪音。
(4)风机应水平安装。
(5)配气管径不应小于风机排口径，并注意管内清洁，送气管应安装在水面以上，以防止管内进水造成启动压力过大。
(6)接管时注意不要把止回阀拧倒。
(止回阀凸起部分应朝上)(7)请正确接配电线并注意电机转向与风机旋转方向标记一致。
(8)采用两台风机交替运行时，应避免在短时间内频繁交换起动风机希望一台风机的连续运行时间不低于24小时。
三、试运转(1)检查油箱内的机油是否达到标准。
(油标尺上有到线标记)(2)起动风机前请拿下进器口滤清器，往主机内倒入30ML左右机油，使机油均匀分布于主机内部。
(3)检查V型皮带松紧度是否合适，如太松请调整。
(4)检查安全阀是否设定在指定压力位置，如工作压力为0.3kgf/cm2，安全阀开启压力为0.33kgf/cm2，在试运行时，可手动调整排气阀升压到开启压力调整安全阀使之恰发开启(该压力为工作压力1.1倍)(5)、接通电源起动风机，请注意下列各项:1、风机的转向是否与转向标记指示方向一致，如不一致要立即停机调整电机接线。
回转式鼓风机使用使用说明
回转式鼓风机使用使用说明一、产品简介二、产品结构1.电机：鼓风机采用电机作为动力源，电机的功率和速度要根据具体使用情况而定，可根据需要进行调整。
2.鼓风机主体：鼓风机主体为一个密合的金属外壳，内装有旋转的鼓风叶轮，通过电机的带动旋转，实现气体的压缩和增压。
3.控制系统：鼓风机配备有控制系统，可根据需求调整鼓风机的转速、启停和运行时间，以保证鼓风机的稳定运行。
三、使用前准备1.安装：将鼓风机放置在平稳的地面上，确保鼓风机和电机之间的连接牢固可靠。
2.电源：接通鼓风机的电源，并检查电源的稳定性和电压是否符合要求。
3.通风系统：确保鼓风机周围的通风环境良好，防止过热和过载。
四、使用方法1.启动鼓风机：按下启动按钮，电机开始转动，鼓风机开始工作。
根据需要，可调节鼓风机的转速和运行时间。
2.维护保养：定期对鼓风机进行维护保养，包括清洁鼓风叶轮、检查电机的运行状态、检查电线和接线是否松动等，确保鼓风机的正常运行。
3.停止鼓风机：按下停止按钮，鼓风机停止工作，同时断开电源，确保鼓风机的安全使用。
五、注意事项1.鼓风机工作时，应注意周围的安全，确保鼓风机不会对人或物体造成伤害。
2.鼓风机的运行必须在合理的负荷范围内，不能超过其额定功率，以免造成鼓风机的损坏。
3.在使用过程中，如果发现鼓风机有异常声响、异味或温度过高等情况，应立即停止使用，并请专业人员进行检修。
4.不得随意更改鼓风机的操作参数，以免影响鼓风机的性能和使用寿命。
5.在长时间不使用鼓风机时，应及时断电，并妥善存放，防止尘埃和湿气对鼓风机的损坏。
六、故障排查与处理1.鼓风机运行时发出异常响声：可能是鼓风叶轮与机壳摩擦，应停止使用并检查鼓风叶轮和机壳的磨损情况，必要时更换叶轮或维修机壳。
2.鼓风机启动后无法正常工作：可能是电源故障或电机损坏，应检查电源的供电情况和电机的接线是否正确，必要时更换电机或修理电源。
4.鼓风机运行时发热过高：可能是通风不良或鼓风叶轮磨损过大，应检查通风环境和鼓风叶轮的磨损情况，必要时进行清洁或更换叶轮。
回转式鼓风机工作原理
回转式鼓风机工作原理
回转式鼓风机是一种常用于工业和建筑设备中的风机，其工作原理如下：鼓风机由电机、转子和壳体组成。
电机通过皮带传动和转子相连，使转子高速旋转。
壳体内部有几个叶轮，转子在旋转时，会将空气吸入壳体内部，并通过离心力将空气压缩和排出。
当电机驱动转子旋转时，转子的叶片会不断将空气吸入，然后将其推向离心力较大的壳体周围。
由于离心力的作用，空气被迫向着鼓风机的出口移动，同时空气也被压缩。
这样，鼓风机产生的气流就具有较高的压力，可以在工业生产中用来输送气体或增加气体的压力。
回转式鼓风机的工作原理与离心式风机类似，但其结构更为复杂，可以产生更高的压力。
此外，回转式鼓风机还有一些特殊设计，如双吸设计，可以减少噪音和振动，并提高效率和稳定性。
总之，回转式鼓风机通过转子的旋转产生离心力，将空气压缩和推向出口，以实现增压或输送气体的目的。
这种风机工作原理的高效性和稳定性使其在许多工业应用中得到广泛应用。
HZ-S回转式鼓风机机简介
整机测试示意图
我们的销售网络
关于售后服务
我公司售后服部由技术过硬、责任心强的专业技术人员组成，具有十分完善的售后服务体系。
期待与您的合作 祝
商安
HZ-100S
HZ-100S回转式鼓风机
回转式鼓风机 HZ-100S 5.5KW
风量：
压力： 转速： 口径：
4.32-4.11m3/min
9.8-49Kpa 390r.p.m
80mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-1001S
HZ-1001S回转式鼓风机 风量：
回转式鼓风机 HZ-1001S 7.5KW
回转式鼓风机 HZ-601S 4KW
风量：
压力： 转速： 口径：
2.41-2.18m3/min
9.8-49Kpa 540r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-80S
HZ-80S回转式鼓风机
回转式鼓风机 HZ-80S 4KW
风量：
压力： 转速： 口径：
2.82-2.5m3/min
40mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-60S
HZ-60S回转式鼓风 风量： 机
1.9-1.71m3/min
回转式鼓风机 HZ-60S 2.2KW
压力： 转速： 口径：
9.8-49Kpa 450r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-601S
HZ-601S回转式鼓风机
压力： 转速： 口径：
5.41-5.11m3/min
9.8-49Kpa 420r.p.m
回转式鼓风机工作原理
回转式鼓风机工作原理
回转式鼓风机是一种常用的通风设备，它通过旋转的叶片产生风力，使空气产生流动。
具体工作原理如下：
1. 电机驱动：回转式鼓风机内部有一个电动机，它通过电能转化为机械能，驱动旋转叶片进行风力的产生。
2. 叶轮运转：电动机的转动使得叶轮开始旋转。
叶轮是由若干个叶片组成的，通常成座标对称排列。
叶轮的旋转速度较快，能够产生强大的风力。
3. 空气吸入：随着叶轮的旋转，叶片将周围的空气带入叶轮内部。
叶片的设计和布置使得空气能够被有效吸入，并形成一个较高的压力。
4. 压力增加：通过叶片的旋转和叶轮内部的空荡空间，空气逐渐被压缩。
当空气被压缩到一定程度时，压力将增加。
5. 风力输出：压缩的空气通过鼓风机的出口释放出来。
由于压力增加和空气的流动性，鼓风机将形成一个较强的风力输出。
总结起来，回转式鼓风机通过电动机的驱动，使叶轮旋转，从而引入大量的空气并将其压缩，最终形成一个强大的风力输出。
通过这种方式，回转式鼓风机能够起到通风、排风和送风的作用，广泛应用于工业、建筑物和航空航天等领域。
回转式风机

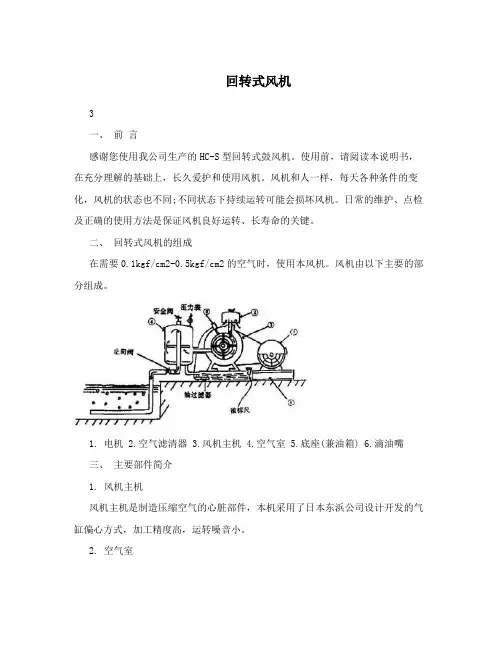

回转式风机3一、前言感谢您使用我公司生产的HC-S型回转式鼓风机。
使用前，请阅读本说明书，在充分理解的基础上，长久爱护和使用风机。
风机和人一样，每天各种条件的变化，风机的状态也不同;不同状态下持续运转可能会损坏风机。
日常的维护、点检及正确的使用方法是保证风机良好运转、长寿命的关键。
二、回转式风机的组成在需要0.1kgf/cm2-0.5kgf/cm2的空气时，使用本风机。
风机由以下主要的部分组成。
1. 电机2.空气滤清器3.风机主机4.空气室5.底座(兼油箱)6.滴油嘴三、主要部件简介1. 风机主机风机主机是制造压缩空气的心脏部件，本机采用了日本东浜公司设计开发的气缸偏心方式，加工精度高，运转噪音小。
2. 空气室空气室定量且不间断地贮存主机送来的压缩空气大大减小了排除空气的脉动，同时起油气分离的作用，空气室上装有安全阀和压力表。
3. 空气滤清器空气滤清器起着将清洁空气进入风机的重要作用。
一旦灰尘、赃物进入主机，就会磨损风机，搞脏机油，缩短风机的寿命。
4. 滴油嘴滴油嘴是一种将润滑油适量滴入主机内的部件。
本机采用日本东浜公司独创的点滴构造，精工制作，不会产生机油堵塞，也不会将机油滴入太多。
5. 底座风机的底座兼作润滑油的贮油箱，利用风机吸气口和排气口的压力差，自动地不间断地往风机主机内压入润滑油。
滴入主机内的机油在空气室内与空气分离，返回到底座机油箱内。
6. 电机电机不耐湿，请保持电机干燥。
注意电机转向应于风机转向标识一致。
四、风机的工作原理偏心装置在气缸体内的转子旋转时，使转子槽内的4根叶片产生往复运动，将空气吸进、压缩、排出，构成风机。
叶片与转子、气缸体互相摩擦，产生摩擦热。
所以风机运转时，由滴油嘴往气缸体内滴入必要的润滑油，使摩擦表面润滑，以减小摩擦热和摩擦噪音;并使部件之间形成一层油膜，保持风机的密封性。
润滑系统是利用风机工作时产生的压力差而形成的自动供给机油的循环装置，因此不能空负载运转～五、风机安装、试运转注意事项(一) 安装1. 搬运风机时请注意安全，要避免风机受到碰伤和冲击。
最新几种鼓风机的工作原理比较
几种鼓风机的工作原理比较鼓风机（罗茨、回转、离心、轴流）(2010-01-18 16:06:01)风机分类大致如下：从几种鼓风机的工作原理比较：1、罗茨风机、罗茨鼓风机的工作原理罗茨风机为定容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。
在2根平相行的轴上设有2个三叶型叶轮，轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方向匀速旋转，使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。
各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
2、离心式鼓风机的工作原理（同离心泵）当电机转动带动风机叶轮旋转时，叶轮中叶片之间的气体也跟着旋转，并在离心力的作用下甩出这些气体，气体流速增大，使气体在流动中把动能转换为静压能，然后随着流体的增压，使静压能又转换为速度能，通过排气口排出气体，而在叶轮中间形成了一定的负压，由于入口呈负压，使外界气体在大气压的作用下立即补入，在叶轮连续旋转作用下不断排出和补入气体，从而达到连续鼓风的目的。
同等功率下，风压和风量一般呈反比。
同等功率下，风压高，风量就会相对低，而风量大，风压就会低些，这样才能充分利用电机的功效率。
3、回转式鼓风机结构与工作原理:鼓风机压力范围：0.1-0.5kgf/cm2 回转式鼓风机结构精巧，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、空气室、底座（兼油箱）、滴油嘴。
鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中的4支叶片之间的容积变化将空气吸入、压缩、吐出。
在运转中利用鼓风机的压力差自动将润滑送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。
4、离心式鼓风机结构与工作原理:旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，其结构如图所示。
回转式鼓风机使用使用说明
回转式鼓风机使用使用说明一、产品简介二、产品结构和组成1.鼓轮：回转式鼓风机的核心部件，负责产生气流和风压。
2.驱动装置：通常为电机或柴油发动机，提供动力给鼓轮旋转。
3.进风口：用于进风的通道。
4.出风口：用于排出鼓风机产生的气流。
三、使用前准备1.确保环境通风良好，避免鼓风机工作时局部空气浑浊；2.在使用前检查鼓风机的外观是否完好，有无松动、变形或破损的地方；3.检查电源或燃油供应是否正常，并确保可靠接通/接好。
四、使用步骤1.将鼓风机放置在平稳的地方，避免受到外力干扰。
2.连接电源或燃油供应。
如果是电动鼓风机，将插头插入电源插座；如果是柴油鼓风机，确保燃油供应畅通。
3.打开鼓风机的进风口，并确保进风通道畅通，避免进风受阻。
4.打开电源开关或点火启动柴油鼓风机，使其开始旋转。
5.当鼓风机开始工作后，逐渐调整出风口的角度，使气流达到最佳效果。
可以根据需求选择不同角度和强度的出风。
五、使用注意事项1.鼓风机只能在通风要求较高的环境下使用，不能用于潮湿或易燃易爆的场所。
2.在使用鼓风机时，不得随意更改其结构或破坏外壳，以免影响正常工作。
3.鼓风机在工作中会产生一定的噪音，请注意保护耳朵，必要时佩戴防噪耳塞。
4.鼓风机工作时产生的风力较大，请确保周围工作区域没有易碎物品，以免被冲击伤害。
5.长时间使用鼓风机后，需定期对其进行维护，清除积尘和灰尘，保持其正常工作状态。
六、故障排除1.如出现鼓风机不能正常启动的情况，首先检查电源或燃油供应是否正常，确保有足够的电力或燃料。
2.如鼓风机有异常噪音或振动，立即停机检查，查找故障原因并进行修理。
3.如鼓风机的送风量明显下降，检查鼓轮是否有堵塞，如有请清除。
七、保养与维护1.鼓风机使用一段时间后应进行清洗，清除内部和外部的积尘和杂质。
2.定期对鼓风机的驱动机构进行润滑，确保其运转灵活。
4.定期检查电源线或燃油管路是否有破损，确保工作安全。
八、结束使用1.关闭电源开关或熄灭柴油鼓风机的火苗，切断电源或燃油供应。
鼓风机和引风机简介
鼓风机和引风机简介在老机组上，引风量的调整是靠引风机的入口挡板的开度来调整的。
这种调整方法电耗比较大，所以近年出现了调速风机，即风机的入口挡板全开，用调整风机转速的方法来调整风量。
调速的方法很多，一般在大型风机上有液力偶合器调速、液粘调速、液体电阻调速、变频调速等。
前两种方法属于机械调速，即电机的转速不变，经过中间环节让风机的转速改变。
后两种调速则是改变电机的转速来改变风机的转速。
鼓风机鼓风机的作用就是：把某种气体输送到你需要的地方。
至于是什么气体，就看你的需要了。
比如：1）输送空气，主要用于助燃2）输送还原性气体，主要用于还原某物质（通常是金属）3）输送保护性气体（通常是惰性气体）4）其他用途（如：用于输送粉体物料，吹扫，等等）举例：向沸腾炉鼓风，就不仅仅是为了助燃，还兼着把物料扬起（类似于沸腾）的作用引风机引风机输送的介质是烟气，最高温度不得超过250度。
锅炉结构复杂，还有烟气的除尘、脱硫设备，烟气阻力较大，利用引风机排烟才能排除烟气，同时引风机也造成锅炉本体的燃烧室的需要的负压。
跟据设备要求，只要匹配合理，两者没有太大的区别。
单从锅炉豉、引风机来说，它的主要区别在于叶轮的材料上，做为引风机使用时，由于锅炉的粉尘对叶轮有一定的冲刷，使得叶轮很容易磨损，还有就是高温烟气对叶轮强度的要求，所以在叶轮的材料上一般要求锰钢板。
而做为鼓风机使用时，它的介质通常都是不含尘的空气，所以在材料的使用上多采用Q235。
鼓风一般没有杂质和温度，引风有可能会有杂质抽出，温度肯定会有。
引风一般都耐280度以下的高温鼓风最高不能超过80度。
结构可以是一样，名字是他们的功能不同，但细一点可以说到鼓风机要求压力一般大过引风机。
压缩机、鼓风机、引风机的主要区别它们的工作原理都是通过转子的离心运动来压缩气体做功（如果你的压缩机指的是离心机的话），只是压缩机的工作压力高一些，鼓风机次之，引风机最后。
有的地方鼓风机、引风机已经是代表的一个意思了，没有很明显的区分，他们还有一个名词就是通风机。
回转式鼓风机使用说明书
回转式鼓风机使用说明书回转式鼓风机使用说明书一、产品介绍回转式鼓风机是一种使用于工业过程中的风机设备，主要用于提供大风量、高压力的气流。
本产品具有结构紧凑、运行稳定、噪音低等特点，广泛应用于汽车制造、石化、电力等各个行业。
二、安全须知1.在操作前请检查鼓风机的电源接线是否牢固，确保电源线无破损；2.请勿擅自拆卸鼓风机的外壳，避免触电或导致设备损坏；3.禁止将易燃、易爆物品置于鼓风机附近，防止火灾或爆炸事故的发生；4.在操作时，应保持鼓风机周围空气流通，避免过热引发设备故障；5.在停机后，应待设备冷却后再进行维护和清洁。
三、使用注意事项1.在操作鼓风机前，请确认使用环境符合以下要求：- 温度范围：-10℃~40℃- 相对湿度：不大于90%- 海拔高度：不超过2000米2.鼓风机需要定期进行维护和保养，在维护时，请按照操作手册中的步骤进行，必要时请联系专业人士进行维修；3.请确保鼓风机的供电电压稳定，过高或过低的电压都会对设备的正常运行带来影响；4.鼓风机启动过程中产生的噪音较大，请注意保护听力。
四、操作步骤1.确保鼓风机已正确接入电源，并确认电压稳定；2.打开鼓风机的电源开关，此时鼓风机会自动启动；3.根据具体工作需求，可通过控制面板或遥控器调节鼓风机的风量和压力；4.在工作结束后，关闭鼓风机的电源开关；5.定期进行设备维护和保养，保持鼓风机的正常运行。
附件：本文档无附件。
法律名词及注释：1.供电电压：指鼓风机所需的电力供应电压。
2.定期维护：指按照设备制造商或专业维修人员的建议，定期对设备进行保养和检修的工作。
3.电源开关：指鼓风机的电力供应开关，用于控制鼓风机的启停。
回转式鼓风机使用说明书概要
使用说明书注意！使用前敬请仔细阅读本使用说明书回转式鼓风机感谢您选购回转式鼓风机！我公司虽精心制作，但使用不当也可能造成意外的事故。
请您将本使用说明书保存于操作者常见处。
目录一、前言 (1)二、回转式风机的结构 (1)三、主要部件简介 (2)四、回转式风机的工作原理 (3)五、风机的安装、试运转注意事项 (4)六、风机的维护保养要点 (5)七、风机的修理方法 (6)八、风机的外形、安装尺寸图 (7)九、风机的性能参数一览表 (8)十、附表一（故障原因及解决办法） (9)十一、附表二（故障树） (10)十二、修理与保养 (11)一、前言感谢您使用我公司生产的回转式风机。
使用前，请阅读本说明书，在充分理解的基础上，长久爱护和使用风机。
风机和人一样，每天各种条件的变化，风机的状态也不同；不良状态下持续运转可能会损坏风机。
日常的维护、点检及正确的使用方法是保持风机良好运转、长寿命的关键。
二、回转式风机的组成在需要0.1kgf/c㎡~0.5kgf/c㎡的空气时，使用本风机。
风机由以下主要的部分组成：1、电机；2、空气滤清器；3、风机主机；4、空气室；5、底座（兼油箱）；6、滴油嘴三、主要部件简介1、风机主机风机主机是制造压缩空气的心脏部件，本机采用了最新设计开发的偏心方式，加工精度高，运转噪音小。
2、空气室空气室定量且不间断地贮存主机送来的压缩空气，大大减小排出空气的脉动，同时起油气分离的作用，空气室上装有安全阀和压力表。
3、空气滤清器空气滤清器起着将清洁空气进入风机的重要作用，一旦灰尘、脏物进入主机，就会磨损风机，搞脏机油，缩短风机的寿命。
4、滴油嘴滴油嘴是一种将润滑油适量滴入主机内的部件，本机采用日本技术独创的点滴构造，精工制作，不会产生机油堵塞，也不会将机油滴入太多。
5、底座风机的底座兼做润滑油的储油箱，利用风机吸气口和排气口的压力差，自动地，不间断地往风机主机内压入润滑油，滴入主机内的机油在空气室内与空气分离，返回到底座油箱内。
低噪音回转式鼓风机的详细介绍以及优缺点分析
当进气温度ts与20℃相差较大，或者吸入气体分子量M显著地偏离空气分子量29时，实际进气流量Qs按下式计算：
Qb=(Qth-Qsa)×[(273+ts)/(273+20)×29/M]1/2
Qs=Qth-Qb
式中：Qb—吸入气体温度为ts℃，分子量为M时的内泄漏量m3/min；
体积小、风量大、噪声低、耗能省(回转式鼓风机采用运转压缩空气的原理，虽然体积小，但风量大、节能，静音运转是其他形式的风机无法比拟的。)
运转平稳，安装方便(小型机种运转时只要放置妥当则振动很小，不需要加装防振装置，安装方便。)
抗负荷变化，风量稳定(例如：污水处理曝气槽压力变化，则负荷变化，但风量随压力变化而变化甚微。)
回转式鼓风机是油润滑鼓风机，排出空气中会含有一定的油雾，增加水处理的技术难度，产生二次污染，尽管鼓风机厂家将回转式风机的油气分离罐（储气罐）不断的进行技术改进，但鼓风机压缩产生的高温使润滑油产生一定的蒸发是不可避免的。小型曝气鼓风机推荐使用YH系列无油、低噪音水环式风机，它会让你的风机房更安静，空气更洁净，维护更简单。
3.风机压力需在规定范围内（压力表显示0-0.05MPa）
4.风机机房内壁需装有消音材料以降低噪音
二．检测方法
1.风机房外检测：距离风机房2-6米检测，风机噪音测试值会降到标准值。
另外，风机房的大小，风机房周围的环境对噪音的测试值也有影响。（首先满足安装要求部分）
2.空旷地检测：被检测风机周围20米以内无明显能产生回音的建筑或其他阻挡物件，风机安装减振部件，无负载运行检测（检测前预先从进风口倒入30ml润滑油，运行时间不能超过5分钟），距离风机1-10米检测，风机噪音测试值会降到标准值，环境对噪音的测试值也有影响。
鼓风机
鼓风机百科名片鼓风机的一种在设计条件下，风压为30kPa~200KPa或压缩比e=1.3~3的风机叫鼓风机。
根据其不同功效，鼓风机应用于生产、生活中多个环境中。
目录历史和发展特点分类用途结构工作原理历史和发展特点分类用途结构工作原理历史和发展浙江杭州无动力屋顶通风器鼓风机在东汉初年, 南阳太守杜诗就设计并制造了一种水力鼓风机用于冶金铸造业。
它是用水转动水轮,通过一系列的曲轴、连杆、往复杆装置, 把圆周运动转化为拉风箱的直线运动。
它包括动力系统、传动系统和工作系统, 具有真正机器的主要特征。
不仅如此, 把这种操作程序反过来, 就是蒸汽机活塞的直线往复运动向圆周运动的转换。
我国冶金最初用的是冶金皮囊, 战国时已有四囊。
汉代用“马排”、“牛排”以至杜诗的水排。
宋代已有类似于手风琴的木风扇。
这是一种有自动阀门的风箱。
特别是到了明末, 已出现了活塞式鼓风机。
公元2002年，鼓风机得到了发展，浙江杭州德尔风机，制造了不用电的风机，采用不锈钢材质，利用空气对流的原理达到通排风的效果，取名长林东无动力屋顶通风器（又名无动力鼓风机），属于新型环保节能风机。
冶金鼓风机出现于公元二世纪，同样是中国古代发明之一，也是蒸气机的原理始祖之一，于1200年传入欧洲。
特点1、由于叶轮在机体内运转无摩擦，不需要润滑，使排出的气体不含油。
是化工、食品等工业理想的气鼓风机力输送气源。
2、鼓风机属容积运转式鼓风机。
使用时，随着压力的变化，流量变动甚小。
但流量随着转速而变化。
因此，压务的选择范围很宽，流量的选择可通过选择转速而达到需要。
3、鼓风机的转速较高，转子与转子、转子与机体之间的间隙小，从而泄露少，容积效率较高。
我厂加工和装配技术力量强，能保证间隙的合理、均匀，既达到较高的容积效率又不至于机体内因热膨胀而发生摩擦。
4、鼓风机的结构决定其机械摩擦损耗非常小。
因为只有轴承和齿轮副有机械接触在选材上，转子、机壳和齿轮圈有足够的机械强度。
回转风机型号及参数表
回转风机型号及参数表一、型号：XYZ-1000参数：1. 功率：1000瓦2. 转速：1000转/分钟3. 风速：10米/秒4. 风量：1000立方米/小时5. 噪音：60分贝6. 尺寸：直径1米，高度2米7. 重量：100千克8. 电压：220伏特9. 颜色：白色10. 材质：塑料外壳，金属叶片二、型号：ABC-2000参数：1. 功率：2000瓦2. 转速：1200转/分钟3. 风速：15米/秒4. 风量：1500立方米/小时5. 噪音：65分贝6. 尺寸：直径1.2米，高度2.5米7. 重量：150千克8. 电压：220伏特9. 颜色：黑色10. 材质：金属外壳，金属叶片三、型号：EFG-3000参数：1. 功率：3000瓦2. 转速：1500转/分钟3. 风速：20米/秒4. 风量：2000立方米/小时5. 噪音：70分贝6. 尺寸：直径1.5米，高度3米7. 重量：200千克8. 电压：380伏特9. 颜色：银色10. 材质：钢铁外壳，金属叶片四、型号：HIJ-4000参数：1. 功率：4000瓦2. 转速：1800转/分钟3. 风速：25米/秒4. 风量：2500立方米/小时5. 噪音：75分贝6. 尺寸：直径2米，高度4米7. 重量：250千克8. 电压：380伏特9. 颜色：红色10. 材质：钢铁外壳，金属叶片以上是四种不同型号的回转风机及其参数表。
这些风机的参数差异很大，从功率、转速、风速、风量、噪音、尺寸、重量、电压、颜色和材质等方面进行了详细描述。
无论是家庭使用还是工业应用，都可以根据需求选择适合的型号。
这些风机都采用了高品质的材料和先进的制造工艺，确保了其性能稳定可靠。
无论是制冷、通风还是排风，这些回转风机都能够提供强大的风力和高效的风量，满足各种需求。
同时，这些风机在运行过程中噪音较低，不会给使用者带来干扰。
不同的型号还提供了不同的颜色选择，可以根据不同场合的需要进行搭配。
回转式风机结构及工作原理
回转式风机结构及工作原理The structure and working principle of a centrifugal fan are essential to understand in order to appreciate its efficiency and functionality. 回转风机的结构和工作原理是必须理解的，以便欣赏其效率和功能。
Firstly, let's delve into the structure of a centrifugal fan, which consists of a fan wheel or impeller, a casing, an inlet, and an outlet. The fan wheel is the component that rotates to create the airflow, while the casing surrounds the fan wheel to direct the airflow in a specific direction. The inlet allows the air to enter the fan, while the outlet releases the air after it has been pressurized by the fan wheel. 首先，让我们深入了解一下离心风机的结构，它由风轮或叶轮、壳体、进气口和出气口组成。
风轮是旋转以产生空气流动的部件，而壳体则环绕风轮，以将空气流动指向特定方向。
进气口允许空气进入风机，而出气口则在空气被风轮增压后释放。
Furthermore, the working principle of a centrifugal fan involves the conversion of mechanical energy into kinetic energy, which in turn increases the velocity and pressure of the airflow. When the fan wheel rotates, it accelerates the air particles, causing them to moveradially outward. This radial movement of the air particles results inan increase in air pressure, which in turn creates the airflow.此外，离心风机的工作原理涉及将机械能转化为动能，从而增加空气流动的速度和压力。
离心式鼓风机结构
离心式鼓风机结构离心式鼓风机是一种常见的工业通风设备，它通过离心力将空气从进气口吸入，经过鼓轮的加速旋转后再从出风口排出，从而实现对空气的加压和输送。
离心式鼓风机结构主要包括机壳、鼓轮、电机、传动装置和支撑架等组成。
首先，机壳是离心式鼓风机的外壳，通常由钢板制成。
机壳内部设有进气口和出风口，用于引导空气的进出。
机壳还起到保护鼓轮和电机的作用，同时减少噪音和振动传递。
其次，鼓轮是离心式鼓风机的核心部件，由若干个叶片和鼓盘构成。
叶片与鼓盘之间通过焊接或螺栓连接。
当电机启动时，鼓轮快速旋转，通过离心力将空气吸入并加速。
鼓轮的材质通常为铝合金或钢材，以确保其强度和耐腐蚀性能。
电机作为鼓风机的动力源，通常采用三相异步电动机。
电机与鼓轮通过轴连接，通过电机的旋转提供动力给鼓轮。
为了确保电机的正常运行和使用寿命，鼓风机通常还设有电机保护装置，如过载继电器、温度保护装置等。
传动装置用于将电机的旋转传递给鼓轮。
通常采用皮带传动或直联传动。
皮带传动通过皮带与电机轴和鼓轮轴相连，将电机的旋转力矩传递给鼓轮。
直联传动通过联轴器将电机轴直接与鼓轮轴连接。
支撑架是用于支撑离心式鼓风机的结构部件，以确保其稳定运行。
支撑架通常由钢材制成，通过焊接或螺栓连接在机壳上。
支撑架还可以根据具体需求进行调整，以适应不同的安装环境和工作要求。
除了以上主要结构部件外，离心式鼓风机还配备一些辅助设备，如滤尘器、消声器、振动杜塞等。
滤尘器用于净化进入鼓风机的空气，避免灰尘和杂质对设备造成损坏；消声器用于降低鼓风机的噪音水平，改善工作环境；振动杜塞用于减少鼓风机的振动传递，保护设备和降低振动对周围环境的影响。
综上所述，离心式鼓风机的结构主要由机壳、鼓轮、电机、传动装置和支撑架等组成。
这些部件密切配合，共同完成对空气的加压和输送，是一种重要的工业通风设备。
回旋风机规格参数
回旋风机规格参数
回旋风机是一种常用的工业设备，能够在物料输送、换热、干燥等过程中起到重要作用。
以下是回旋风机的规格参数介绍：
1. 风机类型：回旋风机
2. 风机转速：可调速
3. 风机进口直径：300mm-1600mm
4. 风机出口直径：200mm-1200mm
5. 风机叶轮型式：前弯、后弯、后倾、后曲、后扭等
6. 风机叶轮材料：碳钢、不锈钢、铝合金、塑料等
7. 风机驱动方式：直流、交流、液压、气动等
8. 风机电机功率：0.5kw-200kw
9. 风机噪声：小于85分贝
10. 风机产量：1m/h-10000m/h
11. 风机压力：100Pa-10000Pa
12. 风机温度：-20℃-200℃
以上是回旋风机的一些基本规格参数，具体参数还需根据实际生产需要进行定制。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HZ-30S 0.55KW
风量：
压力： 转速： 口径：
0.35-0.31m3/min
9.8-49Kpa 430r.p.m
25mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-301S
HZ-301S回转式鼓 风机
回转式鼓风机 HZ-301S 0.75KW
风量：
压力： 转速： 口径：
0.42-0.38m3/min
风量：
回转式鼓风机 HZ-601S 4KW
压力： 转速： 口径：
2.41-2.18m3/min
9.8-49Kpa 540r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-80S
HZ-80S回转式鼓风机
回转式鼓风机 HZ-80S 4KW
风量：
压力： 转速： 口径：
2.82-2.5m3/min
关于产品
产品外形
工作原理及特点
回转式鼓风机结构与工作原理: 鼓风机压力范围：0.1-0.5kgf/cm2 HZ-S回转式鼓风机结构精巧，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、 空气室、底座（兼油箱）、滴油嘴。鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中 的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润 滑送到滴油嘴，滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。 用途: ●水处理鼓风曝气 ●医院、实验室的污水搅拌曝气 ●印刷行业的真空送纸 ●电镀槽、工业废水的搅拌曝气 ●塑焊、吹风的气源供应 ●燃烧器的喷雾、玻璃工业及其 它
40mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-60S
HZ-60S回转式鼓风 风量： 机
回转式鼓风机 HZ-60S 2.2KW
压力： 转速： 口径：
1.9-1.71m3/min
9.8-49Kpa 450r.p.m
50mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-601S
HZ-601S回转式鼓风机
100mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-125B
HZ-125B回转式鼓风机 风量：
回转式鼓风机 HZ-125B 11KW
压力： 转速： 口径：
7.83-7.72m3/min
9.8-49Kpa 400r.p.m
100mm
产品名称：
产品类别： 产品型号： 电机功率：
压力： 转速： 口径：
5.41-5.11m3/min
9.8-49Kpa 420r.p.m
80mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-125A回转式鼓风 机
回转式鼓风机 HZ-125A 7.5KW
HZ-125A
风量：
6.87-6.58m3/min
压力： 转速： 口径：
9.8-49Kpa 390r.p.m
压力： 转速： 口径：
1.14-1.02m3/min
9.8-49Kpa 430r.p.m
40mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-501S
HZ-501S回转式鼓风机
回转式鼓风机 HZ-501S 2.2KW
风量：
压力： 转速： 口径：
1.44-1.32m3/min
9.8-49Kpa 500r.p.m
特点: ● 体积小、风量大、噪声低、耗能省(回转式鼓风机采用运转压缩空气的原理，虽然体积小， 但风量大、节能，静音运转是其他形式的风机无法比拟的。 ● 运转平稳，安装方便(小型机种运转时只要放置妥当则振动很小，不需要加装防振装置， 安装方便。 ● 抗负荷变化，风量稳定(例如：污水处理曝气槽压力变化，则负荷变化，但风量随压力变 化而变化甚微。 ● 附有空气室，散气平稳(全部机种附有空气室，可防止空气脉动，散气平稳。 ● 材质精良，结构巧妙，性能卓越(鼓风机全部采用优质的材料，结构精巧，坚固耐用，性 能卓越，长期使用故障少。 ● 保养简单，故障少，寿命长(低转速，磨损小，寿命长。
9.8-49Kpa 520r.p.m
25mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-40S
HZ-40S回转式鼓风 风量： 机
回转式鼓风机 HZ-40S 0.75KW
压力： 转速： 口径：
0.66-0.59m3/min
9.8-49Kpa 500r.p.m
32mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-100S
HZ-100S回转式鼓风机 风量：
回转式鼓风机 HZ-100S 5.5KW
压力： 转速： 口径：
4.32-4.11m3/min
9.8-49Kpa 390r.p.m
80mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-1001S
HZ-1001S回转式鼓风机 风量：
回转式鼓风机 HZ-1001S 7.5KW
产品展示 HZ-251S
产品名称：
产品类别： 产品型号： 电机功率：
HZ-251S回转式鼓风机
风量：
回转式鼓风机 HZ-30S 0.55KW
压力： 转速： 口径：
0.31-0.28m3/min
9.8-49Kpa 430rห้องสมุดไป่ตู้p.m
20mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-30S
HZ-30S回转式鼓风 机
9.8-49Kpa 430r.p.m
65mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-801S
HZ-801S回转式鼓风机 风量：
回转式鼓风机 HZ-801S 5.5KW
压力： 转速： 口径：
3.53-3.25m3/min
9.8-49Kpa 500r.p.m
65mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-401S
HZ-401S回转式鼓 风机
回转式鼓风机 HZ-401S 1.5KW
风量：
压力： 转速： 口径：
0.8-0.67m3/min
9.8-49Kpa 580r.p.m
32mm
产品名称：
产品类别： 产品型号： 电机功率：
HZ-50S
HZ-50S回转式鼓风机
风量：
回转式鼓风机 HZ-50S 1.5KW
HZ-S回转式鼓风机机简介
路漫漫其悠远
少壮不努力，老大徒悲伤
关于永成
泰兴市永成环保设备有限公司：公司成立于1996年， 地处扬子江畔、位于活跃的长三角经济圈——江苏泰兴，建 筑面积10000多平方米，总投资3000多万元，公司采用日 本技术，集科、工、贸为一体，专业生产HZ-S回转式鼓风 机，产品广泛用于环保、水利、医院、化工等行业的水处理 鼓风曝气和气力输送。
