钢结构焊缝外观质量标准
钢结构焊缝检验标准
钢结构焊缝检验标准钢结构焊缝检验是钢结构工程中非常重要的一环，其质量直接关系到工程的安全和稳定性。
在进行焊缝检验时，需要严格按照相关标准进行操作，以确保焊缝的质量达到要求。
本文将介绍钢结构焊缝检验的标准及相关内容，希望能对相关从业人员有所帮助。
首先，钢结构焊缝检验应符合国家标准《钢结构焊接质量评定标准》（GB 50661-2011）的要求。
该标准规定了焊接工艺评定、焊接工艺试验、焊接质量评定等内容，对焊缝的检验方法和要求进行了详细的规定，是进行钢结构焊缝检验的重要依据。
其次，焊缝的外观检验是焊缝检验的重要环节之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的外观应该平整、均匀，无气孔、夹渣、裂纹等缺陷。
在进行外观检验时，应该使用适当的检测工具，如焊缝探伤剂、放射照相、超声波探伤等，以确保焊缝的质量符合标准要求。
另外，焊缝的尺寸检验也是焊缝检验的重要内容之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的尺寸应符合设计要求，焊腹宽度、咬边厚度、焊缝高度等尺寸应符合相应的标准要求。
在进行尺寸检验时，应该使用适当的测量工具，如焊缝规、焊缝检测仪等，以确保焊缝的尺寸符合标准要求。
最后，焊缝的力学性能检验也是焊缝检验的重要内容之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的抗拉强度、屈服强度、冲击韧性等力学性能应符合设计要求。
在进行力学性能检验时，应该使用适当的试验设备，如拉伸试验机、冲击试验机等，以确保焊缝的力学性能符合标准要求。
综上所述，钢结构焊缝检验标准是保证焊缝质量的重要依据，严格按照相关标准进行操作，对保证工程的安全和稳定性具有重要意义。
希望相关从业人员能够加强对焊缝检验标准的学习和理解，提高焊缝检验的准确性和规范性，为钢结构工程的质量和安全保驾护航。
钢结构焊缝的检验标准
焊缝检验标准1.0 适用范围金属材料熔化焊外观检验。
它也可以用于接头的焊前外观检验。
2.0 要求3.1 外观质量3.2.1 验货方法说明照明设备表面光照度至少应达到350LX,建议应达到500LX。
出于直接实施检查的目的，在将实施检查的表面600mm之内，应给外观检测备好足够的空间，而且其检测角度不应小于大约30°（见图1）。
范围图1 检测范围当不能根据图1的检测范围或有应用标准规定时，应采用放大镜间接检查。
4. 焊后外观检验4.1 清理和修磨此类焊缝应进行检查以确定：a)应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷；b)不应有工具碰撞或击打的痕迹；c)当需要进行焊缝修磨时，避免打磨引起的接头过热和打磨痕迹，以及不平坦的收尾；d)角焊缝和对接焊缝应进行齐平打磨，接头部分应与母材金属处于平滑状态，不应有不平整之处。
如果造成缺陷（由于打磨或其他导致的），应提出来，以便进行补救。
4.2 外形和尺寸焊缝应检测下列内容：a)焊缝面的外形和超出焊缝金属的高度是否符合验收标准的要求（见4.4.1）；b) 焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形，c)焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求4.3在对接焊缝的情况下，应检查焊缝坡口是否完全填满。
4.4 焊脚和表面焊缝视觉可接近部分，比如单边对接焊缝的焊脚和焊缝表面，应被检验以确定与验收标准之间的偏差（见4.4.1）。
应检测焊缝以确定下列内容：a)在单面对接焊缝的情况下，整个接头的焊透性，根部凹状，烧穿和收缩沟槽是否处在验收标准的规定限度；b)任何咬边均应符合验收标准；c)任何缺陷，例如检测到的裂缝或多孔的情况必要时，均应依照适当的验收准则，在焊接表面或热影响区，采用光学的辅助检查；d)任何其目的是便于组装和生产临时焊接到工件上的附件都可能会影响到物件的功能，或影响检查工作，都应加以除去，从而不损坏工件，应检查固定的附件区域，以确信无任何裂缝。
焊缝的外观质量检验
焊缝的外观质量检验1. 概述在焊接工艺中，焊缝的外观质量检验是一项非常重要的工作。
焊缝的外观质量直接关系着焊接件的使用寿命和工作性能。
因此，在焊接过程中，对焊缝的外观质量进行全面的检验是必不可少的。
本文将介绍焊缝外观质量检验的一些常见方法和标准。
2. 检验方法焊缝的外观质量检验可以通过目视检查、放大镜检查和显微镜检查等多种方法来进行。
2.1 目视检查目视检查是最常用的检验方法，也是最直观的方法之一。
通过目视检查可以初步了解焊缝的外观情况，包括焊缝的形状、尺寸、表面平整度以及是否存在缺陷等。
在目视检查时，应注意以下几个方面：•焊缝形状：焊缝应平直、均匀，无明显的凹陷或突起。
•焊缝尺寸：焊缝尺寸应符合设计要求，没有明显的偏差。
•表面平整度：焊接表面应平整，无明显的凹凸不平或波纹。
2.2 放大镜检查在目视检查的基础上，可以使用放大镜对焊缝进行更加详细的检查。
通过放大镜的放大效果，可以更清晰地观察焊缝的表面状况，包括焊缝的颜色、纹理以及是否存在裂纹、夹渣等明显的缺陷。
放大镜检查时，应注意以下几个方面：•焊缝颜色：焊缝应呈现均匀的金属光泽，无明显的色差。
•纹理：焊缝的纹理应均匀细腻，无明显的粗糙感。
•缺陷：注意观察焊缝的裂纹、夹渣等明显的缺陷。
2.3 显微镜检查显微镜检查是一种更加精细的检验方法，适用于对特别小型的焊接件进行检验。
通过显微镜的放大效果，可以更详细地观察焊缝的微观结构，以及一些细微缺陷的存在。
显微镜检查时，应使用高倍放大镜，并注意以下几个方面：•微观结构：观察焊缝的晶粒结构，应呈现均匀细致的晶粒。
•气孔：观察焊缝中是否存在气孔，气孔应尽量避免。
•夹渣：观察焊缝中是否存在夹渣，夹渣应及时清除。
3. 标准参考对于焊缝外观质量的检验，可参考以下标准：•GB/T 50235-1996《焊接接头评定和外观质量检验标准》；•DL/T 5146-2003《钢结构工程焊缝质量检验标准》；•AWS D1.1/D1.1M:2020《钢结构工程焊接规范》。

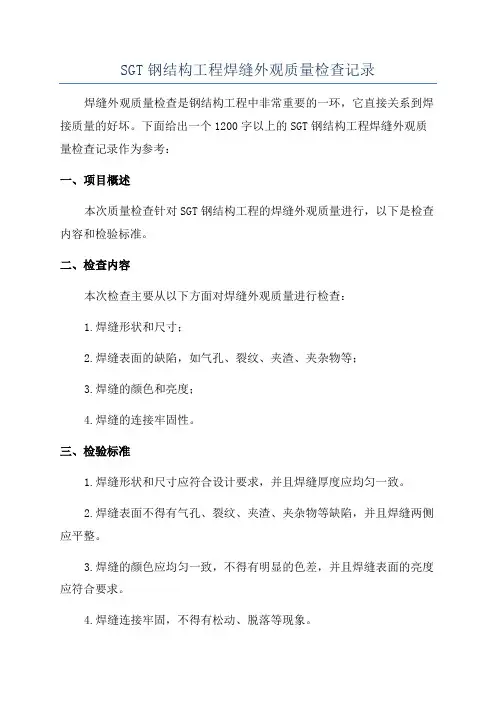

SGT钢结构工程焊缝外观质量检查记录
SGT钢结构工程焊缝外观质量检查记录焊缝外观质量检查是钢结构工程中非常重要的一环，它直接关系到焊接质量的好坏。
下面给出一个1200字以上的SGT钢结构工程焊缝外观质量检查记录作为参考：一、项目概述本次质量检查针对SGT钢结构工程的焊缝外观质量进行，以下是检查内容和检验标准。
二、检查内容本次检查主要从以下方面对焊缝外观质量进行检查：1.焊缝形状和尺寸；2.焊缝表面的缺陷，如气孔、裂纹、夹渣、夹杂物等；3.焊缝的颜色和亮度；4.焊缝的连接牢固性。
三、检验标准1.焊缝形状和尺寸应符合设计要求，并且焊缝厚度应均匀一致。
2.焊缝表面不得有气孔、裂纹、夹渣、夹杂物等缺陷，并且焊缝两侧应平整。
3.焊缝的颜色应均匀一致，不得有明显的色差，并且焊缝表面的亮度应符合要求。
4.焊缝连接牢固，不得有松动、脱落等现象。
四、检查记录日期：XX年XX月XX日地点：XXX检查单位：XXX被检单位：XXX检查人员：XXX检查内容及结果：1.焊缝形状和尺寸：对焊接连接处的焊缝进行测量，尺寸符合设计要求，形状均匀一致。
2.焊缝表面缺陷：对焊缝表面进行仔细观察，未发现任何气孔、裂纹、夹渣、夹杂物等缺陷。
3.焊缝的颜色和亮度：焊缝的颜色均匀一致，亮度符合要求，无明显的色差。
4.焊缝的连接牢固性：对焊接连接处进行检查，焊缝连接牢固，未发现松动、脱落等现象。
五、检查结论本次SGT钢结构工程焊缝外观质量检查结果良好，焊缝形状和尺寸符合设计要求，表面无缺陷，颜色亮度均匀一致，连接牢固。
六、存在问题及改进措施1.检查过程中未发现任何问题，说明被检单位在焊接过程中严格按照相关要求进行操作，但仍需继续保持注意，确保焊缝外观质量。
2.进一步加强对焊接人员的培训和管理，提高他们的操作技能和质量意识，减少焊接缺陷的发生。
七、检查人员签名：检查人员：签名XXX以上是针对SGT钢结构工程焊缝外观质量检查的一个1200字以上的检查记录，此记录可根据具体项目的需求进行调整和完善。

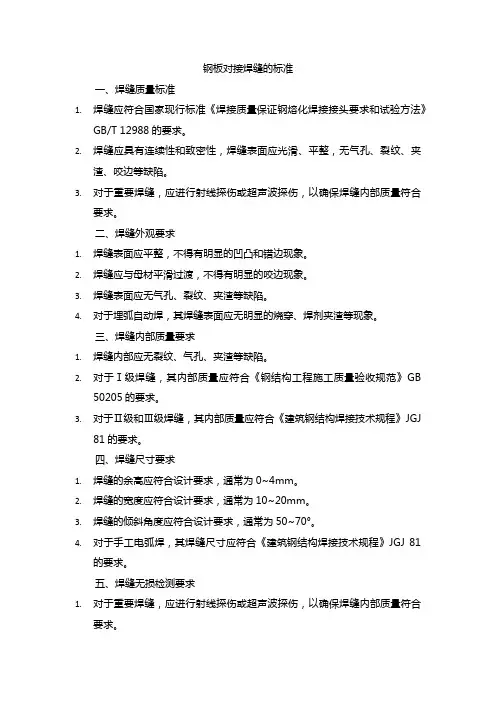

钢板对接焊缝的标准
钢板对接焊缝的标准一、焊缝质量标准1.焊缝应符合国家现行标准《焊接质量保证钢熔化焊接接头要求和试验方法》GB/T 12988的要求。
2.焊缝应具有连续性和致密性，焊缝表面应光滑、平整，无气孔、裂纹、夹渣、咬边等缺陷。
3.对于重要焊缝，应进行射线探伤或超声波探伤，以确保焊缝内部质量符合要求。
二、焊缝外观要求1.焊缝表面应平整，不得有明显的凹凸和错边现象。
2.焊缝应与母材平滑过渡，不得有明显的咬边现象。
3.焊缝表面应无气孔、裂纹、夹渣等缺陷。
4.对于埋弧自动焊，其焊缝表面应无明显的烧穿、焊剂夹渣等现象。
三、焊缝内部质量要求1.焊缝内部应无裂纹、气孔、夹渣等缺陷。
2.对于Ⅰ级焊缝，其内部质量应符合《钢结构工程施工质量验收规范》GB50205的要求。
3.对于Ⅱ级和Ⅲ级焊缝，其内部质量应符合《建筑钢结构焊接技术规程》JGJ81的要求。
四、焊缝尺寸要求1.焊缝的余高应符合设计要求，通常为0~4mm。
2.焊缝的宽度应符合设计要求，通常为10~20mm。
3.焊缝的倾斜角度应符合设计要求，通常为50~70°。
4.对于手工电弧焊，其焊缝尺寸应符合《建筑钢结构焊接技术规程》JGJ 81的要求。
五、焊缝无损检测要求1.对于重要焊缝，应进行射线探伤或超声波探伤，以确保焊缝内部质量符合要求。
2.对于Ⅰ级焊缝，应进行100%的射线探伤或超声波探伤；对于Ⅱ级和Ⅲ级焊缝，应进行抽样检测，检测比例应根据设计要求确定。
3.无损检测的方法和验收标准应符合相关规范和设计要求。
六、焊缝力学性能要求1.焊缝的抗拉强度、屈服强度、伸长率等力学性能指标应符合设计要求。
2.对于重要焊缝，应进行力学性能试验，以确保其满足设计要求。
3.力学性能试验的方法和验收标准应符合相关规范和设计要求。
七、焊缝标记要求1.在焊接前，应在焊缝两端分别标注焊工钢印号及焊接日期。
2.标注的内容及格式应符合相关规范和设计要求。
钢结构焊缝质量等级一级和二级定义
一、概述钢结构是工程建筑中常见的结构形式，其具有高强度、刚性好、耐久性强等优点，因此被广泛应用于桥梁、厂房、船舶等领域。
在钢结构的制作中，焊接是一种常见的连接方式。
焊缝质量直接关系到钢结构的安全性和稳定性，因此对焊缝质量的评定和等级划分具有重要意义。
本文将就钢结构焊缝质量等级一级和二级的定义进行详细阐述。
二、焊缝质量等级的基本定义1. 钢结构焊缝质量等级一级的定义钢结构焊缝质量等级一级要求焊缝充满、熔合良好、无气孔、裂纹、渗透不良等缺陷，焊接接头表面光洁平整。
焊缝与母材的强度、韧性和其他力学性能基本一致，焊缝和母材有一定的连接强度。
2. 钢结构焊缝质量等级二级的定义钢结构焊缝质量等级二级要求焊缝熔合良好、无气孔、裂纹和渗透不良等严重缺陷，焊缝表面允许有轻微的凹凸不平，但不得影响其强度和密封性。
三、钢结构焊缝质量等级的评定标准1. 钢结构焊缝质量等级一级的评定标准（1）焊缝外观允许有一定的凹凸不平，但不得影响其使用功能；（2）焊缝内部无气孔、裂纹和渗透不良等缺陷；（3）焊缝与母材性能基本一致；（4）焊缝连接强度满足设计要求。
2. 钢结构焊缝质量等级二级的评定标准（1）焊缝外观允许有轻微的凹凸不平，但不得影响其使用功能；（2）焊缝内部不得出现气孔、裂纹和渗透不良等严重缺陷；（3）焊缝连接强度满足设计规定。
四、钢结构焊缝质量等级的重要性1. 钢结构的安全性和稳定性焊缝质量直接关系到钢结构的安全性和稳定性，焊缝质量等级的划分是对焊接工艺控制、质量检验和评定的重要依据。
2. 焊接工艺的控制通过对焊缝质量等级一级和二级的定义，可以引导焊接人员正确掌握焊接工艺，提高焊接质量，保障钢结构焊缝的质量和安全。
3. 质量检验和评定的指导焊缝质量等级的确定和评定可以作为焊接质量检验和评定的指导，帮助相关人员进行焊接质量的评定和监控。
五、结论钢结构焊缝质量等级一级和二级的定义和评定标准是对钢结构焊缝质量的重要规范，是保障钢结构安全性和稳定性的重要依据。
钢结构工程验收标准与焊接质量要求
钢结构工程验收标准与焊接质量要求钢结构工程在建筑和桥梁领域中被广泛应用，其质量验收标准和焊接质量要求是确保工程安全和质量的重要因素。
本文将介绍钢结构工程验收标准和焊接质量要求，并提供一些建议来确保钢结构工程的品质和耐久性。
一、钢结构工程验收标准1. 总体验收标准钢结构工程的总体验收标准包括结构强度、刚度、稳定性和耐久性等方面的要求。
结构强度要符合设计要求，各主要承重构件的截面尺寸和材料要符合规范要求。
同时，工程的刚度和稳定性要满足相应的验收标准，以保证整体结构的稳定性。
而钢结构工程的耐久性则需要进行合理的防腐处理，使用耐久性好的材料。
2. 表面质量验收标准钢结构工程的表面质量直接影响工程的美观度和防腐性能。
表面质量验收标准包括有关涂层、焊缝和表面缺陷的要求。
涂层应达到规范要求的厚度，并且表面应光滑均匀，无结垢、麻点和脱层等问题。
焊缝的表面应整洁，没有氧化皮或其他污染物。
而钢结构表面不应有明显的缺陷，如裂缝、孔洞、凹凸和气泡等。
3. 水平偏差和垂直度验收标准钢结构工程的水平偏差和垂直度对于工程的安装和使用具有重要影响。
水平偏差的验收标准在不同的设计规范中可能有所不同，但通常要求在一定长度范围内保持在规定的误差范围内。
垂直度一般要求在若干测点上，结构的垂直距离不超过规范要求的误差。
二、焊接质量要求1. 焊接工艺和参数焊接是钢结构工程中常用的连接方法之一，而焊接质量直接影响结构的强度和稳定性。
为了保证焊接质量，应根据具体需要选择合适的焊接工艺，并严格控制焊接参数，如电流、电压、焊接速度和焊接材料等。
2. 焊接接头的准备和整理在进行焊接之前，必须对焊接部位进行准备和整理。
这包括清除焊接接头上的锈蚀、油污和氧化物等，确保焊接区域干净。
同时还需保留合适的焊缝间隙和角度，并避免过高的接缝间隙，以免影响焊接强度。
3. 焊接缺陷的控制和修补尽管我们采取了各种措施来确保焊接质量，仍然有可能出现一些缺陷，如焊缝不充分、气孔、夹渣等。
焊缝外观检验标准
焊缝外观检验标准
焊接是一种常见的金属连接工艺，而焊缝的外观质量直接关系
到焊接件的使用性能和美观度。
因此，对焊缝外观的检验标准显得
尤为重要。
本文将从焊缝外观的检验标准、检验方法和常见问题等
方面进行介绍。
首先，焊缝外观的检验标准包括外观质量、几何形状和尺寸等
方面。
外观质量主要包括焊缝表面的裂纹、气孔、夹渣、焊花、焊
渣等缺陷，以及焊缝表面的平整度、光洁度等。
几何形状主要包括
焊缝的形状、尺寸、角度等。
在进行焊缝外观检验时，需要参照相
关的标准和规范进行，以确保焊接件的质量符合要求。
其次，焊缝外观的检验方法主要包括目测检查、放射检查、超
声波检查、磁粉检查等。
目测检查是最常用的方法，通过肉眼观察
焊缝表面的质量和形状来判断其是否符合要求。
放射检查、超声波
检查和磁粉检查则是针对焊缝内部缺陷的检查方法，可以发现裂纹、气孔等内部缺陷。
此外，焊缝外观检验中常见的问题包括焊缝表面裂纹、气孔、
夹渣、焊花、焊渣等缺陷。
裂纹是焊接过程中的常见缺陷，会导致
焊接件的强度下降；气孔和夹渣会影响焊缝的密封性和耐腐蚀性；焊花和焊渣则会影响焊缝的外观质量。
因此，在进行焊缝外观检验时，需要重点关注这些常见问题，以确保焊接件的质量。
综上所述，焊缝外观的检验标准、检验方法和常见问题对于保证焊接件的质量至关重要。
只有严格按照标准进行检验，并及时发现和处理焊缝表面的缺陷，才能确保焊接件的使用性能和美观度。
希望本文的介绍能够对焊缝外观检验有所帮助。
焊缝外观质量验收标准及尺寸允许偏差.doc
焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚。
对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。
且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。
2.依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He，1）当间隙b≤1.5时，He=0.7Hf,2）当间隙1.5<b≤1.5时，He=0.7(Hf-b),综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。
用于龙门埋弧焊的船型焊的焊缝测量。
说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表表A.0.1一级、二级、三级焊缝外观质量标准（㎜）外观质量为：二级标准对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A.0.2的规定表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（㎜）部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。
2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。
3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。
4、管理工作中最重要的是：人正确的事，而不是正确的做事。
5、管理就是沟通、沟通再沟通。
6、管理就是界定企业的使命，并激励和组织人力资源去实现这个使命。
界定使命是企业家的任务，而激励与组织人力资源是领导力的范畴，二者的结合就是管理。
7、管理是一种实践，其本质不在于“知”而在于“行”；其验证不在于逻辑，而在于成果；其唯一权威就是成就。
钢结构焊缝外观质量检验规范
钢结构焊接外观检验规范
1 下列符号适用于本文件。
a ：角焊缝的公称喉厚（角焊缝厚度）；
b ：焊缝余高的宽度；
d ：气孔的直径
h ：缺陷尺寸（高度或宽度）；
s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；
t ：壁厚或板厚；
K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2
a）
C ：焊缝宽度
2 焊缝分类及质量等级
焊缝分类
根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。
具体分类见表1。
表1 焊缝分类
焊缝质量等级
焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。
3 焊缝外观质量检验规则
焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。
表2 对接焊缝外观质量检验项目和要求
表3 角接焊缝外观质量检验项目和要求
5焊接接头分类
焊接接头共有五种形式，对接，角接，T形，搭接和端接接头一、埋弧焊焊缝坡口的基本形式和尺寸：
二、手工电弧焊焊缝坡口的基本形式和尺寸：
三、CO
焊焊缝坡口的基本形式和尺寸：
2。
焊缝外观检验标准
焊缝外观检验标准焊接是一种常见的金属连接工艺，而焊缝的质量直接影响着焊接件的使用性能。
因此，对焊缝的外观进行检验是非常重要的。
本文将介绍焊缝外观检验的标准及相关注意事项。
首先，焊缝外观检验的标准主要包括以下几个方面，焊缝的表面质量、焊缝的外观形态、焊缝的几何尺寸和焊接接头的外观。
其中，焊缝的表面质量包括焊缝表面的平整度、光洁度和无裂纹、气孔等缺陷。
焊缝的外观形态主要包括焊缝的形状、尺寸和结构。
焊缝的几何尺寸包括焊缝的宽度、高度、坡口形状等。
焊接接头的外观包括焊缝的位置、布置、数量等。
这些标准都是为了保证焊接件的质量和安全性。
在进行焊缝外观检验时，需要注意以下几个方面，首先，要选择合适的检验方法和工具，如目视检查、放大镜、显微镜等。
其次，要按照相关标准和规范进行检验，严格按照要求进行操作。
再次，要注意检验环境的清洁和光线的充足，以确保检验的准确性。
最后，要及时记录检验结果，并对不合格的焊缝进行处理和修复。
在实际工作中，焊缝外观检验是非常重要的，它可以直观地反映焊接质量和工艺水平。
只有严格按照标准进行检验，及时发现和处理问题，才能保证焊接件的质量和安全性。
因此，焊工和质检人员都应该加强对焊缝外观检验标准的学习和理解，提高自身的检验能力和水平。
总之，焊缝外观检验是焊接工艺中不可或缺的一环，它直接关系到焊接件的质量和安全性。
只有严格按照标准进行检验，并加强对检验标准的学习和理解，才能保证焊接件的质量和安全性。
希望本文介绍的焊缝外观检验标准能对大家有所帮助，谢谢！以上就是本文的全部内容，希望对大家有所帮助。
焊缝外观检验标准
焊缝外观检验标准
焊接是一种常见的金属连接方式，它在工业生产中起着至关重要的作用。
而焊
缝的外观质量直接关系到焊接件的使用性能和美观度。
因此，对焊缝外观的检验标准显得尤为重要。
首先，焊缝外观的检验应包括以下几个方面，焊缝的形状、尺寸、表面质量和
缺陷。
焊缝的形状应符合设计要求，尺寸应符合相关标准，表面应平整光滑，无裂纹、气孔、夹渣等缺陷。
在检验时，应使用肉眼、放大镜、显微镜等工具，全面细致地观察焊缝的外观情况，确保不遗漏任何细微的缺陷。
其次，焊缝外观的检验应遵循一定的标准和规范。
不同的焊接材料和工艺会有
不同的外观要求，因此在检验时应参照相应的标准进行。
例如，对于钢结构焊缝的外观检验，可以参考《钢结构焊接质量标准》（GB/T 3323-2005）中的相关规定。
这些标准和规范既是对焊缝外观质量的具体要求，也是检验人员进行工作的依据。
此外，焊缝外观的检验还应注意一些常见的误判情况。
有时候，由于检验人员
的主观因素或者环境条件等原因，可能会导致对焊缝外观的判断出现偏差。
因此，在进行检验时，应尽量避免这些误判情况的发生，保证检验结果的准确性和可靠性。
总的来说，焊缝外观检验是焊接质量控制中的重要环节，它直接关系到焊接件
的使用性能和外观质量。
通过严格按照标准和规范进行检验，及时发现和处理焊缝外观的缺陷，可以有效提高焊接件的质量，确保其安全可靠地使用。
因此，对焊缝外观检验标准的认识和掌握对于焊接工作者来说至关重要。
焊缝外观质量验收标准及尺寸允许偏差
焊缝外观质量验收标准及尺寸允许偏差1依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.5t2中的大者，t1为腹板板厚，t2为翼缘板板厚。
对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm,焊接H型钢的最小焊角高度规定为4mm。
且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。
2依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He,
1）当间隙b< 1.5 时，He=0.7Hf,
2）当间隙1.5<b< 1.5 时，He=0.7（Hf-b）,
综合上述公式得到角焊缝厚度计算He为0.42t1和1.05、t2之最大，t1为腹板板厚，t2为翼缘板板厚。
用于龙门埋弧焊的船型焊的焊缝测量。
说明：埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm）
根据《GB50205-2001》钢结构工程施工质量验收规范制定以下表
外观质量为：二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表 A.0.2的规定
表A.0.2对接焊缝及完全熔透组合焊缝尺寸允许偏差（mm）
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表 A.0.3的规定
注：f> 的角焊缝其局部脚尺寸允许低于设计要求值，但总长度不得超过焊缝长度10% ；
2焊接H型梁腹板与翼缘板的焊缝两端在其两倍翼缘板宽度范围内，焊缝的焊脚尺寸不
得低于设计值。
钢结构焊缝验收级别
钢结构焊缝验收级别一、引言钢结构焊缝验收是指对钢结构焊缝进行检查、评定和验收的过程。
钢结构的焊接是连接构件的重要方式之一，焊缝的质量直接关系到钢结构的安全性和可靠性。
因此，钢结构焊缝验收级别的确定对于保证钢结构的质量和安全具有重要意义。
二、焊缝验收级别的分类根据《钢结构焊接质量评定标准》（GB/T 3323-2005），钢结构焊缝验收分为三个级别：一级、二级和三级。
1. 一级焊缝验收级别一级焊缝验收级别是最高级别，适用于对焊缝质量要求非常高的关键部位。
一级焊缝要求焊缝表面光洁平整，无气孔、夹渣、裂纹等缺陷；焊缝力学性能满足设计要求；焊接残余应力较小，不会产生严重的变形或裂纹。
2. 二级焊缝验收级别二级焊缝验收级别适用于对焊缝质量要求较高的部位。
二级焊缝要求焊缝表面基本平整，允许出现少量气孔、夹渣、裂纹等缺陷，但不能影响焊缝的力学性能和使用功能。
3. 三级焊缝验收级别三级焊缝验收级别适用于对焊缝质量要求一般的部位。
三级焊缝要求焊缝表面允许出现一定数量和大小的气孔、夹渣、裂纹等缺陷，但不能影响焊缝的力学性能和使用功能。
三、焊缝验收标准钢结构焊缝验收的标准主要有以下几个方面：1. 外观质量焊缝的外观质量是判断焊缝质量的重要指标之一。
焊缝表面应平整、光洁，无明显的气孔、夹渣、裂纹等缺陷。
对于一级焊缝，要求焊缝表面无明显缺陷；对于二级焊缝，允许有少量缺陷，但不能影响焊缝的力学性能和使用功能；对于三级焊缝，允许有一定数量和大小的缺陷。
2. 焊缝尺寸焊缝的尺寸是指焊缝的宽度和高度。
焊缝的尺寸应符合设计要求，且焊缝的尺寸应均匀一致，不得出现过大或过小的情况。
3. 焊缝力学性能焊缝的力学性能是指焊缝的强度、韧性和抗裂性等。
焊缝的力学性能应满足设计要求，焊缝的强度应与母材相当或更高，焊缝的韧性应能满足结构的使用要求，焊缝应具有良好的抗裂性能。
4. 残余应力和变形焊缝的焊接过程中会产生残余应力和变形。
这些残余应力和变形可能会影响结构的稳定性和使用性能。
钢结构焊缝验收等级
钢结构焊缝验收等级【最新版】目录1.钢结构焊缝验收等级的概述2.钢结构焊缝验收等级的标准3.钢结构焊缝验收等级的检测方法4.钢结构焊缝验收等级的重要性5.钢结构焊缝验收等级的注意事项正文一、钢结构焊缝验收等级的概述钢结构焊缝验收等级是指钢结构焊缝质量检测的一种分级制度，其目的是为了保证钢结构焊缝的质量和安全性。
钢结构焊缝验收等级主要根据焊缝质量、焊缝形状、焊接工艺等因素进行评定。
二、钢结构焊缝验收等级的标准钢结构焊缝验收等级主要分为三个等级：一级、二级和三级。
1.一级焊缝：焊缝质量要求高，焊缝形状良好，无明显缺陷，适用于承受较大载荷的钢结构焊缝。
2.二级焊缝：焊缝质量较高，焊缝形状较好，有少量允许存在的缺陷，适用于承受一般载荷的钢结构焊缝。
3.三级焊缝：焊缝质量一般，焊缝形状较差，允许存在较多的缺陷，适用于承受较小载荷的钢结构焊缝。
三、钢结构焊缝验收等级的检测方法钢结构焊缝验收等级的检测方法主要包括：目视检查、无损检测、力学性能试验等。
1.目视检查：通过肉眼观察焊缝表面，检查焊缝是否有明显的缺陷，如裂纹、气孔等。
2.无损检测：利用射线、超声波等无损检测技术，对焊缝进行内部缺陷检测。
3.力学性能试验：通过对焊缝进行拉伸、弯曲等力学性能试验，检测焊缝的强度、韧性等性能。
四、钢结构焊缝验收等级的重要性钢结构焊缝验收等级的重要性体现在以下几个方面：1.保证焊缝质量：通过焊缝验收等级的检测，可以确保焊缝的质量，提高钢结构的整体质量。
2.确保结构安全：焊缝质量直接关系到钢结构的安全性能，焊缝验收等级的检测可以有效防止焊缝质量不合格导致的安全事故。
3.提高工程效益：合格的焊缝可以提高钢结构的使用寿命，降低钢结构的维护成本，从而提高工程效益。
五、钢结构焊缝验收等级的注意事项1.在进行焊缝验收时，应严格按照验收等级的标准进行检测。
2.对于验收不合格的焊缝，应及时进行整改，并重新进行验收。
3.钢结构焊缝验收等级的检测应由具备相关资质的专业人员进行，以确保检测结果的准确性。
焊缝外观质量检验标准
焊缝外观质量检验标准 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】1.目的指导焊工及焊接检验人员工作，确保焊接质量。
2.适用范围本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。
3.焊接部外观检查项目焊接缺陷：咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
未焊透：焊接时接头根部未完全熔透的现象。
裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
焊缝形状缺陷：焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
漏装：结构件中某一个或一个以上的零件未组焊上去。
复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。
4.Ⅰ、Ⅱ级焊缝的划分。
掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。
不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。
5.检验方法。
本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
焊缝外观缺陷检验标准
焊缝外观检验标准1、目的指导焊工及焊接检验人员工作，确保焊接质量。
2、适用范围本标准适用于钢结构件焊缝外观质量检验（自检和专检）。
3、焊接部外观检查项目3.1 焊接缺陷：3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
3.1.4未焊透：焊接时接头根部未完全熔透的现象。
3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
3.2焊缝形状缺陷：3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。
缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。
3.2.3余高超差：余高高于要求或低于母材。
3.2.4错边：对接焊缝时两母材不在一平面上。
3.2.5漏焊：要求焊接的焊缝未焊接。
表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。
3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。
3.2.7飞溅。
3.2.8电弧擦伤。
3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
3.4 焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。
焊缝外观质量验收标准及尺寸允许偏差(114)
得 于设计值
定为 4mm 且用于连接板的平角焊一般为二氧化碳气体保护焊的焊
缝测
2.依据 JGJ81-2001 建筑钢结构焊接技术规程 制定直角角焊缝厚
度计算 He，
1 当间隙 b 1.5 时，He=0.7Hf,
2 当间隙 1.5<b 1.5 时，He=0.7(Hf-b),
综合 述公式得到角焊缝厚度计算 He 为 0.42t1 和 1.05 t 2 之最
余高 C
接焊缝 2
错边 d
C B
d
一 二级 B 20 0～3.0 B 20 0～4.0
级 B 20 0～4.0 B 20 0～5.0
d 0.15t，且 2.0 d 0.15t，且 3.0
部分焊透组合焊缝和角焊缝外形尺 允许偏差应符合表 A.0.3 的规定
序号
表 A.0.3 部分焊透组合焊缝和角焊缝外形尺 允许偏差 ㎜
允许
深 0.2t 长 0.2t，且 20.0
允许
50.0 焊缝长度内允许直径 0.4t， 且 3.0 的气孔 2 个，孔距 6 倍孔径
外观质 为 二级标准
接焊缝及完全熔透组合焊缝尺 允许偏差应符合表 A.0.2 的规定
序号
表 A.0.2 接焊缝及完全熔透组合焊缝尺 允许偏差 ㎜
项目
例
允许偏差
接焊缝 1
0.1t，且 1.0，长度 限
弧坑裂纹 电弧擦伤
允许 允许
10%焊缝全长 允许 允许
允许存在个别长度 5.0 的弧坑裂纹 允许存在个别电弧擦伤
接头 良
允许
表面夹渣
允许
表面气孔
允许
注 表内 t 为连接较薄的板厚
缺口深度 0.05t，且 0.5
