液晶屏驱动板原理维修代换方法

液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D<模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。

液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。

液晶显示器的驱动板如图1、图2所示。

图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。

同时，MCU微控制器实现对整机的电源控制、功能操作等。

因此，液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。

在非工厂条件下，它的可修性较小，若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件<驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。

早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。

目前的驱动板已经普遍开始采用支持ISP<在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。

液晶显示器工作原理

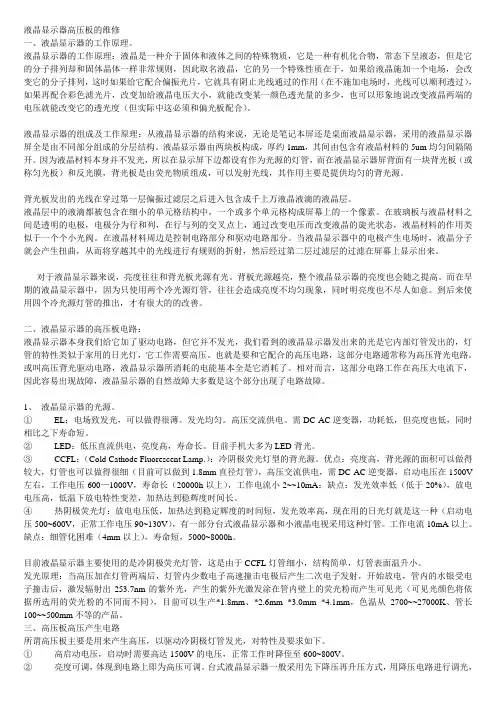

液晶显示器高压板的维修一、液晶显示器的工作原理。

液晶显示器的工作原理：液晶是一种介于固体和液体之间的特殊物质，它是一种有机化合物，常态下呈液态，但是它的分子排列却和固体晶体一样非常规则，因此取名液晶，它的另一个特殊性质在于，如果给液晶施加一个电场，会改变它的分子排列，这时如果给它配合偏振光片，它就具有阴止光线通过的作用（在不施加电场时，光线可以顺利透过），如果再配合彩色滤光片，改变加给液晶电压大小，就能改变某一颜色透光量的多少，也可以形象地说改变液晶两端的电压就能改变它的透光度（但实际中这必须和偏光板配合）。

液晶显示器的组成及工作原理：从液晶显示器的结构来说，无论是笔记本屏还是桌面液晶显示器，采用的液晶显示器屏全是由不同部分组成的分层结构。

液晶显示器由两块板构成，厚约1mm，其间由包含有液晶材料的5um均匀间隔隔开。

因为液晶材料本身并不发光，所以在显示屏下边都设有作为光源的灯管，而在液晶显示器屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成，可以发射光线，其作用主要是提供均匀的背光源。

背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。

液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。

在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小光阀。

在液晶材料周边是控制电路部分和驱动电路部分。

当液晶显示器中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

对于液晶显示器来说，亮度往往和背光板光源有光。

背板光源越亮，整个液晶显示器的亮度也会随之提高。

而在早期的液晶显示器中，因为只使用两个冷光源灯管，往往会造成亮度不均匀现象，同时明亮度也不尽人如意。

到后来使用四个冷光源灯管的推出，才有很大的的改善。

液晶电视的原理与维修

液晶电视的原理与维修液晶：又称LCD，是利用液状晶体在电压的作用下发光成像的原理。

组成屏幕的液状晶体有三种：红、绿、蓝，叫做三基色，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。

因此，精确到“点”的液晶电视比“逐行扫描”的普通电视又高出了一个层次。

高清晰、高亮度、宽视角、影像逼真、画质细腻而富立体感是液晶电视带给观者的第一印象；而轻薄、省电、无闪烁、无辐射亦是液晶电视傲视传统CRT彩电之处；同时，液晶电视的接口也极为丰富，可接驳电脑、DVD等音视频设备，现在一些厂家还将读取Flash卡的功能整合进了液晶电视，这也让液晶电视具备了更多的数码味道。

使用的是和笔记本电脑及台式电脑平板显示器相同的显示技术。

其生动的画面是由一个造价不菲的特殊玻璃嵌板以及上面的晶体管生成的。

不过这种电视价格昂贵，特别是超过40英寸的大尺寸液晶电视。

一些液晶电视在从侧面观看时，画面也不是十分清楚。

目前国内市场上的液晶电视主要以15-32吋为主，也有42吋的超大液晶电视销售。

1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

液晶显示器结构原理与维修

避免液晶显示器受到碰撞和挤压。
长时间使用容易造成眼疲劳，应适时休息。
常见问题解答
1
如何调整显示器亮度和对比度
在控制面板或显示器菜单中进行调整。
如何解决颜色失真问题
2
重新调整色彩设置或检查连接线是否
正常连接。
3
如何处理显示器闪烁
检查电源接线是否稳定，或检查显示
如何修复显示器黑屏
4
器菜单。
检查电源是否正常，或者检查连接线是否损坏。
液晶显示器的维修方法
常见故障
如黑屏、白屏、闪屏、不能显示等。
维修步骤
如检查电源、检查液晶屏幕、检测控制电路等。
维修工具
如螺丝刀、手套、吸尘器等。
维修技巧
如如何拆卸屏幕、如何接线等。
ቤተ መጻሕፍቲ ባይዱ
液晶显示器的保养和注意事项
1 清洁屏幕
使用清洁剂和柔软布擦拭屏幕，避免使用刷子和尖锐物品。
2 防止外力损伤
3 避免长时间使用
电场作用下的液晶分子方向调整
液晶单元的液晶分子方向决定像素点的状态。
3
数字信号转换为像素点
控制电路将数字信号转换为像素点，形成图像。
液晶显示器的结构组成
液晶层
偏振片
通过电场调节液晶分子方向，控制像素点的状态。控制液晶分子方向，让像素点产生透明或颜色状态。
背光源
提供背光，照亮显示器。
控制电路
将数字信号转换为像素点，并且控制液晶分子方向。
液晶显示器结构原理与维修
欢迎来到本次关于液晶显示器结构原理与维修的演示。液晶显示器是许多人每天都会用到的电子设备之一，通过本次演示，您将了解到液晶显示器背后的工作原理、组成部分、常见故障以及如何进行维修、保养。

液晶显示器维修之液晶屏TCON工作原理

保持液晶显示器的通风良好、避免过度使用和频繁切换信号源，定期进行维护和清洁。
1 结论和要点
理解液晶屏TCON的工作原理对于液晶显示器的维修和故障排除至关重要。
液晶显示器维修之液晶屏 TCON工作原理
液晶屏TCON负责将信号转换成驱动电压，控制液晶分子的排列，从而显示图像。了解TCON的工作原理对液晶显示器的维修非常重要。
1 液晶屏TCON的作用
TCON负责将处理器产生的信号转换成驱动电压，控制液晶分子的排列。
2 TCON的组成和功能
TCON由电路板、驱动芯片和电缆组成，通过电压信号控制液晶显示的不同色彩和亮度。
3 TCON板的故障症状
常见的故障症状包括屏幕无法显示、花屏、图像歪斜、图像出板
使用专用仪器进行电压测量，并检查连接线路和焊接质量。
2
TCON板的维修方法
根据故障症状，可以通过更换部件、焊接修复和调整电压等方法对TCON板进行维修。
3
如何预防TCON板故障的发生

液晶屏原理及维修方法

液晶屏原理及维修方法一、液晶屏原理液晶屏是一种利用液晶分子的光学性质实现图像显示的设备。

它由玻璃基板、液晶层、色彩滤光器、驱动电路和背光源等组成。

液晶分子是一种特殊的有机化合物，具有在电场作用下改变光的传播方向的性质。

液晶层由两个玻璃基板夹持，中间充满了液晶分子。

当液晶屏上的电场发生变化时，液晶分子会重新排列，改变光的传播路径，从而使得图像显示出来。

二、液晶屏维修方法1. 液晶屏无显示若液晶屏无显示，首先检查电源是否正常供电。

若电源正常，可检查数据线是否连接松动或损坏，尝试更换数据线。

若问题仍未解决，可能是液晶屏背光故障，需要检查背光灯是否损坏或需要更换。

2. 液晶屏有色块或条纹若液晶屏上出现色块或条纹，可能是液晶层内部出现问题。

可以尝试轻轻按压液晶屏，看是否能够消除色块或条纹。

如果问题依然存在，可能是液晶屏内部的电路故障，需要寻求专业的维修人员进行修复。

3. 液晶屏显示异常若液晶屏显示的图像不清晰或颜色异常，可能是液晶层内部的液晶分子排列不正常。

可以尝试调整液晶屏的对比度和亮度设置，看是否能够改善显示效果。

如果问题仍然存在，可能需要进行液晶屏校准或更换液晶屏。

4. 液晶屏触摸不灵敏若液晶屏触摸不灵敏或无法正常操作，首先检查是否有异物附着在屏幕表面。

可以使用软布轻轻擦拭屏幕，尝试清除异物。

如果问题仍然存在，可能是触摸屏的传感器故障，需要更换触摸屏。

5. 液晶屏出现残影若液晶屏上出现残影，可能是液晶分子排列不正常导致。

可以尝试调整液晶屏的刷新率和响应速度，看是否能够消除残影问题。

如果问题依然存在，可能需要更换液晶屏。

6. 液晶屏出现亮点或暗点若液晶屏上出现亮点或暗点，可能是液晶屏内部的像素点故障。

可以尝试使用像素修复软件来修复亮点或暗点。

如果问题无法修复，可能需要更换液晶屏。

液晶屏是一种复杂的设备，维修时需要专业的知识和技术。

在进行维修时，需要注意避免对液晶屏造成二次损坏，因此建议寻求专业的维修人员进行维修。

液晶屏的结构及原理

液晶屏的结构及原理
液晶屏的结构是由若干个液晶像素组成的，每个像素都由液晶分子以特定的排列方式构成。

液晶分子通常是由长而细的有机分子构成，具有一定的偏振特性。

液晶屏的原理是利用电场对液晶分子进行控制，改变它们的排列方式来实现显示效果。

在液晶屏的正面和背面各有一层透明电极，在液晶分子之间形成一个电场。

当电场作用在液晶分子上时，液晶分子会跟随电场的方向进行排列。

液晶分子的排列状态可以分为两种常见方式：平行排列和垂直排列。

液晶屏通常有两层透明电极夹持液晶分子，其中的液晶分子会改变可透过光的性质。

当电场作用在液晶分子上时，液晶分子的排列会改变，导致光的偏振方向也发生改变。

通过调节电场的强弱，可以控制液晶分子的排列状态，从而控制光的通过程度和偏振方向。

液晶屏的图像显示原理是基于控制液晶分子排列状态的变化来调节通过液晶屏的光的强弱和偏振方向。

液晶屏的驱动电路会通过控制每个像素所受到的电场强度和方向，来调节液晶分子的排列状态，最终显示出所要呈现的图像。

液晶显示器维修之-液晶屏(TCON)工作原理

TCON的供电和物理性能
TCON通过电源板提供电力供应，并具有良好的电磁兼容性。其物理性能包括驱动速度、像素分辨率和的关键电子组件之一，它负责将图像信号转换成适合液晶屏显示的信号。
TCON的作用
TCON的主要作用是将图像信号转换成液晶屏能够理解和显示的格式。它控制液晶屏的像素亮度、颜色和位置。
TCON的结构
TCON通常由驱动芯片、引脚和电路板组成。驱动芯片控制液晶屏的像素，而引脚和电路板则连接TCON与其他部分。
TCON的控制信号
TCON接收来自图像处理器的控制信号，包括像素数据、行和列扫描信号，以及同步信号，以确保图像能够正确显示在液晶屏上。
TCON与LCD的连接方式
TCON通过灵活电路板(FPC)与液晶显示屏( LCD )连接。这种连接机制保证了高品质的图像显示。
TCON与电源板的协作
TCON与电源板密切合作，以确保液晶显示器的正常运行。它通过控制电源的输出，为TCON和液晶屏供电。
液晶显示器维修之-液晶屏(TCON)工作原理
液晶显示器是一种常见的平面显示技术。本节将介绍液晶屏(TCON)的工作原理，包括结构、控制信号和与其他电路板的协作。
液晶显示器简介
液晶显示器是一种常见的平面显示器，广泛应用于电视、电脑显示器等设备中。它通过液晶屏(TCON)控制图像的显示。
液晶屏(TCON)是什么

液晶显示屏原理与维修

光学膜片的作用：将点或线光源转化成面光源
4.3.1 扩散片
扩散片工作原理
LCD扩散片其原理是：利用光在不同折射率的介质中穿过，光线发生许多折射、反射、散射，从而产生光学扩散的效果。
4.3.2 增亮膜
增亮膜工作原理
• 增亮膜的作用在于把较大传播方向的光线集中到正面较小的角度内，使光折射、集光之后提高正面辉度
一体机
2012
Part Ⅰ 液晶模组
1.1 液晶模组的分类
• 按入光方式：
• 按光源类别：CCFL、LED
侧入式
直下式
CCFL
LED
7
1.2 直下式与侧入式液晶模组
薄重辉色均功结构光利散热灯管
型
匀
化量度度性耗简化用率问题换置
直下式 △
△△
△
侧入式
△△△
△△△
5.2 组装顺序
模组组装顺序：取背板（中壳）→贴合灯条导热胶，锁灯条螺丝→走及固定灯条线→装反射片及导光板（扩散板） →装扩散片及增亮片组合→装中框支架，锁附胶框螺丝→ 点灯检查下异物→用吸盘将原玻璃（PCBI）放到B/L 上→绒纸与胶纸固定玻璃（PCBI）四周→组金属前框，锁附金属前框螺丝→将模组背板面朝上，锁附PCB 螺丝→贴PCB 盖片，注意虚线与下边缘对齐→插FFC 线→T-CON 板并插FFC 线等等。
2024/7/29
4.1背光源--LED
1.正向偏压下的载流子注入 2.电子与空穴复合辐射光子 3.光能传输
4.2 LED与LIGHT BAR
LB的组成部分：
铝基板（部分用PCB板） LED灯连接器，线材导热胶
LB设计的重要性：

液晶屏的结构及原理

液晶屏的结构及原理液晶屏是现代电子产品的重要组成部分，是用于显示图像和视频的一种技术。

液晶屏使用液晶材料作为显示元素，利用光学调制来控制光的透过度。

液晶屏的结构和工作原理如下。

液晶屏主要由以下几个组件构成：背光源、液晶层、电极、基板、色彩滤光片、触摸层等。

背光源是液晶屏的显示光源，它主要负责向液晶层提供背光。

常见的背光源有荧光灯和LED。

液晶层是液晶屏的核心组件，它包含液晶分子和电极。

液晶分子的排列状态可以受到电场的控制，从而实现对光的调制。

电极是液晶层中的两层导电薄膜，其中一层是透明导电膜，另一层是引线电极。

它们负责在液晶层中建立电场，并控制液晶分子的排列状态。

基板是液晶屏的基础支撑结构，同时也是电极和触摸层的支撑结构。

常见的基板材料有玻璃和塑料。

色彩滤光片是液晶屏上的一个组件，它负责筛选出特定颜色的光线，以显示出彩色图像。

触摸层是液晶屏上的一个组件，它可以感应和反馈用户的触摸操作。

常见的触摸层技术有电容式触摸和电阻式触摸。

液晶屏的工作原理是通过对液晶分子的排列状态进行调控，来实现对光的透过度的控制。

液晶分子可以呈现两种常见的排列状态：平行排列和垂直排列。

当液晶分子处于平行排列状态时，光线可以透过液晶层，并根据液晶分子的性质发生旋光，从而改变光的偏振方向。

当液晶分子处于垂直排列状态时，光线无法透过液晶层，因为液晶分子的排列会阻挡光线的传播。

液晶屏是通过施加电场来控制液晶分子的排列状态的。

当电极施加电压时，液晶分子会受到电场的影响，从而改变其排列状态，进而调节光的透过度。

液晶屏的背光源负责向液晶层提供背光，使得光线能够通过液晶层。

常见的背光源有荧光灯和LED。

LED背光由于其高效节能的特点，在现代液晶屏中越来越常见。

液晶屏的色彩滤光片负责筛选出特定颜色的光线，以显示出彩色图像。

常见的色彩滤光片有红色、绿色和蓝色。

液晶屏的触摸层可以感应用户的触摸操作，实现交互功能。

常见的触摸层技术有电容式触摸和电阻式触摸。

液晶显示器维修之液晶屏TCON工作原理

常见维修方法
1 清洁和维修电缆线路
液晶屏故障常由柔性电缆线路接触不良或损坏引起，需逐一清洁维修。
2 更换液晶屏电容
TCON电容出现问题会导致信号输出失真，出现色块等故障，需更换故障电容。
3 更换组件或单元件
如果部分组件损坏，需将其更换，如要更换灯管和背面组件等。
液晶屏维修小贴士
1. 在液晶显示器工作时，避免多指按压屏幕，勿过度弯曲屏幕。 2. 温度过高或过低会影响液晶显示器显示效果和寿命。 3. 关闭电脑时，先关闭显示器电源，以延长显示器使用寿命。 4. 长时间使用液晶显示器，应适时做眼部休息，以避免近视等问题。
液晶屏工作原理
1
光的旋转
2
光线穿过液晶分子时，它们会发生旋转。
旋转程度和液晶分子的倾斜程度成正比。
3
液晶分子排列
液晶分子沿着玻璃板方向排列。电场的存在使得液晶分子倾斜。
偏振片的控制
偏振片控制液晶分子旋转后的光线是否能穿透另一个偏振片。
液晶屏TCON的功能
信号转换
将CPU发送来的数字图像信号转换为液晶屏可用的信号以实现图像显示。
电平缓冲
对输出信号做电平缓冲，以使电平适应液晶屏各个部件的工作特性。
波形信号生成
对于液晶屏的每一个信号线，需要输出对应的波形信号来激活液晶屏中的液晶分子。
功率控制
控制液晶屏的工作电压和电流，以控制其功耗以及避免电源过载。
TCON板的更换方法
1. 断电并拆卸外壳，找到液晶屏TCON板。 2. 拆卸TCON板与主板连接的数据线和调试线。 3. 将固定TCON板的螺钉拆下，取出原TCON板。 4. 反向操作安装新TCON板。 5. 重新插上数据线和调试线。 6. 恢复供电，测试新TCON板是否正常。

液晶触摸屏的原理及使用中应注意的问题研究

液晶触摸屏的原理及使用中应注意的问题研究液晶触摸屏（LCD Touch Screen）是一种集成了触摸和显示功能的设备。

它通过特殊的感应技术，实现了对设备的人机交互操作。

液晶触摸屏广泛应用于智能手机、平板电脑、游戏机、电视等各种电子设备。

本文将介绍液晶触摸屏的原理以及使用中需要注意的问题。

液晶触摸屏的原理主要基于电容感应原理和压力感应原理。

一、电容感应原理：液晶触摸屏通过电容板和控制板的组合来实现电容感应。

当触摸物体接近液晶触摸屏时，触摸物体和电容板之间会形成一个电容（C）。

电容板会将电荷转移到控制板上，控制板测量电压变化，从而判断触摸位置。

通过不同位置上的电容变化，系统可以计算出触摸点的坐标。

在电容感应原理中，液晶触摸屏可以提供多点触控功能，实现更灵活的操作。

二、压力感应原理：液晶触摸屏通过屏幕上的感应层来实现压力感应。

当触摸物体施加压力到感应层上时，感应层底部的电流会发生变化。

由于每个像素都有感应层，系统可以根据不同像素上的电流变化来识别触摸点的坐标。

这种压力感应原理主要应用于手写笔的操作。

一、触摸精度问题：液晶触摸屏的触摸精度与屏幕的分辨率有关。

较低的分辨率可能导致触摸操作时出现误差。

在选择液晶触摸屏时需要注意屏幕的分辨率，尽量选择较高分辨率的产品，以确保准确的触摸操作。

二、触摸感应问题：有些液晶触摸屏在使用过程中可能会出现触摸感应不灵敏的情况。

这可能是由于触摸层表面存在污垢或油脂导致的。

解决这个问题的方法是定期清洁触摸屏表面。

三、防止刮伤：液晶触摸屏的表面较为脆弱，容易被尖锐物体刮伤。

在使用过程中要尽量避免使用尖锐物体直接触摸屏幕，可以使用专门的触摸笔代替手指进行操作。

四、触摸位置偏差：有时在使用液晶触摸屏时，可能会出现触摸位置与实际位置偏差的情况。

这可能是由于系统校准错误导致的。

可以在系统设置中进行触摸校准操作，将触摸点与实际位置进行对应。

液晶触摸屏是一种集成了触摸和显示功能的设备，其原理主要基于电容感应和压力感应。

液晶电视液晶显示器维修经验

液晶电视维修一原理与故障部位判定，详细介绍平板电视有液晶显示屏和等离子显示屏2种显示方法，但这2种显示器的工作原理是不一样的。

等离子显示屏的工作原理是依靠高电压来激活显示屏内显像单元内的特殊气体，使之产生紫外线来激发磷光物质发光，显示出图像。

而液晶电视则是通过电压来改变液晶面板的薄膜型晶体管行成的电容电压大小来改变液晶分子的扭曲度，使背光源通过的光亮度多少，每一个像素显示的亮暗不同，再通过色片加上色彩，形成一副完整的彩色画面。

在检修液晶电视的时候，要对机子内部的结构了解。

机子内部有电源板、数字板、功放板、逆变器、显示屏几部分组成。

三无、不开机检修方法：在检修三无、不开机的故障时，要看指示灯是否是亮的，如果是亮的可以确定电源板上的副电源是正常的。

电源板的输出插头是一个标准设计，根据屏幕的大小，输出排列有2种。

如图：通过以上2种排插的对比，就可以发现有3个引脚是一样的，有这样一个共同点就可以很好的便于分析维修。

在检测＋5V输出是正常的时候，就可以检测开关机控制脚（2脚），是否是高电平开机状态。

如果是低电平，说明CPU是处于待机状态或者是有故障，可以按机子上的节目上升键，看控制电压是否会变为高电平，如果变为高电平，说明CPU原来是处于待机状态。

如果不变为高电平，说明CPU部分有故障，予以维修或者更换数字板。

当开关机控制脚是高电平时，检测3脚输出的＋12V电压，7、8脚输出的+24V 是否正常。

没有＋12V和＋24V输出时，电源板的主电源部分有故障。

维修电源板或者更换。

有声音，没有图像的检修方法：检测+12V和+24V有正常输出后，没有图像的故障时，可分为背光灯亮的黑屏故障和背光灯不亮的黑屏故障2种。

虽然都是黑屏，没有图像，检修思路可是完全不一样的。

背光灯不亮的维修方法：检测有＋24V输入到逆变器，再检测控制逆变器开关控制电压是否是高电平。

如果不是高电平，是数字板上控制逆变器开关控制的电路或者是软件有问题，予以维修或者更换数字板。

液晶显示器维修之-液晶屏(TCON)工作原理

液晶屏(TCON)是薄膜晶体管时间控制器的简称，它的作用类似于液晶显示器的大脑。
液晶屏(TCON)的组成和位置
组成
液晶屏(TCON)由电路板、接口和电缆组成，连接着液晶屏的像素和显示信号源。
位置
液晶屏(TCON)通常位于液晶显示器的背面，紧密贴合在液晶屏幕背光板上。
液晶屏(TCON)的工作原理和信号处理流程
液晶屏(TCON)的保养和维护方法
1 清洁
2 避免过热
使用干净、柔软的布轻轻擦拭液晶屏(TCON)，避免使用化学溶剂或尖锐物体。
液晶屏(TCON)应避免长时间高温暴露，以防止电路元件老化和故障。
总结和要点
重要性
了解液晶屏(TCON)的工作原理对于维修液晶显示器至关重要。
排除故障
熟悉液晶屏(TCON)的常见故障和排除方法可以提高维修的效率。
液晶显示器维修之-液晶屏(TCON)工作原理
液晶显示器是现代电子设备中广泛使用的显示技术，了解液晶屏(TCON)的工作原理是进行维修和故障排除的基础。
液晶屏(TCON)的功能和定义
1 功能
液晶屏(TCON)是液晶显示器中的关键组件，负责将处理器发送的信号转换为控制液晶像素的驱动电压。
2 定义
常见的液晶屏(TCON)故障包括信号丢失、电路短路和驱动电压异常等。
2 排除方法
通过检查和重新连接信号线、检测驱动电压和更换电路板等方法进行故障排除。
液晶屏(TCON)维修工具和技巧
维修工具
维修液晶屏(TCON)需要使用焊接工具、万用表和放大镜等专业工具。
技巧
维修过程中要小心操作，注意细节，并且熟悉使用维修工具和设备。
1
信号处理流程
2
输入信号经过解码、放大和电平转换等处理，

液晶屏维修手册

液晶屏维修手册第一章液晶屏基础知识1.1 液晶屏的构成液晶屏是由液晶显示层、背光模组和驱动电路组成的。

其中，液晶显示层是最核心的部分，它由液晶分子和玻璃基板构成，通过变化分子排列来控制光的透过程度，从而显示出图像。

1.2 液晶屏的工作原理液晶屏通过控制液晶分子的排列方向和透光程度来显示图像。

液晶分子在高电压的作用下会重新排列，从而改变光的透过程度，在背光的照射下形成可见的图像。

1.3 液晶屏常见问题及解决方法液晶屏常见问题包括亮度不足、色彩失真、残影、显示不稳定等。

解决方法可以通过调节亮度、对比度和色彩设置，检查接口连接是否良好，或者进行驱动程序的更新。

第二章液晶屏维修工具及材料2.1 维修工具液晶屏维修需要准备一些专业的工具，如液晶屏打开工具、压力调节器、背光测试仪等。

这些工具能够帮助维修人员更好地进行故障检测和维修操作。

2.2 维修材料常用的液晶屏维修材料包括导电胶带、屏幕清洁液、背光模组等。

导电胶带用于修复导电连接问题，屏幕清洁液可以去除污渍，背光模组则是更换背光光源。

第三章液晶屏维修步骤3.1 故障排除在进行液晶屏维修之前，首先需要对故障进行排除。

通过观察屏幕显示情况、检查信号线和电源连接是否正常，可以初步确定故障点。

3.2 液晶屏打开液晶屏打开是为了进一步检查内部元件和部件的情况。

使用专业的液晶屏打开工具可以轻松打开液晶屏，注意避免过度用力导致屏幕破裂。

3.3 液晶屏维修根据故障点，进行具体的维修操作。

比如，修复导电连接问题可以使用导电胶带进行修复，更换背光光源则需要将原有的背光模组取下，并安装新的背光模组。

3.4 维修完毕在维修完成后，需要仔细检查维修效果，并进行相关功能和显示测试。

确保液晶屏全部功能正常后，将液晶屏重新封装好，完成维修工作。

第四章液晶屏维修注意事项4.1 安全注意在进行液晶屏维修时，需要注意自身安全和设备安全。

避免触摸高压元件和剧毒物质，注意使用绝缘工具，确保维修操作的安全性。

液晶屏背光板工作原理及维修

液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。

本文将从背光板的工作原理和维修两个方面进行详细介绍。

一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。

CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。

2.光导板：光源发出的光线会被光导板更加有效地进行导光。

光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。

3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。

均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。

4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。

偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。

综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。

二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。

以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。

维修方法是更换故障的灯管或者LED，或者修复供电电路。

2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。

维修方法是更换反射膜或者导光板。

3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。

液晶屏原理及维修
