空气对流传热系数的测定

合集下载

空气对流传热系数的测定实验报告

空气对流传热系数的测定实验报告

空气对流传热系数的测定实验报告空气对流传热系数的测定实验报告引言:传热是物质内部或不同物质之间的热量传递过程。

在工程和科学领域中,对流传热是一种常见的传热方式。

对流传热系数是描述流体对流传热能力的物理量,对于研究和应用热传导、换热器设计等方面具有重要意义。

本实验旨在通过测定空气对流传热系数,探究对流传热的规律和机制。

实验装置和方法:实验所需的装置包括一个加热器、一个温度计、一个风扇和一根长而细的金属棒。

首先,将金属棒的一端插入加热器中,确保其与加热器接触良好。

然后,将风扇放置在金属棒的另一端,并将其打开。

接下来,使用温度计测量金属棒不同位置的温度,并记录下来。

实验过程和结果:在实验开始时,我们先调节加热器的温度,使其保持在一个恒定的值。

然后,使用温度计分别测量金属棒的不同位置的温度。

我们将测得的温度数据记录在表格中,并根据测得的温度差值计算出空气对流传热系数。

通过对实验数据的分析,我们发现金属棒的温度随着距离加热器的距离逐渐降低。

这是因为加热器提供的热量通过金属棒向外传递,而空气对流传热是主要的传热方式。

随着距离的增加,空气对流传热的效果逐渐减弱,导致温度下降。

根据测得的温度数据,我们使用经验公式计算了空气对流传热系数。

经过计算,我们得到了不同位置的空气对流传热系数的数值。

这些数值与理论值进行对比,发现它们基本上是一致的,验证了我们的实验结果的准确性。

讨论和结论:通过本次实验,我们成功测定了空气对流传热系数,并验证了实验结果的准确性。

空气对流传热系数的测定对于工程和科学领域中的热传导和换热器设计等方面具有重要意义。

然而,本实验也存在一些局限性。

首先,我们只使用了一个加热器和一个风扇进行实验,这可能导致实验结果的一定偏差。

其次,我们没有考虑其他可能影响对流传热的因素,如湿度和压力等。

为了进一步提高实验的准确性,可以使用更多的加热器和温度计进行测量,以获得更多的数据。

此外,可以在实验中引入其他因素,如湿度和压力的测量,以更全面地了解对流传热的规律和机制。

空气对流传热系数的测定

空气对流传热系数的测定

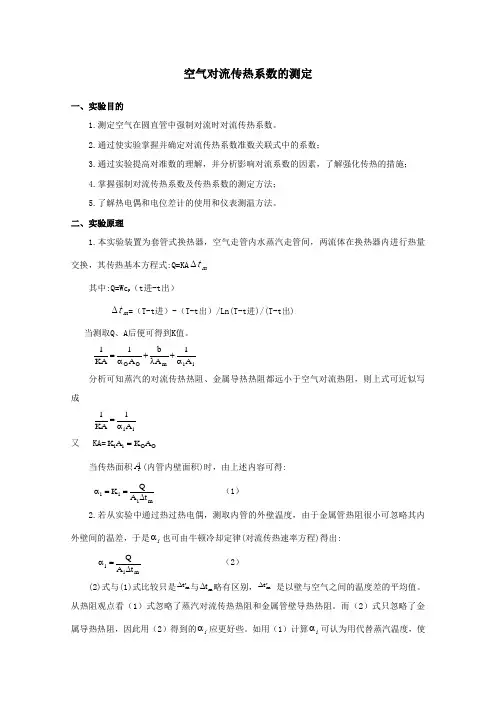

空气对流传热系数的测定一、实验目的1.测定空气在圆直管中强制对流时对流传热系数。

2.通过使实验掌握并确定对流传热系数准数关联式中的系数;3.通过实验提高对准数的理解,并分析影响对流系数的因素,了解强化传热的措施;4.掌握强制对流传热系数及传热系数的测定方法;5.了解热电偶和电位差计的使用和仪表测温方法。

二、实验原理1.本实验装置为套管式换热器,空气走管内水蒸汽走管间,两流体在换热器内进行热量交换,其传热基本方程式:Q=KA ∆t m其中:Q=Wc p (t 进-t 出)∆t m =(T-t 进)-(T-t 出)/Ln(T-t 进)/(T-t 出)当测取Q 、A 后便可得到K 值。

ii m O O A 1A b A 1KA 1α+λ+α= 分析可知蒸汽的对流传热热阻、金属导热热阻都远小于空气对流热阻,则上式可近似写成i i A 1KA 1α= 又 KA=O O i i A K A K =当传热面积A i (内管内壁面积)时,由上述内容可得:m i i i t A Q K ∆==α (1) 2.若从实验中通过热过热电偶,测取内管的外壁温度,由于金属管热阻很小可忽略其内外壁间的温差,于是αi 也可由牛顿冷却定律(对流传热速率方程)得出:m i i t A Q ∆=α (2) (2)式与(1)式比较只是∆'t m 与∆t m 略有区别,∆'t m 是以壁与空气之间的温度差的平均值。

从热阻观点看(1)式忽略了蒸汽对流传热热阻和金属管壁导热热阻。

而(2)式只忽略了金属导热热阻,因此用(2)得到的αi 应更好些。

如用(1)计算αi 可认为用代替蒸汽温度,使αi 更接近真实。

3、空气在圆直管中强制对流传热时,对流传热系数的准数关联式可写成如下形式:n p Pr Re c Nu =在一定范围C 、P 、n 内为代定系数,其中在这里为已知系数,被加热时取n =0.4由实验可测得数据并整理出各准数系列数据。

化工原理实验(四)空气-蒸汽对流给热系数测定

化工原理实验(四)空气-蒸汽对流给热系数测定

化工原理实验(四)空气-蒸汽对流给热系数测定一、实验目的1、 了解间壁式传热元件,掌握给热系数测定的实验方法。

2、 掌握热电阻测温的方法,观察水蒸气在水平管外壁上的冷凝现象。

3、 学会给热系数测定的实验数据处理方法,了解影响给热系数的因素和强化传热的途径。

二、基本原理在工业生产过程中,大量情况下,冷、热流体系通过固体壁面(传热元件)进行热量交换,称为间壁式换热。

如图(4-1)所示,间壁式传热过程由热流体对固体壁面的对流传热,固体壁面的热传导和固体壁面对冷流体的对流传热所组成。

达到传热稳定时,有()()()()mm W M W p p t KA t t A T T A t t c m T T c m Q ∆=-=-=-=-=221112222111αα (4-1)Tt图4-1间壁式传热过程示意图式中:Q - 传热量,J / s ;m 1 - 热流体的质量流率,kg / s ; c p 1 - 热流体的比热,J / (kg ∙℃); T 1 - 热流体的进口温度,℃; T 2 - 热流体的出口温度,℃; m 2 - 冷流体的质量流率,kg / s ; c p 2 - 冷流体的比热,J / (kg ∙℃); t 1 - 冷流体的进口温度,℃; t 2 - 冷流体的出口温度,℃;α1 - 热流体与固体壁面的对流传热系数,W / (m 2 ∙℃);A 1 - 热流体侧的对流传热面积,m 2;()m W T T -- 热流体与固体壁面的对数平均温差,℃;α2 - 冷流体与固体壁面的对流传热系数,W / (m 2 ∙℃);A 2 - 冷流体侧的对流传热面积,m 2;()m W t t - - 固体壁面与冷流体的对数平均温差,℃;K - 以传热面积A 为基准的总给热系数,W / (m 2 ∙℃); m t ∆- 冷热流体的对数平均温差,℃;热流体与固体壁面的对数平均温差可由式(4—2)计算,()()()22112211ln W W W W m W T T T T T T T T T T -----=- (4-2)式中:T W 1 - 热流体进口处热流体侧的壁面温度,℃;T W 2 - 热流体出口处热流体侧的壁面温度,℃。

空气-水蒸气对流给热系数测定实验报告

空气-水蒸气对流给热系数测定实验报告

空气-水蒸气对流给热系数测定实验报告
实验目的:测定空气-水蒸气对流给热系数。

实验原理:空气-水蒸气对流给热系数是指在给定条件下,单位时间内单位面积的对流热流量。

在实际应用中,了解对流给热系数的大小对于设计和优化热传递设备非常重要。

实验装置:实验装置包括一个加热管、一个水槽以及一个温度计。

通过控制加热管的电压和水槽的温度,可以得到不同的条件下空气-水蒸气对流的热传递情况。

实验步骤:
1. 将实验装置准备好,确保加热管和温度计的位置正确。

2. 首先将加热管的电压调整到一个固定值,记录加热管上的电压和电流。

3. 启动水槽并将水温调整到一个适当的温度。

4. 将温度计放置在实验装置中,记录下来水的初始温度。

5. 开始记录时间和温度,每隔一段时间记录一次温度值。

6. 进行多组实验,每组实验可以改变加热管的电压或者水槽的温度,以得到不同的实验数据。

实验数据处理:
1. 将实验数据整理成表格。

2. 根据实验数据绘制温度-时间曲线。

3. 计算出空气-水蒸气对流的热传递系数。

4. 对不同实验条件下得到的热传递系数进行比较和分析。

实验结果:
根据实验数据计算得出的空气-水蒸气对流给热系数为X(单位)。

实验讨论:
根据实验结果可以得出结论:在给定的实验条件下,空气-水
蒸气对流给热系数为X,说明X。

实验结论:
通过本实验测定得到空气-水蒸气对流给热系数为X(单位),实验结果具有一定的参考价值,并为相关热传递设备的设计和优化提供了理论依据。

对流传热系数的测定

对流传热系数的测定

对流传热系数的测定北京理工大学化学学院董女青1120102745一、实验目的1、掌握对流传热系数的测定方法,测定空气在圆形直管内的强制对流传热系数, 验证准数关联式。

2、了解套管换热器的结构及操作,掌握强化传热的途径。

3、学习热电偶测量温度的方法。

二.实验原理冷热流体在间壁两侧换热时,传热基本方程及热衡算方程为:Q = KAAtm = m^Cp (t入一t出)换热器的总传热系数可表示为:1 1 b 1—------- 1 ---- 1 ----K a :入a 0 式中:Q—换热量,J/sK—总传热系数,J/(m' s)A—换热面积,m:At m-平均温度差,°CCp—比热,J/ (kg • K)nu—质量流量,kg/sb—换热器壁厚,ma i、a o—内、外流体对流传热系数,J/(m? • s)依据牛顿冷却定律,管外蒸汽冷凝,管内空气被加热,换热最亦可表示为:Q = a jAj(t w - t) = a 0A0 (T — T w)式中:t w.凡一管内(冷侧)、管外(热侧)壁温,t、T-管内(冷侧)、管外(热侧)流体温度测定空气流量、进出口温度、套管换热面积,并测定蒸汽侧套管壁温,由于管壁导热系数较大且管壁较薄,管内壁温与外壁温近似柑等,根据上述数据即可得到管内对流传热系数,由丁•换热器总传热系数近似等丁•关内对流传热系数,所以亦可得到套管换热器的总传热系数。

流体在圆形直管强制对流时满足下述准数关联式:Nu = O.O237?e°-8Pr0-33式中:Nu-努塞尔特准数,Nu=^,无因次Re—雷诺准数,Re = ^,无因次P L普兰特准数,Pr =耳,无因次测定不冋流速条件下的对流传热系数,在双对数坐标屮标绘加he关系得到一条直线,直线斜率应为0. &三、实验内容1、测定不同空气流星下空气和水蒸汽在套管换热器换热时内管空气的对流传热系数,推算总传热系数。

2、在双对数坐标中标绘M L R決糸,验证准数关联式。

试验三空气-水对流给热系数测定

试验三空气-水对流给热系数测定

实验三空气-水对流给热系数测定一、实验目的1. 测定套管换热器中空气—水系统的传热系数;2. 测定不同的热空气流量时,Nu与Re之间的关系,并得到准数方程式;二、基本原理1. 测定传热系数K根据传热速率方程式(1)(2)实验时,若能测定或确定Q、t m和A,则可测定K。

(1)传热速率在不考虑热损失的条件下(3)式中:—空气的质量流量,kg/s,,为空气的容积流量,m3/s,ρ为空气的密度,kg/m3;—空气的定压比热,J/(kg·K);—空气的进、出口温度,℃。

(2)传热推动力t m(4)式中:,—冷却水出口温度,℃,—冷却水进口温度,℃(3)传热面积(5)式中:L—传热管长度,m ;d—传热管内径,m 。

2. 求Nu与Re的定量关系式由因次分析法可知,空气在圆形直管中强制湍流时的传热膜系数符合下列准数关联式:或(6)式中:A,n—待定系数及指数;—定性温度下空气的导热系数,W/(m·K);—空气的流速,m/s, ;μ—空气的粘度,kg/(m·s);—管壁对空气的传热膜系数,W/(m2·K)。

在水—空气换热系统中,若忽略管壁与污垢的热阻,则总传热系数K与传热膜系数的关系为:式中:—管壁对水的传热膜系数,W/(m2·K)—管壁对空气的传热系数,W/(m2·K)本实验中保持水在套管环隙间的高速流动,且由于水的比热较大,因此水的进、出口温度变化很小,管壁对水的传热系数较管壁对空气的传热系数大得多,即,这样总传热系数近似等于管壁对空气的传热系数:实验中通过调节空气的流量,测得对应的传热系数,然后将实验数据整理为Re及Nu,再将所得的一系列Nu-Re数据,通过用双对数坐标纸作图或回归分析法求得待定系数A和指数n,进而得到准数方程式。

三、实验装置如图1所示,实验装置由加热器1、夹套换热器14、15、风机7和流量计2、10等组成。

换热器的内管14为φ30×2mm的铜管,有效长度为2000mm。

实验三对流给热系数测定实验(空气-水蒸气体系)

实验三对流给热系数测定实验(空气-水蒸气体系)

实验三 对流给热系数测定实验(空气-水蒸气体系)3.1 实验目的1) 观察水蒸气在水平管外壁上的冷凝现象;2)测定空气在圆形直管内强制对流给热系数和换热器总传热系数并随着流量的变化规律;3)掌握热电阻测温方法;4)掌握化工原理实验软件库(VB 实验数据处理软件系统)的使用。

3.2 基本原理在套管换热器中,环隙通以水蒸气,内管管内通以空气,水蒸气冷凝放热以加热空气,在传热过程达到稳定后,有如下关系式:V ρC P (t 2-t 1)=α0A 0(T -T W )m =αi A i (t w -t)m (1—15) 式中:V 被加热流体体积流量,m 3/s ; ρ 被加热流体密度,kg/m 3; C P 被加热流体平均比热,J/(kg ·℃);α0、αi 水蒸气对内管外壁的冷凝给热系数和流体对内管内壁的对流给热系数,W/(m 2·℃);t 1、t 2 被加热流体进、出口温度,℃; A 0、A i 内管的外壁、内壁的传热面积,m 2; (T -T W )m 水蒸气与外壁间的对数平均温度差,℃; 22112211ln )()()(w w w w m T T T T T T T T Tw T -----=- (1—16)(t w -t)m 内壁与流体间的对数平均温度差,℃;22112211ln )()()(t t t t t t t t t t w w w w mw -----=- (1—17) 式中:T 1、T 2 蒸汽进、出口温度,℃; T w1、T w2、t w1、t w2 外壁和内壁上进、出口温度,℃。

当内管材料导热性能很好,即λ值很大,且管壁厚度很薄时,可认为T w1=t w1,T w2=t w2,即为所测得的该点的壁温。

由式(1—17)可得:m P Tw T A t t C V )()(0120--=ρα (1—18)mw P it t A t t C V )()(012--=ρα (1—19) 若能测得被加热流体的V 、t 1、t 2,内管的换热面积A 0或A i ,以及水蒸气温度T ,壁温T w1、T w2,则可通过式(1 —18)算得实测的水蒸气(平均)冷凝给热系数α0;通过 式(1 —19)算得实测的流体在管内的(平均)对流给热系数αi 。

对流传热系数的测定实验指导书

对流传热系数的测定实验指导书

对流传热系数的测定实验指导书1 训练目的:1.1熟悉换热装置中的各种设备及名称、各类测量仪表及名称、控制阀门的作用、冷热流体进出口位置等。

1.2了解换热器的结构,掌握对装置的试压、试漏等操作技能。

1.3掌握传热系统的流程和开、停车步骤及常见事故的处理方法。

1.4学会对流传热系数的测定方法。

1.5测定空气在圆形直管内(或螺旋槽管内)的强制对流传热系数,并把数据整理成准数关系式。

1.6了解影响对流传热系数的因素和强化传热的途径。

2.实验内容:测定不同空气流量下空气和水蒸汽在套管换热器中的进出口温度,求得空气在管内的对流传热系数。

3 基本原理3.1准数关系式对流传热系数是研究传过程及换热性能的一个很重要的参数。

在工业生产和科学研究中经常采用间壁式换热装置来达到物料的冷却和加热目的,这种传热过程是冷热流体通过固体壁面(传热元件)进行的热量交换,由热流体对固体壁面的对流传热、固体壁面的热传导和固体壁面对流传热所组成。

由单位传热速率议程式知,单位时间、单位传热面积所传递的热量为q=K(T-t)而对流传热所传递的热量,对于冷热流体可由牛顿定律表示q=a h·(T-T wl)或q=a·(t w2-t)式中q—传热量,W/℃;a—给热系数,W/㎡;T—热流体温度,℃;t—冷液体温度,℃;T w1、t w2—热冷液体的壁温,℃;下标:c—冷侧面h—热侧由于对流传热过程十分复杂,影响因素极多,目前尚不能通过解析法得到对流传热系数的关系式,它必须由实验加以测定获得各种因素下对流传热系数的定量关系。

为了减少实验工作量,采用因次分析法将有关的影响因素无因次化处理后组成若干个无因次数群,从而获得描述对流传热过程的无因次方块字程。

在此基础上组织实验,并经过数据处理得到相应的关系式,如流体在圆形(光滑)直管中做强制对流传热时传热系数的变化规律可用如下准数关联式表示N u=CR e m P r n=ad/λR e=duρ/µ=dw/AμNμ—努塞尔特准数;Re—雷诺准数;P r—普兰特准数;w—空气的质量流量,㎏/s;d—热管内径,m;A—换热管截面积,㎡;μ—定性温度下空气的粘度,P a·S;λ—定性温度下空气的导热系数,W/(m·℃);a—对流传热系数,W/(㎡·℃);当流体被加热时,n=0.4;被冷却时,n=0.3。

实验7. 空气-蒸汽对流给热系数的测定

实验7. 空气-蒸汽对流给热系数的测定

实验7. 空气-蒸汽对流给热系数的测定一、实验目的1.熟悉传热过程及间壁式换热器的结构,掌握热电阻的测温方法;2.观察蒸汽在水平冷凝管外壁上的冷凝现象,测定对流给热系数h ;3.测定努塞尔数Nu 与雷诺数e R 之间的关系,并确定它们的关联式;4.了解强化传热的途径,分析热交换过程的影响因素。

二、基本原理工业生产中冷流体和热流体常通过固体壁面进行热量交换,此种换热方式称为间壁式传热。

间壁式传热过程是由热流体对固体壁面的对流传热、固体壁面的热传导和固体壁面对冷流体的对流传热过程组成,间壁式传热过程如图2—10所示。

当传热过程达到稳定时,它们有如下关系: 图2—10 间壁式传热过程示意图()()()()112122121122m p m p W W m M mq c t t q c T T h A t t h A T T KA t Φ=-=-=-=-=∆ (2—45) 式中:Φ—传热速率,W ;q m1、q m2 —冷、热流体的质量流量,1kg s -⋅; c p1、c p2 —冷、热流体的比热容,11kJ kg K --⋅⋅;T 1 、T 2—热流体的进出口温度,K ; t 1、t 2 —冷流体的进出口的度,K ;A 1、A 2—冷、热流体侧的对流传热面积,m 2;12,h h —冷、热流体与固体壁面的对流给热系数,21W m K --⋅⋅; ()W m t t -、()W m T T -—冷、热流体与固体壁面的对数平均温度差,K ;K —总传热系数,21W m K --⋅⋅; A —传热面积,m 2;m t ∆—对数平均温度差,K ;热流体与固体壁面的对数平均温差可由下式计算()()()22112211ln W W W W m W T T T T T T T T T T -----=- (2-46)式中:12,W W T T —热流体进出口处热流体侧壁面的温度,K 。

固体壁面与冷流体的对数平均温差可由下式求得()()()22112211ln t t t t t t t t t t W W W W m W -----=- (2-47)式中:12,W W t t —冷流体进出口处冷流体侧壁面的温度,K ; 冷热流体间的对数平均温度差可由下式计算()()12211221ln m T t T t t T t T t ---∆=-- (2—48)在套管式换热器中,由于水蒸气通过套管的环隙,冷空气或水通过内管间,测定对流给热系数时,由式(2—45)可得内管内壁面与冷空气或水的对流给热系数()()112111p W mm c t t h A t t -=- (2—49)实验中,要测定内管的壁温t w1和t w2,冷空气或水的进出口温度t 1和t 2;实验用套管的长度l ,内径d 1,换热面积11A d l π=,冷流体的质量流量及比热容,即可求得对流给热系数h 1。

对流传热系数测定实验报告

对流传热系数测定实验报告

竭诚为您提供优质文档/双击可除对流传热系数测定实验报告篇一:空气—蒸汽对流给热系数测定实验报告及数据、答案空气—蒸汽对流给热系数测定一、实验目的⒈通过对空气—水蒸气光滑套管换热器的实验研究,掌握对流传热系数α1的测定方法,加深对其概念和影响因素的理解。

并应用线性回归分析方法,确定关联式nu=ARempr0.4中常数A、m的值。

⒉通过对管程内部插有螺纹管的空气—水蒸气强化套管换热器的实验研究,测定其准数关联式nu=bRem中常数b、m的值和强化比nu/nu0,了解强化传热的基本理论和基本方式。

二、实验装置本实验设备由两组黄铜管(其中一组为光滑管,另一组为波纹管)组成平行的两组套管换热器,内管为紫铜材质,外管为不锈钢管,两端用不锈钢法兰固定。

空气由旋涡气泵吹出,由旁路调节阀调节,经孔板流量计,由支路控制阀选择不同的支路进入换热器。

管程蒸汽由加热釜发生后自然上升,经支路控制阀选择逆流进入换热器壳程,其冷凝放出热量通过黄铜管壁被传递到管内流动的空气,达到逆流换热的效果。

饱和蒸汽由配套的电加热蒸汽发生器产生。

该实验流程图如图1所示,其主要参数见表1。

表1实验装置结构参数12蒸汽压力空气压力图1空气-水蒸气传热综合实验装置流程图1—光滑套管换热器;2—螺纹管的强化套管换热器;3—蒸汽发生器;4—旋涡气泵;35—旁路调节阀;6—孔板流量计;7、8、9—空气支路控制阀;10、11—蒸汽支路控制阀;12、13—蒸汽放空口;15—放水口;14—液位计;16—加水口;三、实验内容1、光滑管①测定6~8个不同流速下光滑管换热器的对流传热系数α1。

②对α1的实验数据进行线性回归,求关联式nu=ARem 中常数A、m的值。

2、波纹管①测定6~8个不同流速下波纹管换热器的对流传热系数α1。

②对α1的实验数据进行线性回归,求关联式nu=bRem 中常数b、m的值。

四、实验原理1.准数关联影响对流传热的因素很多,根据因次分析得到的对流传热的准数关联为:nu=cRemprngrl式中c、m、n、l为待定参数。

实验五对流传热系数

实验五对流传热系数
• 1.把蒸汽发生器加蒸馏水至恒定水位,然后关闭蒸汽 阀,打开总电源开关,给温控仪设定适当温度 (105~108°C)。
• 2.待蒸汽发生器内温度接近设定温度时,打开蒸汽阀 门至最大,阀门14;使蒸汽进入套管环隙。(空气走 管内,空气不易产生污垢,以清洁;水蒸气走管间, 易排除不凝气体和清洁)
• 3.打开放气阀排除不凝性气体,打开放气阀7; • 4.微开排液阀,以便冷凝水及时排除。一直保持打开
2020/4/9
4
二、基本原理
从上式推倒出管内空气对流传热系数的计算式
i
WC p (t出 t进 ) Stm
Vs C p (t出 t进 )
Stm
所以当传热达到稳定后,用蒸汽温度可计算出
tm,利用仪器测出各数据,就能计算出实测 值i。
2020/4/9
5
二、基本原理
2.准数关联式 对流传热系数是研究传热过程及换热器 性能的一个很重要的参数。这种传热过 程是冷热流体通过固体壁面(传热元件) 进行的热量交换,由热流体对固体壁面 的对流传热、固体壁面的热传导和固体 壁面对冷流体的对流传热所组成。
2020/4/9
6
二、基本原理
• 由传热速率方程式知,单位时间、单位传热面 所传递的热量为

Q=K(T-t)
• 而对流传热所传递的热量,对于冷热流体可由 牛顿定律表示
• Q=h·(T-Tw 不能通过解析法得到对流传热系数的关系式,
它必须由实验加以测定获得。
2020/4/9
实验五 对流传热系数的测定
• 一、实验目的 • 1.学会对流传热系数的测定方法。(换热器的
性能参数,决定换热器的尺寸) • 2.测定空气在圆形直管内(或螺旋槽管内)的强
制对流传热系数,并把数据整理成准数关联式, 以检验通用的对流传热准数关联式。 • 3.了解影响对流传热系数的因素和强化传热的 途径。

实验三+蒸汽─空气对流传热传热系数的测定

实验三+蒸汽─空气对流传热传热系数的测定

实验三 蒸汽─空气对流传热传热系数的测定一、实验目的1. 测定套管式换热器的总传热系数K ;2. 测定圆形直管内传热膜系数α,并学会用实验方法将流体在管内对流及强制对流 时的实验数据整理成包括传热膜系数α的准数方程式;3. 了解并掌握热电偶和电位差计的使用及其温度测量。

二、基本原理1.测定传热系数K根据传热速率方程式:m T KA ∆=φ (1)mT A K ∆=φ(2)式中: φ传热速率,W ; K 总传热系数,W/(m 2·℃);A 传热面积; m T ∆两流体的平均温度差。

实验时,若能测定或确定φ、A 和,则可测定K 。

m T ∆⑴ 实验是测定蒸汽加热空气时的对流传热总传热系数,其中蒸汽通加套管环隙加热内管的空气,具体的流程如下:在不考虑热损失的条件下,有)(122211T T c q r q p −==m m φ (3)式中: q m1— 蒸汽冷凝液的质量,kg/s ; r 1 — 蒸汽冷凝潜热,J/kg ;q m2— 空气的质量流量,kg/s ; c p2 — 空气的定压比热,J/(kg ·K);T 1、T 2— 空气的进出口温度,℃; T W1、T W2— 内管外壁温度与内壁温度,℃。

实验中传热速率φ按空气的吸热速率计算。

其中空气的质量流量由孔板流量计测量其 体积流量后转化为质量流量。

即:q m =t ρq V (4)式中:t ρ—为空气进出口平均温度下的密度,kg/m 3。

q V — 为空气的体积流量,m 3/s 。

本实验中,空气的体积流量由孔板流量计测量并通过压力传感器将其差压数字在显示仪表上显示出。

20℃ 下空气流量由公式(5)计算。

6203.000)(p C q t ∆×=V (5)其中, — 20℃ 下的体积流量,m 0t q V 3/h ;C 0— 孔板流量系数,本实验装置中其值为22.696。

p ∆—孔板两端压差,kPa 。

则实验条件下的空气流量q V (m 3/h)则需按下式计算:2732730t Tq q t t ++×=V V式中:t q V —实验条件(管内平均温度)下的空气流量,m 3/h 。

空气蒸汽对流传热系数的测定实验报告

空气蒸汽对流传热系数的测定实验报告

空气蒸汽对流传热系数的测定实验报告实验目的:测定空气中的蒸汽对流传热系数,了解其在热传导过程中的特性和规律。

实验原理:空气中的热传导有两个主要的途径,即对流传热和辐射传热。

在大气压力下,空气中的蒸汽通常以微小的水滴或颗粒的形式存在。

当热量传递给空气蒸汽颗粒时,其会通过对流传热的方式将热量散发到周围的空气中。

对流传热系数(h)是描述对流传热性能的一个重要参数,通过测量传热流量和温度差,可以计算出空气蒸汽对流传热系数。

实验器材:1. 空气蒸汽发生器:用于产生空气中的蒸汽。

2. 传热试样:具有良好的导热性能的金属试样。

3. 温度测量仪器:如温度计或热电偶,用于测量传热试样和周围环境的温度。

4. 流量计:用于测量蒸汽的流量。

5. 电源和电表:用于供电和测量电能消耗。

实验步骤:1. 将空气蒸汽发生器连接到传热试样,并保持一定的温度差。

2. 打开空气蒸汽发生器和流量计,开始生成空气中的蒸汽,并调整蒸汽流量至稳定。

3. 同时开启温度测量仪器,分别测量传热试样的表面温度和周围环境的温度。

4. 根据传热试样表面温度和周围环境温度的差值,计算出传热速率,即传热流量。

5. 根据蒸汽流量和传热流量,计算得到空气蒸汽的对流传热系数。

实验数据记录与处理:1. 记录传热试样表面温度和周围环境温度的数值。

2. 根据所测得的温度差值,计算出传热速率。

3. 根据蒸汽流量和传热速率的比值,计算得到空气蒸汽的对流传热系数。

实验结果与讨论:根据实验测得的数据,计算出空气蒸汽的对流传热系数,并进行实验结果的分析和讨论,比较不同实验条件下的对流传热系数差异,探究影响因素与对流传热系数的关系。

结论:通过本次实验,测定并计算得到了空气蒸汽的对流传热系数,并对影响因素进行了讨论。

实验结果可以为热传导以及相关工程问题的研究和应用提供参考。

对流传热系数的测定实验报告

对流传热系数的测定实验报告

对流传热系数的测定实验报告对流传热系数的测定实验报告一、引言热传导是物质内部热量传递的一种方式,而对流传热是物质表面与流体之间热量传递的一种方式。

对流传热系数是衡量对流传热能力的重要参数,它与流体性质、流动状态、表面特性等因素密切相关。

本实验旨在通过测定不同流体在不同流动状态下的对流传热系数,探究其变化规律。

二、实验装置和方法实验装置主要包括热传导仪、热电偶、温度计、流量计等。

在实验过程中,我们选择了水和空气作为流体介质,分别进行了静止状态和流动状态下的测定。

三、实验结果与分析1. 静止状态下的测定首先,我们将热传导仪放入水中,使其温度稳定在一定值。

然后,通过热电偶和温度计测定水的表面温度和流体温度。

根据实验数据,我们计算得到了水的对流传热系数。

接着,我们将热传导仪放入空气中,同样进行了温度测定。

通过对比水和空气的对流传热系数,我们发现空气的对流传热系数要远小于水的对流传热系数。

这是因为水的导热性能较好,能够更有效地传递热量。

2. 流动状态下的测定接下来,我们改变了实验装置,使流体产生流动。

通过调节流量计和阀门,我们控制了水的流速,并进行了温度测定。

根据实验数据,我们计算得到了不同流速下的对流传热系数。

通过对比不同流速下的对流传热系数,我们发现随着流速的增加,对流传热系数也随之增加。

这是因为流速的增加会增加流体与表面的接触面积,从而增加热量传递的效率。

四、实验误差分析在实验过程中,由于设备精度和操作技巧等因素的限制,可能会引入一定的误差。

例如,温度测量时由于热电偶的位置不准确或者温度计的示数偏差,都会对最终的结果产生影响。

此外,实验中还存在着一些难以控制的因素,比如流体的湍流程度、表面粗糙度等。

这些因素的变化也会对对流传热系数的测定结果造成一定的影响。

五、实验结论通过本实验的测定,我们得出了以下结论:1. 对流传热系数与流体介质的性质密切相关,导热性能较好的介质对流传热系数较大。

2. 对流传热系数与流体流动状态有关,流速的增加会使对流传热系数增加。

空气对流传热系数的测定实验报告

空气对流传热系数的测定实验报告

一、实验目的1. 了解空气对流传热的基本原理和影响因素。

2. 掌握空气对流传热系数的测定方法。

3. 通过实验验证牛顿冷却定律,并分析其实际应用中的适用性。

4. 掌握传热实验的基本操作和数据处理方法。

二、实验原理对流传热是流体在运动过程中,由于流体各部分之间存在温差而引起的热量传递。

在空气对流传热过程中,热量通过流体运动传递给物体表面,使物体表面温度升高。

牛顿冷却定律是描述对流传热的一种基本定律,其表达式为:\[ Q = hA\Delta T \]其中,\( Q \) 为传热量,\( h \) 为对流传热系数,\( A \) 为传热面积,\( \Delta T \) 为流体与物体表面的温差。

本实验采用牛顿冷却定律法,通过测量空气与物体表面之间的温差,以及空气的流速和温度,计算对流传热系数。

三、实验仪器与材料1. 套管加热器2. 温度计3. 流量计4. 计算器5. 记录本四、实验步骤1. 将套管加热器固定在实验台上,连接好温度计、流量计和电源。

2. 调节流量计,使空气流速稳定。

3. 打开电源,加热套管加热器,使物体表面温度升高。

4. 记录物体表面温度、空气温度和空气流速。

5. 重复步骤3和4,改变空气流速,记录相应的温度和流速数据。

6. 根据牛顿冷却定律,计算不同空气流速下的对流传热系数。

五、实验结果与分析根据实验数据,绘制空气流速与对流传热系数的关系曲线。

结果表明,对流传热系数随空气流速的增加而增大,符合牛顿冷却定律。

六、实验讨论1. 实验结果表明,牛顿冷却定律在实验条件下适用,但在实际应用中,由于流体流动状态复杂,可能存在误差。

2. 影响对流传热系数的因素有:流体流速、流体温度、物体表面粗糙度等。

3. 实验过程中,应注意测量精度,避免误差。

七、结论1. 通过实验验证了牛顿冷却定律在空气对流传热过程中的适用性。

2. 掌握了空气对流传热系数的测定方法。

3. 了解了对流传热的基本原理和影响因素。

八、实验改进建议1. 采用更精确的测量仪器,提高实验精度。

空气蒸汽对流给热系数测定误差分析

空气蒸汽对流给热系数测定误差分析

空气蒸汽对流给热系数测定误差分析
一、实验目的
1.通过对空气一水蒸气光滑套管换热器的实验研究,掌握对流传热系数a1的测定方法,加深对其概念和影响因素的理解。

并应用线性回归分析方法,确定关联式Nu=ARemPr0.4中常数A、m的值。

2.
通过对管程内部插有螺纹管的空气一水蒸气强化套管换热器的实验
研究,测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/NuO,了解强化传热的基本理论和基本方式。

二、实验装置
本实验设备由两组黄铜管(其中一组为光滑管,另一组为波纹管)组成平行的两组套管换热器,内管为紫铜材质,外管为不锈钢管。

两端用不锈钢法兰固定。

空气由旋涡气泵吹出,由旁路调节阀调节,经孔板流量计,由支路控制阀选择不同的支路进入换热器。

管程蒸汽由加热釜发生后自然上升,经支路控制阀选择逆流进入换热器壳程,其冷凝放出热量通过黄铜管壁被传递到管内流动的空气,达到逆流换热的效果。

饱和蒸汽由配套的电加热蒸汽发生器产生。

空气对流传热系数测定误差分析

空气对流传热系数测定误差分析

空气对流传热系数测定误差分析
空气对流传热系数是指物体表面和周围空气之间传热的能力,是热传导和对流传热的综合体现。

测定空气对流传热系数时,可能存在以下误差:
1. 测量温度误差:测量物体表面温度时,温度计的精度和准确性会产生误差,因此需要仔细选择和校准温度计。

2. 流速测量误差:空气对流传热系数的测定通常需要测量空气流动的速度,如风速。

不同的测量方法和设备的精度有所不同,因此需要选择合适的仪器并注意校准问题。

3. 覆盖面积误差:测定空气对流传热系数时,需要确保测试仪器与物体表面的完全接触,避免覆盖面积不均匀或存在间隙的情况。

4. 热辐射误差:空气对流传热系数测定中,物体表面的辐射热会对传热过程产生影响。

在测定过程中,需要使用遮挡板或采取其他措施减小热辐射的影响。

5. 实验环境误差:实验环境的温度、湿度等因素也可能对空气对流传热系数的测定产生一定的影响,因此需要对实验环境进行合理控制和调节。

以上是常见的几种测定空气对流传热系数时可能存在的误差,实验过程中需谨慎处理,采取合理的措施来降低误差的影响,确保测定结果的准确性和可靠性。
