UPS原理与维修知识
UPS的基本组成及工作原理
UPS的基本组成及工作原理
1.1 UPS的基本组成
➢ UPS由输入整流滤波电路、 功率因数校正电路、 蓄电池组、 充电电路、 逆变电路、 静 态开关电路、 控制监测显示及保护电路等组成。
逆变器是UPS电源的核心设备 整流模块为能量变换设备（AC/DC），逆变器也是能量变换设备（DC/AC） 蓄电池为储能设备
• 在UPS电源中逆变器输出正弦电压，必须与备用交流电源正弦电压同频 率和同相位。
锁相环路的组成
• 由鉴相器（PD）、环路低通滤波器LPF、压控振荡器VCO三个主要部件 组成，由图5.12所示 。
2021/8/7
图5-12 锁相环电路组成框图
13
通信电源
2021/8/7
11
静态开关
静态开关的作用
• 静态开关的作用是切断发生故障的电源输出，做到逆变器输出和 市电旁路输出间的无间断切换。
静态开关主电路原理
• 1kVA~2kVA在线式UPS电源，其逆变器输出和交流旁路供电间 切换，大多采用快速继电器作为切换元件，这种瞬间的供电中断 不会影响微型计算机中开关电源的供电，但不能满足通信设备要 求电源不中断的需要
图： 半桥式逆变器主电路
➢开关管V1和V2构成构成一个桥臂及反并联二极管D1和D2构成另一个桥臂， 两个桥臂的中点A和B为输出端，可以通过变压器Tr变压输出，也可以由这两端 直接等压输出。因为电容C1＝C2，容量较大，故其电压，ui是比较稳定的，中
点B的电位基本不变。UB＝1/2Ui，而A点的电位则取决于开关管V1和V2的工作
图5-2 在线式UPS电源的组成框图
➢市电首先经UPS内部滤波器、整流器变为直流电源，再利用PWM方式经逆变
器重新将直流电源变成纯正的高质量的正弦波交流电源，通过这样的变换，市

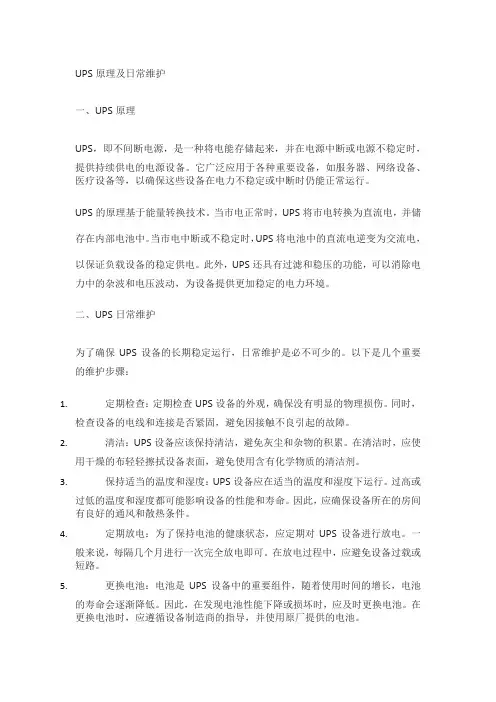

ups原理及日常维护
UPS原理及日常维护一、UPS原理UPS，即不间断电源，是一种将电能存储起来，并在电源中断或电源不稳定时，提供持续供电的电源设备。
它广泛应用于各种重要设备，如服务器、网络设备、医疗设备等，以确保这些设备在电力不稳定或中断时仍能正常运行。
UPS的原理基于能量转换技术。
当市电正常时，UPS将市电转换为直流电，并储存在内部电池中。
当市电中断或不稳定时，UPS将电池中的直流电逆变为交流电，以保证负载设备的稳定供电。
此外，UPS还具有过滤和稳压的功能，可以消除电力中的杂波和电压波动，为设备提供更加稳定的电力环境。
二、UPS日常维护为了确保UPS设备的长期稳定运行，日常维护是必不可少的。
以下是几个重要的维护步骤：1.定期检查：定期检查UPS设备的外观，确保没有明显的物理损伤。
同时，检查设备的电线和连接是否紧固，避免因接触不良引起的故障。
2.清洁：UPS设备应该保持清洁，避免灰尘和杂物的积累。
在清洁时，应使用干燥的布轻轻擦拭设备表面，避免使用含有化学物质的清洁剂。
3.保持适当的温度和湿度：UPS设备应在适当的温度和湿度下运行。
过高或过低的温度和湿度都可能影响设备的性能和寿命。
因此，应确保设备所在的房间有良好的通风和散热条件。
4.定期放电：为了保持电池的健康状态，应定期对UPS设备进行放电。
一般来说，每隔几个月进行一次完全放电即可。
在放电过程中，应避免设备过载或短路。
5.更换电池：电池是UPS设备中的重要组件，随着使用时间的增长，电池的寿命会逐渐降低。
因此，在发现电池性能下降或损坏时，应及时更换电池。
在更换电池时，应遵循设备制造商的指导，并使用原厂提供的电池。
UPS原理及维护
2.不间断电源工作原理
2.1. UPS正常工作条件
交流输入电压持续波动范围不超过 ±10%; 三相负载不平衡度不超过 UPS电源额定电流的 25%; 总相对谐波含量不超过 10%.
2.2. 工作制
UPS输出100%额定电流,可连续工作 ; UPS输出125% 额定电流 ,可工作 1min; UPS输出150% 额定电流 ,可工作 10s;
(4) 动态性能
动态性能是 UPS的水平标志 ,包含非线性负载 能力,可由输出波形畸变 ,如THD等得到.负载突 变,市电急剧变化情况下动态性能由失真及恢 复时间得到 .
(5) 后备时间及使用的电池性能
a. 保证用电设备按操作顺序进行停机 ,(8~15min)
b. 保证用电设备供电连续性 ,以等待备用电源投 入(10~30min)
2.3. UPS正常工作额定值
(1) 输出电压: 稳定运行,偏差不超过额定值的2%; 负载突变,或在转换期间,偏差不超过额定值的8%; 三相不平衡系数(负序分量对正序分量之比)不超过5%; 总波形失真度不超过5%,单相为10%. (2) 输出频率:
偏差不大于额定值的1%; (3) 输出相位:
偏差不大于3电角度; (4) 负载功率因数:
3.2 备用电源模式
当逆变器工作异常时,如温度过高﹑超载﹑输出短路﹑输出电 压异常等,逆变器将自动保护锁机.如此时市电供应正常UPS会 自动将负载无间切换至备用电源
3.3 维护旁路模式
在维修或保养时关机及把所有开关切断,只剩下维护旁 路开关,可使继续经维护旁路开关供应负载,而主机内无 高,压以保障维护时之安全.
但UPS电源的波形是梯形波 ,远不如市电正弦 波好.蓄电池容量小 ,所以UPS供电是短暂的 ,后 续供电得靠柴油发电机组阁简称 BZT)或其他 电源来承担 .柴油发电机组不作为不间断电源 使用,因为柴油发电机组起动需要 1.5s时间,这 期间无法对负载供电 .
ups电源原理和维修技巧
ups电源原理和维修技巧UPS（不间断电源）是一种用于保障电力供应连续性的装置，它在市电供电中断或电压波动时，能够及时切换到备用电源，保证设备的正常工作。
UPS电源的原理和维修技巧对于电力系统的稳定性和设备的保护都至关重要。
本文将介绍UPS电源的工作原理以及维修技巧。
一、UPS电源的工作原理UPS电源的工作原理主要分为直流供电和交流供电两种模式。
1. 直流供电模式：在市电正常供电时，UPS电源会将市电转换为直流电，并同时充电电池组。
直流电经过电流稳压电路和电压稳压电路的处理后，供应给电力设备使用。
电池组作为备用电源，以备电力中断时使用。
2. 交流供电模式：当市电中断时，UPS电源会立即切换到电池供电模式。
电池组的直流电经过电流逆变电路转换为交流电，然后经过电流稳定电路和电压稳定电路，供电给电力设备使用。
电池组供电的时间根据电池容量和电力设备的负荷情况而定。
二、UPS电源的维修技巧UPS电源的维修技巧主要包括故障排除和维护保养两个方面。
1. 故障排除：（1）UPS电源无法启动或显示屏无显示：首先检查市电供电是否正常，如果市电正常但UPS电源仍无法启动，则可能是电源开关故障或电源线路接触不良。
检查电源开关和电源线路，并确保其正常工作和良好连接。
（2）UPS电源报警：UPS电源报警可能是由于电池电量不足、电池老化、电压过高或过低等原因引起的。
根据报警信息查找相应的故障原因，并进行相应的处理。
（3）UPS电源输出电压不稳定：检查电源的电流稳压电路和电压稳压电路，确保其正常工作。
同时，检查电池组是否充电完好，电池电压是否正常，以及电池的连接是否良好。
（4）UPS电源发热过高：过高的温度可能是电源内部元件损坏或电风扇故障导致的。
检查电源内部元件的损坏情况，修复或更换故障元件。
同时，检查电风扇的工作情况，确保其正常运转。
2. 维护保养：（1）定期检查电池组：UPS电源的电池组是保障供电连续性的关键，定期检查电池组的电量和电压，以确保其正常工作。
UPS工作原理
UPS工作原理UPS（不间断电源）工作原理一、概述UPS（Uninterruptible Power Supply）是一种能够提供电力稳定的设备，用于在电源中断或者电压波动时保持电力供应的连续性。
UPS工作原理是通过将电能转换为电池能量，并在电源中断时将电池能量转换回电能，以保持电力供应的连续性。
二、UPS工作原理1. 电池充电阶段：当电源正常供应时，UPS将电能转换为直流电，并用来充电备用电池。
充电过程中，电池将储存电能以备不时之需。
2. 电池供电阶段：当电源中断或者电压波动时，UPS会即将检测到电源状态的变化，并切换至电池供电模式。
在此模式下，UPS会将储存的电能转换回交流电，以供应给连接在其输出端口上的设备。
3. 电源恢复阶段：当电源恢复正常供应时，UPS会自动切换回电网供电模式，并将电能转换为直流电以继续为备用电池充电。
三、UPS工作原理的优势1. 电力稳定性：UPS能够在电源中断或者电压波动时提供稳定的电力供应，确保连接在其输出端口上的设备能够正常运行，避免数据丢失或者设备损坏。
2. 过渡时间短：UPS能够在电源中断时即将切换至电池供电模式，过渡时间非常短，几乎不会对设备造成中断。
3. 自动化操作：UPS具有自动切换功能，能够在电源中断或者恢复时自动切换供电模式，无需人工干预。
4. 储能能力：UPS通过充电备用电池的方式储存电能，能够在电源中断时提供持续的电力供应，确保设备能够正常运行。
5. 保护设备：UPS能够对电压波动、电流浪涌、过载等电力问题进行过滤和稳定，保护连接在其输出端口上的设备免受电力问题的影响。
四、UPS工作原理的应用领域1. 电脑和服务器：UPS常用于保护电脑和服务器，确保在电源中断时能够保存数据并正常关机，避免数据丢失或者设备损坏。
2. 通信设备：UPS可用于保护通信设备，如交换机、路由器、电话系统等，确保通信设备在电源中断时能够继续正常运行。
3. 医疗设备：在医疗领域，UPS常用于保护重要的医疗设备，如心电图仪、监护仪等，以确保在电源中断时能够继续提供稳定的电力供应。
ups电源原理和维修技巧
ups电源原理和维修技巧1. 介绍UPS电源的作用和重要性UPS电源是一种用于保护计算机和其他重要设备免受电力故障和波动影响的设备。
它可以提供稳定的电力，以保持设备的正常运行，并在停电时提供备用电源。
UPS电源在现代社会中起着至关重要的作用，尤其是在需要持续稳定供电的关键行业，如医疗、金融、通信等。
2. UPS电源的工作原理UPS（不间断电源）是一种通过将直流（DC）转换为交流（AC）来提供稳定备用能量的设备。
它通常由三个主要组件组成：整流器、蓄电池和逆变器。
2.1 整流器整流器将交流输入转换为直流输出，并充入蓄电池以供后续使用。
整流器通常采用双向开关模式，可以根据需要从主市区或蓄电池中获取能量。
2.2 蓄电池蓄电池是UPS系统中最重要的组件之一。
它们负责存储能量，并在停电时提供备用能源。
根据应用需求，蓄电池可以使用不同类型，如铅酸、镍镉或锂离子电池。
2.3 逆变器逆变器将储存在蓄电池中的直流能量转换为交流能量，以供设备使用。
逆变器的输出应具有稳定的电压和频率，以确保设备正常运行。
3. UPS电源的维修技巧UPS电源作为保障设备正常运行的重要组成部分，其维护和维修至关重要。
以下是一些常见的UPS维修技巧：3.1 定期检查定期检查UPS系统是确保其正常运行的关键。
检查蓄电池是否有损坏或老化迹象，并确保其连接牢固。
同时，检查整流器和逆变器是否存在过热或其他故障迹象。
3.2 清洁和通风UPS系统应放置在通风良好且干燥无尘的环境中。
定期清洁UPS设备，并确保通风孔不被堵塞。
过热是UPS故障最常见的原因之一，因此要确保良好通风以降低温度。
3.3 定期校准校准是确保UPS输出稳定性和准确性的重要步骤之一。
使用专业工具对输出电压和频率进行校准，并根据需要进行调整。
3.4 储电池的维护蓄电池的维护是保证UPS备用能源可靠性的关键。
定期检查蓄电池的容量和健康状况，并根据需要更换老化或损坏的蓄电池。
3.5 UPS系统故障排除在UPS系统故障时，及时进行故障排除是至关重要的。
UPS电源常见故障分析及维修技巧
UPS 电源常见故障分析及维修技巧摘要：UPS是UninterruptiblePowerSupply的简称，也就是我们常说的UPS 不间断电源。
它是一种含有储能装置、以逆变器为主要组成部分的恒压恒频的电源设备，是通信设备、计算机系统、化工装置DCS、SIS系统等不得断电的系统不可缺少的外围设备之一，它的作用是在外界中断供电的情况下，给计算机等设备提供不间断电源，以免影响通信的中断、化工装置的正常生产。
然而我们在使用UPS电源作为保护其他对象的同时，其UPS电源本身往往也会发生一些故障，如果UPS电源发生了故障，就无法为负载提供电源不间断功能。
因此我们对UPS 电源的常见故障分析处理进行介绍。
关键词：UPS电源；故障；维修1 UPS电源系统运行的要求和工作的原理1.1 UPS電源系统运行的具体要求UPS电源的想要实现正常的运行，就需要并列运行，在运行的具体过程中还需要为蓄电池提供一定的浮电进行充电，对整个系统来提供一个稳定的交流输出，进而实现整个系统的不断电，这是UPS电源最为主要的作用。
UPS电源在进行供电的时候，即使整个系统都处在一个停电的状态，它也可以你变出一个稳恒的交流电就来进行继续的供电，并且这个交流电可以持续供电10个小时以上。
通过将这样的电源作为处理日常事故的重要设备，是非常有必要的，可以为上报提供一定的缓和时间，减少可能会出现的损失和问题。
1.2 UPS电源系统运行的工作原理UPS电源的运行的工作原理就是将电能储存在机组的电池当中，然后在市电中断之后还可以进行继续的供电，进而减少机组出现停电造成损失。
对于机组当中储存的电能来说，一般都是直流电的形式，但是UPS电源因为逆变一般都是交流电的形式，因此在UPS电源的内部还存在着转换器，方便电流的转化和适应。
2 UPS电源常见故障分析及维修方法2.1故障现象一：逆变时有输出，不过电压太高。
根据稳压电源工作原理进行分析发生此类故障现象的主要因素是电源的高压保护电路存在故障亦或市电稳压电路存在故障问题。
UPS不间断电源原理
UPS不间断电源原理UPS（不间断电源）是一种电力设备，主要用于保障在电源中断或异常时，继续向负载供电，以防止因电力波动或中断而导致的数据丢失、设备损坏或生产停工等问题。
本文将介绍UPS的原理和工作方式。
1. UPS的原理UPS的原理主要包括两个方面：电池供电和逆变器供电。
1.1 电池供电UPS通过内置的电池组提供电力，当电源正常时，电池组会被电源充电，以备用。
当电源中断时，电池组会立即发挥作用，向负载提供持续稳定的电力。
电池组的容量大小可以根据负载的需求来确定，一般来说，UPS可以支持数分钟到数小时的运行时间。
1.2 逆变器供电UPS内部还设有一个逆变器，它的作用是将电池组提供的直流电转换成交流电，并输出给负载。
逆变器会自动检测电源状态，一旦检测到电源中断或异常，逆变器会迅速启动并切换到电池供电状态，以保证负载的持续供电。
2. UPS的工作方式UPS的工作方式可以分为三种模式：在线模式、备用模式和在线交互式模式。
2.1 在线模式在线模式是指UPS在电源正常时，直接将电源供电给负载，并同时通过电源充电电池组。
在这种模式下，UPS提供了高度的电气隔离和稳定的输出电流，能够有效应对电力问题。
2.2 备用模式备用模式是指UPS在电源正常时，通过电源充电电池组。
当电源中断时，逆变器会立即启动并将电池组的直流电转换成交流电，供给负载使用。
与在线模式相比，备用模式的切换时间稍长，但仍能提供持续稳定的电力。
2.3 在线交互式模式在线交互式模式是在线模式和备用模式的结合，UPS会根据电源的质量和负载的特点动态地切换工作模式。
当电源质量良好时，UPS会直接将电源供给负载，并同时将多余的电能用于充电电池组。
当电源质量下降或中断时，UPS会立即切换到备用模式，以保障负载的持续供电。
3. UPS的应用领域UPS广泛应用于各个领域，特别是对于需要稳定和可靠电力供应的行业。
以下是几个典型的应用领域：3.1 电脑和服务器UPS可以保护电脑和服务器不受电源异常的影响，避免数据丢失和设备损坏。
UPS的工作原理
UPS的工作原理UPS（不间断电源）的工作原理是通过将交流电转换为直流电，并将其存储在电池中，以便在停电或电压波动时提供电力供应。
下面将详细介绍UPS的工作原理。
1. 输入电路：UPS的输入电路连接到电网或发电机，用于接收来自外部电源的交流电。
输入电路通常包括过滤器、稳压器和绕组等组件，以确保输入电源的稳定性和纯净性。
2. 整流器：输入电路将交流电转换为直流电，通过整流器实现。
整流器通常采用整流二极管或可控硅等器件，将交流电转换为直流电，并将其传送到后续的电池充电器和逆变器。
3. 电池充电器：UPS中的电池充电器将直流电能传送到连接的电池组，以便将电能存储在电池中。
充电器通常具有恒定电流和恒定电压的充电模式，以确保电池在充电过程中的安全性和有效性。
4. 逆变器：当输入电源中断或电压波动时，UPS的逆变器开始工作。
逆变器将存储在电池中的直流电能转换为交流电，以供应给与UPS连接的负载设备。
逆变器通常采用高频开关电源技术，以提供高效率和稳定的交流电。
5. 静态切换器：UPS中的静态切换器用于在输入电源中断时实现无间断的电源切换。
当输入电源中断时，静态切换器会迅速将负载从输入电源切换到逆变器输出，以确保负载设备的连续供电。
6. 控制系统：UPS的控制系统负责监测输入电源的状态、电池电量和负载需求，并根据需要控制整流器、逆变器和静态切换器的工作。
控制系统还可以提供故障诊断和报警功能，以确保UPS的正常运行和及时维护。
7. 输出电路：UPS的输出电路将逆变器输出的交流电供应给连接的负载设备。
输出电路通常包括过滤器、稳压器和绕组等组件，以确保输出电源的稳定性和纯净性。
总结：UPS的工作原理是通过整流器将输入的交流电转换为直流电，并将其存储在电池中。
当输入电源中断或电压波动时，逆变器将存储在电池中的直流电转换为交流电，以供应给负载设备。
静态切换器实现了无间断的电源切换，控制系统监测和控制UPS的工作状态。
通过这些组件的协调工作，UPS能够提供稳定可靠的电力供应，保护负载设备免受电力故障的影响。
ups电源的运行与维护方法
ups电源的运行与维护方法UPS电源是一种为电子设备提供稳定电力的装置，它可以在电网供电异常或停电时提供备用电源，保护设备免受电力波动和突变的影响。
为了确保UPS电源的正常运行和延长其使用寿命，我们需要了解其运行原理和维护方法。
一、UPS电源的运行原理UPS电源主要由整流器、蓄电池和逆变器三部分组成。
当电网供电正常时，整流器将交流电转换为直流电，并用于为蓄电池充电；同时，逆变器将直流电转换为交流电，供给电子设备使用。
当电网供电异常或停电时，蓄电池会自动接管供电，通过逆变器将蓄电池的直流电转换为交流电，以保证设备的正常运行。
二、UPS电源的维护方法1. 定期检查UPS电源的工作状态：每隔一段时间，我们应该检查UPS电源的工作状态，包括输入电压、输出电压、电池电压等，以确保其正常运行。
可以通过UPS电源的显示屏或管理软件来查看这些参数。
2. 定期清洁UPS电源：UPS电源通常放置在相对封闭的环境中，容易积累灰尘和污垢。
因此，定期清洁UPS电源是必要的，可以使用干布或吹风机除尘，注意不要使用含有腐蚀性物质的清洁剂。
3. 定期检查和更换电池：UPS电源的蓄电池是其重要组成部分，定期检查和更换电池是保证UPS电源正常运行的关键。
一般建议每隔一到两年更换电池，以确保其容量和性能。
4. 避免过载使用UPS电源：UPS电源有一定的输出功率限制，过载使用会导致其过热甚至损坏。
因此，在使用UPS电源时，要根据设备的功耗合理配置，避免超过其额定功率。
5. 定期进行UPS电源的功能测试：定期进行UPS电源的功能测试是判断其工作状态的有效手段。
可以通过断开电网供电的方式，观察UPS电源是否能够正常切换到备用电源供电。
6. 注意UPS电源的环境温度：UPS电源的工作环境温度一般应在0℃-40℃之间，过高或过低的温度都会影响其性能和寿命。
因此，我们应该确保UPS电源放置在通风良好、温度适宜的环境中。
7. 定期备份UPS电源的配置文件和日志：UPS电源通常具有配置文件和日志记录功能，定期备份这些文件是防止数据丢失和故障排查的必要步骤。
UPS的工作原理及日常维护
UPS 的工作原理及日常维护摘要：本文就电子设备供电中广泛使用的UPS不间断电源的工作原理作简要描述，并对其日常维护经验进行总结。
关键词：UPS 原理整流器逆变器电池静态旁路0引言UPS是安装在关键性负载和电源之间的接口，它的作用是：在市电故障时不间断的向负载提供电能；为负载提供所需的优质纯净电源，包括限制电压失真和维持频率稳定；将高频干扰、负载冲击电流、谐波、电源上的浪涌、频率波动等电网干扰阻挡在负载之前，保护负载不受上游市电干扰，同时负载又不干扰市电，起到隔离作用；它被广泛应用于各类重要的用电部门，如机场、医院、银行等行业的一些重要用电设备的供电。
UPS不间断电源设备由两部分构成：主机和蓄电池组。
根据主机内逆变器的工作状态可分为：后备式、在线互动式及在线双变换式。
UPS电源所用的蓄电池大多是免维护密封铅酸电池，下面我就以梅兰日兰Galaxy PW 系列UPS为例，简单介绍这种UPS的原理、日常维护。
1工作原理1.1原理框图D1.2单元电路组成1).A整流－充电器一般由可控硅格林茨桥式整流电路组成。
它将主电源输入的交流电变换成直流电，供给电池组充电及逆变器的输入，大多采用 6脉冲或12脉冲整流器。
2).B逆变器由IGBT(绝缘栅型双极晶体管)逆变功率电路和相应的控制电路组成。
它将整流－充电器输入的直流电变换为正弦交流电供给负载。
3).C旁路静态开关由反向并联的可控硅功率电路和相应的控制电路组成。
它实现负载在逆变器与旁路电源之间的不间断切换。
4).D电池电路由可充电的电池组组成。
将直流能量贮存在电池组中，当主电源停电或超限时，向逆变器电路释放能量，以对负载进行后备式的供电。
1.3基本工作模式1）. 正常运行方式由市电提供给负载电力，并经过整流/充电器和逆变器的双重转换（AC-DC-AC），双变换模式因此而得名。
整流器/充电器对电池进行浮充电以保持电池处于满充状态2). 电池后备运行方式当交流输入电压超出UPS允许的容限范围、市电中断或整流器故障时，逆变器和电池无间断地投入，继续为负载供电。
ups知识点大全
UPS知识点大全UPS（不间断电源）是一种用于保障电力系统连续稳定供电的设备。
它在电网供电出现故障或中断时，能够自动地提供备用电源，以保证设备的正常运行。
UPS在现代社会中扮演着重要角色，因此了解UPS的知识点对于维护电力系统的稳定运行至关重要。
本文将介绍UPS的基本原理、分类、工作方式以及一些常见问题的解决方法。
一、UPS的基本原理UPS的基本原理是将交流电转换为直流电，然后再将直流电转换为交流电。
具体而言，UPS的工作流程如下：1.输入电源：UPS将外部电源连接到输入端口，以供电给整个系统。
2.整流器：输入电源经过整流器，将交流电转换为直流电，并用于直流电池的充电。
3.电池：直流电池负责存储电能，以备不时之需。
4.逆变器：当输入电源中断时，逆变器将直流电池中的电能转换为交流电，以供给输出设备使用。
5.输出端口：UPS将转换后的交流电输出到输出端口，以供连接设备使用。
二、UPS的分类根据UPS的用途和性能，可以将其分为多种不同类型。
下面是几种常见的UPS 分类：1.离线式UPS（Standby UPS）：离线式UPS只有在输入电源中断时才会启动，平时工作时是将输入电源直接传递给输出设备。
该类型UPS成本较低，但响应时间较长，适用于一些对电源切换时间要求不高的设备。
2.在线式UPS（Online UPS）：在线式UPS会将输入电源先转换为直流电，然后再将其转换为输出设备所需的交流电。
因此，即使在输入电源中断时，输出设备也能够持续供电。
在线式UPS响应时间较短，适用于对电源切换时间要求较高的设备。
3.线交互式UPS（Line Interactive UPS）：线交互式UPS是介于离线式UPS和在线式UPS之间的一种类型。
它通过自动调节输入电压来保持稳定的输出电压，并在电源中断时启动备用电源。
这种类型的UPS成本适中，并具有较快的响应时间。
三、UPS的工作方式UPS可以通过不同的工作方式来满足不同的需求。
UPS的原理及常见故障处理
第11页/共26页
page 10
• 电池后备运行方式
• 市电停电或超限、电 池放电工作方式：当 交流输入电压超出 UPS允许的容限范围 或市电中断时，逆变 器和电池无间断地投 入，继续为负载供电 。UPS将持续运行直 到电池放电时间终止 ，或在市电恢复正常 时回到正常运行方式 。
第12页/共26页
2.当UPS显示屏显示“电池低电压停机预报警”时
这是由于市电停电后蓄电池放电,说明蓄电池即将放尽,此时值班人员通知系统 管理员及时保存数据并将负载系统正常退出。
3.当UPS显示屏显示“UPS内部故障，充电器故障，通知维修” 时
当UPS显示屏显示该告警信息时，一般来说是由于输入电源相序错误造成，如 果有此告警，说明一定是相序错误造成，否则可能是整流器充电器故障，相序 错误一般会造成UPS两相输入保险的熔断，更换保险调整相序即可排除故障， 若是整流器充电器故障则很有可能需要更换整流模块和直流电容才能排除故障。 总之遇到此类故障通知供应商维修人员，由厂家派维修人员来解决。
page 5
第6页/共26页
1. UPS的基础知识
UPS的基本组成
如如如如如
如如如如如如如
监控PC机
(10)
(13)
如如 如
(7)
(14)
modem 如
(5)
维修旁路
如如 如如
如如如如如如如如 如如如如如如
市电 电网
(15)
输入配电 和保护开
关
FAH
(12)
滤波 器选
件
(4)
(6)
(8)
如如如 如如如
> 这些置于UPS内的装置在维护期间隔离各种组件； > 电池短路器 提 供 电池过放电保护 、 保护整流 器 /充电器和逆变器免
ups电源原理和维修技巧
ups电源原理和维修技巧
UPS(不间断电源)的原理是通过将电能转换为其他形式的能量储
存起来，以便在主电源断电时能够提供临时的电力供应。
其主要原理
包括：
1. 蓄电池供电原理：UPS主要通过蓄电池储存电能，在主电源正常时，蓄电池通过充电器进行充电；当主电源断电时，蓄电池释放电能，通过逆变器将直流电转换为交流电，供应给连接的设备。
2. 逆变器工作原理：UPS的逆变器将直流电源转换为交流电源。
在主电源正常时，逆变器不工作，将主电源以原始形式供给设备；当
主电源断电时，逆变器开始工作，将蓄电池直流电转换为交流电供给
设备。
UPS的维修技巧主要包括以下几点：
1. 确定故障类型：检查UPS的状态指示灯，查看是否有异常，
同时注意是否有报警声音。
根据问题的具体表现，可以确定故障类型，比如是电池电量不足、逆变器故障等。
2. 检查电源连接：检查UPS与电源之间的连接是否松动或破损，确保设备正常供电。
3. 检查电池状态：检查蓄电池组的电压是否正常，是否需要更
换电池。
4. 检查逆变器：通过电压表等测量仪器，检查逆变器的输出电
压是否稳定，是否达到设定值。
5. 清洁和维护：定期清洁UPS设备，尤其是内部散热器和风扇。
同时定期检查设备的散热系统，确保正常运行。
6. 找到并解决故障：根据问题的具体表现和检查结果，找到故
障的原因，并采取相应的措施进行修复。
如有需要，可以联系专业的UPS维修技术人员进行更进一步的维修。
UPS原理与常见故障分析
电 力 科 技
Ｕ Ｐ Ｓ原理 与常 见故 障分析
时 鹏
（ 沈阳地铁 集团有 限公 司运营分公 司， 辽宁 沈 阳 １ １ ０ ０ ０ ０ ） 摘 要： 文章从 Ｕ Ｐ Ｓ 概念入手 ， 详细分析 了其原理以及常见故障的处理方法。通过文章的分析 ， 希望能够对相 关工作提供指导依
源。
检查 Ｕ Ｐ Ｓ 输入 电压是否符合 规格要求 。 Ｕ Ｐ Ｓ 未报故障， 但输出无电压。原因可能为旁路开关未闭合。处理 方法 ： 闭合旁 路开关 。 开机键按下后 ， Ｕ Ｐ Ｓ 不能启 动。 原 因可能 为 ： 按开机键 时间太短 ； 负 载过 载 ； 告 警继 电器 接 口短路 ， 线接触 不 良。处 理方法 ： 持 续按 开机键 １ 秒钟以上； 去掉所有负载， 重新开机。
据。
关键词： Ｕ Ｐ Ｓ ； 原理 ； 故 障分 析
１ Ｕ Ｐ Ｓ原 理
１ ． １ Ｕ Ｐ Ｓ 概 念
Ｕ Ｐ Ｓ即 不 间 断 电 源 ， 是英语“ Ｕ ｎ ｉ ｎ ｔ ｅ ｒ ｍｐ ｔ ｉ ｂ ｌ ｅ Ｐ ｏ ｗ ｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ ” 的 缩 写，它可以保障计算机系统或者其他电力设备在停电之后继续工作一 段时间 ， 防止突然断电而影响正常工作。Ｕ Ｐ Ｓ 的另—个重要作用是消除 市电上的电涌、 瞬间高电压 、 瞬间低电压、 电线噪声和频率偏移等“ 电源 污染” ， 改善电源质量 ， 为计算机系统或电力设备提供高质量的稳定 电
１ ． ２ Ｕ Ｐ Ｓ 的基本原理 从基 本应用原 理上讲 ， Ｕ Ｐ Ｓ 是一种 含有储 能装置 ， 以逆变器 为主要 元件 ， 稳压 稳频输 出的 电源保护设 备 。它 主要 由整流器 、 逆 变器 和静态 开关 、 蓄 电池等几部分组 成 。Ｕ Ｐ Ｓ 的发展经 历 了初期 的旋转 型 、 ６ ０ 年代 可控硅静止型、 ８ ０ 年代巨型功率晶体管（ ｕ Ｒ ） 静止型， 到了 ９ ０ 年代绝缘 栅双极晶体管（ Ｉ Ｇ Ｂ Ｔ ） 制成的 Ｕ Ｐ Ｓ ， 其技术陆能在不断提高 ， 在当今各类 更 换电池 。 电源 系统 中的地位 和重要性也 在逐步提 高 ， 应 用 已经 具有普 遍性 。图 １ Ｌ Ｃ Ｄ “ 充电器故 障” 。 可能原 因 ： 充 电器故 障。 处理方法 ： 与经销商联 为系统 框图及其模 块组成 图。 系更换雌 修 充电器 。 电池放电时间低于标准时间。可能原因： 电池没有充饱 ； 电池容量 已耗损 。处理方法 ： 市 电正常时给 电池充 电 ２ ４ 小时 以上 ， 重 新测试 放电 时间 ； 需更换 电池请 联系经 销商 。 蜂鸣器 长鸣 ， 故障指示 灯亮 ， Ｌ Ｃ Ｄ显示 “ 机 内过热 ” 。 可能原 因 ： 机内 过热 。处理方法 ： 检 查有无风从 机 内吹 出 ； 移 开阻碍风道 的杂物 ， 或 增大 与墙壁之间的距离； 等待 １ ０ 分钟让 Ｕ Ｐ Ｓ 冷却 ， 然后重新启动。 ２ ＿ ２ Ｕ Ｐ Ｓ的报警 状态 Ｕ Ｐ Ｓ 出现以下故障时， 会报警发出警告。 主输入 电压超 限或消失 。 正常状 态下 ， 主输入 电压应为 １ ７ ６ Ｖ ～ ２ ６ ４ Ｖ 之间 。输入 电压超越此 范围 Ｕ Ｐ Ｓ 将 报警 ， 并且 整流 器将不再 工作 ， 电池 投入运行 ， Ｕ Ｐ Ｓ 仍处于逆变 状态 。电池 耗到 阈值 电压时 Ｕ Ｐ Ｓ 停止 逆变 ， 将转 到旁路输 出状 态。 旁路 电压超 限或 消失 。正常 状态下 ， 旁 路 电压应在 １ ８ ４ Ｖ － ２ ５ ３ Ｖ之 图 １ 系统 框 图 及 其 模 块 组 成 间， 超 出此 范围 Ｕ Ｐ Ｓ 将 报警 ， 并不再 跟踪 旁路 ， 同时 ， 逆变 出现问题 时也 Ｕ Ｐ Ｓ 在 市 电供 电时 ， 系统 输 出无 干扰工频 交流 电 。当市 电掉 电时 ， 不再往旁 路转换 。 Ｕ Ｐ Ｓ 系统 由蓄电池通过 逆变供 电 ， 输 出工频交流 电。Ｕ Ｐ Ｓ 除 了由整流模 散热器或变压器过温。 超温时， 逆变器停止工作， Ｕ Ｐ Ｓ 转旁路输出。 块、 逆变器、 蓄电池、 静态开关等部件外， 还有间接向负载提供市电（ 备用 电池 电压低 （ 每２ ０ ０ 小 时 自检一 次 ） 。电池 自检 不通 过 时 ， Ｂ Ｅ Ｔ — 电源 ） 的旁路装置 。 Ｔ Ｅ Ｒ Ｙ红灯亮 ， 并报警 。但 只要 电池不低 于阈值 电压 ， 当交 流 电消失 时 ， １ ． ３ Ｕ Ｐ Ｓ 分类 电池仍然工作， Ｕ Ｐ Ｓ 仍然处于逆变状态。 以现有 的技术水平 ， 常 见的 Ｕ Ｐ Ｓ 电源有如下几 类 。 直 流 电压故 障。如整流器有 故障 ， 整流后 的 电压超 出 阈值 。 后备式 Ｕ Ｐ Ｓ ， 特点是结构简单、 价格便宜 、 噪声低 ， 但绝大部分 时 输 出过载 。 输 出达 到额定 电流＋ １ Ａ 一 １ ． ２ 额定 电流时 ， Ｕ Ｐ Ｓ 坚持 １ ０ 分 间， 负载得到 的是 稍加稳压 处理过 的“ 低 质量 ” 正弦波 电源。 钟后停止逆变， 转旁路运行。 当超载解除时， Ｕ Ｐ Ｓ自动转回逆变输出。 当 在线互 动式 Ｕ Ｐ Ｓ ， 特｜ 是市 电供 电正常时 ， 负 载得到 的是一路 稳压 输 出达到 １ ． ２ 额定 负载 ＋ Ｉ Ａ 一 １ ． ５额定负 载时 ， Ｕ Ｐ Ｓ 坚持 １ 分 钟后 停 止逆 精度很差 的市电 电源 ； 市 电不正常 时 ， 逆 变器 电器模块 将从原来 的充 变 ， 转旁 路运行 。当超 载解除 时 ， Ｕ Ｐ Ｓ自动转 回逆变输 出。 电工作方 式转入 逆变３ ２ ４ ￣ － Ｊ Ｙ 式 。这时 由蓄 电池 提供直 流能量 ， 经 逆变 、 电池在 向负 载供 电。 正弦波脉宽 调制 向负载 送 出稳定 的正弦波交 变电源 。 ２ ． ３ Ｕ Ｓ 在使用 中应 注意 的几 点 Ｐ 三端式 Ｕ Ｐ Ｓ ， 特点是 双磁分 路结构 ， 每个初级绕 组 并接 电容可 与每一 个磁 路组 成 Ｌ ｃ谐振 回路 ， 当达到 谐振 不要在整 流器未将直 流 电压 升到额 定值时 闭合直 流开关 （ 电池 开 点时 ， 构成 饱和 电感 ， 使次级 工作 于饱和 区 ， 若 初级输 入 电压变化 时 ， 次 关 ） 。 级输 出电雁 叵定不变 ， 实 现了稳压 的 目的 。 有些机型有旁路 总 输入开关 ，在正常工作状态与维修旁路之间切 双变换 在线式 Ｕ Ｐ Ｓ ， 特点是 克服 了市 电质 量差对 其 胜能 的影 响 ， 市 换时， 应将该开关始终保持闭合状态， 否则系统会失电。 电中断时， 负载不会发生电源瞬时中断。 Ｕ Ｐ Ｓ 在旁路输出状态时， 不能对旁路的各个部分进行操作， 否则系 Ｄ ｅ ｈ ａ 变换型 Ｕ Ｐ Ｓ ， 特点是成功地将串联交流稳压控制技术与脉宽 统 会失 电。 即对旁 路各个部 分的操作一 定要在 Ｕ Ｐ Ｓ 在逆 变输 出状态 下 。 调制技术相 结合 ， 共有 四条供 电通 道向用户 的负载供 电。 ３结束语 ２ Ｕ Ｐ Ｓ 常见故 障分析 随着 Ｕ Ｐ Ｓ 应用 的 日益普 遍 ， 作 为维护 技术 人员很 有必 要 了解 Ｕ Ｐ Ｓ ２ ． １ Ｕ Ｐ Ｓ 常见故 障和处理方 法 的原理 和常见 的故障处理 方法 ，这样既 能更好 的维护设 备 ，降 低故 障 Ｕ Ｐ Ｓ 一般陛能比较稳定 ， 故障率较低。但是在长期使用时， 我们仍 率 ，又提高 了应 对突发故 障的能力 ， 更 好 的保 障 Ｕ Ｐ Ｓ 供 电设 备稳定 运 会遇 到一 些故 障 ， 下 面就一 些常 见 的问题 ， 我 们 分析其 故 障原 因 ， 总 结 行 。 出一些 常用 的处理 方法 。 参考文献 市 电开关置 于“ Ｏ Ｎ ” ， 面板元 显示 ， 系统不 自检。 原因可能 为 ： 输 入电 【 １ ］ 李宏武． Ｕ Ｐ Ｓ 故障 分析ｌ Ｊ １ ． 自动化 应用 ， ２ ０ １ ２ （ ７ ） ． 压未接入或缺 ｕ相； 输入电压过低； 输入零线故障。 处理方法 ： 用电压表
ups的工作原理
ups的工作原理
UPS（不间断电源）的工作原理是通过将电能转化为其他形式进行储存，并在电力供应中断时提供可靠的电力支持。
具体而言，UPS的工作原理可以分为以下几个步骤：
1. 储能：UPS通过将交流电能输入转化为直流电能来充电，并将电能储存于内置的蓄电池中。
这样可以使UPS在电力供应正常时保持电池充电状态，以备用电。
2. 逆变：当电力供应发生中断或电压异常时，UPS立即将蓄电池电能转化为交流电能，并通过逆变器将直流电能转换为需要的交流电输出。
逆变器在此过程中可以提供稳定的电压和频率。
3. 切换：当电力供应恢复正常时，UPS会自动切换回电网电力供应，同时继续对电池充电，为后续可能的电力中断做好准备。
4. 电力过滤：UPS内部还配备了电力过滤器，用于消除电网中存在的电压波动、干扰和噪音。
这样可以保证UPS提供的电力质量稳定、纯净。
通过以上的工作原理，UPS能够在电网电力中断时提供即时而可靠的电力支持，对于需要稳定电力供应的设备和系统起到了重要的作用。
UPS维修和维修案例
一、什么是UPSUPS是不间断电源(uninterruptible power system)的英文简称,是能够提供持续、稳定、不间断的电源供应的重要外部设备。
UPS按工作原理分成后备式、在线式与在线互动式三大类。
UPS顾名思义，它就是一台这样的机器，它在市电停止供应的时候，能保持一段供电时间，使人们有时间存盘，再从容地关闭机器。
SANTAK500型UPS电源图纸二、UPS工作原理A.后备式UPS的工作特性当输入电源的电压、频率满足输入指标时，由市电逆变供电转换控制电路输出三路信号，其中一路信号控制由电磁继电器构成的单刀双掷开关接通市电供电（这条线路就是交流旁路），此时负载直接由市电供电；第二路控制信号送到面板显示电路，用来显示市电的供电状态；第三路控制信号送至逆变器，以切断逆变电路；同时，市电还经过降压、整流，再经由充电电路给蓄电池充电。
当市电因意外而中断时，市电逆变供电转换控制电路输出信号会发生变化，蓄电池内的直流电源会经过逆变器的作用而转变为交流电源，经输出变压器升压后，向负载提供220V的交流电。
不过，由电磁继电器控制单刀双掷开关从市电供电状态切换到逆变器供电时有一小段时间间隔，在此期间电流供应会发生中断；不过，像计算机这样的用电设备由于主机电源内有滤波电容的存在，因此当断电的瞬间滤波电容所储存的电能可以维持计算机继续工作至少8-10ms，而电磁继电器的切换时间一般只有2-4ms，所以不会发生因计算机重新启动而引发数据丢失的情况；但是，如果用电设备要求断电时间不得超过4ms，则必须选用以双向可控硅作切换元件的UPS或在线式UPS。
一般说来，后备式UPS具有运行效率高、噪音低、价格较低等优点，常见的小型后备式UPS可向满负载提供的供电时间一般在12-15分钟。
B.在线式UPS的工作特征在线式UPS结构较复杂，但性能完善，能解决所有电源问题。
如四通PS系列，其显著特点是能够持续零中断地输出纯净正弦波交流电能够解决尖峰、浪涌、频率漂移等全部的电源问题；由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中。
易事特EA900系列UPS原理和维修
易事特EA900系列UPS原理和维修1.EA900系列UPS的工作原理EA900系列UPS采用双变换在线技术，其工作原理主要包括三个步骤：整流、变流和逆变。
（1）整流：将输入交流电源转换为直流电源，并通过电池充电以备用。
（2）变流：将直流电源转换为高频交流电源，通过高频变压器输出给负载。
（3）逆变：将高频交流电源通过逆变电路转换为纯正弦波交流电源，供应给负载，同时通过PID控制电压和频率。
EA900系列UPS还配备了过压、欠压、过载和短路保护功能，能够有效保护负载设备不受电力波动的影响。
2.常见故障和维修方法（1）电池寿命过短：电池的寿命受到电池自身质量和使用环境的影响。
如果电池未能正常工作，可能需要更换电池。
在更换电池时，应注意选择与UPS适配的电池，并按照说明书正确连接电池。
（2）输出电压不稳定：如果输出电压不稳定，可能是负载过大或UPS自身故障引起的。
首先检查负载是否过大，如过大应及时降低负载。
如果负载正常，可以通过检查电池连接是否松动、输出电路是否短路等来查找故障原因。
（4）报警声响：UPS报警声响可能由于输出过载、电池电量低或输入电压异常等原因引起。
首先检查输出负载是否过载，如过载应及时降低负载。
如果负载正常，可以检查电池电量是否低，如果是可以及时充电。
如果以上都正常，可以检查输入电源是否异常，如异常应及时处理。
在维修UPS时应注意安全工作：在开机前断开电源，戴绝缘手套和眼镜，避免触摸裸露的导线或接触高压部件。
总结：本文介绍了易事特EA900系列UPS的工作原理和一些常见的维修方法。
在维修UPS时应遵循正确的操作步骤，并注意安全工作，以确保维修工作能够顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：不间断供电电源(UPS)是一种高可靠性的电子电源设备，但是依然会存在UPS出现故障的情况，针对此类情况，本文实例列举了品牌故障以及实例解决办法。
1山特UPS-500故障现象1:逆变输出正常,市电输入时UPS无输出。
故障分析:逆变输出正常,使用市电时无输出,故障主要存在于市电电压检测电路和市电/逆变继电器转换电路。
由于这个继电器转换电路简单,故首先检查此部分电路。
人为使该继电器动作,发现市电转换正常,说明故障在市电电压检测电路。
此部分相关电路如图1所示。
从此图可以看出,当市电输入电压为220V时,经变压整流得到一个约为+30V 的市电输入检测信号电压,该电压高低与市电输入电压成正比。
此电压经R60、R59、C25滤波后,得到一个+2.4V的直流电平信号,该信号分别送到U5的7脚和U6的4脚。
由-5V经R54、RP5分压得到的1.6V接至U5的6脚。
此时U5的1脚、U6的2脚都输出+12V的高电位,使后续电路中的继电器不工作,市电的输入与输出保持连通状态。
当市电电压低至170V以下时,U5的第7脚电位降至1.5V 以下,低于第6脚的电位,第1脚输出低电位,使后续电路中继电器动作,切断市电通路,UPS转为逆变输出;当电压高于260V时,U6的第2脚输出低电位,后续电路中的继电器动作,切断市电通路,UPS转为逆变输出。
现测U5(LM339)的1脚电位为6V,正常为0V,测2脚为0V,6脚和5脚电位正常,7脚电位为4V,正常时为2.4V,而测市电输入正常,30V检测电平信号正常,说明故障是由于市电检测电路损坏引起。
根据上述市电检测电路的工作原理可知,引起U57脚电位升高的原因有两种:①30V检测电平升高;②U5或外围损坏。
首先测R59上端电位2.7V正常,说明故障是由于U5或外围元件损坏引起。
断电查U5外围元件均正常,重新加电测U5的1脚和U6的2脚电压发现1脚为0V,2脚为6V,据此基本可断定U5损坏,更换U5故障排除。
故障现象2:逆变无输出,市电输入不稳压,指示灯不亮,无告警声。
故障分析:根据故障现象,应首先检查辅助电源。
本机辅助电源电压为+24V、+12V、+5V。
辅助电源电路如图2所示。
从此图可以看出,+24V是继电器线圈工作电源,+12V是整机控制辅助电源,+5V是整机的控制电源。
当缺少+12V或+24V时,所有继电器都不会吸合。
本例在市电输入状态下,测蓄电池两端电压为+26V,说明LM317正常,再测LM7812输入端电压为+24V,但输出端电压为0,说明LM7812损坏,更换LM7812整机恢复正常。
据有关资料介绍,当整机缺少+12V电压时,故障现象为UPS没有任何反应,处于“死机”状态。
但在修复此故障后,又换上坏的LM7812开机,现象为:市电供电时,有不稳压的交流输出(输出电压比输入电压高);逆变无输出,此时指示灯不亮,没有告警声。
可以认为,整机既然没有+12V电压,那么+5V电压也就没有。
缺少+12V和+5V两组电压后,逆变电路也就无电压输出,指示灯也不亮,没有告警声。
但由于继电器的常闭接点把市电输入与输出构成回路,故输出的是未经稳压的交流电压。
故障现象3:市电正常时有输出,若突然停电,UPS刚进入逆变状态,蜂鸣器长鸣,随即UPS输出截止。
故障分析:因在市电正常时UPS工作正常,而在市电突然停电时UPS能进入逆变状态,只是维持逆变时间短,说明UPS的整流、逆变和切换部分无故障,此种故障现象一般是由于蓄电池容量不足所致。
测蓄电池电压为20V,低于放电终了极限值。
空载情况下,接入市电,打开开关,绿色指示灯亮。
断开蓄电池与主机的连线,测连线两端电压为0V,说明充电电路没工作。
因充电电路不工作,使蓄电池长期得不到充电,而处于“亏电”状态,导致逆变时间短。
此UPS的充电电路是通过U8(LM317)输出一个可调整的电压经VD18为蓄电池浮充电的。
首先测B1输出端电压为33V正常,测R103对地电压为0V,查U8外围元件正常,说明U8(LM317)损坏。
更换U8,充电电压为27V,UPS恢复正常。
故障现象4:不论接通市电与否,开启UPS时,既无市电输出又无逆变器输出,红灯常亮,蜂鸣器常鸣。
故障分析:从故障现象看,不是输出过电流而使过电流保护组件动作,就是蓄电池端电压过低。
测蓄电池电压、电阻分压器中点电压、电压比较器电压、脉宽调制组件的电压,比较正常值后可以证明不是输出过电流,而是蓄电池电压过低。
从测量结果分析,由于蓄电池电压下降,比较器输出为0V,从而造成逆变器工作指示灯停止闪烁,蜂鸣器常鸣。
另外,零电平使逆变器停止工作,检查蓄电池电压仅为5V左右(空载),初步判断是蓄电池充不上电或蓄电池充电电路故障,于是把UPS接入220V市电电网后,拆掉蓄电池的连接线,从蓄电池的连接电缆上测得27V 电压,是正常的。
判断蓄电池充不上电的原因是蓄电池被过度放电或蓄电池被长期置于开路状态,而导致蓄电池内部有大量的硫酸铅被吸附到蓄电池的阴极表面,形成所谓蓄电池阴极板的“硫酸盐化”。
在所有损坏的蓄电池中,有60%～70%为极板硫化所致,蓄电池的极板硫化会生成白色的坚硬的结晶硫化物,此物质导电性极差,难以溶解转化,因而易堵塞蓄电池极板间活性物质交换的通道,阻碍电解液的对流,增大极板的内阻,使蓄电池内正常的电化学反应不能进行,导致蓄电池容量降低,活性物质脱落。
在阴极板上形成的硫酸盐越多,蓄电池的内阻越大,蓄电池的可充放电性能越差。
因此,只要防止和消除极板的硫化就可增强并延长蓄电池的使用寿命。
UPS的蓄电池充电电路输出的27V充电电压对单只蓄电池进行过充电,15min 后,蓄电池电压升至10.5V,此激活蓄电池方法必须采用限流充电,必须严格遵循产品说明书要求,否则会大大降低其使用寿命。
一般空载14～15V,即视为已充足了。
2APC系列UPS故障案例(1) APCSILCONDP32OE(秀康)故障现象:UPS在试机时,开机后就跳到旁路状态并发出报警,不能带负载。
故障分析:UPS供电系统与配电系统连接如图3所示。
装有外置维修旁路开关S3,其闭合时由维修旁路向负载供电。
UPS输入开关S1和输出开关S2处于断开位置为了进一步诊断UPS故障,结合故障现象进行试开机。
断开旁路开关S3,合上市电输入开关S1,按面板“C”键、“#”键改为充电,合上直流保险(F20、F21),完成操作后,UPS均正常;合上输出开关S2,带上负载,同时观察LCD面板的电流、电压及负载显示,发现显示负载快速从0%上升到53%,而输出的A相电流上升为14A,B相和C相电流均为0A;同时UPS发出报警声并转到机内旁路工作状态;故障显示为:“bypassisoutoftolerance”“mainsisoutoftolerance”“mainsisoutmomentoutoftolerance”由于UPS已出现故障并转为旁路工作状态,这时将输入开关S1断开,而UPS 马上又转为蓄电池供电模式工作状态,输出电压三相均正常;此时再合上输入开关S1后,UPS内部马上发出很大的“吱啦吱啦”声(似乎是从机内底部发出);迅速关掉UPS。
整个试机过程出现三个现象:①市电工作时出现过载而转为旁路工作状态;②断开市电开关S1时,UPS转为蓄电池供电状态,工作正常;③此时合S1时UPS发出异常的声响。
首先认为UPS输出线路有问题,否则就不会出现显示输出A相的电流,二是认为UPS的Delta逆变器有问题,主逆变器无问题(蓄电池逆变工作模式正常)。
打开前面板后,准备检查机内逆变器模块,而手无意中接触到逆变器模块时,被电了一下,并且感觉很严重;然后用万用表测量后发现逆变器模块部件对UPS 外壳有176V的电压,而外壳对别的地方无电压;可以确定UPS内部有漏电现象,并且此电压不是虚电压。
而此时输入开关S1和输出开关S2都处于断开状态;初步判断为S1、S2空气开关有漏电现象。
用万用表分别测量S1和S2的上下端口,果然发现空气开关S2的第一联的上下端口对地及零线排都有电压,为176V,而别的端口无电压,可以确定S2空气开关有问题。
同时联想到UPS的输出A相出现电流,而S2开关的第一联却恰恰接的是A相,可以确定问题就出现在S2上。
拆除S2开关,将其余的线缆头包扎好;再次进行开机,果然一切顺利,UPS工作正常。
仔细观察此空气开关,这是一个四联的空气开关,在开关上标有连接线的记号,第一联应接零线(N)、第二、第三、第四联应接相线(L);然而在用户的配电盘上发现所有的四联空气开关的接法都是错误的:第一、第二、第三连接相线(L),第四连接零线(N);改正所有接线错误的空气开关,重新开机并且加上负载,UPS 工作正常。
对于四联空气开关,应正确连接零线和火线。
UPS的输入空气开关及输出空气开关最好都用三联的。
(2) APCSmart系列UPSAPCSmart系列UPS常见故障及解决方法见表1。
3FUDEN-1kVAUPS故障现象1:一台FUDEN(双变换式1kVAUPS)交流无输出。
故障分析:检查其驱动电路板上无68V工作电压(见图4),外加交流电时,保护继电器S1和S2动作,驱动板无电。
当用直流电源代替外加充电板接于驱动板时(处于直流工作状态时),UPS能工作,这说明驱动板上的主电源(驱动板上主电源用于给驱动板上其他部分供电,外接充电板与驱动板上主电源并联,以便向外接蓄电池提供大的充电电流)没工作。
用万用表检查大功率器件,发现电源开关管K793损坏,更换后故障没有排除,按实物检查发现这部分电路是独立的。
驱动电路的工作原理是:UR2为整流桥,C15为滤波电容,电源通过启动电阻R54加于UC3845的7脚,当UC3845启动后,正常工作电源由反馈绕组及VD29、C43、C45构成。
UC3845为专用PWM脉冲产生集成电路,它的6脚输出PWM信号,加于K793的栅极,R58、为过流检测电阻,当K793工作电流过大时,由于R58上电压高于规定值,UC3845关闭其6脚的驱动信号,K793停振。
由图4可以看出,K793击穿,R58必损坏,检查R59,R59也已损坏,更换R58、R59后故障依旧不能排除。
切断驱动板主电源交流输入部分与其他交流输入部分的联系,单独给整流桥UR2加电检查驱动板主电源部分,测量C15两端有310V电压,而K793没有工作,查其栅极信号通路,发现R56、R57均损坏,更换R56、R57后还是不能工作,向前检查PWM驱动集成电路UC3845的7脚与8脚之间短路,换上新UC3845后,UPS恢复正常。
故障现象2:UPS主开关置OFF位置时,接入市电,逆变指示灯亮,蜂鸣器不能鸣叫,同时机内还伴有“哒哒”的声音,将UPS主开关置于ON位置时,一切工作正常,但关主开关时不能够切断电源。
