奥氏体,碳钢,马氏体铁素体对比
奥氏体马氏体铁素体不锈钢区别
奥氏体马氏体铁素体不锈钢区别?铁素体型不锈钢它的内部显微组织为铁素体，其铬的质量分数在11.5％~32.0%范围内。
随着铬含量的提高，其耐酸性能也提高，加入钼（Mo）后，则可提高耐酸腐蚀性和抗应力腐蚀的能力。
这类不锈钢的国家标准牌号有00C r12、1Cr17、00Cr17Mo、00Cr30Mo2等。
430是铁素体不锈钢。
铁素体不锈钢是含铬大于14％的低碳铬不锈钢，含铬大于27％的任何含碳量的铬不锈钢，以及在上述成分基础上再添加有钼、钛、铌、硅、铝、、钨、钒等元素的不锈钢，化学成分中形成铁素体的元素占绝对优势，基体组织为铁素。
这类钢在淬火（固溶）状态下的组织为铁素体，退火及时效状态的组织中则可见到少量碳化物及金属间化合物。
属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。
铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。
马氏体型不锈钢它的显微组织为马氏体。
这类钢中铬的质量分数为11.5％~18.0％，但碳的质量分数最高可达0.6％。
碳含量的增高，提高了钢的强度和硬度。
在这类钢中加入的少量镍可以促使生成马氏体，同时又能提高其耐蚀性。
这类钢的焊接性较差。
列入国家标准牌号的钢板有1Cr13、2 Cr13、3Cr13、1Cr17Ni2等。
410是马氏体不锈钢，其中碳最大含量为0.15%，锰最大含量1.00%，硅最大含量为1.00%，铬含量为11.50~13.50%。
为通用型可热处理不锈钢，耐腐蚀，耐热，硬度可达42HRC或更高些。
奥氏体型不锈钢其显微组织为奥氏体。
它是在高铬不锈钢中添加适当的镍（镍的质量分数为8％~25%）而形成的，具有奥氏体组织的不锈钢。
奥氏体马氏体铁素体的区别
奥氏体/马氏体/铁素体
奥氏体（钢的组别：A1, A2, A3 A4, A5）(性能等级：50软，70冷加工，80高强度)
马氏体(钢的组别：C1,C2,C3) (性能等级：50软，70、110淬火并回火，80淬火并回火)
铁素体(钢的组别：F1) (性能等级：45软，60冷加工)
马氏体不锈钢属于铬不锈钢。
由于含碳量高，碳化铬多，钢的耐蚀性能下降，虽可通过热处理的方法改善，但防腐性不高。
马氏体不锈钢多用于制造力学性能要求较高，并有一定耐蚀性能要求的零件，如汽轮机叶片、喷嘴、阀座、量具、刃具等。
铁素体不锈钢也属于铬不锈钢。
含碳量小，抗大气、硝酸及盐水溶液的腐蚀能力强，有高温抗氧化性能好等特点。
主要用于制作化工设备中的容器、管道。
奥氏体不锈钢属于铬镍不锈钢。
具有很高的耐蚀性，优良的塑性，良好的焊接性及低温韧性，不具有磁性，易加工硬化。
主要用于在腐蚀介质中工作的零件、容器、管道、医疗器械以及抗磁环境中。
最佳答案马氏体不绣钢含碳量较高，多用做淬火不锈钢，因为它可以得到马氏体组织，常用于，量具，医疗器械等。
奥氏体不绣钢的含铬量较高，使得它在常温下呈奥氏体组织，所以它没有磁性。
奥氏体不绣钢的韧性和塑性很高，焊接性较好，所以多用做化工容器，管道，耐腐蚀结构等。
奥氏体马氏体铁素体的区别

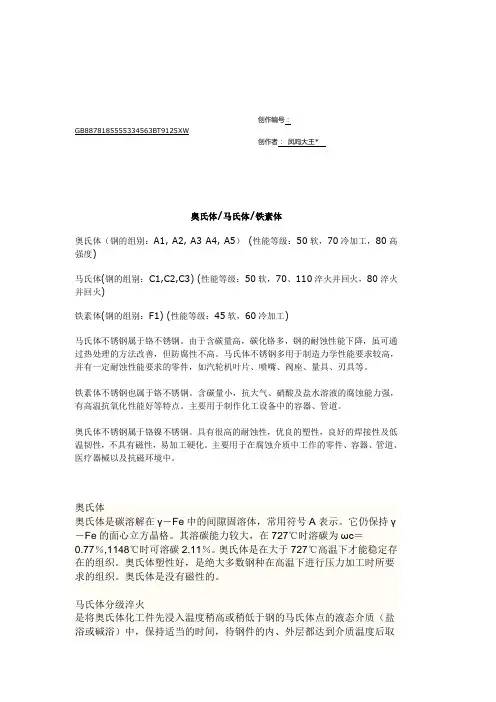

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*奥氏体/马氏体/铁素体奥氏体（钢的组别：A1, A2, A3 A4, A5）(性能等级：50软，70冷加工，80高强度)马氏体(钢的组别：C1,C2,C3) (性能等级：50软，70、110淬火并回火，80淬火并回火)铁素体(钢的组别：F1) (性能等级：45软，60冷加工)马氏体不锈钢属于铬不锈钢。
由于含碳量高，碳化铬多，钢的耐蚀性能下降，虽可通过热处理的方法改善，但防腐性不高。
马氏体不锈钢多用于制造力学性能要求较高，并有一定耐蚀性能要求的零件，如汽轮机叶片、喷嘴、阀座、量具、刃具等。
铁素体不锈钢也属于铬不锈钢。
含碳量小，抗大气、硝酸及盐水溶液的腐蚀能力强，有高温抗氧化性能好等特点。
主要用于制作化工设备中的容器、管道。
奥氏体不锈钢属于铬镍不锈钢。
具有很高的耐蚀性，优良的塑性，良好的焊接性及低温韧性，不具有磁性，易加工硬化。
主要用于在腐蚀介质中工作的零件、容器、管道、医疗器械以及抗磁环境中。
奥氏体奥氏体是碳溶解在γ－Fe中的间隙固溶体，常用符号A表示。
它仍保持γ－Fe的面心立方晶格。
其溶碳能力较大，在727℃时溶碳为ωc＝0.77％,1148℃时可溶碳2.11％。
奥氏体是在大于727℃高温下才能稳定存在的组织。
奥氏体塑性好，是绝大多数钢种在高温下进行压力加工时所要求的组织。
奥氏体是没有磁性的。
马氏体分级淬火是将奥氏体化工件先浸入温度稍高或稍低于钢的马氏体点的液态介质（盐浴或碱浴）中，保持适当的时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺，也称分级淬火。
分级淬火由于在分级温度停留到工件内外温度一致后空冷，所以能有效地减少相变应力和热应力，减少淬火变形和开裂倾向。
分级淬火适用于对于变形要求高的合金钢和高合金钢工件，也可用于截面尺寸不大、形状复杂地碳素钢工件。
马氏体不锈钢通过热处理可以调整其力学性能的不锈钢，通俗地说，是一类可硬化的不锈钢。
奥氏体与马氏体 铁素体的差异
一、形态的区别 马氏体的三维组织形态通常有片状(plate)或者板条状 (lath)。 奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪 晶。在加热转变刚刚结束时的奥氏体晶粒比较细小， 晶粒边界呈不规则的弧形。 铁素体晶界圆滑，晶内很少见孪晶或滑移线，颜色浅 绿、发亮，深腐蚀后发暗。钢中铁素体以片状、块状、 针状和网状存在。
加热到奥氏体相区，在高温下，碳原子扩散速度很快，铁原子和替换原子均能够充分扩散，既能够进行 界面扩散，也能够进行体扩散，因此奥氏体的形成是扩散型相变。
铁素体消失后，在t1温度下继续保持或继续加热时，随着碳在奥氏体中继续扩散，剩余渗碳体不断向奥 氏体中溶解。
当渗碳体刚刚全部融入奥氏体后，奥氏体内碳浓度仍是不均匀的，只有经历长时间的保温或继续加热， 让碳原子急性充分的扩散才能获得成分均匀的奥氏体。
二、含义的区别 马氏体(martensite):是碳在α-Fe中的过饱和固溶体。 铁素体：纯铁在912℃以下为具有体心立方晶格。碳溶 于α-Fe中的间隙固溶体称为铁素体，以符号F表示。 奥氏体（Austenite）:通常是ɣ-Fe中固溶少量碳的无磁性 固溶体，也称为沃斯田铁或ɣ-Fe，以符号A表示。在 1148℃时，Wc=2.11%,在727 ℃时，Wc=0.77%。一般奥 氏体硬度在160～220HBW,伸长率δ在40%～50%。
三、特征的区别 马氏体是体心正方结构 马氏体的密度低于奥氏体，所以转变后体积会膨胀。相对于 转变带来的体积改变，这种变化引起的切应力、拉应力更需 要重视。 奥氏体是面心立方结构 奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性。 奥氏体因为是面心立方，八面体间隙较大，可以容纳更多的 碳。 铁素体：具有体心立方晶格。具有良好的塑性和韧性，但强 度和硬度都很低，冷加工硬化缓慢。铁素体的性能和纯铁相 近，其强度、硬度较低，但具有良好的塑性和韧性。
铁素体奥氏体渗碳体珠光体马氏体

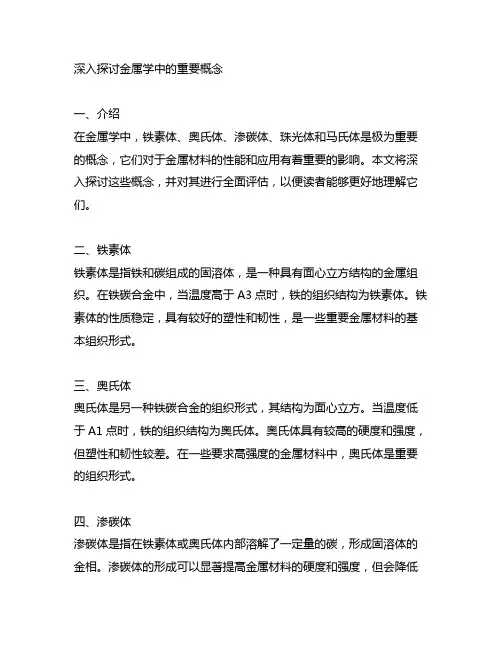

深入探讨金属学中的重要概念一、介绍在金属学中，铁素体、奥氏体、渗碳体、珠光体和马氏体是极为重要的概念，它们对于金属材料的性能和应用有着重要的影响。
本文将深入探讨这些概念，并对其进行全面评估，以便读者能够更好地理解它们。
二、铁素体铁素体是指铁和碳组成的固溶体，是一种具有面心立方结构的金属组织。
在铁碳合金中，当温度高于A3点时，铁的组织结构为铁素体。
铁素体的性质稳定，具有较好的塑性和韧性，是一些重要金属材料的基本组织形式。
三、奥氏体奥氏体是另一种铁碳合金的组织形式，其结构为面心立方。
当温度低于A1点时，铁的组织结构为奥氏体。
奥氏体具有较高的硬度和强度，但塑性和韧性较差。
在一些要求高强度的金属材料中，奥氏体是重要的组织形式。
四、渗碳体渗碳体是指在铁素体或奥氏体内部溶解了一定量的碳，形成固溶体的金相。
渗碳体的形成可以显著提高金属材料的硬度和强度，但会降低其塑性和韧性。
在热处理过程中，渗碳体的形成可以有效改善金属材料的性能。
五、珠光体珠光体是一种由铁素体和渗碳体相互交替排列形成的组织形式，具有条纹状的外观。
珠光体在金属材料中起着重要的强化作用，可以显著提高材料的硬度和强度。
在一些对耐磨性要求较高的金属制品中，珠光体是重要的组织形式。
六、马氏体马氏体是一种在金属材料中由奥氏体或铁素体经过相变而形成的组织形式，具有高硬度和弹性，是一些高强度金属材料的重要组织形式。
马氏体的形成可以显著提高金属材料的强度和耐磨性。
七、总结与回顾通过对铁素体、奥氏体、渗碳体、珠光体和马氏体的全面评估，我们可以更好地理解这些重要的金属学概念。
铁素体和奥氏体是金属材料的两种基本组织形式，渗碳体、珠光体和马氏体则是在热处理过程中形成的重要组织形式，它们对于金属材料的性能和应用有着重要的影响。
八、个人观点与理解在我看来，对于金属学中的这些重要概念，我们需要深入学习和理解其形成的原理、性质和应用，这对于提高金属材料的设计、加工和应用水平具有重要意义。
奥氏体 马氏体 铁素体 双相不锈钢
奥氏体马氏体铁素体双相不锈钢
奥氏体、马氏体、铁素体和双相不锈钢都是钢的重要类型，具有不同的性能特点。
本文将详细介绍这四种钢的性质、组成、性能和应用等。
奥氏体是一种低碳钢，具有良好的可塑性和韧性，是一种优质钢材，通常用于制造钢铁结构。
它的组成成分以碳为主，低于0.25％，含有少量硅、磷、锰、铬等微量元素，具有较高的强度、韧性和可塑性。
由于其优质的性能，它可以用于制造螺栓、螺母、垫圈、轴承等零件，以及钢结构、钢管、机械零件等。
马氏体是一种中碳钢，具有较高的硬度和强度，但是可塑性较差。
它的组成成分以碳为主，约为0.3％至 1.4％，含有少量硅、磷、锰、铬等微量元素。
这种钢的机械性能较好，可以用于制造螺栓、螺母、垫圈、轴承等零件，以及钢结构、钢管、机械零件等。
它也可以用于制造手工工具，如锤子、钳子、锯子等。
铁素体是一种高碳钢，具有较高的强度和硬度，但是可塑性较差。
它的组成成分以碳为主，高于2％，含有少量硅、磷、锰、铬等微量元素，具有较高的强度和硬度。
它可以用于制造大型钢结构件，如桥梁、架构等，以及刀具、磨具、冶金工具等。
双相不锈钢是一种双相组织的合金钢，具有较高的耐腐蚀性和强度，通常含有大量的铬和硅元素，碳含量低于0.03％，具有良好的耐腐蚀性和抗压强度。
它可以用于制造食品处理设备的零部件，以及在海洋、化工、石油等环境中长期运行的各种设备。
以上就是关于奥氏体、马氏体、铁素体和双相不锈钢的详细介绍，它们各自具有不同的性质和性能，可以用于不同的应用领域。
铁素体马氏体和奥氏体的区别
铁素体和奥氏体的区别钢的组织和特性铁是钢的基本组成元素.铁在固态有两种晶体结构，一是体心立方结构（存在于两个温度范围内， 912 ℃以上称α铁， 1394 ℃以上称δ铁);另一是面心立方结构(存在于 912 ～ 1394 ℃之间,称γ铁)。
碳是钢中另一主要元素,对钢的组织和性能起重要作用，通常随着含碳量的增加，钢的强度增加、塑性下降.碳在钢中主要有两种存在形式,一是溶入铁中与铁形成固溶体(两种以上化学组分互相溶解而形成的均匀固相）；另一是与铁形成铁碳化合物,称渗碳体( Fe 3C ）,其硬度高、脆性大。
碳溶于α铁中形成的固溶体称铁素体；溶于γ铁中形成的固溶体称奥氏体，其最大溶解度为 2.11 %。
钢在冷却过程中,过饱和的奥氏体将发生分解,形成铁素体和渗碳体。
铁素体和渗碳体组成的呈片状相间排列的混合物称珠光体。
一般碳素钢在室温下的金相组织由铁素体、珠光体和渗碳体组成铁素体是碳溶解在a－Fe中的间隙固溶体，常用符号F表示。
不锈钢中的“铁素体”,指的是碳溶解在a－Fe中的间隙固溶体，其溶碳能力很小，常温下仅能溶解为0.0008％的碳,在727℃时最大的溶碳能力为0。
02%，它仍保持的体心立方晶格。
常用符号F表示。
由于铁素体含碳量很低,其性能与纯铁相似，塑性、韧性很好，伸长率δ＝45％～50％.强度、硬度较低，σb≈250MPa，而HBS＝80。
所谓铁素体不锈钢.指的是在使用状态下以铁素体组织为主的不锈钢。
它的含铬量在11%～30%，具有体心立方晶体结构，至于不锈钢含铁量与它是否是铁素体不锈钢并无关系。
铁素体不锈钢只取决于在使用状态下,它是否以铁素体组织为主。
铁素体有磁性.在使用状态下以铁素体组织为主的不锈钢。
含铬量在11%～30％，具有体心立方晶体结构.这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大,膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。
铁素体马氏体和奥氏体的区别
铁素体与奥氏体的区别钢的组织与特性铁就是钢的基本组成元素。
铁在固态有两种晶体结构,一就是体心立方结构(存在于两个温度范围内, 912 ℃以上称α铁, 1３94 ℃以上称δ铁);另一就是面心立方结构(存在于 912 ～１３94 ℃之间,称γ铁)。
碳就是钢中另一主要元素,对钢的组织与性能起重要作用,通常随着含碳量的增加,钢的强度增加、塑性下降。
碳在钢中主要有两种存在形式,一就是溶入铁中与铁形成固溶体(两种以上化学组分互相溶解而形成的均匀固相);另一就是与铁形成铁碳化合物,称渗碳体( Ｆe 3C ),其硬度高、脆性大。
碳溶于α铁中形成的固溶体称铁素体;溶于γ铁中形成的固溶体称奥氏体,其最大溶解度为 2、11 ％。
钢在冷却过程中,过饱与的奥氏体将发生分解,形成铁素体与渗碳体。
铁素体与渗碳体组成的呈片状相间排列的混合物称珠光体。
一般碳素钢在室温下的金相组织由铁素体、珠光体与渗碳体组成铁素体就是碳溶解在a-Fｅ中的间隙固溶体,常用符号Ｆ表示。
ﻫ不锈钢中的“铁素体”,指的就是碳溶解在ａ－Ｆｅ中的间隙固溶体,其溶碳能力很小,常温下仅能溶解为0、０00８％的碳,在7２7℃时最大的溶碳能力为0、02%,它仍保持的体心立方晶格.常用符号F表示。
由于铁素体含碳量很低,其性能与纯铁相似,塑性、韧性很好,伸长率δ=４5％～50％。
强度、硬度较低,σｂ≈25０MＰa,而HBS＝80。
ﻫ所谓铁素体不锈钢.指的就是在使用状态下以铁素体组织为主的不锈钢。
它的含铬量在１1%～30％,具有体心立方晶体结构,至于不锈钢含铁量与它就是否就是铁素体不锈钢并无关系、铁素体不锈钢只取决于在使用状态下,它就是否以铁素体组织为主、ﻫ铁素体有磁性、在使用状态下以铁素体组织为主的不锈钢。
含铬量在11％~３０%,具有体心立方晶体结构。
这类钢一般不含镍,有时还含有少量的Mｏ、Tｉ、Nb等到元素,这类钢具导热系数大,膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点,多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。
铁素体奥氏体马氏体区别
铁素体：铁素体是c溶于α-Fe中所形成的间隙固溶体,具有体心立方晶体结构,用字母F或者α表示。
铁素体含碳量很低，其性能与纯铁相似，塑性、韧性很好，伸长率δ＝45％～50％。
强度、硬度较低，σb≈250MPa，而HBS＝80。
所谓铁素体不锈钢.指的是在使用状态下以铁素体组织为主的不锈钢。
它的含铬量在11%~30%，具有体心立方晶体结构,至于不锈钢含铁量与它是否是铁素体不锈钢并无关系.铁素体不锈钢只取决于在使用状态下，它是否以铁素体组织为主。
铁素体有磁性。
奥氏体：奥氏体是碳溶解在γ－Fe中的间隙固溶体，常用符号A表示。
它仍保持γ－Fe的面心立方晶格。
其溶碳能力较大，在727℃时溶碳为ωc＝0.77％,1148℃时可溶碳2.11％。
奥氏体是在大于727℃高温下才能稳定存在的组织。
奥氏体塑性好，是绝大多数钢种在高温下进行压力加工时所要求的组织。
奥氏体是没有磁性的。
马氏体：用M表示碳在阿尔法铁中的过饱和固溶体。
但它并不是分为上马氏体和下马氏体，贝氏体才是分为上贝氏体和下贝氏体，它是可以分为高碳马氏体（板条状马氏体）和低碳马氏体（片状马氏体）。
马氏体(martensite)是黑色金属材料的一种组织名称。
最先由德国冶金学家Adolf Martens(1850-1914)于19世纪90年代在一种硬矿物中发现。
马氏体的三维组织形态通常有片状(plate)或者板条状(lath)，但是在金相观察中（二维）通常表现为针状（needle-shaped），这也是为什么在一些地方通常描述为针状的原因。
马氏体的晶体结构为体心四方结构（BCT）。
中高碳钢中加速冷却通常能够获得这种组织。
高的强度和硬度是钢中马氏体的主要特征之一。
马氏体分级淬火，是将奥氏体化工件先浸入温度稍高或稍低于钢的马氏体点的液态介质（盐浴或碱浴）中，保持适当的时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺，也称分级淬火。
分级淬火由于在分级温度停留到工件内外温度一致后空冷，所以能有效地减少相变应力和热应力，减少淬火变形和开裂倾向。
奥氏体、铁素体、珠光体、贝氏体、马氏体等定义特征与区别
奥氏体、铁素体、珠光体、贝氏体、马氏体等定义奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
奥氏体马氏体铁素体的区别
奥氏体/马氏体/铁素体
奥氏体（钢的组别：A1,A2,A3A4,A5）(性能等级：50软，70冷加工，80高强度) 马氏体(钢的组别：C1,C2,C3)(性能等级：50软，70、110淬火并回火，80淬火并回火) 铁素体(钢的组别：F1)(性能等级：45软，60冷加工)
马氏体不锈钢属于铬不锈钢。
由于含碳量高，碳化铬多，钢的耐蚀性能下降，虽可通过热处理的方法改善，但防腐性不高。
马氏体不锈钢多用于制造力学性能要求较高，并有一定耐蚀性能要求的零件，如汽轮机叶片、喷嘴、阀座、量具、刃具等。
马氏体Martensite，如前所述命名自AdolfMartens(1850-1914)。
这位被称作马登斯或马滕斯的先生是一位德国的冶金学家。
他早年作为一名工程师从事铁路桥梁的建设工作，并接触到了正在兴起
的材料检验方法。
于是他用自制的显微镜（！）观察铁的金相组织，并在1878年发表了《铁的显微镜研究》，阐述金属断口形态以及其抛光和酸浸后的金相组织。
（这个工作我们现在做的好像也蛮多的。
）他观察到生铁在冷却和结晶过程中的组织排列很有规则（大概其中就有马氏体），并预言显微镜研究必将成为最有用的分析方法之一（有远见）。
他还曾经担任了柏林皇家大学附属机械工艺研究所所长，也就是柏林皇家材料试验所（"StaatlicheMaterialprüfungsamt"）的前身，他在那里建立了第一流的金相试验室。
1895年国际材料试验学会成立，他担任了副主席一职。
直到现在，在德国依然有一个声望颇高的奖项以他的名字命名。
铁素体奥氏体贝氏体马氏体珠光体异同
铁素体奥氏体贝氏体马氏体珠光体是金属材料中常见的组织结构形态，在金属材料的热处理过程中会产生不同的组织结构形态，而这些组织结构对金属材料的性能有着重要的影响。
以下将对这些金属材料的组织结构形态进行介绍并对其特点进行比较。
1. 铁素体铁素体是一种由铁和少量的碳组成的金属结构，在室温下呈现面心立方的晶体结构。
铁素体在金属材料中是一种比较稳定的结构形态，具有良好的延展性和韧性，但其硬度和强度相对较低。
2. 奥氏体奥氏体是一种由铁和碳组成的金属结构，在高温下呈现面心立方的晶体结构。
奥氏体在金属材料中具有较高的硬度和强度，但其延展性和韧性相对较低。
3. 贝氏体贝氏体是一种由铁和碳组成的金属结构，在热处理过程中由奥氏体经过一定温度和时间的转变形成的一种组织结构。
贝氏体具有较高的硬度和强度，但其延展性和韧性相对较低。
4. 马氏体马氏体是一种由铁和少量的碳组成的金属结构，在金属材料中具有很高的硬度和强度，但其延展性和韧性相对较低。
马氏体在金属材料中是一种比较不稳定的结构形态，在变形和断裂中容易形成。
5. 珠光体珠光体是一种由铁和碳组成的金属结构，在金属材料中具有良好的韧性和延展性，但其硬度和强度相对较低。
珠光体在金属材料中是一种比较稳定的结构形态，常用于要求良好冲击韧性的零件中。
以上是对铁素体、奥氏体、贝氏体、马氏体和珠光体的简要介绍，下面分别对它们进行比较：1. 硬度和强度奥氏体、贝氏体和马氏体在金属材料中具有较高的硬度和强度，适用于一些对硬度和强度要求较高的零件中。
而铁素体和珠光体在金属材料中的硬度和强度相对较低，适用于一些对韧性和延展性要求较高的零件中。
2. 韧性和延展性铁素体和珠光体在金属材料中具有良好的韧性和延展性，适用于一些对韧性和延展性要求较高的零件中。
而奥氏体、贝氏体和马氏体在金属材料中的韧性和延展性相对较低，容易在变形和断裂过程中产生裂纹。
3. 稳定性铁素体和珠光体在金属材料中是比较稳定的结构形态，容易保持在一定的温度和压力条件下不发生明显的相变。
铁素体奥氏体马氏体区别
铁素体：铁素体是c溶于α-Fe中所形成的间隙固溶体,具有体心立方晶体结构,用字母F或者α表示。
铁素体含碳量很低，其性能与纯铁相似，塑性、韧性很好，伸长率δ＝45％～50％。
强度、硬度较低，σb≈250MPa，而HBS＝80。
所谓铁素体不锈钢.指的是在使用状态下以铁素体组织为主的不锈钢。
它的含铬量在11%~30%，具有体心立方晶体结构,至于不锈钢含铁量与它是否是铁素体不锈钢并无关系.铁素体不锈钢只取决于在使用状态下，它是否以铁素体组织为主。
铁素体有磁性。
奥氏体：奥氏体是碳溶解在γ－Fe中的间隙固溶体，常用符号A表示。
它仍保持γ－Fe的面心立方晶格。
其溶碳能力较大，在727℃时溶碳为ωc＝0.77％,1148℃时可溶碳2.11％。
奥氏体是在大于727℃高温下才能稳定存在的组织。
奥氏体塑性好，是绝大多数钢种在高温下进行压力加工时所要求的组织。
奥氏体是没有磁性的。
马氏体：用M表示碳在阿尔法铁中的过饱和固溶体。
但它并不是分为上马氏体和下马氏体，贝氏体才是分为上贝氏体和下贝氏体，它是可以分为高碳马氏体（板条状马氏体）和低碳马氏体（片状马氏体）。
马氏体(martensite)是黑色金属材料的一种组织名称。
最先由德国冶金学家Adolf Martens(1850-1914)于19世纪90年代在一种硬矿物中发现。
马氏体的三维组织形态通常有片状(plate)或者板条状(lath)，但是在金相观察中（二维）通常表现为针状（needle-shaped），这也是为什么在一些地方通常描述为针状的原因。
马氏体的晶体结构为体心四方结构（BCT）。
中高碳钢中加速冷却通常能够获得这种组织。
高的强度和硬度是钢中马氏体的主要特征之一。
马氏体分级淬火，是将奥氏体化工件先浸入温度稍高或稍低于钢的马氏体点的液态介质（盐浴或碱浴）中，保持适当的时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺，也称分级淬火。
分级淬火由于在分级温度停留到工件内外温度一致后空冷，所以能有效地减少相变应力和热应力，减少淬火变形和开裂倾向。
铁素体马氏体和奥氏体的区别
铁素体和奥氏体的区别钢的组织和特性铁是钢的基本组成元素。
铁在固态有两种晶体结构，一是体心立方结构（存在于两个温度范围内， 912 ℃以上称α铁， 1394 ℃以上称δ铁）；另一是面心立方结构（存在于 912 ～ 1394 ℃之间，称γ铁）。
碳是钢中另一主要元素，对钢的组织和性能起重要作用，通常随着含碳量的增加，钢的强度增加、塑性下降。
碳在钢中主要有两种存在形式，一是溶入铁中与铁形成固溶体（两种以上化学组分互相溶解而形成的均匀固相）；另一是与铁形成铁碳化合物，称渗碳体（ Fe 3C ），其硬度高、脆性大。
碳溶于α铁中形成的固溶体称铁素体；溶于γ铁中形成的固溶体称奥氏体，其最大溶解度为 2.11 ％。
钢在冷却过程中，过饱和的奥氏体将发生分解，形成铁素体和渗碳体。
铁素体和渗碳体组成的呈片状相间排列的混合物称珠光体。
一般碳素钢在室温下的金相组织由铁素体、珠光体和渗碳体组成铁素体是碳溶解在a－Fe中的间隙固溶体，常用符号F表示。
不锈钢中的“铁素体”,指的是碳溶解在a－Fe中的间隙固溶体，其溶碳能力很小，常温下仅能溶解为0.0008％的碳，在727℃时最大的溶碳能力为0.02％,它仍保持的体心立方晶格.常用符号F表示。
由于铁素体含碳量很低，其性能与纯铁相似，塑性、韧性很好，伸长率δ＝45％～50％。
强度、硬度较低，σb≈250MPa，而HBS＝80。
所谓铁素体不锈钢.指的是在使用状态下以铁素体组织为主的不锈钢。
它的含铬量在11%~30%，具有体心立方晶体结构,至于不锈钢含铁量与它是否是铁素体不锈钢并无关系.铁素体不锈钢只取决于在使用状态下，它是否以铁素体组织为主.铁素体有磁性.在使用状态下以铁素体组织为主的不锈钢。
含铬量在11%~30%，具有体心立方晶体结构。
这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。
铁素体马氏体和奥氏体的区别
铁素体和奥氏体的区别钢的组织和特性铁是钢的基本组成元素.铁在固态有两种晶体结构，一是体心立方结构（存在于两个温度范围内, 912 ℃以上称α铁， 1394 ℃以上称δ铁）；另一是面心立方结构（存在于 912 ～ 1394 ℃之间,称γ铁)。
碳是钢中另一主要元素，对钢的组织和性能起重要作用,通常随着含碳量的增加,钢的强度增加、塑性下降。
碳在钢中主要有两种存在形式，一是溶入铁中与铁形成固溶体(两种以上化学组分互相溶解而形成的均匀固相)；另一是与铁形成铁碳化合物，称渗碳体（ Fe 3C ）,其硬度高、脆性大。
碳溶于α铁中形成的固溶体称铁素体;溶于γ铁中形成的固溶体称奥氏体，其最大溶解度为 2.11 ％.钢在冷却过程中，过饱和的奥氏体将发生分解，形成铁素体和渗碳体。
铁素体和渗碳体组成的呈片状相间排列的混合物称珠光体。
一般碳素钢在室温下的金相组织由铁素体、珠光体和渗碳体组成铁素体是碳溶解在a－Fe中的间隙固溶体，常用符号F表示。
不锈钢中的“铁素体”，指的是碳溶解在a－Fe中的间隙固溶体，其溶碳能力很小，常温下仅能溶解为0.0008％的碳，在727℃时最大的溶碳能力为0.02%，它仍保持的体心立方晶格.常用符号F表示。
由于铁素体含碳量很低，其性能与纯铁相似，塑性、韧性很好，伸长率δ＝45％～50％.强度、硬度较低，σb≈250MPa，而HBS＝80。
所谓铁素体不锈钢.指的是在使用状态下以铁素体组织为主的不锈钢。
它的含铬量在11%～30%，具有体心立方晶体结构,至于不锈钢含铁量与它是否是铁素体不锈钢并无关系.铁素体不锈钢只取决于在使用状态下，它是否以铁素体组织为主。
铁素体有磁性。
在使用状态下以铁素体组织为主的不锈钢。
含铬量在11％~30%,具有体心立方晶体结构.这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素,这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件.这类钢存在塑性差、焊后塑性和耐蚀性明显降低等缺点，因而限制了它的应用.炉外精炼技术(AOD或VOD)的应用可使碳、氮等间隙元素大大降低，因此使这类钢获得广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢的物理性能、力学性能和耐热性能
不锈钢的物理性能
不锈钢和碳钢的物理性能数据对比，碳钢的密度略高于铁素体和马氏体型不锈钢，而略低于奥氏体型不锈钢；电阻率按碳钢、铁素体型、马氏体型和奥氏体型不锈钢排序递增；线膨胀系数大小的排序也类似，奥氏体型不锈钢最高而碳钢最小；碳钢、铁素体型和马氏体型不锈钢有磁性，奥氏体型不锈钢无磁性，但其冷加工硬化生成成氏体相变时将会产生磁性，可用热处理方法来消除这种马氏体组织而恢复其无磁性。
奥氏体型不锈钢与碳钢相比，具有下列特点：
1）高的电阴率，约为碳钢的5倍。
2）大的线膨胀系数，比碳钢大40％，并随着温度的升高，线膨胀系数的数值也相应地提高。
3）低的热导率，约为碳钢的1/3。
不锈钢的力学性
不论不锈钢板还是耐热钢板，奥氏体型的钢板的综合性能最好，既有足够的强度，又有极好的塑性同时硬度也不高，这也是它们被广泛采用的原因之一。
奥氏体型不锈钢同绝大多数的其它金属材料相似，其抗拉强度、屈服强度和硬度，随着温度的降低而提高；塑性则随着温度降低而减小。
其抗拉强度在温度15~80°C范围内增长是较为均匀的。
更重要的是：随着温度的降低，其冲击韧度减少缓慢，并不存在脆性转变温度。
所以不锈钢在低温时能保持足够的塑性和韧性。
不锈钢的耐热性能
耐热性能是指高温下，既有抗氧化或耐气体介质腐蚀的性能即热稳定性，同时在高温时双有足够的强度即热强性。
